3.2. 差压变送器

3.2. 差压变送器. 差压变送器用来将差压、流量、液位等被测参数转换为标准的统一信号，以实现对这些参数的显示、记录或自动控制 。. 膜盒式差压变送器. 按照检测元件分类 :. △p→ F (M). 电容式差压变送器. △p→ C. 扩散硅式差压变送器. △p→ R. 振弦式差压变送器. △p→ f. 电感式差压变送器 等. △p→ L. 3.2.1. 膜盒式差压变送器. 膜盒式差压变送器构成. 工作原理：力矩平衡. 检测元件——膜盒或膜片. 杠杆系统则有单杠杆、双杠杆和矢量机构. DDZ-III 型差压变送器.

rusk
Download Presentation

3.2. 差压变送器

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

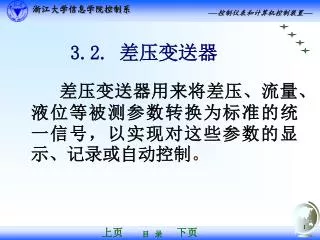

  1. 3.2. 差压变送器 差压变送器用来将差压、流量、液位等被测参数转换为标准的统一信号，以实现对这些参数的显示、记录或自动控制。

  2. 膜盒式差压变送器 按照检测元件分类: △p→F (M) 电容式差压变送器 △p→C 扩散硅式差压变送器 △p→R 振弦式差压变送器 △p→f 电感式差压变送器等 △p→L

  3. 3.2.1. 膜盒式差压变送器 膜盒式差压变送器构成 工作原理：力矩平衡 检测元件——膜盒或膜片 杠杆系统则有单杠杆、双杠杆和矢量机构

  4. DDZ-III型差压变送器 检测部分: ΔP →输入力Fi 电磁反馈装置: 输出→反馈力Ff 位移检测放大器: 位移→ 输出 杠杆系统: 力的传递和力矩比较 ① ② ③ ④

  5. (1) 测量部分 作用：把被测差压ΔP转换成 作用于主杠杆下端的输入力Fi Fi= A1P1 -A2P2 A1= A2= Ad 因: 故: Fi= Ad(P1 -P2) = AdΔP

  6. (2) 电磁反馈装置 作用：把变送器的输出电流I0转换成作 用于副杠杆的电磁反馈力Ff Ff =πBDcWI0 设Kf=πBDcW 则 Ff = KfI0 改变反馈动圈的匝数， 可以改变Kf的大小 见图

  7. W1=725匝，W2=1450匝 1-3短接、2-4短接 W = W1=725匝 1-2短接 W=W1+W2=2175匝 可实现3：1的量程调整

  8. (3) 放大器 作用：把副杠杆上位移检测片（衔铁）的微小 位移S转换成4~20mA的直流输出电流 构成方框图:

  9. 放大器

  10. 差动变压器 差动变压器的作用是将位移检测片（衔铁） 的位移S转换成相应的电压信号

  11. 差动变压器 = uCD随着S的减小而增大与uAB同相 > uCD随着S的增大而增大与uAB反相 <

  12. 低频振荡器 振荡器要形成自激振荡， 必须满足振荡的相位条件和 振幅条件 振荡频率 相位条件 uCD与uAB同相工作在 的范围内 振幅条件 选择合适的电路参数， 是容易满足的

  13. 低频振荡器 振荡器的放大特性和反馈特性 不同S下的输出与输入关系 S↓→F↑→交点上移→uAB↑

  14. 整流滤波电路 • 将振荡器的输出电压uAB转换为直流电压信号UR4 整流滤波电路 功率放大器

  15. 功率放大器 将输入的电压信号UR4转换为变送器的输出电流I0 目的： 提高电流放大系数 电平配置

  16. (4) 杠杆系统 进行力的传递和力矩比较 ①主杠杆： 将输入力Fi转换为 作用于矢量机构上的力F1

  17. ② 矢量机构： 将输入力F1转换为作 用于副杠杆上的力F2

  18. ③ 副杠杆 进行力矩的比较 α S

  19. (5) 整机特性 零点和量程要反复调整

  20. △P △S △C 差动电容变化 感压膜片 差动电容 3.2.2. 电容式差压变送器 电容式差压变送器是目前工业上普遍使用的一种变送器。电容式差压变送器的信号检测部分采用电容式压力传感器，输入差压作用于电容式压力传感器的中心感压膜片，从而使感压膜片（即可动电极）与两固定电极所组成的差动电容之电容量发生变化，此电容变化量由信号调理部分转换、放大后输出标准电流信号。

  21. (1) 电容式差压变送器构成方框图 检测元件

  22. (2) 电容式差压变送器测量原理 ——差动电容测量原理 ΔP=0 Ci1=Ci2=15pF ΔP＞0 Ci1的电容量减小 Ci2的电容量增大

  23. ΔP=0 S1=S2=S0 ΔP＞0 S1=S0+δ S2=S0-δ

  24. 结论： 相对变化值 与被测差压ΔP成线性关系 与灌充液的介电常数无关

  25. 振荡器 向电容式压力传感器的Ci1和Ci2提供高频电源 振荡器为变压器反馈振荡器 振荡器的等效电路

  26. 作用：将差动 电容的相对变 化值 成比例地 转换为差动 信号 ，并实 现非线性补偿 功能 。 i2 i1 电容一电流转换电路 T1同相端输出为正 T1同相端输出为负

  27. ΔC Id Ic 电容一电流转换电路 差动信号Id=（I2－I1）= 共模信号Ic=（I2+I1） 差动信号Id经电流放大电路放大成4~20mA的输出电流I0；共模信号Ic=I2+I1保持不变，从而保证Id与输入差压ΔP之间成比例关系

  28. i2 i1 解调器 T1同相端输出为正 T1同相端输出为负

  29. 解调器 各个回路的电流主要取决于Ci1、Ci2 电路时间常数比振荡周期小得多，可以认为Ci1、Ci2两端电压的变化等于振荡器输出高频电压的峰一峰值UPP i1和i2的平均值I1、I2如下：

  30. 解调器 • i1、i2的平均值之差Id及两者之和Ic分别为

  31. 振荡控制放大器 • 流过VD1、VD5和VD3、VD7的电流之和I2+I1即IC等于常数。

  32. 振荡控制放大器 • 定性分析如下： I2+I1↑ → ↑ →Ud↑ →U01↓ →振荡器振荡幅度↓ →变压器T1输出电压减小↓ →使I2、I1 ↓ →恢复到原来的I2+I1数值

  33. 线性调整电路 • 进行非线性补偿 Id和ΔP的非线性关系是由电容式压力传感器的分布电容引起的

  34. 振荡器 向电容式压力传感器的Ci1和Ci2提供高频电源 振荡器为变压器反馈振荡器 振荡器的等效电路

  35. 放大转换部分 • 把测量部分输出的差动信号Id放大并转换成4～20mA的直流输出电流 ，实现量程调整、零点调整和迁移、输出限幅和阻尼调整功能

  36. 电流放大电路 • 把Id放大并转换成4～20mA的直流输出电流，并实现量程调整 输出电流Io路线为 E+→VD11→R31∥ W3 →R33→VD12→R18→VT2→VT4→RL→E－ R34 C11

  37. 电流放大电路 电流放大电路的等效电路

  38. 电流放大电路 • 反馈电流If与Io的关系为 因为R34＞＞（R33+Ra+Rb）

  39. 式（3-38）表明: ①I0和输入信号ΔP之间呈线性 ② 改变反馈系数的大小，可以调整变送器的量程

  40. 零点调整与零点迁移电路 • 调整变送器的输出零位和实现变送器的零点迁移 ，调整电位器W2，即改变UA的大小，可以使得变送器的输出零点电流为4mA。 接通R20时实现正迁移 接通R21时实现负迁移。

  41. 输出限幅电路 ──限制变送器输出电流Io的最大数值 不超过30mA。Io最大值为:

  42. 阻尼电路 ──抑制变送器的输出 电流因输入差压快速 变化所引起的波动

  43. R26～R28用于变送器的零点温度补偿 R1、R2、R4、R5用于量程温度补偿二极管VD11用于在变送器输出指示表未接通时，为输出电流提供通路。 VZ2除起稳压作用外，还在电源接反时，提供电流通路，以免损坏电子器件。 C17用于电容耦合接地

  44. 3.2.3. 扩散硅式差压变送器 扩散硅式差压变送器其传感元件采用扩散硅压阻传感器。 扩散硅式差压变送器的基本工作原理为：输入差压经由信号检测部分的扩散硅压阻传感器，利用压阻效应使硅材料上的扩散电阻(应变电阻) 阻值发生变化，从而使这些电阻组成的电桥产生不平衡电压，该电压由前置放大器放大，与调零与零迁电路产生的调零信号的代数和送入电压-电流转换器转换为整机的电流输出信号。

  45. ③ ④ ① ②
