Antena de Yagi

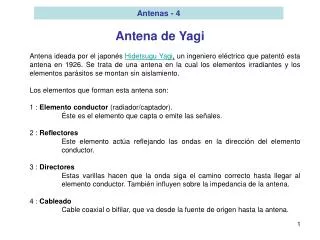

1. Antenas - 4 Antena de Yagi • Antena ideada por el japonés Hidetsugu Yagi, un ingeniero eléctrico que patentó esta antena en 1926. Se trata de una antena en la cual los elementos irradiantes y los elementos parásitos se montan sin aislamiento. • Los elementos que forman esta antena son: • 1 : Elemento conductor (radiador/captador). • Éste es el elemento que capta o emite las señales. • 2 : Reflectores • Este elemento actúa reflejando las ondas en la dirección del elemento conductor. • 3 : Directores • Estas varillas hacen que la onda siga el camino correcto hasta llegar al elemento conductor. También influyen sobre la impedancia de la antena. • 4 : Cableado • Cable coaxial o bifilar, que va desde la fuente de origen hasta la antena.

2. Construcción básica de antena de Yagi Aquí se muestra la construcción básica de una Antena Yagi, que consta de un elemento director, un elemento reflector y un elemento activo. • La longitud del elemento activo es de λ/2, es decir, la mitad de la longitud de onda. • El elemento reflector es ligeramente más grande ya que mide 0.55λ (es decir, un 5% más que media longitud de onda o λ/2). • A su vez, el elemento director es 5% más corto que el elemento activo.

3. Antena de Yagi de 7 elementos

4. Antena de Yagi de 6 elementos

5. Antena de Yagi de 6 elementos

6. Antena de Yagi de 6 elementos
