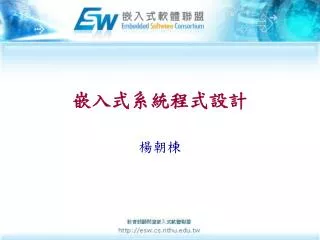

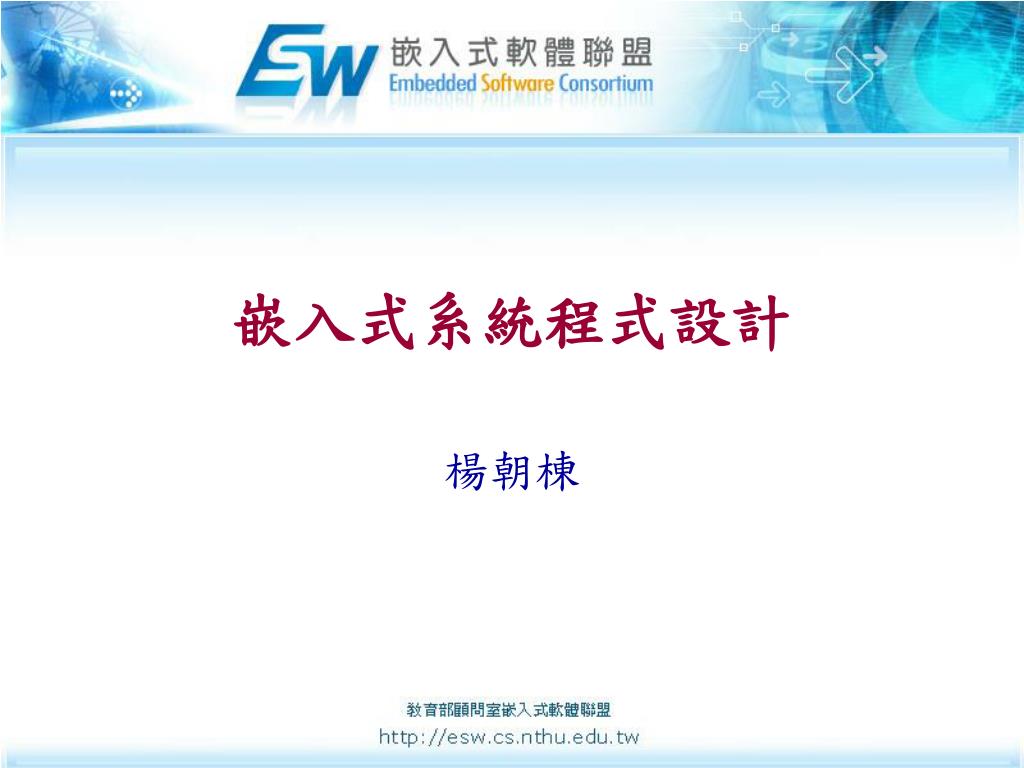

  1. 嵌入式系統程式設計 楊朝棟

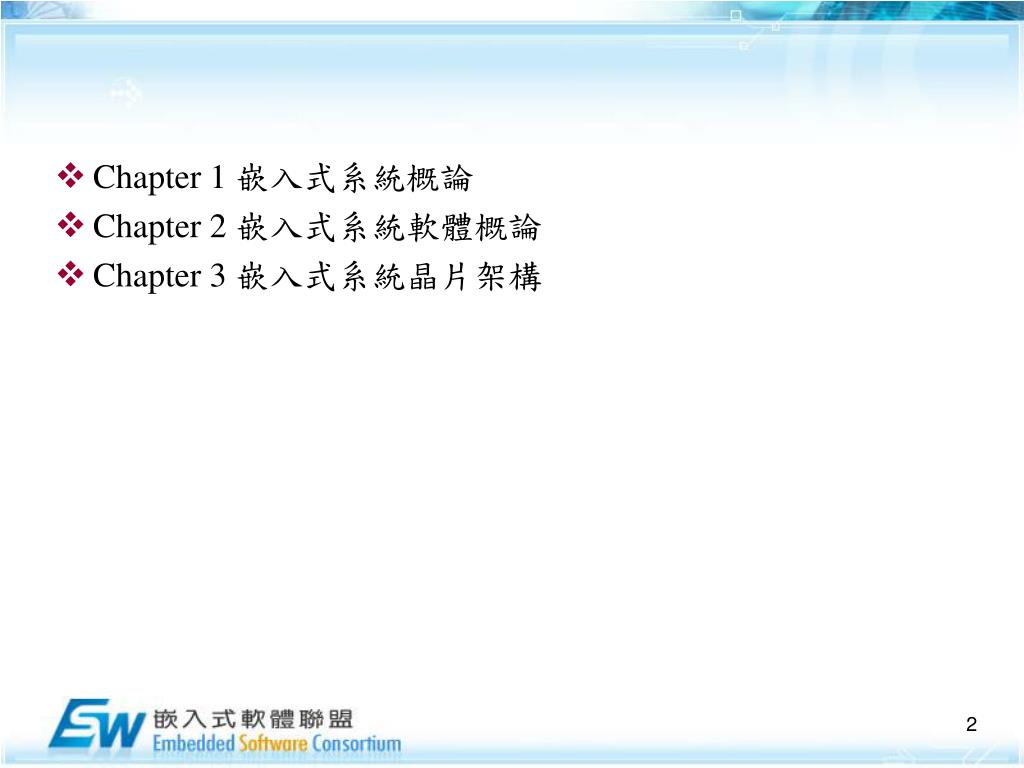

  2. Chapter 1 嵌入式系統概論 • Chapter 2 嵌入式系統軟體概論 • Chapter 3 嵌入式系統晶片架構

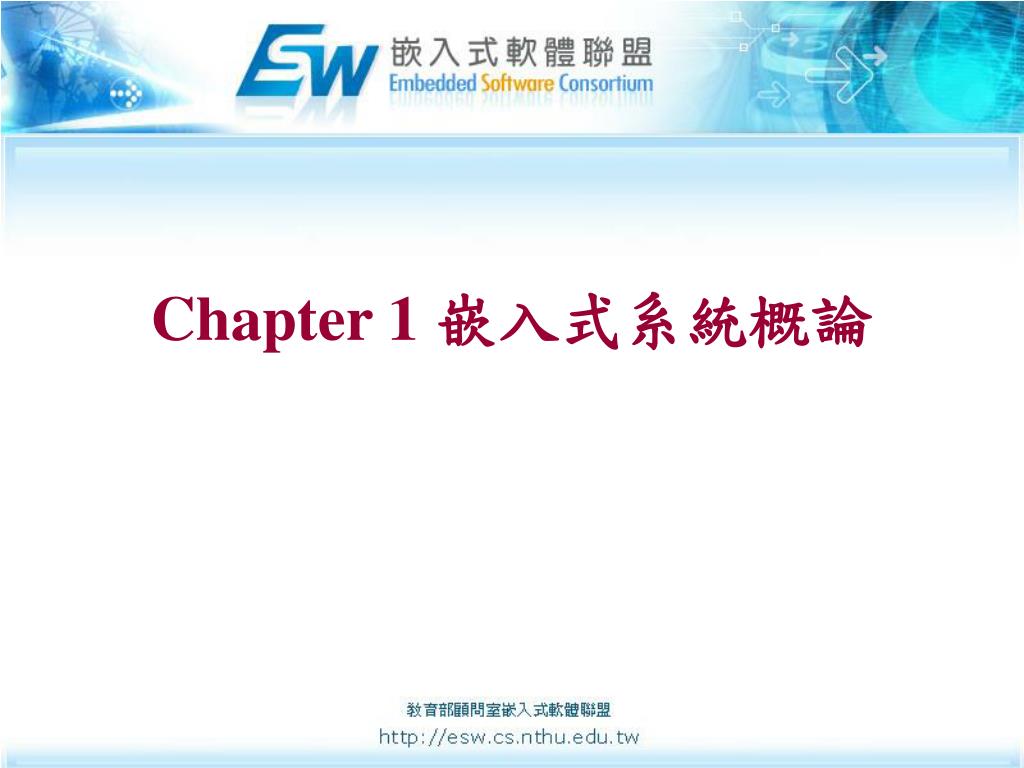

  3. Chapter 1 嵌入式系統概論

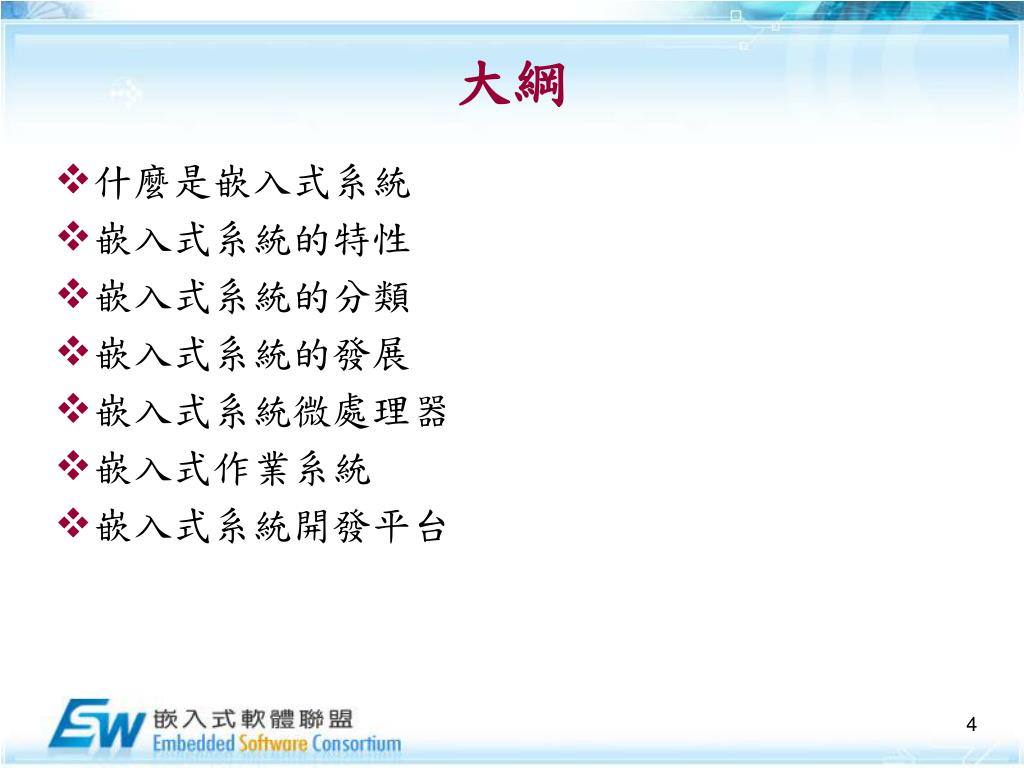

  4. 大綱 • 什麼是嵌入式系統 • 嵌入式系統的特性 • 嵌入式系統的分類 • 嵌入式系統的發展 • 嵌入式系統微處理器 • 嵌入式作業系統 • 嵌入式系統開發平台

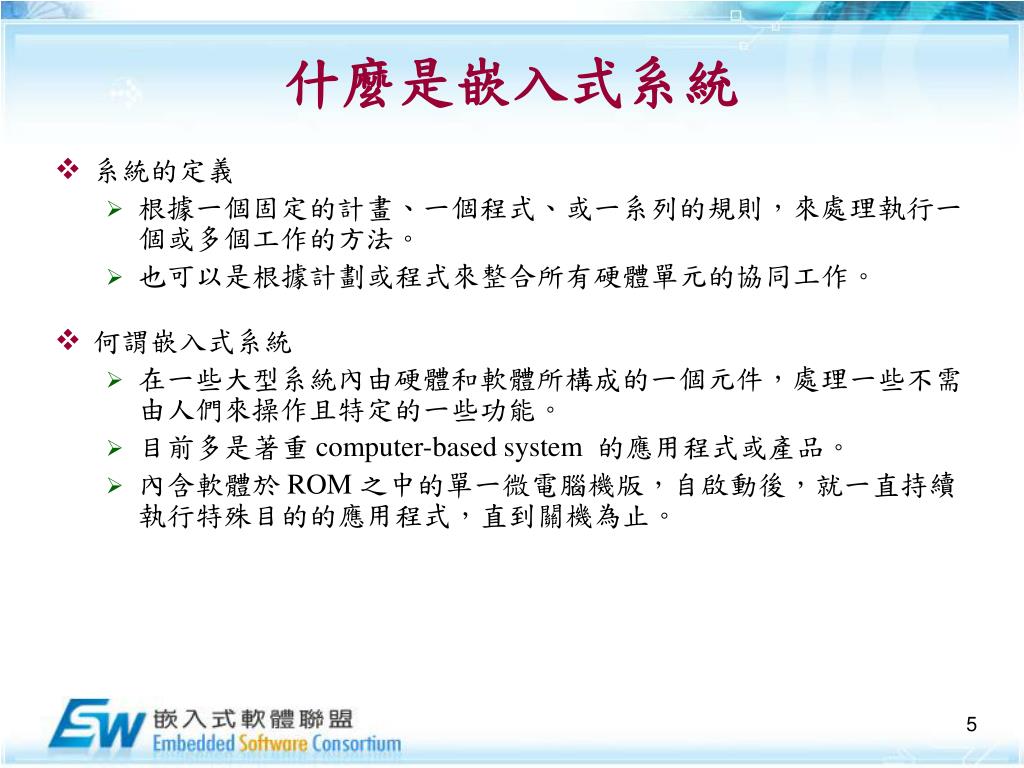

  5. 什麼是嵌入式系統 • 系統的定義 • 根據一個固定的計畫、一個程式、或一系列的規則，來處理執行一個或多個工作的方法。 • 也可以是根據計劃或程式來整合所有硬體單元的協同工作。 • 何謂嵌入式系統 • 在一些大型系統內由硬體和軟體所構成的一個元件，處理一些不需由人們來操作且特定的一些功能。 • 目前多是著重 computer-based system 的應用程式或產品。 • 內含軟體於 ROM 之中的單一微電腦機版，自啟動後，就一直持續執行特殊目的的應用程式，直到關機為止。

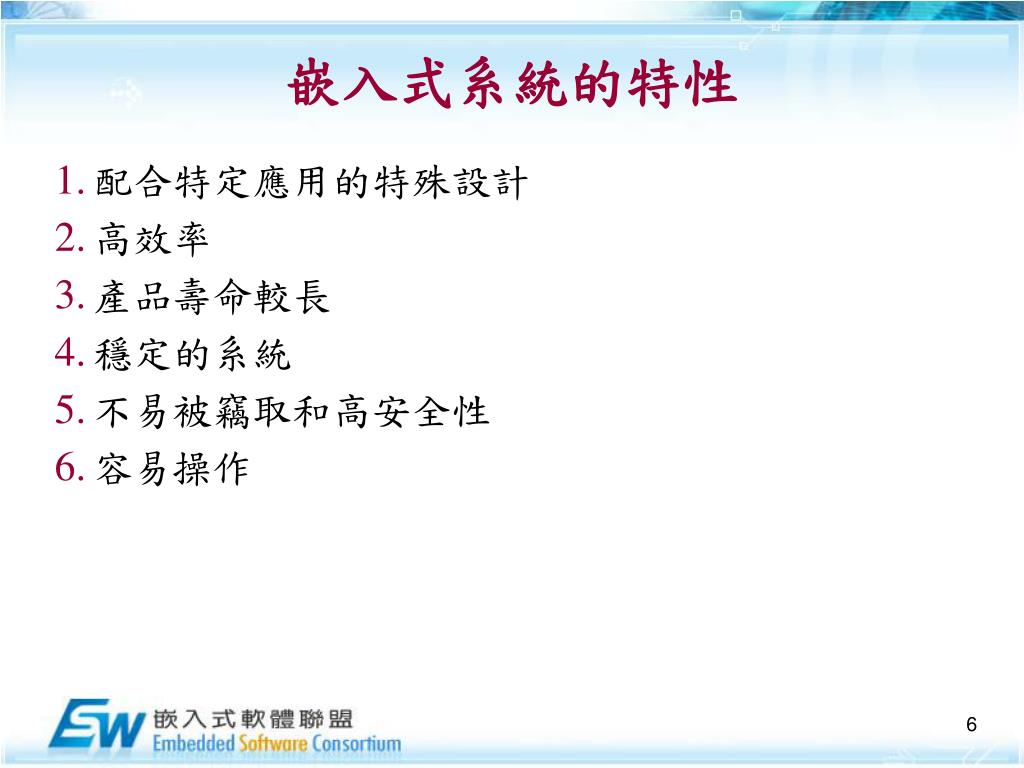

  6. 嵌入式系統的特性 • 配合特定應用的特殊設計 • 高效率 • 產品壽命較長 • 穩定的系統 • 不易被竊取和高安全性 • 容易操作

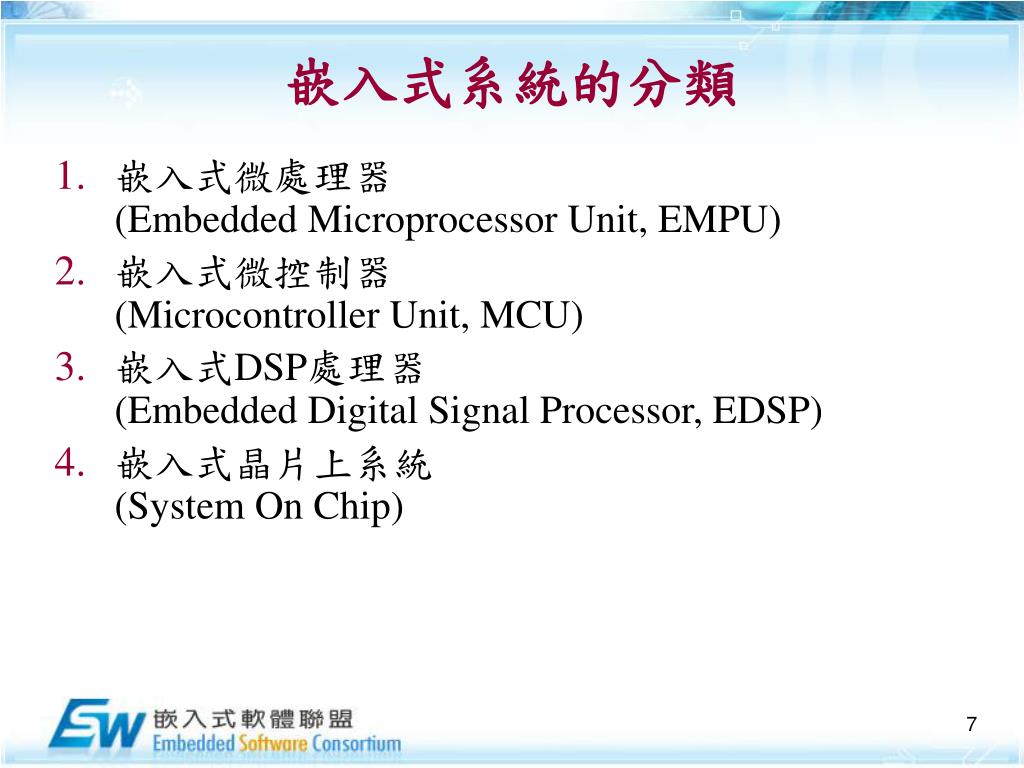

  7. 嵌入式系統的分類 • 嵌入式微處理器(Embedded Microprocessor Unit, EMPU) • 嵌入式微控制器(Microcontroller Unit, MCU) • 嵌入式DSP處理器(Embedded Digital Signal Processor, EDSP) • 嵌入式晶片上系統(System On Chip)

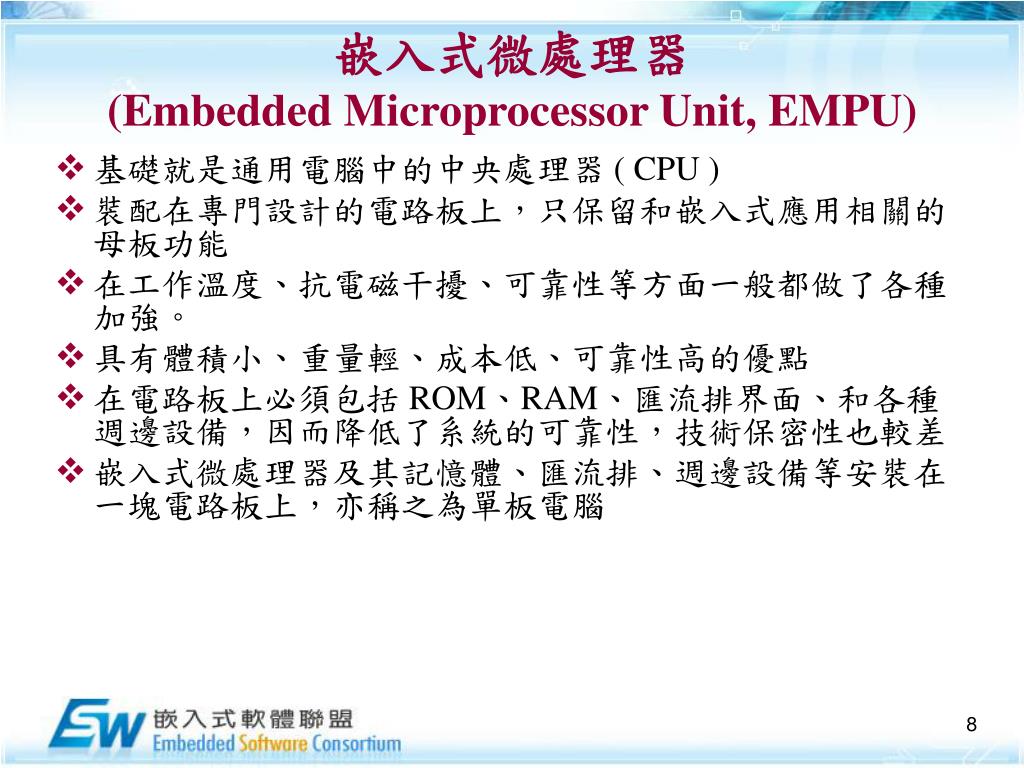

  8. 嵌入式微處理器(Embedded Microprocessor Unit, EMPU) • 基礎就是通用電腦中的中央處理器 ( CPU ) • 裝配在專門設計的電路板上，只保留和嵌入式應用相關的母板功能 • 在工作溫度、抗電磁干擾、可靠性等方面一般都做了各種加強。 • 具有體積小、重量輕、成本低、可靠性高的優點 • 在電路板上必須包括 ROM、RAM、匯流排界面、和各種週邊設備，因而降低了系統的可靠性，技術保密性也較差 • 嵌入式微處理器及其記憶體、匯流排、週邊設備等安裝在一塊電路板上，亦稱之為單板電腦

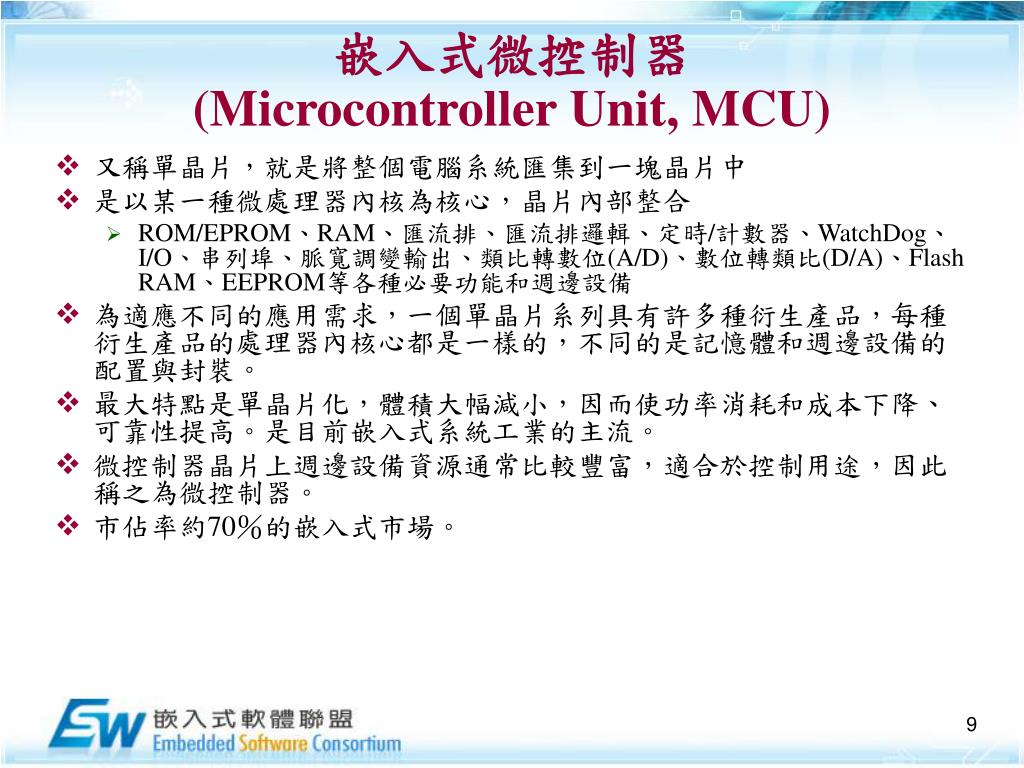

  9. 嵌入式微控制器(Microcontroller Unit, MCU) • 又稱單晶片，就是將整個電腦系統匯集到一塊晶片中 • 是以某一種微處理器內核為核心，晶片內部整合 • ROM/EPROM、RAM、匯流排、匯流排邏輯、定時/計數器、WatchDog、I/O、串列埠、脈寬調變輸出、類比轉數位(A/D)、數位轉類比(D/A)、Flash RAM、EEPROM等各種必要功能和週邊設備 • 為適應不同的應用需求，一個單晶片系列具有許多種衍生產品，每種衍生產品的處理器內核心都是一樣的，不同的是記憶體和週邊設備的配置與封裝。 • 最大特點是單晶片化，體積大幅減小，因而使功率消耗和成本下降、可靠性提高。是目前嵌入式系統工業的主流。 • 微控制器晶片上週邊設備資源通常比較豐富，適合於控制用途，因此稱之為微控制器。 • 市佔率約70％的嵌入式市場。

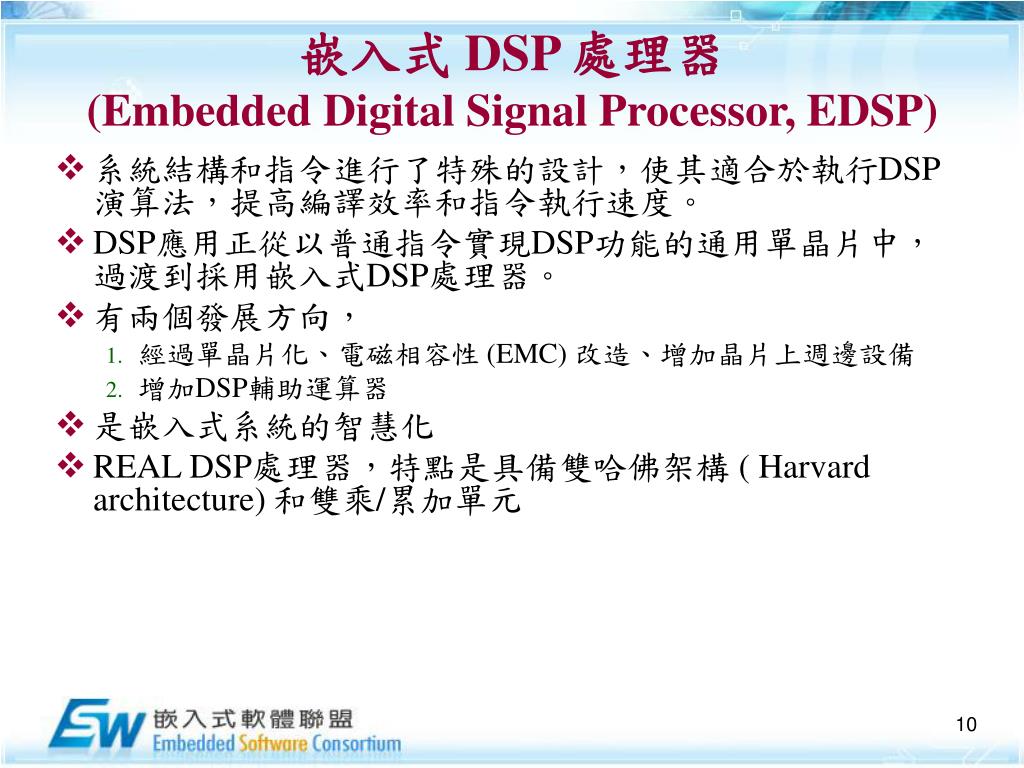

  10. 嵌入式 DSP 處理器 (Embedded Digital Signal Processor, EDSP) • 系統結構和指令進行了特殊的設計，使其適合於執行DSP演算法，提高編譯效率和指令執行速度。 • DSP應用正從以普通指令實現DSP功能的通用單晶片中，過渡到採用嵌入式DSP處理器。 • 有兩個發展方向， • 經過單晶片化、電磁相容性 (EMC) 改造、增加晶片上週邊設備 • 增加DSP輔助運算器 • 是嵌入式系統的智慧化 • REAL DSP處理器，特點是具備雙哈佛架構 ( Harvard architecture) 和雙乘/累加單元

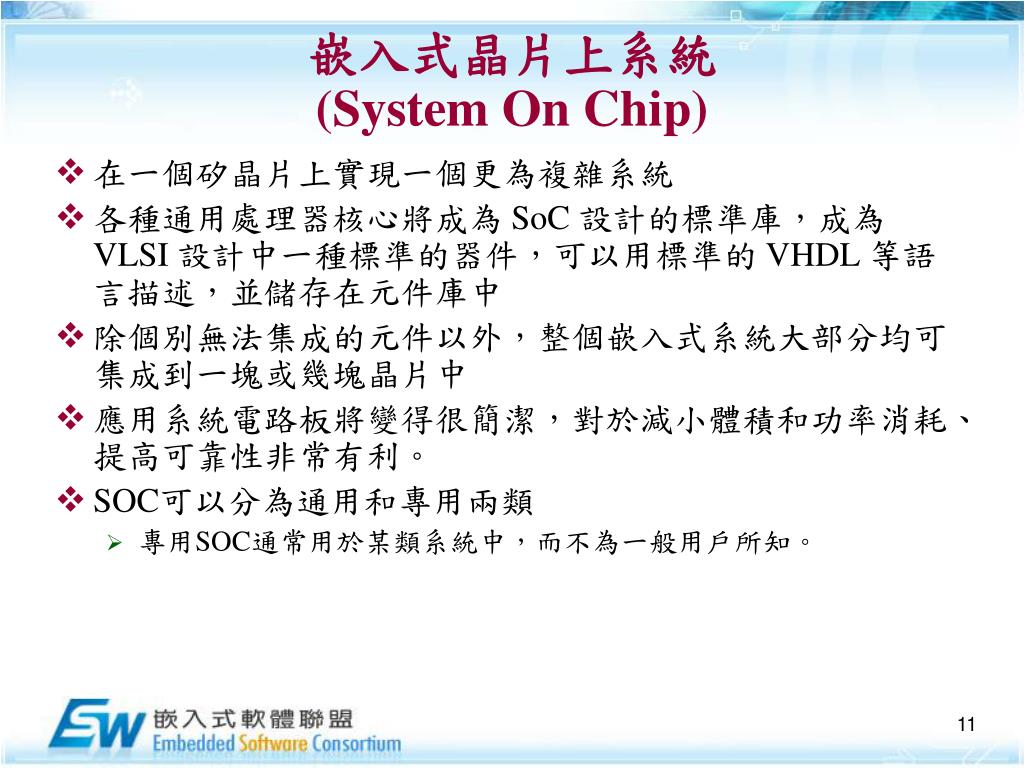

  11. 嵌入式晶片上系統(System On Chip) • 在一個矽晶片上實現一個更為複雜系統 • 各種通用處理器核心將成為 SoC 設計的標準庫，成為 VLSI 設計中一種標準的器件，可以用標準的 VHDL 等語言描述，並儲存在元件庫中 • 除個別無法集成的元件以外，整個嵌入式系統大部分均可集成到一塊或幾塊晶片中 • 應用系統電路板將變得很簡潔，對於減小體積和功率消耗、提高可靠性非常有利。 • SOC可以分為通用和專用兩類 • 專用SOC通常用於某類系統中，而不為一般用戶所知。

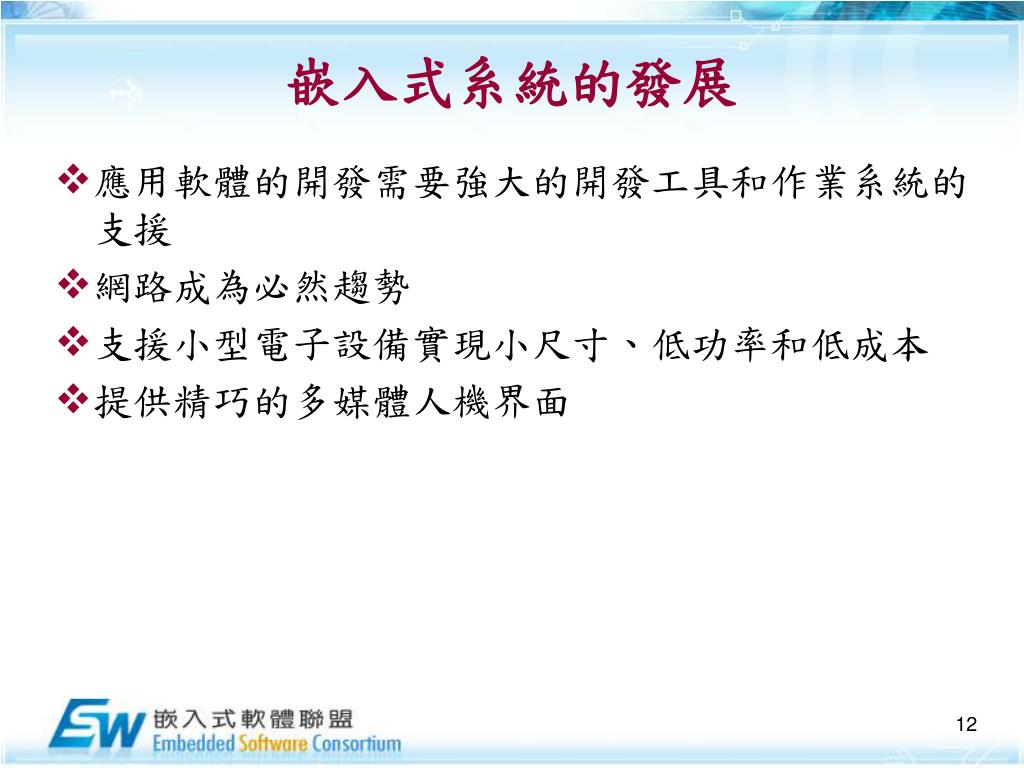

  12. 嵌入式系統的發展 • 應用軟體的開發需要強大的開發工具和作業系統的支援 • 網路成為必然趨勢 • 支援小型電子設備實現小尺寸、低功率和低成本 • 提供精巧的多媒體人機界面

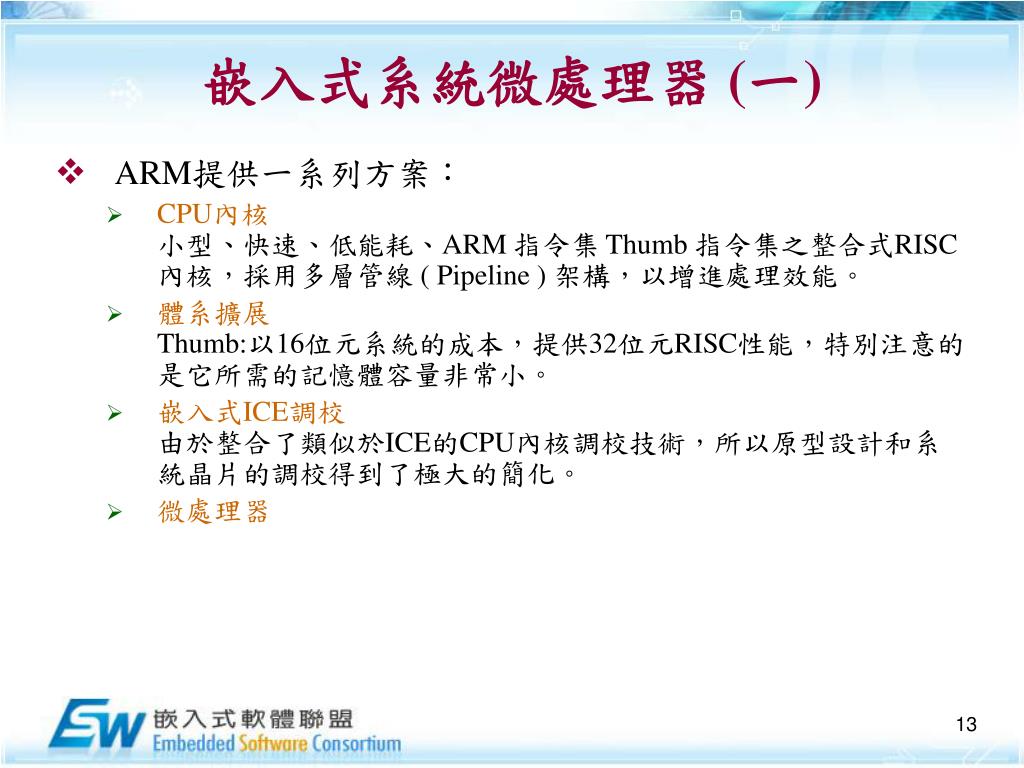

  13. 嵌入式系統微處理器 (一) • ARM提供一系列方案： • CPU內核小型、快速、低能耗、ARM 指令集 Thumb 指令集之整合式RISC內核，採用多層管線 ( Pipeline ) 架構，以增進處理效能。 • 體系擴展Thumb:以16位元系統的成本，提供32位元RISC性能，特別注意的是它所需的記憶體容量非常小。 • 嵌入式ICE調校由於整合了類似於ICE的CPU內核調校技術，所以原型設計和系統晶片的調校得到了極大的簡化。 • 微處理器

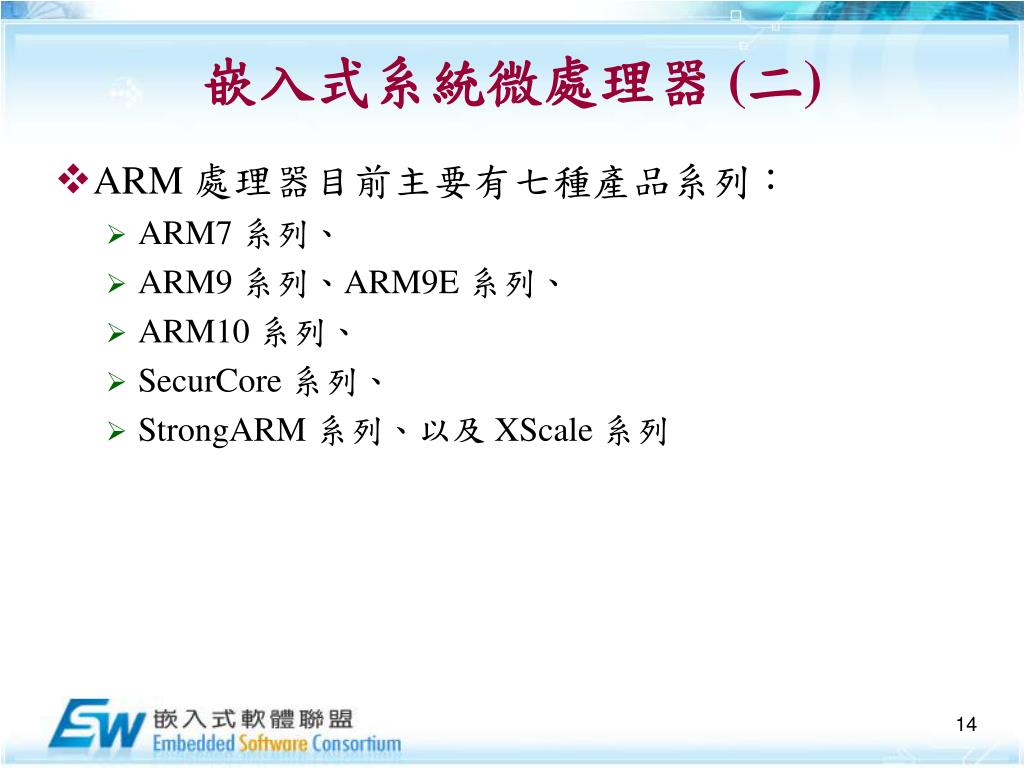

  14. 嵌入式系統微處理器 (二) • ARM 處理器目前主要有七種產品系列： • ARM7 系列、 • ARM9 系列、ARM9E 系列、 • ARM10 系列、 • SecurCore 系列、 • StrongARM 系列、以及 XScale 系列

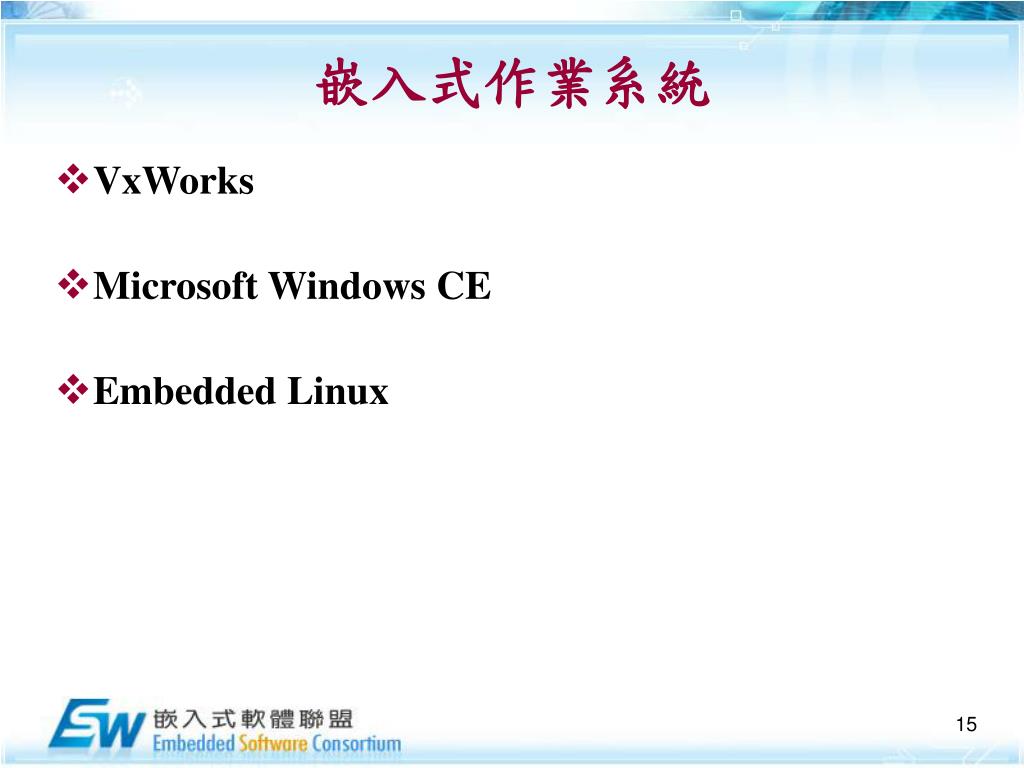

  15. 嵌入式作業系統 • VxWorks • Microsoft Windows CE • Embedded Linux

  16. 嵌入式系統開發平台 • Intel 公司的 StrongARM 系列 • Motorola 公司的 DragonBall系列 • NEC公司的VR系列 • Hitachi公司SH3,SH4系列
