  1. Vernieuwbouw (woonhuis) Fotopresentatie Rechtvijzelen van een woonhuis Toelichting: Woning voordat begonnen werd met rechtvijzelen

  2. Vernieuwbouw (woonhuis) Fotopresentatie Rechtvijzelen van een woonhuis Toelichting: De woning wordt waar nodig gestut, de omgeving afgezet en bewoners zoeken om veiligheidsredenen gedurende enkele uren een ander onderkomen, of kijken op een afstandje toe hoe de woning opgevijzeld wordt

  3. Vernieuwbouw (woonhuis) Fotopresentatie Rechtvijzelen van een woonhuis Toelichting: Over het dak worden kabels getrokken om de woning bij elkaar te houden.Net onder de goot loopt ook een kabel.

  4. Vernieuwbouw (woonhuis) Fotopresentatie Rechtvijzelen van een woonhuis Toelichting: Op de gestorte betonvloer welke in de muur is ingekast worden vijzelplaten aangebracht. Dat zijn twee metalen platen met een opblaasbaar luchtkussen er tussen.

  5. Vernieuwbouw (woonhuis) Fotopresentatie Rechtvijzelen van een woonhuis Toelichting: De vijzelplaten komen op regelmatige afstand van elkaar.

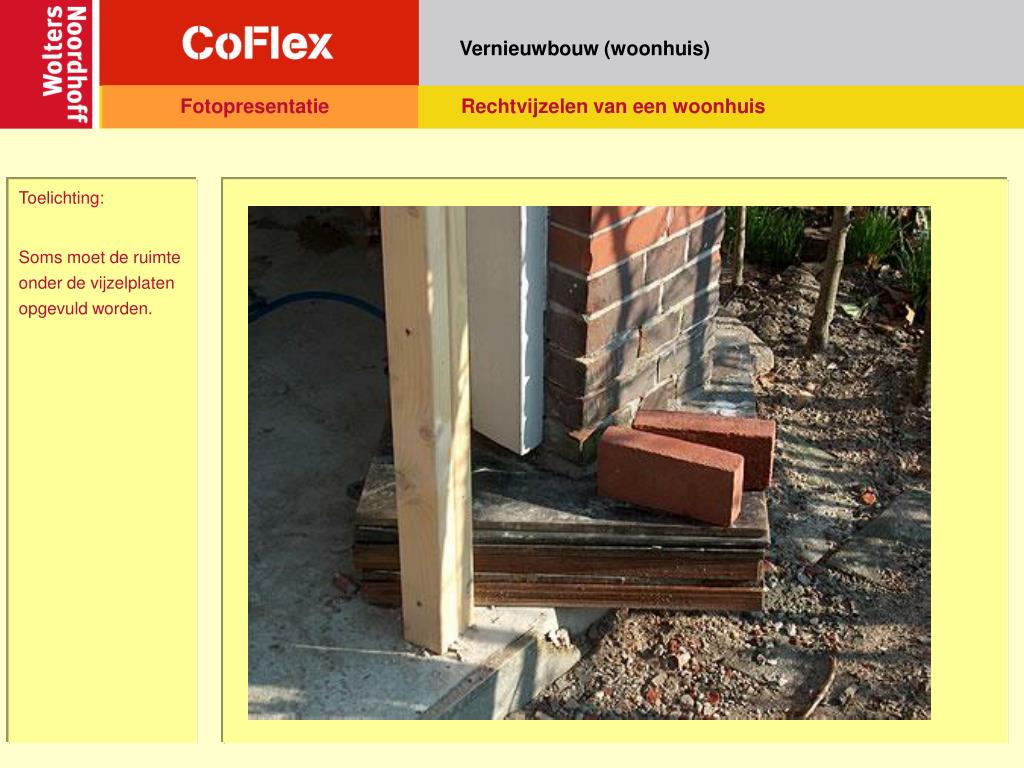

  6. Vernieuwbouw (woonhuis) Fotopresentatie Rechtvijzelen van een woonhuis Toelichting: Soms moet de ruimte onder de vijzelplaten opgevuld worden.

  7. Vernieuwbouw (woonhuis) Fotopresentatie Rechtvijzelen van een woonhuis Toelichting: Duidelijk is te zien dat de luchtzak tussen de platen vol is en de woning daardoor omhoog wordt gedrukt.

  8. Vernieuwbouw (woonhuis) Fotopresentatie Rechtvijzelen van een woonhuis Toelichting: Daarna wordt de ontstane naad waar nodig opgevuld met houten balken welke met wiggen vastgezet worden.

  9. Vernieuwbouw (woonhuis) Fotopresentatie Rechtvijzelen van een woonhuis Toelichting: De naad wordt dichtgemetseld. Hier en daar zijn de wiggen nog te zien.

  10. Vernieuwbouw (woonhuis) Fotopresentatie Rechtvijzelen van een woonhuis Toelichting: Nogmaals de dichtgemetselde naad, nu van dichtbij.

  11. Vernieuwbouw (woonhuis) Fotopresentatie Rechtvijzelen van een woonhuis Toelichting: Losse stenen worden weggehaald en vervangen door nieuw metselwerk. Na verder afwerken is het rechtvijzelen afgerond.
