  1. 4장 온도센서 GVM/GNEX 소개 GVM/GNEX 소개 GVM/GNEX 소개

  2. 온도센서 • 접촉형 온도센서 : 측정하고자 하는 대상물에 공간적으로 접촉하여 열적으로 평형상태를 형성하는 방식 • 비접촉형 온도센서 : 측정 대상물이 방출하는 열방사를 원격으로 관측하기 때문에 관측 장소에서 측정 대상물이 충분히 보이는 것으로측정 파장의 방사에 대해 관측 경로가 투명하여야 함.

  3. 온도센서

  4. 온도센서의 분류

  5. 바이메탈 • 바이메탈(bimetal) :열팽창계수가 서로 다른 두 개의 금속판을 압연접착하여 온도변화에 따라 두 금속판의 팽창 차이에 의해 휘어지는 현상을 이용한 것 • 가정용 가전제품이나 산업용 범용기기에도 온도 표시나 과열방지장치에 사용

  6. 바이메탈

  7. 저항온도센서 • 열저항센서 :접촉 회로가 단순하고, 감도가 좋으며, 장시간의 안정도가 있다. 저항온도센서(RTD; resistance temperature detector), 실리콘 저항센서 및 서미스터

  8. 온도센서

  9. 온도센서 • 권선형 :산화 알루미늄으로 채워진 관에 지름 0.05mm 정도의 고순도 백금권선을 감고, 유리나 운모봉으로 피복하여 고온에 충분히 견딜 수 있다

  10. 온도센서 • 박막형 :저항의 변화율이 높고 감도가 우수하며, 도선의 저항에 의한 오차가 작고 크기가 작으며 열 응답성이 매우 좋다

  11. 열저항센서 • 온도 검출기의 요건 • 수 [mV]의 작은 신호를 정확하고 안정하게 증폭하고, • 입력 임피던스가 높아야 하며, • RTD의 비직선적인 범위에서 온도의 변화에 따라 선형화하는 기능을 가져야 하고, • 외부 잡음의 영향을 받지 말아야 하며, • 주위 온도나 전원의 변화에 안정적이어야 한다.

  12. 온도센서

  13. 서미스터 • 서미스터(thermistor) :열에 민감한 저항체라는 의미로서, 열(thermal)과 저항(resistor)의 축약어

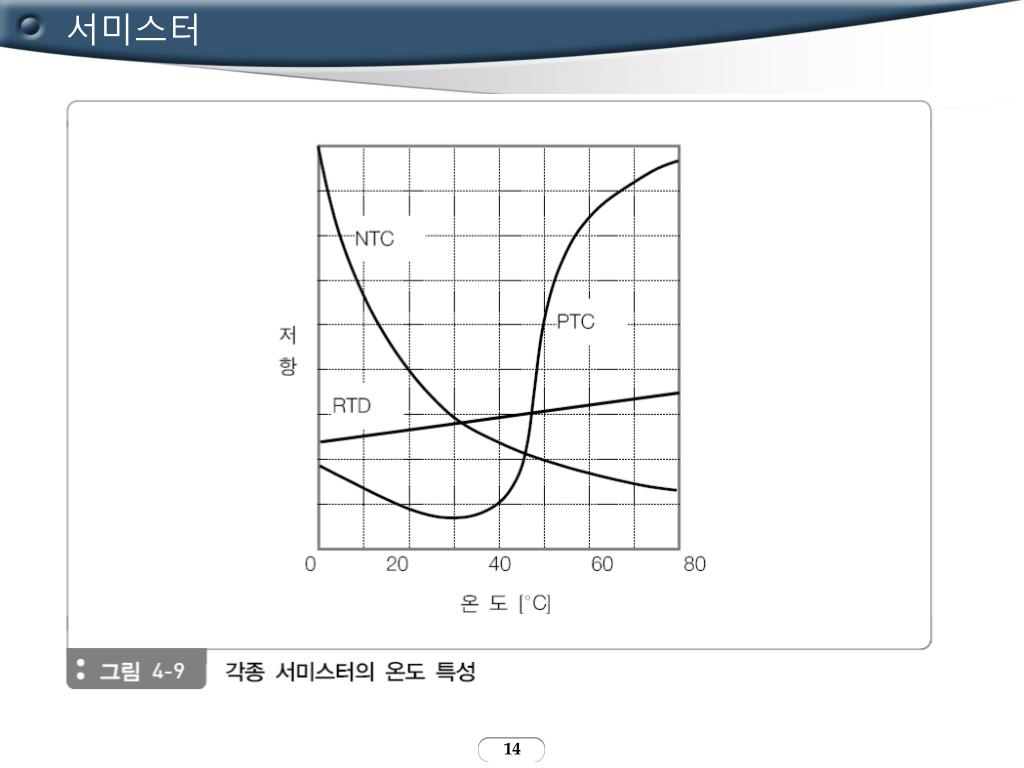

  14. 서미스터

  15. 서미스터 • NTC 서미스터 • 저항값과 정수의 시리즈화 • 낮은 저항값과 소형화 • 고감도와 고신뢰성 • 저가격화 • PTC 서미스터 • 특정한 온도에 도달하면 상전이(phase transition)에 의해 온도가 상승하여 급격히 저항값이 증가하는 성질을 가진 소자 • 세라믹 PTC 서미스터 :티탄산바륨(BaTiO3)을 주성분으로 미량의 희토류 원소를 첨가하여 전도성을 가지게 되는데, Ba의 일부를 Sr 혹은 Pb로 치환하여 큐리 온도(Curie temperature)의 이동을 조절할 수 있는 n형 산화물 반도체의 일종 • 실리콘 PTC 서미스터 :불순물을 다량 도핑한 것으로 온도에 따른 저항의 변화가 거의 완만한 직선성을 유지, 반도체 소자나 회로의 온도보상용으로 주로 사용

  16. 열전 접촉센서 • 열전 접촉센서(thermoelectric contact sensor) : 열 에너지를 전기 에너지로 변환하는 성질을 이용하여 온도를 측정하는 소자이며, 온도센서를 만들기 위해 적어도 두 개의 동일하지 않은 도체가 요구되기 때문에 일명 열전대(thermocouples)라고 함 • 열전대의 원리 Seebeck 효과, Peltier 효과, Thomson 효과 • 열전대의 회로법칙 • 중간 금속의 법칙, 중간 온도의 법칙, 내부 온도의 법칙, 부가 기전력의 법칙 • 열전대의 구성 • 열전대의 특성 • 열전대의 배선과 오차

  17. 열전 접촉센서

  18. 열전 접촉센서

  19. 센서기술

  20. 열전 접촉센서

  21. 열전 접촉센서

  22. 열전 접촉센서

  23. 열전 접촉센서

  24. 열전 접촉센서

  25. 열전 접촉센서

  26. 열전 접촉센서

  27. 열전 접촉센서

  28. 열전 접촉센서

  29. 열전 접촉센서

  30. 반도체 온도센서

  31. 반도체 온도센서

  32. 반도체 온도센서

  33. 반도체 온도센서

  34. 초전 온도센서

  35. 초전 온도센서

  36. 수정 온도센서
