escadas escalinatas

Escada: elemento de composição arquitetônica cuja função é proporcionar a circulação vertical entre dois ou mais pisos de diferentes níveis, constituindo uma sucessão de degraus

Escalinata: escada ampla, geralmente de um só lance, utilizada na composição de fachadas principais em edifícios suntuosos, servindo para anular o desnível entre o solo exterior e o primeiro piso da construção (higiene / importância)

Escadas Escalinatas
  • Considerações importantes / projeto e execução:

Segurança

Facilidade de deslocamento

slide2

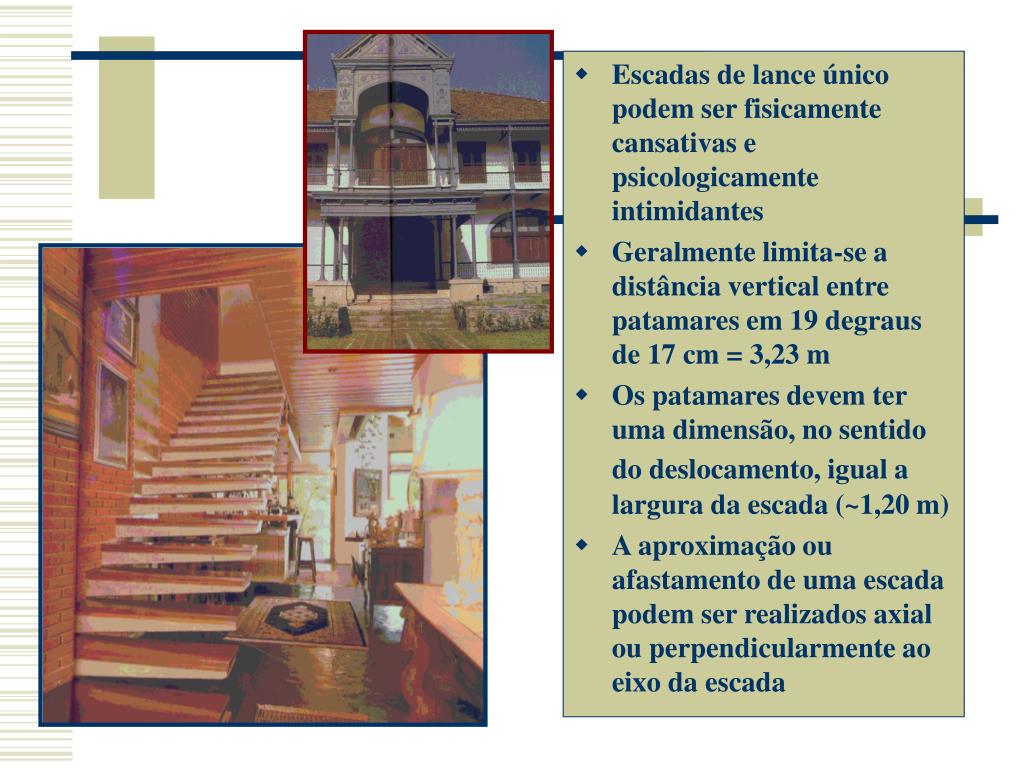

Escadas de lance único podem ser fisicamente cansativas e psicologicamente intimidantes
  • Geralmente limita-se a distância vertical entre patamares em 19 degraus de 17 cm = 3,23 m
  • Os patamares devem ter uma dimensão, no sentido do deslocamento, igual alargura da escada (~1,20 m)
  • A aproximação ou afastamento de uma escada podem ser realizados axial ou perpendicularmente ao eixo da escada
slide3

“over-laid”

  • Os lances podem ser iguais ou desiguais
  • Uma escada com retorno de 180 ° é mais compacta que uma escada em lance único
  • Pode ocupar uma área quadrada ou retangular dependendo da largura e comprimento dos seus lances

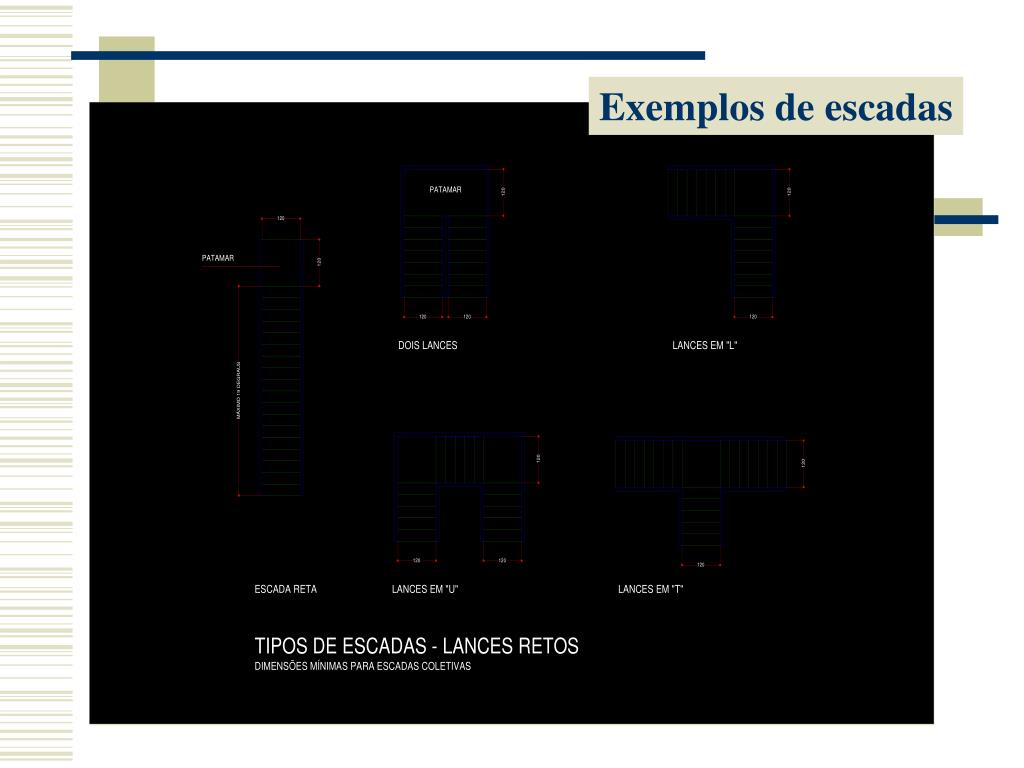

  • Formas mais usuais: de I, L,U ou espiral (helicoidal)
slide4
Degraus em leque: triangulares / quando não se tem espaço suficiente para se vencer a altura requerida
  • Perigosos: pouco apoio para os pés
  • Código de obras: restringe o uso / residências
slide5
A altura e o comprimento dos degraus devem ser proporcionais para

acomodação do movimento do corpo

  • Inclinação acentuada: subida cansativa e intimidante /descida precária
  • Inclinação muito acentuada: profundidade do degrau: suficiente para acomodar a passada
slide6

Escadas

  • Escalinatas (escadas externas) Dimensionamento
  • Dimensionamento

Número de degraus: divide-se o desnível total / altura desejada degrau = número degraus (arredonda-se)

desnível total / n° degraus arredondado = altura real do degrau

  • Exemplo h: 360 cm / 17 cm ~ 21,17 = 21 degraus

360 cm / 21 = 17,14 (altura real do degrau)

Comprimento degrau: 2 vezes espelho + piso ~ 64cm

  • Escadas externas não devem ser tão inclinadas como as internas, especialmente onde existem condições perigosas (gelo/lama) ~ 66cm
slide7

Escadas

Dimensionamento

  • Segurança altura e comprimento de todos os degraus em um lance devem ser os mesmos
  • Portas devem abrir na direção da saída: a área varrida pela abertura da porta deve permitir que se tenha ao menos a metade da largura total do patamar entre esta e o corrimão
  • Largura das escadas varia segundo o código de obras /

tipo de ocupação e carga

Domésticas: mínimo 85 cm ocupantes < 10

Coletivas: mínimo 1,20 m ocupantes < = 50

slide8

Escadas

Dimensionamento

Corrimãos 85 a 90 cm do piso do degrau

  • Os corrimãos podem se projetar até ~ 10 cm dentro da largura do patamar
  • Escadas com mais de 1,10 m =< L: recomenda-se corrimãos nos dois lados da escada / ao menos um corrimão deve estender-se além dos degraus de início e fim
  • Deslocar espelhos em um patamar permite ao corrimão fazer a volta sem uma interrupção vertical pronunciada
slide9

Elementos

  • Suportes ou vigas estruturas principais que suportam os degraus e espelhos da escada
  • Rodapés pranchas laterais inclinadas, acabamento / suporte de espelhos e degraus
  • Degraus apoios para os pés os quais cobrem a distância entre as vigas
  • Espelhos pranchas verticais que fecham o espaço da escada e ajudam a tornar a construção mais rígida / algumas não têm espelhos
slide11

Escadas de Aço

  • Perfis e canaletas de aço servem como vigas laterais inclinadas
  • Degraus: cobrem a distância entre as vigas inclinadas / forma de painéis de aço preenchidos com concreto, malhas de barras ou chapas planas com superfície texturizada
  • Pré-fabricadas ou moldadas
slide12

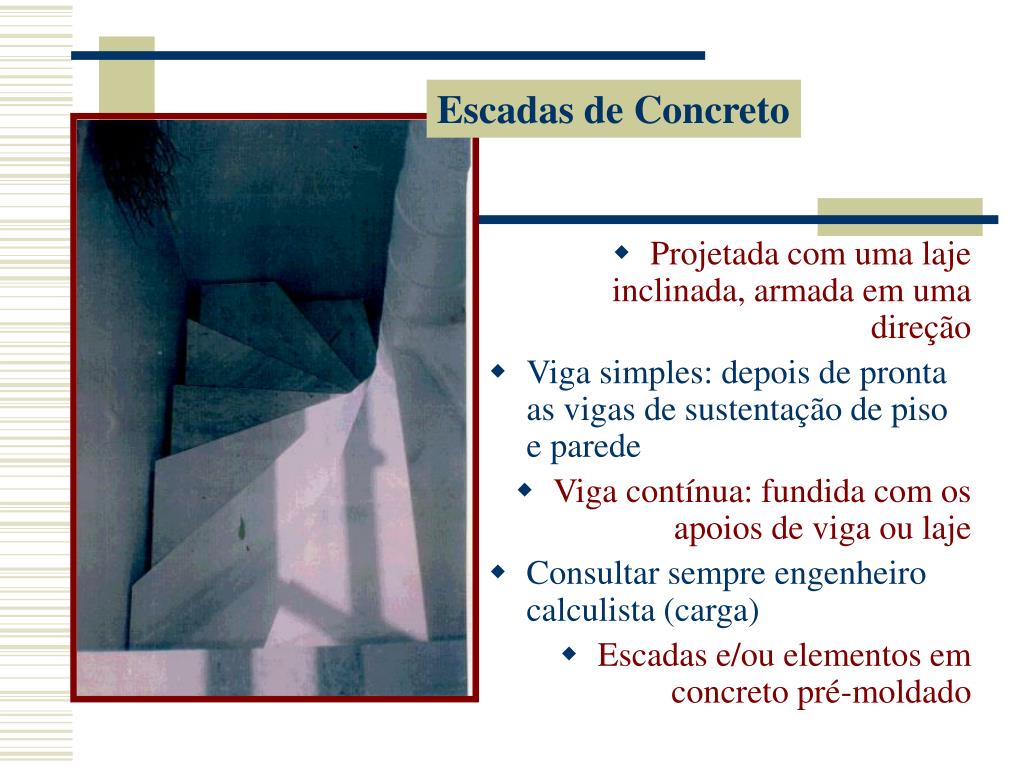

Escadas de Concreto

  • Projetada com uma laje inclinada, armada em uma direção
  • Viga simples: depois de pronta as vigas de sustentação de piso e parede
  • Viga contínua: fundida com os apoios de viga ou laje
  • Consultar sempre engenheiro calculista (carga)
  • Escadas e/ou elementos em concreto pré-moldado
slide13

Escadas em espiral: ocupam espaço mínimo em plantaSão usadas em residências, apartamentos com mezanino, estúdios, sótão, outrosPlataforma: quadrada ou em ¼ de círculo

Escadas Helicoidais

slide14

Escadas Helicoidais

  • Distância mínima recomendável entre pilar central e corrimão: 70 cm
  • Pilar central: pode terminar em um corrimão ou continuar até o teto
  • Mínimo: um balaústre por degrau
  • Placa de base: pode se apoiar sobre o piso acabado ou sob a estrutura deste
escadas helicoidais
Escadas Helicoidais

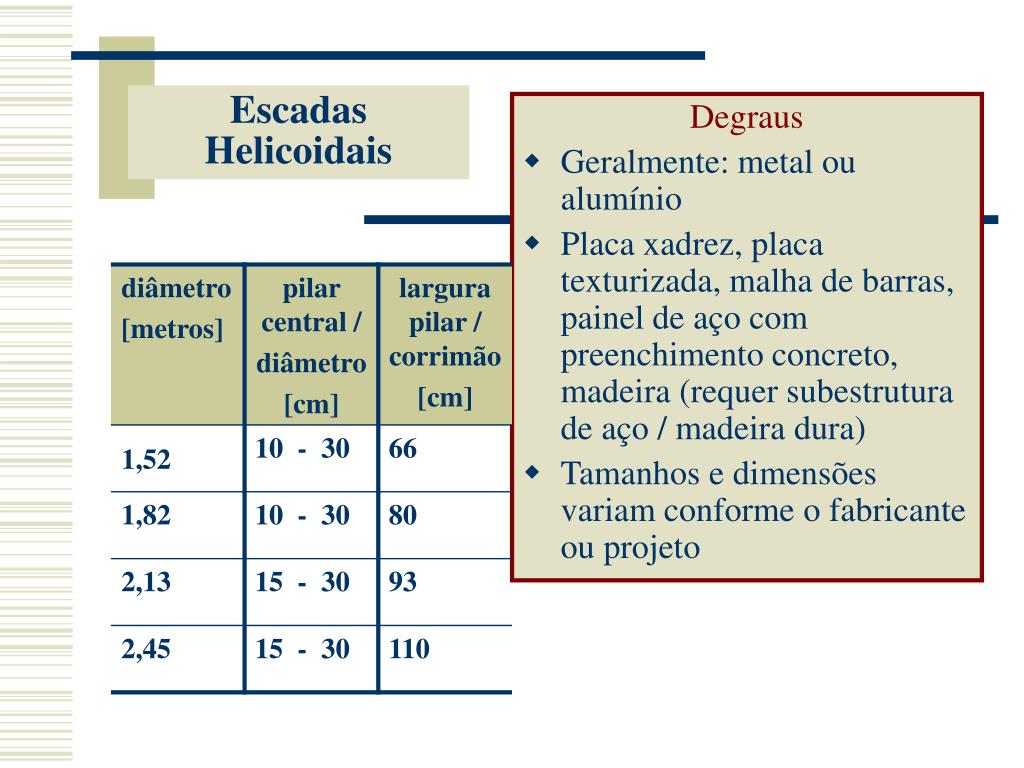

Degraus

  • Geralmente: metal ou alumínio
  • Placa xadrez, placa texturizada, malha de barras, painel de aço com preenchimento concreto, madeira (requer subestrutura de aço / madeira dura)
  • Tamanhos e dimensões variam conforme o fabricante ou projeto
slide16

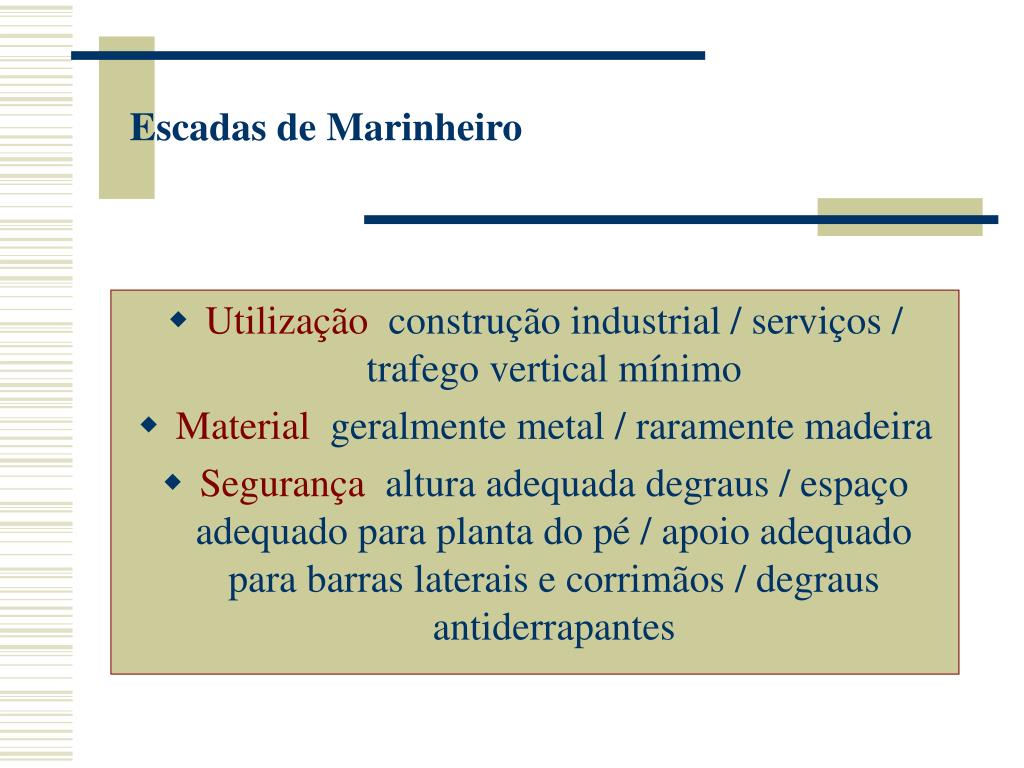

Escadas de Marinheiro

  • Utilização construção industrial / serviços / trafego vertical mínimo
  • Material geralmente metal / raramente madeira
  • Segurança altura adequada degraus / espaço adequado para planta do pé / apoio adequado para barras laterais e corrimãos / degraus antiderrapantes
