Elemes gyújtású vízmelegítők

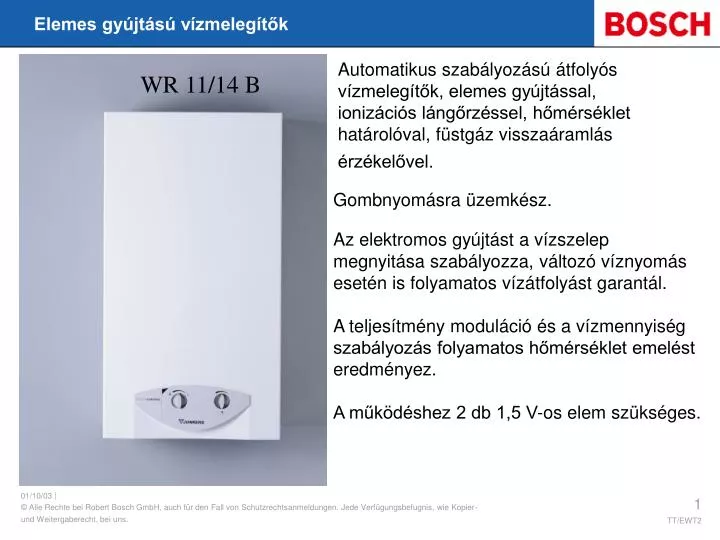

1. Elemes gyújtású vízmelegítők Automatikus szabályozású átfolyós vízmelegítők, elemes gyújtással, ionizációs lángőrzéssel, hőmérséklet határolóval, füstgáz visszaáramlás érzékelővel. WR 11/14 B Gombnyomásra üzemkész. Az elektromos gyújtást a vízszelep megnyitása szabályozza, változó víznyomás esetén is folyamatos vízátfolyást garantál. A teljesítmény moduláció és a vízmennyiség szabályozás folyamatos hőmérséklet emelést eredményez. A működéshez 2 db 1,5 V-os elem szükséges.

2. A készülék felépítése

3. Kapcsolási rajz a WR 11/14 B típusokhoz 1 Szervó szelep (ált. nyitva) 2 Membrán szelep 3 Fő szelep (ált. zárva) 4 Ionizációs elektróda 5 Gyújtó elektróda 6 Füstgázfelügyelet 7 Hőmérséklet határoló 8 Gyújtó egység 9 Üzemzavar jelző LED 10 Égő állapot LED 11 Be/ki kapcsoló 12 1,5 V-os elemek 13 Mikrokapcsoló

4. Működés A készülék automatikus elektronikus gyújtással van felszerelve, így az üzembe helyezése egyszerű. A beindításhoz mindössze a be / ki kapcsolót kell megnyomni. Ezután a készülék bármelyik melegvíz csap megnyitásakor automatikusan begyújt. Először a gyújtóláng gyullad meg, majd 4 másodperccel utána a főláng, azt követően a gyújtóláng kb. 20 másodperc után kialszik. A félfolyamatos gyújtóláng csak a vízszelep kinyitása és a főégő begyulladása közötti időszakban működik. A gázbeállítást a készülékhez mellékelt használati útmutatóban megadott adatok alapján kell elvégezni. Ha levegő van a gázvezetékben, az a gyújtási folyamatot megnehezíti. Ilyenkor többszöri gyújtási kísérletet kell végezni, hogy a gázvezeték kiszellőzhessen. A készülékkel kapcsolatos hibalehetőségek a használati útmutató hátoldalán megtalálhatók.

5. Mérési adatok A következő adatok mérhetők a készüléken: Gyújtóláng tekercs (piros) 38 Ohm Főgáz tekercs (zöld) 57 Ohm A gyújtóláng tekercs (piros) feszültsége: Gyújtási fázis alatt 1400 mVDC Üzem közben 400 mVDC A főgáz tekercs (zöld) feszültsége: Üzem közben 1300 mVDC Ionizációs áram cca. 4μADC Füstgázfelügyelet 0 Ohm
