第六章 三相异步电动机的电气控制

第六章 三相异步电动机的电气控制. 三相异步电动机的典型控制 三相异步电动机的起动控制 三相异步电动机调速和制动控制 三相异步电动机的保护控制 电气控制线路故障的诊断与维修. 三相异步电动机的典型控制. 返回. 点动控制 连续控制 点动、连续控制 正、反转控制 自动往返控制 顺序控制 多地控制. A. B. C. QS. FU. KM. C'. SB. KM. B'. M 3~. 按下按钮 （ SB ）. 电机转动. 触头（ KM ）闭合. 线圈（ KM ）通电. 按钮松开. 电机停转. 线圈（ KM ）断电.

royal
Download Presentation

第六章 三相异步电动机的电气控制

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

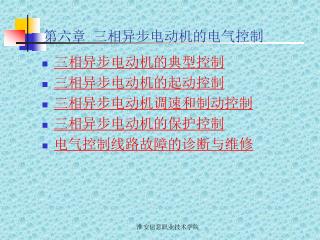

  1. 第六章 三相异步电动机的电气控制 • 三相异步电动机的典型控制 • 三相异步电动机的起动控制 • 三相异步电动机调速和制动控制 • 三相异步电动机的保护控制 • 电气控制线路故障的诊断与维修 淮安信息职业技术学院

  2. 三相异步电动机的典型控制 返回 • 点动控制 • 连续控制 • 点动、连续控制 • 正、反转控制 • 自动往返控制 • 顺序控制 • 多地控制 淮安信息职业技术学院

  3. A B C QS FU KM C' SB KM B' M 3~ 按下按钮（SB） 电机转动 触头（KM）闭合 线圈（KM）通电 按钮松开 电机停转 线圈（KM）断电 触头（KM）打开 点动控制 返回 控制电路 动作原理 主电路 淮安信息职业技术学院

  4. A B C QS 起动按钮 KM SB1 SB2 FU C' B' 停止按钮 自锁触头 KM KM 工作原理 M 3~ 连续控制 返回 电路 起动时，合上QS，引入三相电源。按下SB2，交流接触器KM线圈得电，主触头闭合，电动机接通电源直接起动。同时接触器自锁触头KM闭合，实现自锁。 停车时，按下停止按钮SB1将控制电路断开即可。此时，KM线圈失电，KM的所有触头复位，KM常开主触头打开，三相电源断开，电动机停止运转。松开SB1后，SB1虽能复位，但接触器线圈已不能再依靠自锁触头通电。 淮安信息职业技术学院

  5. A B C KM SB1 SB2 QS FR FU KM SB3 KM FR M 3~ 点动、连续控制 返回 控制电路 SB3：点动 SB2：连续运行 控制关系 主电路 淮安信息职业技术学院

  6. 正、反转控制 返回 • 正反转控制 • 带电气互锁的正反转控制 • 带有双重互锁的正反转控制 淮安信息职业技术学院

  7. FR KM1 SB1 SB2 B A C KM2 KM1 SB3 QS FU KM2 KM2 KM1 电机正转 按下SB2 M 3~ 电机反转 停车 按下SB3 按下SB1 FR 正、反转控制 返回 控制电路 操作过程： 注意：该电路必须先停车才能由正转到反转或由反转到正转。SBF和SBR不能同时按下，否则会造成短路！ 主电路 淮安信息职业技术学院

  8. FR KM1 KM2 SB1 SBF KM1 KM2 KM1 互锁 KM2 返回 带互锁的正反转控制 含有电气互锁的正反转控制 互锁作用：正转时，SB3不起作用；反转时，SB2不起作用。从而避免两接触器同时工作造成主回路短路。 淮安信息职业技术学院

  9. FR KMF KMR SB3 SB1 SB2 KM1 KMR KMF SB3 SB2 电气互锁 KMR 机械互锁 带有双重互锁的正反转控制 返回 含有双重互锁的正反转控制 淮安信息职业技术学院

  10. 自动往返控制 返回 • 控制要求： 按下起动按钮后，电动机根据撞快1或2可以自动实现正反转的循环运动，并具有零压、欠压、短路和过载保护。 • 控制电路 • 控制原则 行程控制原则 • 工作原理 如按下正转按钮SB2，KM1通电吸合并自锁，电动机作正向旋转带动机床运动部件左移。当运动部件移至左端并碰到SQ1时，将SQ1压下，其常闭触头断开，切断KM1接触器线圈电路，同时其常开触头闭合，接通反转接触器KM2线圈电路，此时电动机由正向旋转变为反向旋转，带动运动部件向右移动，直到压下SQ2限位开关电动机由反转又变成正转，这样驱动运动部件进行往复的循环运动。 淮安信息职业技术学院

  11. 撞块2 撞块1 工作台 SQ1 SQ2 床身 L1 L2 L3 FU2 FU1 SB2 SB3 KM2 KM1 KM2 KM1 SQ2 SQ1 KM1 KM2 FU2 KM2 KM1 自动往返运动的控制电路 返回 淮安信息职业技术学院

  12. 顺序控制 返回 • 主电路实现的顺序控制 • 特点 电动机M2的主电路接在电源接触器KM（或KM1）的主触头的下面，保证了只有当KM（或KM1）主触头闭合，电动机M1起动后，M2才可能起动。 • 控制电路 • 控制电路实现的顺序控制 • 控制电路 • 控制特点 a)线路特点是：电动机M2的控制电路先与接触器KM1的线圈并接，再与KM1的自锁触头串接，保证了M1起动后，M2才能起动的顺序要求。 b)线路的特点是：在电动机M2的控制电路中串接了接触器KM1的常开辅助触头。显然，只要M1不起动，KM1常开触点不闭合，KM2线圈就不能得电，M2电动机就不能起动。 c)实现了M1起动后，M2才能起动，而M2停止后，M1才能停止的的控制要求，即顺序起动、逆序停止。 淮安信息职业技术学院

  13. 主电路实现的顺序的控制电路 返回 淮安信息职业技术学院

  14. 控制电路实现顺序控制的控制电路 返回 淮安信息职业技术学院

  15. 多地控制 返回 • 概念 能在两地或多地控制同一台电动机的控制方式叫电动机的多地控制。 • 特点 两地的起动按钮并联在一起，停止按钮串联在一起。这样就可以分别在甲、乙两地起、停同一台电动机，达到操作方便的目的。 • 控制电路 淮安信息职业技术学院

  16. 乙 多地控制的控制电路 返回 淮安信息职业技术学院

  17. 异步电动机的起动控制 返回 • 鼠笼式异步电动机的起动控制 • 直接起动 • 开关控制电路 • 接触器控制电路 • 降压起动 • 定子回路串电阻降压起动控制电路 • Y-∆降压起动控制电路 • 自耦变压器降压起动控制电路 • 延边三角形降压起动控制电路 • 绕线式异步电动机的起动控制 • 转子绕组串电阻起动控制电路 • 时间原则转子串电阻起动控制 • 电流原则转子串电阻起动控制 • 转子绕组串频敏变阻器起动控制电路 淮安信息职业技术学院

  18. 开关控制电路 返回 • 控制电路 • 特点 采用开关控制的电路仅适用于不频繁起动的小容量电动机，它不能实现远距离控制和自动控制，也不能实现零压、欠压和过载保护。 淮安信息职业技术学院

  19. 接触器控制电路 返回 • 控制电路 • 工作原理 起动时，合上QS，引入三相电源。按下SB2，交流接触器KM线圈得电，主触头闭合，电动机接通电源直接起动。同时接触器自锁触头KM闭合，实现自锁。 停车时，按下停止按钮SB1将控制电路断开即可。此时，KM线圈失电，KM的所有触头复位，KM常开主触头打开，三相电源断开，电动机停止运转。松开SB1后，SB1虽能复位，但接触器线圈已不能再依靠自锁触头通电。 • 特点 • 熔断器FU作为电路短路保护 • 热继电器FR具有过载保护作用。 • 零压（失压）与欠压保护。 淮安信息职业技术学院

  20. 接触器控制的控制电路 返回 淮安信息职业技术学院

  21. 定子回路串电阻降压起动控制电路 返回 • 控制电路 • 工作原理 （a）电路的工作原理：合上电源开关QS，按起动按钮SB2，KM1得电吸合并自锁，电动机串电阻R起动。接触器KM1得电同时，时间继电器KT得电吸合，其延时闭合常开触点使接触器KM2经延时后得电，主电路电阻R被短接，电动机在全压下进入正常稳定运转。从主电路看，只要KM2得电就能使电动机正常运行。 缺点：电动机起动后KM1和KT一直得电，这是不必要的，且缩短了元件的使用寿命。 （b）电路的工作原理：接触器KM2得电后，用其常闭触点将KM1及KT的线圈电路切断，同时KM2自锁。这样，在电动机起动后，只有KM2得电使之正常运行。 淮安信息职业技术学院

  22. 定子回路串电阻控制电路 返回 淮安信息职业技术学院

  23. KM1自锁触头闭合 KM1线圈得电 KM1主触头闭合 电动机Y形起动 KM3主触头闭合 KM3线圈得电 KM3互锁触头分断 按下SB2 KM3线圈得电 KT常闭触头延时闭合 电动机暂时断电 KM3主触头分断 电动机暂时断电 电动机暂时断电 KT线圈通电 KM3互锁触头闭合 KM2线圈得电 KT常开触头延时闭合 KM2主触头闭合 电动机△形联结全压运行 KM2自锁触头闭合 KM2互锁触头分断 KT线圈断电 KT触头分断 Y-∆降压起动控制电路 返回 • 控制电路 • 工作原理 淮安信息职业技术学院

  24. Y-∆降压起动控制电路 返回 淮安信息职业技术学院

  25. 自耦变压器降压起动控制电路 返回 淮安信息职业技术学院

  26. 延边三角形降压起动控制电路 返回 淮安信息职业技术学院

  27. 三相异步电动机调速和制动控制 返回 • 三相异步电动机的变极调速控制 • 三相异步电动机的制动控制 淮安信息职业技术学院

  28. 三相异步电动机的变极调速控制 返回 • 控制要求 通过改变定子绕组的接法从而实现三相异步电动机转速的改变。 • 控制方法 用双速开关(不能带负荷起动)或交流接触器（连接出线端）控制。 • 控制电路 • 控制特点 淮安信息职业技术学院

  29. SB3 变极调速控制电路 返回 淮安信息职业技术学院

  30. 三相异步电动机的制动控制 返回 • 反接制动控制 • 能耗制动控制 淮安信息职业技术学院

  31. 反接制动控制 返回 • 控制要求 主要控制三相异步电动机在停车时能自动进入反接制动状态（改变任意两相电流相序并接入制动电阻），实现快速停车，停车后所有线圈均失电，相关触头均处于常态。 • 控制方法 通过改变电动机电源的相序，使定子绕组产生相反方向的旋转磁场，因而产生制动转矩的一种制动方法。 • 控制电路 • 单向反接制动控制 • 可逆运行反接制动控制 淮安信息职业技术学院

  32. 单向反接制动控制 返回 淮安信息职业技术学院

  33. KA1 FR SB1 可逆运行反接制动控制 返回 淮安信息职业技术学院

  34. 能耗制动控制 返回 • 控制要求 主要控制三相异步电动机在停车时能自动进入能耗制动状态（脱离三相交流电接入直流电），实现快速停车，停车后所有线圈均失电，相关触头均处于常态。 • 控制方法 • 时间控制原则 • 速度控制原则 • 控制电路 • 单向运行能耗制动控制 • 可逆运行能耗制动控制 淮安信息职业技术学院

  35. 时间控制原则的单向运行能耗制动控制 返回 淮安信息职业技术学院

  36. KM2 KM1 KM2 KM1 速度控制原则的单向运行能耗制动控制 返回 淮安信息职业技术学院

  37. 可逆运行能耗制动控制 返回 淮安信息职业技术学院

  38. 三相异步电动机的保护控制 返回 • 短路保护 常用的短路保护电器是熔断器和自动空气断路器。 • 过载保护 常用的过载保护元件是热继电器。 • 过流保护 过流保护常用电磁式过电流继电器实现。 • 欠压保护 实现欠压保护的电器是接触器和电磁式电压继电器。 • 零压保护 常用的失压保护电器是接触器和中间继电器。 淮安信息职业技术学院

  39. 控制线路故障的诊断与维修 返回 • 电气设备的维护和保养 • 电气控制线路的故障检修 淮安信息职业技术学院

  40. 电气设备的维护和保养 返回 • 检查电动机 • 检查控制和保护电器 • 检查电气线路 • 检查限位开关 淮安信息职业技术学院

  41. 电气控制线路的故障检修 返回 • 检修前的故障调查 故障调查主要有问、看、听、摸几个步骤。 • 根据电路、设备的结构及工作原理直观查找故障范围 • 从控制电路动作顺序检查故障范围 • 仪表测量检查 • 电压测量法 • 电阻测量法 • 机械故障检查 淮安信息职业技术学院
