1. ΟΙΚΟΝΟΜΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΘΗΝΩΝΠΡΟΓΡΑΜΜΑ ΜΕΤΑΠΤΥΧΙΑΚΩΝ ΣΠΟΥΔΩΝ ΣΤΑ ΠΛΗΡΟΦΟΡΙΑΚΑ ΣΥΣΤΗΜΑΤΑΜεταπτυχιακή ΕργασίαΕπιβλέπων Καθηγητής: Γ.Πολύζος Εξωτερικός Αξιολογητής: Γ.ΣταμούληςΤίτλος: Μελέτη των υπηρεσιών που εξαρτώνται από την τοποθεσία (Location Based Services – LBS) και υλοποίηση πρότυπης υπηρεσίας για το χώρο του κινητού μάρκετινγκ (mobile marketing) Βερβερίδης Χριστόφορος20/2/2002

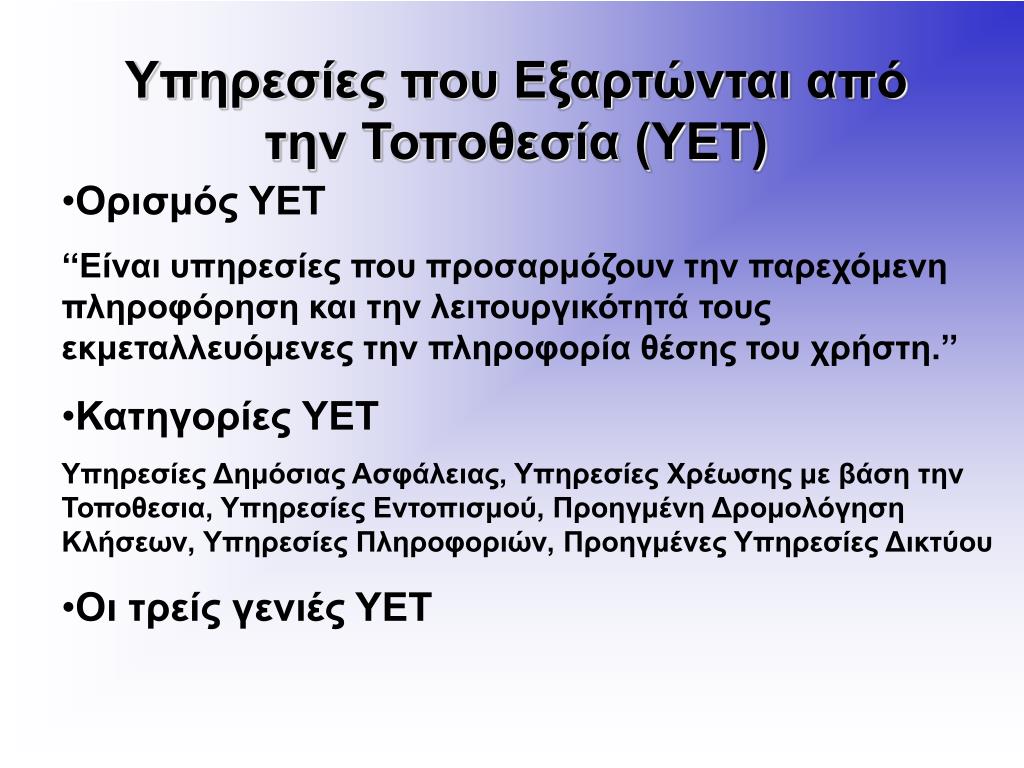

2. Υπηρεσίες που Εξαρτώνται από την Τοποθεσία (ΥΕΤ) • Ορισμός ΥΕΤ ‘‘Είναι υπηρεσίες που προσαρμόζουν την παρεχόμενη πληροφόρηση και την λειτουργικότητά τους εκμεταλλευόμενες την πληροφορία θέσης του χρήστη.’’ • Κατηγορίες ΥΕΤ Υπηρεσίες Δημόσιας Ασφάλειας, Υπηρεσίες Χρέωσης με βάση την Τοποθεσια, Υπηρεσίες Εντοπισμού, Προηγμένη Δρομολόγηση Κλήσεων, Υπηρεσίες Πληροφοριών, Προηγμένες Υπηρεσίες Δικτύου • Οι τρείς γενιές ΥΕΤ

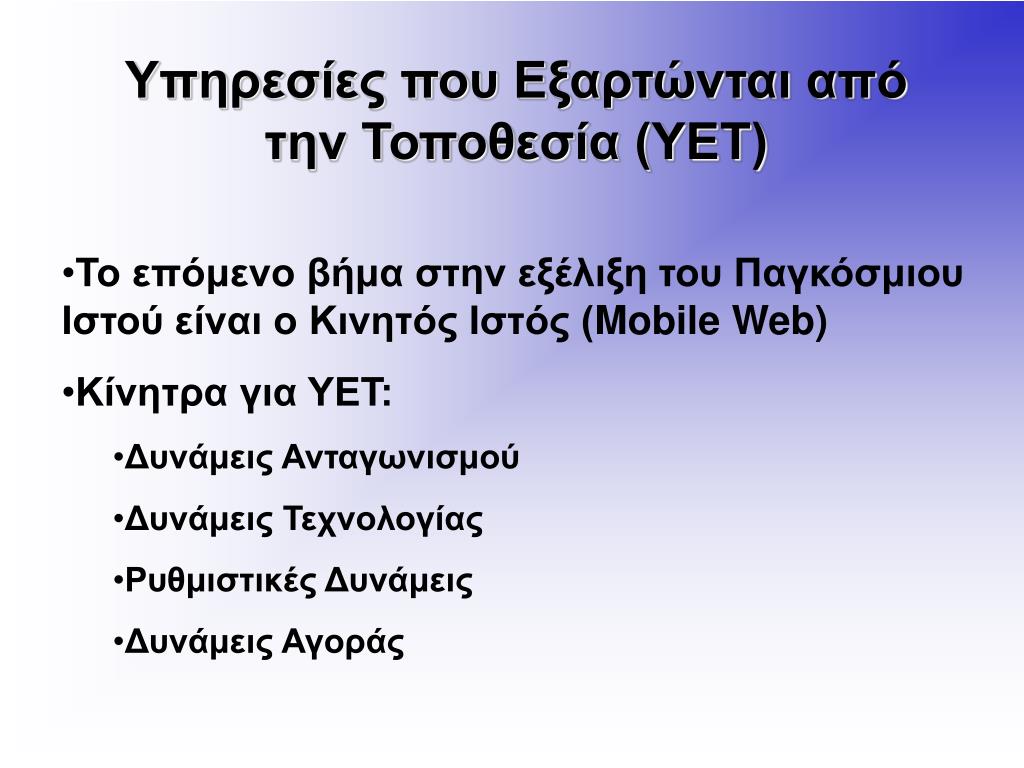

3. Υπηρεσίες που Εξαρτώνται από την Τοποθεσία (ΥΕΤ) • Το επόμενο βήμα στην εξέλιξη του Παγκόσμιου Ιστού είναι ο Κινητός Ιστός (Mobile Web) • Κίνητρα για ΥΕΤ: • Δυνάμεις Ανταγωνισμού • Δυνάμεις Τεχνολογίας • Ρυθμιστικές Δυνάμεις • Δυνάμεις Αγοράς

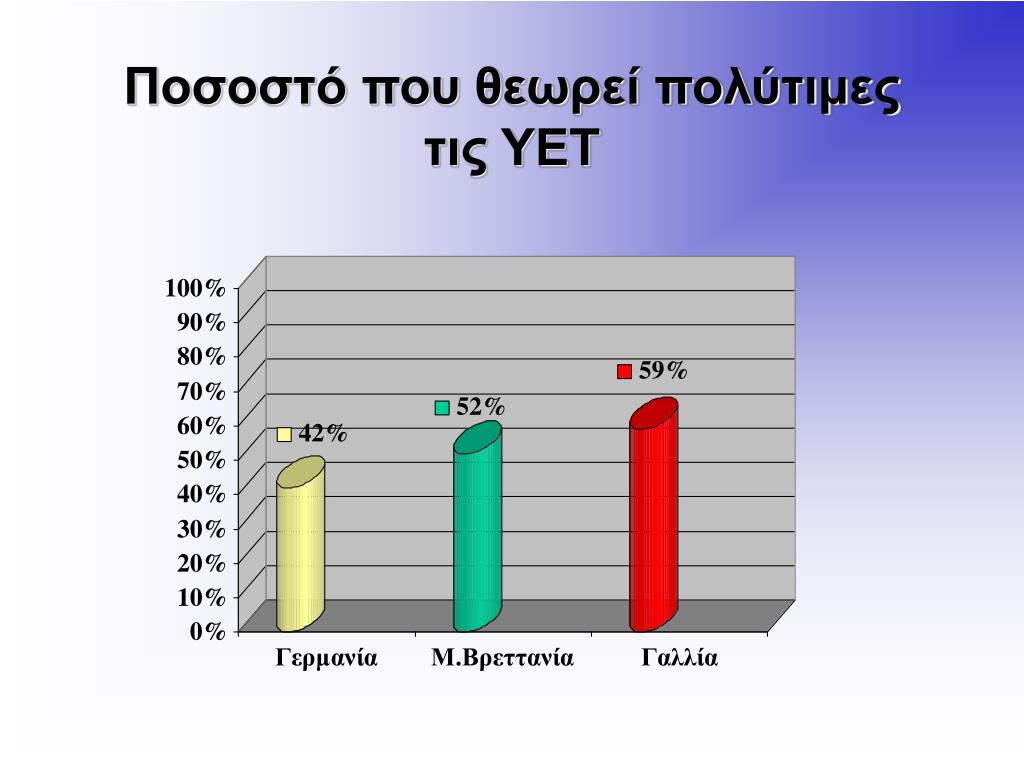

4. Ποσοστό που θεωρεί πολύτιμες τις ΥΕΤ

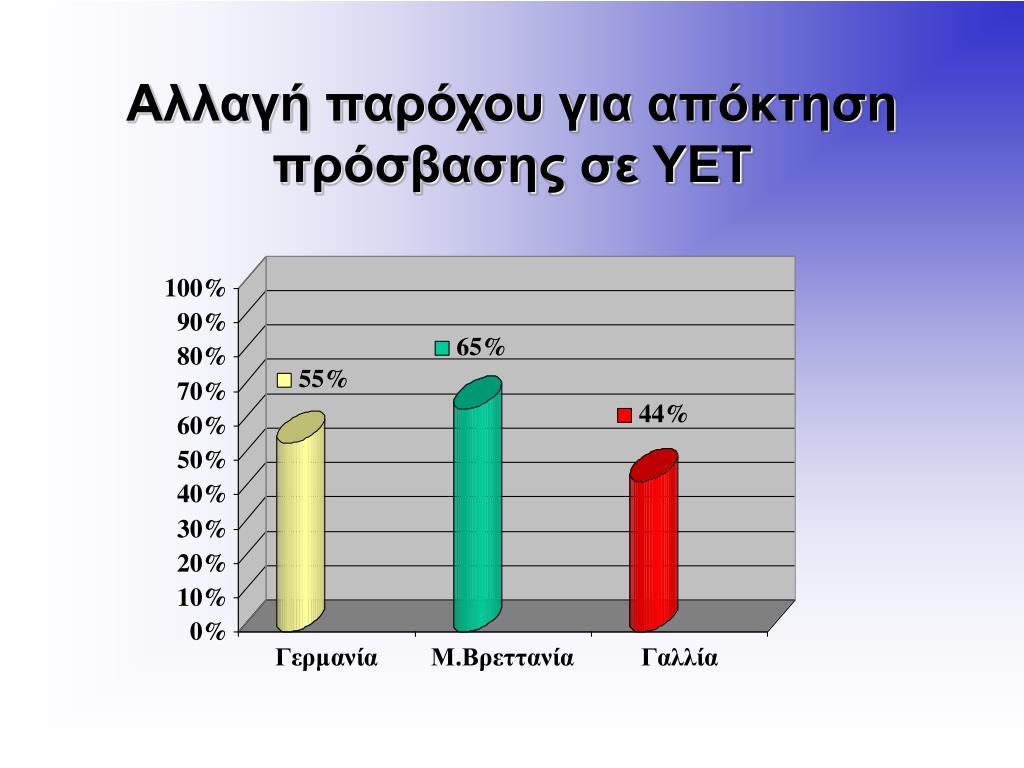

5. Αλλαγή παρόχου για απόκτηση πρόσβασης σε ΥΕΤ

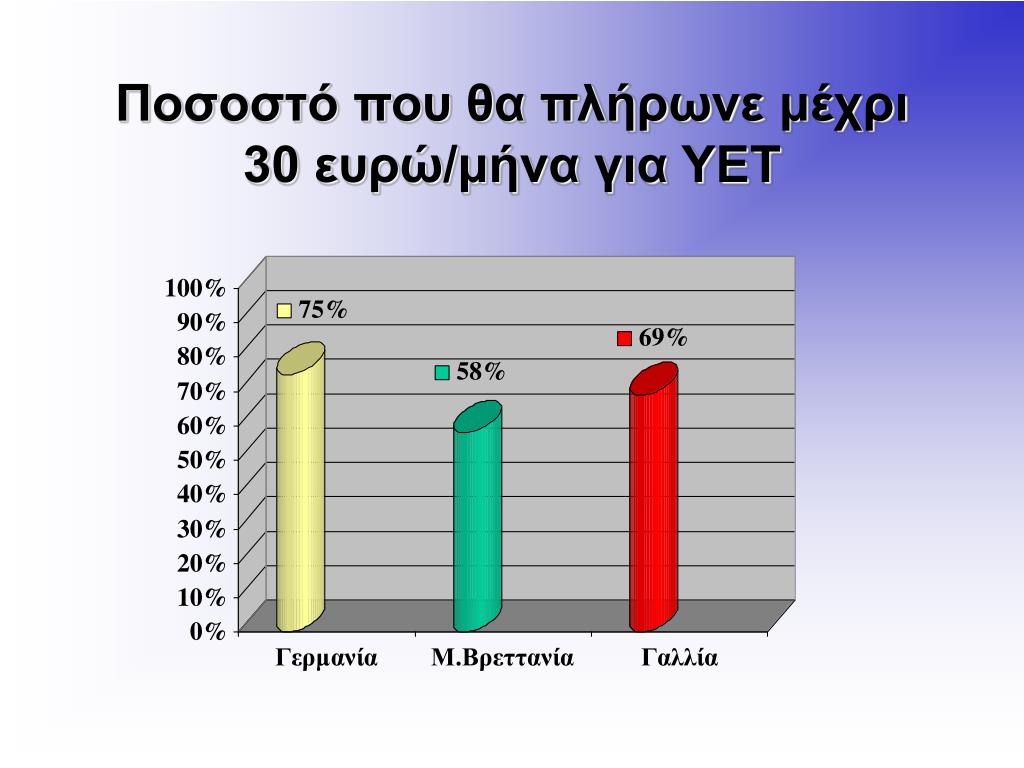

6. Ποσοστό που θα πλήρωνε μέχρι 30 ευρώ/μήνα για ΥΕΤ

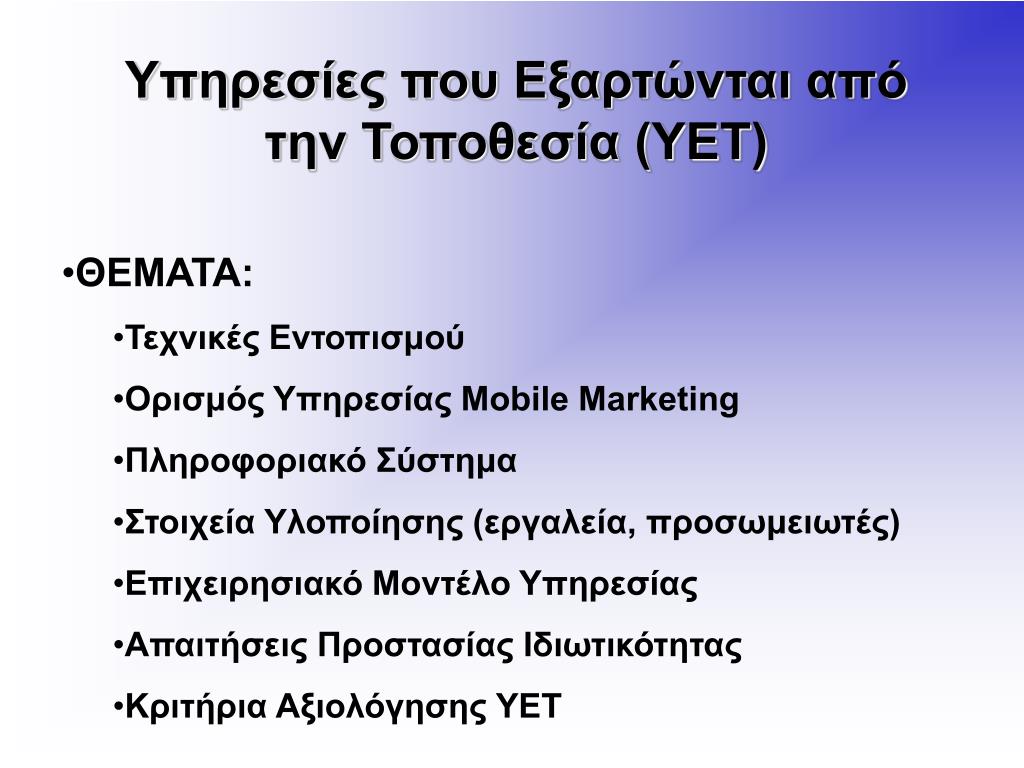

7. Υπηρεσίες που Εξαρτώνται από την Τοποθεσία (ΥΕΤ) • ΘΕΜΑΤΑ: • Τεχνικές Εντοπισμού • Ορισμός Υπηρεσίας Mobile Marketing • Πληροφοριακό Σύστημα • Στοιχεία Υλοποίησης (εργαλεία, προσωμειωτές) • Επιχειρησιακό Μοντέλο Υπηρεσίας • Απαιτήσεις Προστασίας Ιδιωτικότητας • Κριτήρια Αξιολόγησης ΥΕΤ

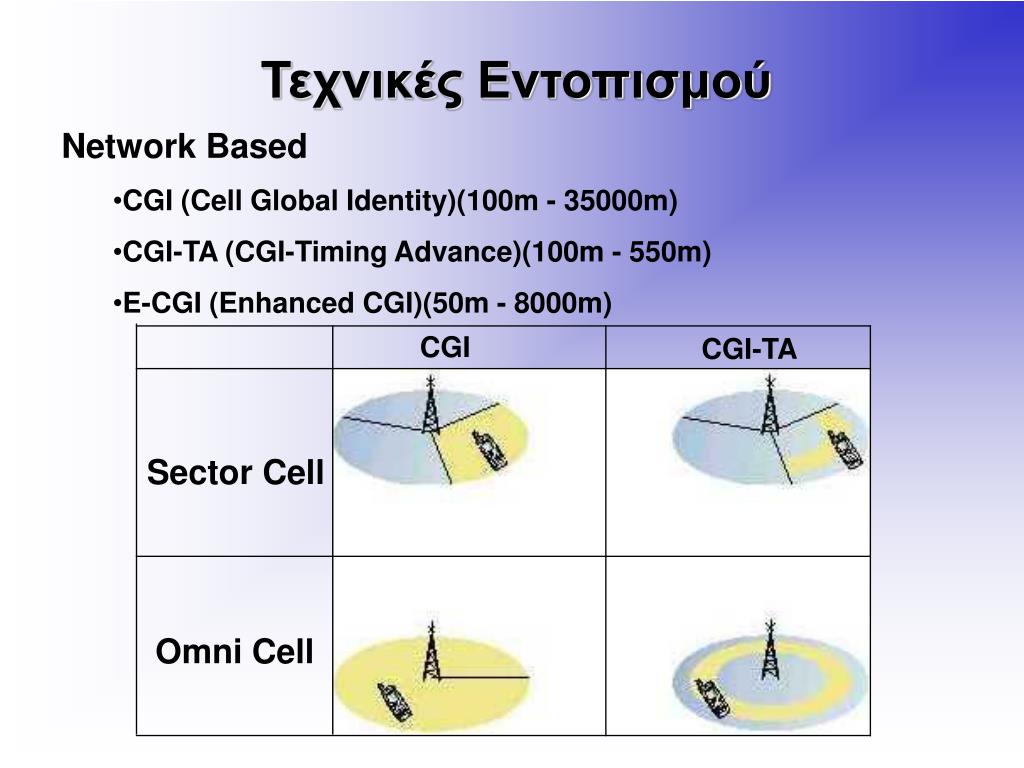

8. Τεχνικές Εντοπισμού Network Based • CGI (Cell Global Identity)(100m - 35000m) • CGI-TA (CGI-Timing Advance)(100m - 550m) • E-CGI (Enhanced CGI)(50m - 8000m) CGI CGI-TA Sector Cell Omni Cell

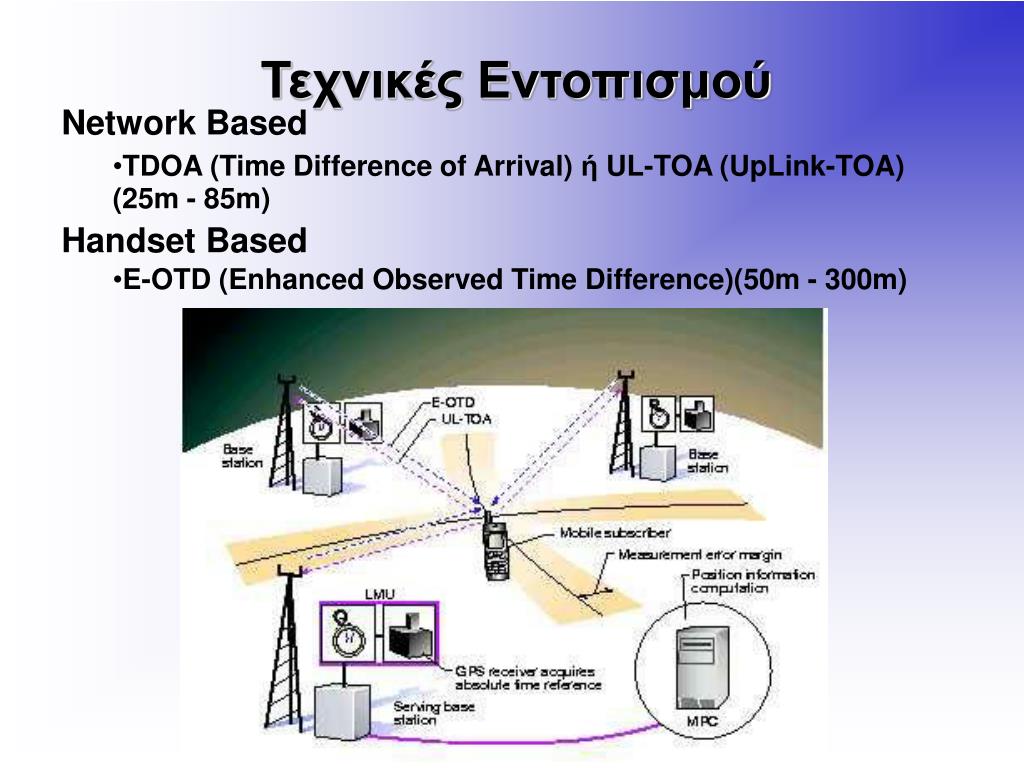

9. Τεχνικές Εντοπισμού Network Based • TDOA (Time Difference of Arrival) ή UL-TOA (UpLink-TOA) (25m - 85m) Handset Based • E-OTD (Enhanced Observed Time Difference)(50m - 300m)

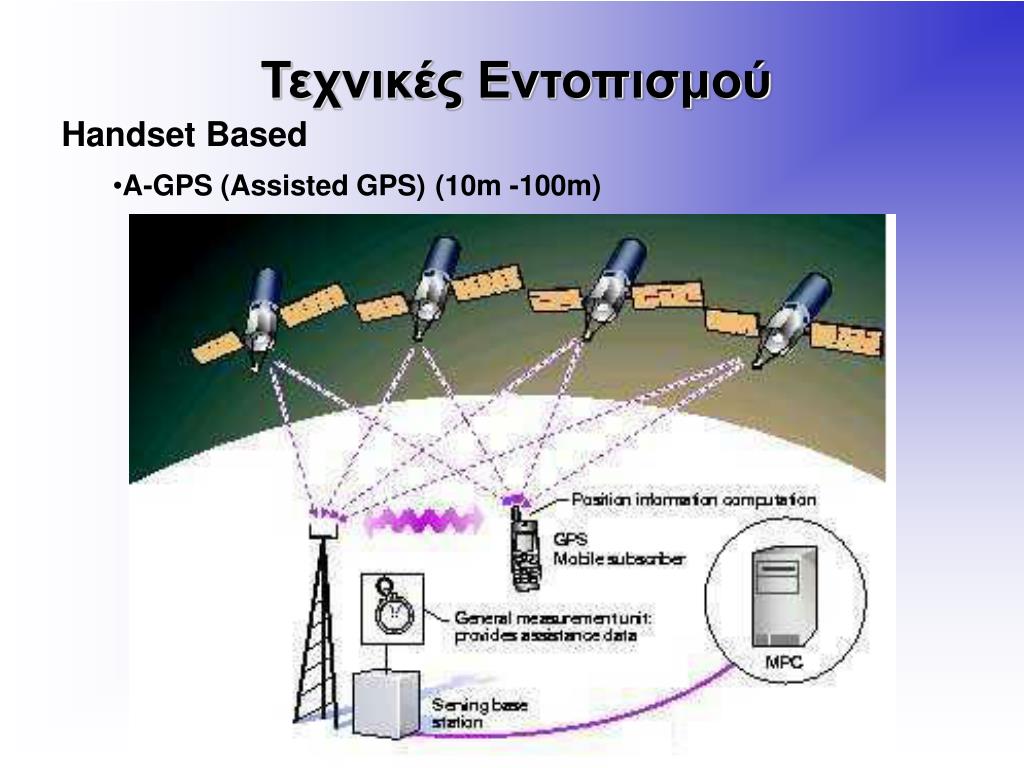

10. Τεχνικές Εντοπισμού Handset Based • A-GPS (Assisted GPS)(10m -100m)

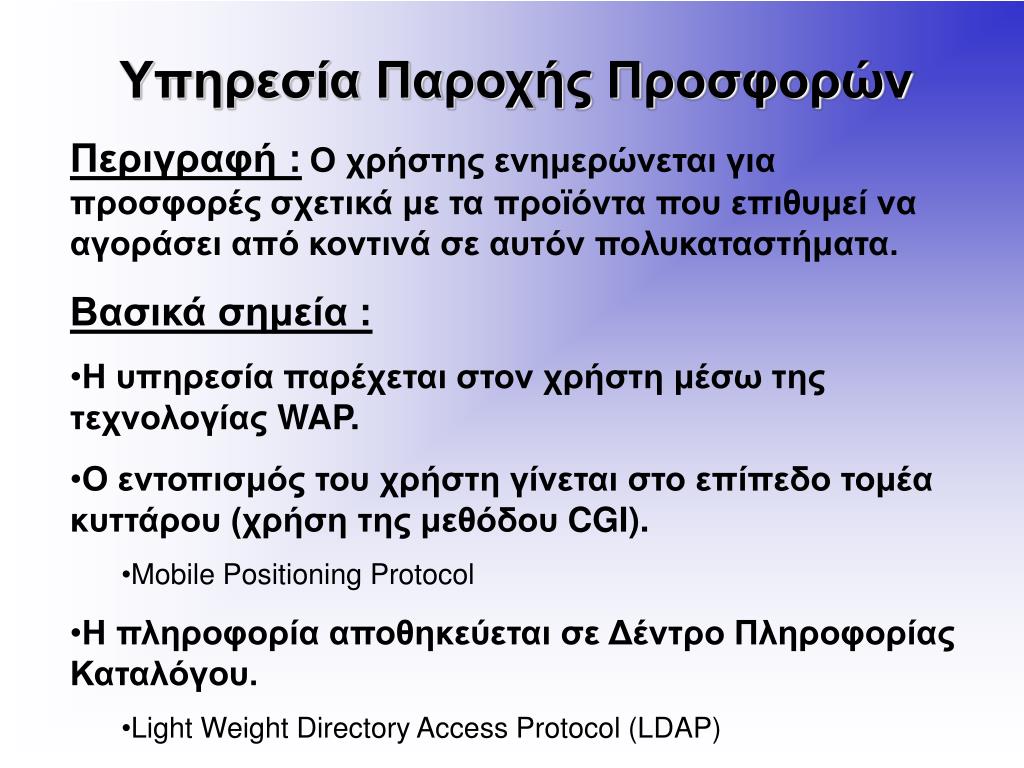

11. Yπηρεσία Παροχής Προσφορών Περιγραφή :Ο χρήστης ενημερώνεται για προσφορές σχετικά με τα προϊόντα που επιθυμεί να αγοράσει από κοντινά σε αυτόν πολυκαταστήματα. Βασικά σημεία : • Η υπηρεσία παρέχεται στον χρήστη μέσω της τεχνολογίας WAP. • Ο εντοπισμός του χρήστη γίνεται στο επίπεδο τομέα κυττάρου (χρήση της μεθόδου CGI). • Mobile Positioning Protocol • Η πληροφορία αποθηκεύεται σε Δέντρο Πληροφορίας Καταλόγου. • Light Weight Directory Access Protocol (LDAP)

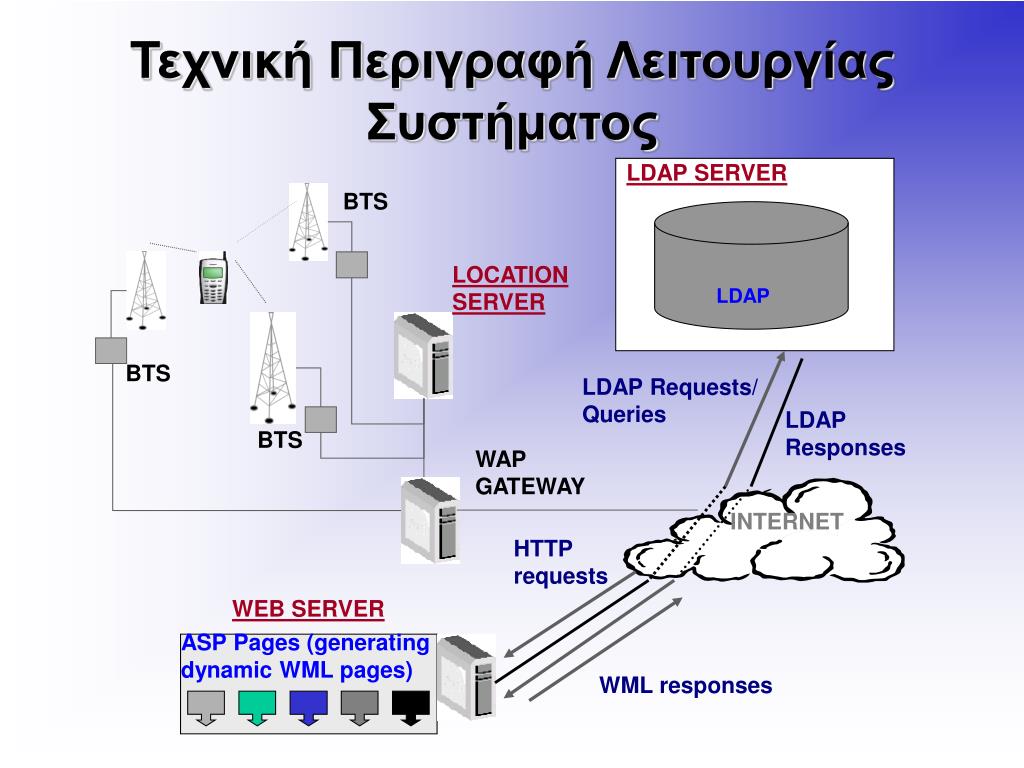

12. INTERNET Τεχνική Περιγραφή Λειτουργίας Συστήματος LDAP SERVER BTS LDAP LOCATION SERVER BTS LDAP Requests/ Queries LDAP Responses BTS WAP GATEWAY HTTP requests WEB SERVER ASP Pages (generating dynamic WML pages) WML responses

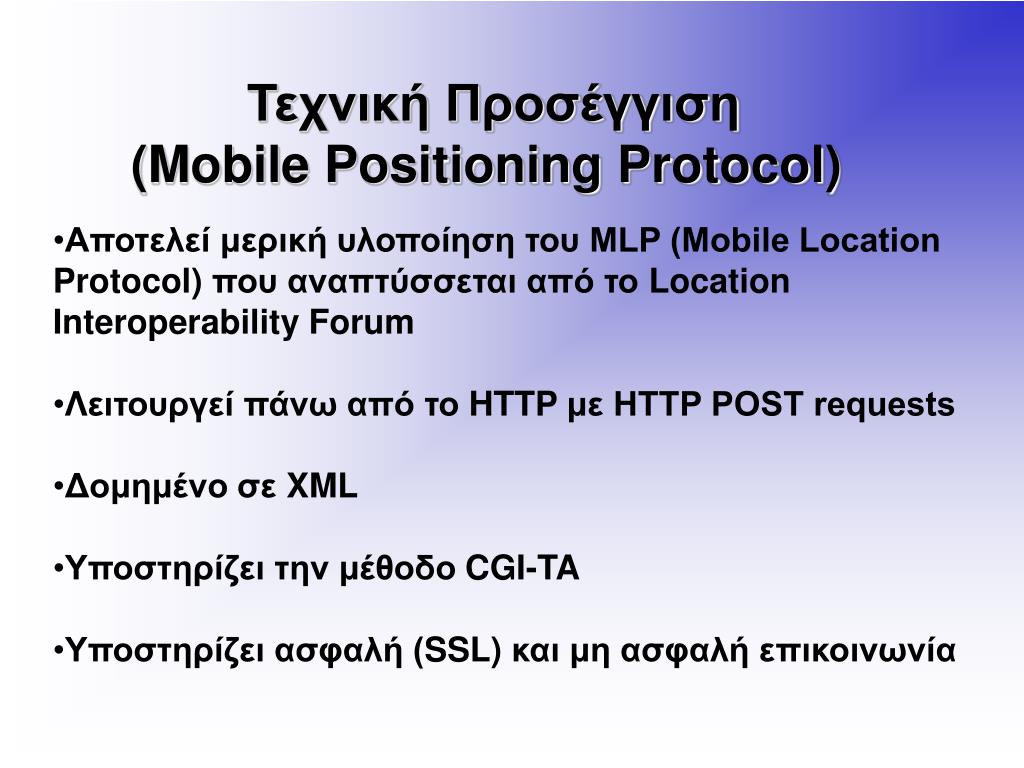

13. Τεχνική Προσέγγιση (Mobile Positioning Protocol) Αποτελεί μερική υλοποίηση του MLP (Mobile Location Protocol) που αναπτύσσεται από το Location Interoperability Forum Λειτουργεί πάνω από το HTTP με HTTP POST requests Δομημένο σε XML Υποστηρίζει την μέθοδο CGI-TA Υποστηρίζει ασφαλή (SSL) και μη ασφαλή επικοινωνία

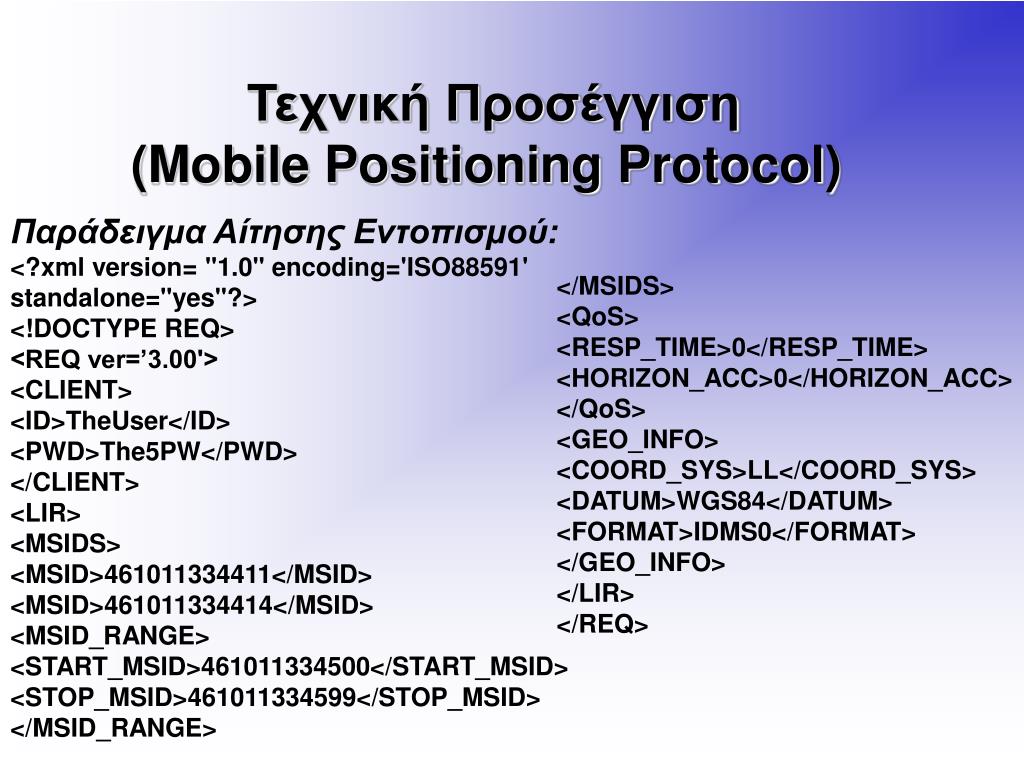

14. Τεχνική Προσέγγιση (Mobile Positioning Protocol) Παράδειγμα Αίτησης Εντοπισμού: <?xml version= "1.0" encoding='ISO­8859­1' standalone="yes"?> <!DOCTYPE REQ> <REQ ver=’3.00'> <CLIENT> <ID>TheUser</ID> <PWD>The5PW</PWD> </CLIENT> <LIR> <MSIDS> <MSID>461011334411</MSID> <MSID>461011334414</MSID> <MSID_RANGE> <START_MSID>461011334500</START_MSID> <STOP_MSID>461011334599</STOP_MSID> </MSID_RANGE> </MSIDS> <QoS> <RESP_TIME>0</RESP_TIME> <HORIZON_ACC>0</HORIZON_ACC> </QoS> <GEO_INFO> <COORD_SYS>LL</COORD_SYS> <DATUM>WGS­84</DATUM> <FORMAT>IDMS0</FORMAT> </GEO_INFO> </LIR> </REQ>

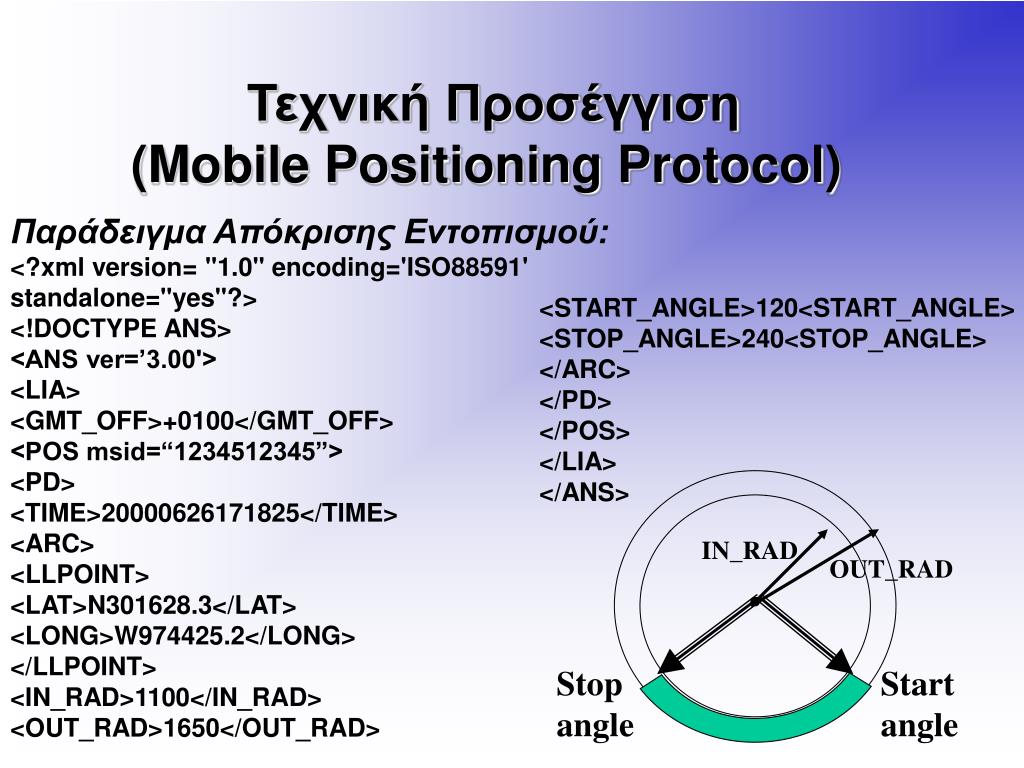

15. Τεχνική Προσέγγιση (Mobile Positioning Protocol) Παράδειγμα Απόκρισης Εντοπισμού: <?xml version= "1.0" encoding='ISO­8859­1' standalone="yes"?> <!DOCTYPE ANS> <ANS ver=’3.00'> <LIA> <GMT_OFF>+0100</GMT_OFF> <POS msid=“1234512345”> <PD> <TIME>20000626171825</TIME> <ARC> <LLPOINT> <LAT>N301628.3</LAT> <LONG>W974425.2</LONG> </LLPOINT> <IN_RAD>1100</IN_RAD> <OUT_RAD>1650</OUT_RAD> <START_ANGLE>120<START_ANGLE> <STOP_ANGLE>240<STOP_ANGLE> </ARC> </PD> </POS> </LIA> </ANS> IN_RAD OUT_RAD Stop angle Start angle

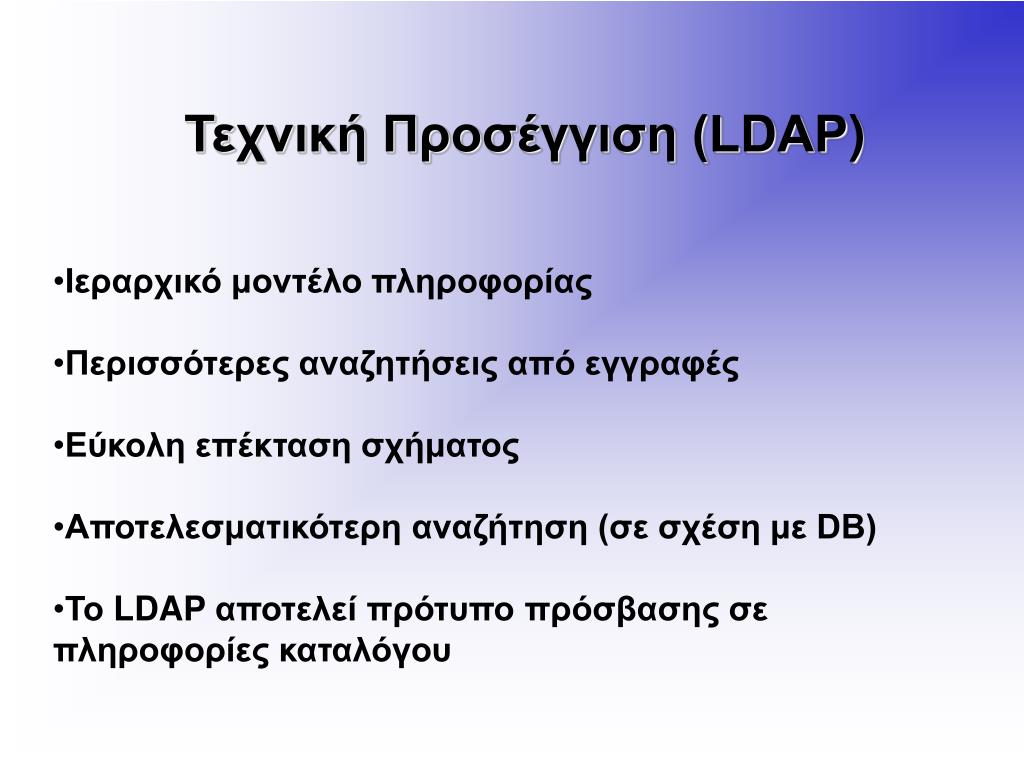

16. Τεχνική Προσέγγιση (LDAP) Ιεραρχικό μοντέλο πληροφορίας Περισσότερες αναζητήσεις από εγγραφές Εύκολη επέκταση σχήματος Αποτελεσματικότερη αναζήτηση (σε σχέση με DB) Το LDAP αποτελεί πρότυπο πρόσβασης σε πληροφορίες καταλόγου

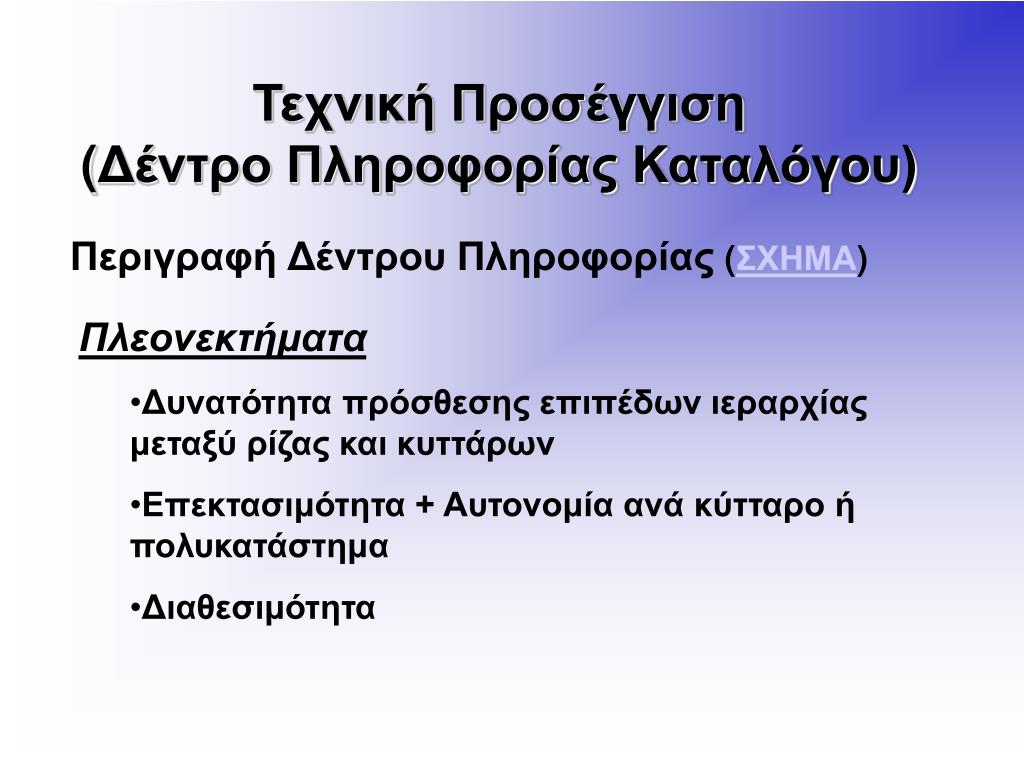

17. Τεχνική Προσέγγιση (Δέντρο Πληροφορίας Καταλόγου) Περιγραφή Δέντρου Πληροφορίας (ΣΧΗΜΑ) Πλεονεκτήματα • Δυνατότητα πρόσθεσης επιπέδων ιεραρχίας μεταξύ ρίζας και κυττάρων • Επεκτασιμότητα + Αυτονομία ανά κύτταρο ή πολυκατάστημα • Διαθεσιμότητα

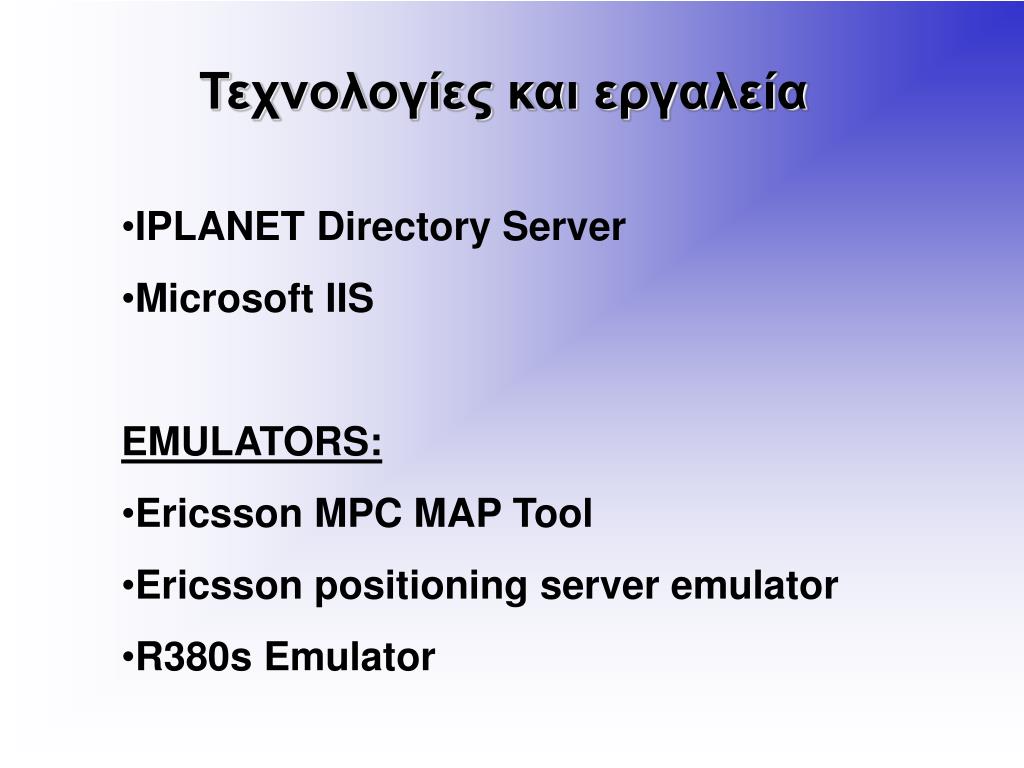

18. Τεχνολογίες και εργαλεία • IPLANET Directory Server • Microsoft IIS EMULATORS: • Ericsson MPC MAP Tool • Ericsson positioning server emulator • R380s Emulator

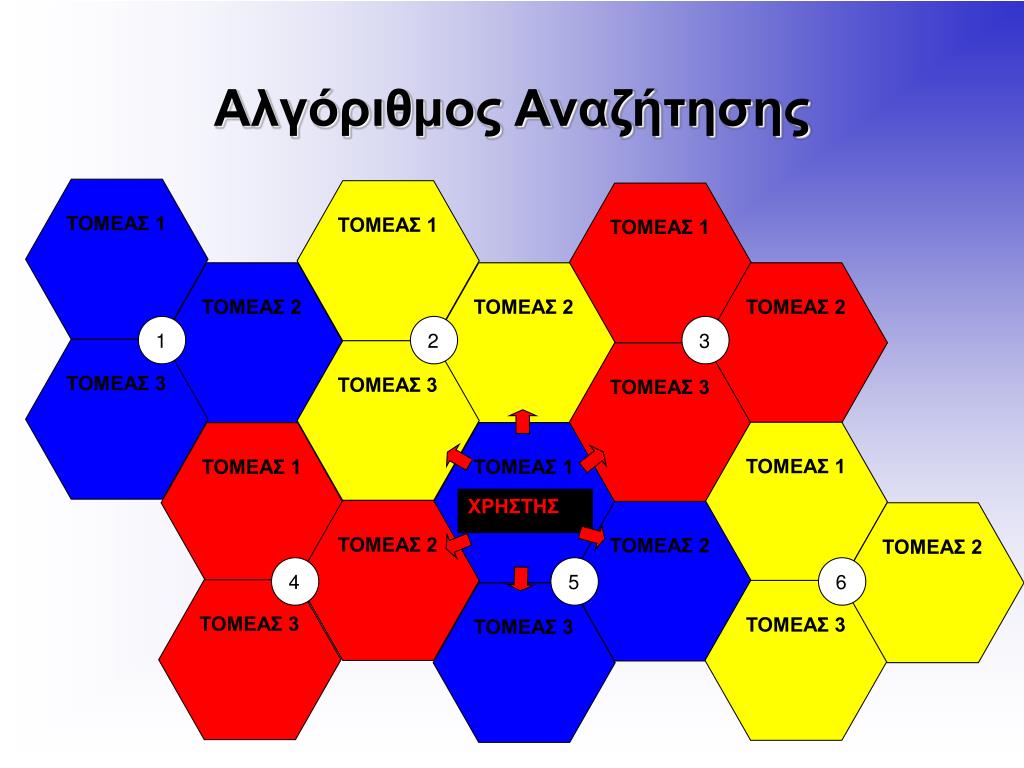

19. Αλγόριθμος Αναζήτησης ΤΟΜΕΑΣ 1 ΤΟΜΕΑΣ 1 ΤΟΜΕΑΣ 1 ΤΟΜΕΑΣ 2 ΤΟΜΕΑΣ 2 ΤΟΜΕΑΣ 2 1 2 3 ΤΟΜΕΑΣ 3 ΤΟΜΕΑΣ 3 ΤΟΜΕΑΣ 3 ΤΟΜΕΑΣ 1 ΤΟΜΕΑΣ 1 ΤΟΜΕΑΣ 1 ΧΡΗΣΤΗΣ ΤΟΜΕΑΣ 2 ΤΟΜΕΑΣ 2 ΤΟΜΕΑΣ 2 4 5 6 ΤΟΜΕΑΣ 3 ΤΟΜΕΑΣ 3 ΤΟΜΕΑΣ 3

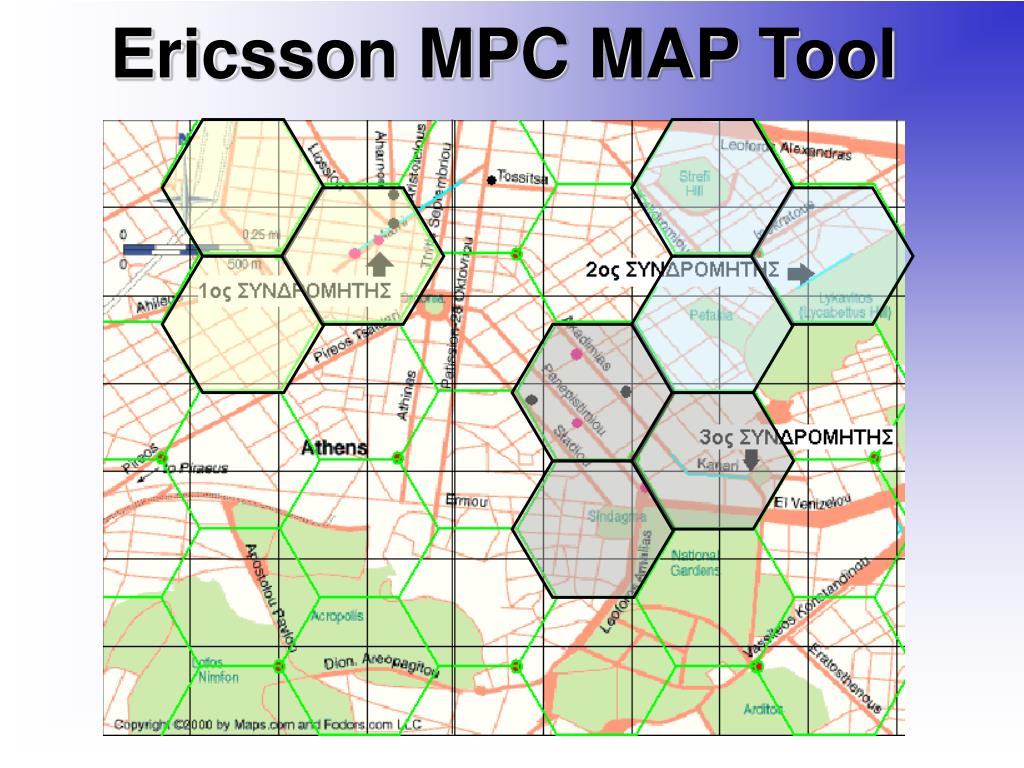

20. Ericsson MPC MAP Tool

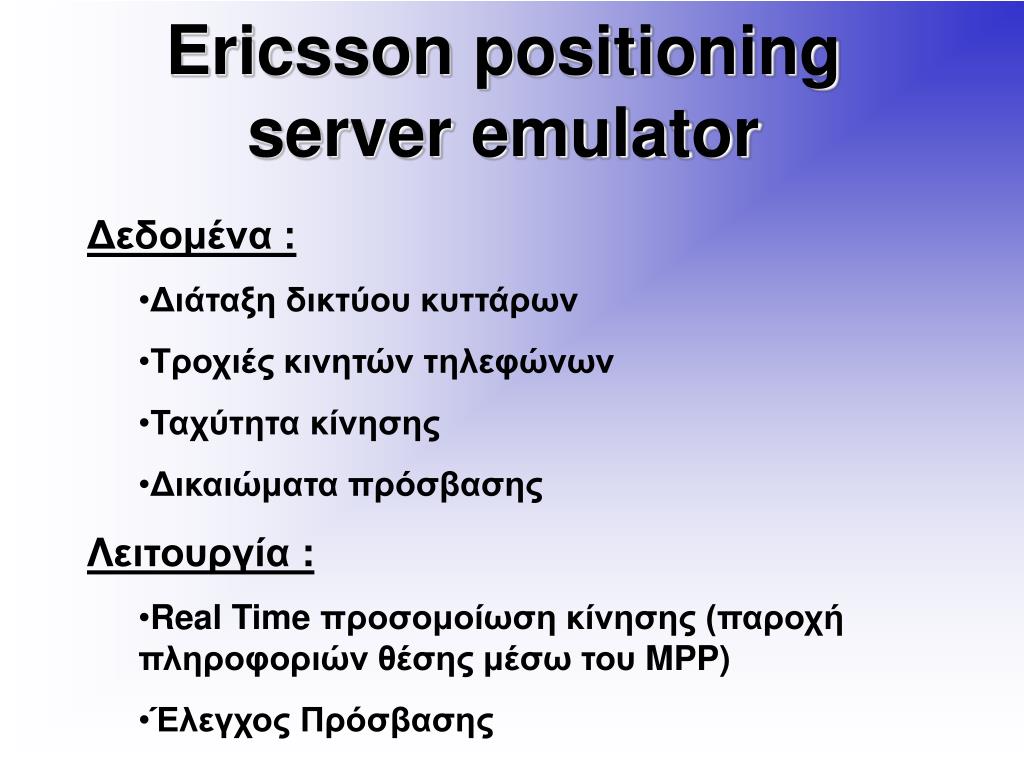

21. Ericsson positioning server emulator Δεδομένα : • Διάταξη δικτύου κυττάρων • Τροχιές κινητών τηλεφώνων • Ταχύτητα κίνησης • Δικαιώματα πρόσβασης Λειτουργία : • Real Time προσομοίωση κίνησης (παροχή πληροφοριών θέσης μέσω του MPP) • Έλεγχος Πρόσβασης

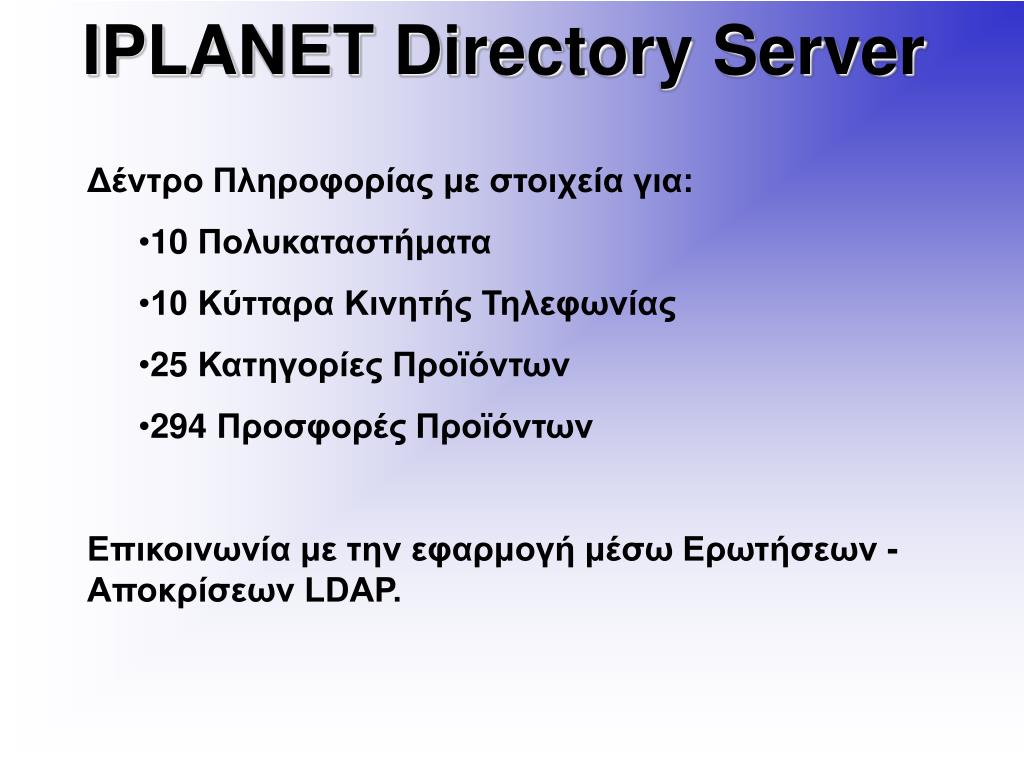

22. IPLANET Directory Server Δέντρο Πληροφορίας με στοιχεία για: • 10 Πολυκαταστήματα • 10 Κύτταρα Κινητής Τηλεφωνίας • 25 Κατηγορίες Προϊόντων • 294 Προσφορές Προϊόντων Επικοινωνία με την εφαρμογή μέσω Ερωτήσεων -Αποκρίσεων LDAP.

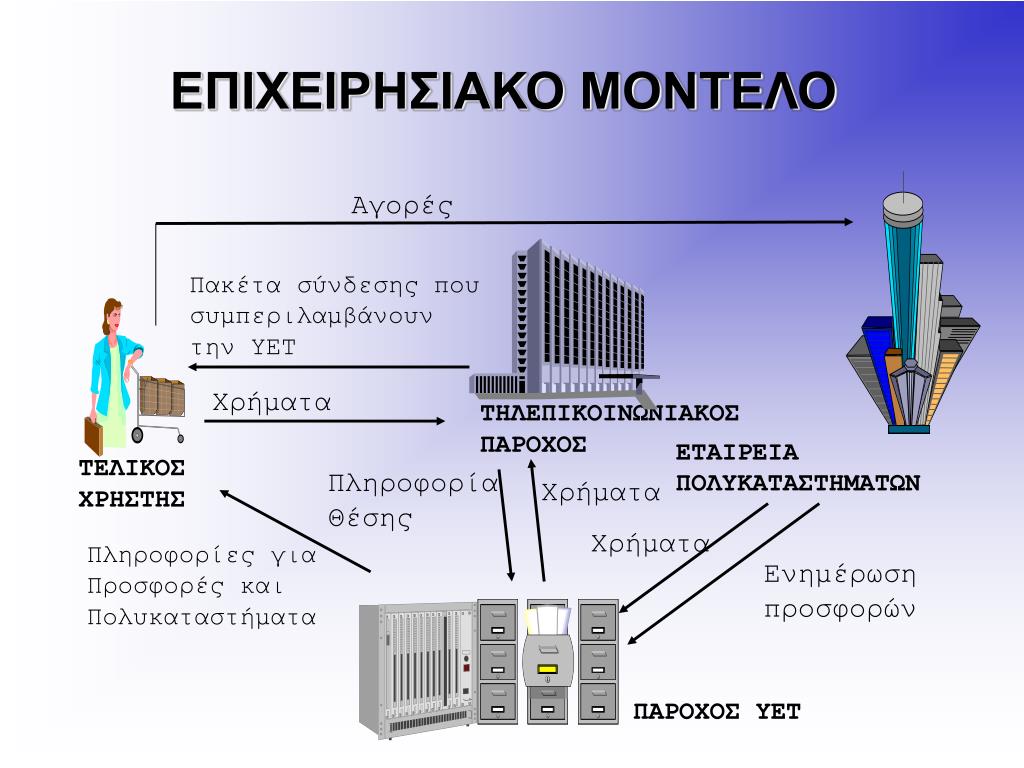

23. ΕΠΙΧΕΙΡΗΣΙΑΚΟ ΜΟΝΤΕΛΟ Αγορές Πακέτα σύνδεσης που συμπεριλαμβάνουν την ΥΕΤ Χρήματα ΤΗΛΕΠΙΚΟΙΝΩΝΙΑΚΟΣ ΠΑΡΟΧΟΣ ΕΤΑΙΡΕΙΑ ΠΟΛΥΚΑΤΑΣΤΗΜΑΤΩΝ ΤΕΛΙΚΟΣ ΧΡΗΣΤΗΣ ΠληροφορίαΘέσης Χρήματα Χρήματα Πληροφορίες για Προσφορές και Πολυκαταστήματα Ενημέρωση προσφορών ΠΑΡΟΧΟΣ ΥΕΤ

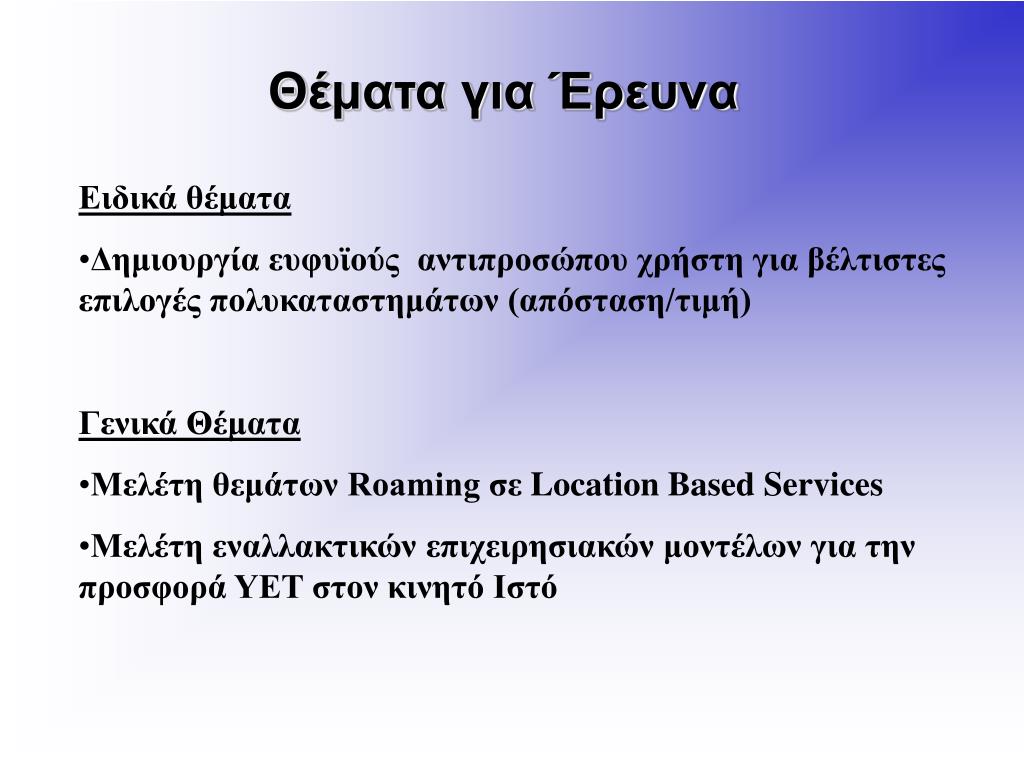

24. Θέματα για Έρευνα Ειδικά θέματα • Δημιουργία ευφυϊούς αντιπροσώπου χρήστη για βέλτιστες επιλογές πολυκαταστημάτων (απόσταση/τιμή) Γενικά Θέματα • Μελέτη θεμάτων Roaming σε Location Based Services • Μελέτη εναλλακτικών επιχειρησιακών μοντέλων για την προσφορά ΥΕΤ στον κινητό Ιστό

25. Ευχαριστώ για την προσοχή σας

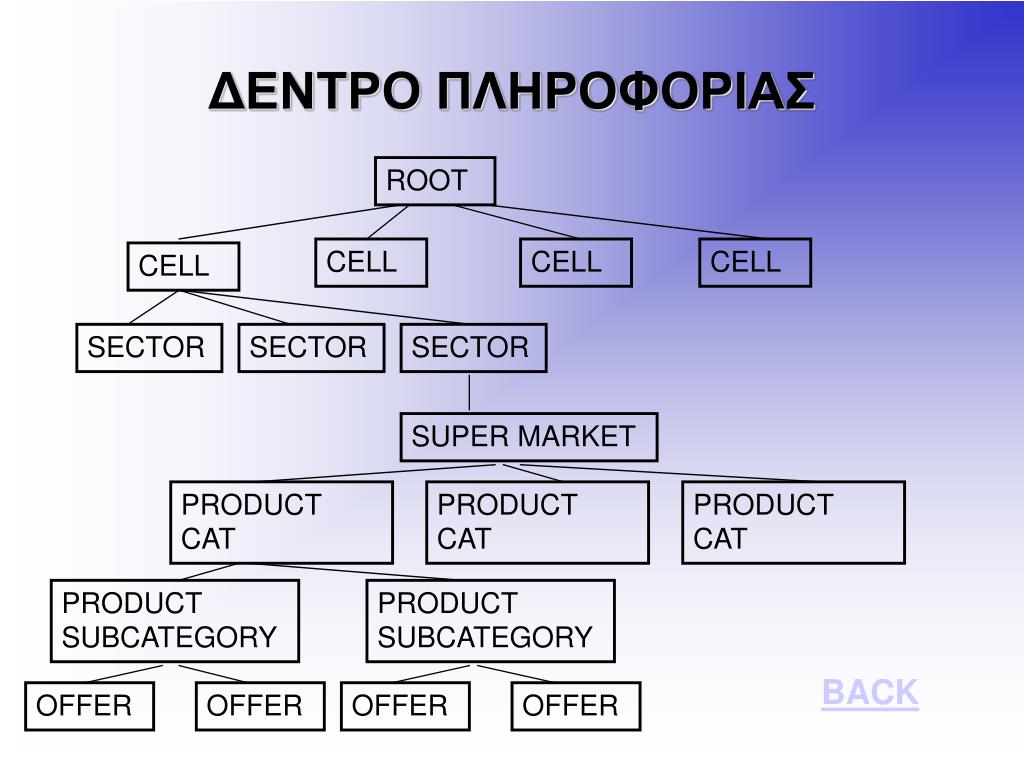

26. ΔΕΝΤΡΟ ΠΛΗΡΟΦΟΡΙΑΣ ROOT CELL CELL CELL CELL SECTOR SECTOR SECTOR SUPER MARKET PRODUCT CAT PRODUCT CAT PRODUCT CAT PRODUCT SUBCATEGORY PRODUCT SUBCATEGORY BACK OFFER OFFER OFFER OFFER
