  1. 电气与电子测量实验 硬件电路原理介绍

  2. 电源模块 1 交流电压测量模块 2 钳形互感器测交流电流模块 3 PT100测量温度模块 霍尔电流互感器测量模块 5 4 各个模块

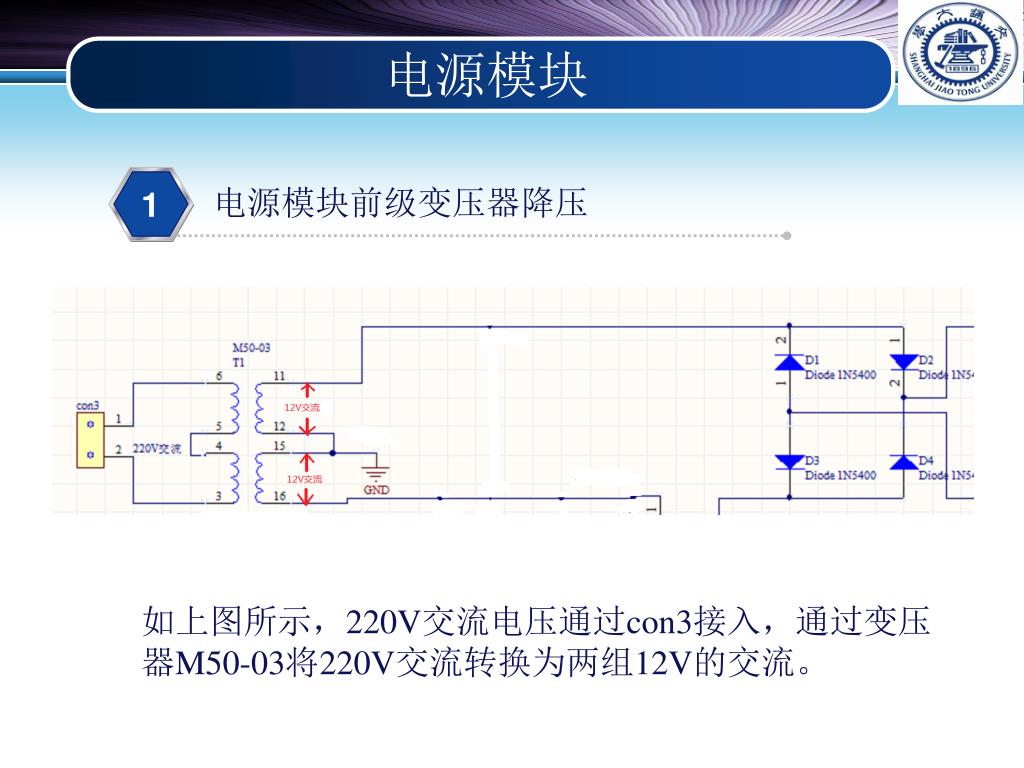

  3. 电源模块前级变压器降压 1 电源模块 如上图所示，220V交流电压通过con3接入，通过变压器M50-03将220V交流转换为两组12V的交流。

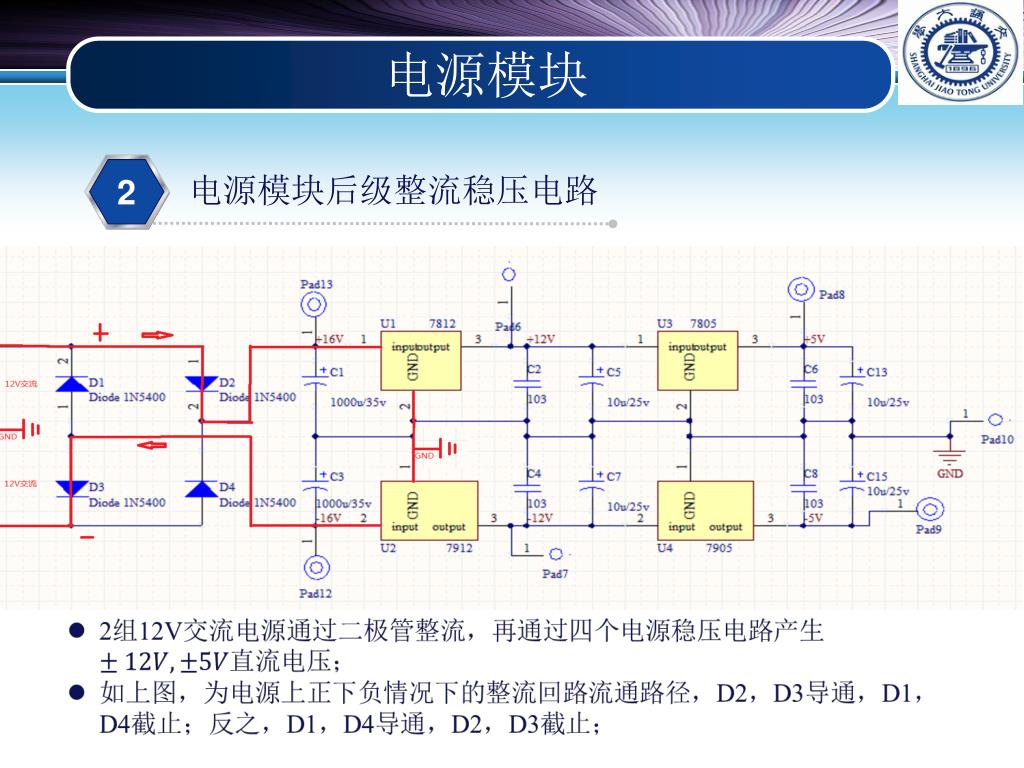

  4. 电源模块后级整流稳压电路 2 电源模块

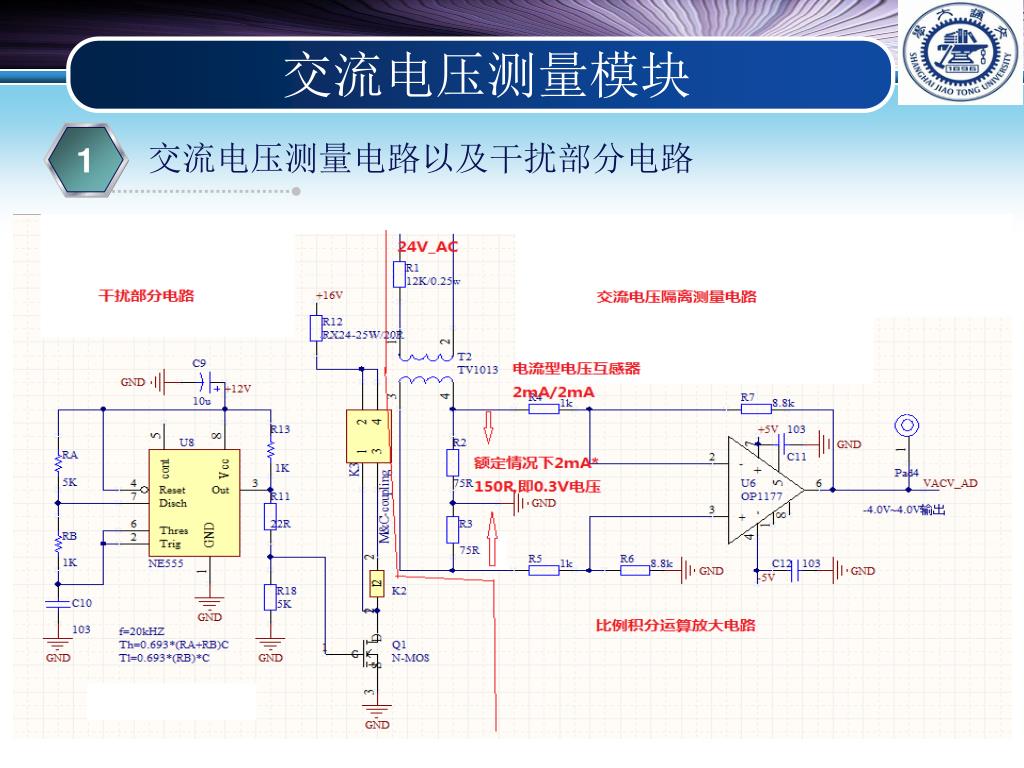

  5. 交流电压测量电路以及干扰部分电路 1 交流电压测量模块

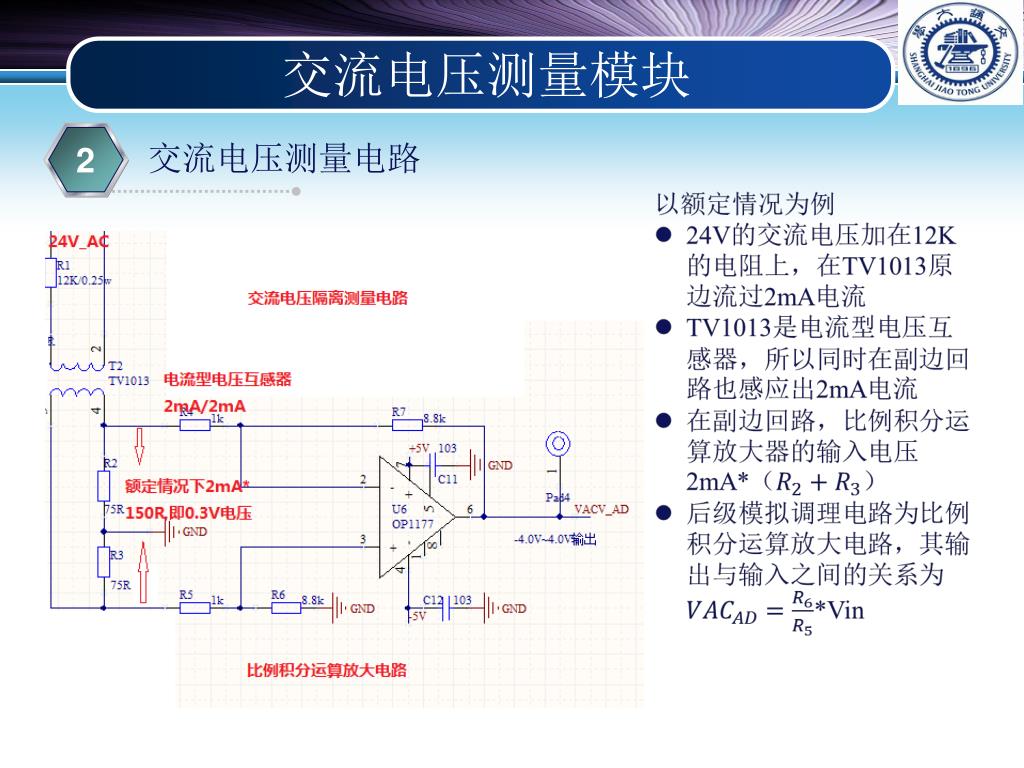

  6. 交流电压测量电路 2 交流电压测量模块

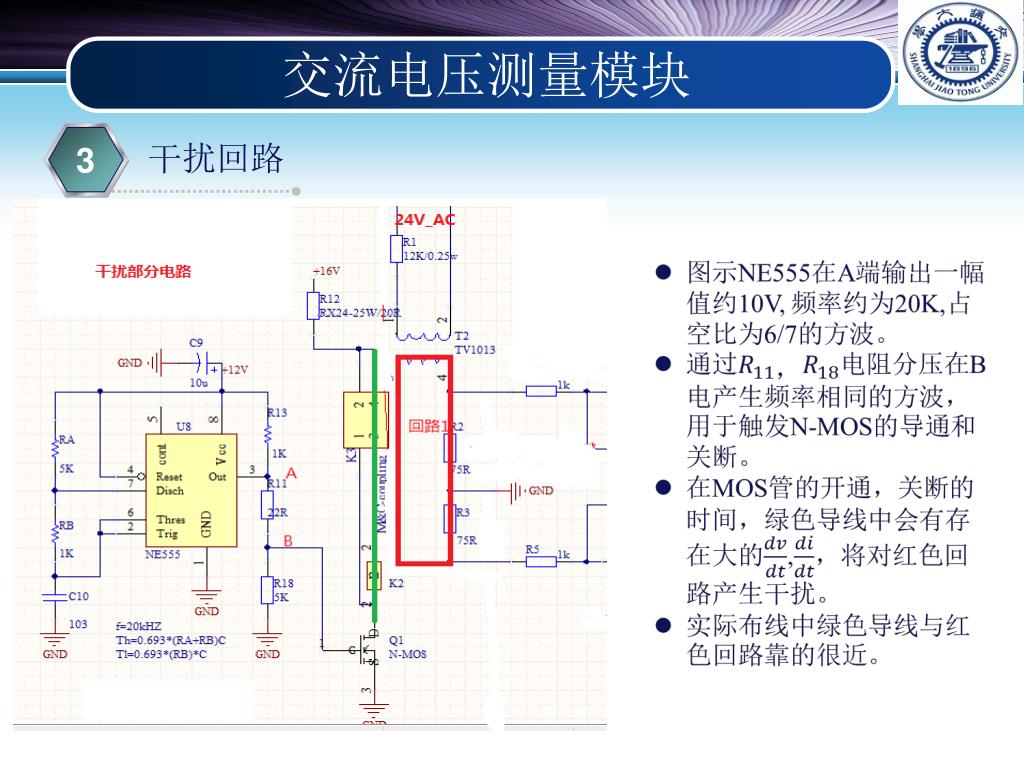

  7. 干扰回路 3 交流电压测量模块

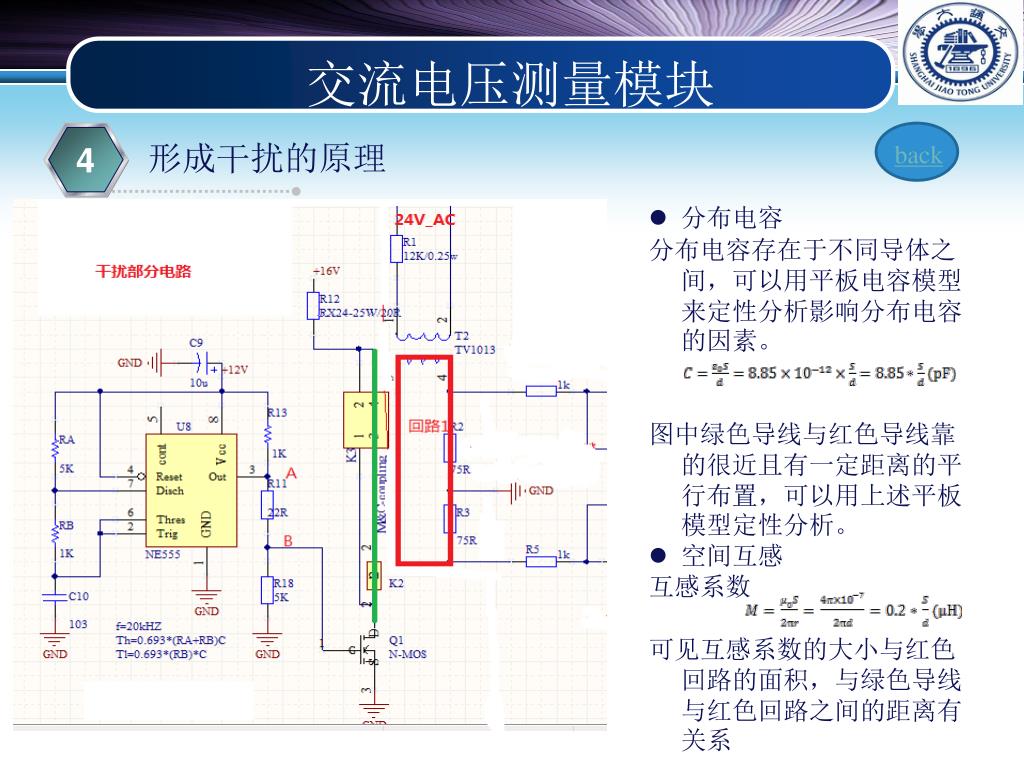

  8. 形成干扰的原理 4 交流电压测量模块 back • 分布电容 • 分布电容存在于不同导体之间，可以用平板电容模型来定性分析影响分布电容的因素。 • 图中绿色导线与红色导线靠的很近且有一定距离的平行布置，可以用上述平板模型定性分析。 • 空间互感 • 互感系数 • 可见互感系数的大小与红色回路的面积，与绿色导线与红色回路之间的距离有关系

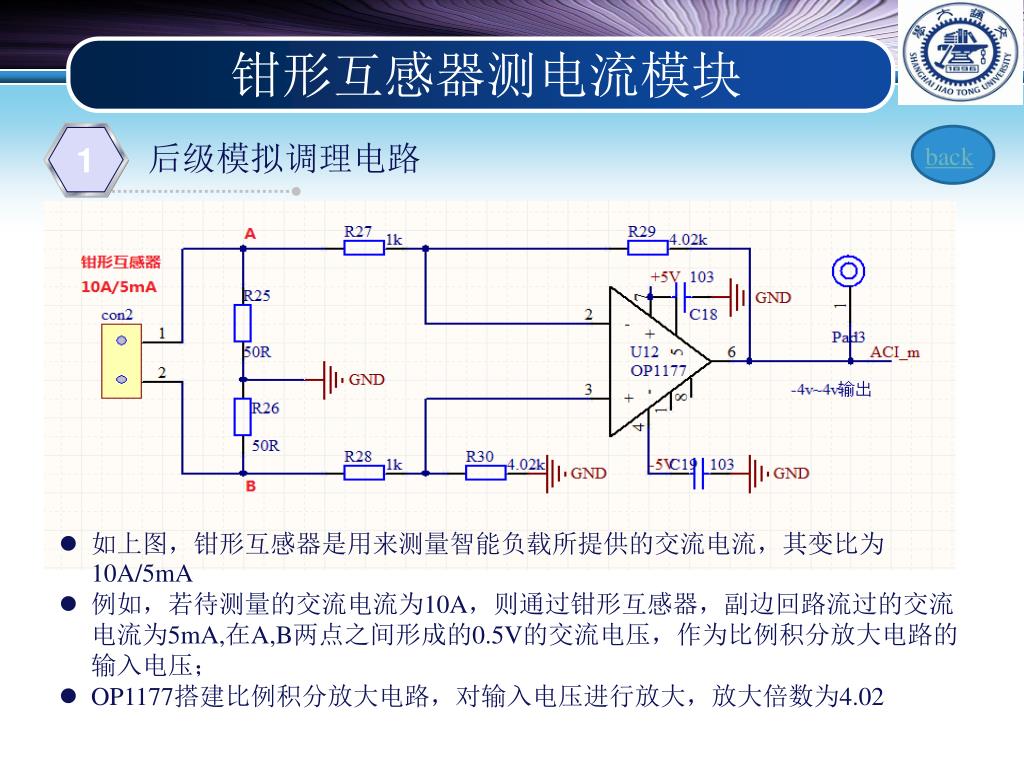

  9. 后级模拟调理电路 1 钳形互感器测电流模块 back • 如上图，钳形互感器是用来测量智能负载所提供的交流电流，其变比为10A/5mA • 例如，若待测量的交流电流为10A，则通过钳形互感器，副边回路流过的交流电流为5mA,在A,B两点之间形成的0.5V的交流电压，作为比例积分放大电路的输入电压； • OP1177搭建比例积分放大电路，对输入电压进行放大，放大倍数为4.02

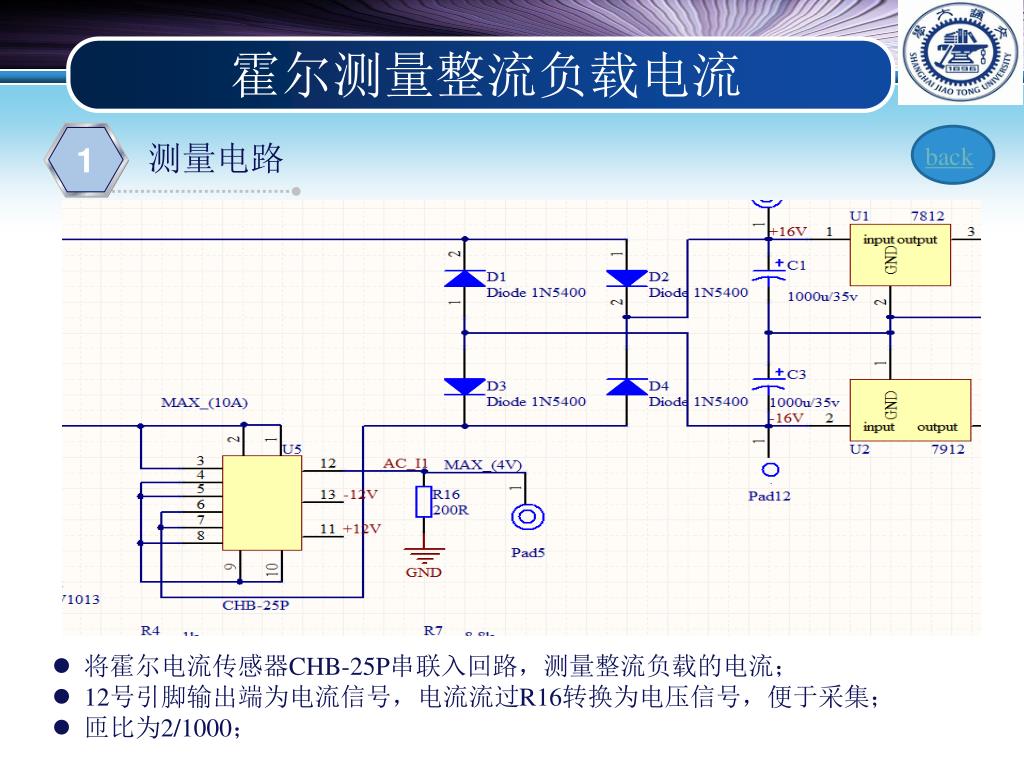

  10. 测量电路 1 霍尔测量整流负载电流 back • 将霍尔电流传感器CHB-25P串联入回路，测量整流负载的电流； • 12号引脚输出端为电流信号，电流流过R16转换为电压信号，便于采集； • 匝比为2/1000；

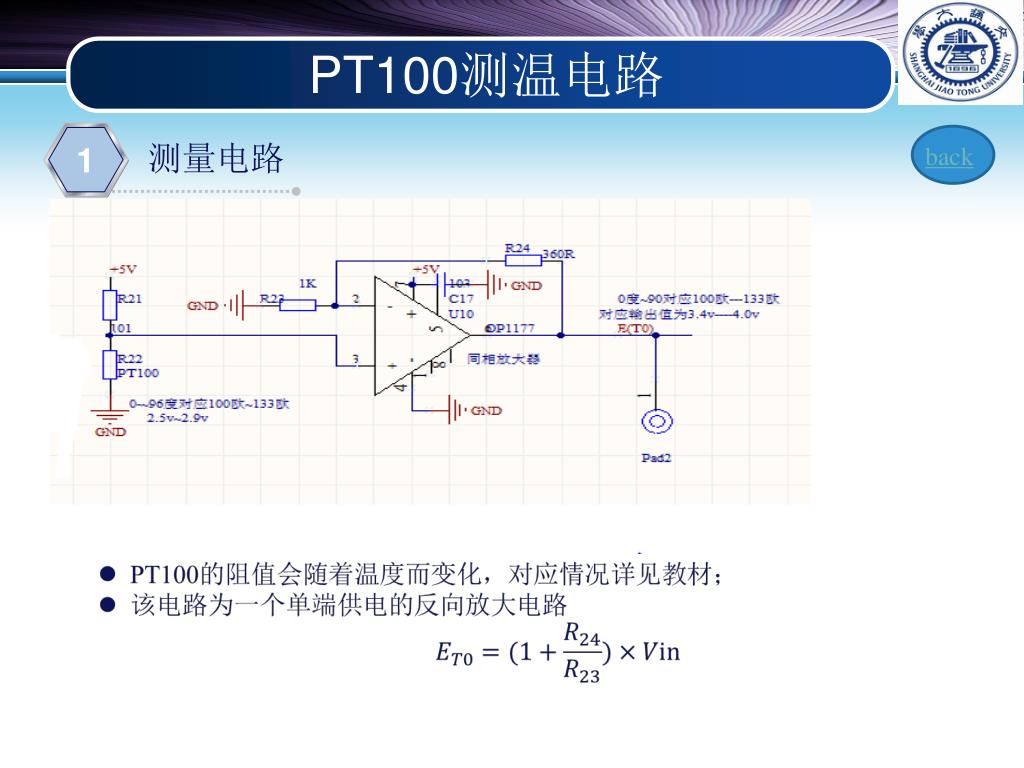

  11. 测量电路 1 PT100测温电路 back

  12. Thank You ! www.themegallery.com
