  1. IEEE1547.1과 한국분산전원계통연계기술기준 MITSUBISHIELECTRICCORPORATION TRANSMISSION & DISTRIBUTIONSYSTEMCENTER ㈜삼아테크노솔루션

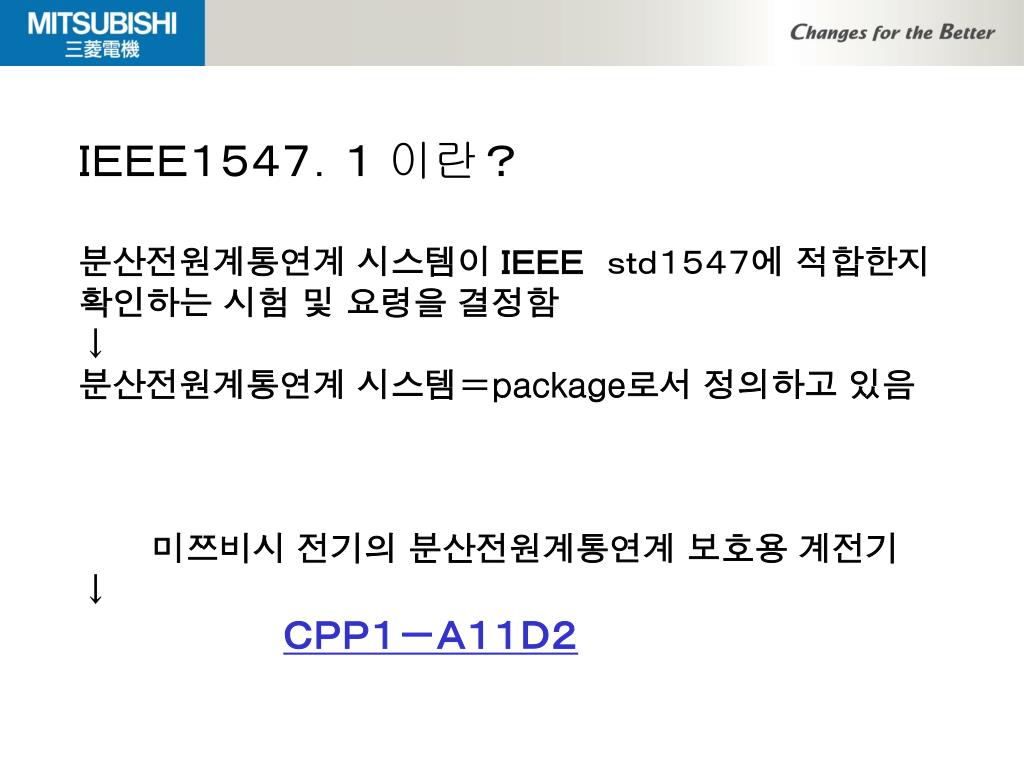

  2. IEEE1547.1 이란?분산전원계통연계 시스템이IEEE std1547에 적합한지확인하는 시험 및 요령을 결정함                    ↓분산전원계통연계 시스템=package로서 정의하고 있음미쯔비시 전기의 분산전원계통연계 보호용 계전기              ↓CPP1-A11D2

  3. 1.보호릴레이에 관한 것으로、규정되어 있는 보호요소 ①과전압에 대한 시험 ②부족전압에 대한 시험 ③과주파수에 대한 시험 ④부족주파수에 대한 시험 ⑤역전력에 대한 시험 ⑥Anti-islanding 에 대한 시험

  4. ①과전압에 대한 시험 IEEE1547.1(IEEE1547)기준치부족전압범위차단시간(s)     110<V<120    1.00          120≦V       0.16       CPP1-A11D2형 릴레이의 과전압 요소 동작치 정정 범위=110~150V 정격110V ~ 150V까지정정가능 ←규격에 적합 동작시간 정정 범위=0.05,0.1~15s(0.1s STEP) 차단시간 3 Cycle 차단기와 조합했을 경우 최단차단시간= t < 0.1 ←규격에 적합

  5. ②부족전압에 대한 시험 IEEE1547.1(IEEE1547)기준치부족전압범위차단시간(s)        V<50       0.16        50≦V≦88      2.00       CPP1-A11D2형 릴레이의 부족전압요소 동작치 정정범위=20~110V 정격110V ~ 규정된50V 미만까지 정정 가능 ←정격에 적합 동작시간 정정범위=0.05,0.1~15s(0.1s STEP) 차단시간 3 Cycle 차단기와 조합했을 경우 、 최단차단시간= t < 0.1  ←규격에 적합

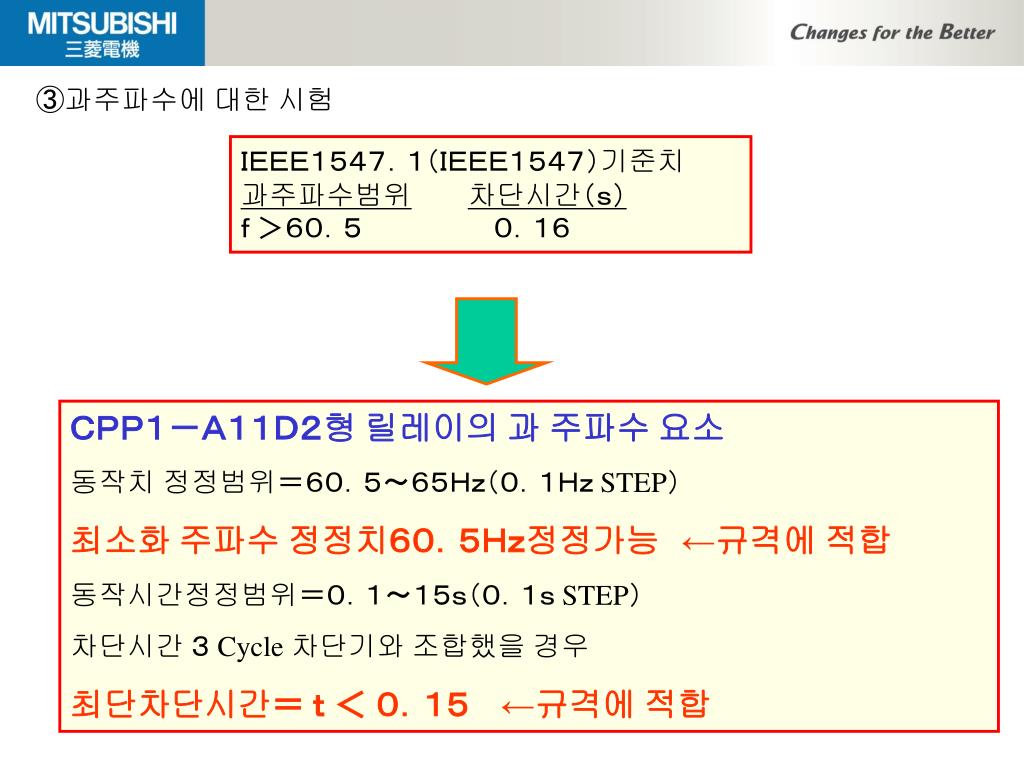

  6. ③과주파수에 대한 시험 IEEE1547.1(IEEE1547)기준치과주파수범위차단시간(s)      f >60.5       0.16       CPP1-A11D2형 릴레이의 과 주파수 요소 동작치 정정범위=60.5~65Hz(0.1Hz STEP) 최소화 주파수 정정치60.5Hz정정가능 ←규격에 적합 동작시간정정범위=0.1~15s(0.1s STEP) 차단시간 3 Cycle 차단기와 조합했을 경우 최단차단시간= t < 0.15  ←규격에 적합

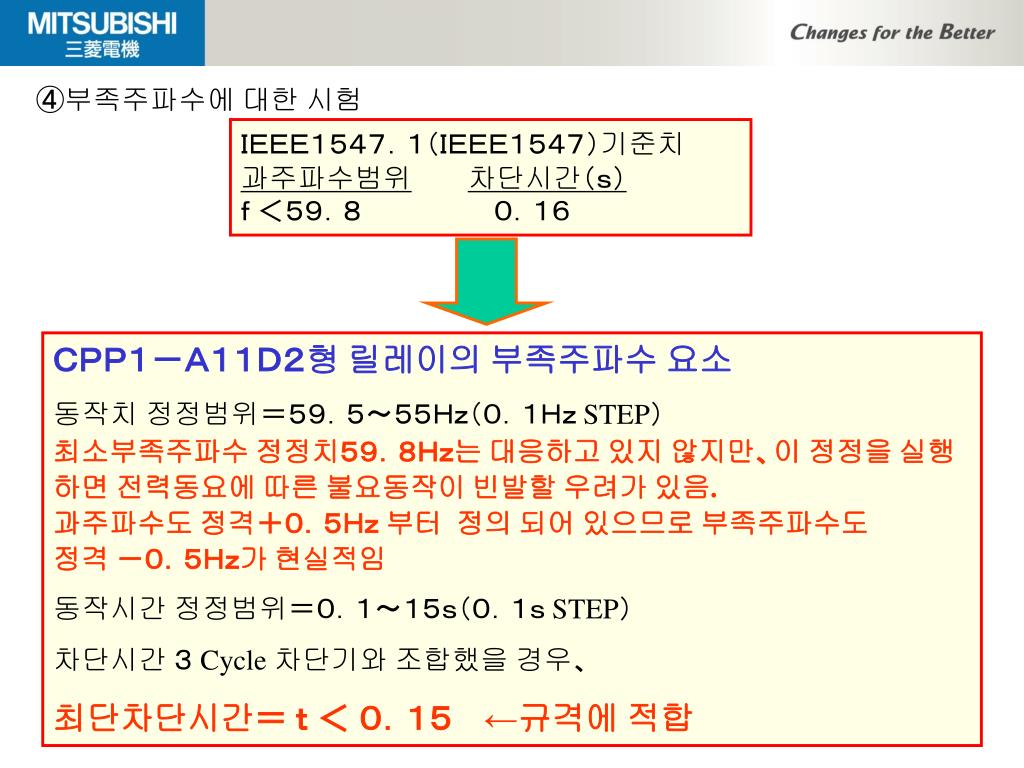

  7. ④부족주파수에 대한 시험 IEEE1547.1(IEEE1547)기준치과주파수범위차단시간(s)      f <59.8       0.16       CPP1-A11D2형 릴레이의 부족주파수 요소 동작치 정정범위=59.5~55Hz(0.1Hz STEP) 최소부족주파수 정정치59.8Hz는대응하고 있지 않지만、이 정정을 실행 하면 전력동요에 따른 불요동작이 빈발할 우려가 있음. 과주파수도 정격+0.5Hz 부터 정의 되어 있으므로 부족주파수도 정격 -0.5Hz가 현실적임 동작시간 정정범위=0.1~15s(0.1s STEP) 차단시간 3 Cycle 차단기와 조합했을 경우、 최단차단시간= t < 0.15  ←규격에 적합

  8. ⑤역전력에 대한 시험 IEEE1547.1기준치 ⇒ 제조자기준 CPP1-A11D2형 릴레이의 역전력 요소 동작치 정정범위=3상전력×0.2~30%                                (0.2~1%=0.1STEP、1~30%=1%STEP) 넓은 범위의 정정이 가능 동작시간정정범위=0.05,0.1~15s(0.1sSTEP) 차단시간 3 Cycle 차단기와 조합했을 경우、 최단차단시간= t < 0.1

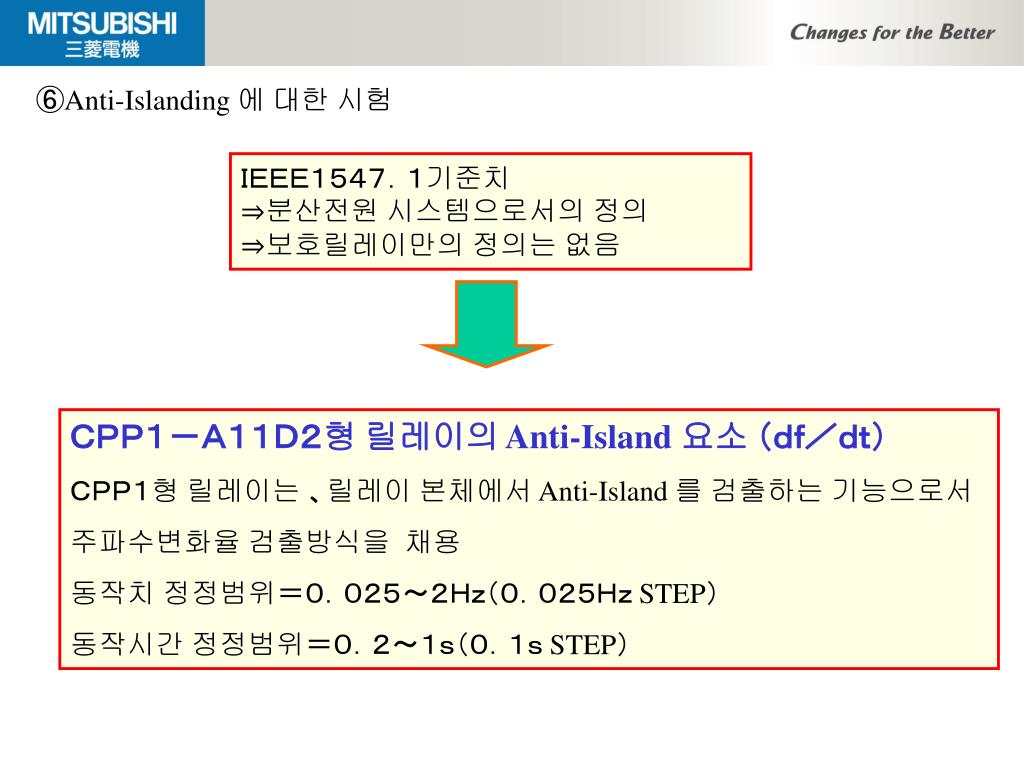

  9. ⑥Anti-Islanding 에 대한 시험 IEEE1547.1기준치             ⇒분산전원 시스템으로서의 정의       ⇒보호릴레이만의 정의는 없음 CPP1-A11D2형 릴레이의 Anti-Island 요소 (df/dt) CPP1형 릴레이는 、릴레이 본체에서 Anti-Island 를 검출하는 기능으로서 주파수변화율 검출방식을 채용 동작치 정정범위=0.025~2Hz(0.025Hz STEP) 동작시간 정정범위=0.2~1s(0.1s STEP)

  10. 2.환경성능 ①Surge 내력=IEEE Std C62.41.2 또는 IEEE Std C37.90.1           에 준거하고 있음 CPP1-A11D2는 IEEE Std C37.90.1의 시험조건으로 시험을 실행하여 문제가 없음을 확인 ← 규격적합 ②전파 내력=IEEE Std C37.90.2에 준거하고 있음 CPP1-A11D2는IEEE Std C37.90.2의 시험조건으로 시험을 실행하여 문제가 없음을 확인 ← 규격적합

  11. 3.시험항목 CPP1형 릴레이는 하기와 같은 시험을 실시해, 제품검증을 확실히 실행 하고 있습니다. 또 시험기는 정밀도 높은 자동시험기를 채용해 정기적인 정밀도 교정을 실시하고 있습니다. ①형식시험릴레이의 설계,제조기술의 양호를 판정하기 위한 시험으로、그 형식을 대표하는 소수 릴레이에 관해、상세하고 다양한 항목에 걸쳐 시험을 실행. 〔시험항목〕 동작/복귀값특성、동작/복귀시간특성、관성특성、온도/온도특성、주파수특성제어전원전압변동특성、왜형파특성、과부하내량、온도상승、상용주파수내전압제어전원이상(전압개폐、전원변동、전원단락)절연저항측정、뇌Impulse내전압 내 노이즈(진동성 Surge전압、전파、정전방전)、진동/충격、부담측정、질량측정、 ②출하시험 제품의 출하여부를 결정하기 위한 시험으로、출하제품 전량을 대상으로、 특정항목 만으로 한정하여 실행하는 시험 〔시험항목〕 동작/복귀값 특성, 동작/복귀 시간 특성, 상용 주파수 내전압, 절연 저항 측정, 부담 측정 질량 측정, LED 점등 확인, 강제 동작 확인, 외
