实验一心电图的测定与应用

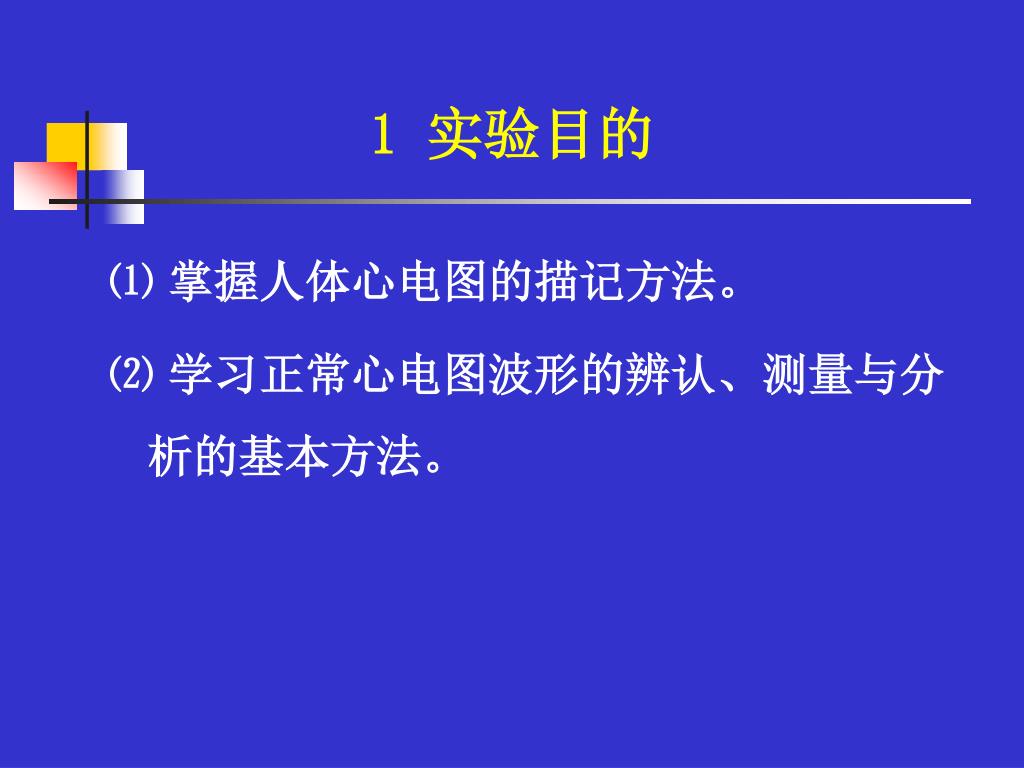

1 实验目的 ⑴ 掌握人体心电图的描记方法。 ⑵ 学习正常心电图波形的辨认、测量与分析的基本方法。

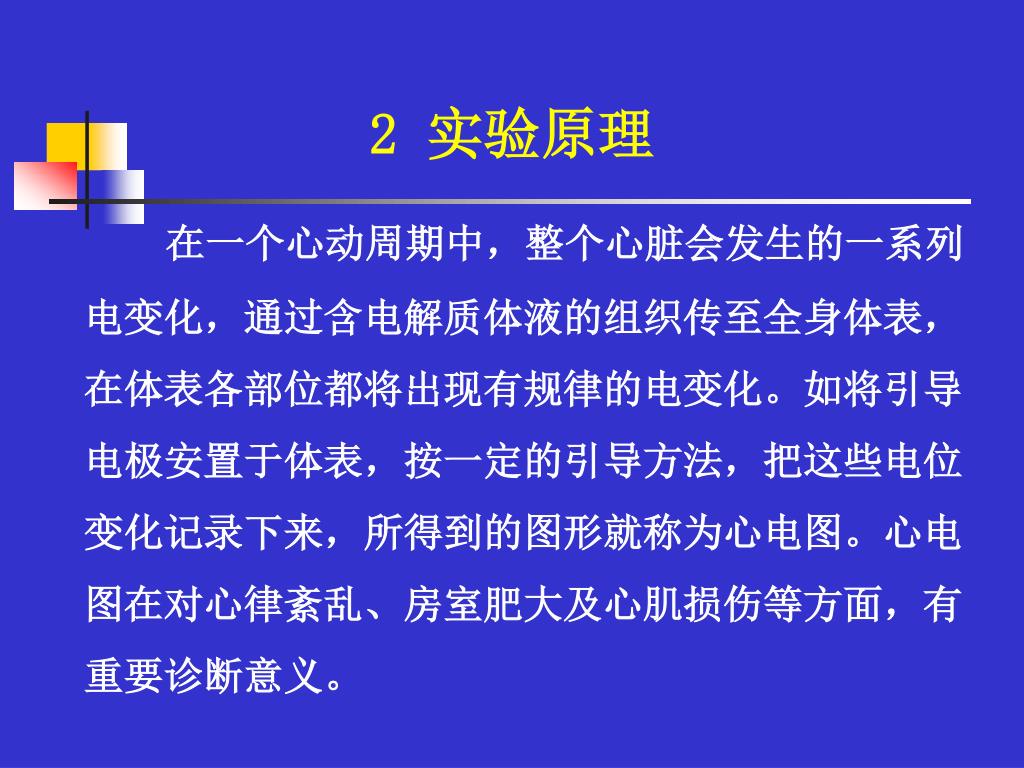

2 实验原理 在一个心动周期中，整个心脏会发生的一系列电变化，通过含电解质体液的组织传至全身体表，在体表各部位都将出现有规律的电变化。如将引导电极安置于体表，按一定的引导方法，把这些电位变化记录下来，所得到的图形就称为心电图。心电图在对心律紊乱、房室肥大及心肌损伤等方面，有重要诊断意义。

3 实验对象与器材 实验对象：正常人。实验器材：心电图机、酒精棉球、分规。

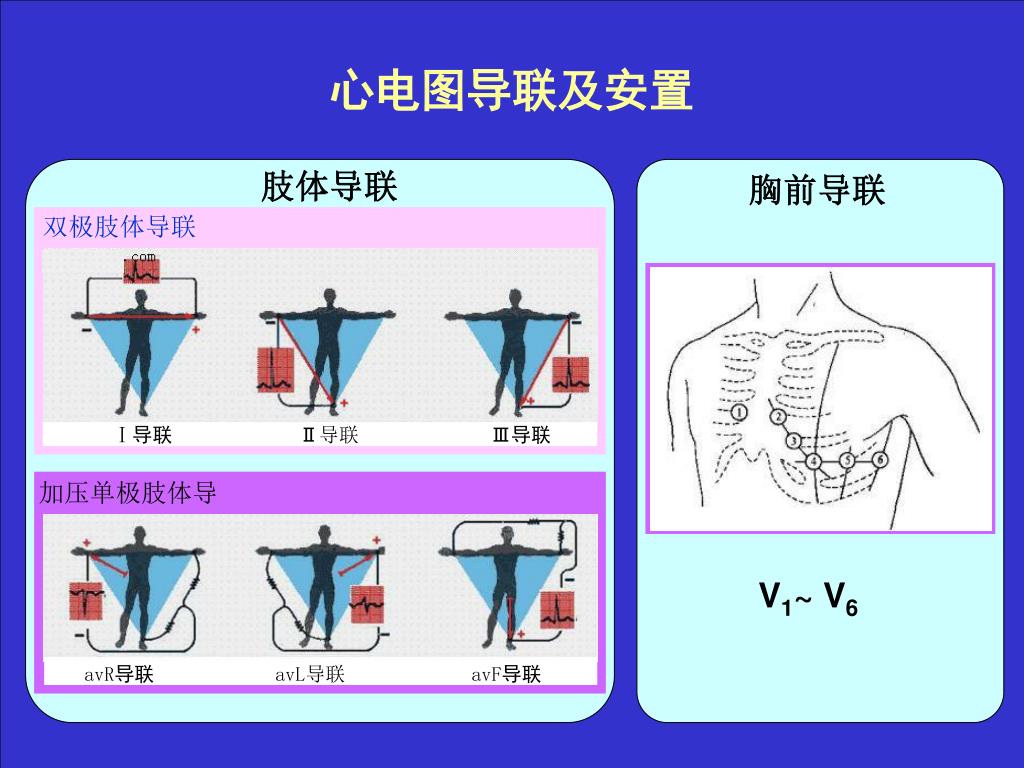

双极肢体导联 Ⅰ导联 Ⅱ导联 Ⅲ导联加压单极肢体导 avR导联 avL导联 avF导联心电图导联及安置肢体导联胸前导联 V1~ V6

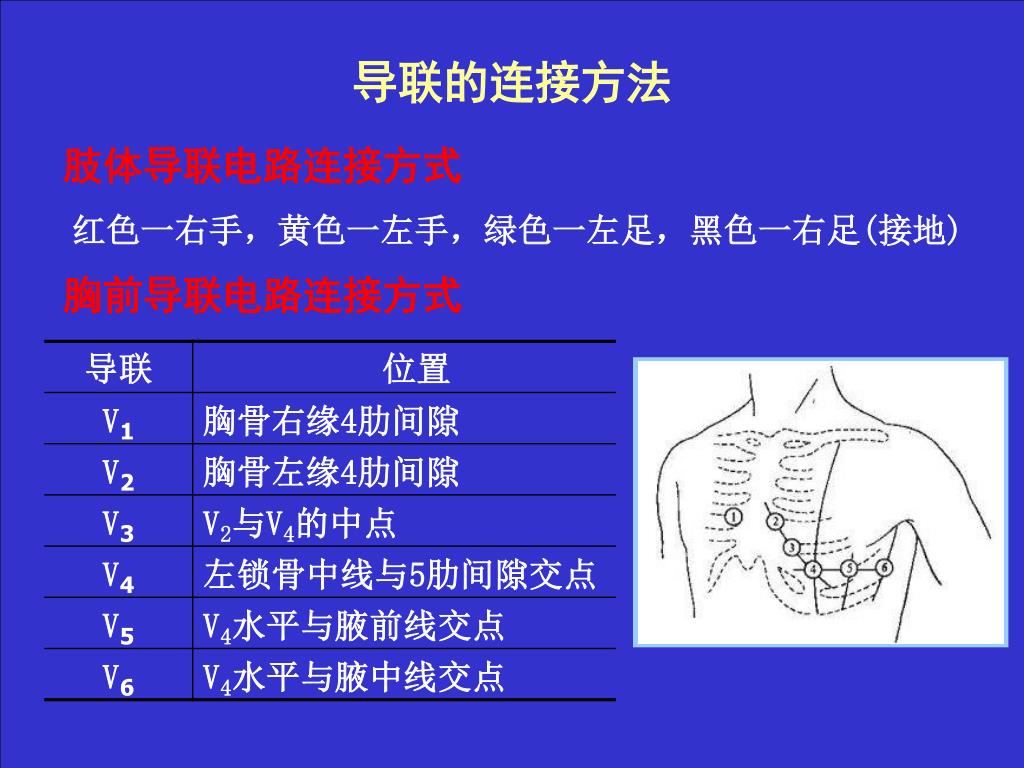

导联的连接方法 肢体导联电路连接方式红色一右手，黄色一左手，绿色一左足，黑色一右足(接地) 胸前导联电路连接方式

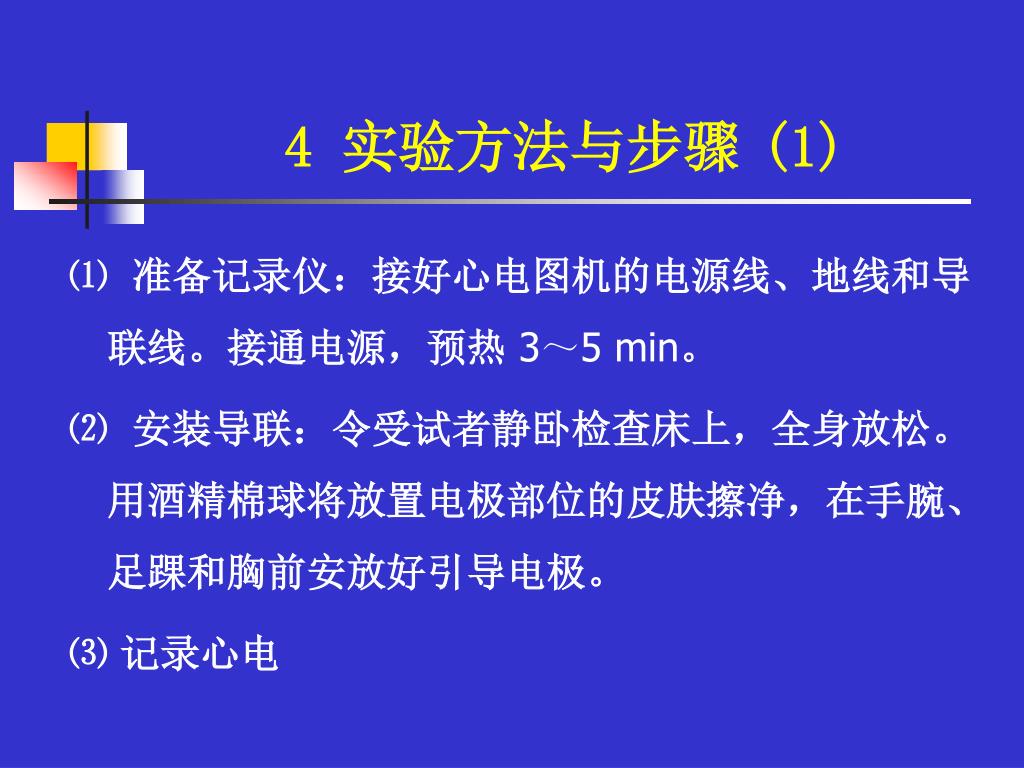

4 实验方法与步骤(1) ⑴ 准备记录仪：接好心电图机的电源线、地线和导联线。接通电源，预热 3～5 min。 ⑵ 安装导联：令受试者静卧检查床上，全身放松。用酒精棉球将放置电极部位的皮肤擦净，在手腕、足踝和胸前安放好引导电极。 ⑶ 记录心电

4 实验方法与步骤(2) ① 将运转控制键置于“准备”档，导联选择开关置“0” 位。旋动“调零位”旋钮，使描笔居中，然后将运转控制键转换到“记录”档，此时开始走纸，走纸速度为25mm/s。 ② 调整心电图机放大倍数：按下“标准电压”按键进行定标，使lmV电压推动描笔向上移动10 mm。然后旋动导联选择开关，依次记录I、Ⅱ、Ⅲ、aVR、aVL、aVF、V1、 V3、V5导联的心电图，或根据需要选择其中某几导联进行描记。记录完毕，关闭运转控制键，使走纸停止。

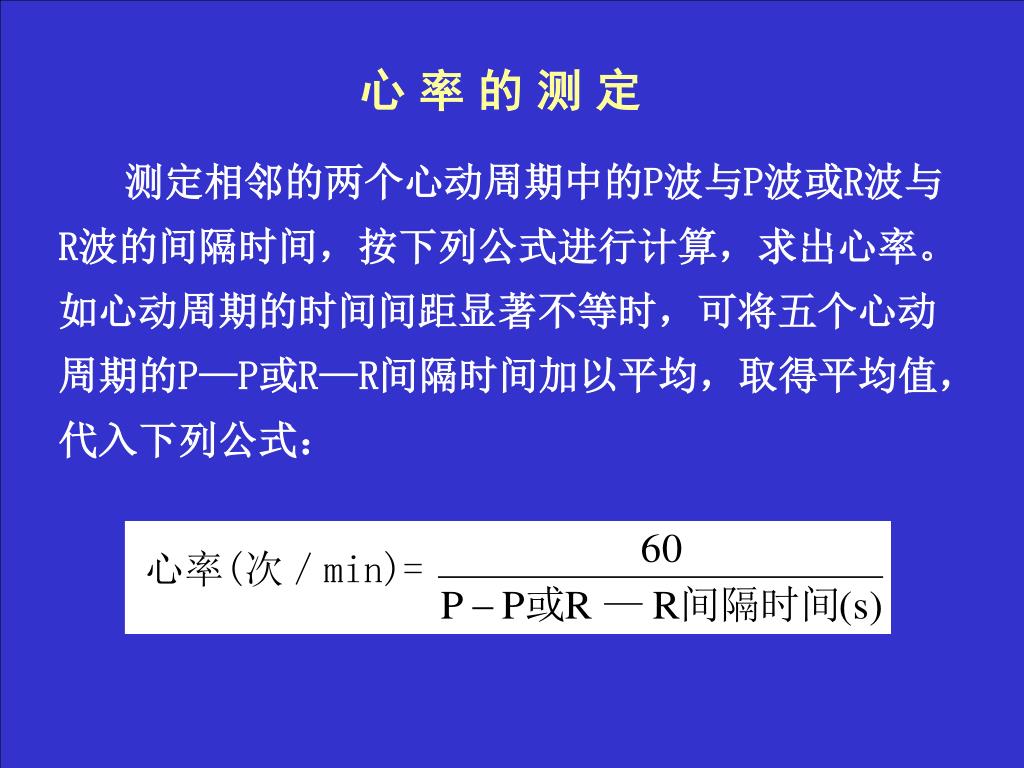

心率的测定 测定相邻的两个心动周期中的P波与P波或R波与R波的间隔时间，按下列公式进行计算，求出心率。如心动周期的时间间距显著不等时，可将五个心动周期的P—P或R—R间隔时间加以平均，取得平均值，代入下列公式：心率(次／min)=

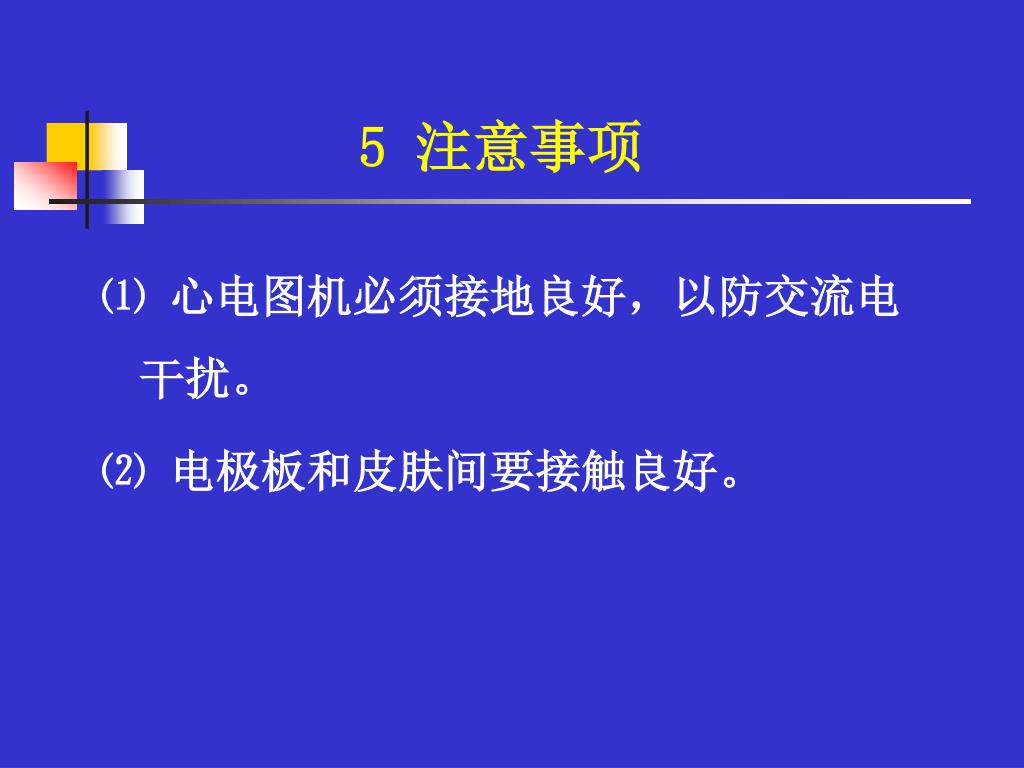

5 注意事项 ⑴ 心电图机必须接地良好，以防交流电干扰。 ⑵ 电极板和皮肤间要接触良好。

6 思考题 ⑴ 心电图P波、QRS波群、T波、P-R间期及ST段各有何生理意义? ⑵ 描记人体心电图时应注意哪些事项？
