Presentation Transcript

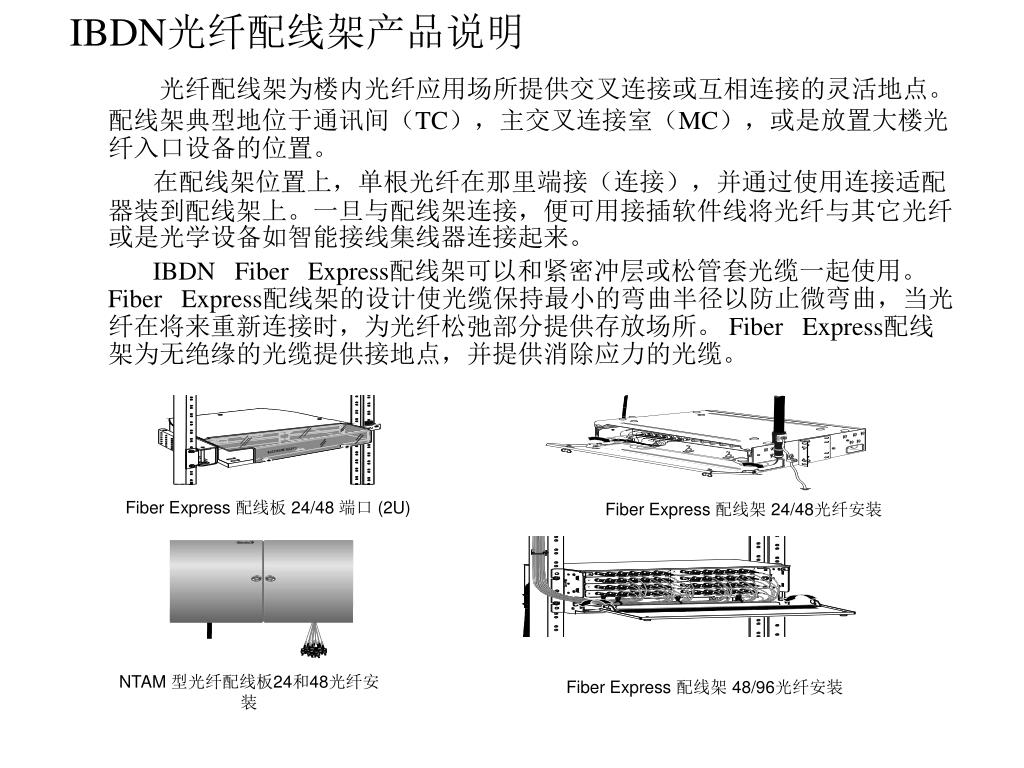

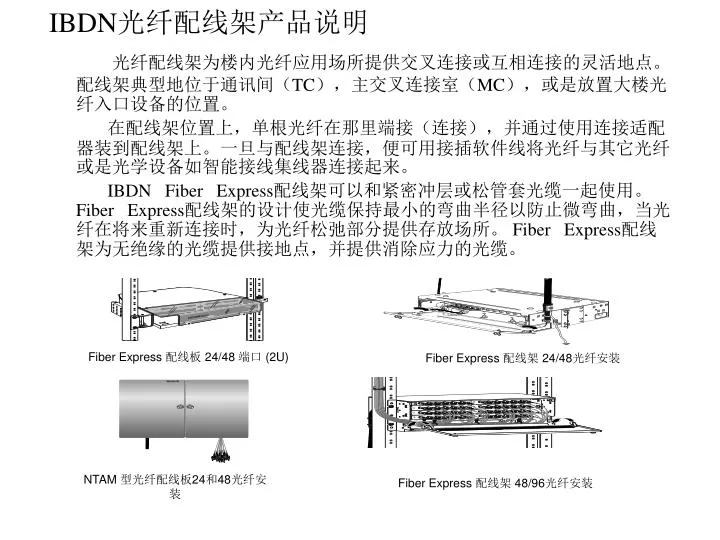

  1. IBDN光纤配线架产品说明 光纤配线架为楼内光纤应用场所提供交叉连接或互相连接的灵活地点。配线架典型地位于通讯间（TC），主交叉连接室（MC），或是放置大楼光纤入口设备的位置。 在配线架位置上，单根光纤在那里端接（连接），并通过使用连接适配器装到配线架上。一旦与配线架连接，便可用接插软件线将光纤与其它光纤或是光学设备如智能接线集线器连接起来。 IBDN Fiber Express配线架可以和紧密冲层或松管套光缆一起使用。Fiber Express配线架的设计使光缆保持最小的弯曲半径以防止微弯曲，当光纤在将来重新连接时，为光纤松弛部分提供存放场所。 Fiber Express配线架为无绝缘的光缆提供接地点，并提供消除应力的光缆。 Fiber Express 配线板 24/48 端口 (2U) Fiber Express 配线架 24/48光纤安装 NTAM 型光纤配线板24和48光纤安装 Fiber Express 配线架 48/96光纤安装

  2. Fiber Express配线架 FiberExpress 12端口墙装 FiberExpress 48端口墙装 FiberExpress 24端墙装

  3. Fiber Express,墙装 • 应用 • 通讯间（TC） • 主交叉连接（MC） • 中间交叉连接 • 水平交叉连接 • 水平布线转接点 • 支持互连和分布应用 NTAM15AA

  4. Fiber Express,墙装 续 • 特性和益处 • 经济性 • 三种规格：12、24和48端口；ST、SC和FC • 容易装在墙上 • 适应存放光纤松弛部分和光纤尾线 • 两扇铰链门，接近容易 • 可以叠加供系统扩大 • 适应接合盘（除了12端口单元外） • 由特殊工具打开配线架，确保安全可靠 • 提供光缆接合及接地 • 确保整个配线架有最小的弯曲半径

  5. Fiber Express 12端口架装 • 应用 • 互连或接合达12根光纤的光缆 • 主干应用于通讯间（TC） • 设备支架或壳体（19英寸或23英寸） • 与ST、SC双SC（568SC）或FC适配器兼容 • 与8英寸Organizer Tray兼容

  6. Fiber Express12 端口架装 续 • 特性和益处 • 装配紧凑，费用低廉 • 外形设计小巧 • 转动结构容易接近光纤 • 保护连接器 • 控制弯曲半径 • 光缆消除应力 • 光纤松弛存放 • 用光纤接插线易于布线 • 可以和ST适配器一起订购 • 现有灰色和黑色

  7. Fiber Express24/48端口（2U）架装 • 应用 • 设备支架或壳体（19英寸或23英寸） • 在通讯间（TC）或主交叉连接（MC）中的主干端接 • 中央办公设备隔间

  8. Fiber Express, 24, 48 和96 端口架装 • 应用 • 设备支架和壳体（19英寸或23英寸） • 通讯间（TC）和主交叉连接（MC）中的光缆终端 Fiber Express, 48/96端口架装 Fiber Express, 24/48端口架装

  9. 适配器套管和板条 • 应用 • 架装配线架 • 墙装配线架 适配器板条，双组 (12 ST 适配器套管) ST 兼容 SC 双工 适配器板条，单组 (6 ST 适配器套管) • 特性和益处 • ST兼容适配器具有螺纹结构或边缘结构 • 光信号损失小 • 双联SC（568 SC）适配器可以装在 MDVO多媒体插座里面

  10. 光纤跳插线和尾线 • 应用 • 竖井和设备之间接插 • 输出口和终端之间接插 • 交叉连接 • 特性和益处 • 可以得到ST、SC、SMA、FC连接器和多模软线与光缆的任何一种结合 • 高质量氧化锆套管，低插入损耗 • 常规长度

  11. 现场分叉套件 • 用于配线架和其它保护区域 • 容易安装 • 不需特殊工具 • 减少安装时间 • 缓冲层有色标便于快速识别光纤 • 提供保护和支持

  12. 光纤管理 • 大容量: • 达 960 ST 或 1440 SC • 优良的光纤管理 • 光纤端接模块 • 埋设的接合盘和连接器主板 • 包括适配器和尾线（任选） • 7 英尺接线架和墙装套件 • 与 ST、 SC和 FC连接器兼容

  13. 连接器装置产品代码 CDT - MC - SP - FP - 00005 光缆（软线）长度（5米） 连接器2 （FC） 连接器1 (ST) 光缆(3 毫米, 62.5 微米) 标题 光缆（软线）代码 连接器代码 MC - 简单X 3.0 毫米保护套 SP - 多模ST MF - 简单X 0.9毫米浅色缓冲层 VP - 多模SC MG -简单X 2.4毫米保护套 FP - 多模FC DN - 双分叉 2.3 毫米Ⅱ单元 CA - 多模SMA 905 QN - 四分叉2.3毫米Ⅱ单元 CB - 多模SMA 906 DZ - 双代码3.0 X 6.0 毫米 WC -D4 XX - 特殊型号(在说明中规定) ZZ - 无连接器 (尾线) XX - 特殊型号 (在说明中规定)
