钳工常识与钳工技能

1. 钳工常识与钳工技能 泗阳中等专业学校

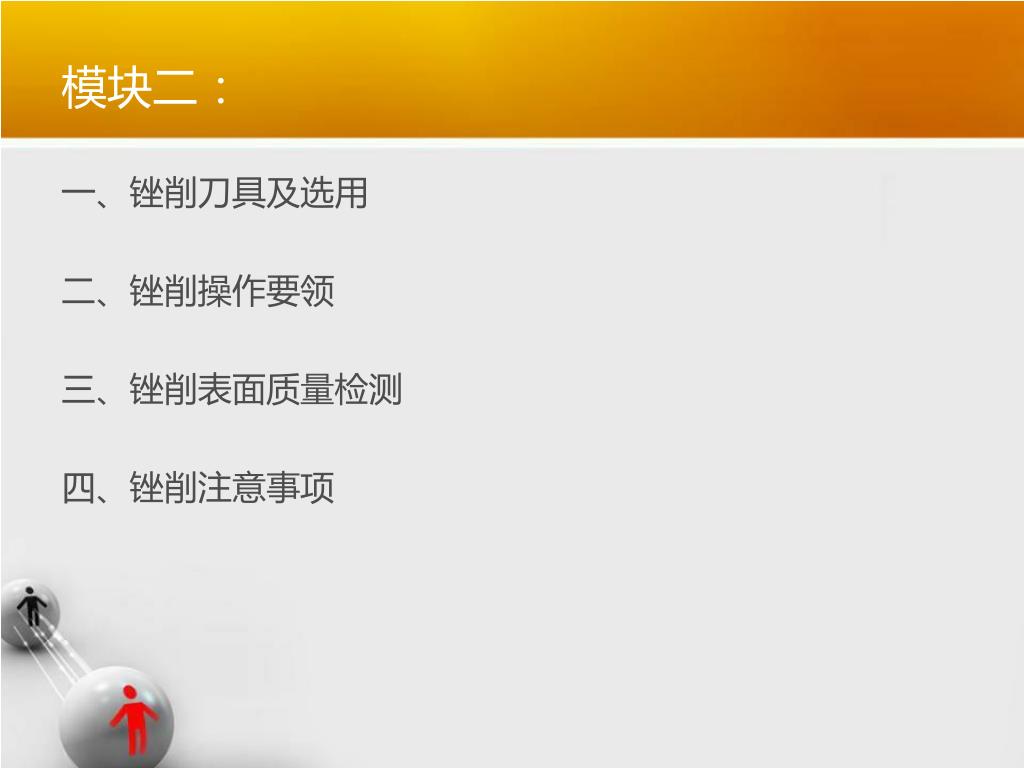

2. 模块二： 一、锉削刀具及选用 二、锉削操作要领 三、锉削表面质量检测 四、锉削注意事项

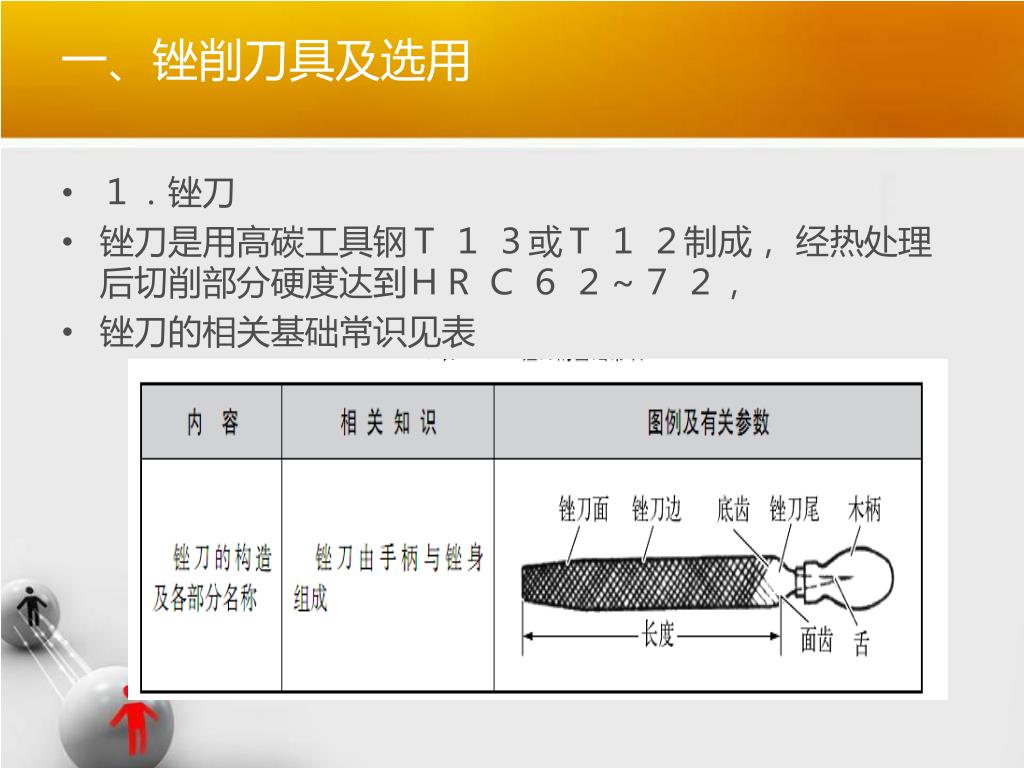

3. 一、锉削刀具及选用 • １．锉刀 • 锉刀是用高碳工具钢Ｔ １ ３或Ｔ １ ２制成， 经热处理后切削部分硬度达到ＨＲ Ｃ ６ ２～７ ２， • 锉刀的相关基础常识见表

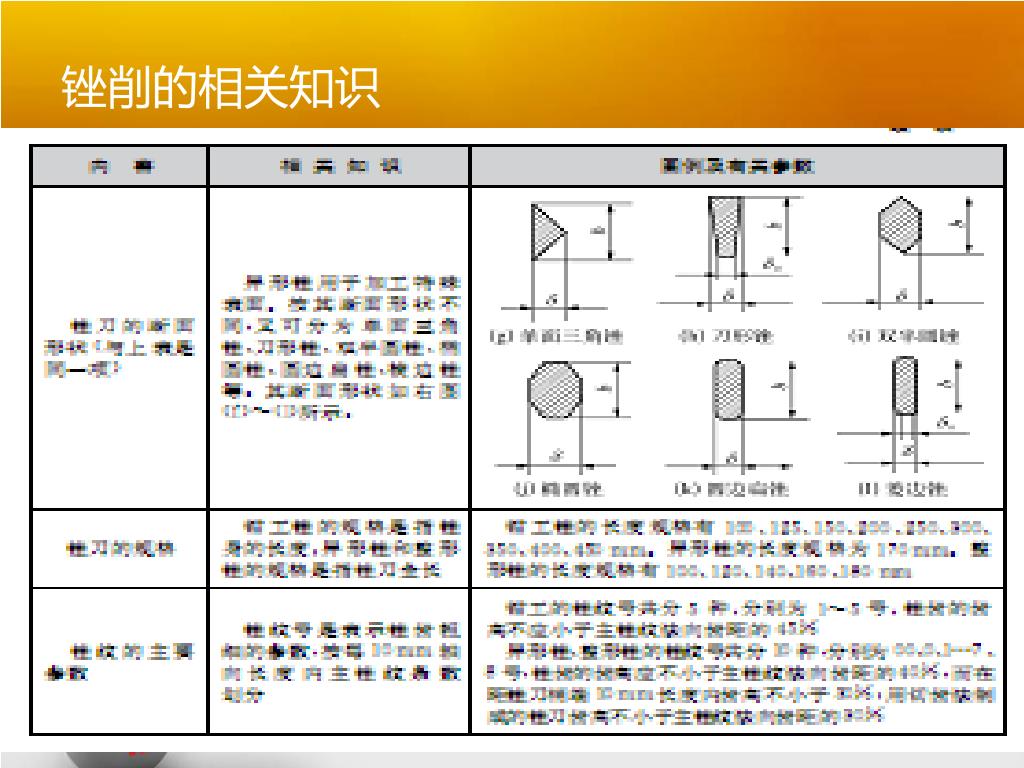

5. 锉削的相关知识

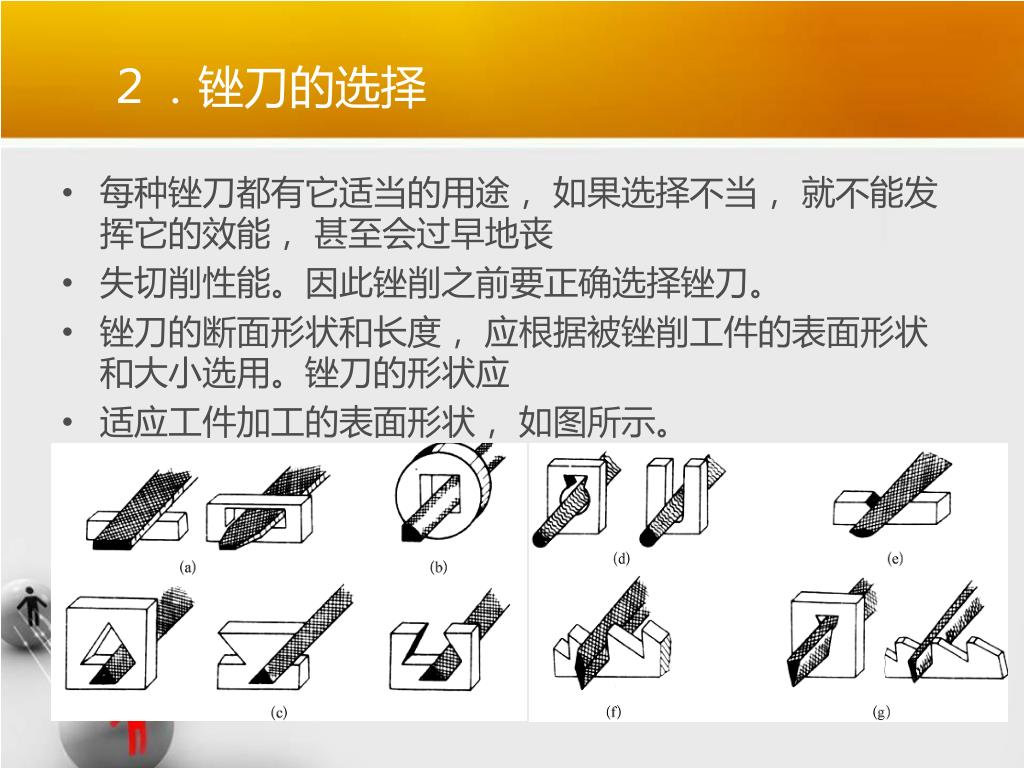

6. 　２．锉刀的选择 • 每种锉刀都有它适当的用途， 如果选择不当， 就不能发挥它的效能， 甚至会过早地丧 • 失切削性能。因此锉削之前要正确选择锉刀。 • 锉刀的断面形状和长度， 应根据被锉削工件的表面形状和大小选用。锉刀的形状应 • 适应工件加工的表面形状， 如图所示。

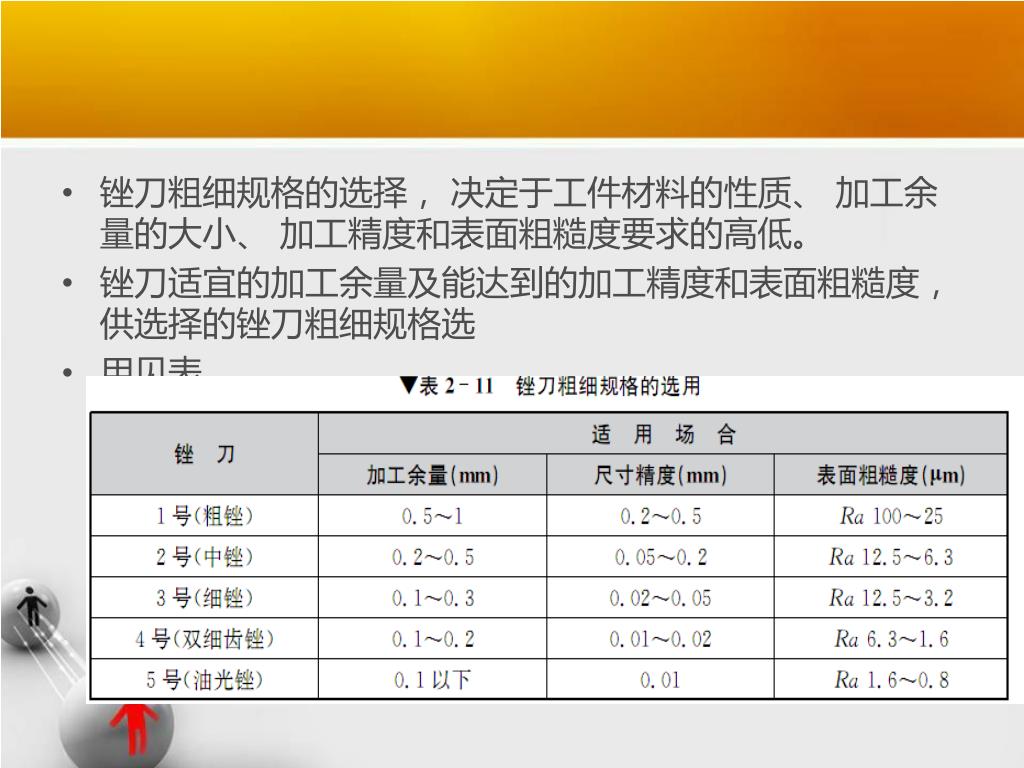

7. 锉刀粗细规格的选择， 决定于工件材料的性质、 加工余量的大小、 加工精度和表面粗糙度要求的高低。 • 锉刀适宜的加工余量及能达到的加工精度和表面粗糙度， 供选择的锉刀粗细规格选 • 用见表。

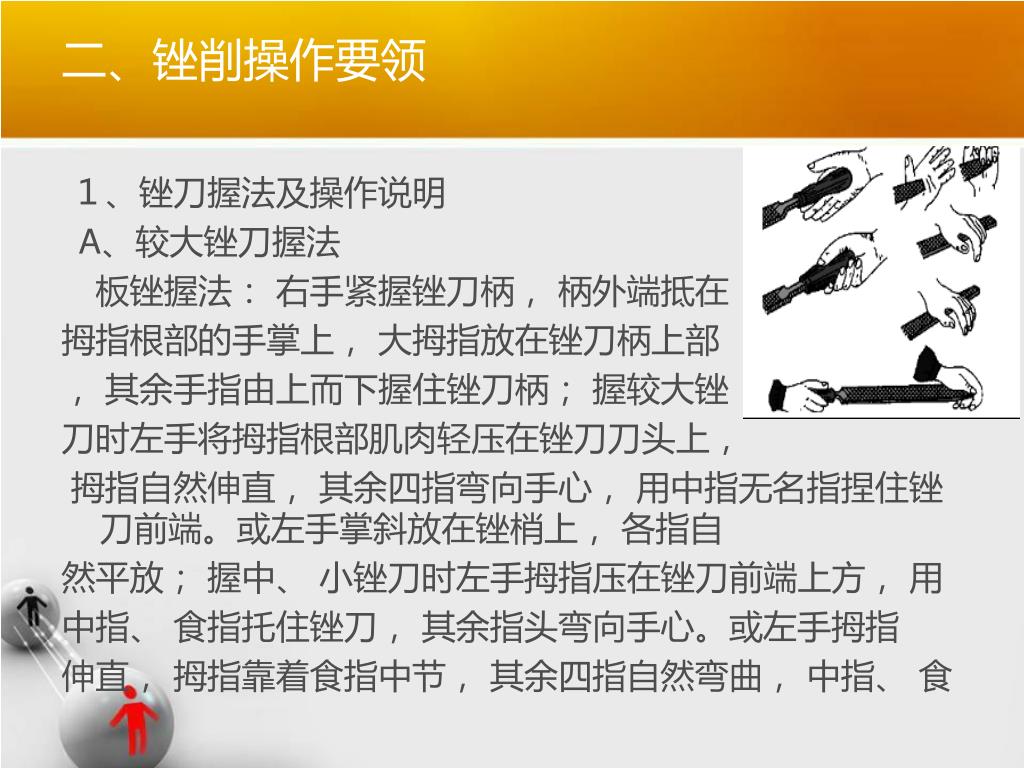

8. 二、锉削操作要领 １、锉刀握法及操作说明 A、较大锉刀握法 　板锉握法： 右手紧握锉刀柄， 柄外端抵在 拇指根部的手掌上， 大拇指放在锉刀柄上部 ， 其余手指由上而下握住锉刀柄； 握较大锉 刀时左手将拇指根部肌肉轻压在锉刀刀头上， 拇指自然伸直， 其余四指弯向手心， 用中指无名指捏住锉刀前端。或左手掌斜放在锉梢上， 各指自 然平放； 握中、 小锉刀时左手拇指压在锉刀前端上方， 用 中指、 食指托住锉刀， 其余指头弯向手心。或左手拇指 伸直， 拇指靠着食指中节， 其余四指自然弯曲， 中指、 食

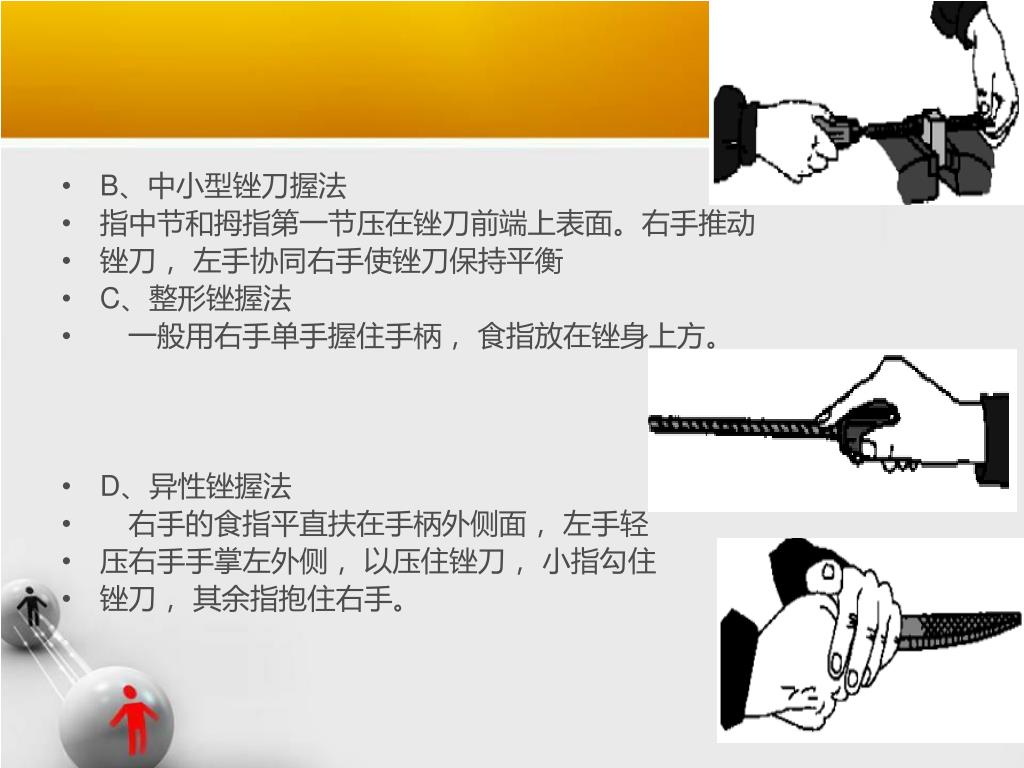

9. B、中小型锉刀握法 • 指中节和拇指第一节压在锉刀前端上表面。右手推动 • 锉刀， 左手协同右手使锉刀保持平衡 • C、整形锉握法 • 　一般用右手单手握住手柄， 食指放在锉身上方。 • D、异性锉握法 • 　右手的食指平直扶在手柄外侧面， 左手轻 • 压右手手掌左外侧， 以压住锉刀， 小指勾住 • 锉刀， 其余指抱住右手。

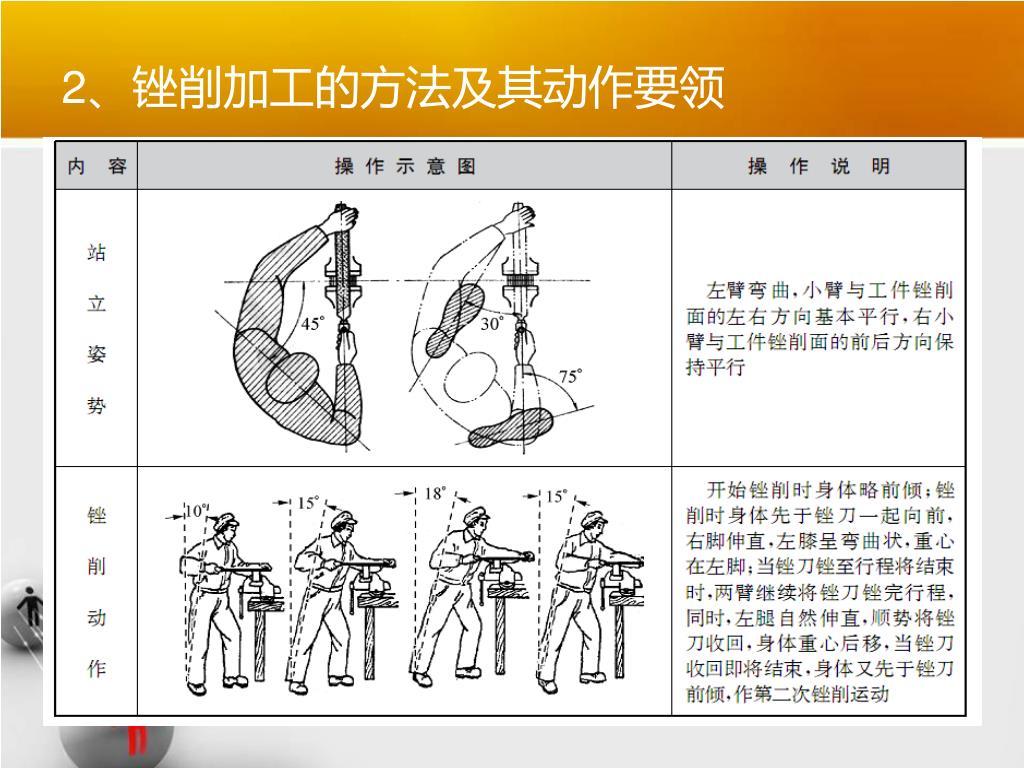

10. 2、锉削加工的方法及其动作要领

12. ３、电动角向磨光机的使用说明见表

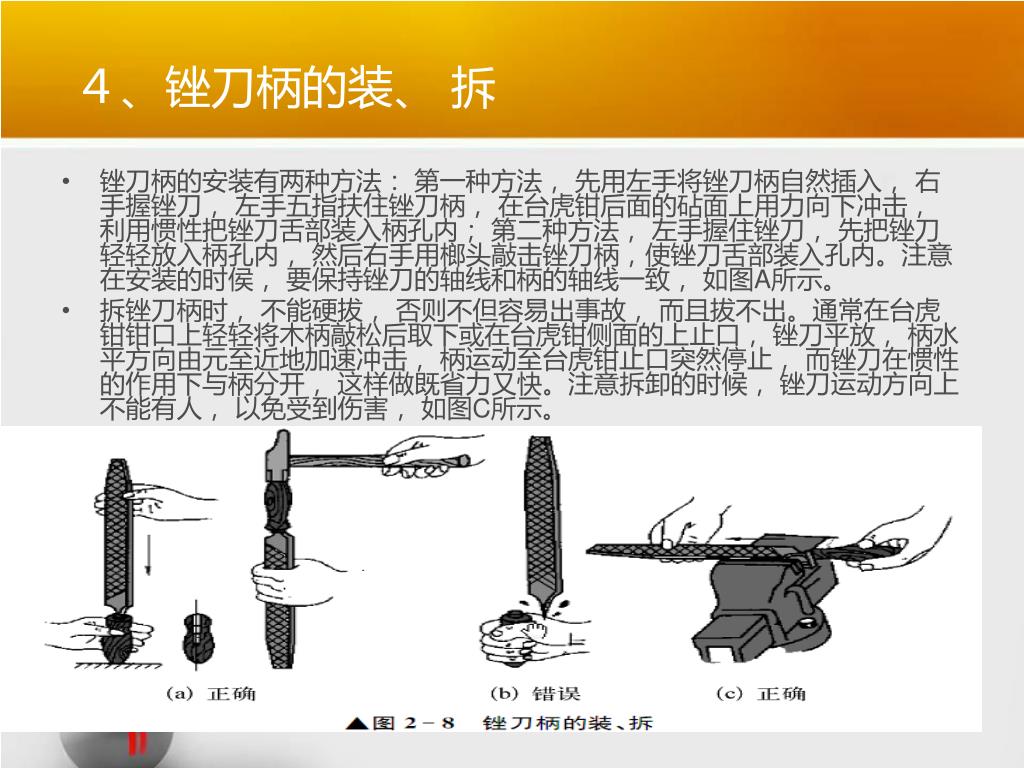

13. ４、锉刀柄的装、 拆 • 锉刀柄的安装有两种方法： 第一种方法， 先用左手将锉刀柄自然插入， 右手握锉刀， 左手五指扶住锉刀柄， 在台虎钳后面的砧面上用力向下冲击， 利用惯性把锉刀舌部装入柄孔内； 第二种方法， 左手握住锉刀， 先把锉刀轻轻放入柄孔内， 然后右手用榔头敲击锉刀柄，使锉刀舌部装入孔内。注意在安装的时侯， 要保持锉刀的轴线和柄的轴线一致， 如图A所示。 • 拆锉刀柄时， 不能硬拔， 否则不但容易出事故， 而且拔不出。通常在台虎钳钳口上轻轻将木柄敲松后取下或在台虎钳侧面的上止口， 锉刀平放， 柄水平方向由元至近地加速冲击， 柄运动至台虎钳止口突然停止， 而锉刀在惯性的作用下与柄分开， 这样做既省力又快。注意拆卸的时候， 锉刀运动方向上不能有人， 以免受到伤害， 如图C所示。

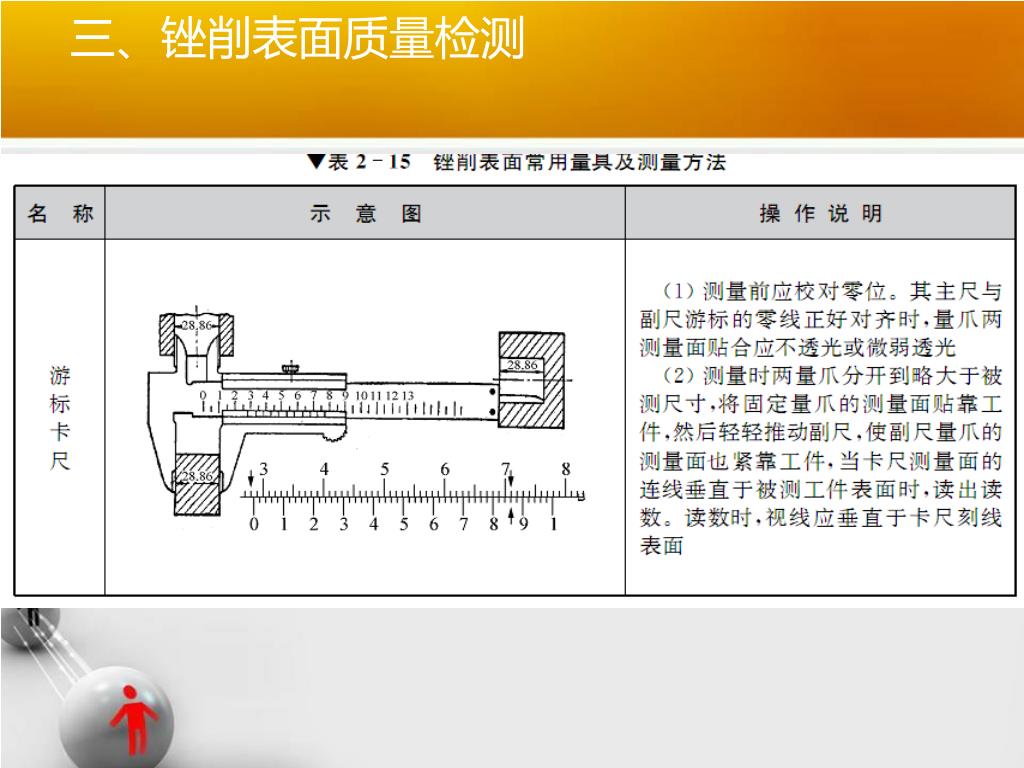

14. 三、锉削表面质量检测

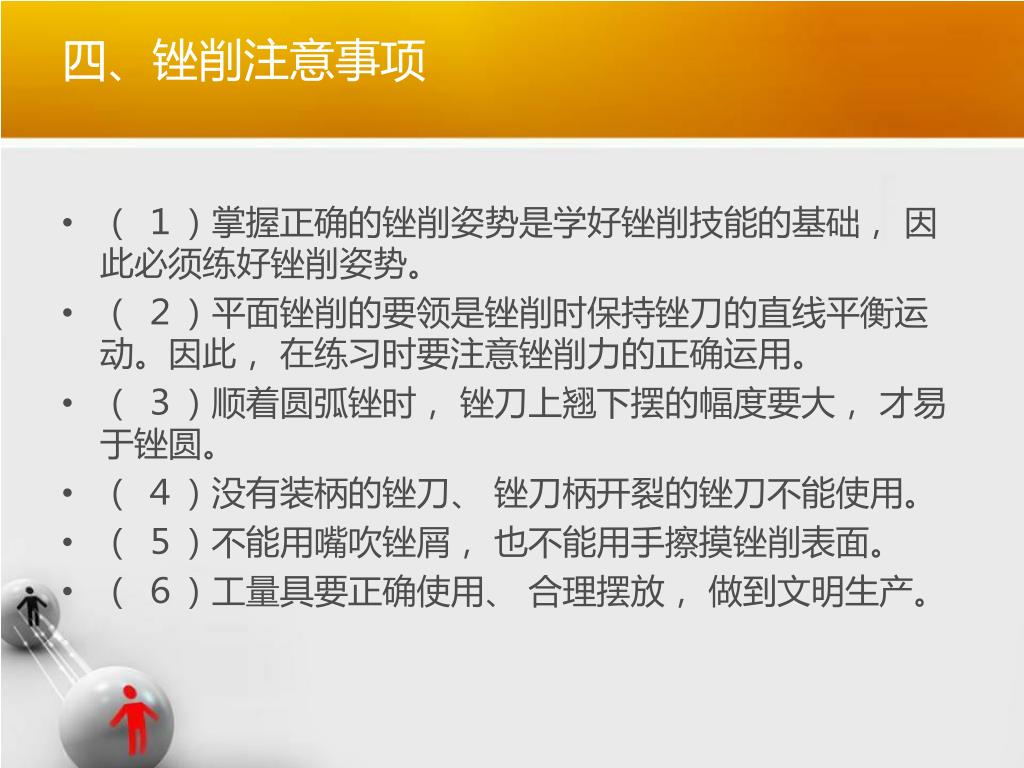

16. 四、锉削注意事项 • （ １）掌握正确的锉削姿势是学好锉削技能的基础， 因此必须练好锉削姿势。 • （ ２）平面锉削的要领是锉削时保持锉刀的直线平衡运动。因此， 在练习时要注意锉削力的正确运用。 • （ ３）顺着圆弧锉时， 锉刀上翘下摆的幅度要大， 才易于锉圆。 • （ ４）没有装柄的锉刀、 锉刀柄开裂的锉刀不能使用。 • （ ５）不能用嘴吹锉屑， 也不能用手擦摸锉削表面。 • （ ６）工量具要正确使用、 合理摆放， 做到文明生产。
