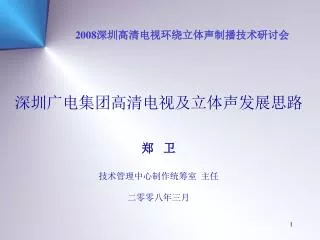

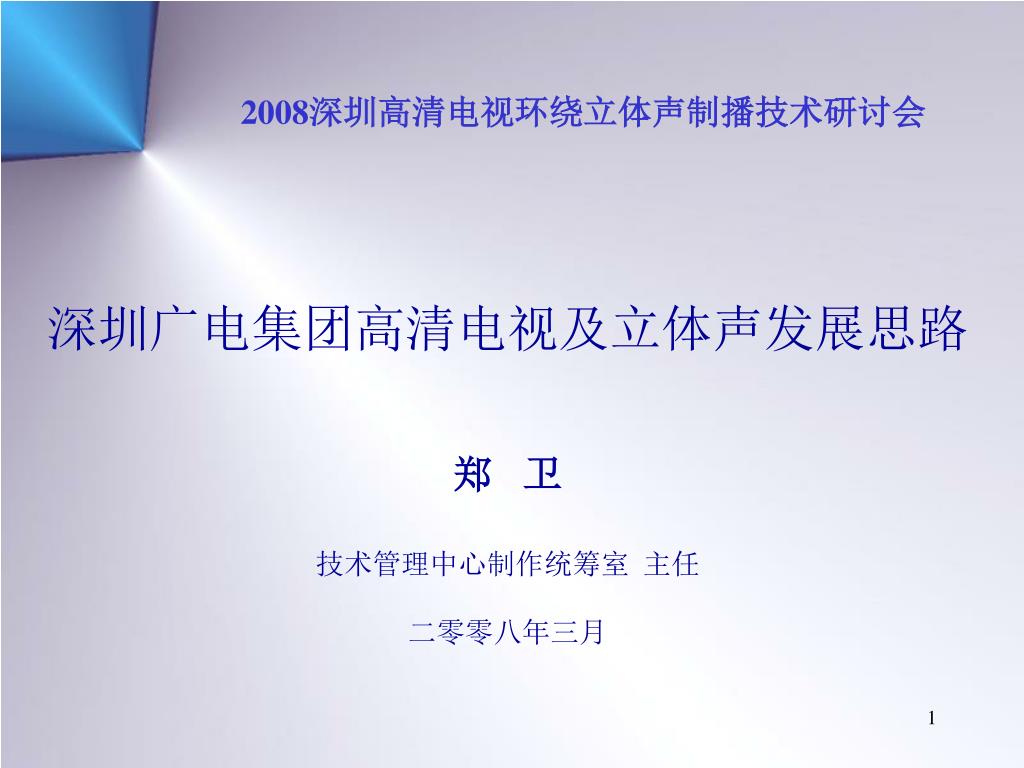

  1. 2008深圳高清电视环绕立体声制播技术研讨会 深圳广电集团高清电视及立体声发展思路 郑 卫 技术管理中心制作统筹室 主任 二零零八年三月

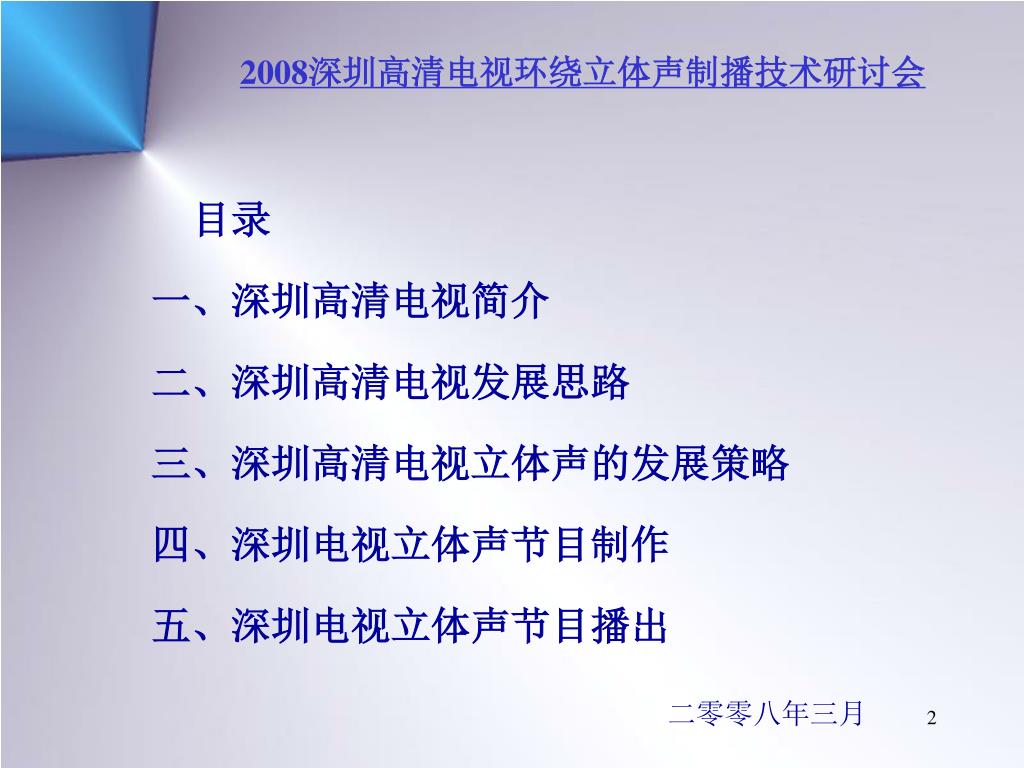

  2. 2008深圳高清电视环绕立体声制播技术研讨会 目录 一、深圳高清电视简介 二、深圳高清电视发展思路 三、深圳高清电视立体声的发展策略 四、深圳电视立体声节目制作 五、深圳电视立体声节目播出 二零零八年三月

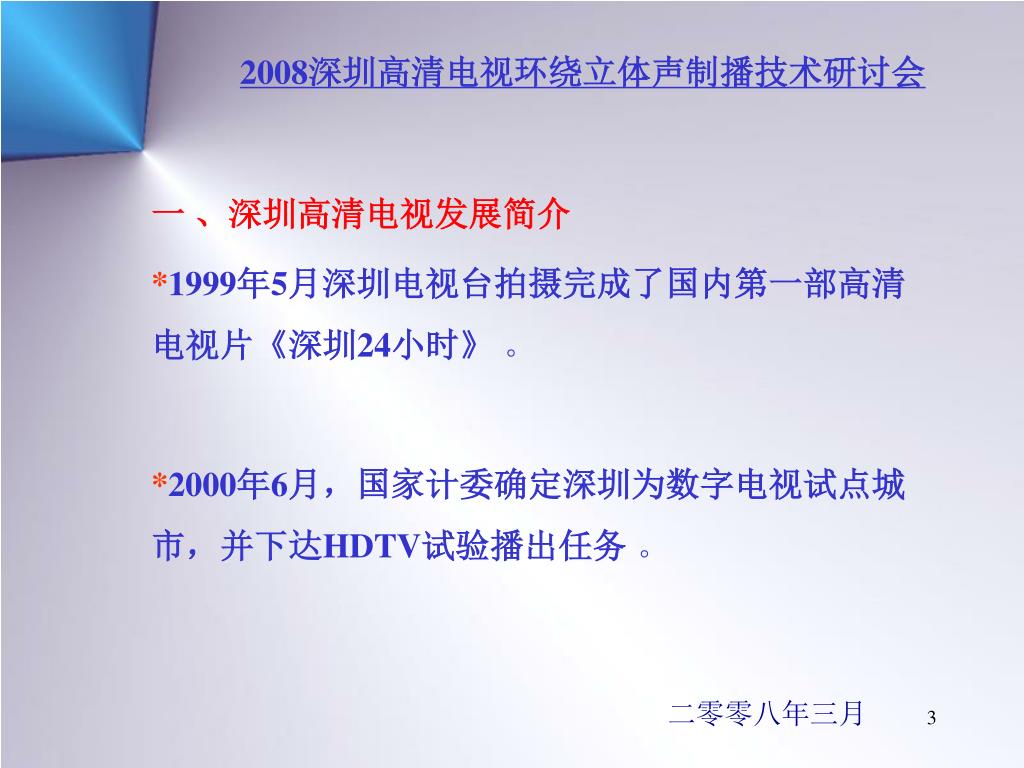

  3. 2008深圳高清电视环绕立体声制播技术研讨会 一 、深圳高清电视发展简介 *1999年5月深圳电视台拍摄完成了国内第一部高清电视片《深圳24小时》。 *2000年6月，国家计委确定深圳为数字电视试点城市，并下达HDTV试验播出任务 。 二零零八年三月

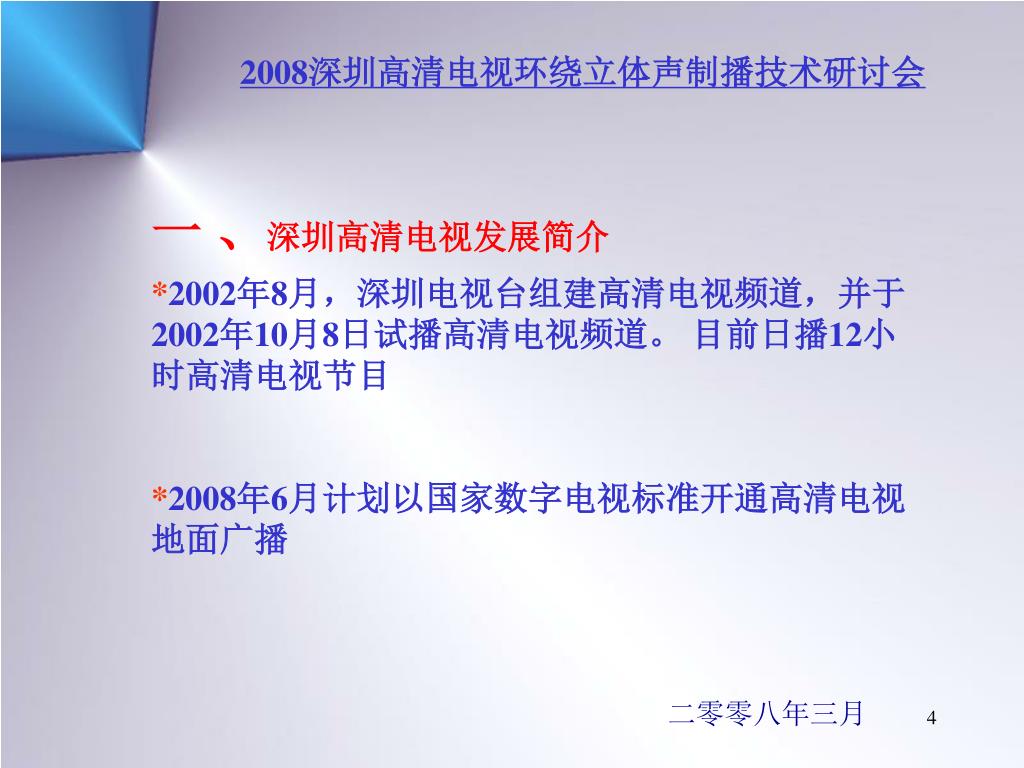

  4. 2008深圳高清电视环绕立体声制播技术研讨会 一 、深圳高清电视发展简介 *2002年8月，深圳电视台组建高清电视频道，并于2002年10月8日试播高清电视频道。 目前日播12小时高清电视节目 *2008年6月计划以国家数字电视标准开通高清电视地面广播 二零零八年三月

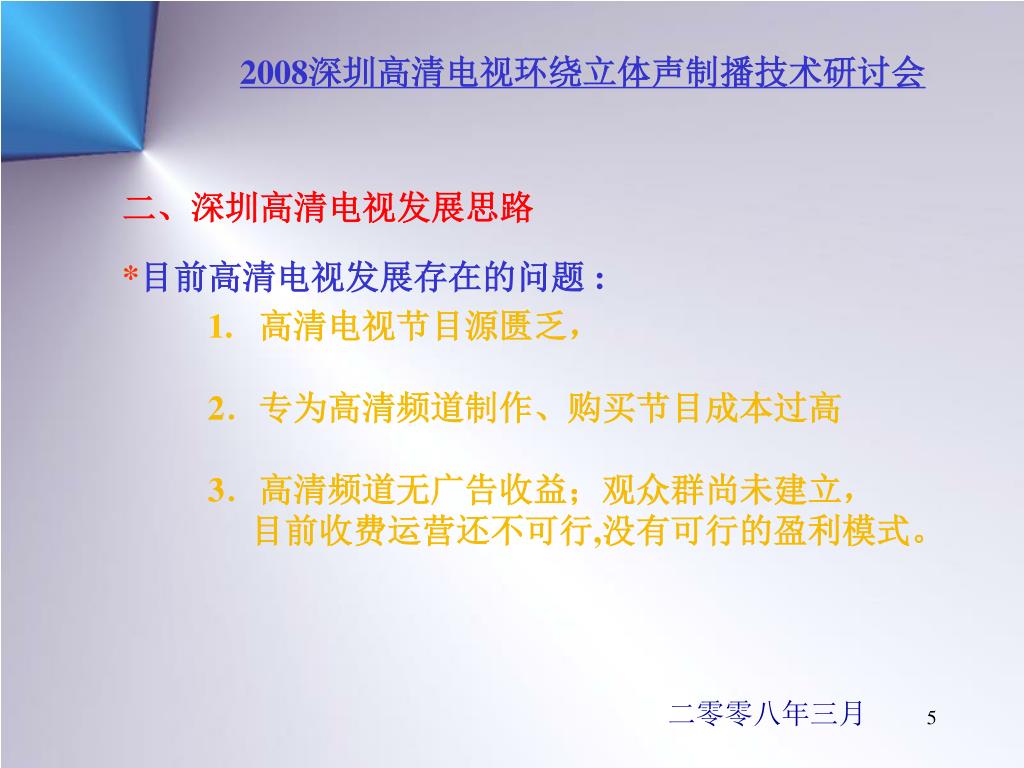

  5. 2008深圳高清电视环绕立体声制播技术研讨会 二、深圳高清电视发展思路 *目前高清电视发展存在的问题 : 1. 高清电视节目源匮乏， 2．专为高清频道制作、购买节目成本过高 3．高清频道无广告收益；观众群尚未建立， 目前收费运营还不可行,没有可行的盈利模式。 二零零八年三月

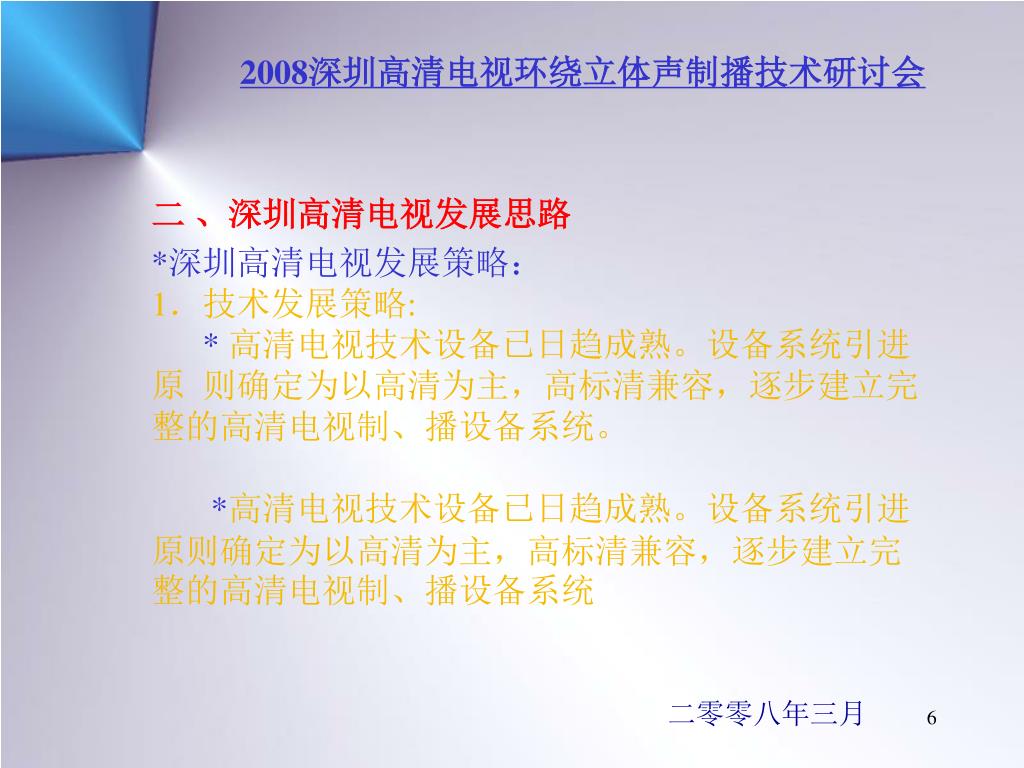

  6. 2008深圳高清电视环绕立体声制播技术研讨会 二 、深圳高清电视发展思路 *深圳高清电视发展策略： 1．技术发展策略: * 高清电视技术设备已日趋成熟。设备系统引进原 则确定为以高清为主，高标清兼容，逐步建立完整的高清电视制、播设备系统。 *高清电视技术设备已日趋成熟。设备系统引进原则确定为以高清为主，高标清兼容，逐步建立完整的高清电视制、播设备系统 二零零八年三月

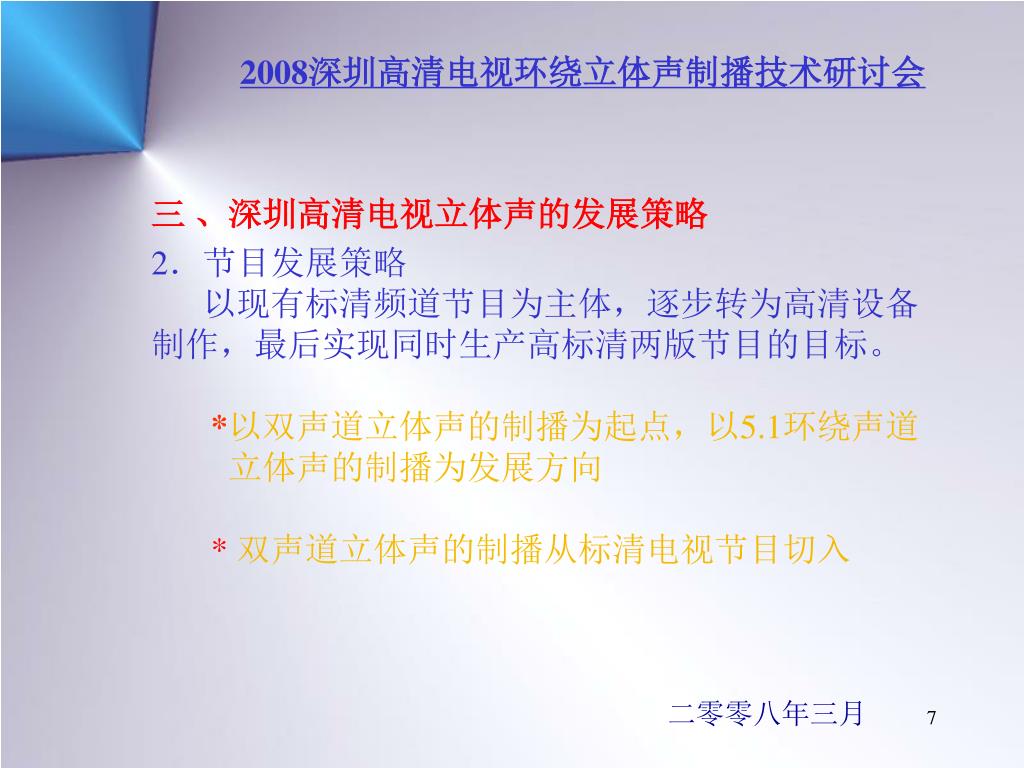

  7. 2008深圳高清电视环绕立体声制播技术研讨会 三 、深圳高清电视立体声的发展策略 2．节目发展策略 以现有标清频道节目为主体，逐步转为高清设备制作，最后实现同时生产高标清两版节目的目标。 *以双声道立体声的制播为起点，以5.1环绕声道 立体声的制播为发展方向 *双声道立体声的制播从标清电视节目切入 二零零八年三月

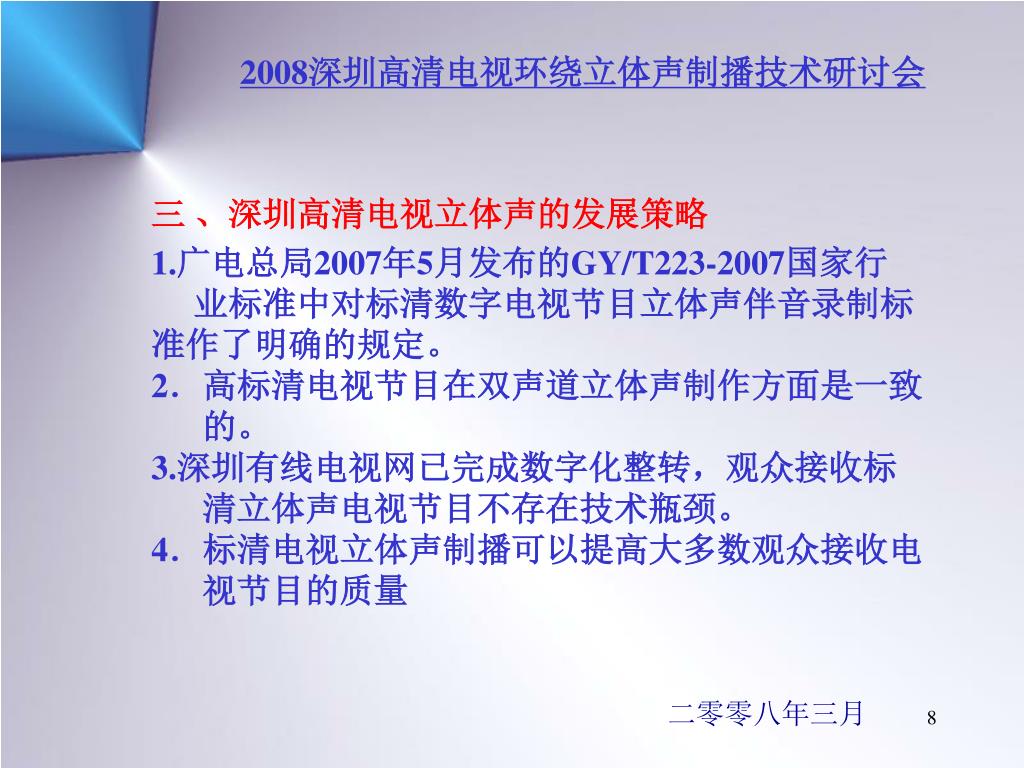

  8. 2008深圳高清电视环绕立体声制播技术研讨会 • 三 、深圳高清电视立体声的发展策略 • 广电总局2007年5月发布的GY/T223-2007国家行 • 业标准中对标清数字电视节目立体声伴音录制标准作了明确的规定。 • 2．高标清电视节目在双声道立体声制作方面是一致 • 的。 • 深圳有线电视网已完成数字化整转，观众接收标 • 清立体声电视节目不存在技术瓶颈。 • 4．标清电视立体声制播可以提高大多数观众接收电 • 视节目的质量 二零零八年三月

  9. 2008深圳高清电视环绕立体声制播技术研讨会 三 、深圳高清电视立体声的发展策略 *5.1环绕声道立体声是深圳高清电视节目制作追求的目标: 1．源自电影的5.1环绕声道立体声对制作技术要求极高，目前深圳广电集团还没有这方面的经验。需要加紧学习和实践。 2．2011年深圳将承办世界大学生运动会，这将对深圳的高清电视及环绕声道立体声伴音的提高发展起到很大的推进作用。 二零零八年三月

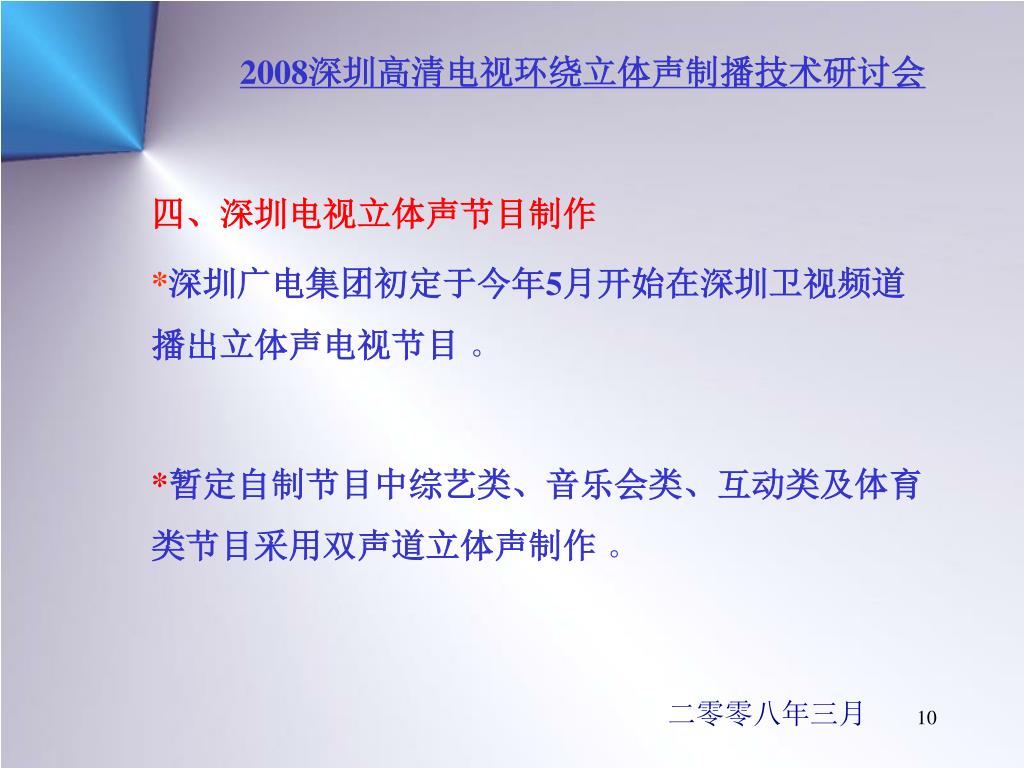

  10. 2008深圳高清电视环绕立体声制播技术研讨会 四、深圳电视立体声节目制作 *深圳广电集团初定于今年5月开始在深圳卫视频道播出立体声电视节目 。 *暂定自制节目中综艺类、音乐会类、互动类及体育类节目采用双声道立体声制作 。 二零零八年三月

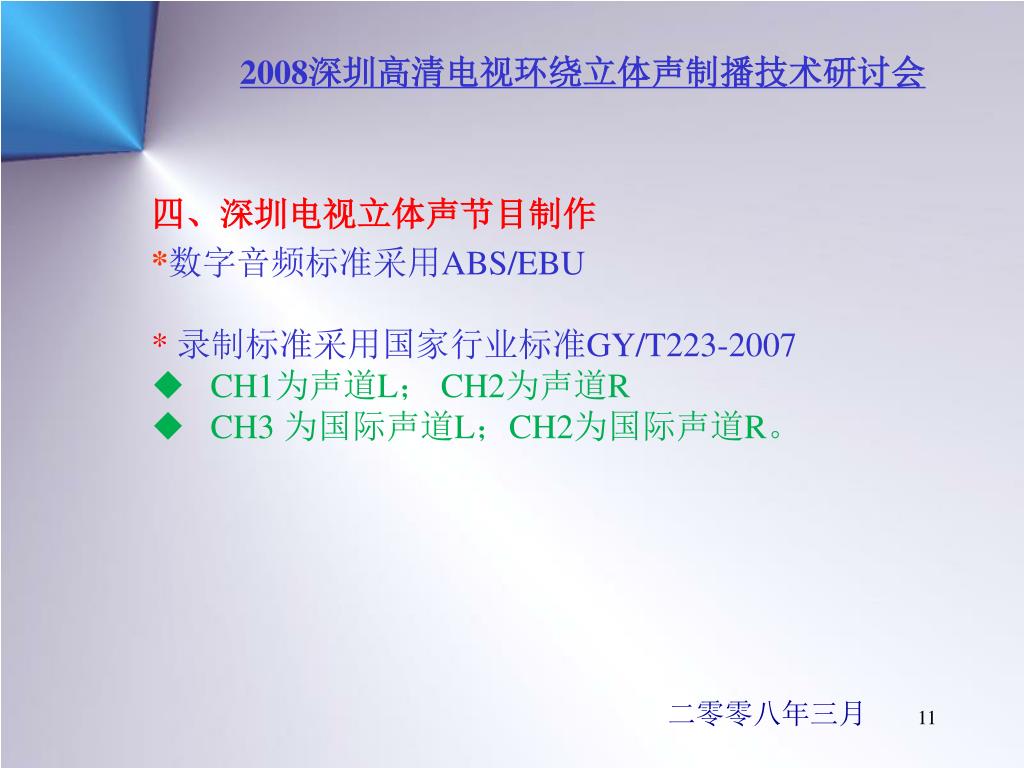

  11. 2008深圳高清电视环绕立体声制播技术研讨会 • 四、深圳电视立体声节目制作 • *数字音频标准采用ABS/EBU • * 录制标准采用国家行业标准GY/T223-2007 • CH1为声道L； CH2为声道R • CH3 为国际声道L；CH2为国际声道R。 二零零八年三月

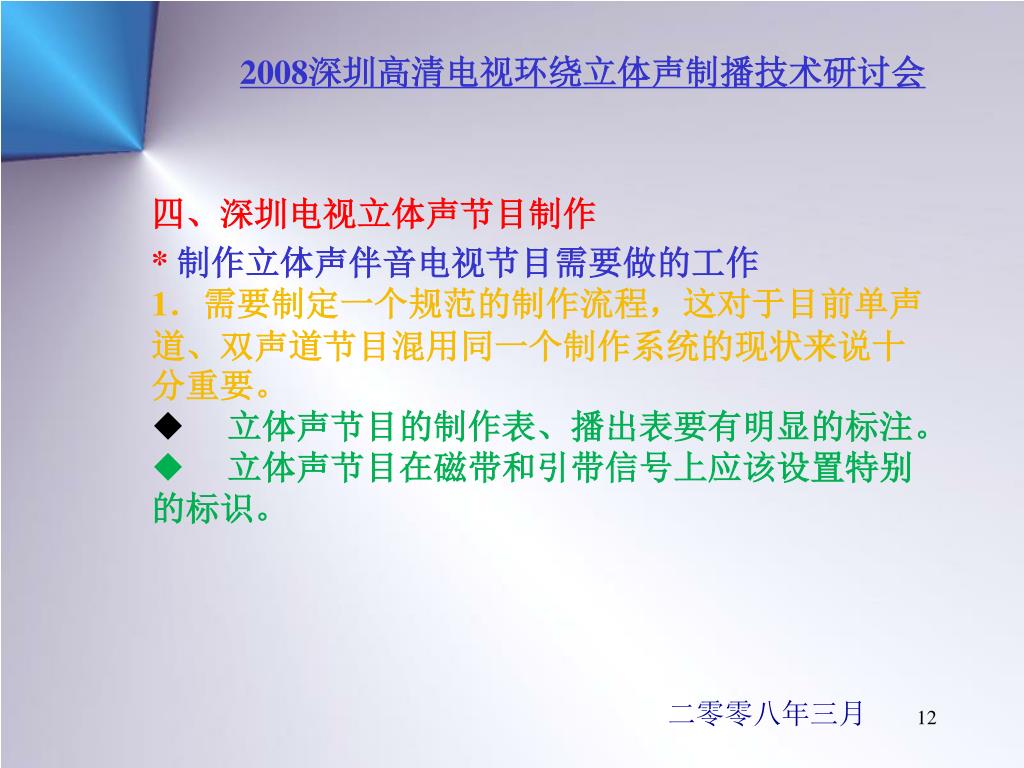

  12. 2008深圳高清电视环绕立体声制播技术研讨会 • 四、深圳电视立体声节目制作 • * 制作立体声伴音电视节目需要做的工作 • 1．需要制定一个规范的制作流程，这对于目前单声道、双声道节目混用同一个制作系统的现状来说十分重要。 • 立体声节目的制作表、播出表要有明显的标注。 • 立体声节目在磁带和引带信号上应该设置特别的标识。 二零零八年三月

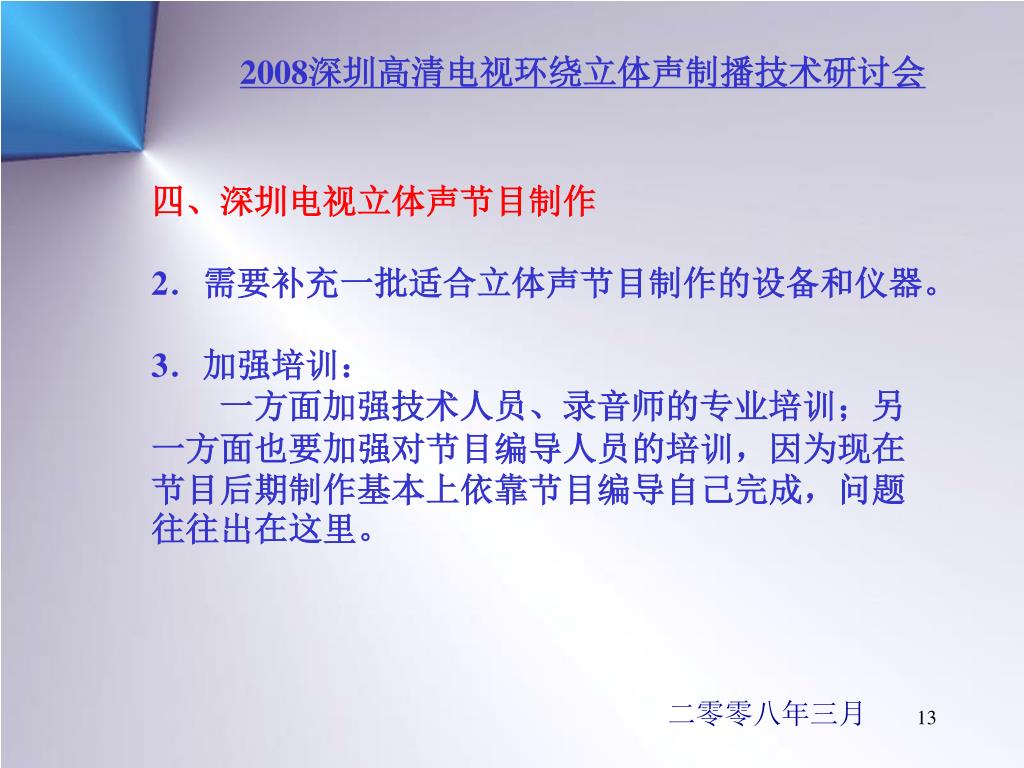

  13. 2008深圳高清电视环绕立体声制播技术研讨会 四、深圳电视立体声节目制作 2．需要补充一批适合立体声节目制作的设备和仪器。 3．加强培训： 一方面加强技术人员、录音师的专业培训；另一方面也要加强对节目编导人员的培训，因为现在节目后期制作基本上依靠节目编导自己完成，问题往往出在这里。 二零零八年三月

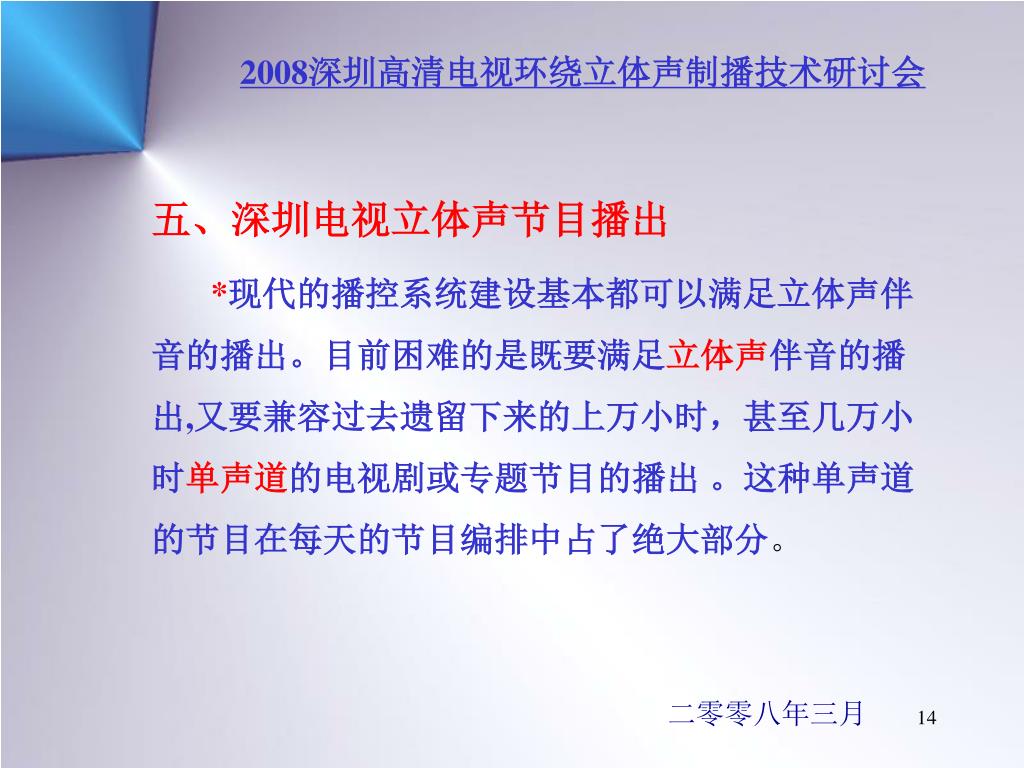

  14. 2008深圳高清电视环绕立体声制播技术研讨会 五、深圳电视立体声节目播出 *现代的播控系统建设基本都可以满足立体声伴音的播出。目前困难的是既要满足立体声伴音的播出,又要兼容过去遗留下来的上万小时，甚至几万小时单声道的电视剧或专题节目的播出 。这种单声道的节目在每天的节目编排中占了绝大部分。 二零零八年三月

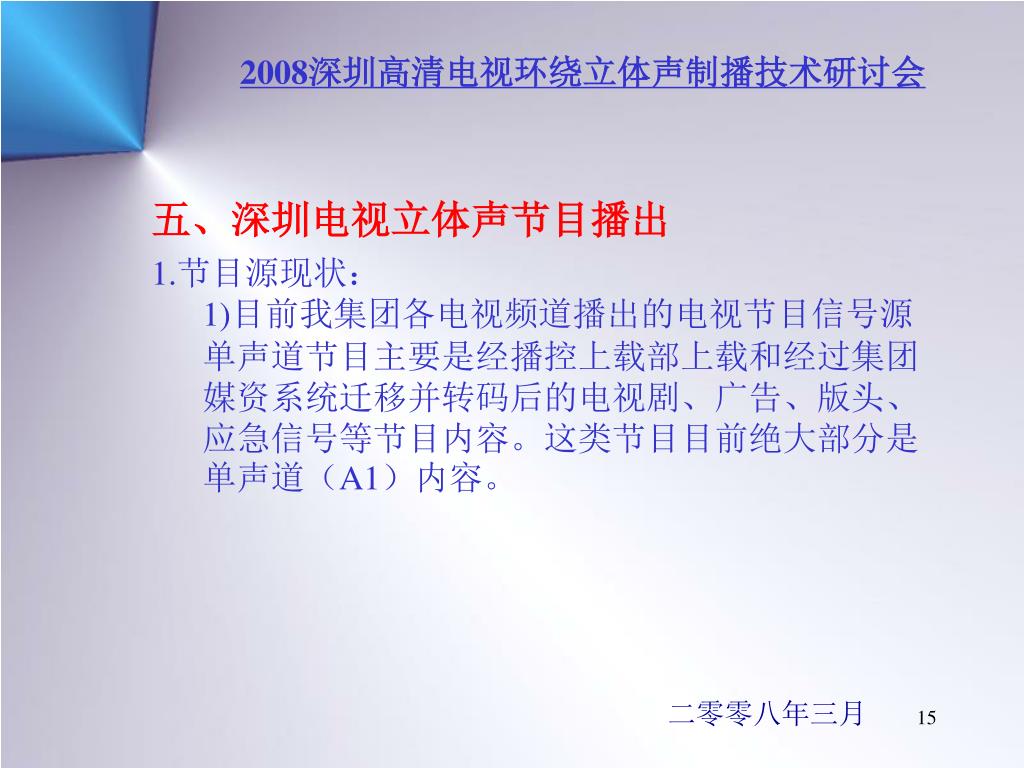

  15. 2008深圳高清电视环绕立体声制播技术研讨会 五、深圳电视立体声节目播出 1.节目源现状： 1)目前我集团各电视频道播出的电视节目信号源单声道节目主要是经播控上载部上载和经过集团媒资系统迁移并转码后的电视剧、广告、版头、应急信号等节目内容。这类节目目前绝大部分是单声道（A1）内容。 二零零八年三月

  16. 2008深圳高清电视环绕立体声制播技术研讨会 五、深圳电视立体声节目播出 2）台内直播、转播类节目，主要是指台内自己生产的各类晚会、综艺类节目和演播室新闻等直播节目，这部分节目目前也以单声道播出为主。 3）台外转播类节目：主要指由总控矩阵实时转播的外台卫星、电信、光纤等传输的节目，如CCTV、ESPN等节目。这类节目有单声道，也有双声道，部分还是立体声节目。 在播控环节，最困难的是节目通道既要满足立体声节目的播出，又要兼顾大量单声道节目的播出。 二零零八年三月

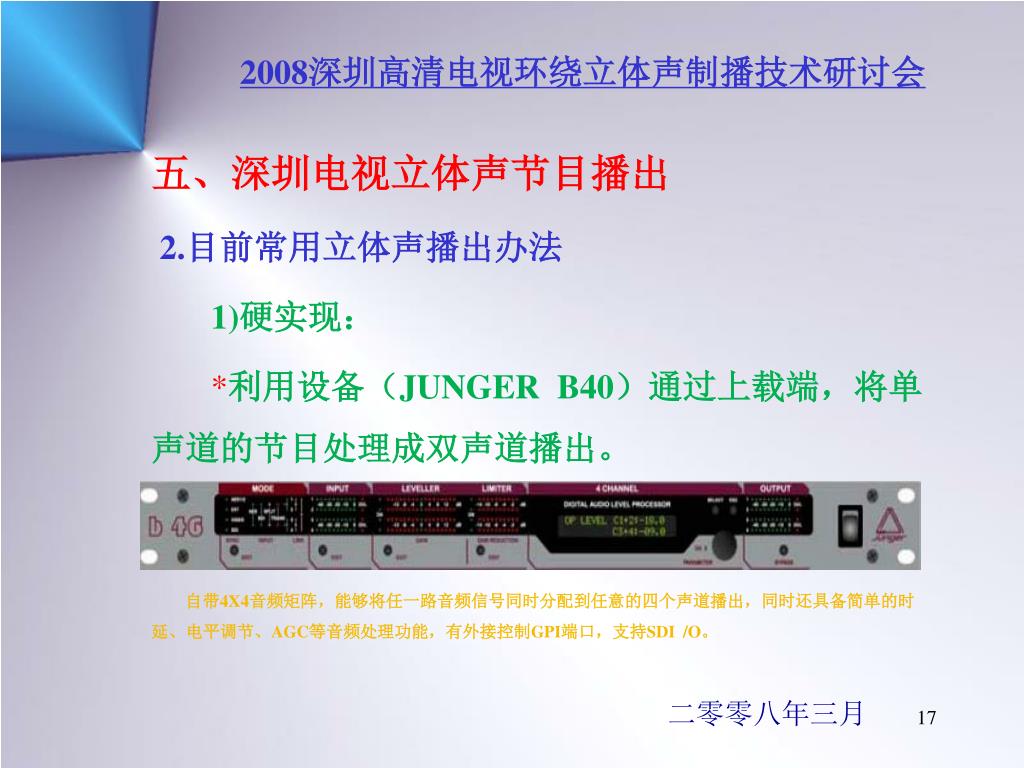

  17. 2008深圳高清电视环绕立体声制播技术研讨会 五、深圳电视立体声节目播出 2.目前常用立体声播出办法 1)硬实现： *利用设备（JUNGER B40）通过上载端，将单声道的节目处理成双声道播出。 自带4X4音频矩阵，能够将任一路音频信号同时分配到任意的四个声道播出，同时还具备简单的时延、电平调节、AGC等音频处理功能，有外接控制GPI端口，支持SDI /O。 二零零八年三月

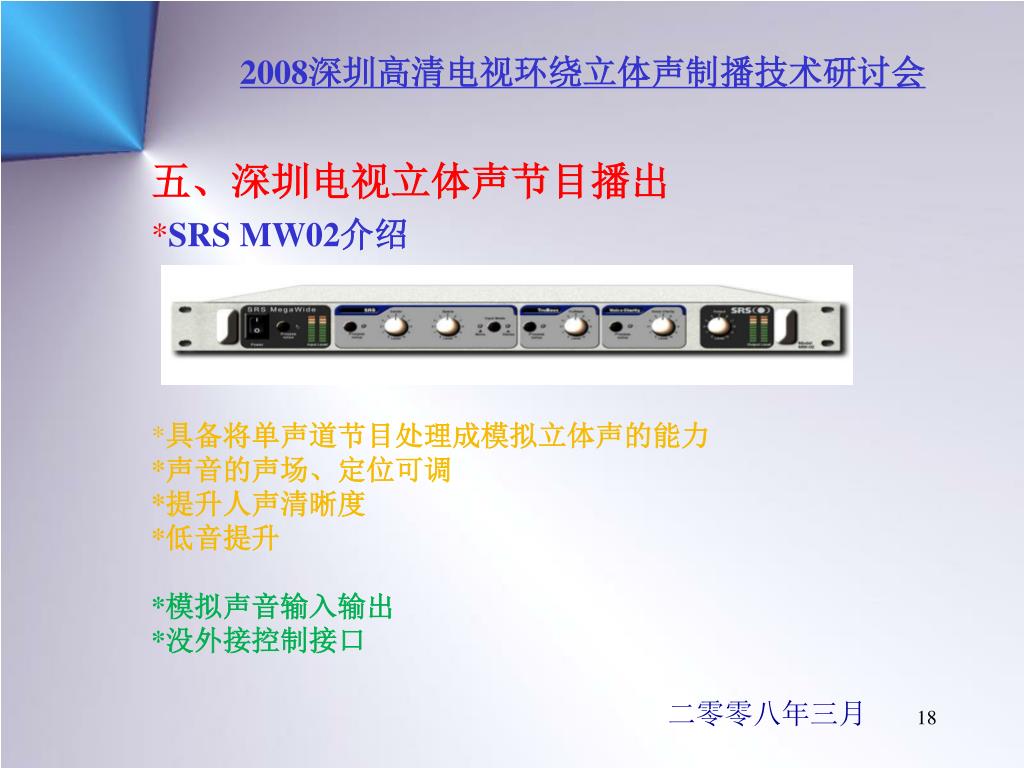

  18. 2008深圳高清电视环绕立体声制播技术研讨会 五、深圳电视立体声节目播出 *SRS MW02介绍 *具备将单声道节目处理成模拟立体声的能力 *声音的声场、定位可调 *提升人声清晰度 *低音提升 *模拟声音输入输出 *没外接控制接口 二零零八年三月

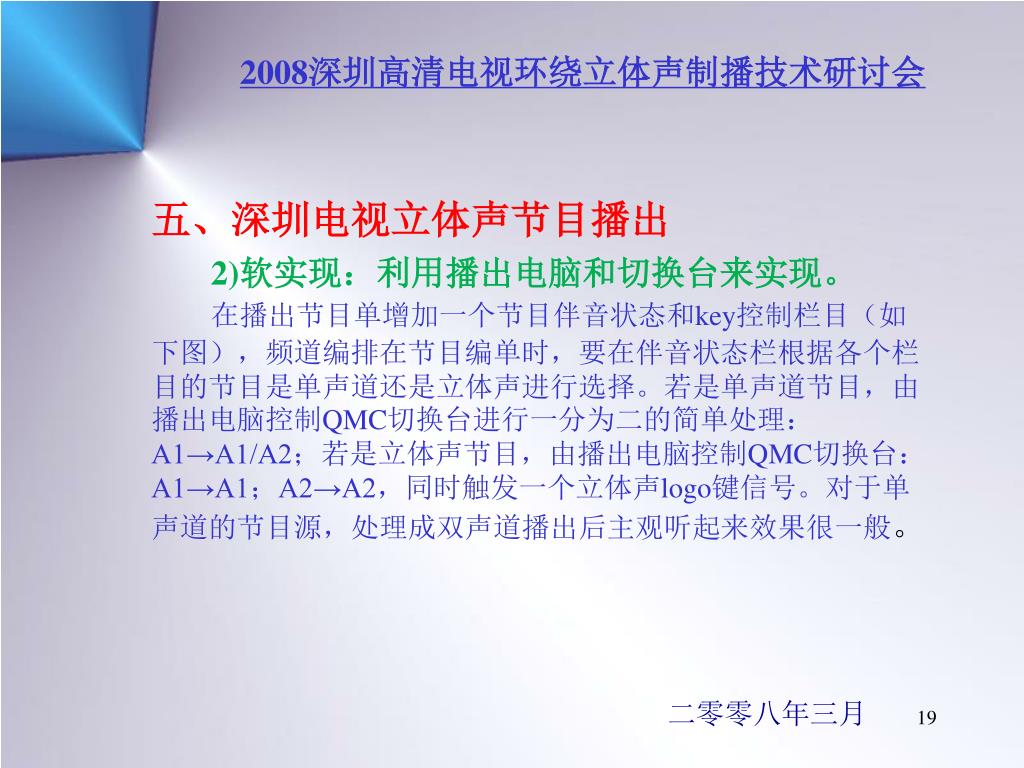

  19. 2008深圳高清电视环绕立体声制播技术研讨会 五、深圳电视立体声节目播出 2)软实现：利用播出电脑和切换台来实现。 在播出节目单增加一个节目伴音状态和key控制栏目（如下图），频道编排在节目编单时，要在伴音状态栏根据各个栏目的节目是单声道还是立体声进行选择。若是单声道节目，由播出电脑控制QMC切换台进行一分为二的简单处理：A1→A1/A2；若是立体声节目，由播出电脑控制QMC切换台：A1→A1；A2→A2，同时触发一个立体声logo键信号。对于单声道的节目源，处理成双声道播出后主观听起来效果很一般。 二零零八年三月

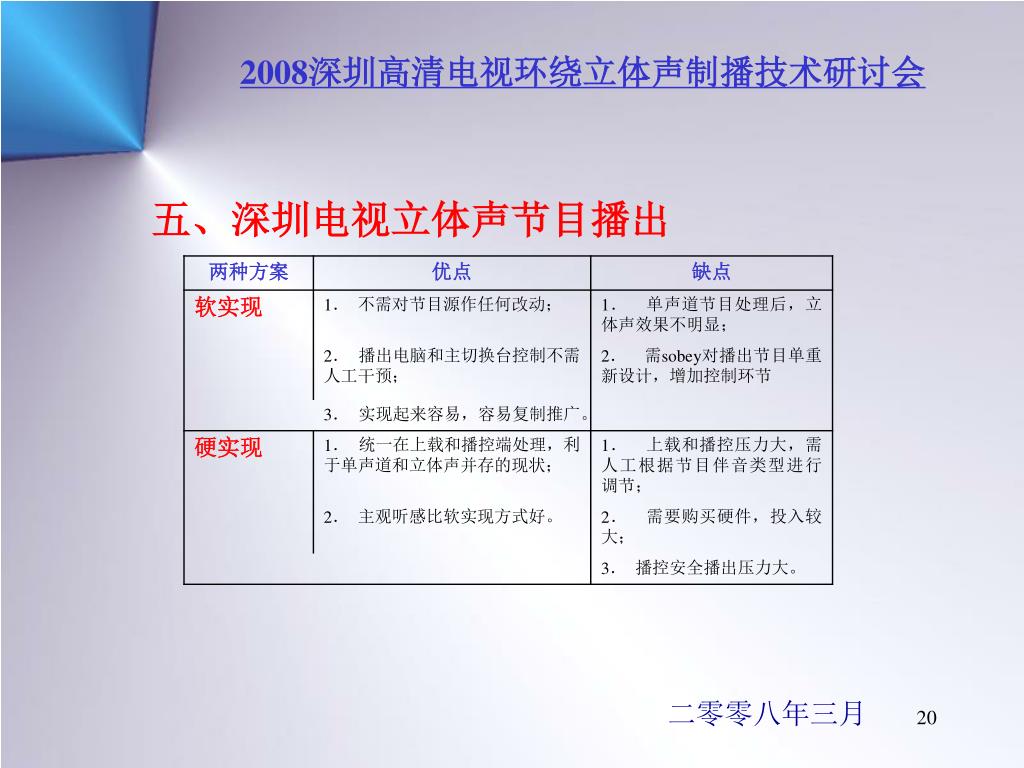

  20. 2008深圳高清电视环绕立体声制播技术研讨会 五、深圳电视立体声节目播出 二零零八年三月

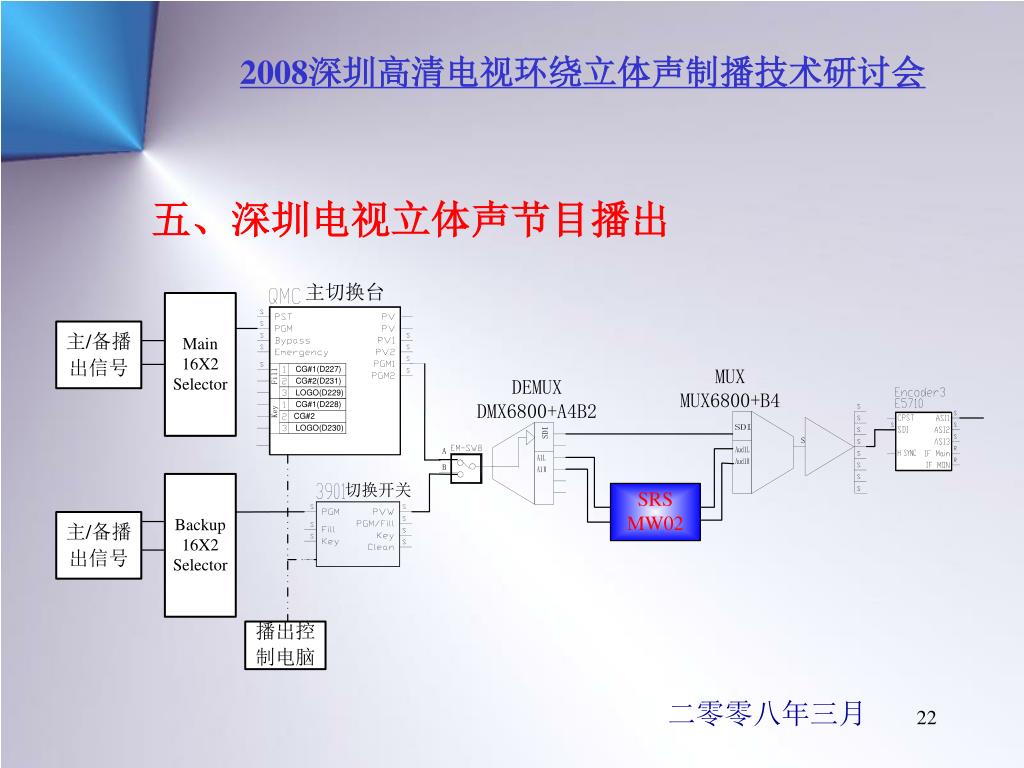

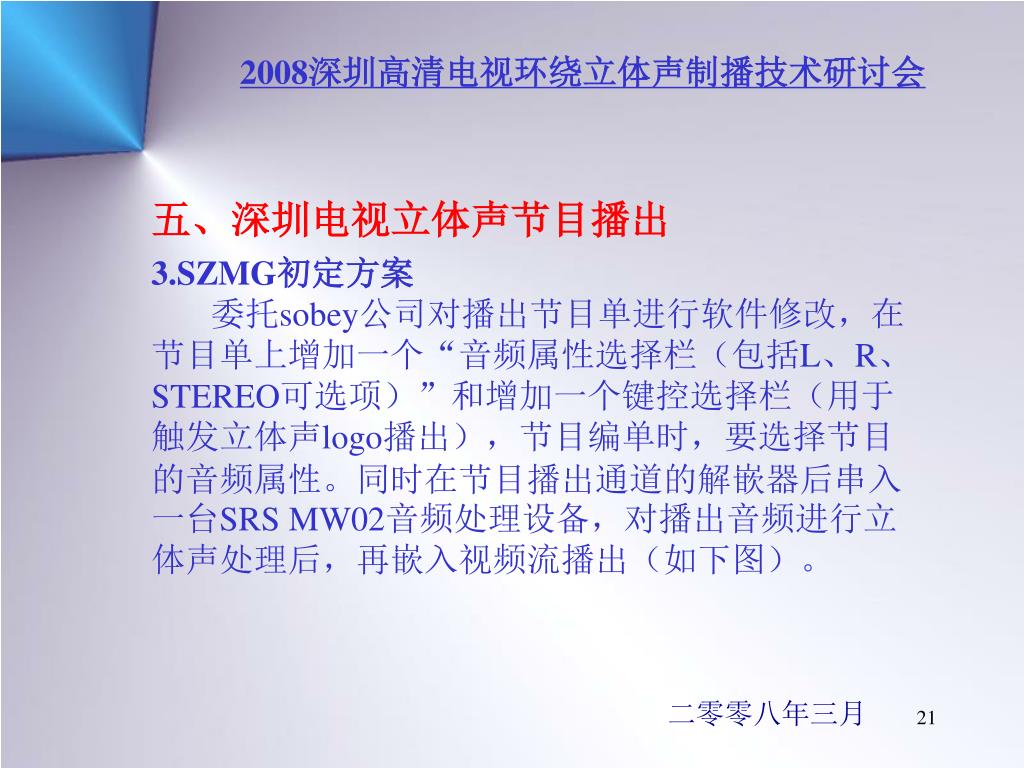

  21. 2008深圳高清电视环绕立体声制播技术研讨会 五、深圳电视立体声节目播出 3.SZMG初定方案 委托sobey公司对播出节目单进行软件修改，在节目单上增加一个“音频属性选择栏（包括L、R、STEREO可选项）”和增加一个键控选择栏（用于触发立体声logo播出），节目编单时，要选择节目的音频属性。同时在节目播出通道的解嵌器后串入一台SRS MW02音频处理设备，对播出音频进行立体声处理后，再嵌入视频流播出（如下图）。 二零零八年三月

  22. 2008深圳高清电视环绕立体声制播技术研讨会 五、深圳电视立体声节目播出 二零零八年三月

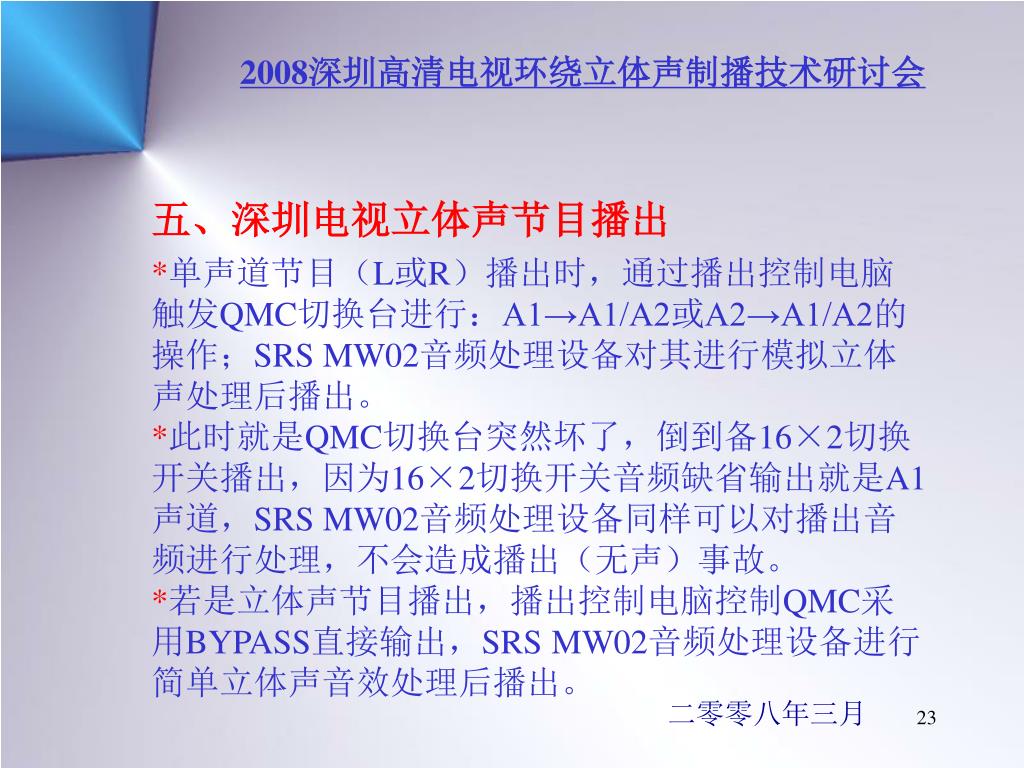

  23. 2008深圳高清电视环绕立体声制播技术研讨会 五、深圳电视立体声节目播出 *单声道节目（L或R）播出时，通过播出控制电脑触发QMC切换台进行：A1→A1/A2或A2→A1/A2的操作；SRS MW02音频处理设备对其进行模拟立体声处理后播出。 *此时就是QMC切换台突然坏了，倒到备16×2切换开关播出，因为16×2切换开关音频缺省输出就是A1声道，SRS MW02音频处理设备同样可以对播出音频进行处理，不会造成播出（无声）事故。 *若是立体声节目播出，播出控制电脑控制QMC采用BYPASS直接输出，SRS MW02音频处理设备进行简单立体声音效处理后播出。 二零零八年三月

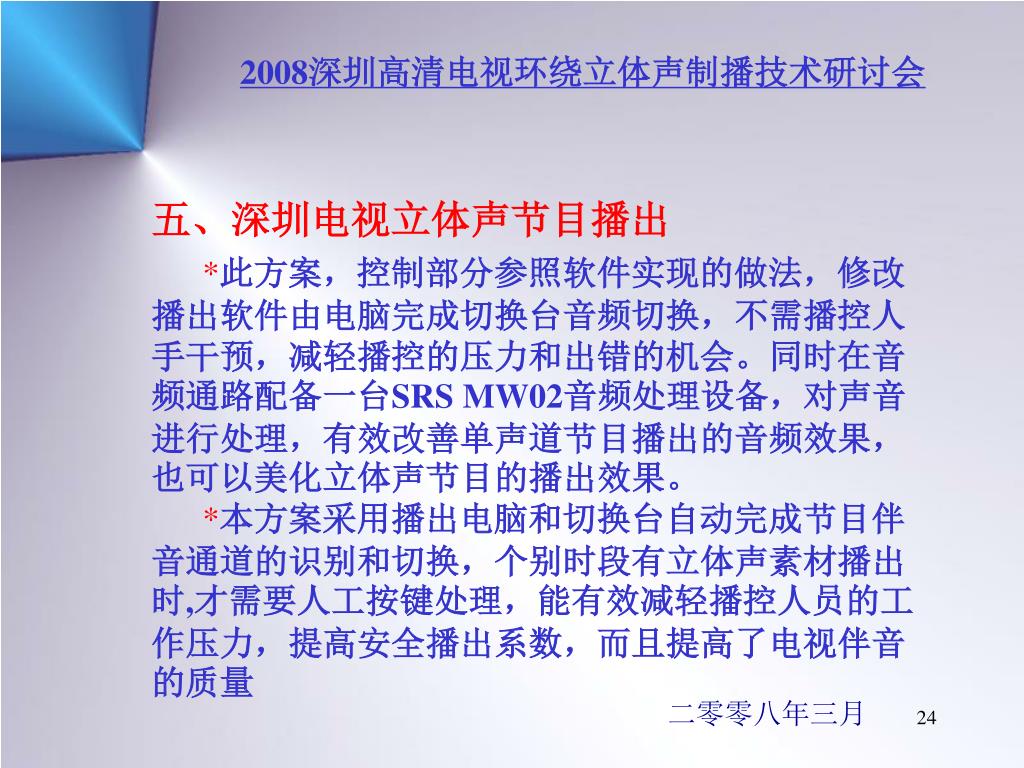

  24. 2008深圳高清电视环绕立体声制播技术研讨会 五、深圳电视立体声节目播出 *此方案，控制部分参照软件实现的做法，修改播出软件由电脑完成切换台音频切换，不需播控人手干预，减轻播控的压力和出错的机会。同时在音频通路配备一台SRS MW02音频处理设备，对声音进行处理，有效改善单声道节目播出的音频效果，也可以美化立体声节目的播出效果。 *本方案采用播出电脑和切换台自动完成节目伴音通道的识别和切换，个别时段有立体声素材播出时,才需要人工按键处理，能有效减轻播控人员的工作压力，提高安全播出系数，而且提高了电视伴音的质量 二零零八年三月

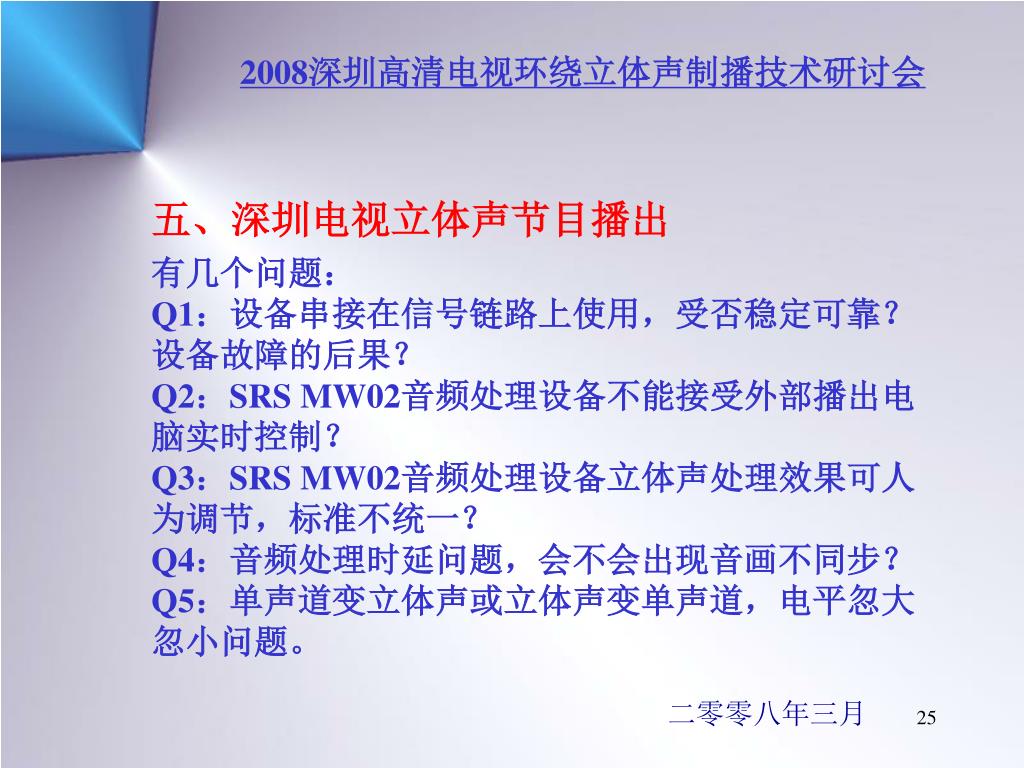

  25. 2008深圳高清电视环绕立体声制播技术研讨会 五、深圳电视立体声节目播出 有几个问题： Q1：设备串接在信号链路上使用，受否稳定可靠？设备故障的后果？ Q2：SRS MW02音频处理设备不能接受外部播出电脑实时控制？ Q3：SRS MW02音频处理设备立体声处理效果可人为调节，标准不统一？ Q4：音频处理时延问题，会不会出现音画不同步？ Q5：单声道变立体声或立体声变单声道，电平忽大忽小问题。 二零零八年三月

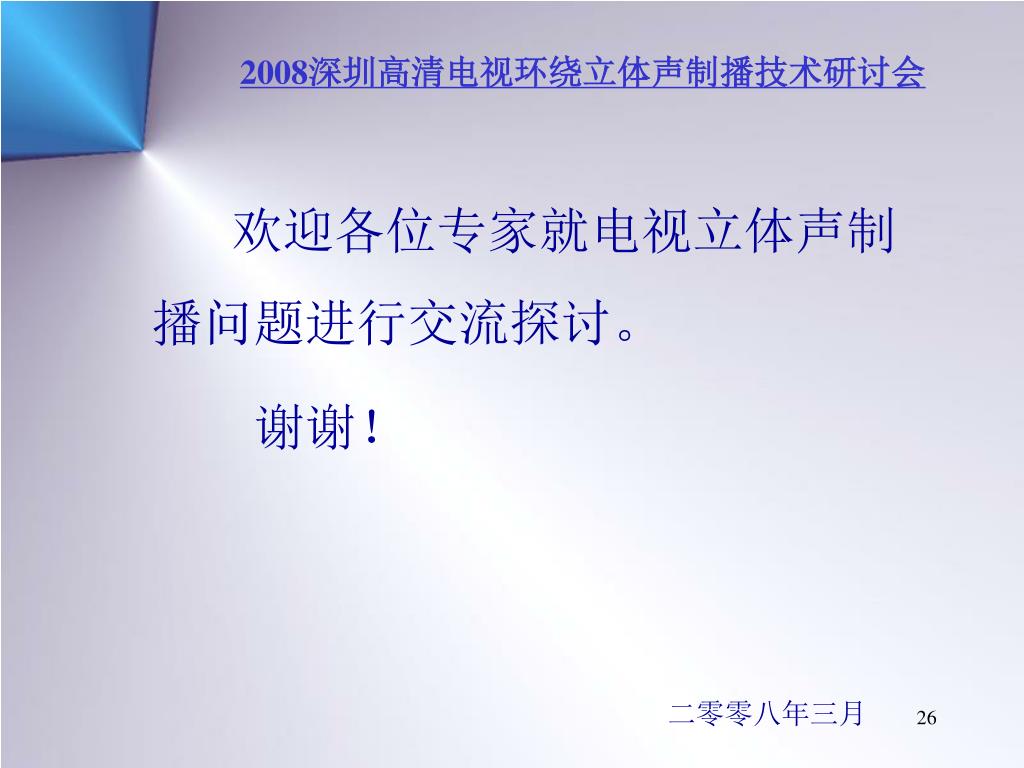

  26. 2008深圳高清电视环绕立体声制播技术研讨会 欢迎各位专家就电视立体声制播问题进行交流探讨。 谢谢！ 二零零八年三月
