Presentation Transcript
slide1

พลังงานความร้อนมหาสมุทรพลังงานความร้อนมหาสมุทร

ocean thermal energy conversion otec

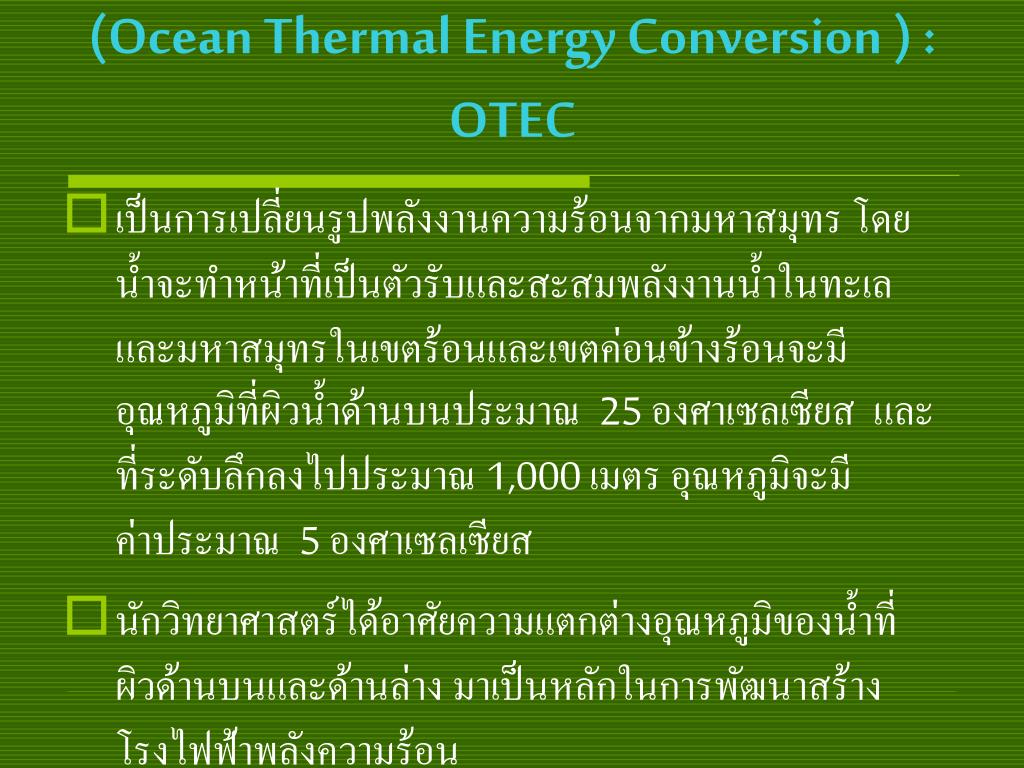

การเปลี่ยนรูปพลังงานความร้อนมหาสมุทร (Ocean Thermal Energy Conversion ) : OTEC

เป็นการเปลี่ยนรูปพลังงานความร้อนจากมหาสมุทร โดยน้ำจะทำหน้าที่เป็นตัวรับและสะสมพลังงานน้ำในทะเลและมหาสมุทรในเขตร้อนและเขตค่อนข้างร้อนจะมีอุณหภูมิที่ผิวน้ำด้านบนประมาณ 25 องศาเซลเซียส และที่ระดับลึกลงไปประมาณ 1,000 เมตร อุณหภูมิจะมีค่าประมาณ 5 องศาเซลเซียส

นักวิทยาศาสตร์ได้อาศัยความแตกต่างอุณหภูมิของน้ำที่ผิวด้านบนและด้านล่าง มาเป็นหลักในการพัฒนาสร้างโรงไฟฟ้าพลังความร้อน

1 1 000
ภาพที่ 1 ค่าเฉลี่ยของอุณหภูมิแตกต่างที่ระดับผิวน้ำและที่ความลึก 1,000 เมตร ณ บริเวณละติจูดต่าง ๆ
slide4

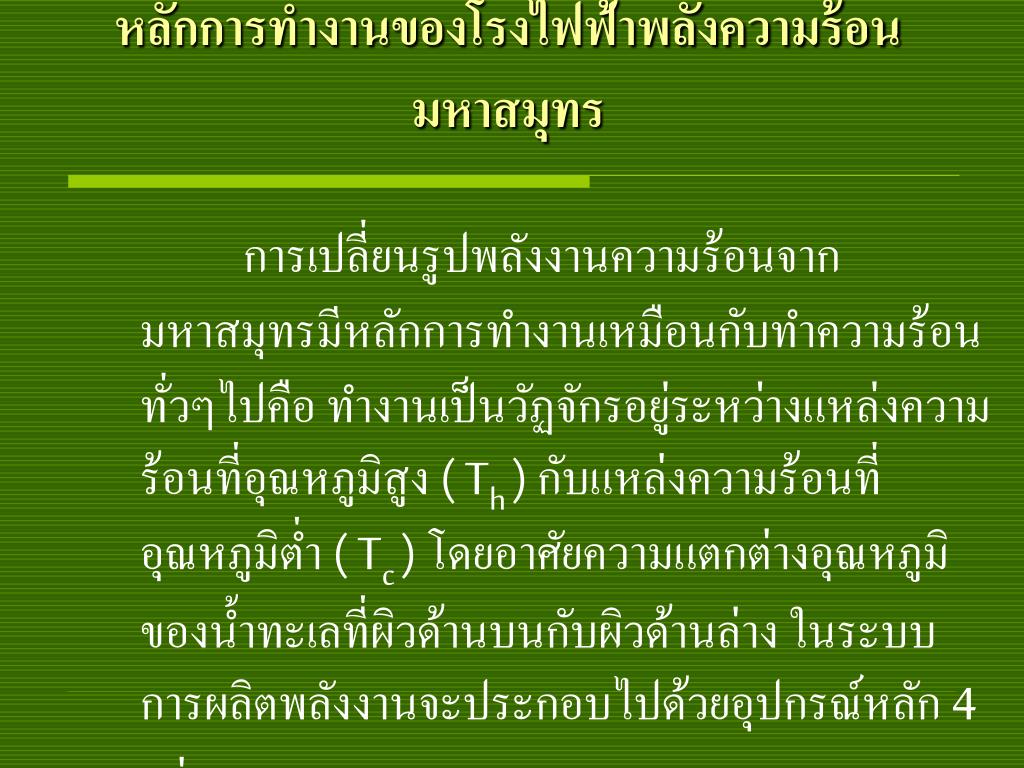

หลักการทำงานของโรงไฟฟ้าพลังความร้อนมหาสมุทรหลักการทำงานของโรงไฟฟ้าพลังความร้อนมหาสมุทร

การเปลี่ยนรูปพลังงานความร้อนจากมหาสมุทรมีหลักการทำงานเหมือนกับทำความร้อนทั่วๆไปคือ ทำงานเป็นวัฏจักรอยู่ระหว่างแหล่งความร้อนที่อุณหภูมิสูง ( Th ) กับแหล่งความร้อนที่อุณหภูมิต่ำ ( Tc ) โดยอาศัยความแตกต่างอุณหภูมิของน้ำทะเลที่ผิวด้านบนกับผิวด้านล่าง ในระบบการผลิตพลังงานจะประกอบไปด้วยอุปกรณ์หลัก 4 อย่าง

1 evaporator

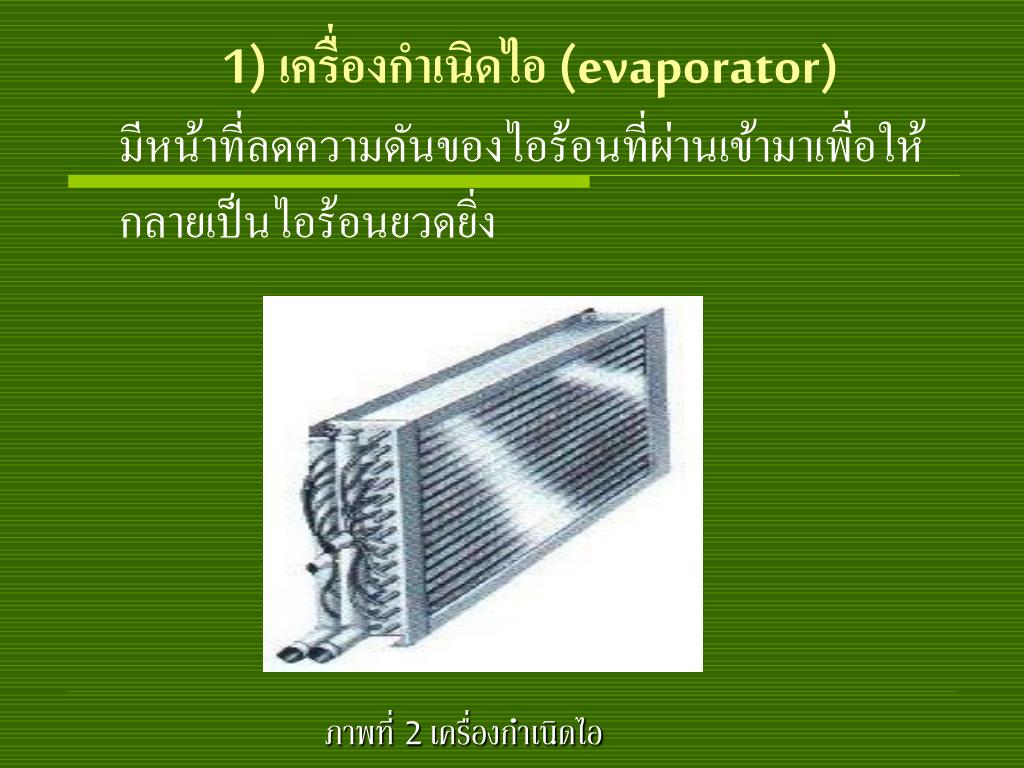

1) เครื่องกำเนิดไอ (evaporator)มีหน้าที่ลดความดันของไอร้อนที่ผ่านเข้ามาเพื่อให้กลายเป็นไอร้อนยวดยิ่ง

ภาพที่ 2 เครื่องกำเนิดไอ

2 turbine generator

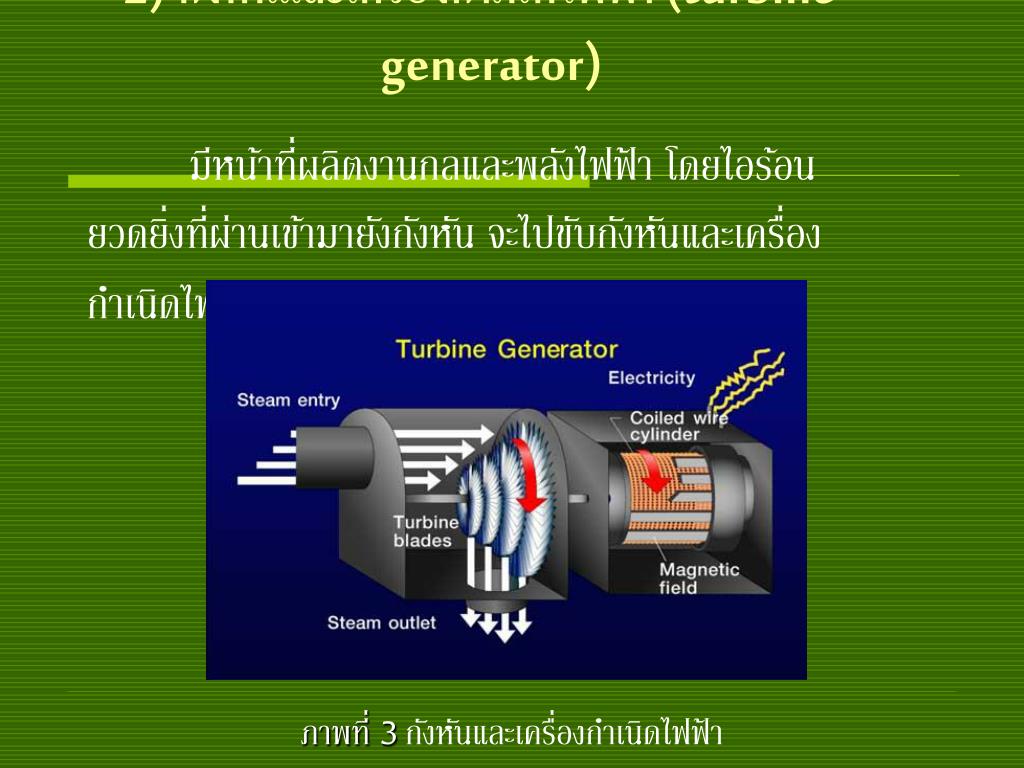

2) กังหันและเครื่องกำเนิดไฟฟ้า (turbine - generator)

มีหน้าที่ผลิตงานกลและพลังไฟฟ้า โดยไอร้อนยวดยิ่งที่ผ่านเข้ามายังกังหัน จะไปขับกังหันและเครื่องกำเนิดไฟฟ้า

ภาพที่ 3 กังหันและเครื่องกำเนิดไฟฟ้า

3 condenser
3) เครื่องควบแน่น (condenser)

มีหน้าที่ควบแน่นไอให้กลายเป็นของเหลว โดยขณะที่ไอออกมาจากกังหัน จะถูกควบแน่นโดยน้ำเย็นที่สูบมาจากทะเลด้านล่าง

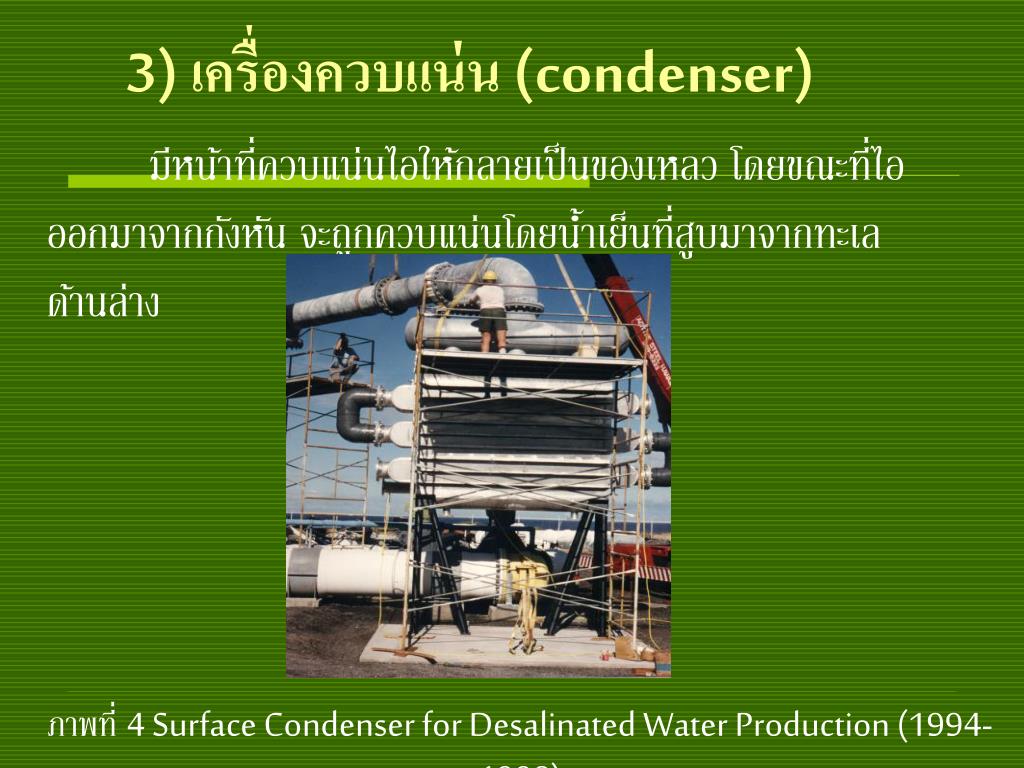

ภาพที่ 4 Surface Condenser for Desalinated Water Production (1994-1998)

4 pipes and pumping
4) ท่อและเครื่องสูบน้ำ (pipes and pumping)

ทำหน้าที่สูบน้ำและนำน้ำร้อนและน้ำเย็นมายังระบบ

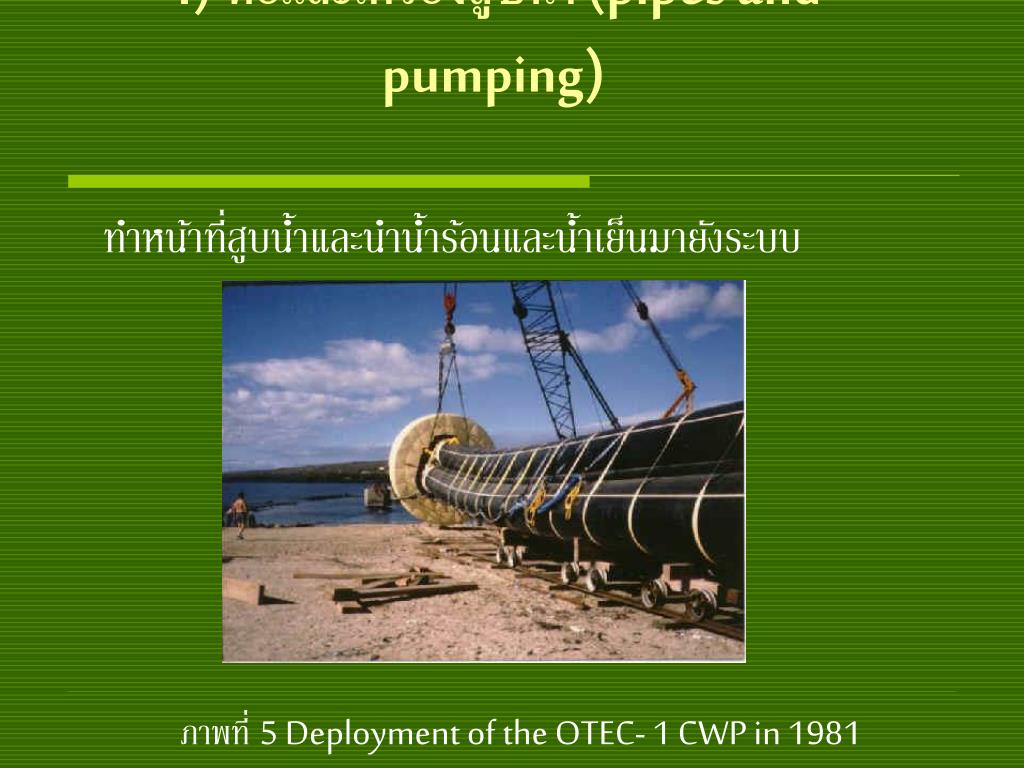

ภาพที่ 5 Deployment of the OTEC- 1 CWP in 1981

slide9

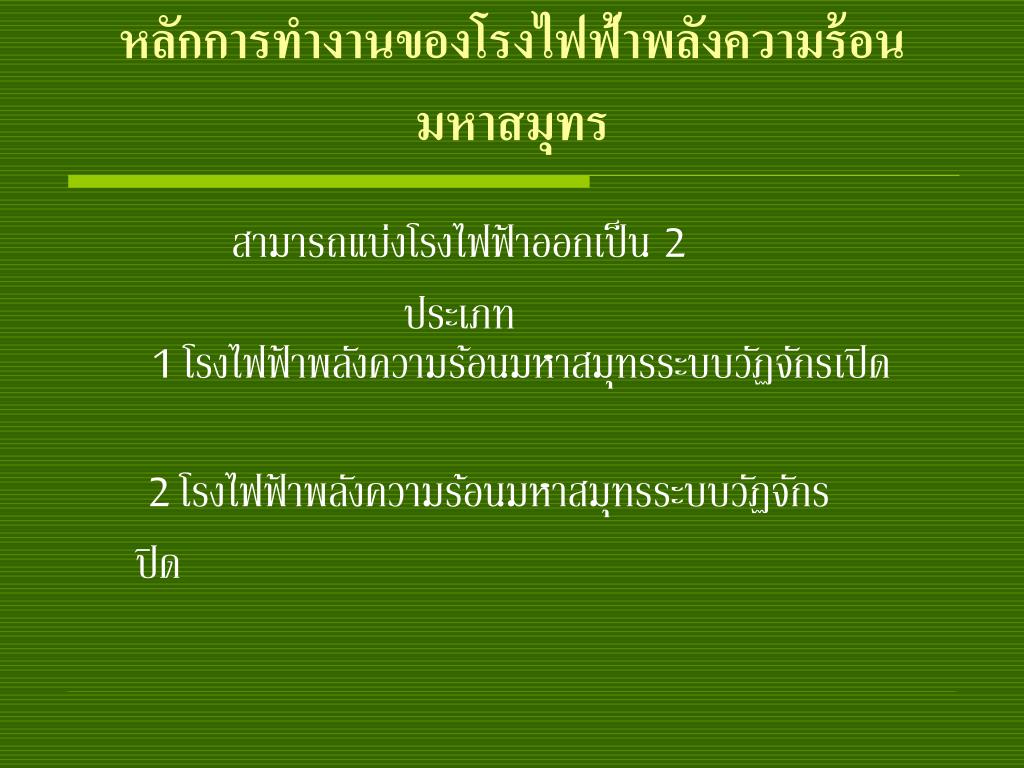

หลักการทำงานของโรงไฟฟ้าพลังความร้อนมหาสมุทรหลักการทำงานของโรงไฟฟ้าพลังความร้อนมหาสมุทร

สามารถแบ่งโรงไฟฟ้าออกเป็น 2 ประเภท

1 โรงไฟฟ้าพลังความร้อนมหาสมุทรระบบวัฏจักรเปิด

2 โรงไฟฟ้าพลังความร้อนมหาสมุทรระบบวัฏจักรปิด

slide10

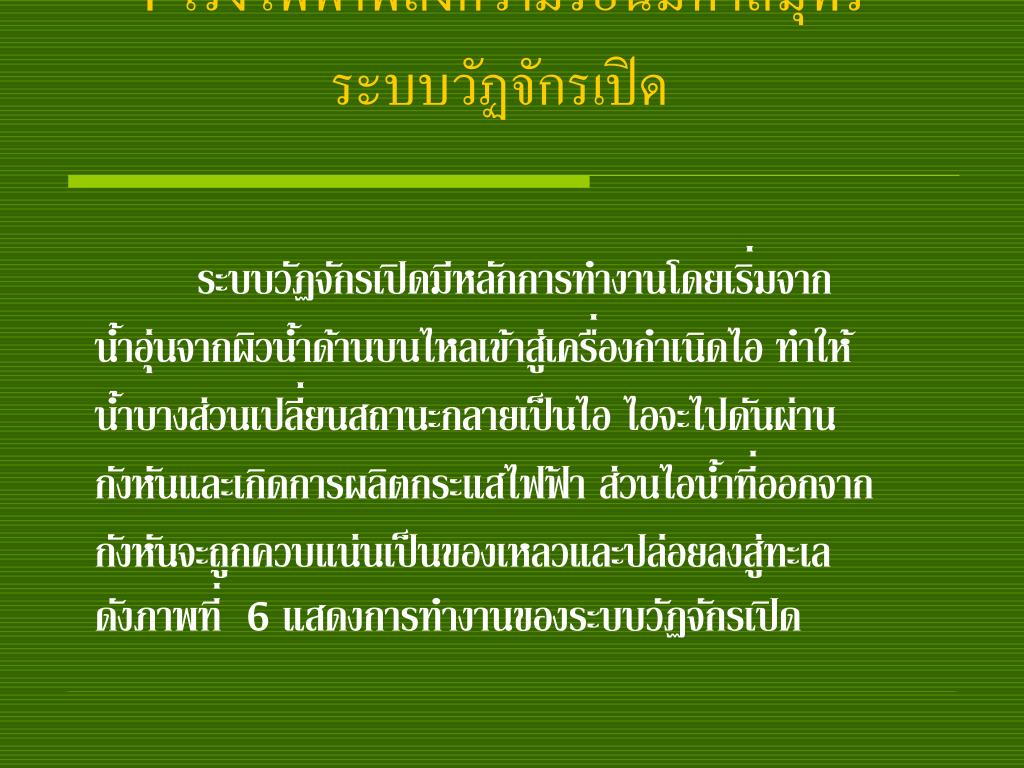

1 โรงไฟฟ้าพลังความร้อนมหาสมุทรระบบวัฏจักรเปิด

ระบบวัฏจักรเปิดมีหลักการทำงานโดยเริ่มจากน้ำอุ่นจากผิวน้ำด้านบนไหลเข้าสู่เครื่องกำเนิดไอ ทำให้น้ำบางส่วนเปลี่ยนสถานะกลายเป็นไอ ไอจะไปดันผ่านกังหันและเกิดการผลิตกระแสไฟฟ้า ส่วนไอน้ำที่ออกจากกังหันจะถูกควบแน่นเป็นของเหลวและปล่อยลงสู่ทะเล ดังภาพที่ 6 แสดงการทำงานของระบบวัฏจักรเปิด

slide11

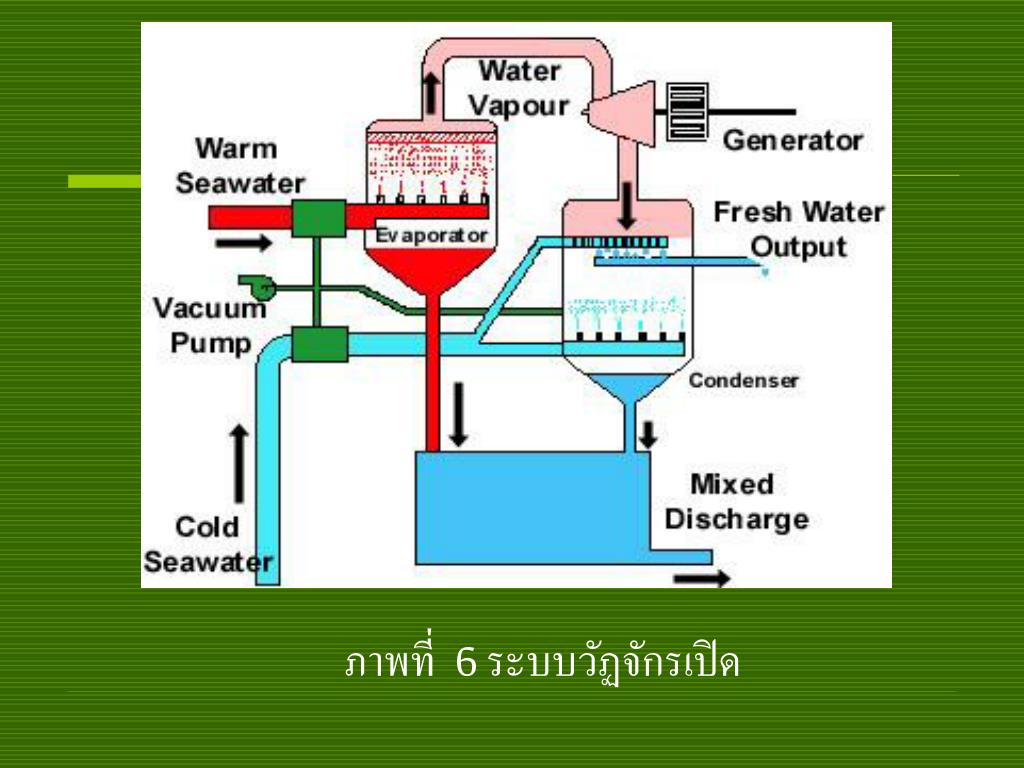

ภาพที่ 6ระบบวัฏจักรเปิด
slide12

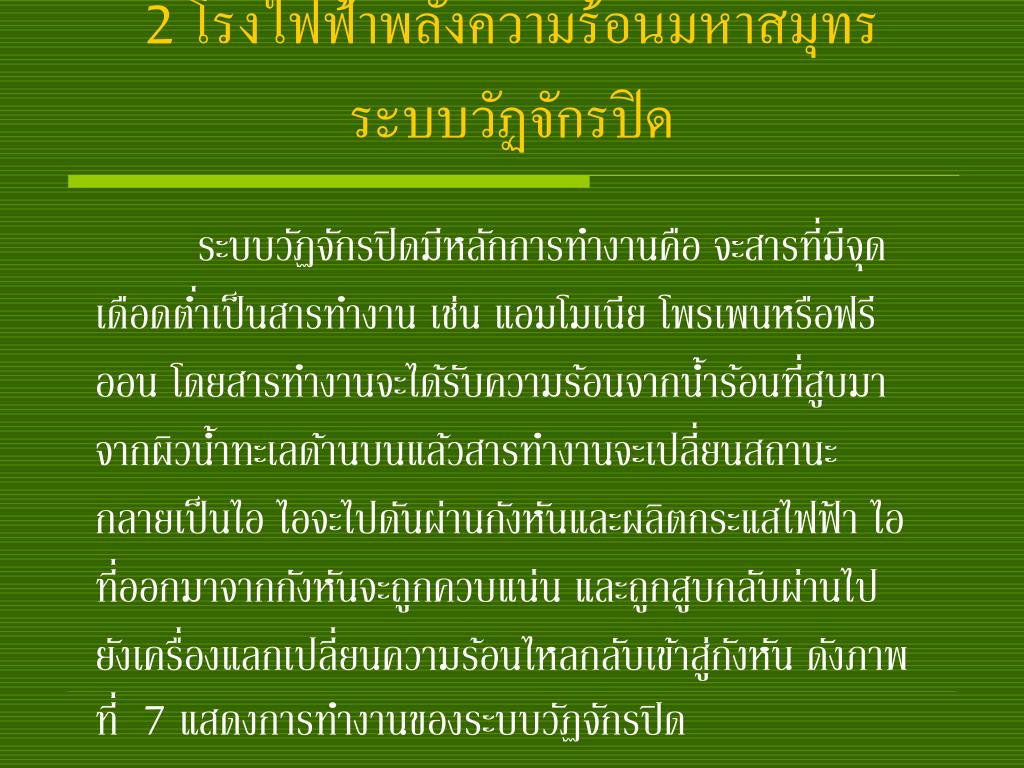

2 โรงไฟฟ้าพลังความร้อนมหาสมุทรระบบวัฏจักรปิด

ระบบวัฏจักรปิดมีหลักการทำงานคือ จะสารที่มีจุดเดือดต่ำเป็นสารทำงาน เช่น แอมโมเนีย โพรเพนหรือฟรีออน โดยสารทำงานจะได้รับความร้อนจากน้ำร้อนที่สูบมาจากผิวน้ำทะเลด้านบนแล้วสารทำงานจะเปลี่ยนสถานะกลายเป็นไอ ไอจะไปดันผ่านกังหันและผลิตกระแสไฟฟ้า ไอที่ออกมาจากกังหันจะถูกควบแน่น และถูกสูบกลับผ่านไปยังเครื่องแลกเปลี่ยนความร้อนไหลกลับเข้าสู่กังหัน ดังภาพที่ 7แสดงการทำงานของระบบวัฏจักรปิด

slide13

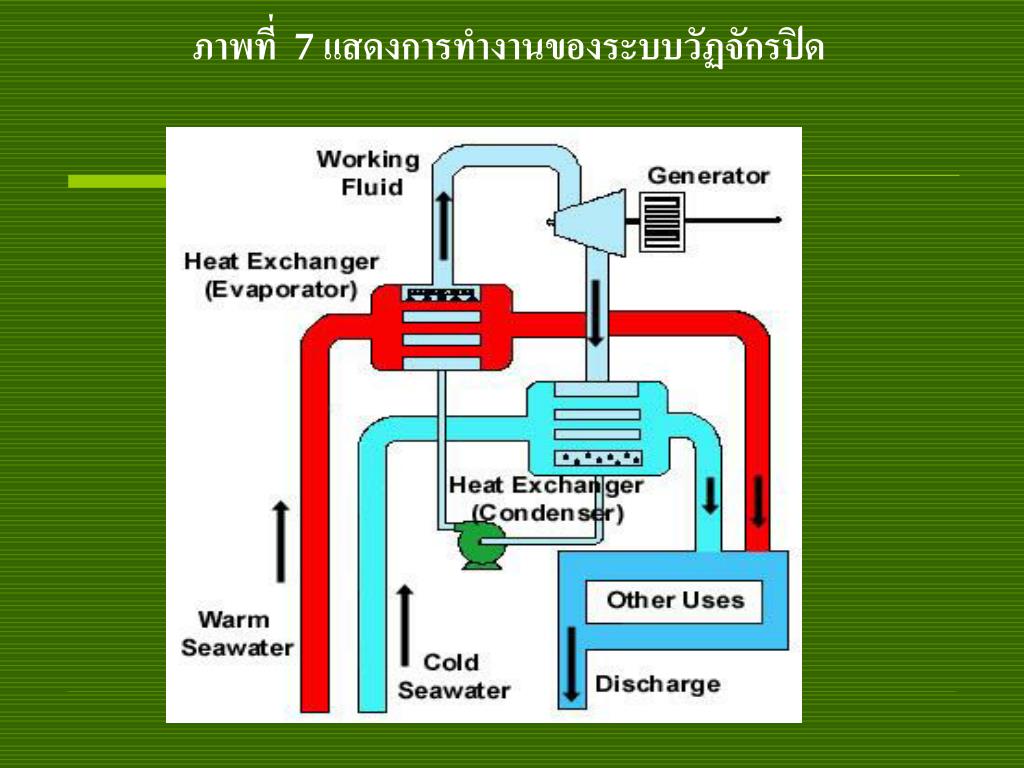

ภาพที่ 7 แสดงการทำงานของระบบวัฏจักรปิด
slide14
การเชื่อมโยงกับการอนุรักษ์พลังงานและสิ่งแวดล้อมการเชื่อมโยงกับการอนุรักษ์พลังงานและสิ่งแวดล้อม

พลังงานความร้อนมหาสมุทรเป็นพลังงานหมุนเวียนประเภทหนึ่ง ซึ่งพลังงานความร้อนมหาสมุทร เป็นการนำพลังงานแสงอาทิตย์มาใช้โดยตรง มีการใช้พลังงานความร้อนมหาสมุทรเพื่อทดแทนพลังงานจากเชื้อเพลิง Fossil ซึ่งมีปริมาณจำกัด และเพื่อผลกระทบต่อสิ่งแวดล้อมจากการใช้เชื้อเพลิง Fossil การใช้พลังงานความร้อนมหาสมุทร มีผลกระทบต่อสิ่งแวดล้อมไม่มากนัก จะไม่มีการปล่อยก๊าซหรือของเหลวที่เป็นอันตรายในระหว่างกระบวนการผลิต

slide15

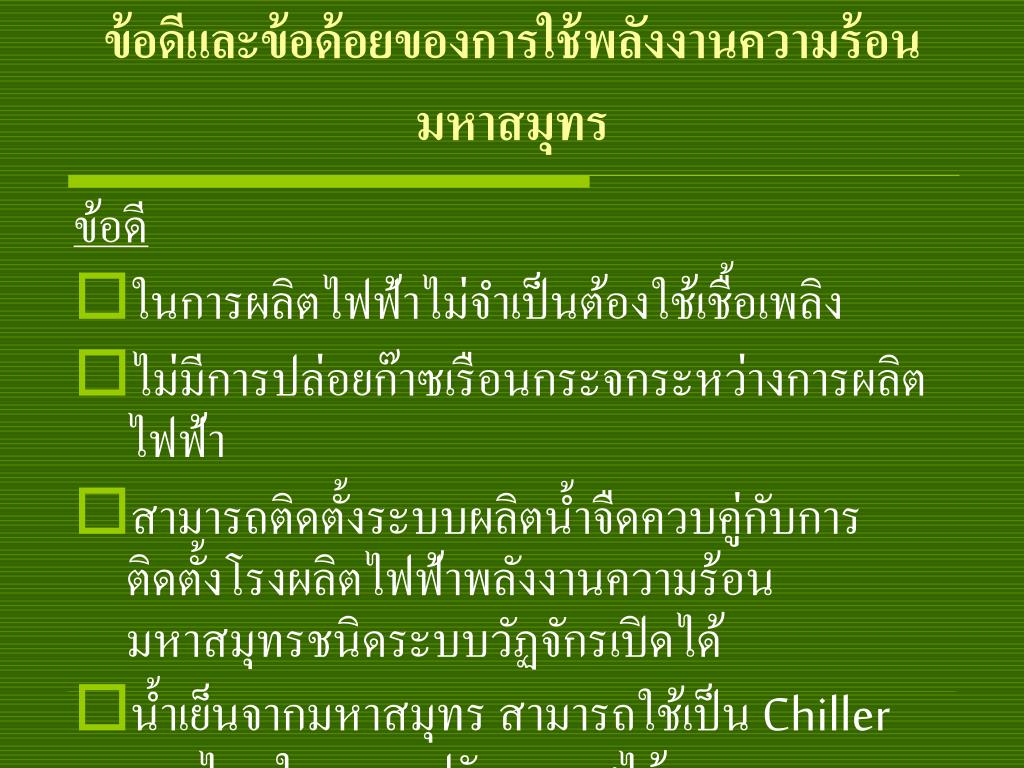

ข้อดีและข้อด้อยของการใช้พลังงานความร้อนมหาสมุทรข้อดีและข้อด้อยของการใช้พลังงานความร้อนมหาสมุทร

ข้อดี

  • ในการผลิตไฟฟ้าไม่จำเป็นต้องใช้เชื้อเพลิง
  • ไม่มีการปล่อยก๊าซเรือนกระจกระหว่างการผลิตไฟฟ้า
  • สามารถติดตั้งระบบผลิตน้ำจืดควบคู่กับการติดตั้งโรงผลิตไฟฟ้าพลังงานความร้อนมหาสมุทรชนิดระบบวัฏจักรเปิดได้
  • น้ำเย็นจากมหาสมุทร สามารถใช้เป็น Chiller ของไหลในระบบปรับอากาศได้
slide16

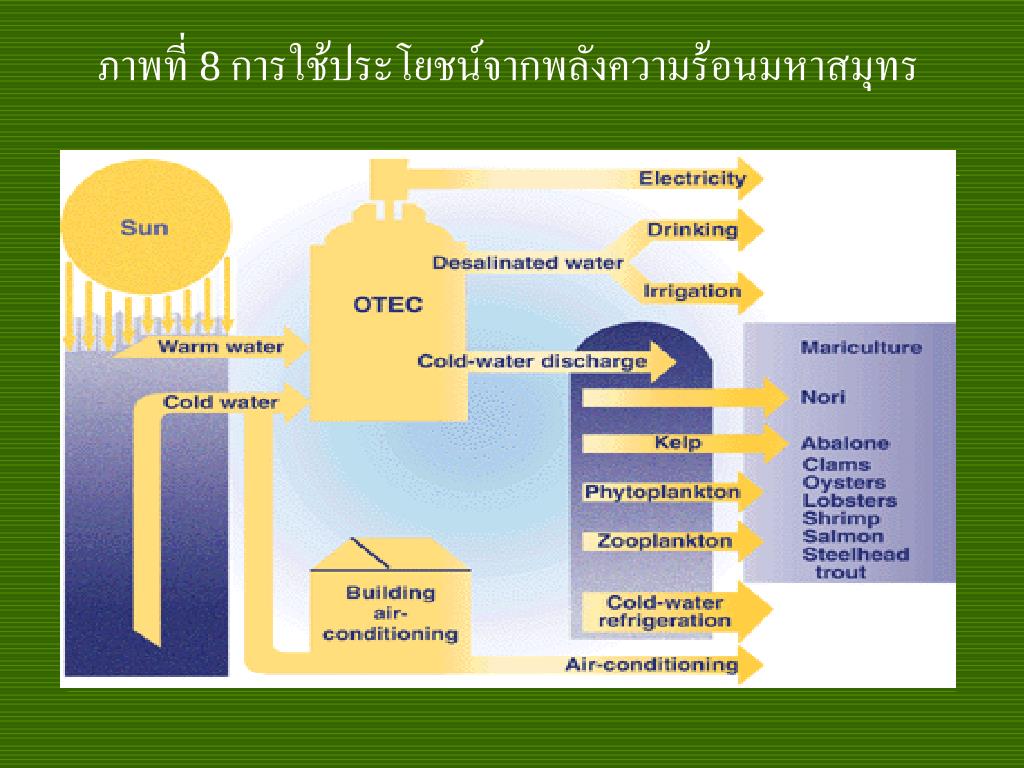

ภาพที่ 8 การใช้ประโยชน์จากพลังความร้อนมหาสมุทร
slide17

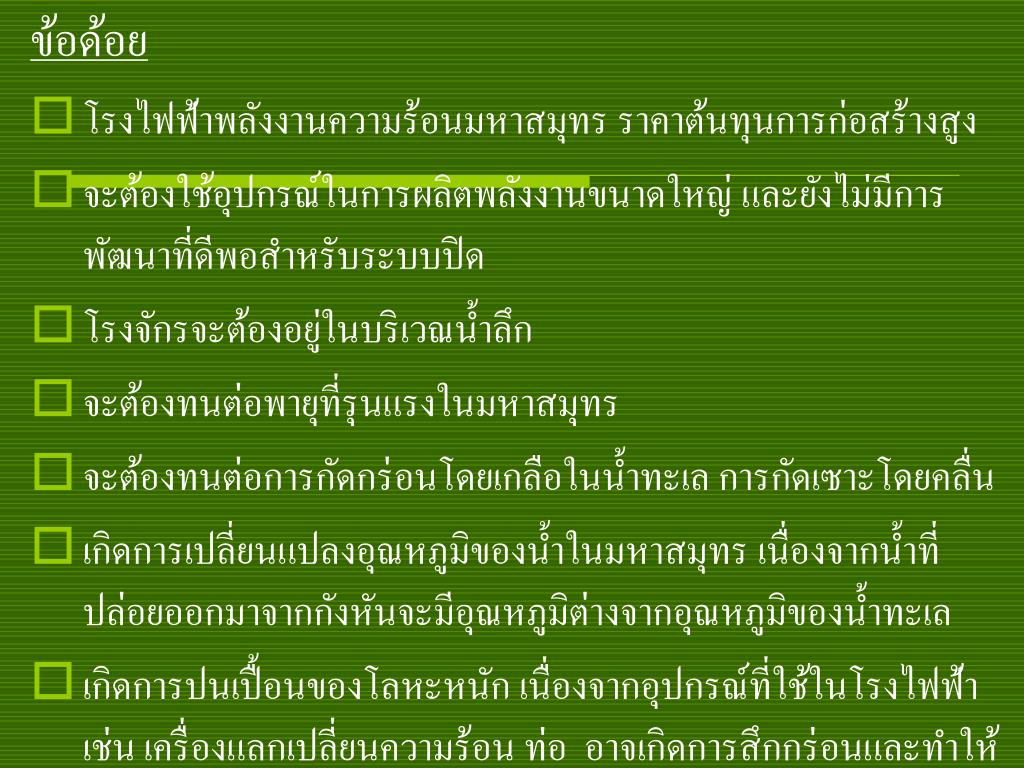

ข้อด้อย
  • โรงไฟฟ้าพลังงานความร้อนมหาสมุทร ราคาต้นทุนการก่อสร้างสูง
  • จะต้องใช้อุปกรณ์ในการผลิตพลังงานขนาดใหญ่ และยังไม่มีการพัฒนาที่ดีพอสำหรับระบบปิด
  • โรงจักรจะต้องอยู่ในบริเวณน้ำลึก
  • จะต้องทนต่อพายุที่รุนแรงในมหาสมุทร
  • จะต้องทนต่อการกัดกร่อนโดยเกลือในน้ำทะเล การกัดเซาะโดยคลื่น
  • เกิดการเปลี่ยนแปลงอุณหภูมิของน้ำในมหาสมุทร เนื่องจากน้ำที่ปล่อยออกมาจากกังหันจะมีอุณหภูมิต่างจากอุณหภูมิของน้ำทะเล
  • เกิดการปนเปื้อนของโลหะหนัก เนื่องจากอุปกรณ์ที่ใช้ในโรงไฟฟ้า เช่น เครื่องแลกเปลี่ยนความร้อน ท่อ อาจเกิดการสึกกร่อนและทำให้น้ำทะเลมีสิ่งปนเปื้อน
slide18

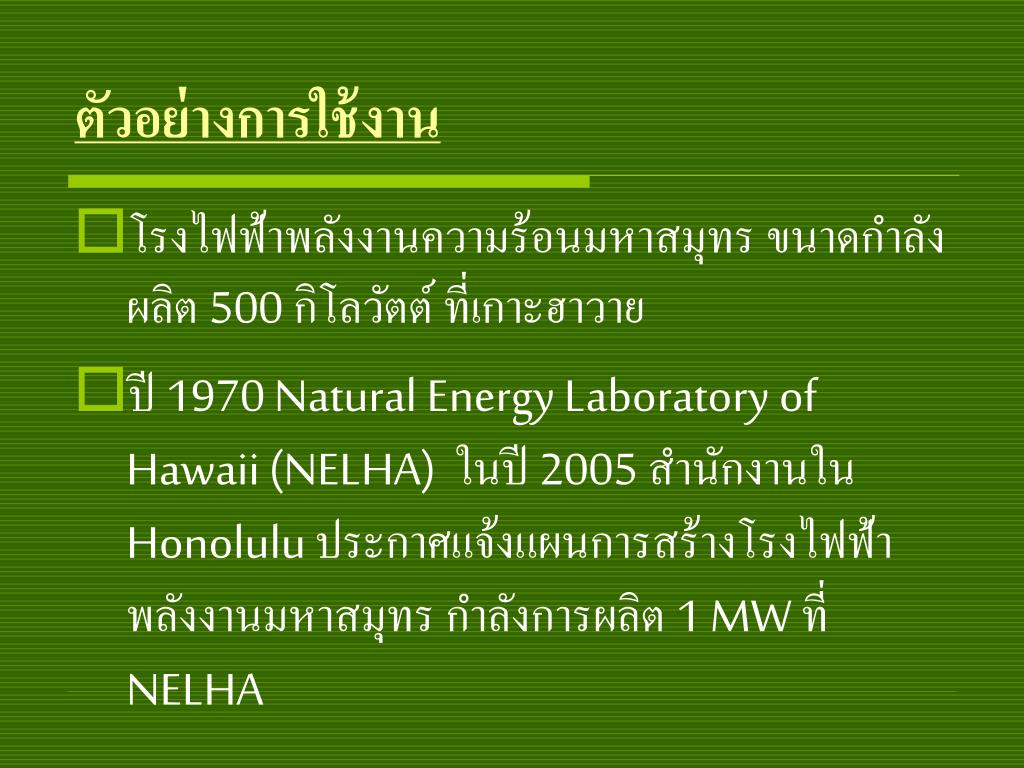

ตัวอย่างการใช้งาน
  • โรงไฟฟ้าพลังงานความร้อนมหาสมุทร ขนาดกำลังผลิต 500 กิโลวัตต์ ที่เกาะฮาวาย

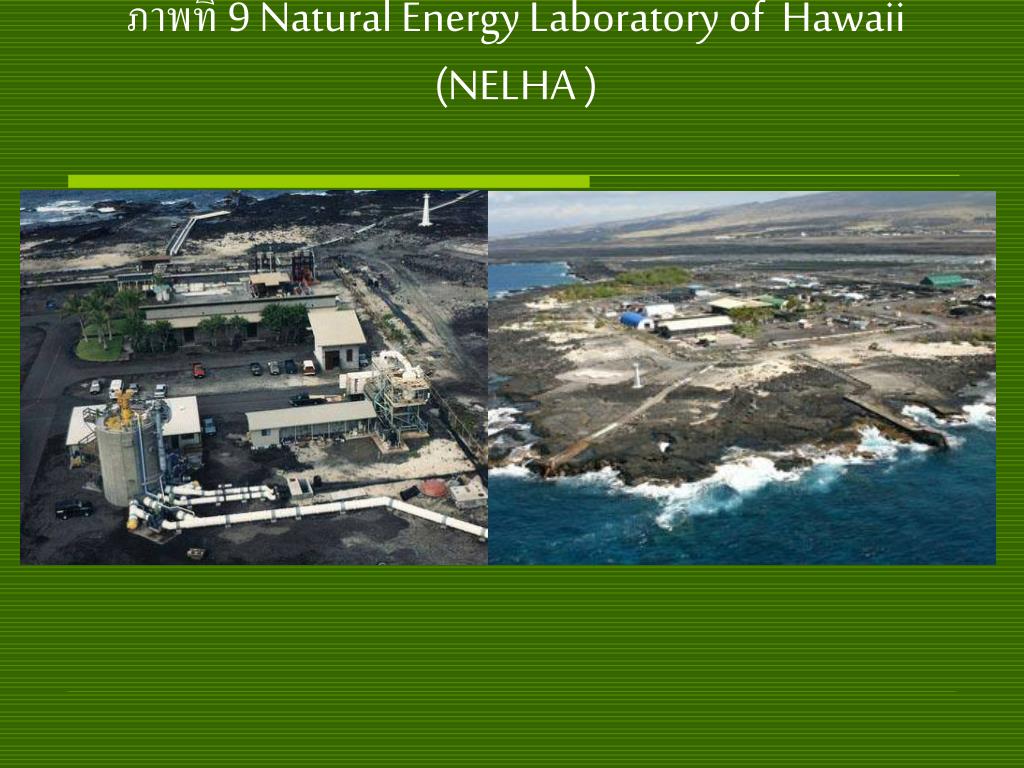

  • ปี 1970 Natural Energy Laboratory of Hawaii (NELHA) ในปี 2005 สำนักงานใน Honolulu ประกาศแจ้งแผนการสร้างโรงไฟฟ้าพลังงานมหาสมุทร กำลังการผลิต 1 MW ที่ NELHA
slide20

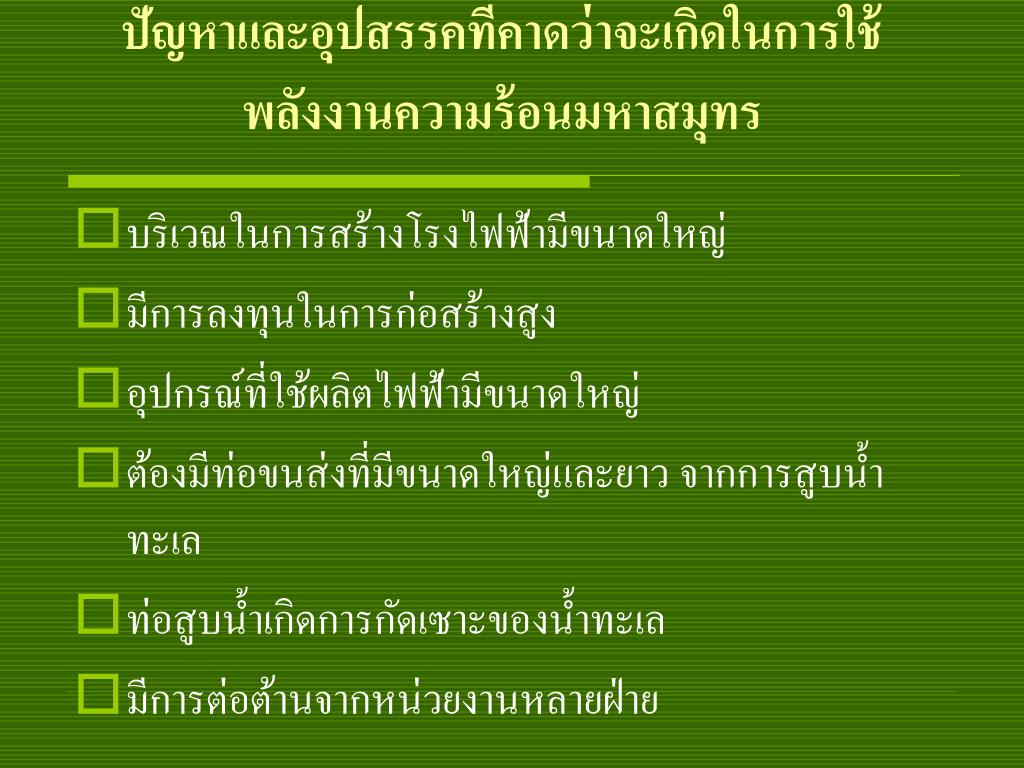

ปัญหาและอุปสรรคที่คาดว่าจะเกิดในการใช้พลังงานความร้อนมหาสมุทรปัญหาและอุปสรรคที่คาดว่าจะเกิดในการใช้พลังงานความร้อนมหาสมุทร
  • บริเวณในการสร้างโรงไฟฟ้ามีขนาดใหญ่
  • มีการลงทุนในการก่อสร้างสูง
  • อุปกรณ์ที่ใช้ผลิตไฟฟ้ามีขนาดใหญ่
  • ต้องมีท่อขนส่งที่มีขนาดใหญ่และยาว จากการสูบน้ำทะเล
  • ท่อสูบน้ำเกิดการกัดเซาะของน้ำทะเล
  • มีการต่อต้านจากหน่วยงานหลายฝ่าย
slide21

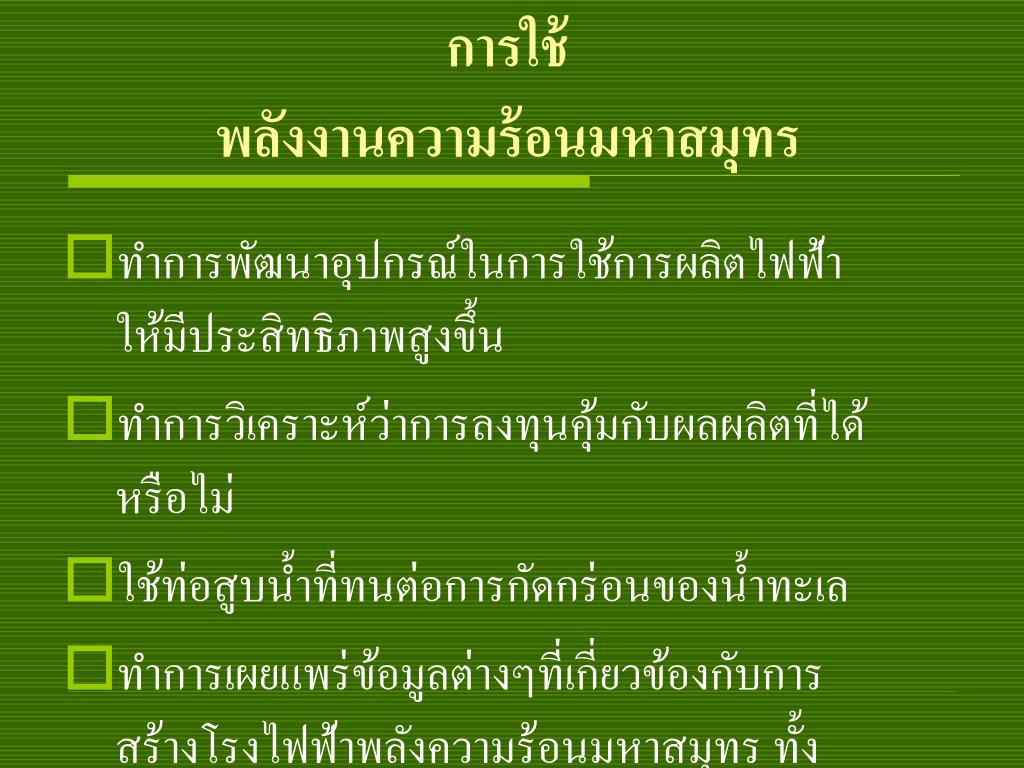

การแก้ปัญหาและอุปสรรคที่คาดว่าจะเกิดในการใช้พลังงานความร้อนมหาสมุทรการแก้ปัญหาและอุปสรรคที่คาดว่าจะเกิดในการใช้พลังงานความร้อนมหาสมุทร
  • ทำการพัฒนาอุปกรณ์ในการใช้การผลิตไฟฟ้าให้มีประสิทธิภาพสูงขึ้น
  • ทำการวิเคราะห์ว่าการลงทุนคุ้มกับผลผลิตที่ได้หรือไม่
  • ใช้ท่อสูบน้ำที่ทนต่อการกัดกร่อนของน้ำทะเล
  • ทำการเผยแพร่ข้อมูลต่างๆที่เกี่ยวข้องกับการสร้างโรงไฟฟ้าพลังความร้อนมหาสมุทร ทั้งข้อดีและข้อด้อย
slide22

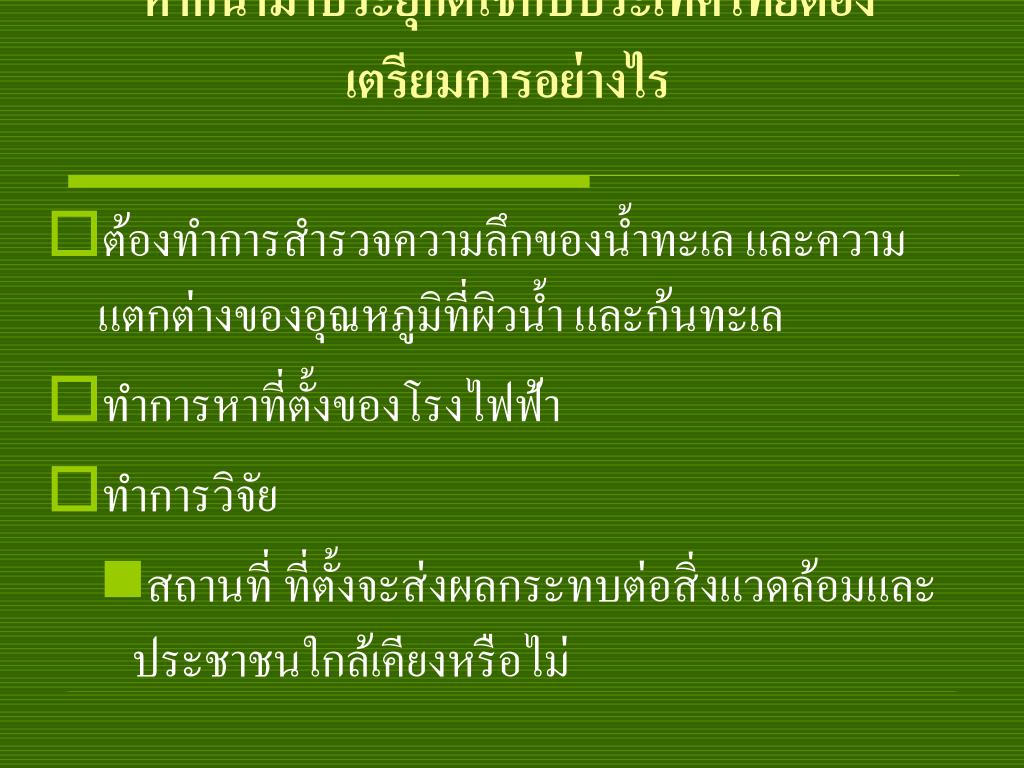

หากนำมาประยุกต์ใช้กับประเทศไทยต้องเตรียมการอย่างไรหากนำมาประยุกต์ใช้กับประเทศไทยต้องเตรียมการอย่างไร
  • ต้องทำการสำรวจความลึกของน้ำทะเล และความแตกต่างของอุณหภูมิที่ผิวน้ำ และก้นทะเล
  • ทำการหาที่ตั้งของโรงไฟฟ้า
  • ทำการวิจัย
    • สถานที่ ที่ตั้งจะส่งผลกระทบต่อสิ่งแวดล้อมและประชาชนใกล้เคียงหรือไม่
slide23

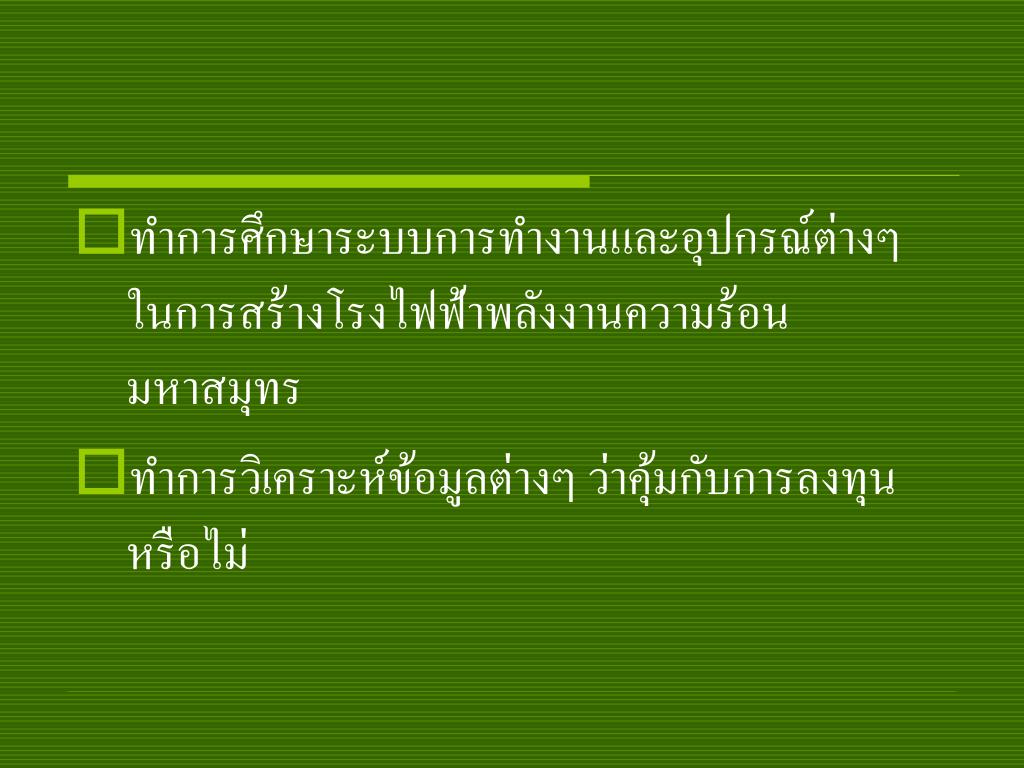

ทำการศึกษาระบบการทำงานและอุปกรณ์ต่างๆ ในการสร้างโรงไฟฟ้าพลังงานความร้อนมหาสมุทร
  • ทำการวิเคราะห์ข้อมูลต่างๆ ว่าคุ้มกับการลงทุนหรือไม่
slide24

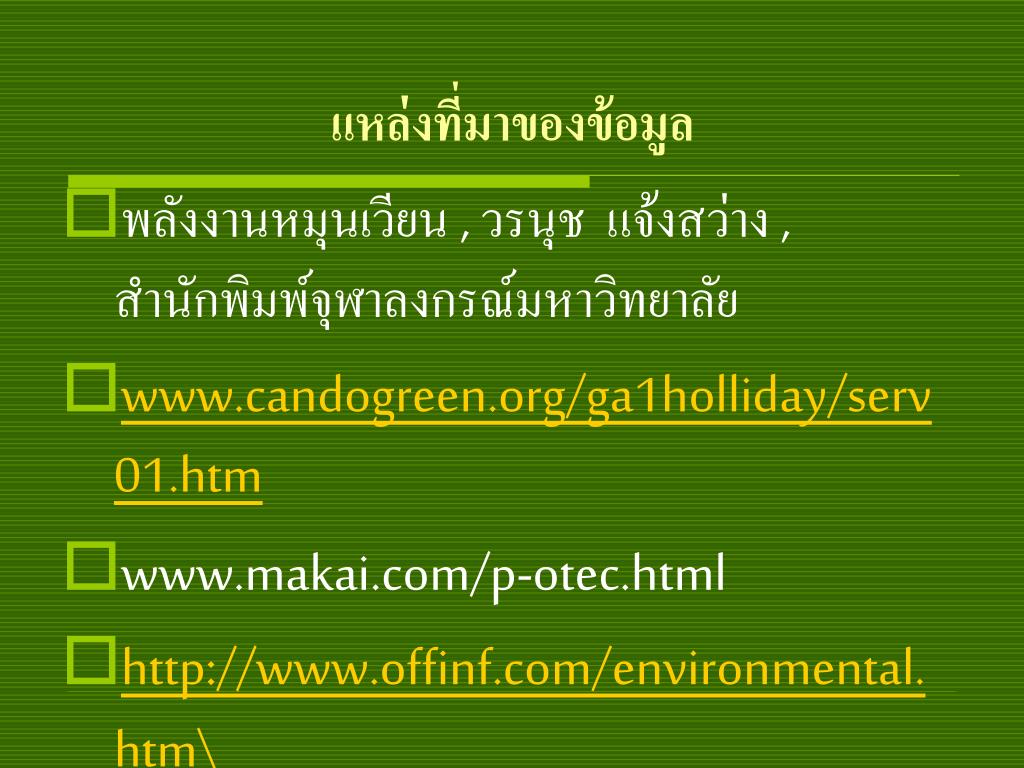

แหล่งที่มาของข้อมูล
  • พลังงานหมุนเวียน , วรนุช แจ้งสว่าง , สำนักพิมพ์จุฬาลงกรณ์มหาวิทยาลัย
  • www.candogreen.org/ga1holliday/serv01.htm
  • www.makai.com/p-otec.html
  • http://www.offinf.com/environmental.htm\
slide25

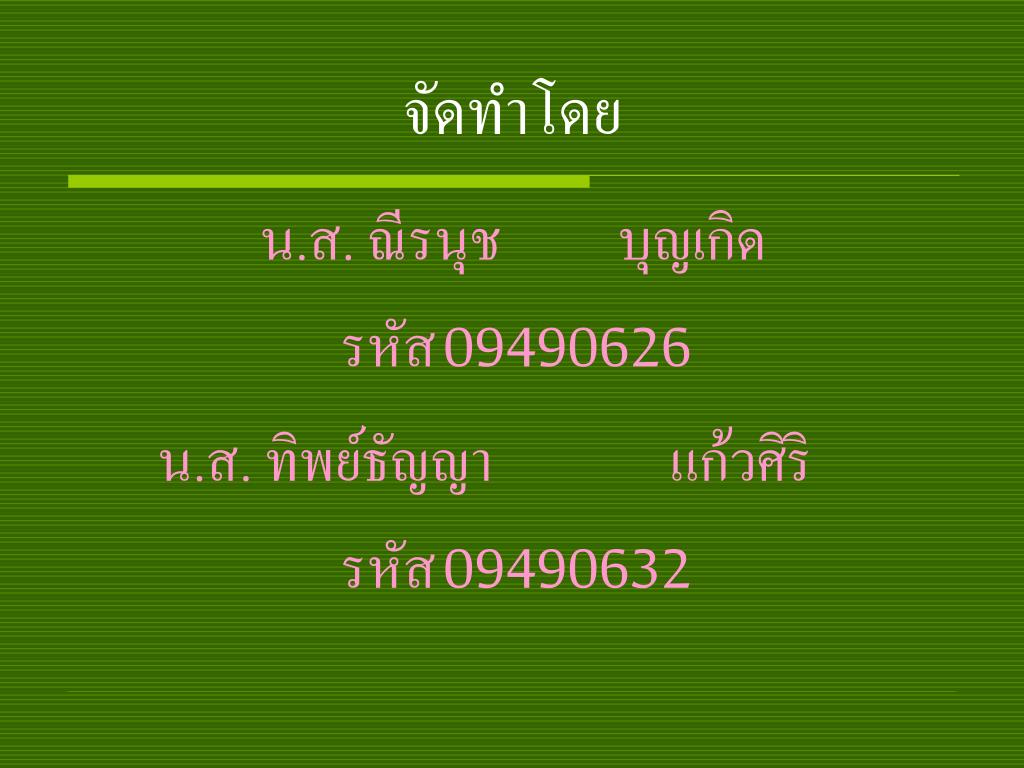

จัดทำโดย

น.ส. ณีรนุช บุญเกิด

รหัส 09490626

น.ส. ทิพย์ธัญญา แก้วศิริ

รหัส 09490632
