专业维护

为客户创造理想价值

直放站培训资料


索引

  • 直放站系统

  • 直放站故障现象

  • 直放站故障的原因分析

  • 直放站故障的检修方法

  • 直放站统一监控系统

  • 直放站监控异常的原因分析

  • 直放站告警定义及处理方法


直放站是基站(BS)与移动台(MS)之间的中继转发器,属于同频放大设备,是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。直放站的基本功能就是一个射频信号功率增强器。

使用直放站作为实现“小容量、大覆盖”目标的必要手段之一,主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖,二是其造价远远低于有同样效果的微蜂窝系统。直放站是解决通信网络延伸覆盖能力的一种优选方案。它与基站相比有结构简单、投资较少和安装方便等优点,可广泛用于难于覆盖的盲区和弱区,如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所,提高通信质量,解决掉话问题,优化无线通信网络。


施主天线

用户天线

MS

基站

主机

基站设备

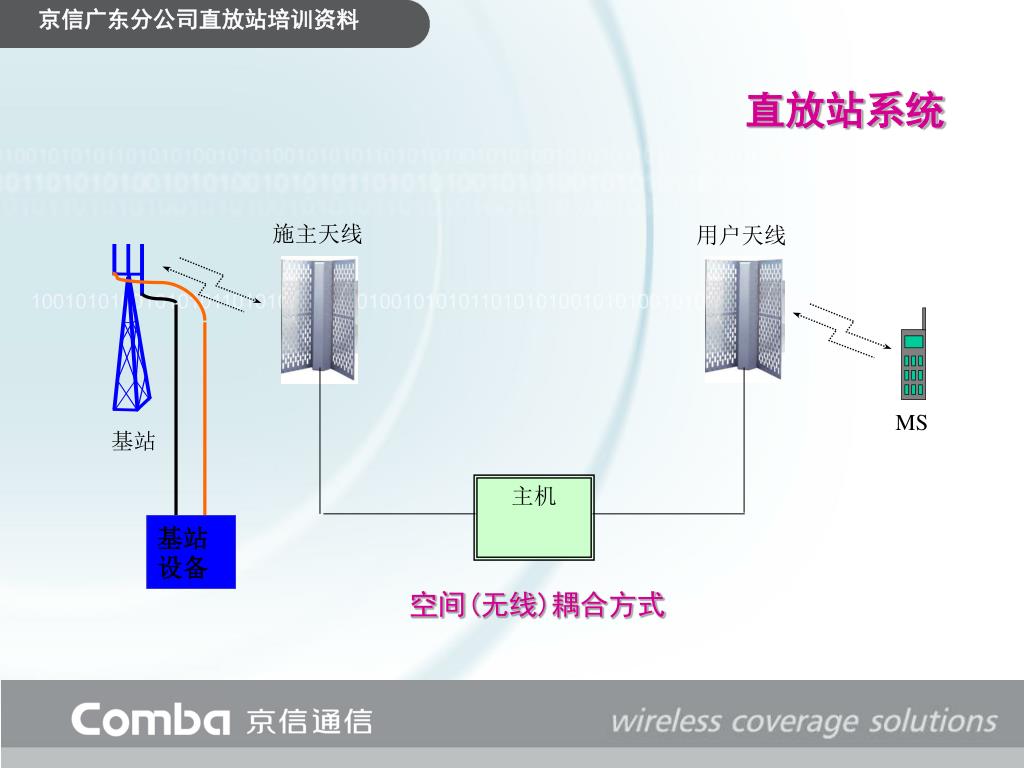

空间(无线)耦合方式


用户天线

基站合路器

耦合器

MS

基站

主机

基站设备

直接耦合方式


  • 信号传输方式

  • 直放站在下行链路中,由施主天线在基站现有的覆盖区域中拾取信号,通过带通滤波器对带通外的信号进行极好的隔离,将滤波的信号经功放放大后再次发射到待覆盖区域。在上行链接路径中,覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站,从而达到基站与手机的信号传递。


直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

直放站设备作为电子设备,在运行过程中,除了人为因素发生一些偶然故障,还常常因环境的影响、运行条件的突变以及元器件性能的老化等原因产生各种故障。

本公司生产的设备类型较多,机型各异,要作好维修工作,首先应该认识各种机型,掌握不同机型的用途,熟记各种机型的性能参数、功能特点、电路的基本组成以及工作原理、熟记各模块所在位置及所起的作用;以及安装拆卸技巧;各模块测试点波形,输出点电平及测试调校方法等。为了保证设备故障一次检修成功率,应熟记各机型电路框图及有关机型的技术参数,根据用户申告机型及故障现象,配齐所用工具,相关配件模块,检测仪器(频谱仪、电脑等)及黏合剂(硅胶)等,以利故障的迅速检修及排除。


——直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。频段选频直放站设备

  • 宽带直放站:(频段选频直放站)

  • 在GSM频段的全部或部分频段内工作的直放站。

  • 主要用于信源比较干净的基站系统的盲区、弱信号区。

  • 主要设备有R-9110AC/BC/AS、RS-2110B/C-C2、RS-2180B/C-C2、R-1810AC/BC


下行支路直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

低噪放

下行频段选频

下行功放

fpx

双工器

-30dB Test

双工器

DT

MT

-20dB Test

上行频段选频

fpx

低噪放

上行功放

上行支路

GSM MODEM

监控主板

R-9110AC

原理方框图

——频段选频直放站设备


——直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。频段选频直放站设备

  • 设备开通调测要求

    • 施主信源小区BCCH信号电平值比相邻小区BCCH信号电平值一定要高出6dBm以上;

    • 压制联通信号,使其输入信号不高于施主小区BCCH电平20dBm以上;

    • 设置工作频段,需包含施主信源小区所有工作频点(如:工作频点为7/28/65/82/90,设置的工作频段为5~92就满足);


——直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。载波选频直放站设备

  • 选频直放站:(载波选频直放站)

  • 在GSM频段的全部或部分频段内选择一个或多个GSM指配信道工作的直放站。

  • 广泛应用于信源比较复杂的各种场所。

  • 主要设备有R-9122AC/AS/BC、RS-2122、 R-1822AC/BC


下行支路直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

下行选频功放

锁相源

低噪放

3dB电桥

锁相源

锁相源

-30dB Test

双工器

双工器

DT

锁相源

上行选频功放

MT

-20dB

-20dB Test

锁相源

3dB电桥

低噪放

锁相源

锁相源

GSM MODEM

上行支路

锁相源

监控主板

AC220V

电 源

锂电池

——载波选频直放站设备

R-9122AC 原理方框图


——直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。载波选频直放站设备

  • 设备开通调测要求

    • 设置设备工作频点,需包含施主信源小区所有工作频点(如:工作频点为3/13/37/65/84,正确设置为3/13/37/65/84)


——直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。干线放大器设备

  • 干线放大器:

  • 主要用于补偿微蜂窝室内分布系统和无线接入室内分布系统主干电缆的信号损耗,双向放大上、下行链路信号,提高话音质量,有效扩展和填补基站信号覆盖盲区,扩大覆盖范围。

  • 干线放大器可用于较大型写字楼、高层酒店、大型商场、展览馆、地下隧道、机场等的室内信号分布系统中。

  • 主要设备有M-4000A/B-C2、M-4180B-C2


下行功放直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

DT

DT耦合器

MT

双工器

双工器

上行功放

RS-485总线

接其它分支干放

外部告警信号

监控主板

26V/9V/5V

下行支路

上行支路

GSM MODEM

锂电池

AC220V

电 源

——干线放大器设备

M-4000B-C2 原理方框图


——直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。干线放大器设备

  • 设备开通调测要求:

    • 调试下行输入信号电平不能超过5dBm 。


——直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。光纤直放站设备

  • 光纤直放站:

  • 借助光纤进行信号传输的直放站,将收到的信号,经光电变换变成光信号,传输后又经电光变换恢复电信号再发出,是由靠近基站侧的近端机及覆盖区侧的远端机两部分组成。

  • 光纤直放站利用光纤传输损耗小、布线方便,适合远距离传输的特点,可解决收不到基站信号的村镇、旅游区、公路等,以及可解决大型及超大型建筑物内的信号覆盖,用于要求较高的大型高层区域建筑物(群)、小区等场合。

  • 主要设备有RA-1000A-LD/LW、RA-1000AW-R、RA-1800A-LD/LW、RA-1800AW-R


主单元 直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

适配模块

上下行分合路模块

下行放大

-15dB检测

四功分器

光收发模块

接口单元

FSK

二分合路器

下行推动级

下行滤波器

下行功放

E/O

O/E

上行放大

FSK

调制解调器

ANT

双工器

四功分器

-15dB检测

E/O

TEST

O/E

上行滤波器

上行推动级

上行低噪放

调制解调器

监控单元

监控备用

锂电池

AC220V

监控单元

电 源

RA-1000AW-R 原理方框图

AC220V

或DC-48V

监控备用

锂电池

电 源

RA-1000A-LD

原理方框图

GSM MODEM

——光纤直放站设备


——直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。光纤直放站设备

  • 设备开通调测要求

    • 必须耦合施主小区所有频点;

    • 直接耦合下行输入ANT口总功率电平小于0dBm;

    • 在近端机调试上行光接收功率为-6dBm左右;

    • 在远端机调试下行光接收功率为-6dBm左右;

    • 近端机至远端机的光路传输距离不能超过20公里;


——直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。移频直放站设备

  • 移频直放站:

  • 将指配工作频率转换为其它频率进行传输的直放站,将收到的频率变频为其它频率,传输后再变频为原先收到的频率,放大后发送出去。

  • 利用移频转发技术,有效降低对收发天线的隔离度要求,使它较光纤分布系统、同频转发系统具有工程选址容易、安装灵活、成本较低等优点。

  • 主要设备有S-9180H/M-LD/LW、 S-9180H/M-R


——直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。移频直放站设备

直接耦合近端机S-9180M-LD原理方框图

远端机S-9180M-R原理方框图

无线耦合近端机S-9180M-LW原理方框图


——直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。移频直放站设备

  • 设备开通调测要求

    • 远端机与近端机天线之间满足视距传播,严格控制在2~3公里之内(保证远端接收电平值必须≥-70dBm左右);

    • 设置设备工作频点,需包含施主小区所有工作频点且近/远端机的通道设置必须一致(如:近端机工作频点设置为13/28/45/73,移频频点设置为520/530/540/550;则远端机设置移频频点设置为520/530/540/550,工作频点设置为13/28/45/73);

    • 远端机接收频率不能受其它信号干扰,确保无同、邻频干扰;


直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

太阳能电池方阵

蓄电池组

——太阳能直放站设备

  • 太阳能电池方阵——将太阳能转变成直流电;

  • 蓄 电 池 组——将直流电储存起来,以便夜间或阴天使用;

  • 控 制 器——防止蓄电池的过充电和过放电。


——直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。太阳能直放站设备

  • 太阳能极板

    • 数量:10块

    • 单板峰值功率80W,单板最大功率电压:17.1V,单板最大功率电流4.65A;

    • 系统组合后(2块2块串联再并联成5组),最大功率电压为34.2V,最大功率电流为23.25A;

  • 蓄电池

    • 配置:12块;

    • 容量:2V/块,600AH/块;


——直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。太阳能直放站设备

  • 太阳能充电方式

    京信公司承建的太阳能直放站,采用两块太阳能极板串联成一个单元再和其他单元并联而连成一个5组的太阳能极板方阵,太阳能极板方阵的标准工作电压为34.2V±1%,蓄电池充电控制器采用双路顺序控制原理来控制太阳能极板对蓄电池的充电过程,充电电流随蓄电池的充满,逐路断开蓄电池充电控制器PV1与PV2;而随蓄电池的放电又逐路自动接通蓄电池充电控制器PV1与PV2恢复充电。


——直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。太阳能直放站设备

  • 直放站

    • 工作电压:24V

    • 主机功耗:约55W(每小时耗电约2.3A左右);

  • 连续阴雨天工作时间

    • 蓄电池储存电量满600AH时,5~7天左右

  • 欠压控制及恢复值

    • 蓄电池过放电压:22.2±0.1V

    • 蓄电池过放恢复电压:24.6±0.1V

    • 恢复时间:1天(日照正常)


  • 故障现象直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 覆盖区无信号

    • 覆盖区信号变弱

    • 通话质量差

    • 手机上线困难

    • 上行干扰基站

    • 监控问题


  • 信源问题直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 信源小区主导信号不明显:直放站放大无主导信号,在直放站覆盖区的信号会来回切换、通话断续不清,甚至掉话;

    • 信源小区故障:影响直放站覆盖区也不能通话;

    • 施主信源同、邻频干扰:影响直放站覆盖区通话断续不清晰,甚至掉话等现象;

    • 信源小区改频或天线做调整:如直放站未及时随着调整,会引起直放站覆盖区无信号、信号变弱、通话质差、掉话等现象;


  • 信源问题直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 重叠覆盖或其它小区干扰:如直放站放大的施主信源小区信号,在覆盖区也有基站信号覆盖或与其它小区有同、邻频干扰,从而导致直放站覆盖区会通话断续、不清晰;

    • 信源切换关系未做好:如直放站放大的施主信源小区信号,在覆盖区与其它小区未做切换关系,从而影响直放站覆盖区通话时发生切换会掉话现象;

    • 信源是反射信号:如直放站放大的施主信源小区是反射的信号,一般用手机测试的TA值较大(一般>20以上),从而影响直放站覆盖区信号不稳定,手机上线困难;


  • 设备问题直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 电源模块故障:直放站覆盖区无信号;

    • 主机下行模块增益不足或无增益:如下行低噪放、下行选频功放模块、下行功放模块产生故障,则会引起覆盖区信号变弱或无信号,以及通话断续不清晰,甚至掉话现象;

    • 主机上行模块增益不足或无增益:如上行低噪放、上行选频功放模块、上 行功放模块,则会引起覆盖区有信号,手机较难打电话或打不了电话,甚至与其他小区切换会产生掉话现象;


  • 天馈线系统问题直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 接收天馈线系统异常:比如天馈线及接头进水或被压扁,引起驻波高(Site master测试标准为1.5以下),导致主机接收信号变弱,从而影响覆盖区信号变弱,手机上线困难,通话质差。

    • 用户天馈线系统异常:比如天馈线及接头进水或被压扁,引起驻波高(Site master测试标准为1.5以下),导致主机放大信号被全反射掉,从而引起覆盖区信号变弱。


  • 开通调试问题直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 直放站上、下行增益调试不平衡:会引起覆盖区通话断续或单通。

    • 主机接收信号过强或输出功率过强:引起主机饱和失真(ALC起控)或交调过大,下行会导致覆盖区通话质差,上行会干扰基站。

    • 直放站设置的频点与施主信源不对应:如:信源频点为8/23/45/62/81/90,宽带机设置带宽为:1~85,则滤掉90,选频机设置的频点为:8/23/45/81/90,则无62频点放大,会引起覆盖区通话断续或单通,甚至掉话等现象。

    • 直放站系统自激:引起覆盖区下行有信号不能打电话,或上行干扰基站。


  • 光路问题(只针对光纤直放站)直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 近端至远端的光路故障:如:断开、光路损耗过大,会引起覆盖区无信号、信号弱、手机上线困难、通话断续等现象。

    • 近端至远端的上、下行光路调试不平衡:会引起覆盖区手机通话断续、单通等现象。


  • 远程检测:直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 通过监控中心查询主机的工作状态。

  • 1、直接查询主机的工作状态,是否有告警出现,从而可以知道主机内的模块的工作情况。

  • 2、查询上、下行输出功率的参数判断系统是否出现自激,再从TCH输出参数的变化规律判断频率设置是否正确。

  • 3、通过更换通道设置,判断通道工作状态。

    • 核对设置的频率及其他参数设置。


  • 现场检测:直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 询问

  • 询问业主故障出现的经过以及故障现象。

  • 询问设备安装地点及所用机型。

    • 观察

  • 观察主机电源指示灯是否亮,如果不亮,检查供电是否正常,设备电源是否被人为关掉;以及查看施主天线、用户天线是否完好,并且无松动。

  • 在覆盖区域用手机观察是否有信号,或者有信号而无法上线。

    • 听辨

  • 通过拨打电话,了解通话质量,来辨别故障情况及所在。


  • 现场检测: 直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 闻嗅

  • 打开机箱有无焦糊味,这是判断因某些元器件击穿共鸣器或短路时由于电流过大产生过热后发出的有关气味。

    • 触摸

  • 到现场后,用手触摸机箱是否发热,来判断主机是否工作。

  • 打开机箱,用手触摸功耗大的选频模块等,看看是否有异常过热或过“凉”情况,过热可能是模块内短路或负载过重;过“凉”很有可能是模块由于其它原因没有工作,可以通过拧紧连接电缆,看是否由于电缆连接松动造成的设备故障


  • 现场检测:直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 排除检测法

  • 是指通过以上步骤后没有发现故障,用频谱仪或电脑检测相关参数,先检测整机参数,再采用排除法逐个模块进行检测。

    • 更换及修复

  • 检查出故障模块或故障部件后进行修复。

    • 确定效果

  • 维修完后,一定要在覆盖区的天线下面和覆盖边缘(即在信号最强和最弱处)拨打测试,确认效果。


——直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。监控组网结构


——直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。监控组网结构组成

  • 监控中心(即直放站统一监控系统)

    • 服务器:指提供监控后台服务的设备,可提供的服务功能包括:业务处理、协议分析、通信处理等;

    • 客户端:指提供监控人机操作界面的设备,提供业务操作能力。

    • 无线MODEM:调制解调器,用于监控系统与直放站系统之间建立通信和数据信息交互。

    • 短信网关:短信网关(ISMG)是外部信息资源站实体与网内短信中心之间的中介实体,短信网关一方面负责接收监控中心发送给直放站的信息并提交给短信中心。另一方面,直放站发给监控中心的短信将由短信中心通过短信网关发给监控中心。

    • 短信服务中心:提供短信收/发及处理服务。


——直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。监控组网结构组成

  • 直放站设备

    • 主机:承担直放站系统中各设备的通信处理和转发。

    • 无线MODEM:调制解调器,用于监控系统与直放站系统之间建立通信和数据信息交互。

      注:可以由主设备单独构成,也可由主从设备构成分布式监控网络。


直放站监控中心直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

MODEM阵列

COM1

COM2

无线Modem1

无线Modem2

直放站监控中心服务器

GSM网络

移频直放站

室内干放直放站

光纤直放站

选频直放站

宽带直放站

数传下拨接入方式——无线Modem直接与PC机串口相连

——数传方式


直放站监控中心直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

专用数据线

COM1

MODEM阵列

专用数据线

COM2

告警转发短信

无线Modem1

无线Modem2

直放站监控中心服务器

管理员手机

GSM网络

移频直放站

室内干放直放站

光纤直放站

选频直放站

宽带直放站

短消息告警接入方式——无线Modem直接与PC机串口相连

——短消息方式


直放站监控中心直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

专用网线

告警转发短信

短信中心

直放站监控中心服务器

管理员手机

GSM网络

移频直放站

室内干放直放站

光纤直放站

选频直放站

宽带直放站

短信中心告警接入方式——PC机通过短信网关与短信中心相连

——短信中心方式

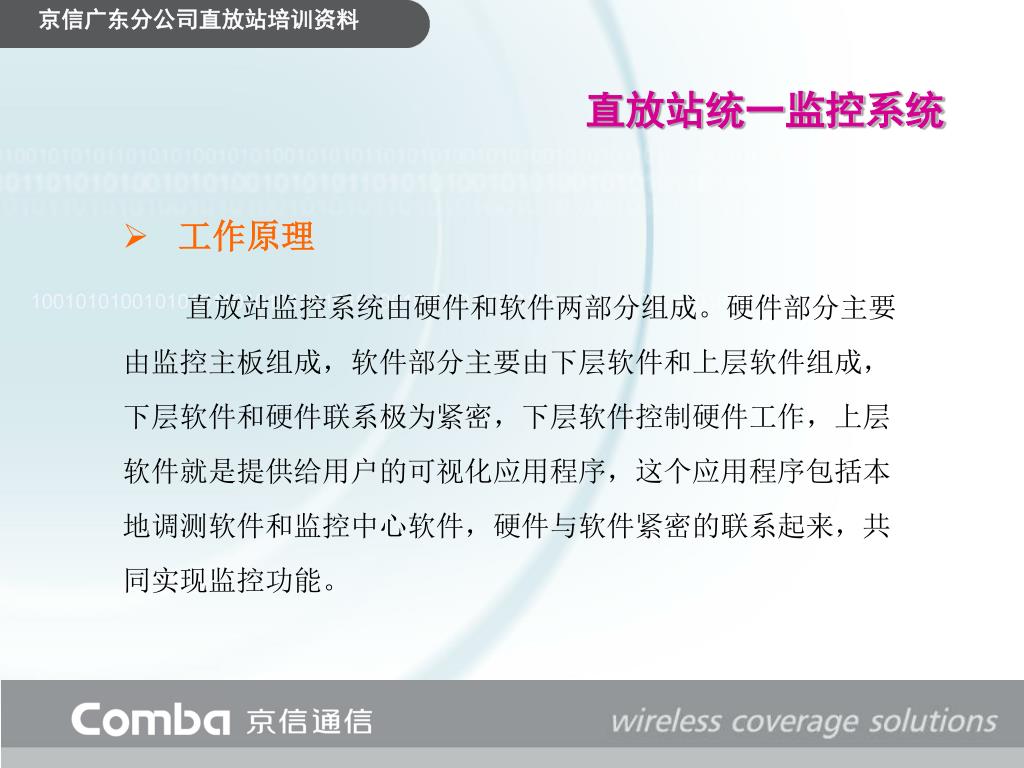

  • 工作原理直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

  • 直放站监控系统由硬件和软件两部分组成。硬件部分主要由监控主板组成,软件部分主要由下层软件和上层软件组成,下层软件和硬件联系极为紧密,下层软件控制硬件工作,上层软件就是提供给用户的可视化应用程序,这个应用程序包括本地调测软件和监控中心软件,硬件与软件紧密的联系起来,共同实现监控功能。


  • 监控主板介绍直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    监控主板是主机监控系统硬件部分的核心,在下层软件的支持下,它可以将本地调测或监控中心要设置的参数送到监控主板,由监控从板完成设置,也可以将需要读取的状态量直接或者经监控从板读出后送到本地调测或监控中心。


  • 通信接口介绍直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 本地通信口

    • 本地通信口主要是在本地调测时使用。它符合RS-232电气规范,当需要进行本地通信时,硬件上只需用一根RS-232电缆将电脑与监控主板相连,即可建立进行本地串行通信的物理连接,然后,使用本地调测软件建立通信链路,即可进行本地调测。

    • 远程通信口

    • 监控中心与直放站进行通信,需使用远程通信口。监控主板的远程通信口连接着无线Modem,在监控中心发送的不同命令的控制下,无线Modem按照规定的通信协议发送数据包,监控中心任务相应的接收数据包,即可实现直放站与监控中心的通信。也即实现监控中心对直放站参数的设置和查询以及对状态的读取。


  • 无线信道的建立直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

  • 无线MODEM存在两种状态:命令状态和数传状态。直放站的无线MODEM

  • 在初始化后,处于命令状态。当监控中心准备和直放站通信时,它首

  • 先发送连接信道的查询指令到直放站的无线MODEM,直放站的无线

  • MODEM收到监控中心发送的指令后,回应监控中心。监控中心收到回

  • 应后振铃,再完成同步。这样,就在监控中心和无线MODEM之间建立

  • 和一条透明信道,直放站的无线MODEM也由命令状态转到数传状态,

  • 这时,监控中心和直放站可按照通信协议进行数据的传输。数据传输

  • 完毕,挂断链路。直放站的无线MODEM由数传状态转到命令状态。等

  • 待再次建立。


  • 直放站告警流程直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 无线Modem监控方式

    • 直放站监控单元检测到告警状态有变化时,则告警信息通过如下过程:直放站无线Modem → 短信中心 → 监控中心告警接收无线Modem → 监控服务器(通信协议解析)→ 监控系统客户端(同时发告警回应直放站)。

    • 短信中心监控方式

    • 直放站监控单元检测到告警状态有变化时,则告警信息通过如下过程:直放站无线Modem → 短信中心 →短信网关→ 监控服务(通信协议解析)→ 监控系统客户端(同时发告警回应直放站)。


  • 监控直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。SIM卡要满足以下要求:

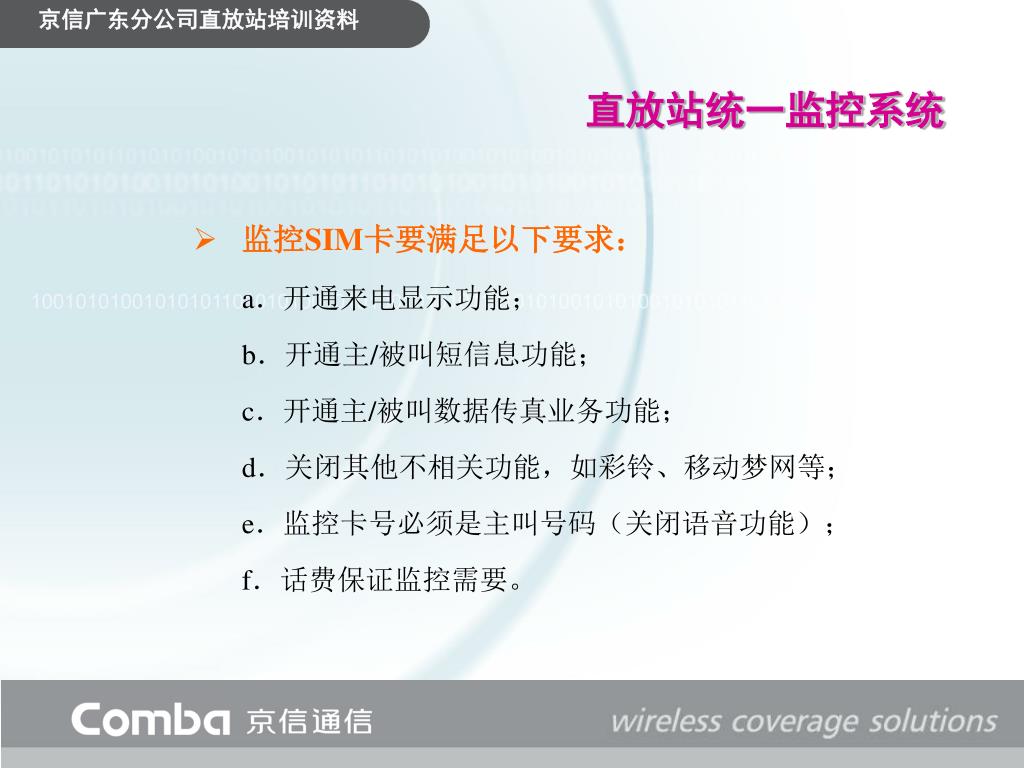

    a.开通来电显示功能;

    b.开通主/被叫短信息功能;

    c.开通主/被叫数据传真业务功能;

    d.关闭其他不相关功能,如彩铃、移动梦网等;

    e.监控卡号必须是主叫号码(关闭语音功能);

    f.话费保证监控需要。


  • 发送成功,提示直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。“拨号失败”

    • 直放站或监控中心的监控SIM卡问题(如:监控卡数传功能被关闭、欠费停机等);

    • 设备停止工作6小时以上(如:直放站停电或主机电源模块故障等);

    • 直放站或监控中心的监控Modem问题(如:初始化不正常或工作异常等);

    • 监控中心至直放站无线传输路径网络问题(如:网络繁忙或通信故障);

    • Modem接收信号太弱或太强(一般接收信号为-50dBm ~ -80dBm)。


  • 发送成功,提示直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。“接收直放站返回超时”

    • 监控中心至直放站无线传输路径网络问题(如:网络繁忙或通信故障);

    • 直放站编号与监控中心设置不一致:

      如:旧协议直放站设置的直放站编号为:GZ0001,而监控中心设置的直放站编号为:gz0001或GZ0002等;

      如:新协议直放站设置的站点编号与站点子编号为:13010001/FF,而监控中心设置的直放站站点编号与站点子编号为:13010002/FF或13010001/FE等;

    • 设备监控SIM卡没有开通“来电显示”功能;

    • 设备的“查询/设置电话号码”中没有存储监控中心的电话号码。


  • 发送成功,提示直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。“其它错”

    • 没有“查询监控量列表”,就直接查询站点参数;

  • 发送成功,提示“电话号码鉴权失败”

    • 添加直放站时,在“OMC监控电话号码”填写的电话号码与OMC服务器中串口设置的电话号码不一致。


  • 告警不停地上拨到监控中心直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 监控中心不能发“告警回应信息”给直放站;

    • 传输路径问题(GSM网络忙或通信故障,即监控中心已给直放站回应告警确认信息,但直放站迟迟未接到回应的信息);

    • 直放站设置的告警门限直接近“临界状态”;

    • 直放站监控SIM卡储存信息内存已满,不能接收到监控中心的告警回应信息。


  • 告警不能上拨到网管中心直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 直放站监控SIM卡故障(监控SIM卡短信功能被关闭或欠费停掉);

    • 直放站“ 短信告警接受号码(OMC)”设置错误(如:网管中心告警接受号码为:13829454491,错设为其它号码);

    • 直放站“ 设备SIM卡短信中心号码”设置错误(如:设备SIM卡短信中心号码为:+8613800200500,错设为其它地市短信中心号码 );

    • 直放站的“短信报警允许”被设为“禁止”;

    • 直放站施主天线被断开(如:施主天线被盗或被破坏);

    • 直放站监控或网管中心监控Modem故障(故障诊断是 Modem灯长亮或不亮,正常的是指示灯“一闪一闪”);

    • 直放站监控卡“短信功能”半停止状态,也就是说该卡能接收信息,但不能发送信息。


  • 电源掉电告警直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 定义:直放站的市电停电,则上告此告警。

    • 产生故障现象:直放站不工作。

    • 处理方法:检查设备供电线路,恢复主机供电。

  • 电源故障告警

    • 定义:市电正常,直放站电源模块的输出电压异常,则上告此告警。

    • 产生故障现象:直放站不工作。

    • 处理方法:更换同型号电源模块。


  • 监控模块电池故障告警直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 定义:当监控模块后备电池低压或失效时,则上告此告警。

    • 产生故障现象:直放站工作正常。

    • 处理方法:告警如出现在“电源掉电告警”或“电源故障告警”之后的一段时间,无需处理,直放站设备恢复供电后将恢复正常;如没有出现“电源掉电告警”或“电源故障告警”,而出现了此告警,说明监控模块后备电池异常,需更换监控模块后备电池。

  • 低电压告警

    • 定义:只针对太阳能直放站,当太阳能电池电压低于最低工作电压时,则上告此告警。如太阳能电池电压低于最低工作电压(23.4V±0.3V)则告警。

    • 产生故障现象:直放站工作不正常

    • 处理方法:只有等太阳出来时,充电到蓄电池控制器恢复电压会自动恢复。


  • 位置告警直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 定义:当直放站相对于安装位置移动后,则上告此告警。

    • 产生故障现象:可能设备被盗,直放站工作不正常;或告警线未接牢固,直放站信号正常。

    • 处理方法:检测输出功率,如正常,可能是移位告警线松动,重新接连即可;如无输出功率,则需立刻派人出发现场,检查设备是否被移位。

  • 下行输入过/欠功率告警

    • 定义: 当直放站的下行输入功率电平高于设定的下行输入过功率门限值时,则上告“下行输入过功率告警”;当直放站的下行输入功率电平低于设定的下行输入欠功率门限值时,则上告“下行输入欠功率告警”。

    • 产生故障现象:过功率,直放站工作正常,覆盖区信号可能会产生通话质差;欠功率,直放站工作正常,但覆盖区域信号会变弱。

    • 处理方法:①重新设置下行输入过/欠功率门限值;②检测直放站施主信源、施主天馈系统是否出现故障。


  • 下行输出欠功率告警直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 定义: 当直放站的下行输出功率电平低于设定的下行输出欠功率门限值时,则上告“下行输出欠功率告警”。

    • 产生故障现象:直放站工作正常,但覆盖区域信号变弱。

    • 处理方法: ①重新设置下行输出欠功率门限值;②调整下行衰减值;③更换有故障的模块。

  • 上/下行功放/低噪放故障告警

    • 定义:当直放站的上行功放工作异常时,则上告“上行功放故障告警”;当直放站的下行功放工作异常时,则上告“下行功放故障告警”;当直放站的上行低噪放工作异常时,则上告“上行低噪放故障告警”;当直放站的下行低噪放工作异常时,则上告“下行低噪放故障告警”。

    • 产生故障现象:直放站工作正常,但覆盖区域信号会变弱。

    • 处理方法:更换出现故障的模块。


  • 功放过温告警直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 定义:当直放站的任何一个功放的温度超过设定的过温告警门限时,则上告“功放过温告警”。

    • 产生故障现象:直放站工作正常。

    • 处理方法:重新设置功放过温门限值。

  • 本振失锁告警

    • 定义:当本振源不能锁定时,则上告“本振失锁告警”。

    • 产生故障现象:直放站工作正常,但覆盖区通话可能会断续、不清晰。

    • 处理方法:更换故障模块。


  • 下行驻波比告警直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 定义:当直放站的下行输出端口总驻波比高于设定的下行驻波比告警门限值时,则上告“下行驻波比告警”。

    • 产生故障现象:如覆盖端天馈线被破坏,直放站工作不正常;如覆盖端天馈线进水,直放站工作正常,但覆盖区信号可能会变弱。

    • 处理方法:首先用监控中心或本地调测软件联机,检查下行驻波比门限设置值是否过小,如过小,则设置为规范中规定的“2.0”;如下行驻波比门限设置值设置正常,则检测用户天馈系统,并作相应的修复。

  • 光收发故障告警

    • 定义:当光收模块故障或上下行光链路异常时,则上告“光收发故障告警”。

    • 产生故障现象:直放站工作不正常。

    • 处理方法:如光路出现异常,则修复光路;如光路正常,则更换光收发模块。


  • 信源告警直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 定义:由直放站设备内置的无线Modem读取的小区编码实时值与设置的小区编码参照值比较,若发生变化,则上告“信源告警”。

    • 产生故障现象:直放站工作正常,但覆盖区信号可能会变弱。

    • 处理方法:重新设置小区编码参照值或检查直放站施主信源是否发生变化。

      说明:仅对宽带机适用。

  • 主从监控链路告警

    • 定义: 只针对主从分布式直放站监控系统,当主站不能与某从站进行监控数据通信时,则上告“主从监控链路告警”。

    • 产生故障现象:从的直放站工作不正常,覆盖区无信号。

    • 处理方法:修复主从设备之间的监控链路。


  • 辅助模块告警直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。

    • 定义:各厂家设备中关键模块出现故障时产生的告警。

    • 产生故障现象:直放站工作正常,但覆盖区信号可能会变弱。

    • 处理方法:更换故障模块。


直放站的种类根据实际的应用情况,常用的可分为宽带直放站、选频直放站、光纤直放站、移频直放站、干线放大器。对于其他一些特殊应用场合,也有一些其他种类的直放站。


ad
