办公自动化 办公自动化 韩衡畴
办公自动化 内容介绍 • 随着我国国力的大大增强以及现代信息处理技术的飞速发展，各企事业单位、各大院校等对办公、教学现代化的要求也越来越高。因此会议室、教室已从一个单纯的以听、闻为主的交流场所，演变成为一个具有多种功能的综合性信息资源交流场所，由于幻灯机、投影机等各类电子设备大量进入会议场所，使多媒体系统的配置越来越专业，功能也越来越强大。
办公自动化 学习目标 • 1.知识目标 • (1)了解投影机的工作原理； • (2)懂得投影机的日常使用与维护方法； • (3)掌握多媒体会议系统的布局安装。 • 2.技能目标 • (1)能进行投影机的安装，并进行维护； • (2)能正确使用投影机多媒体系统； • (3)能正确使用其他办公自动化辅助设备并进行维护
1.投影机的工作原理 (1)CRT投影技术。这种投影机可把输入信号源分解到R(红)、G(绿)、B(蓝) 三个CRT管的荧光屏上，在高压作用下，经光学系统放大、会聚，在大屏幕上显示出彩色图像。光学系统与CRT管组成投影管，通常所说的三枪投影机就是由三个投影管组成的投影机，由于使用内光源，也叫主动式投影机。 办公自动化
(2)LCD投影技术。LCD投影机主要由三部分组成：液晶体、光路系统、电路系统。(2)LCD投影技术。LCD投影机主要由三部分组成：液晶体、光路系统、电路系统。 液晶体是介于液体和固体之间的物质，本身不发光，工作性质受温度影响很大，其工作温度为一55C~+77C。投影机利用液晶的光电效应，即液晶分子的排列在电场作用下会发生变化，影响其液晶单元的透光率或反射率，从而影响它的光学性质，产生具有不同灰度层次及颜色的图像。 办公自动化

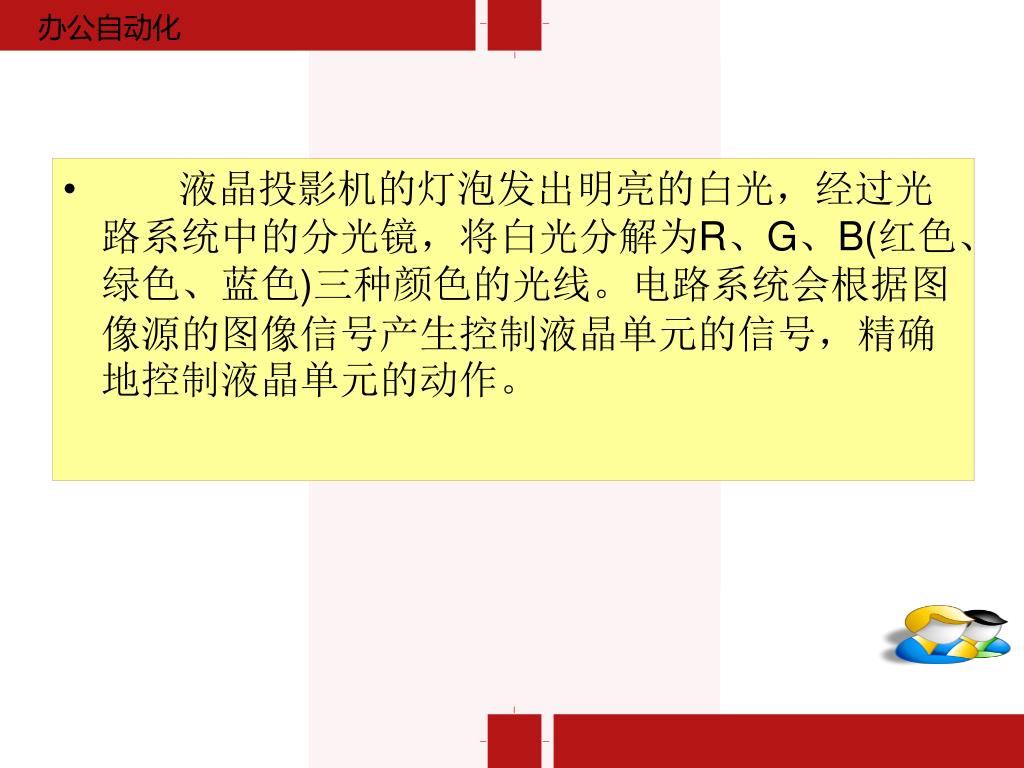

液晶投影机的灯泡发出明亮的白光，经过光路系统中的分光镜，将白光分解为R、G、B(红色、绿色、蓝色)三种颜色的光线。电路系统会根据图像源的图像信号产生控制液晶单元的信号，精确地控制液晶单元的动作。 办公自动化
办公自动化 • 3LCD方式是将灯泡发出的光分解成R（红）、G（绿）、B（蓝）三种颜色（光的三原色）的光，并使其分别透过各自的液晶板(HTPS方式)赋予形状和动作。由于经常投射这三种原色，因此可以有效地使用光，显现出明亮清晰的图像。采用3LCD方式的投影机有着图像明亮自然、柔和等特点。 • 由于使用三个LCD显示颜色，因此能再现不伤眼睛的图像。3LCD方式不会出现被称为“色分解”的彩虹似的花纹，可令人安心地长时间欣赏图像。
办公自动化 • (3)DLP投影技术。DLP投影技术中的DLP是英文Digital Light Processor的缩写,译做数字光处理器。这一新的投影技术的诞生，使我们在拥有捕捉、接收、存储数字信息的能力后，终于实现了数字信息显示。DLP技术的出现是显示领域划时代的革命，正如CD在音频领域产生的巨大影响一样，DLP将为视频投影显示翻开新的一页。它以DMD (Digital Micromirror Device)数字微反射器作为光阀成像器件。
DLP投影机的关键技术如下：首先是数字优势。数字技术的采用，使图像灰度等级达到256～1024级，色彩达256～1024种，图像噪声消失，画面质量稳定，精确的数字图像可不断再现，而且历久常新。 办公自动化
其次是反射优势。反射式DMD器件的应用，使成像器件的总光效率达到60％以上，对比度和亮度的均匀性都非常出色。投影机清晰度高、画面均匀、色彩锐利，三片机光通量可达2000流明以上，它抛弃了传统意义上的会聚，可随意变焦，调整十分便利；分辨率高，不经压缩分辨率可达1024×768
办公自动化 • ①双片DLP系统。这种系统利用了金属卤化物灯红光缺乏的特点。色轮不用红、绿、蓝滤光片，取而代之使用两个辅助颜色的滤光片，品红滤光片和黄色滤光片。色轮的品红片段允许红光和蓝光通过，同时黄色片段可通过红光和绿光。
结果是，红光在所有时间内都可通过，蓝光和绿光在品红一黄色色轮交替旋转中通过，每种光实质上占用一半时间。一旦通过色轮，光线直接射到双色分光棱镜系统上，在这连续的红光被分离出来而射到专门用来处理红光和红色视频信号的DMD上，顺序的蓝色光与绿色光投射到另一个DMD上，专门处理交替颜色，DMD由绿色和蓝色视频信号驱动。
②三片DLP系统。另外一种方法是将白光通过棱镜系统分成三原色。这种方法使用三个DMD，一个DMD对应于一种原色。应用三片DLP投影系统的主要原因是为了增加亮度。通过三片DMD，来自每一原色的光可直接连续地投射到它自己的DMD上。结果更多的光线到达屏幕，给出一个更亮的投影图像。这种高效的三片投影系统被用在超大屏幕和高亮度应用领域。 办公自动化
2．投影机类型 根据投影机的应用环境分类，主要分为以下五类。 (1)家庭影院型：主要针对视频方面进行优化处理，其特点是光通量都在1000流明左右，对比度较高，投影的画面宽高比多为16：9，各种视频端口齐全，适合播放电影和高清晰电视，适于家庭用户使用。 办公自动化
(2)便携商务型：一般把重量低于2kg的投影机定义为商务便携型投影机，这个重量跟轻薄型笔记本电脑不相上下。商务便携型投影机的优点有体积小、重量轻、移动性强，是传统的幻灯机和大中型投影机的替代品，轻薄型笔记本电脑跟商务便携型投影机的搭配，是移动商务用户在进行移动商业演示时的首选搭配。 办公自动化
(3)教育会议型：一般定位于学校和企业应用，采用主流的分辨率，光通量在2000～3000流明，重量适中，散热和防尘做得比较好，适合短距离移动，功能接口比较丰富，容易维护，性价比也相对较高，适合大批量采购普及使用。(3)教育会议型：一般定位于学校和企业应用，采用主流的分辨率，光通量在2000～3000流明，重量适中，散热和防尘做得比较好，适合短距离移动，功能接口比较丰富，容易维护，性价比也相对较高，适合大批量采购普及使用。 (4)主流工程型：相比主流的普通投影机来讲，工程投影机的投影面积更大、投影距离更远、亮度更高，‘而且一般还支持多灯泡模式，能更好地应付大型多变的安装环境，对教育、媒体和政府等领域都很适用。
办公自动化 • (5)专业剧院型：这类投影机更注重稳定性，强调低故障率，其散热性能、网络功能、使用的便捷性等方面做得很强。当然，为了适应各种专业应用场合，工程投影机最主要的特点还是其高光通量，其光通量一般可达到5000流明以上，高者可超过10 000流明。由于体积庞大，重量重，通常用在特殊用途，如剧院、博物馆、大会堂、公共区域，还可应用于监控交通、公安指挥中心、消防和航空交通控制中心等环境。
家庭影院技术 打造精致化客厅影院
3．投影机的主要参数 (1)光输出。是指投影机输出的光能量，单位为流明(1m)。与光输出有关的一个物理量是亮度，是指屏幕表面受到光照射发出的光能量与屏幕面积之比，亮度常用的单位是勒克斯。 办公自动化

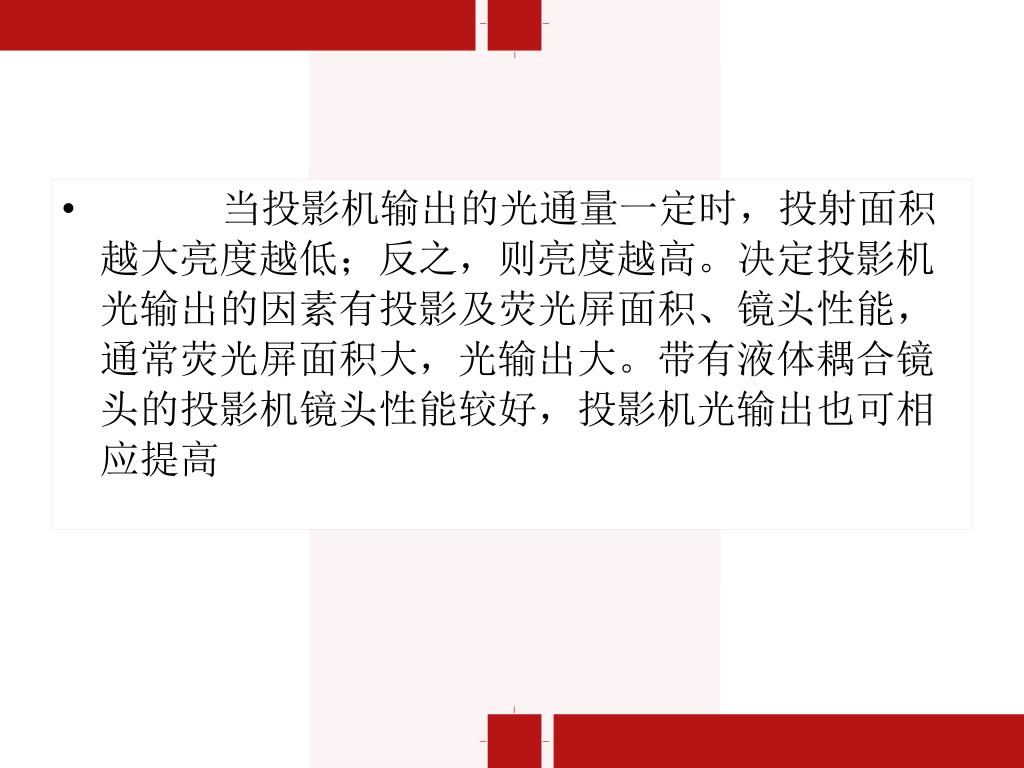

当投影机输出的光通量一定时，投射面积越大亮度越低；反之，则亮度越高。决定投影机光输出的因素有投影及荧光屏面积、镜头性能，通常荧光屏面积大，光输出大。带有液体耦合镜头的投影机镜头性能较好，投影机光输出也可相应提高
(2)水平扫描频率(行频)。电子束在屏幕上从左至右的运动叫做水平扫描，也叫行扫描。每秒钟的扫描次数叫做水平扫描频率，视频投影机的水平扫描频率是固定的，为15．625kHz或15.725 kHz。 办公自动化
数据和图形投影机的扫描频率不是一个频率频段；频率范围在15～60 kHz的投影机通常叫做数据投影机，上限频率超过60 kHz的投影机通常叫做图形投影机，如富可视LP全系列投影机。
在15～60 kHz这个频段内，投影机可自动跟踪输入信号行频，由锁相电路实现与输入信号行频的完全同步。水平扫描频率是区分投影机档次的重要指标,水平扫描频率越高画面质感越好！
办公自动化 • (3)垂直扫描频率(场频)。电子束在水平扫描的同时，又从上向下运动，这一过程叫垂直扫描。每扫描一次形成一幅图像，每秒钟扫描的次数叫做垂直扫描频率，垂直扫描频率也叫刷新频率，它表示这幅图像每秒钟刷新的次数。垂直扫描频率一般不低于50 Hz，否则图像会有闪烁感。
(4)视频带宽。指投影机的视频通道总的频带宽度，其定义是在视频信号振幅下降至0．707倍时，对应的信号上限频率。0.707倍对应的增量是一3 dB，因此又叫做一3 dB带宽。 办公自动化

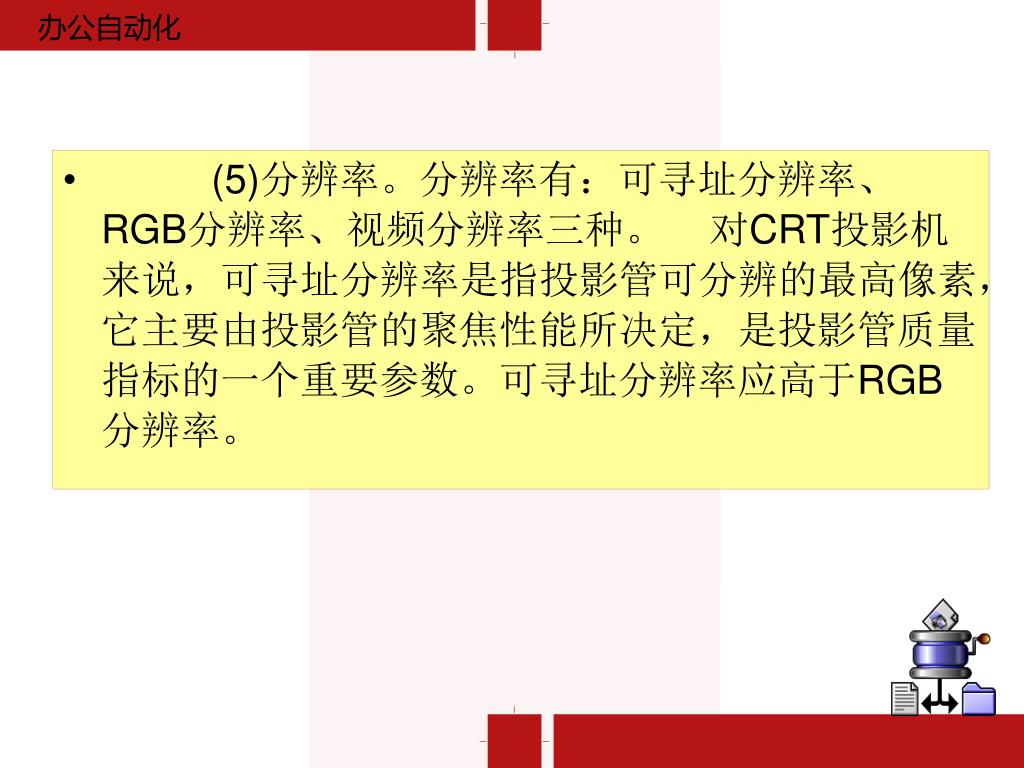

办公自动化 • (5)分辨率。分辨率有：可寻址分辨率、RGB分辨率、视频分辨率三种。 对CRT投影机来说，可寻址分辨率是指投影管可分辨的最高像素，它主要由投影管的聚焦性能所决定，是投影管质量指标的一个重要参数。可寻址分辨率应高于RGB分辨率。
RGB分辨率是指投影机在接RGB分辨率视频信号时可达到的最高像素，如分辨率为1024×768，表示水平分辨率为1024，垂直分辨率为768，RGB分辨率与水平扫描频率、垂直扫描频率及视频带宽均有关。 视频分辨率是指投影机在显示复合视频时的最高分辨率。 办公自动化
(6)对比度。对比度是画面黑与白的比值，也就是从黑到白的渐变层次。比值越大，从黑到白的渐变层次就越多，从而色彩表现越丰富。在投影机行业有两种对比度测量方法，一种是全开／全关对比度测试方式，即测量投影机输出的全白屏幕与全黑屏幕亮度比值； 办公自动化

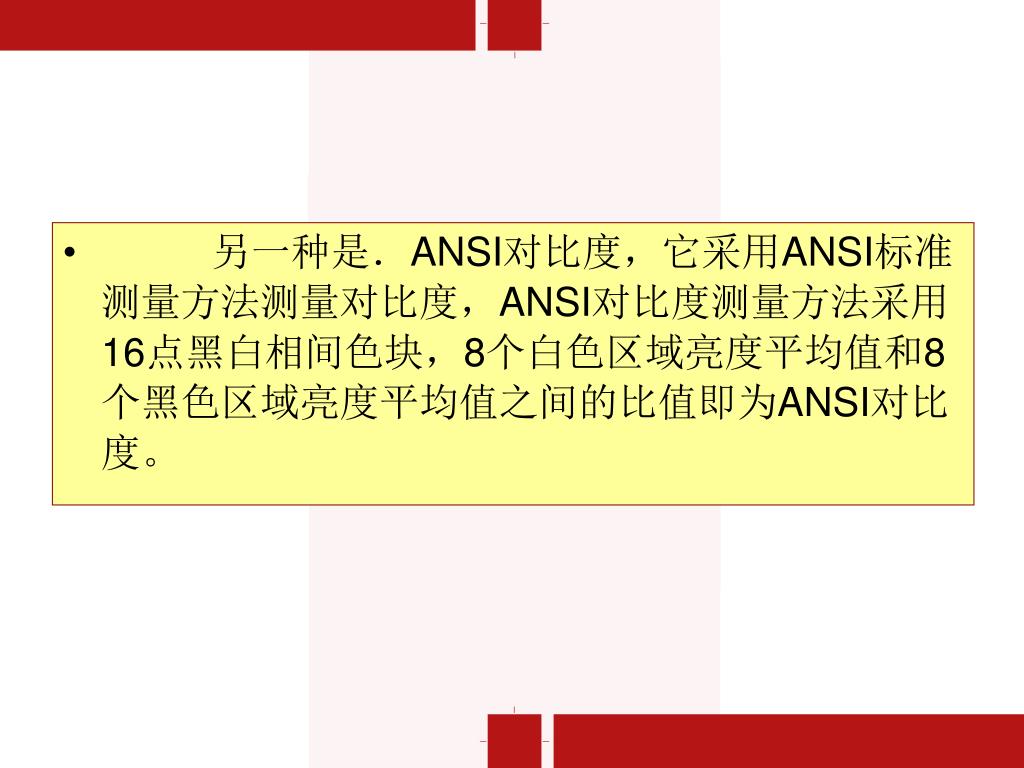

另一种是．ANSI对比度，它采用ANSI标准测量方法测量对比度，ANSI对比度测量方法采用16点黑白相间色块，8个白色区域亮度平均值和8个黑色区域亮度平均值之间的比值即为ANSI对比度。
