  1. 第三章硅整流发电机及调节器

  2. 特点: 1、体积小、重量轻。 2、低速充电性能好: (1)传动比大,发电机低速时即可充电。 (2)他激。

  3. 3、调节器简单,只用调压器,不用限流(电流自限)和断流器(二极管单向导电)3、调节器简单,只用调压器,不用限流(电流自限)和断流器(二极管单向导电)

  4. 4、对无线电干扰少小(直流发电机换向器火花发出电磁波,干扰大)4、对无线电干扰少小(直流发电机换向器火花发出电磁波,干扰大) 类型: (1)有刷式、无刷式。 (2)调节器外装式、内装式(整体式)

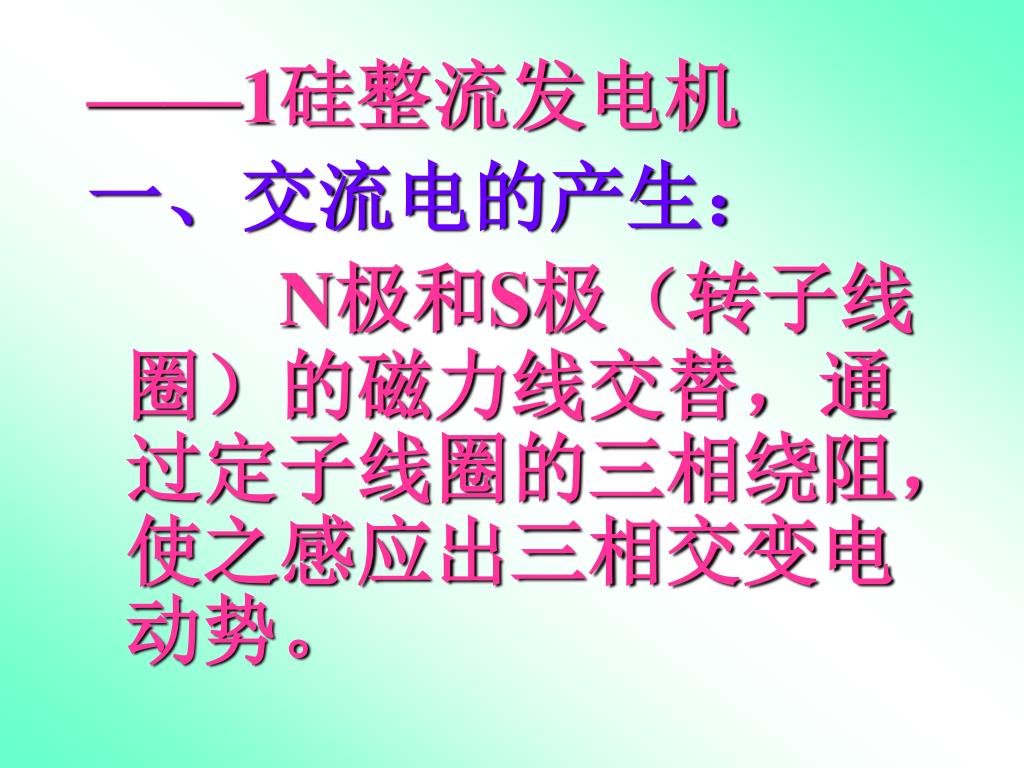

  5. ——1硅整流发电机 一、交流电的产生: N极和S极(转子线圈)的磁力线交替,通过定子线圈的三相绕阻,使之感应出三相交变电动势。

  6. 磁力线路线: N至空气隙、定子铁芯(齿部)、车?部、另一齿部、S。

  7. 整流过程(交流如何至直流): 1、三相交流电相位相差120°电角度,同一瞬时电压值不同。

  8. 2、导通规律: 任一瞬间:只有两个不同向不同组的元件导通。

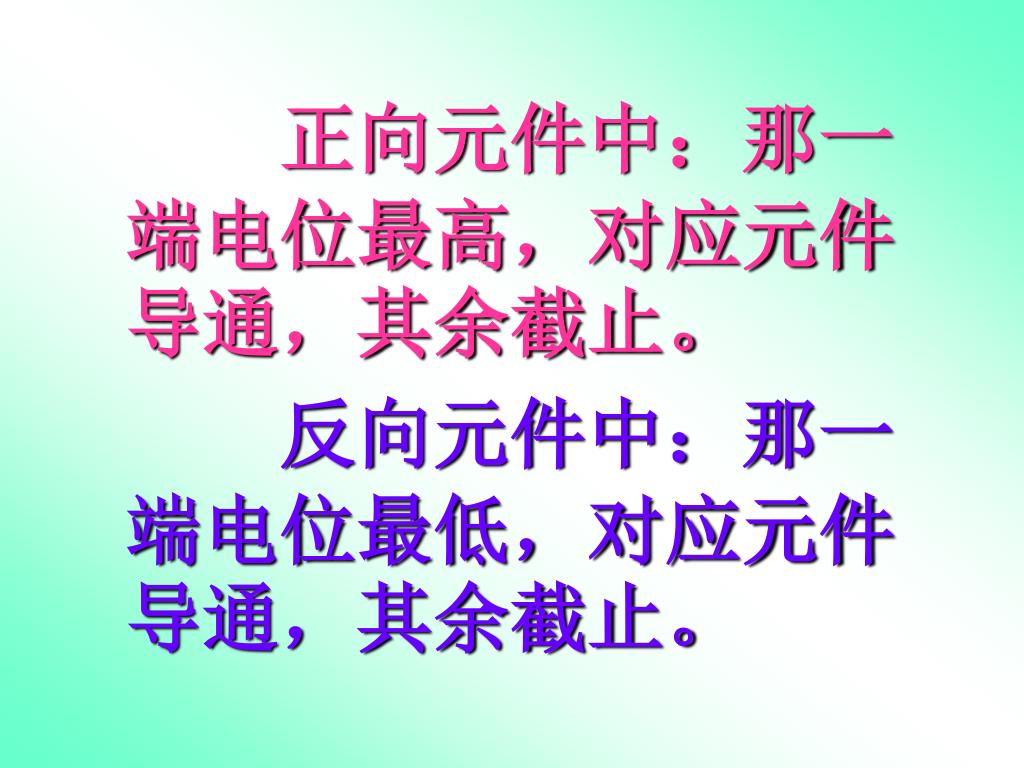

  9. 正向元件中:那一端电位最高,对应元件导通,其余截止。正向元件中:那一端电位最高,对应元件导通,其余截止。 反向元件中:那一端电位最低,对应元件导通,其余截止。

  10.    曲线图 UA UB UC 2 3 4 5 6 7 1 1.4 1.6 3.6 3.2 5.2 5.4

  11. t1—t2,A相最高,B相最低,D1D4通。t1—t2,A相最高,B相最低,D1D4通。 t2—t3,A相最高,C相最低,D1D6通。 t3—t4,B相高,C相最低,D3D6通。

  12. t4—t5,B相高,A相最低,D3D2通。t4—t5,B相高,A相最低,D3D2通。 t5—t6,C相高,A相最低,D5D2通。 t6—t7,C相高,B相最低,D5D4通。

  13. 图1 1 3 5 A RL A B B1 C 2 4 6 中性点N

  14. 所以: (1)每一周期,每个元件只在两个时间区段(1/3周期)内导通,每支管子平均电流是I输的1/3。

  15. (2)输出的直流电,每个周期脉动6次 注意:带中心轴头的硅发电机,中性点对外壳之间电压UN=1/2U。 所以:通过三个负极管半波整流。

  16. 三、磁激方式: 发电初期U发< U器,他激(蓄电池)。 当U 发> U器时,自激。 所以:低速充电性能好。

  17. 硅整流发电机在较高n下,可利用剩磁自激发电。硅整流发电机在较高n下,可利用剩磁自激发电。 因为:剩磁很弱,电动势低,另外硅二极管门坎电压0.6v。 所以:小于0.6v电压时,截止。

  18. 当K通时: 蓄电池至K、调压器、磁极线圈(转子)、产生磁场。

  19. 图2 调 K 1 3 5 2 4 6

  20. 图3 K 调

  21. 缺点:停车后忘关K(汽油机不易忘,K——点火开关)缺点:停车后忘关K(汽油机不易忘,K——点火开关) 蓄电池长时间向发电机磁场线圈放电。 柴油机易忘,(9管发电机)

  22. 当开K闭合时(忘关钥匙)IL从蓄电池正极至指示灯、调节器、磁场线圈、搭铁、蓄电池负极。当开K闭合时(忘关钥匙)IL从蓄电池正极至指示灯、调节器、磁场线圈、搭铁、蓄电池负极。 因为:IL通过指示灯 所以:灯亮,(表示不充电)

  23. 当发动机起动后,n上升,V发>V蓄,自激,同时还向蓄电池充电。当发动机起动后,n上升,V发>V蓄,自激,同时还向蓄电池充电。 因为:指示灯两端电位相等 所以:灯不亮(表示充电)

  24. 停车时(熄火),发电机不工作,充电指示灯亮,提醒打开K。停车时(熄火),发电机不工作,充电指示灯亮,提醒打开K。 当发动机工作时,充电指示灯亮,表示不充电。

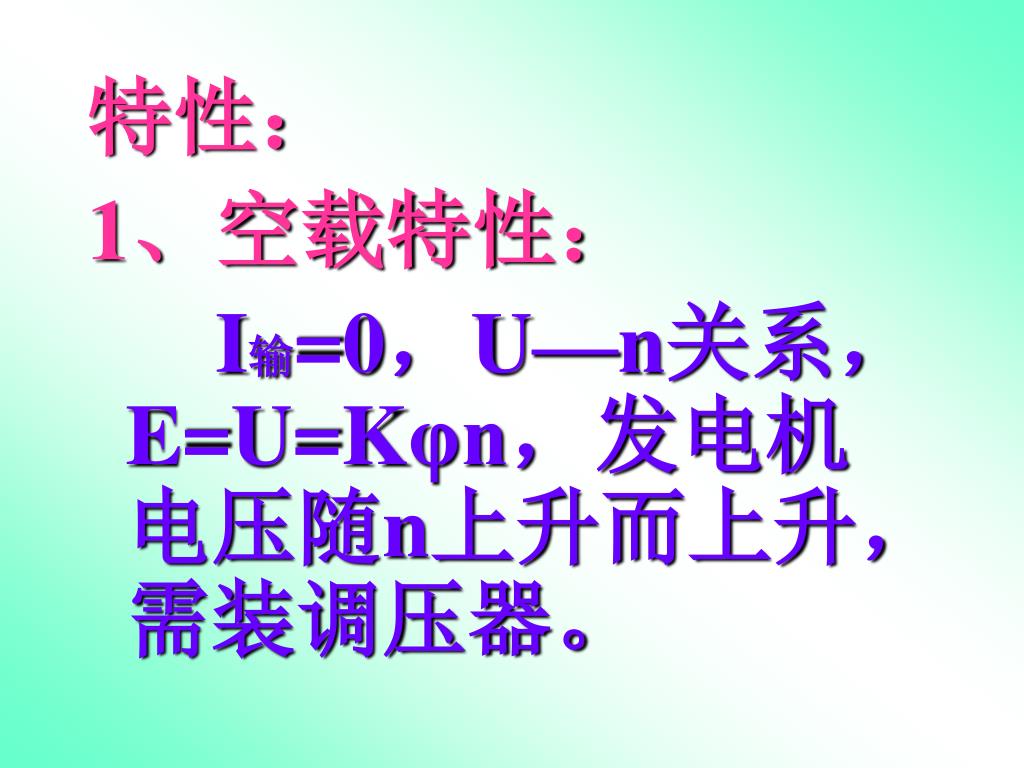

  25. 特性: 1、空载特性: I输=0,U—n关系,E=U=Kφn,发电机电压随n上升而上升,需装调压器。

  26. 负载特性(输出特性) U一定时(14V),I负——n的关系,1200——4000转/分,n上升,I输上升,4000转/分以上,I输不再随n上升而上升。 I输最大电流或称限流值=额定电流的1.5倍。

  27. 电流自限原因: (1)感应引起的内压降 U=E-IZ=E-I√r²+xl² R—电机电阻,Xl电机感抗。 E—阻抗=√r²+xl² L—电感

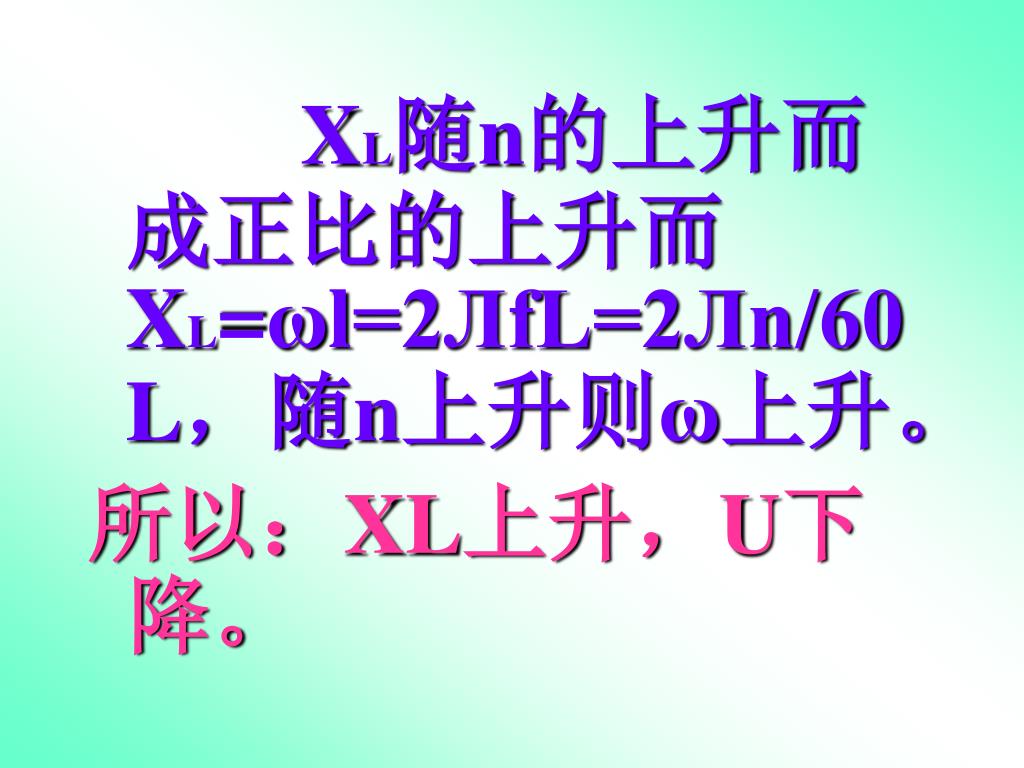

  28. XL随n的上升而成正比的上升而XL=ωl=2ЛfL=2Лn/60L,随n上升则ω上升。 所以:XL上升,U下降。

  29. (2)I输上升,电应上升,去磁作用上升,E=Kφn,φ下降,E下降,U下降。(2)I输上升,电应上升,去磁作用上升,E=Kφn,φ下降,E下降,U下降。

  30. 3、外特性 n一定时,发电机端电压U与输出电流的关系。 I上升,则U下降。 原因:Is(电枢)=If(负载)+IL(激磁) IL<<If,可以认为Is≈If

  31. (1)If上升,便Is上升,致使电枢反应上升,会削弱发电机的磁通。(1)If上升,便Is上升,致使电枢反应上升,会削弱发电机的磁通。 所以:电压下降。

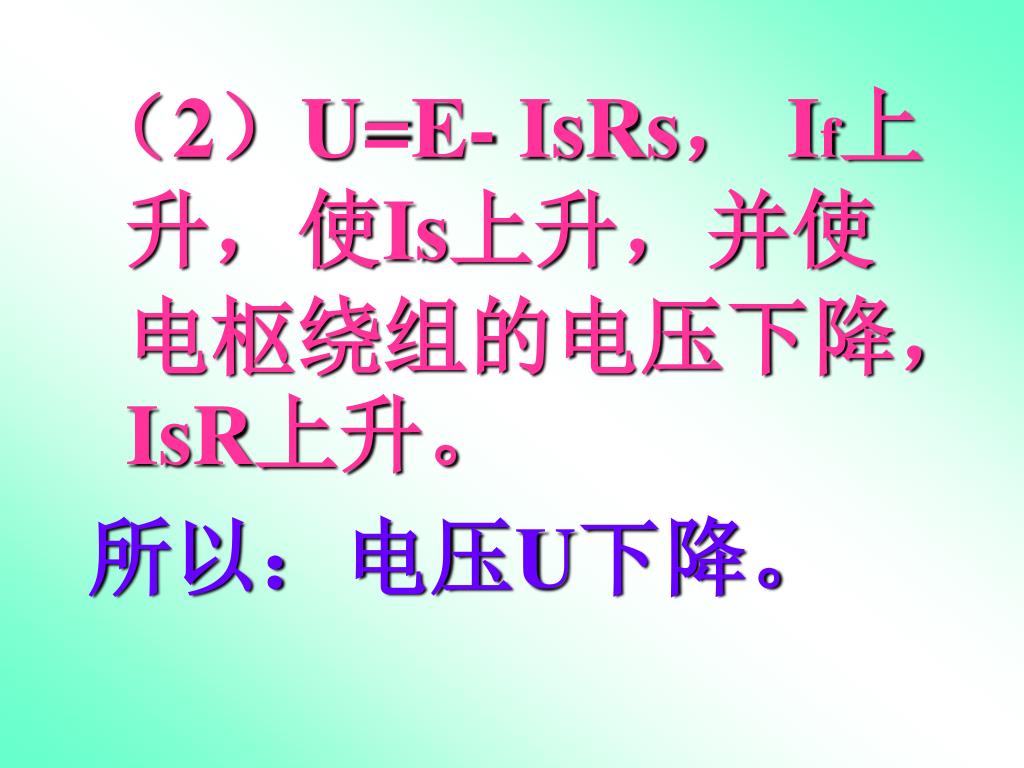

  32. (2)U=E- IsRs, If上升,使Is上升,并使电枢绕组的电压下降,IsR上升。 所以:电压U下降。

  33. (3)激磁电路电阻Rs不变,当U下降时,磁场下降。(3)激磁电路电阻Rs不变,当U下降时,磁场下降。 所以:U下降迅速。 注意:高速运转时,如突然失去负载(I=0),U上升迅速,二极管等电子元件击穿。

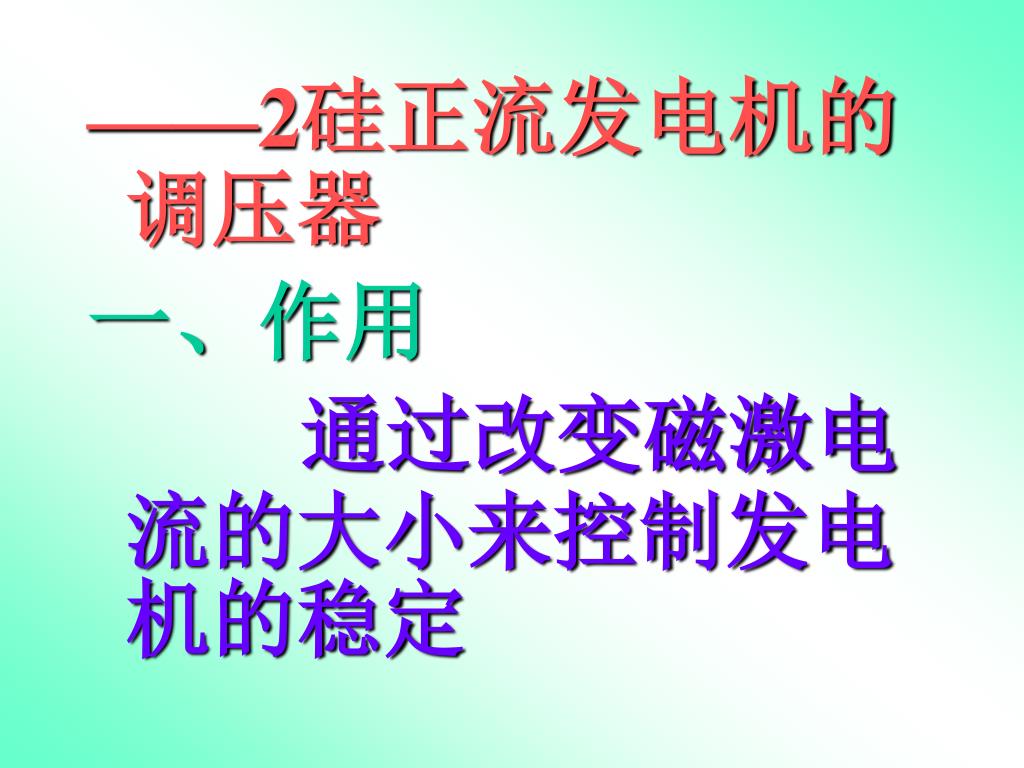

  34. ——2硅正流发电机的调压器 一、作用 通过改变磁激电流的大小来控制发电机的稳定

  35. 二、类型 双极触点式、晶体管式、单极触点式、(??孤系统)

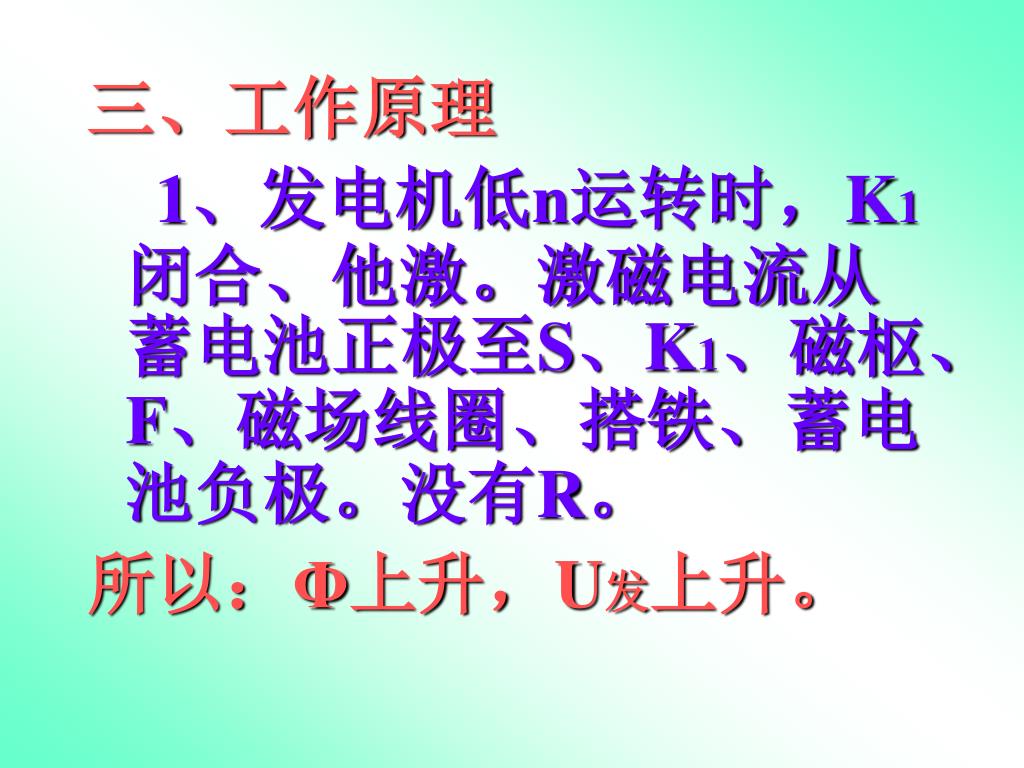

  36. 三、工作原理 1、发电机低n运转时,K1闭合、他激。激磁电流从蓄电池正极至S、K1、磁枢、F、磁场线圈、搭铁、蓄电池负极。没有R。 所以:Φ上升,U发上升。

  37. 2、n上升,U发上升>U蓄,自激。

  38. 3、n=n1时,U发> U1(第一级调节电压),调压线圈中的电流上升,吸力上升>弹簧力,K1开,串入R1R2。 所以:激磁电流下降,U发下降,吸力下降,K闭,K1反复开闭,维持U1。

  39. 4、n上升>ns时,U发> U2(二级调节电压)调压线圈电流大,吸力上升,K2闭合。 所以:磁场线圈被短路,U发下降,调压线圈电流下降,吸力下降,K2断开, K2反复开闭,维持U2,n越高,K2闭合时间越长,Ic平均值下降。U2不变。

  40. 5、加速电阻R1的作用 加压调压线圈X上的电压: Ux=U发-I0R1

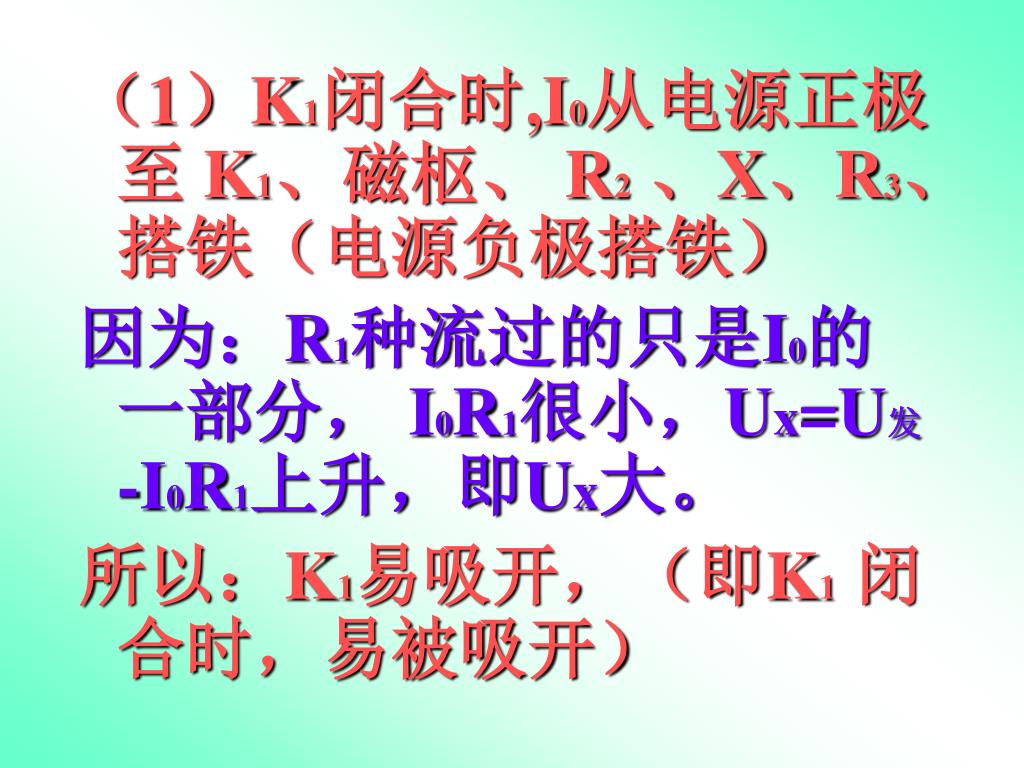

  41. (1)K1闭合时,I0从电源正极至 K1、磁枢、 R2、X、R3、搭铁(电源负极搭铁) 因为:R1种流过的只是I0的一部分, I0R1很小,Ux=U发-I0R1上升,即Ux大。 所以:K1易吸开,(即K1闭合时,易被吸开)

  42. (2)K2断开时: R1中流过的电流是:磁化电流I0+磁激电流If,If>>I0。 所以:R1上的电压降(I0+If)R1很大。

  43. 因为:Ux=U发-(I0+If)R1, 所以:Ux下降,K1易合。(即K1断开时,易被闭合)。致使K1震动频率加快(加速作用),电压脉动加快。

  44. 6、温度补偿电阻R3的作用: R3由镍铬丝制成,电阻值随温度的变化量很小,?? R3?

  45. 因为:T低时(冬天)电池易亏电。 所以:调节发电机电压应高。但T越低,调压线圈X中的R下降,I0上升,吸力大,易吸开触点。

  46. K1闭合时间短,磁场电流小,U发太低,用R3作温度补偿电阻,使X中的R不随温度而变,即在T很低时,线圈中的R保持定值不变,U发保持较高数值。

  47. 夏天热,电池易蒸发水分,充电电压应小些,但随T上升,X中的R上升,I0下降,吸力下降,K1不易断开,K1闭合时间越长,磁场电流越长,U发越高,充电电压高,电池发热。夏天热,电池易蒸发水分,充电电压应小些,但随T上升,X中的R上升,I0下降,吸力下降,K1不易断开,K1闭合时间越长,磁场电流越长,U发越高,充电电压高,电池发热。

  48. 7、双级调压器缺点: (1)触点间隙太小(0.2——0.4mm),工作中出现火花(K1断开时,磁场线圈电流下降,产生浪涌电压,易在触点点击穿),电蚀,调压性能下降。

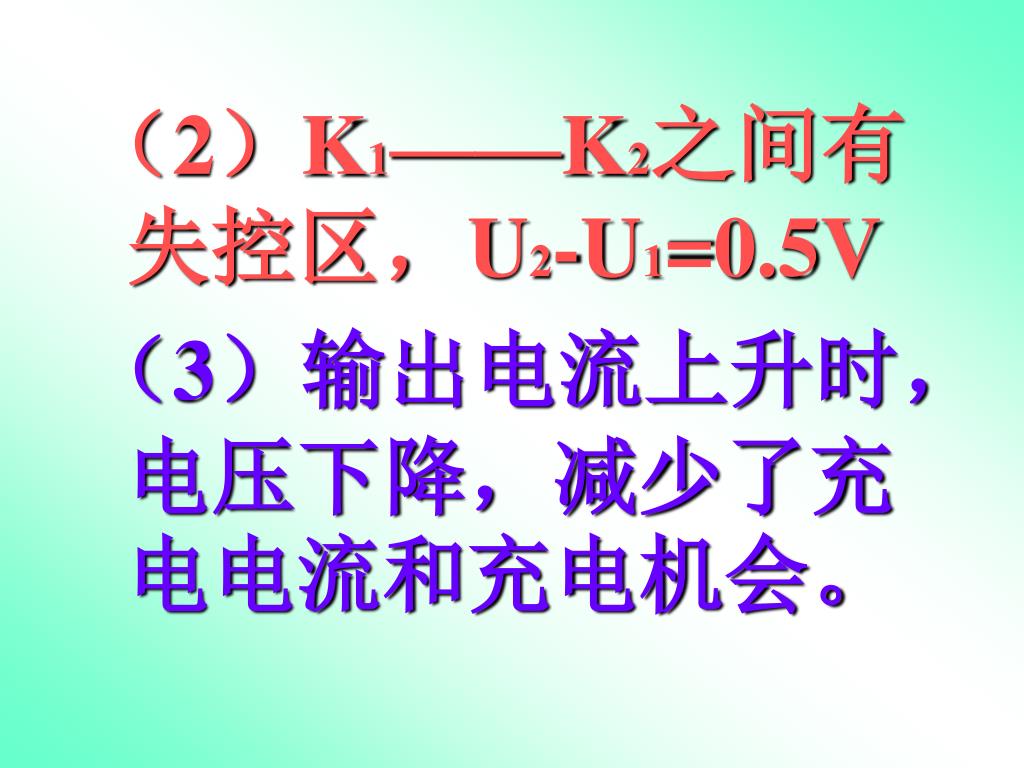

  49. (2)K1——K2之间有失控区,U2-U1=0.5V (3)输出电流上升时,电压下降,减少了充电电流和充电机会。

  50. 带有无弧系统的单级式调压器 (1)双触点、单触点??增加驱流线圈(加速线圈)、二极管和电容。
