  1. lOMoARcPSD|10019182 414535452-EV1 414535452-EV1 Resistencia de materiales (Universidad Tecnológica del Perú) Resistencia de materiales (Universidad Tecnológica del Perú) StuDocu is not sponsored or endorsed by any college or university StuDocu is not sponsored or endorsed by any college or university Downloaded by rogelio barrueta (barrueta.dl@gmail.com)

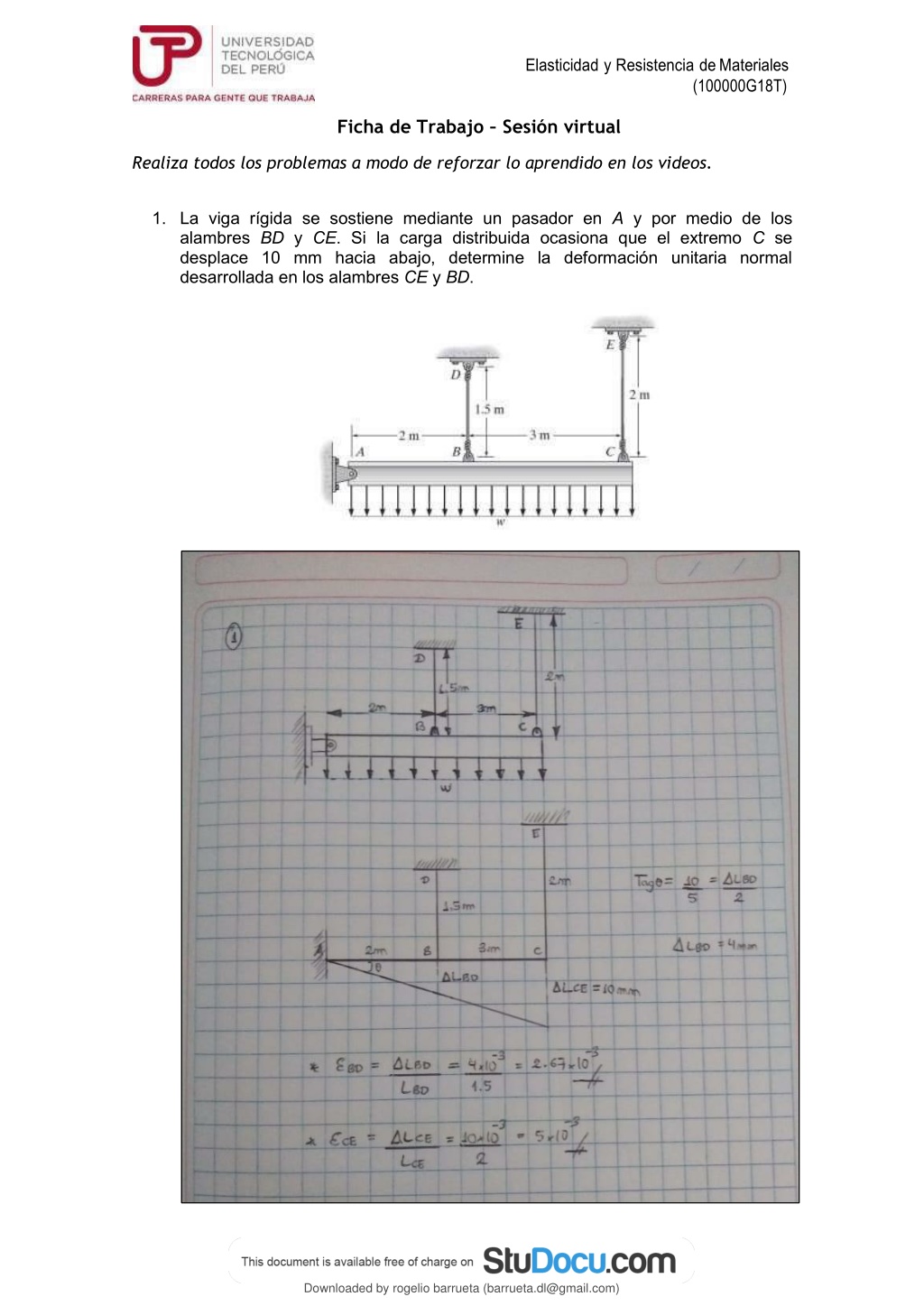

  2. lOMoARcPSD|10019182 Elasticidad y Resistencia de Materiales (100000G18T) Ficha de Trabajo –Sesión virtual Realiza todos los problemas a modo de reforzar lo aprendido en los videos. 1. La viga rígida se sostiene mediante un pasador en A y por medio de los alambres BD y CE. Si la carga distribuida ocasiona que el extremo C se desplace 10 mm hacia abajo, determine la deformación unitaria normal desarrollada en los alambres CE y BD. Downloaded by rogelio barrueta (barrueta.dl@gmail.com)

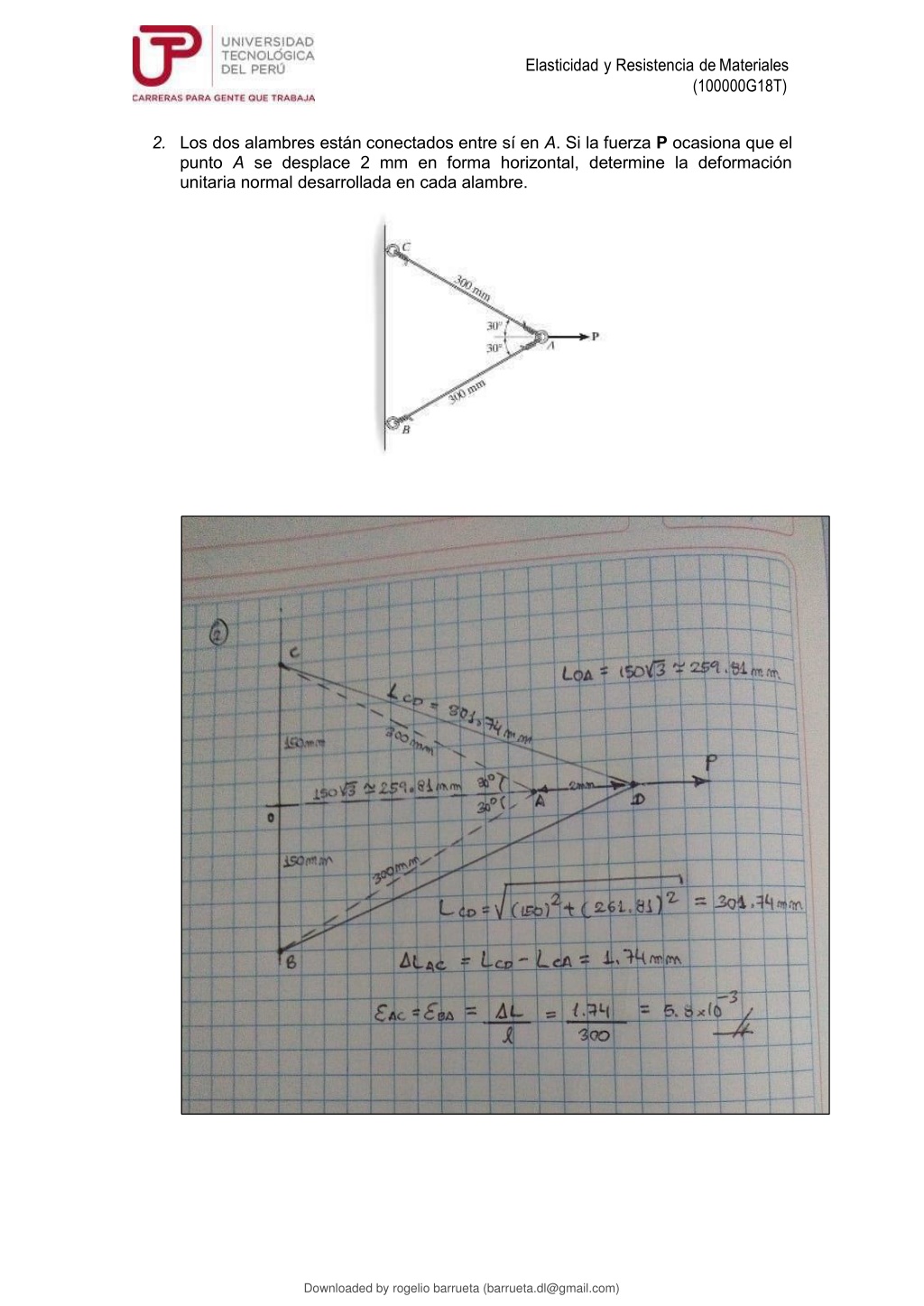

  3. lOMoARcPSD|10019182 Elasticidad y Resistencia de Materiales (100000G18T) 2. Los dos alambres están conectados entre sí en A. Si la fuerza P ocasiona que el punto A se desplace 2 mm en forma horizontal, determine la deformación unitaria normal desarrollada en cada alambre. Downloaded by rogelio barrueta (barrueta.dl@gmail.com)

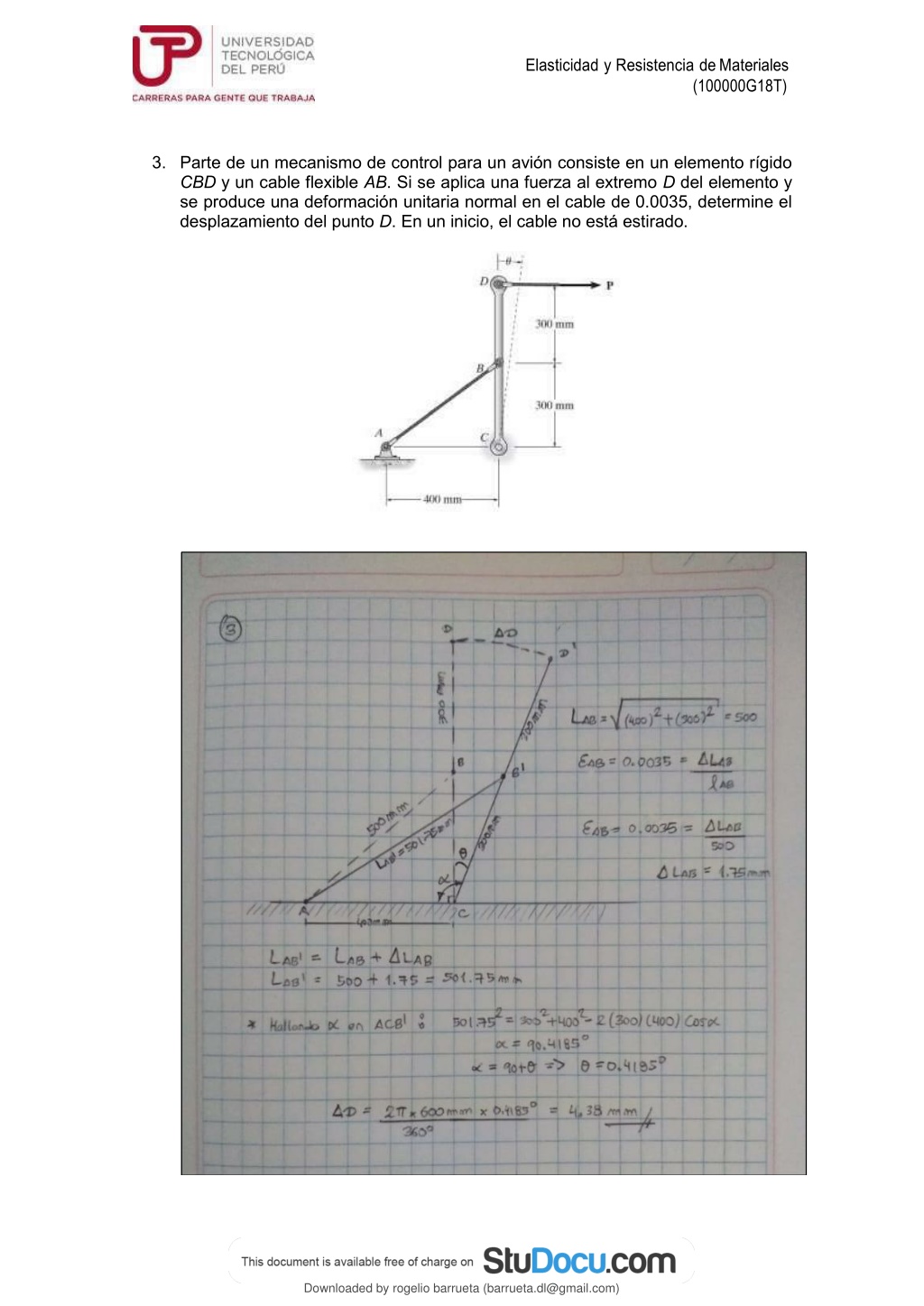

  4. lOMoARcPSD|10019182 Elasticidad y Resistencia de Materiales (100000G18T) 3. Parte de un mecanismo de control para un avión consiste en un elemento rígido CBD y un cable flexible AB. Si se aplica una fuerza al extremo D del elemento y se produce una deformación unitaria normal en el cable de 0.0035, determine el desplazamiento del punto D. En un inicio, el cable no está estirado. Downloaded by rogelio barrueta (barrueta.dl@gmail.com)

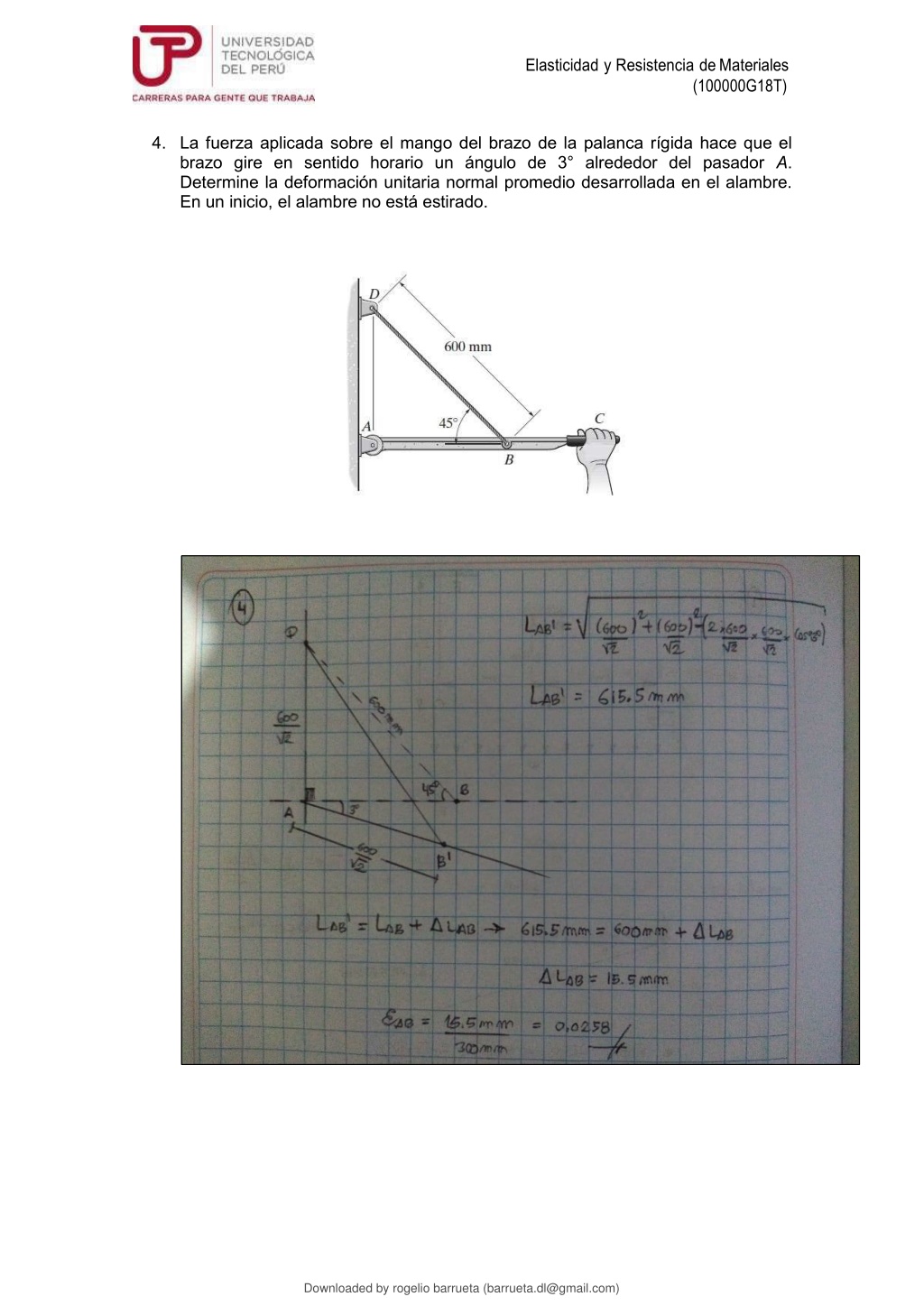

  5. lOMoARcPSD|10019182 Elasticidad y Resistencia de Materiales (100000G18T) 4. La fuerza aplicada sobre el mango del brazo de la palanca rígida hace que el brazo gire en sentido horario un ángulo de 3° alrededor del pasador A. Determine la deformación unitaria normal promedio desarrollada en el alambre. En un inicio, el alambre no está estirado. Downloaded by rogelio barrueta (barrueta.dl@gmail.com)

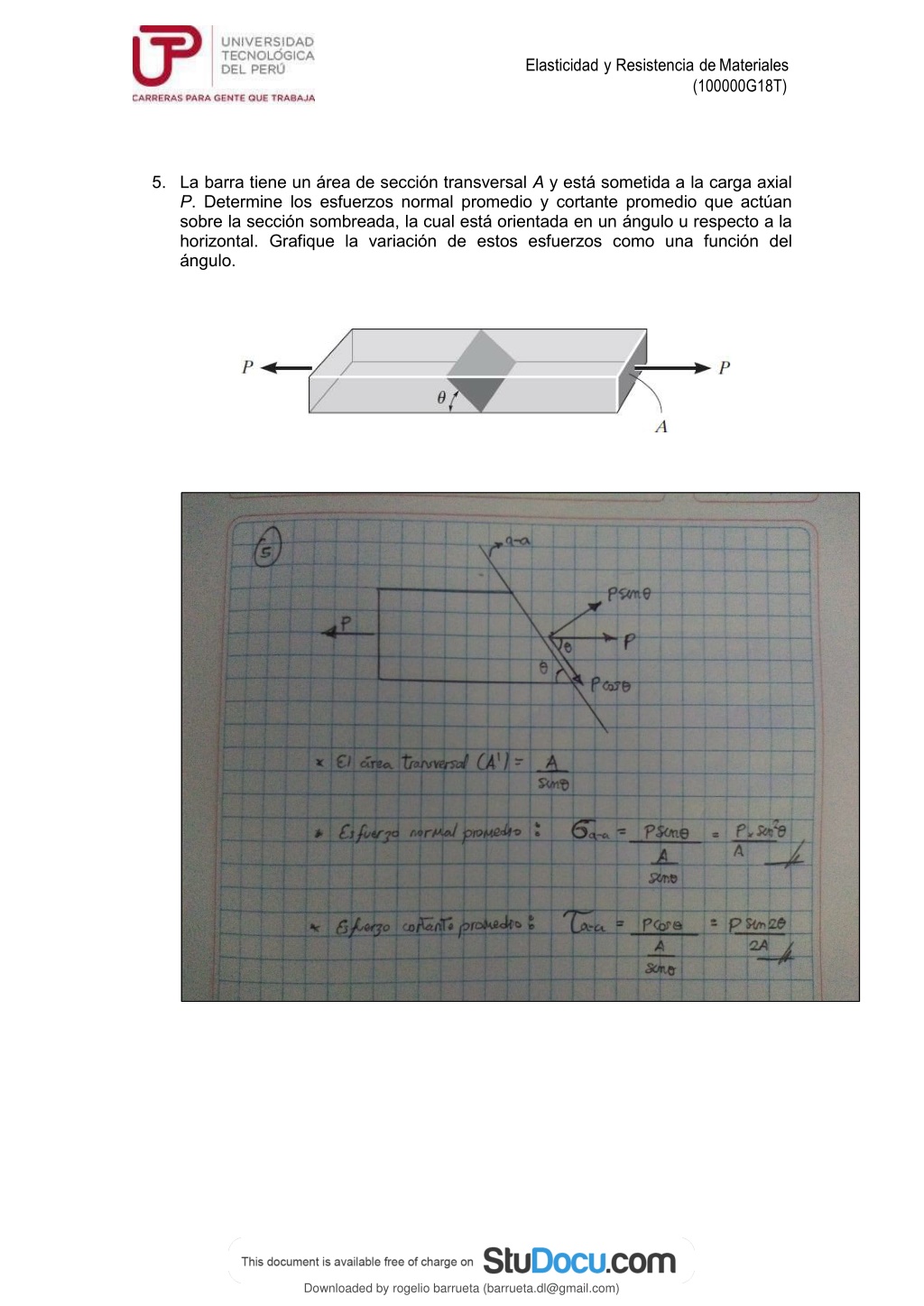

  6. lOMoARcPSD|10019182 Elasticidad y Resistencia de Materiales (100000G18T) 5. La barra tiene un área de sección transversal A y está sometida a la carga axial P. Determine los esfuerzos normal promedio y cortante promedio que actúan sobre la sección sombreada, la cual está orientada en un ángulo u respecto a la horizontal. Grafique la variación de estos esfuerzos como una función del ángulo. Downloaded by rogelio barrueta (barrueta.dl@gmail.com)

  7. lOMoARcPSD|10019182 Elasticidad y Resistencia de Materiales (100000G18T) Downloaded by rogelio barrueta (barrueta.dl@gmail.com)
