  1. IBM BladeCenter LS21 Blade서버 표준 제안서 Your Department Your name Your email@kr.ibm.com 2006. 11.

  2. 목차 1. Blade Server LS21 4. 제품 상세 사양 및 옵션 BladeCenter LS21 Server 5. 지원 OS/ 제품 서비스 2. Why IBM LS21 ? 3. 제품 성능및 상세특징 6. Why IBM System X?

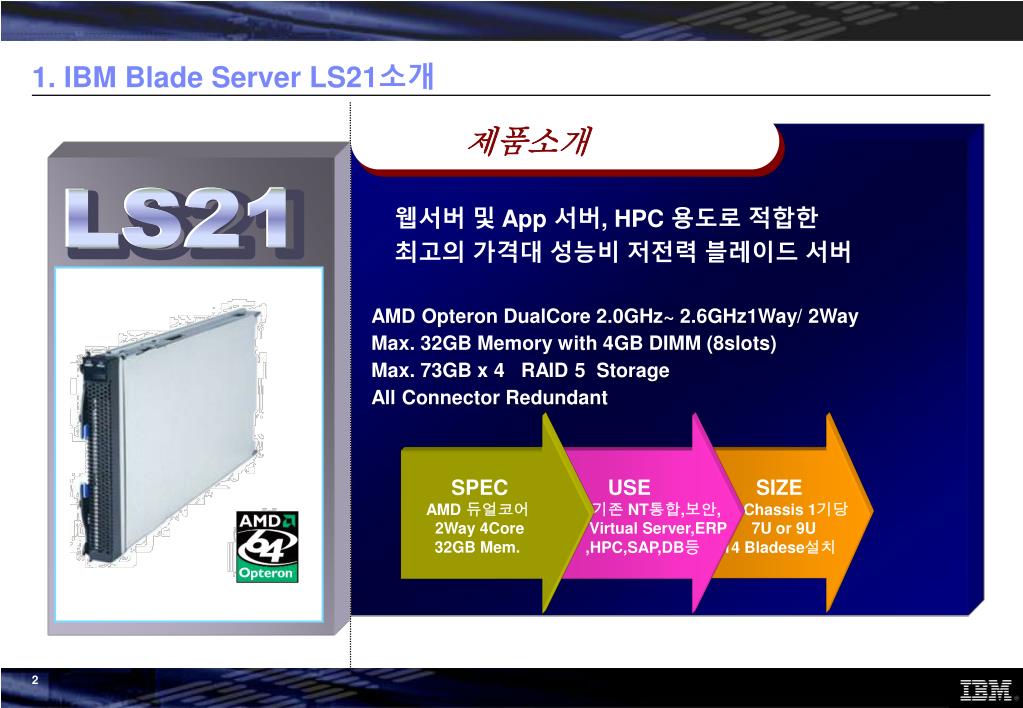

  3. 1. IBM Blade Server LS21소개 제품소개 LS21 LS21 웹서버 및 App 서버, HPC 용도로 적합한 최고의 가격대 성능비 저전력 블레이드 서버 AMD Opteron DualCore 2.0GHz~ 2.6GHz1Way/ 2Way Max. 32GB Memory with 4GB DIMM (8slots) Max. 73GB x 4 RAID 5 Storage All Connector Redundant SPEC AMD 듀얼코어 2Way 4Core 32GB Mem. USE 기존 NT통합,보안, Virtual Server,ERP ,HPC,SAP,DB등 SIZE Chassis 1기당 7U or 9U 14 Bladese설치

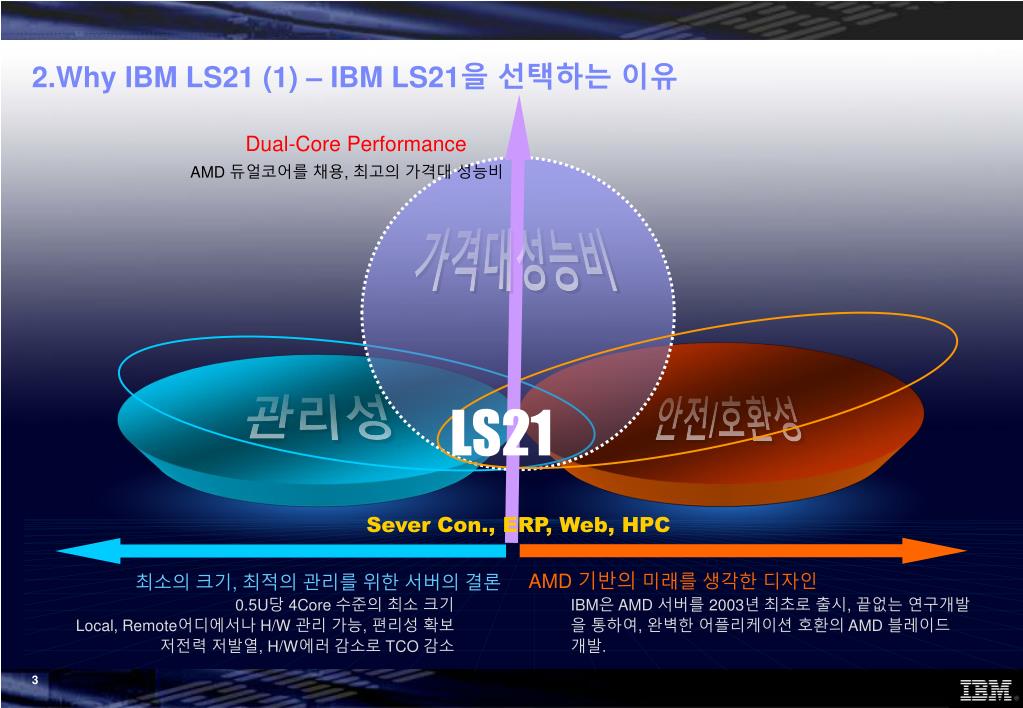

  4. 2.Why IBM LS21 (1) – IBM LS21을 선택하는 이유 Dual-Core Performance AMD 듀얼코어를 채용, 최고의 가격대 성능비 가격대성능비 LS21 관리성 안전/호환성 Sever Con., ERP, Web, HPC AMD 기반의 미래를 생각한 디자인 최소의 크기, 최적의 관리를 위한 서버의 결론 0.5U당 4Core 수준의 최소 크기 Local, Remote어디에서나 H/W 관리 가능, 편리성 확보 저전력 저발열, H/W에러 감소로 TCO 감소 IBM은 AMD 서버를 2003년 최초로 출시, 끝없는 연구개발 을 통하여, 완벽한 어플리케이션 호환의 AMD 블레이드 개발.

  5. 출처: IDC 3Q06 Server Tracker, Factory Revenue USM$ 2006 3Q 51.2 44.5 Revenue (%) 판매댓수 (%) 37.8 32.9 7.6 6.7 3.7 1.7 IBM HP DELL FUJITSU IBM HP DELL FUJITSU 2.Why IBM LS21 (2) – Korea Market Share Korea Market Share No.1 WorldWide Market Share No.1 이제 BladeServer 시장의 1위는 세계뿐만 아니라 한국에서도 IBM입니다.

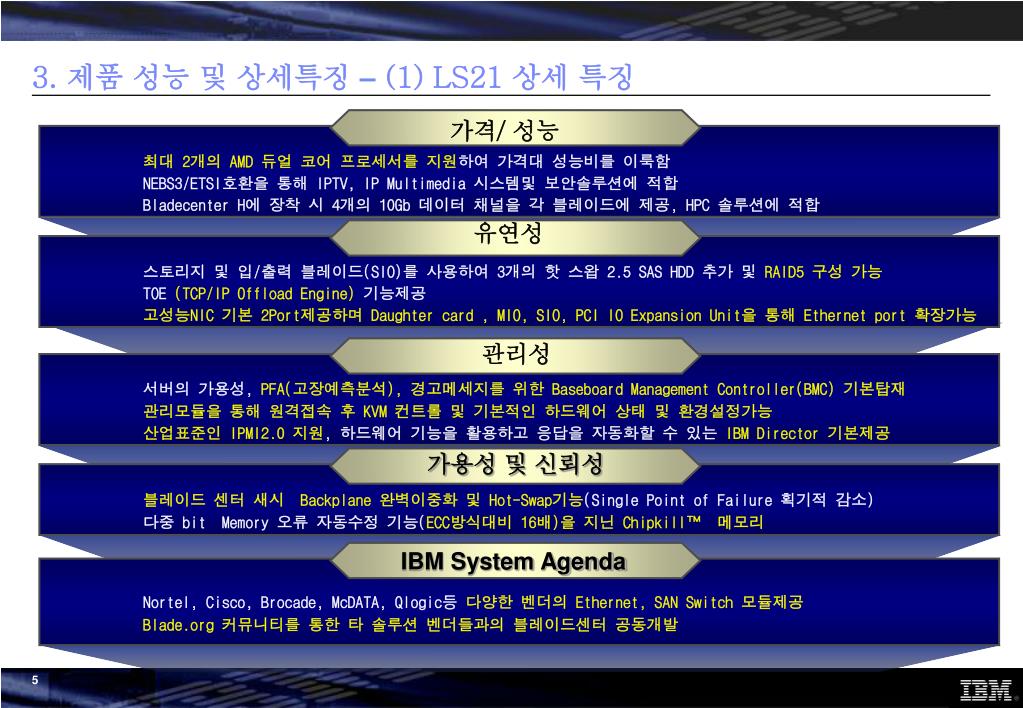

  6. 3. 제품 성능 및 상세특징 – (1) LS21 상세 특징 가격/ 성능 최대 2개의 AMD 듀얼 코어 프로세서를 지원하여 가격대 성능비를 이룩함 NEBS3/ETSI호환을 통해 IPTV, IP Multimedia 시스템및 보안솔루션에 적합 Bladecenter H에 장착 시 4개의 10Gb 데이터 채널을 각 블레이드에 제공, HPC 솔루션에 적합 유연성 스토리지 및 입/출력 블레이드(SIO)를 사용하여 3개의 핫 스왑 2.5 SAS HDD 추가 및 RAID5 구성 가능 TOE (TCP/IP Offload Engine)기능제공 고성능NIC 기본 2Port제공하며 Daughter card , MIO, SIO,PCI IO Expansion Unit을 통해 Ethernet port 확장가능 관리성 서버의 가용성, PFA(고장예측분석), 경고메세지를 위한 Baseboard Management Controller(BMC) 기본탑재 관리모듈을 통해 원격접속 후 KVM 컨트롤 및 기본적인 하드웨어 상태 및 환경설정가능 산업표준인 IPMI2.0 지원, 하드웨어 기능을 활용하고 응답을 자동화할 수 있는 IBM Director 기본제공 가용성 및 신뢰성 블레이드 센터 새시 Backplane 완벽이중화 및 Hot-Swap기능(Single Point of Failure 획기적 감소) 다중 bit Memory 오류 자동수정 기능(ECC방식대비 16배)을 지닌 Chipkill™ 메모리 IBM System Agenda Nortel, Cisco, Brocade, McDATA, Qlogic등 다양한 벤더의 Ethernet, SAN Switch 모듈제공 Blade.org 커뮤니티를 통한 타 솔루션 벤더들과의 블레이드센터 공동개발

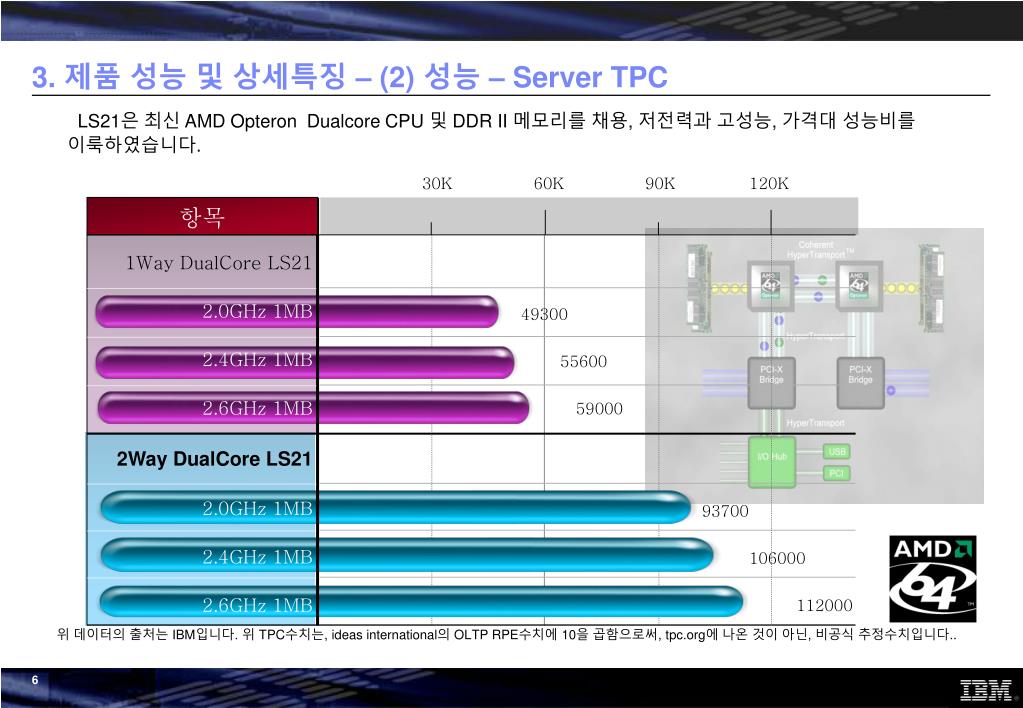

  7. 3. 제품 성능 및 상세특징 – (2) 성능 – Server TPC • LS21은 최신 AMD Opteron Dualcore CPU 및 DDR II 메모리를 채용, 저전력과 고성능, 가격대 성능비를 이룩하였습니다. 30K 60K 90K 120K 항목 1Way DualCore LS21 2.0GHz 1MB 2.4GHz 1MB 2.6GHz 1MB 2Way DualCore LS21 2.0GHz 1MB 2.4GHz 1MB 2.6GHz 1MB 49300 55600 59000 93700 106000 112000 위 데이터의 출처는 IBM입니다. 위 TPC수치는, ideas international의 OLTP RPE수치에 10을 곱함으로써, tpc.org에 나온 것이 아닌, 비공식 추정수치입니다..

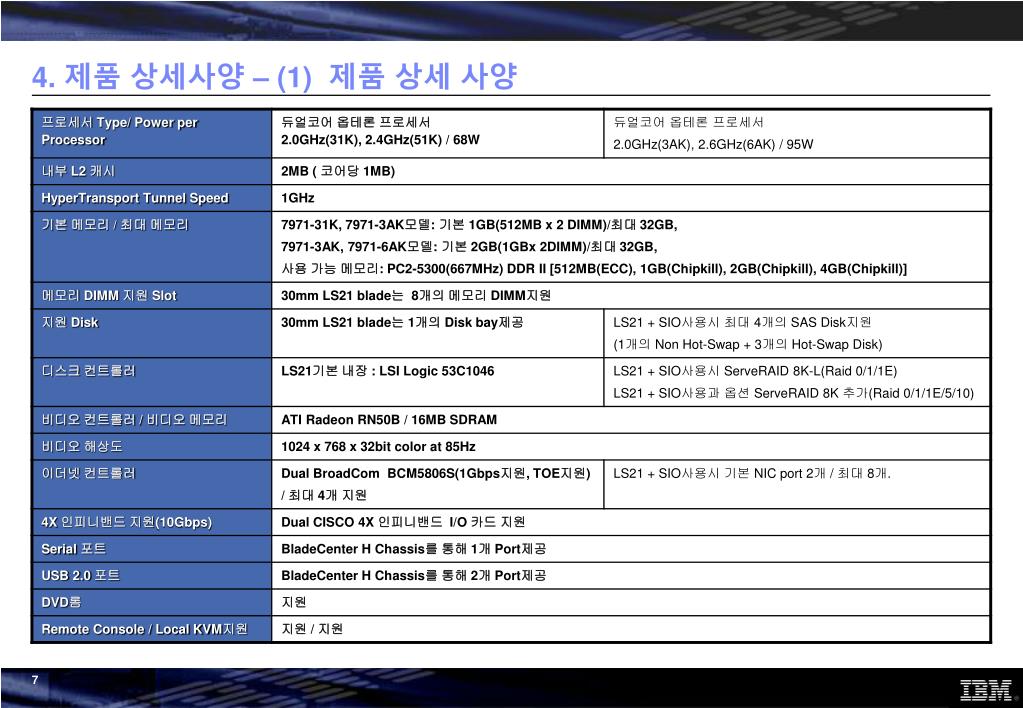

  8. 4. 제품 상세사양 – (1) 제품 상세 사양

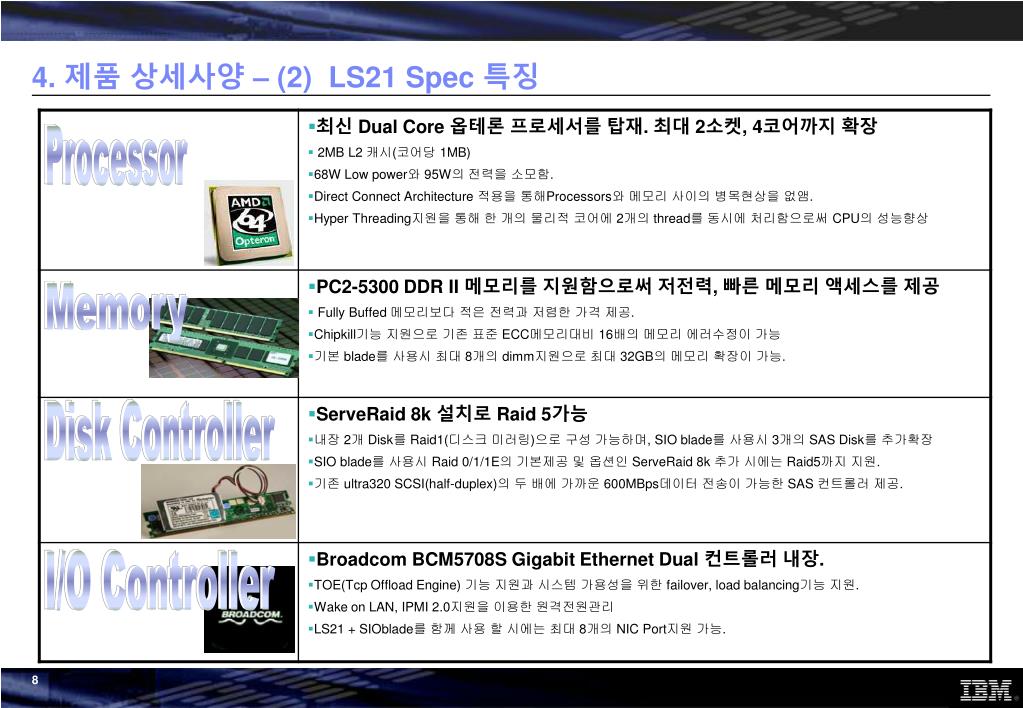

  9. 4. 제품 상세사양 – (2) LS21 Spec 특징 Processor Memory Disk Controller I/O Controller

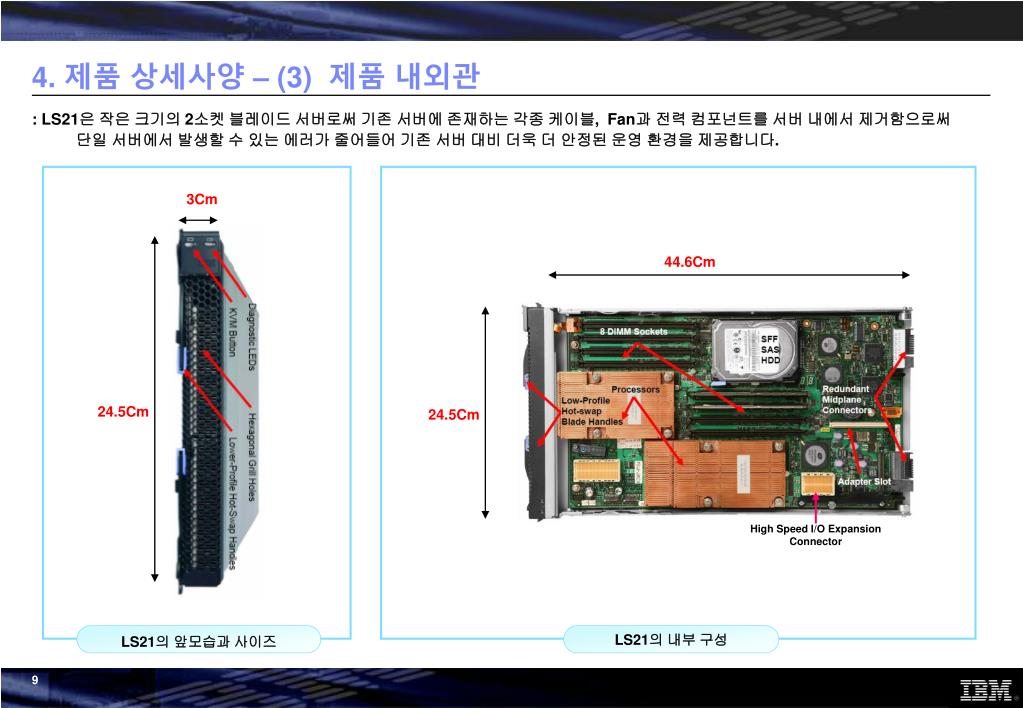

  10. 4. 제품 상세사양 – (3) 제품 내외관 • : LS21은 작은 크기의 2소켓 블레이드 서버로써 기존 서버에 존재하는 각종 케이블, Fan과 전력 컴포넌트를 서버 내에서 제거함으로써 단일 서버에서 발생할 수 있는 에러가 줄어들어 기존 서버 대비 더욱 더 안정된 운영 환경을 제공합니다. 3Cm 44.6Cm 24.5Cm 24.5Cm High Speed I/O Expansion Connector LS21의 내부 구성 LS21의 앞모습과 사이즈

  11. SIO(Storage and I/O Expansion)Blade의 기능 LS21 + SIO Tech Overview High Speed Expansion Port ServRAID-8k or 8k-l (3)2.5” Hot-Swap SAS HDD Legacy I/O Expansion Port 4. LS21 제품 상세 특징 (4) LS21 확장옵션 - SIO • : LS21 Blade에 SIO를 추가함으로써 고객환경에 따라 Disk와 I/O확장을 위한 유연성 제공하여 드립니다. • 3개의 Hot-Swap SAS Disk Bay 제공 • 2개의 Legacy I/O Expansion Port제공 • ServeRAID 8K-l(Raid 0/1/1E) or ServeRAID 8K(Raid 0/1/1E/5)를 위한 내부 Raid Controller Bay 제공 • 10G Ethernet 네트워크 및 Infiniband를 위한 High Speed Expansion Port제공 SIO 내부 구성도 LS21 + SIO: 60mm

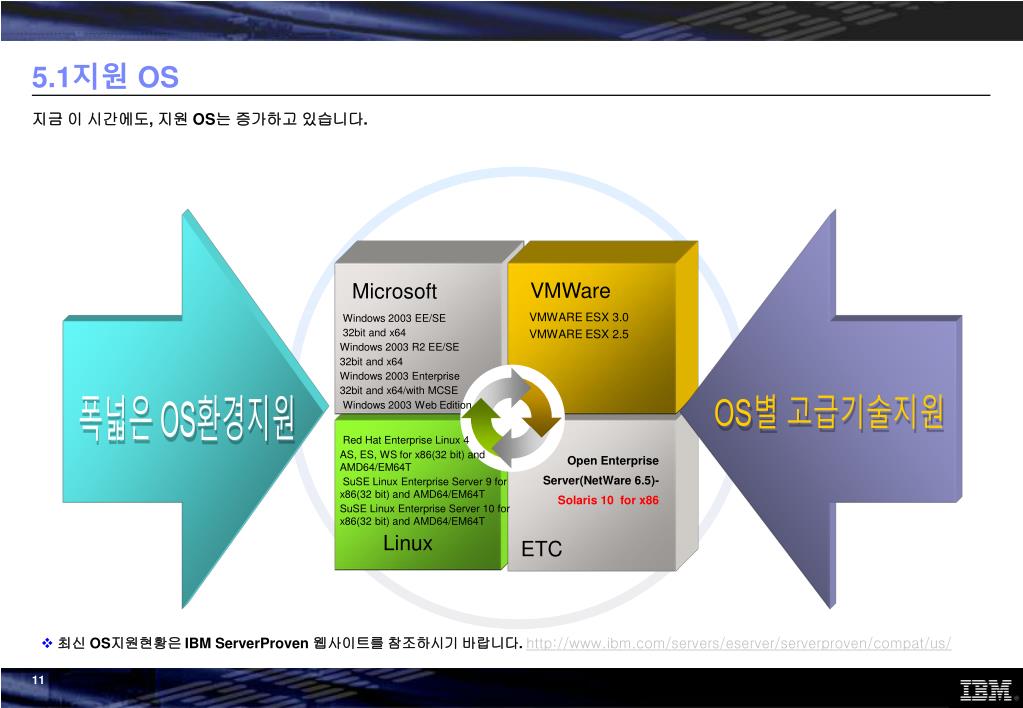

  12. 5.1지원 OS • 지금 이 시간에도, 지원 OS는 증가하고 있습니다. VMWare Microsoft VMWARE ESX 3.0 VMWARE ESX 2.5 Windows 2003 EE/SE 32bit and x64 Windows 2003 R2 EE/SE 32bit and x64 Windows 2003 Enterprise 32bit and x64/with MCSE Windows 2003 Web Edition OS별 고급기술지원 폭넓은 OS환경지원 Red Hat Enterprise Linux 4 AS, ES, WS for x86(32 bit) and AMD64/EM64T SuSE Linux Enterprise Server 9 for x86(32 bit) and AMD64/EM64T SuSE Linux Enterprise Server 10 for x86(32 bit) and AMD64/EM64T Open Enterprise Server(NetWare 6.5)- Solaris 10 for x86 Linux ETC • 최신 OS지원현황은 IBM ServerProven 웹사이트를 참조하시기 바랍니다.http://www.ibm.com/servers/eserver/serverproven/compat/us/

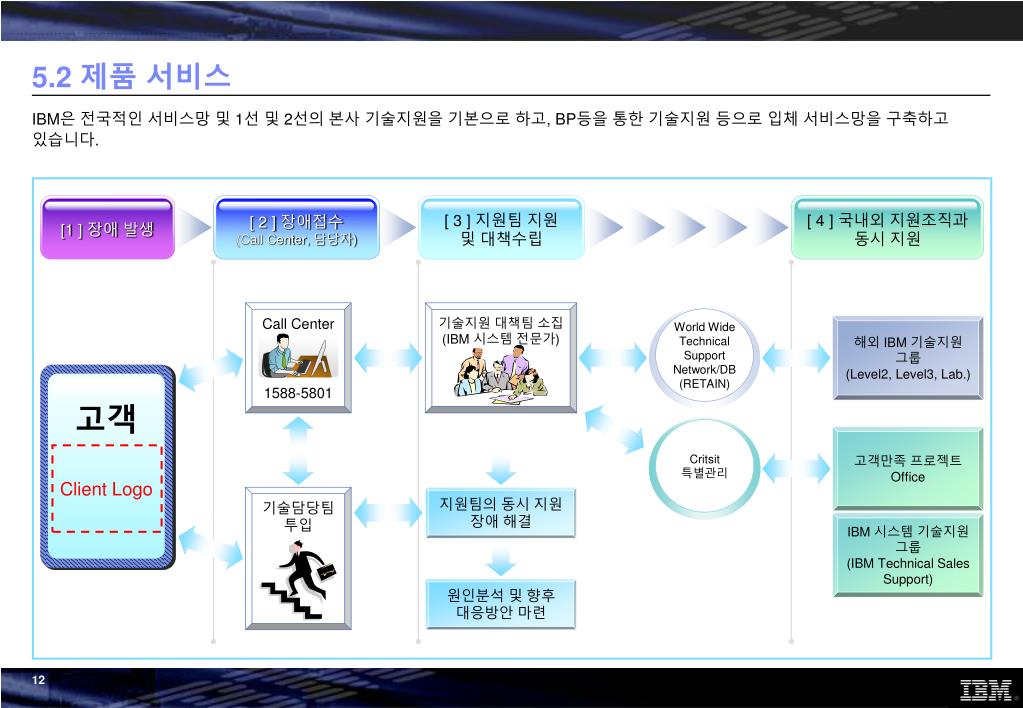

  13. 기술지원 대책팀 소집 (IBM 시스템 전문가) 해외 IBM 기술지원 그룹 (Level2, Level3, Lab.) Call Center 1588-5801 Client Logo 고객만족 프로젝트 Office 고객 기술담당팀 투입 지원팀의 동시 지원 장애 해결 IBM 시스템 기술지원 그룹 (IBM Technical Sales Support) 원인분석 및 향후 대응방안 마련 World Wide Technical Support Network/DB (RETAIN) Critsit 특별관리 [1 ] 장애 발생 [ 3 ] 지원팀 지원 및 대책수립 [ 4 ] 국내외 지원조직과 동시 지원 [ 2 ] 장애접수 (Call Center, 담당자) 5.2 제품 서비스 • IBM은 전국적인 서비스망 및 1선 및 2선의 본사 기술지원을 기본으로 하고, BP등을 통한 기술지원 등으로 입체 서비스망을 구축하고 있습니다.

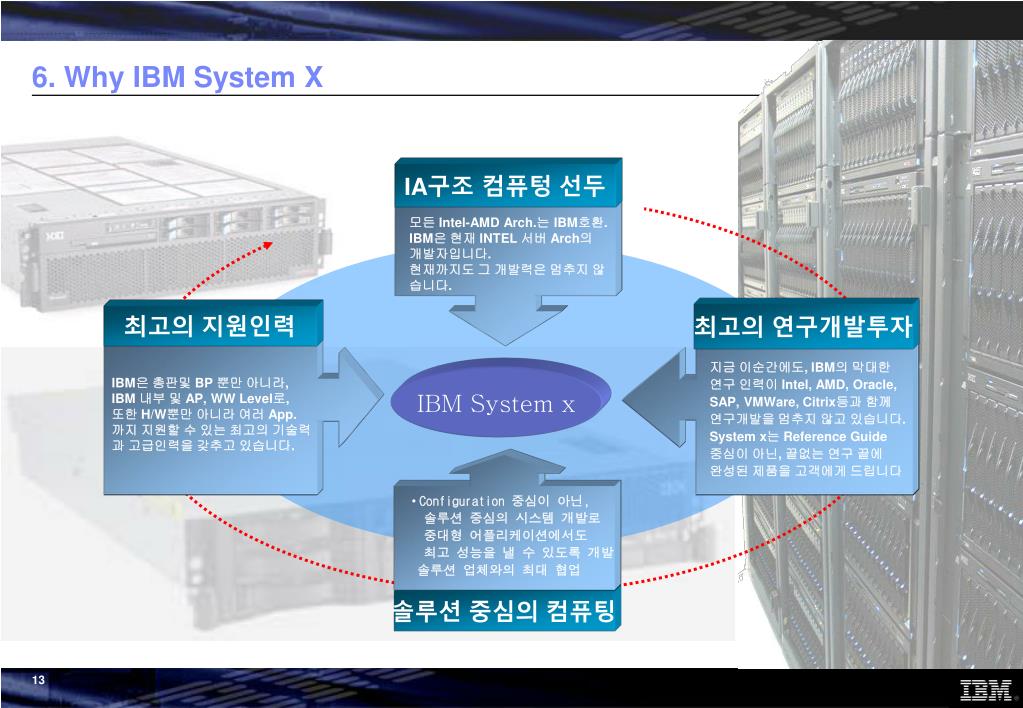

  14. 6. Why IBM System X IA구조 컴퓨텅 선두 모든 Intel-AMD Arch.는 IBM호환. IBM은 현재 INTEL 서버 Arch의 개발자입니다. 현재까지도 그 개발력은 멈추지 않 습니다. 최고의 연구개발투자 최고의 지원인력 지금 이순간에도, IBM의 막대한 연구 인력이 Intel, AMD, Oracle, SAP, VMWare, Citrix등과 함께 연구개발을 멈추지 않고 있습니다. System x는 Reference Guide 중심이 아닌, 끝없는 연구 끝에 완성된 제품을 고객에게 드립니다 IBM System x IBM은 총판및 BP 뿐만 아니라, IBM 내부 및 AP, WW Level로, 또한 H/W뿐만 아니라 여러 App. 까지 지원할 수 있는 최고의 기술력 과 고급인력을 갖추고 있습니다. • Configuration 중심이 아닌, 솔루션 중심의 시스템 개발로 중대형 어플리케이션에서도 최고 성능을 낼 수 있도록 개발 솔루션 업체와의 최대 협업 솔루션 중심의 컴퓨팅

  15. Thank You
