l affutage du racloir

L’AFFUTAGE DU RACLOIR

Référentiel: C3.05, S4.02, S4.05, S5.03

slide2

Matériel nécessaire à l’affûtage: - lime douce

- pierre à morfiler

- étau de serrage

- affiloir

slide3

1. Avivage des arêtes.

Après avoir mis en position le racloir dans l’étau, dresser le chant en poussant la lime douce.

slide4

α : 90°

Pendant cette opération, VERIFIER :

a. La perpendicularité du chant

slide5

b. Contrôle de la rectitude du chant

Chant creux affûtage défectueux

Chant rectiligne ou légèrement bombé affûtage correct

slide6

α : 180°

α : 90°

Le morfilage

Eliminer le morfil sur la pierre en passant le racloir alternativement sur chant et sur plat (terminer l’opération sur le chant).

On doit obtenir deux arrêtes tranchantes par chant.

slide7

α : 180°

α ≈ 85°

2. Modification des arrêtes.

a: passer l’affiloir à plat sur chaque arrêtes

b: terminer par un passage sur chant en appuyant très fortement.

Ce dernier passage a pour but de retourner l’arrête tranchante affûtée précédemment

slide8

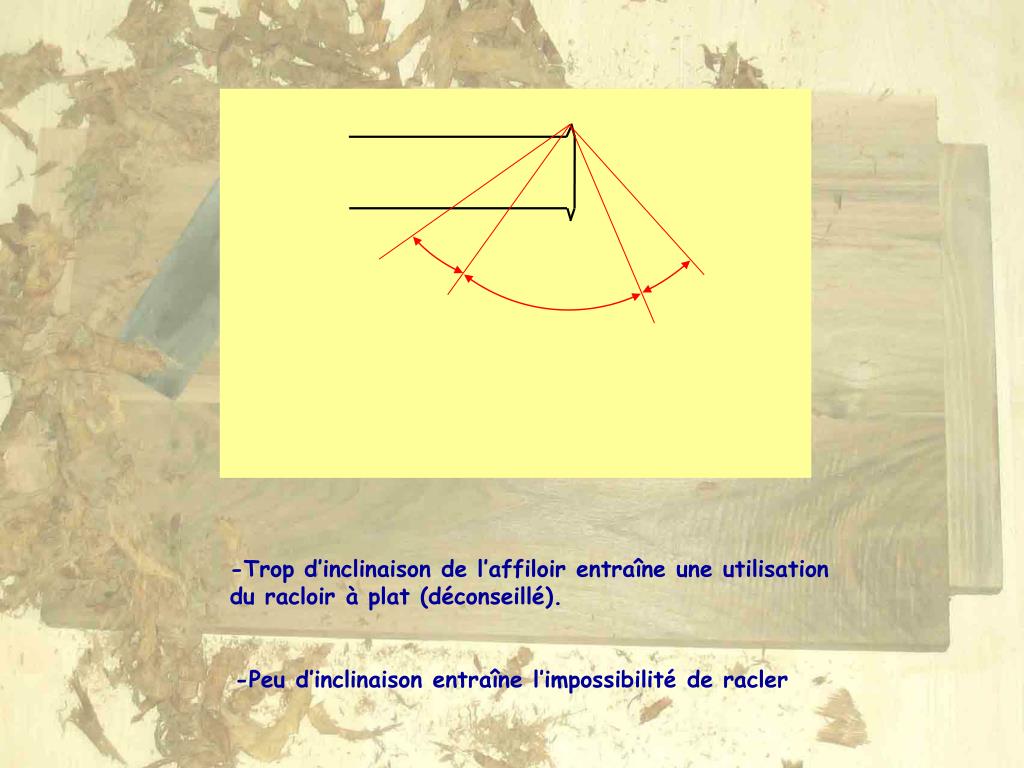

-Trop d’inclinaison de l’affiloir entraîne une utilisation du racloir à plat (déconseillé).

-Peu d’inclinaison entraîne l’impossibilité de racler

slide9

Le résultat de l’affilage.

Affiloir correct.

Affiloir trop incliné.

Affiloir pas assez incliné.

slide10

Les différentes formes de racloir

On peut tailler les racloirs de façon à épouser le profil des surfaces à traiter ex: corniches, moulures de grandes tailles etc.

slide11

Le raclage

Le racloir doit être parfaitement affûté il fonctionne aussi bien en poussant quand en tirant.
