接触式 IC 卡

接触式 IC 卡. 接触式 IC 卡标准 物理特性 触点尺寸和位置 电气特性 接触式 IC 卡的操作过程 接触式 IC 卡的复位. 接触式 IC 卡标准. ISO7816-1 物理特性 ISO7816-2 触点尺寸和位置 ISO7816-3 电性号和传输协议 ISO7816-4 行业间交换命令 ISO7816-5 应用标识符的编号系统和注册过程 ISO7816-6 行业间数据元 ISO7816-7 结构化询问语言的行业间命令 ISO7816-8 与安全有关的行业间命令 ISO7816-9 附加的行业间命令和复位应答

robert-barr
Download Presentation

接触式 IC 卡

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

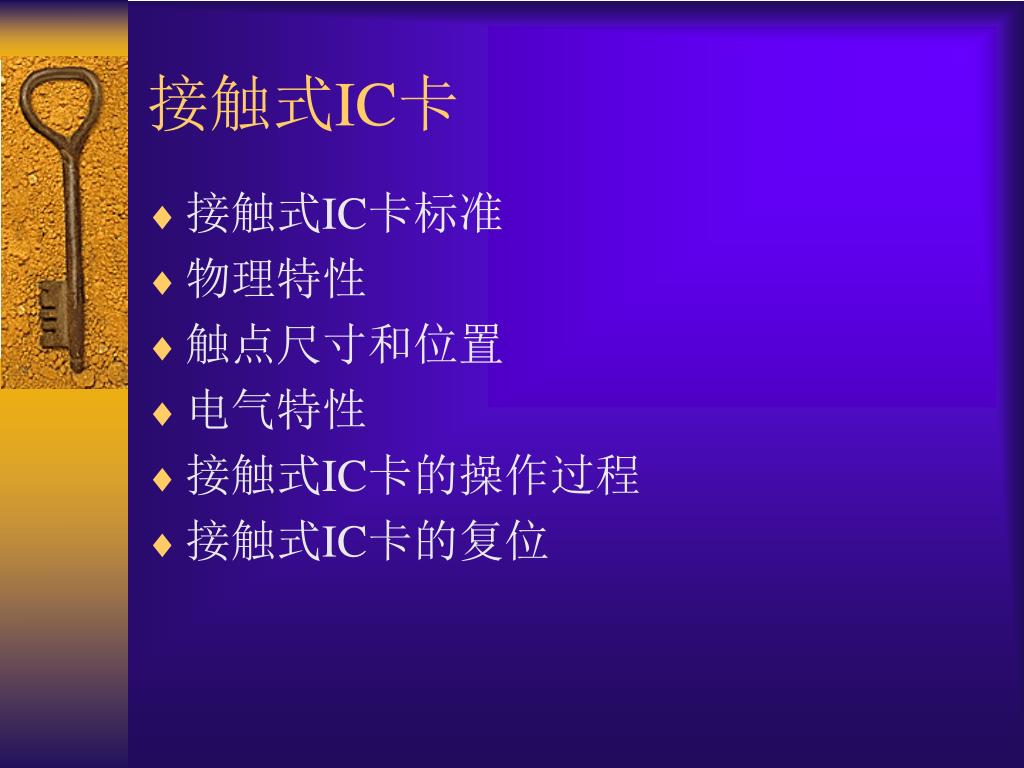

  1. 接触式IC卡 • 接触式IC卡标准 • 物理特性 • 触点尺寸和位置 • 电气特性 • 接触式IC卡的操作过程 • 接触式IC卡的复位

  2. 接触式IC卡标准 • ISO7816-1 物理特性 • ISO7816-2 触点尺寸和位置 • ISO7816-3 电性号和传输协议 • ISO7816-4 行业间交换命令 • ISO7816-5 应用标识符的编号系统和注册过程 • ISO7816-6 行业间数据元 • ISO7816-7 结构化询问语言的行业间命令 • ISO7816-8 与安全有关的行业间命令 • ISO7816-9 附加的行业间命令和复位应答 • ISO7816-10 同步卡的电信号和复位应答 • ISO7816-11 持卡人认证的生物特征识别方法 • ISO7816-12 接触卡——USB接口和操作规程 • ISO7816-13 多应用环境下的管理命令 • ISO7816-15 密码信息的应用

  3. 物理特性 • 主要标准(ISO7810,ISO7811-1,2,3,4,5,ISO7812,ISO7813,ISO7816-1) • 主要物理特性

  4. 主要物理特性 • 几何尺寸(ID-1,85.6X54X0.76,角半径3.18) • 抗X射线(0.1GY,人体年接受量的两倍) • 触点与表面高度差<0.01毫米 • 机械强度(直径1毫米钢球加1.5N力) • 电阻(DC 50uA-300mA,<0.5欧 AC 4Mhz,10mA,压降<10mV)

  5. 主要物理特性 • 抗电磁干扰(与磁卡兼容性) • 抗磁场干扰(磁场79500A / M) • 抗静电能力(100PF,1500欧,1500V) • 热耗(<2.5W,温度<50度) • 抗弯曲(1000次,功能正常,不起皱) • 抗扭曲(1000次,功能正常,不起皱)

  6. 触点尺寸位置(ISO7816-2)P46说明:模块方向,六脚模块触点尺寸位置(ISO7816-2)P46说明:模块方向,六脚模块

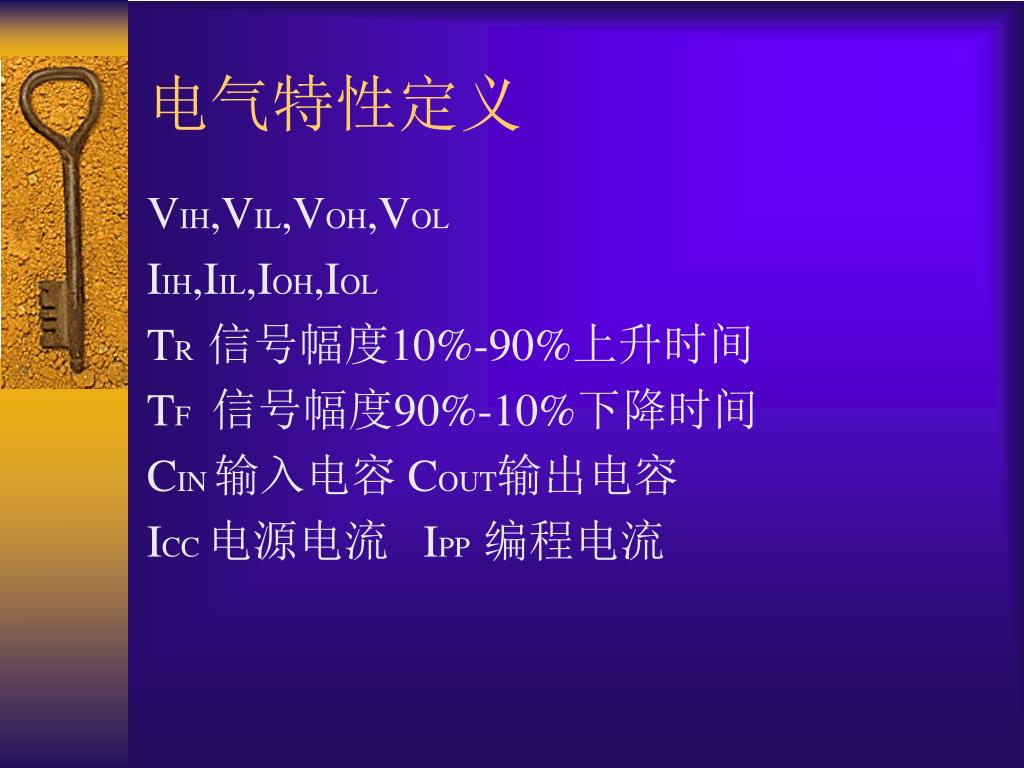

  7. 电气特性定义 VIH,VIL,VOH,VOL IIH,IIL,IOH,IOL TR 信号幅度10%-90%上升时间 TF 信号幅度90%-10%下降时间 CIN 输入电容 COUT输出电容 ICC 电源电流 IPP 编程电流

  8. VCC电气特性 • 波动范围10%,早期5%(影响) • 电压 A类卡:5V， B类卡:3V， C类卡:1.8V(兼容性) • 电源电流 A类卡<100mA B类卡<50mA C类卡<20mA

  9. CLK,RST电气特性

  10. I/O电气特性 • 原理:双向半双工,OC结构,上拉电阻20K • 两个状态:传号(高,Z态),空号(低,A态) • VIH>0.7VCC,VIL<0.15VCC • VOH>0.7VCC,VOL<0.15VCC • TR,TF<1US

  11. VPP电气特性 • 空闲:VPP=0.95-1.05VCC • 编程:VPP=0.975P-1.025P • Vpp X Ipp <=1.5W • Vpp <=2V/US • TR,TF < 200US

  12. 接触式IC卡的操作过程 • 接口设备(IFD)连接卡片并激活电路 • 卡的冷复位 • 卡对复位的应答(ATR) • 卡与接口设备信息交换 • 接口设备释放电路

  13. 激活 RST=L VCC加电 接口设备处于接收 VPP上升为空闲 提供稳定的CLK 释放 RST=L CLK=L VPP不起作用 I/O=L(A态,空号) VCC不起作用 激活与释放

  14. 卡的复位和对复位的应答(ATR) • 复位的作用 • 复位的应答(ATR)的作用 • 冷,热复位 • 同步卡与异步卡的复位不同

  15. 复位应答(ATR) • 速率: • 第一类卡:<=50KHZ • 第二类卡:<=280KHZ • 复位应答长度四字节(H1,H2,H3,H4),其中H1,H2是必须的,低位先发. • 时序图(P65,P66)

  16. 接触式非CPU类IC卡分类 • 计数卡(SLE4406,SLE4436,AT88SC06) • 现金卡(SLE4404,AT88SC101/102/103) • 存储卡(AT24C01/02/04/08/16,SLE4432) • 多用途逻辑加密卡(SLE4442,SLE4428) • 帐号IP卡(DTT4C28A/B)

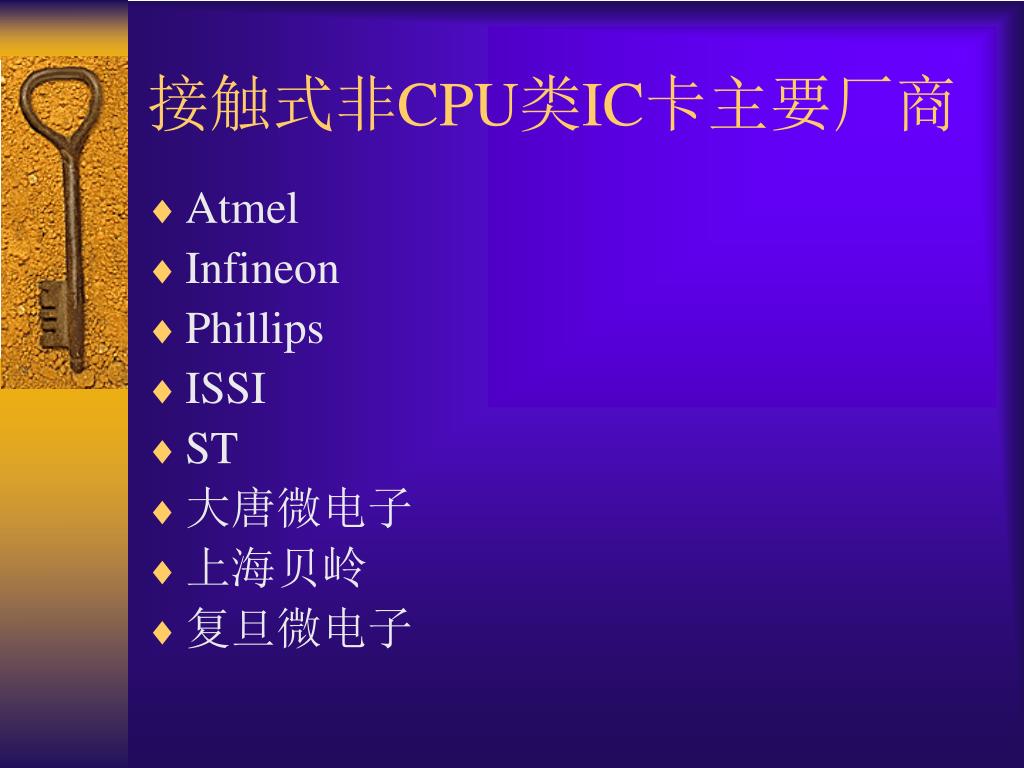

  17. 接触式非CPU类IC卡主要厂商 • Atmel • Infineon • Phillips • ISSI • ST • 大唐微电子 • 上海贝岭 • 复旦微电子

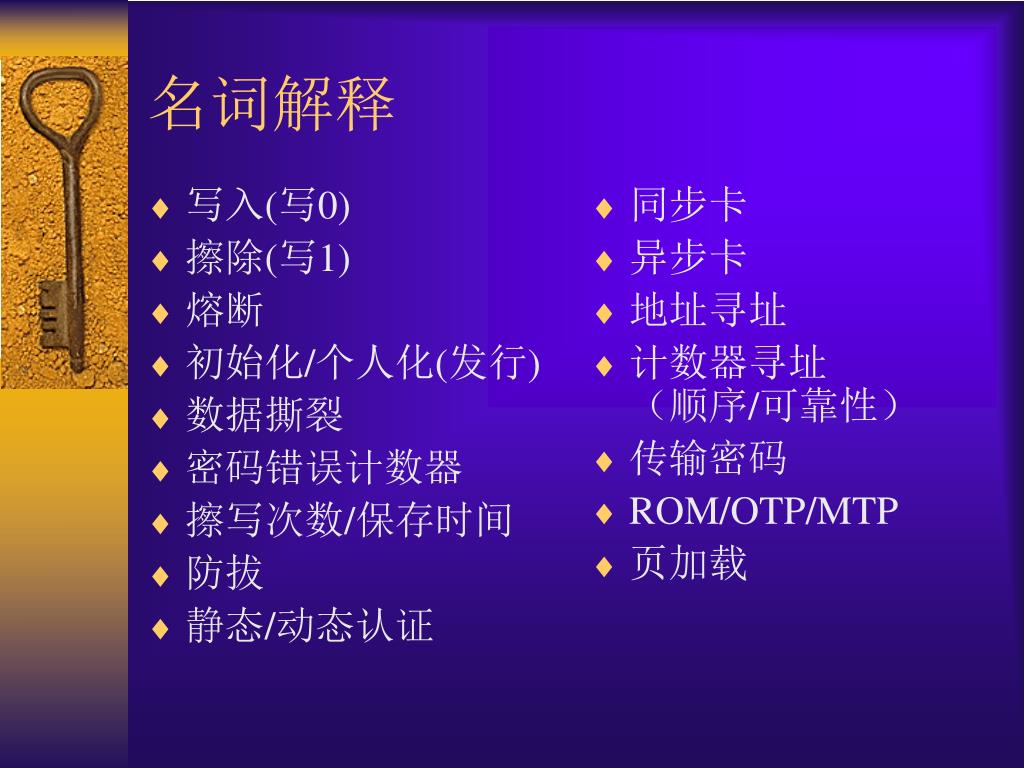

  18. 写入(写0) 擦除(写1) 熔断 初始化/个人化(发行) 数据撕裂 密码错误计数器 擦写次数/保存时间 防拔 静态/动态认证 同步卡 异步卡 地址寻址 计数器寻址 （顺序/可靠性） 传输密码 ROM/OTP/MTP 页加载 名词解释

  19. 制造商代码FZ(ROM) 发行商代码IZ(OTP) 用户密码区SC(MTP) 用户密码错误计数器区SCAC(MTP) 用户标注区CPZ(MTP) 应用区AZ(MTP) 擦除密码区EZ(MTP) 擦除计数器EC(OTP) 读写属性区ATTR 测试区TZ(MTP) 接触式非CPU类IC卡内部分区

  20. 接触式同步卡特点 • 低功耗 • 宽电压 • 低成本 • 易用性好 • 通信速度快 • 安全性不高 • 可用于联机系统和一次一密系统
