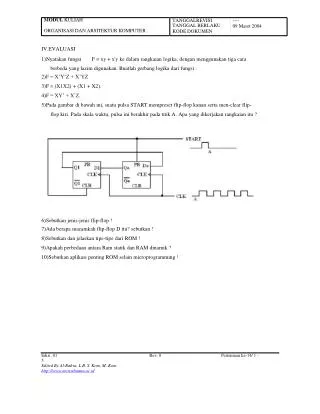

  1. MODUL KULIAH ORGANISASI DAN ARSITEKTUR KOMPUTER IV.EVALUASI TANGGALREVISI TANGGAL BERLAKU KODE DOKUMEN : ---- : 09 Maret 2004 : 1)Nyatakan fungsi F = xy + x'y ke dalam rangkaian logika, dengan menggunakan tiga cara berbeda yang lazim digunakan. Buatlah gerbang logika dari fungsi : 2)F = X’Y’Z + X’YZ 3)F = (X1X2) + (X1 + X2). 4)F = XY’ + X’Z. 5)Pada gambar di bawah ini, suatu pulsa START mempreset flip-flop kanan serta men-clear flip- flop kiri. Pada skala waktu, pulsa ini berakhir pada titik A. Apa yang dikerjakan rangkaian itu ? 6)Sebutkan jenis-jenis flip-flop ! 7)Ada berapa macamkah flip-flop D itu? sebutkan ! 8)Sebutkan dan jelaskan tipe-tipe dari ROM ! 9)Apakah perbedaan antara Ram statik dan RAM dinamik ? 10)Sebutkan aplikasi penting ROM selain microprogramming ! Edisi: 01 5 Edited By Al-Bahra. L.B, S. Kom, M. Kom http://www.mercubuana.ac.id Rev: 0 Pertemuan ke-14/ 1 -

  2. MODUL KULIAH ORGANISASI DAN ARSITEKTUR KOMPUTER 2). F = X’ Y’ Z + X’YZ 3)F = (X1X2) + (X1 + X2) 4)F = (X1X2) + (X1 + X2) Edisi: 01 5 Edited By Al-Bahra. L.B, S. Kom, M. Kom http://www.mercubuana.ac.id TANGGALREVISI TANGGAL BERLAKU KODE DOKUMEN : ---- : 09 Maret 2004 : Pertemuan ke-14/ 3 - Rev: 0

  3. MODUL KULIAH ORGANISASI DAN ARSITEKTUR KOMPUTER TANGGALREVISI TANGGAL BERLAKU KODE DOKUMEN : ---- : 09 Maret 2004 : 1. Flip-Flop RS 2. Flip-Flop D 3. Flip-Flop JK. 7)Flip-Flop D ada 3 macam, yaitu : 1. Flip-flop D tidak berkunci waktu 2. Flip-flop D berkunci waktu 3. Flip-flop D bersulut tepi. 8)Tipe-tipe ROM : 1. PROM (Programmable Read Only Memory) yaitu jenis memori yang hanya dapat dirogram oleh user, dan data yang diprogram akan disimpan secara permanen. 2. EPROM (Erasable Programmable Read Only Memory) adalah jenis memori yang dapat dirogram oleh user dan dapat dihapus, kemudian dipogram kembali. 3. EEPROM (Electrically Erasable Programmable Read Only Memory) adalah jenis memori yang dapat diprogram oleh user pemakai dan dapat dihapus, kemudian dirogram secara elektrik tanpa memindahkan chip dari sirkuit board. 9)Perbedaan RAM static dengan RAM dinamik adalah : RAM dinamik lebih rapat (sel lebih kecil = lebih banyak sel per satuan luas) dan lebih murah dibandingkan dengan RAM statik. Sebaliknya RAM dinamik memerlukan rangkaian pengosongan muatan. Bagi memori yang lebih besar, biaya tetap untuk rangkaian pengosong lebih besar dari biaya yang digunakan oleh biaya variabel yang lebih kecil daripada sel-sel RAM dinamik. Jadi RAM dinamik cenderung lebih baik digunakan untuk kebutuhan memori yang lebih besar. Hal terakhir yang penting adalah bahwa RAM statik umumnya lebih cepat dibandingkan deengan RAM dinamik. 10)Aplikasi penting dari ROM selain meicroprogramming : 1.Subroutine-subroutine kepustakaan bagi fungsi-fungsi yang sering diperlukan. 2. Program-program sistem. Edisi: 01 5 Edited By Al-Bahra. L.B, S. Kom, M. Kom http://www.mercubuana.ac.id Rev: 0 Pertemuan ke-14/ 5 -
