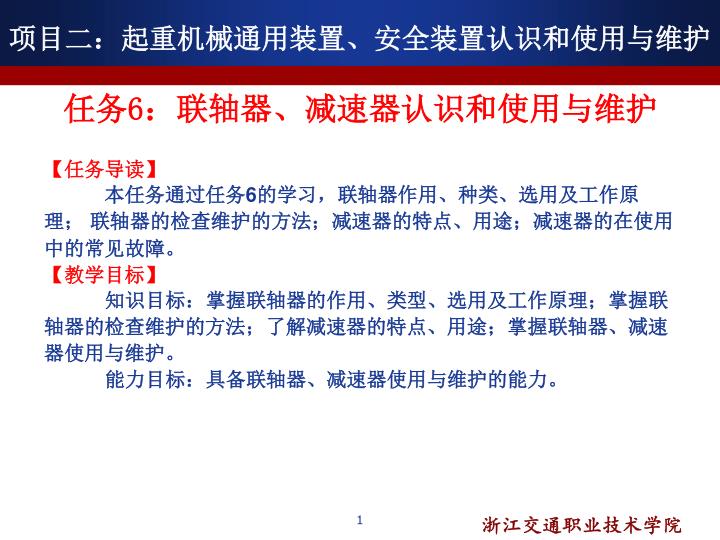

1. 项目二：起重机械通用装置、安全装置认识和使用与维护项目二：起重机械通用装置、安全装置认识和使用与维护 任务6：联轴器、减速器认识和使用与维护 【任务导读】 本任务通过任务6的学习，联轴器作用、种类、选用及工作原 理； 联轴器的检查维护的方法；减速器的特点、用途；减速器的在使用 中的常见故障。 【教学目标】 知识目标：掌握联轴器的作用、类型、选用及工作原理；掌握联 轴器的检查维护的方法；了解减速器的特点、用途；掌握联轴器、减速 器使用与维护。 能力目标：具备联轴器、减速器使用与维护的能力。 浙江交通职业技术学院

2. 项目二：起重机械通用装置、安全装置认识和使用与维护项目二：起重机械通用装置、安全装置认识和使用与维护 任务6：联轴器、减速器认识和使用与维护 【工作任务】 任务描述：描述出联轴器的检修步骤以及对联轴器常见的故障的处 理方法。 浙江交通职业技术学院

3. 项目二：起重机械通用装置、安全装置认识和使用与维护项目二：起重机械通用装置、安全装置认识和使用与维护 任务6：联轴器、减速器认识和使用与维护 【知识储备】 联轴器 （1）联轴器的分类 浙江交通职业技术学院

4. 项目二：起重机械通用装置、安全装置认识和使用与维护项目二：起重机械通用装置、安全装置认识和使用与维护 任务6：联轴器、减速器认识和使用与维护 【知识储备】 联轴器 （1）联轴器的分类 浙江交通职业技术学院

5. 项目二：起重机械通用装置、安全装置认识和使用与维护项目二：起重机械通用装置、安全装置认识和使用与维护 任务6：联轴器、减速器认识和使用与维护 【知识储备】 联轴器 （1）联轴器的分类 浙江交通职业技术学院

6. 项目二：起重机械通用装置、安全装置认识和使用与维护项目二：起重机械通用装置、安全装置认识和使用与维护 任务6：联轴器、减速器认识和使用与维护 【知识储备】 联轴器 (2)联轴器的安全技术要求 1)联轴器不允许有超过规定的轴心线歪斜或径向位移，以免影响其传 动性能； 2)联轴器的螺栓不得有松动、缺损； 3)齿轮联轴器和十字滑块联轴器要定期润滑，一般2~3个月加润滑脂1 次，以免齿轮剧烈磨损，造成严重后果； 4)齿轮联轴器齿宽接触长度不得小于70%；其轴向窜动量不得大5mm； 浙江交通职业技术学院

7. 项目二：起重机械通用装置、安全装置认识和使用与维护项目二：起重机械通用装置、安全装置认识和使用与维护 任务6：联轴器、减速器认识和使用与维护 【知识储备】 联轴器 (2)联轴器的安全技术要求 5)联轴器不允许有裂纹存在，如有裂纹则需更换（可用小锤敲击，从 声音判断）； 6)联轴器的键应配合紧密，不得松动； 7）齿轮联轴器的齿厚磨损，对起升机构超过原齿厚的15%时，对运行 机构超过25%时应报废，有断齿时也应报废； 浙江交通职业技术学院

8. 项目二：起重机械通用装置、安全装置认识和使用与维护项目二：起重机械通用装置、安全装置认识和使用与维护 任务6：联轴器、减速器认识和使用与维护 【知识储备】 联轴器 (2)联轴器的安全技术要求 8）弹性柱销联轴器的弹性圈、齿轮联轴器的密封圈如有损坏、老 化，要及时更换； 9）起升机构使用的制动轮联轴器应加设隔热垫。 浙江交通职业技术学院

9. 项目二：起重机械通用装置、安全装置认识和使用与维护项目二：起重机械通用装置、安全装置认识和使用与维护 任务6：联轴器、减速器认识和使用与维护 【知识储备】 联轴器 （3）联轴器的拆卸 浙江交通职业技术学院

10. 项目二：起重机械通用装置、安全装置认识和使用与维护项目二：起重机械通用装置、安全装置认识和使用与维护 任务6：联轴器、减速器认识和使用与维护 【知识储备】 联轴器 (4)联轴器的检修 1)检查内齿圈和外齿套轮齿的磨损、破坏状态。对于起升机构，轮齿 磨损量不应超过原齿厚的15%；对于运行机构，轮齿磨损量不应超过原 齿厚的30%，超过此值者报废。有轮齿折断者报废。 2)检查联轴器是否有疲劳裂纹，可用放大倍数不小于20的显微镜观 察，也可用敲击声判断或用浸油法观察有无疲劳裂纹，如发现裂纹，应 更换新件。 3)在每次定期检查时，应对联轴器进行润滑和保养。 浙江交通职业技术学院

11. 项目二：起重机械通用装置、安全装置认识和使用与维护项目二：起重机械通用装置、安全装置认识和使用与维护 任务6：联轴器、减速器认识和使用与维护 【知识储备】 联轴器 (5)联轴器常见的故障与处理 浙江交通职业技术学院

12. 项目二：起重机械通用装置、安全装置认识和使用与维护项目二：起重机械通用装置、安全装置认识和使用与维护 任务6：联轴器、减速器认识和使用与维护 【知识储备】 减速器 桥式起重机的行走机构、起升机构等工作机构通常是用电动机来驱动的。电动机的转速较高，而这些工作机构的转速要求比电动机转速低得多，这就要求在电动机和工作机构之间引入一个减速器。同时，电动机的转矩比较小，通常减速装置后，转矩大为增加，这也是适应工作机构需要的。在起重机中广泛采用齿轮传动的减速器。齿轮传动具有工作可靠、传递动力大、传动稳定、机械效率高的优点。齿轮传动有开式传动和闭式传动。开式传动齿轮工作条件差，易于磨损，故尽量不采用。闭式传动是减速齿轮装于封闭的箱体内，作为独立的部件，这样，就使齿轮有较好的工作条件和良好的润滑。这个独立的部件就叫减速器（或减速箱）。 浙江交通职业技术学院

13. 项目二：起重机械通用装置、安全装置认识和使用与维护项目二：起重机械通用装置、安全装置认识和使用与维护 任务6：联轴器、减速器认识和使用与维护 【知识储备】 减速器器 (1)减速器的种类 桥式起重机所用的标准齿轮减速器有卧式（ZQ型和ZQH型）和立式 （ZSC型）两种，最近几年许多新型的减速器也相继出现，例如QJ型、 QS型、SHQ型、GJWQ型和TQ型等，特别是ＱＳ型，减速器与电动机组成 “三合一”运行机构，如图2-5-7所示，在中、小型起重机运行机构中 得到广泛应用。 浙江交通职业技术学院

14. 项目二：起重机械通用装置、安全装置认识和使用与维护项目二：起重机械通用装置、安全装置认识和使用与维护 任务6：联轴器、减速器认识和使用与维护 【知识储备】 减速器 (1)减速器的种类 浙江交通职业技术学院

15. 项目二：起重机械通用装置、安全装置认识和使用与维护项目二：起重机械通用装置、安全装置认识和使用与维护 任务6：联轴器、减速器认识和使用与维护 【知识储备】 减速器器 (1)减速器的种类 浙江交通职业技术学院

16. 项目二：起重机械通用装置、安全装置认识和使用与维护项目二：起重机械通用装置、安全装置认识和使用与维护 任务6：联轴器、减速器认识和使用与维护 【知识储备】 减速器器 （2）减速器的安全技术要求 1）经常检查地脚螺栓，不得有松动、脱落和折断。 2）每天检查减速器箱体，轴承处温度不能超过允许温度。当温度超 过允许温度。当温度超过室温40℃时，应检查轴承是否损坏，是否安装 不当或缺少润滑油脂，负荷时间是否过长，运行有无卡滞现象等。 3）检查润滑部位。减速器使用初期，应每三个月更换一次润滑油， 并清洗箱体，去除金属屑，以后半年至一年更换一次，润滑油不得泄 漏，同时油量要适中。 浙江交通职业技术学院

17. 项目二：起重机械通用装置、安全装置认识和使用与维护项目二：起重机械通用装置、安全装置认识和使用与维护 任务6：联轴器、减速器认识和使用与维护 【知识储备】 减速器器 （2）减速器的安全技术要求 4）注意齿轮啮合声响。噪声过高或有异常撞击声时，要开箱检查轴 和齿轮有无损坏。 5）用磁力或超声波探伤检查减速器箱体和轴，发现裂纹应及时更换。 6）壳体不得有变形、开裂、缺损现象。 浙江交通职业技术学院

18. 项目二：起重机械通用装置、安全装置认识和使用与维护项目二：起重机械通用装置、安全装置认识和使用与维护 任务6：联轴器、减速器认识和使用与维护 【知识储备】 减速器器 （2）减速器的安全技术要求 7）减速器零件中有下列情况之一时，应予以报废。 ①齿轮有裂纹和断齿。 ②齿面点蚀损坏达齿合面30%或深度达原齿厚的10%时。 浙江交通职业技术学院

19. 项目二：起重机械通用装置、安全装置认识和使用与维护项目二：起重机械通用装置、安全装置认识和使用与维护 任务6：联轴器、减速器认识和使用与维护 【知识储备】 减速器器 （2）减速器的安全技术要求 7）减速器零件中有下列情况之一时，应予以报废。 ③起升机构第一级啮合齿轮磨损达原后齿厚的10%，其他级啮合级齿 轮磨损达原的20%时应报废；其他机构第一级啮合齿轮磨损达原齿厚的 15%，其他啮合级齿轮磨损达原齿厚的25%时应报废；开式齿轮传动中的 齿轮磨损达原齿厚的30%时，该齿轮报废。 ④减速器壳体严重变形、裂纹且无修复价值时，该件报废。 浙江交通职业技术学院

20. 项目二：起重机械通用装置、安全装置认识和使用与维护项目二：起重机械通用装置、安全装置认识和使用与维护 任务6：联轴器、减速器认识和使用与维护 【知识储备】 减速器 （3）减速器的分解拆卸 浙江交通职业技术学院

21. 项目二：起重机械通用装置、安全装置认识和使用与维护项目二：起重机械通用装置、安全装置认识和使用与维护 任务6：联轴器、减速器认识和使用与维护 【知识储备】 减速器器 （4）减速器的检验与修理 浙江交通职业技术学院

22. 项目二：起重机械通用装置、安全装置认识和使用与维护项目二：起重机械通用装置、安全装置认识和使用与维护 任务6：联轴器、减速器认识和使用与维护 【知识储备】 减速器器 （4）减速器的检验与修理 浙江交通职业技术学院
