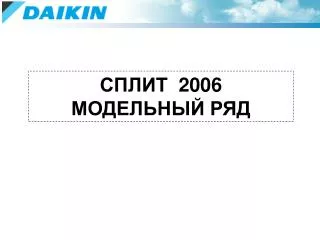

СПЛИТ 2006

МОДЕЛЬНЫЙ РЯД

slide2
Общий обзор

Новые блоки URURU SARARA

Новые блоки серии UX1

Новые блоки настенного типа GBS (class 50/60/71) для парных и мульти комбинаций

Блоки канального типа для парных комбинаций и низкого напора

Неинверторные блоки(только охлаждение)и GBS

Новая мульти-сплит серия

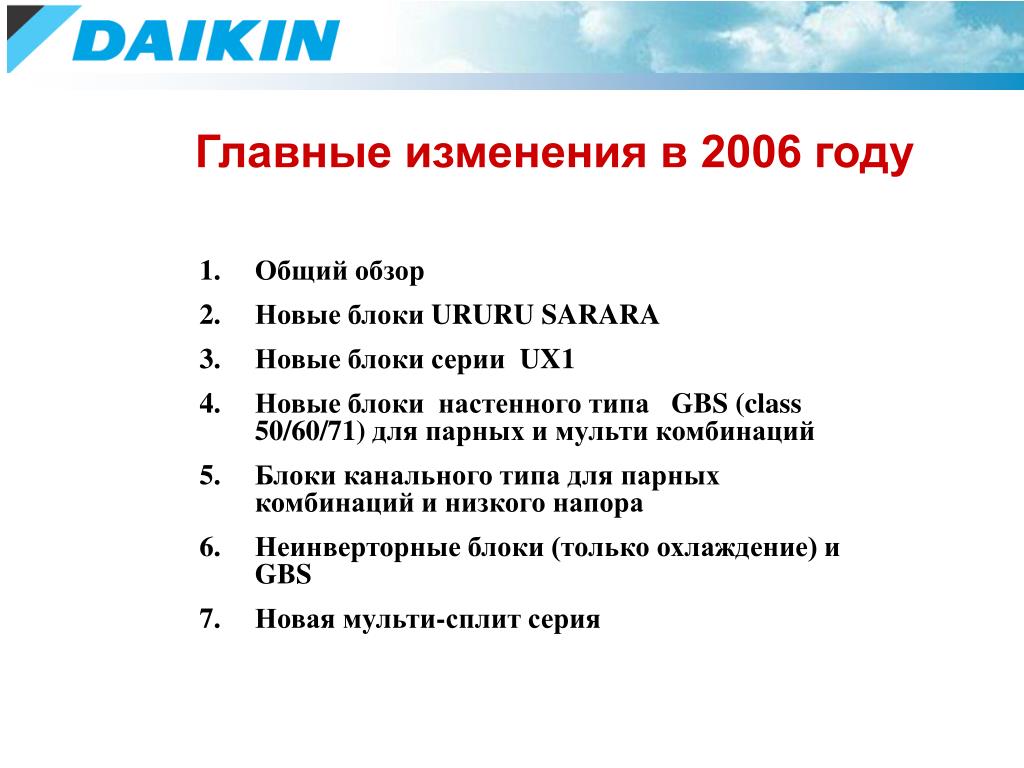

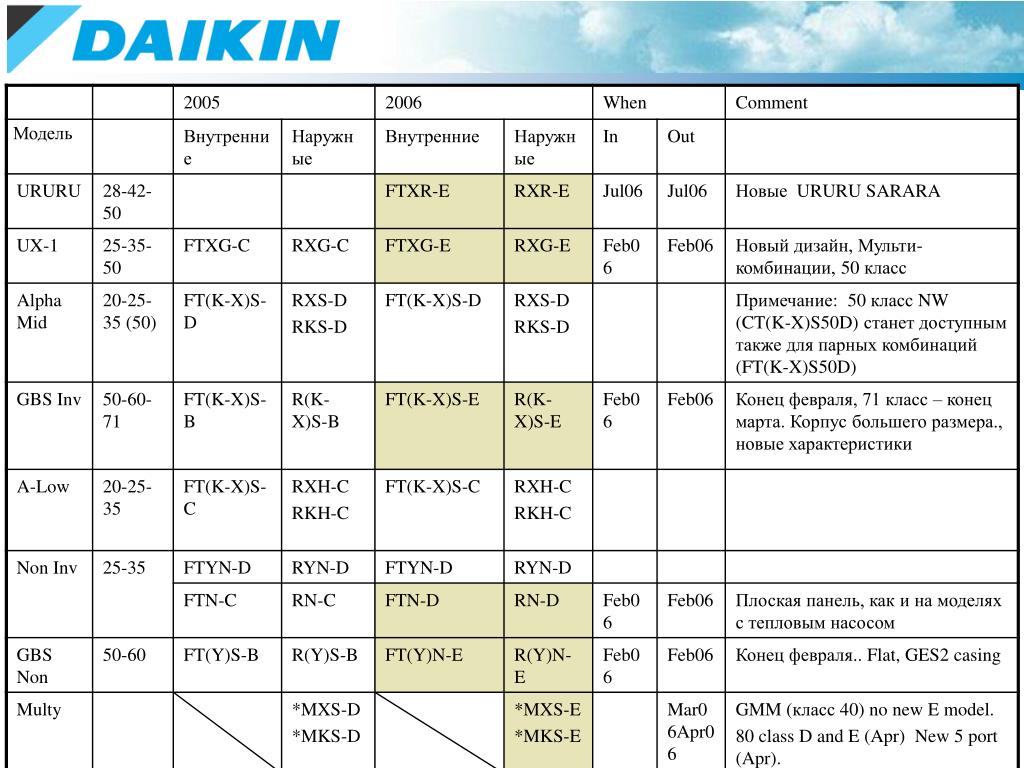

Главные изменения в 2006 году

slide3

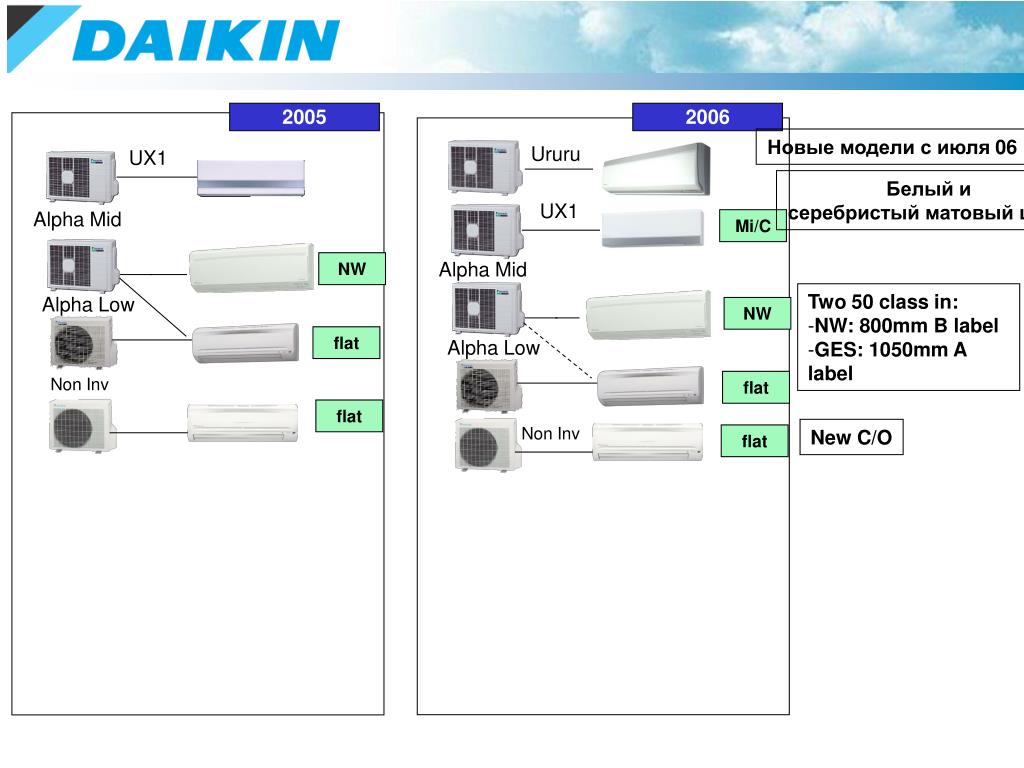

2005

2006

Новые модели с июля 06

Ururu

UX1

Белый и

серебристый матовый цвета

UX1

Alpha Mid

Mi/C

Alpha Mid

NW

  • Two 50 class in:
  • NW: 800mm B label
  • GES: 1050mm A label

Alpha Low

NW

flat

Alpha Low

Non Inv

flat

flat

Non Inv

New C/O

flat

slide4

NOTE: Combinations indicated are not the only possible ones. Indication is for easiness of representation. Please refer to official combination tables.

slide5

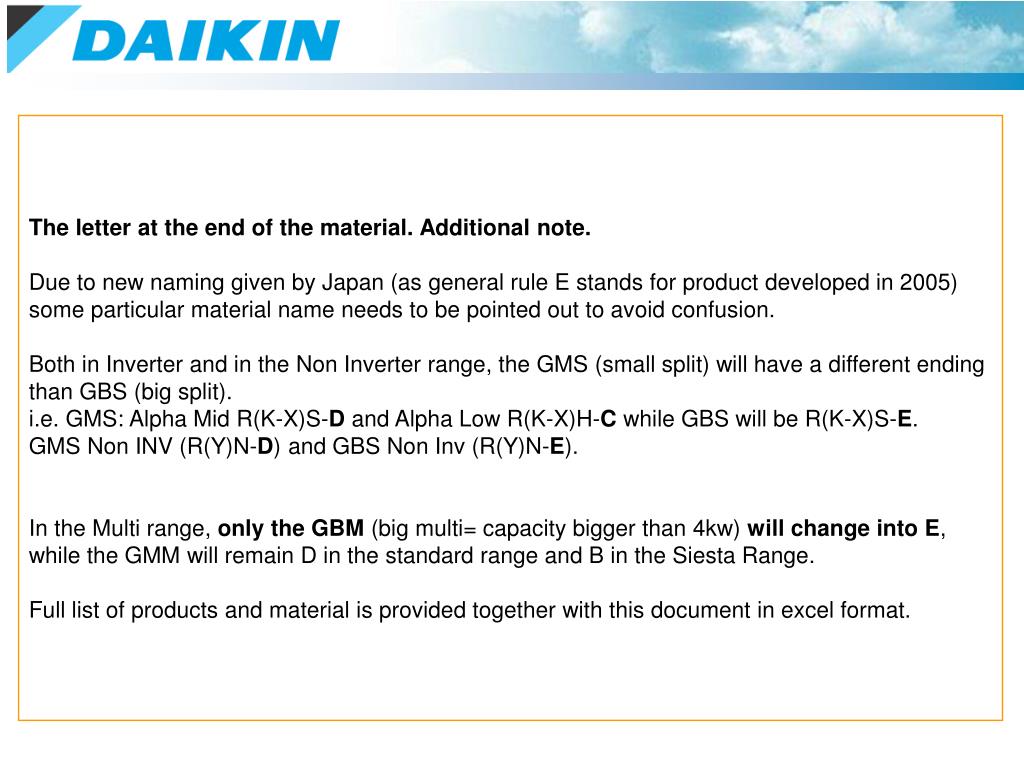

The letter at the end of the material. Additional note.

Due to new naming given by Japan (as general rule E stands for product developed in 2005) some particular material name needs to be pointed out to avoid confusion.

Both in Inverter and in the Non Inverter range, the GMS (small split) will have a different ending than GBS (big split).

i.e. GMS: Alpha Mid R(K-X)S-D and Alpha Low R(K-X)H-C while GBS will be R(K-X)S-E.

GMS Non INV (R(Y)N-D) and GBS Non Inv (R(Y)N-E).

In the Multi range, only the GBM (big multi= capacity bigger than 4kw) will change into E, while the GMM will remain D in the standard range and B in the Siesta Range.

Full list of products and material is provided together with this document in excel format.

slide7

Описание

(Белый)

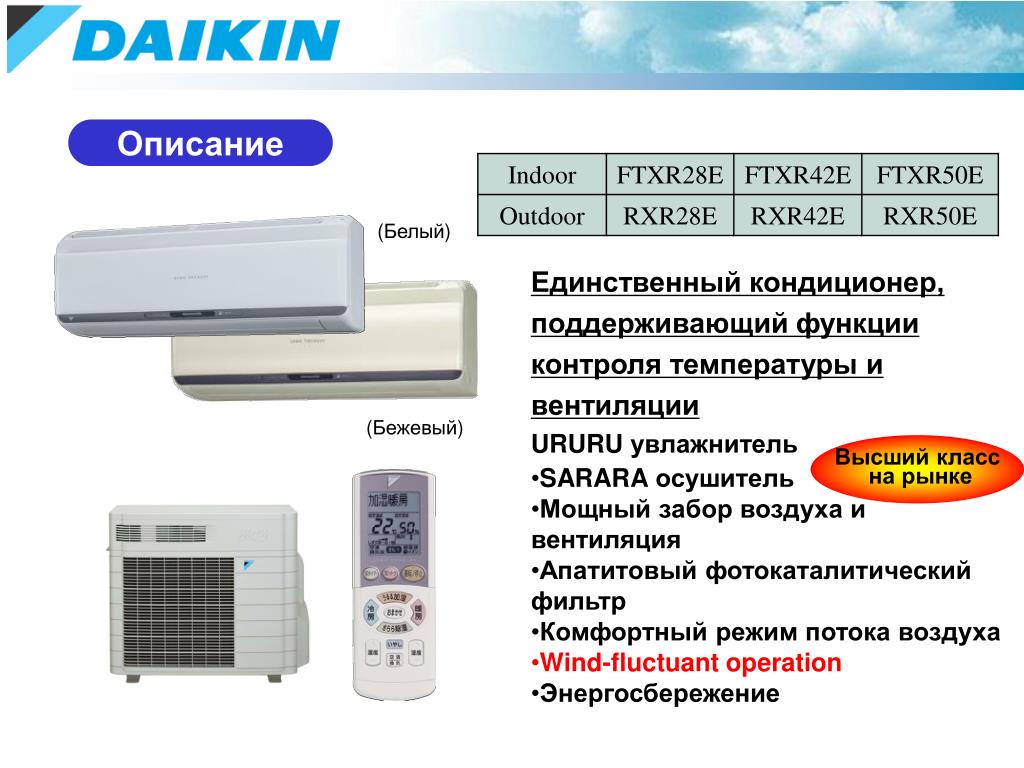

  • Единственный кондиционер, поддерживающий функции контроля температуры и вентиляции
  • URURU увлажнитель
  • SARARA осушитель
  • Мощный забор воздуха и вентиляция
  • Апатитовый фотокаталитический фильтр
  • Комфортный режим потока воздуха
  • Wind-fluctuant operation
  • Энергосбережение

(Бежевый)

Высший класс

на рынке

slide8

Функция URURU

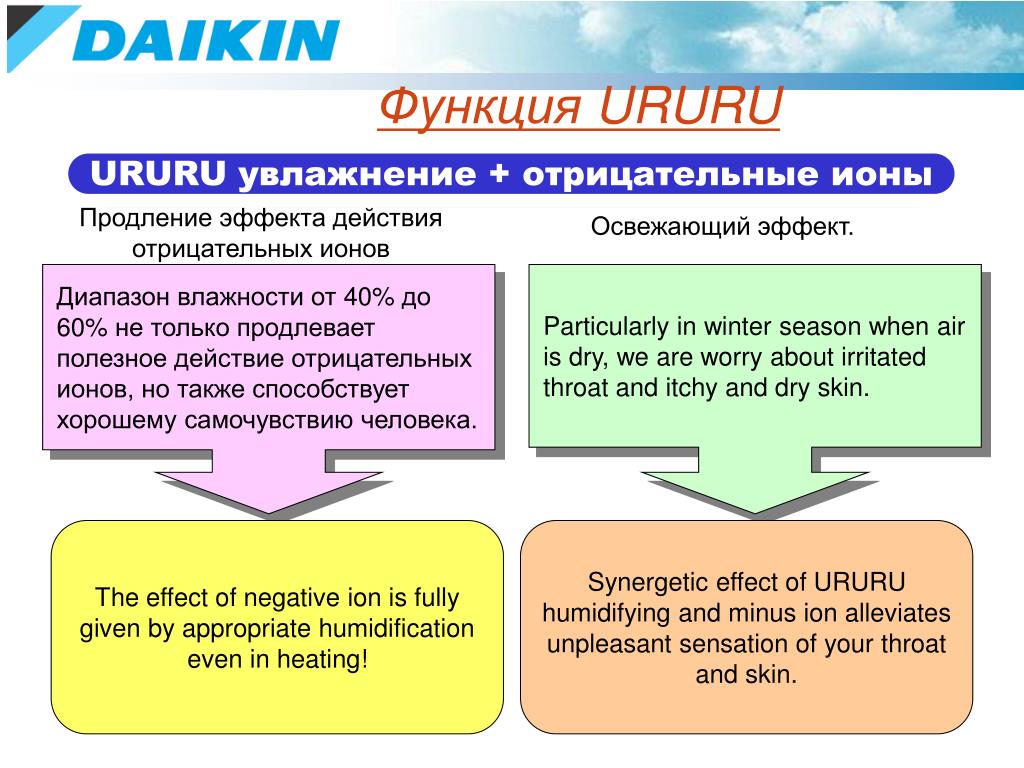

URURU увлажнение + отрицательные ионы

Продление эффекта действия отрицательных ионов

Освежающий эффект.

Диапазон влажности от 40% до 60% не толькопродлевает полезное действие отрицательных ионов, но также способствует хорошему самочувствию человека.

Particularly in winter season when air is dry, we are worry about irritated throat and itchy and dry skin.

The effect of negative ion is fully given by appropriate humidification even in heating!

Synergetic effect of URURU humidifying and minus ion alleviates unpleasant sensation of your throat and skin.

slide10

Эффект (1)

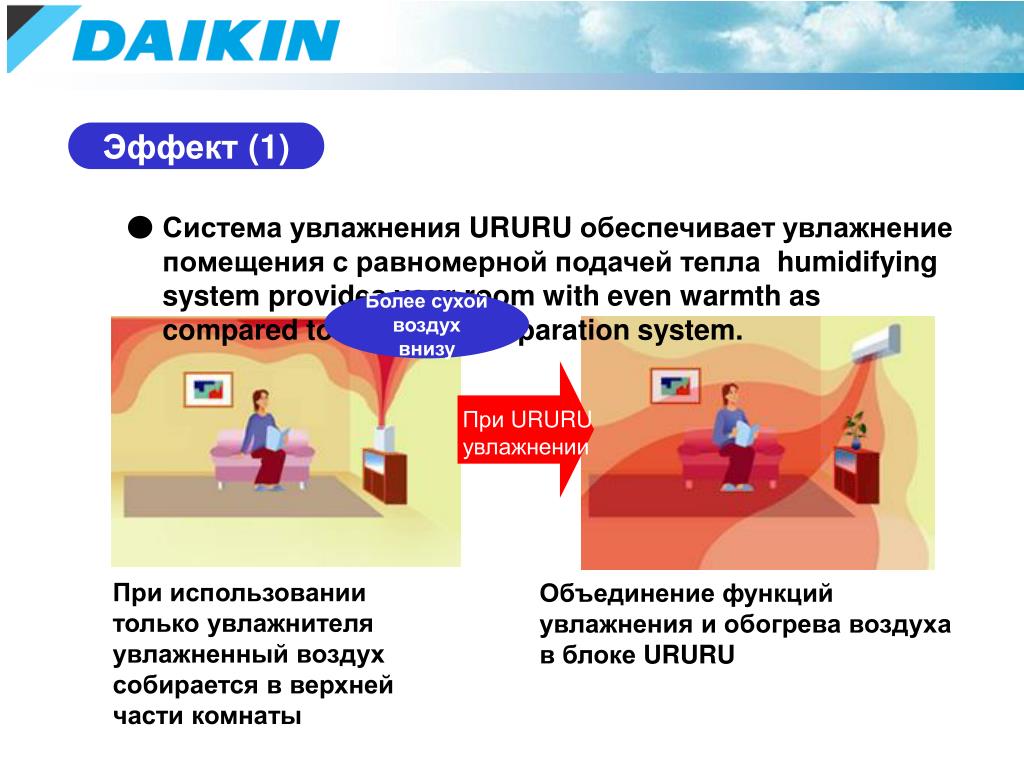

Система увлажнения URURU обеспечивает увлажнение помещения с равномерной подачей тепла humidifying system provides your room with even warmth as compared to humidifier separation system.

Более сухой воздух внизу

При URURU увлажнении

При использовании только увлажнителя увлажненный воздух собирается в верхней части комнаты

Объединение функций увлажнения и обогрева воздуха в блоке URURU

slide11

Прохладно

Эффект (2)

Температура ощущается высокой несмотря на довольно низкую комнатную температуру.

Ощущение тепла

При URURU увлажнении

Комн.темп.: 28°C Влажность: 20%

Комн.темп.: 22°C Влажность: 50%

Термограф показывает распределение температуры тела через 30 мин. После вхождения в комнату.

30.0

35.0

40.0°C

slide12

Конструкция

Впервые в мире!

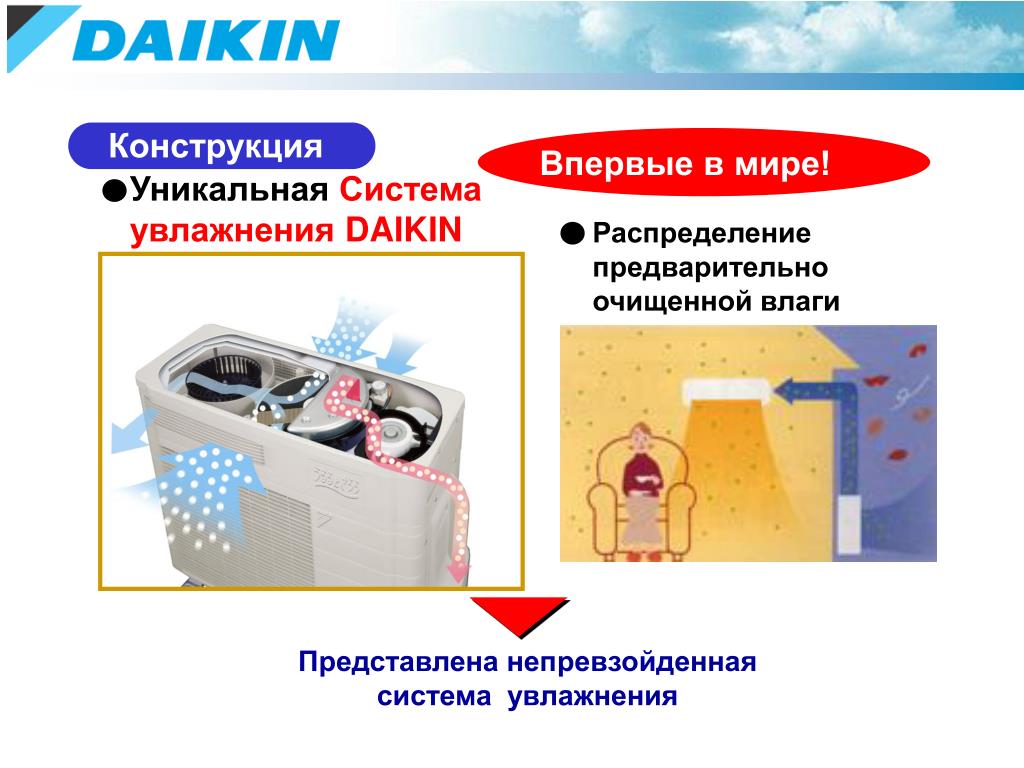

Уникальная Система увлажнения DAIKIN

Распределение предварительно очищенной влаги

Представлена непревзойденная система увлажнения

slide13

Japanese Product

Мощность осушения

1,33l/h

Потребляемая мощность

575W

Эффективность осушки

2.31cl/Wh

Функция SARARA

Характеристики

Значительная осушка by ample capacity

Около девяти 1.5-литровых бутылок воды аккумулируется за 10 часов

1,33 л

в час

Улучшенное энергосбережение

(Класс 2.8 кВт)

slide14

Ever SARARA dehumidifying

[What is the ever SARARA dehumidifying?]

Dehumidifying cycle is repeated reasonably according to the air conditions such as outdoor temperature, room temperature and humidity.

First in the industry

Dehumidifying operation is possible even in winter season.

Room temperature:

30°C

Area appropriate for reheat dehumidifying (SARAR dehumidifying)

Area appropriate for air intake and dehumidifying operation

Area appropriate for dehumidifying and cooling operation

Ever SARARA dehumidifying

about 1°C

about 10°C

Outdoor temperature

about 27°C

Ever SARARA dehumidifying

Covers these operation areasautomatically.

sarara dehumidifying 5
SARARA dehumidifying (5)

Muggy

With SARARA dehumidifying

Эффект

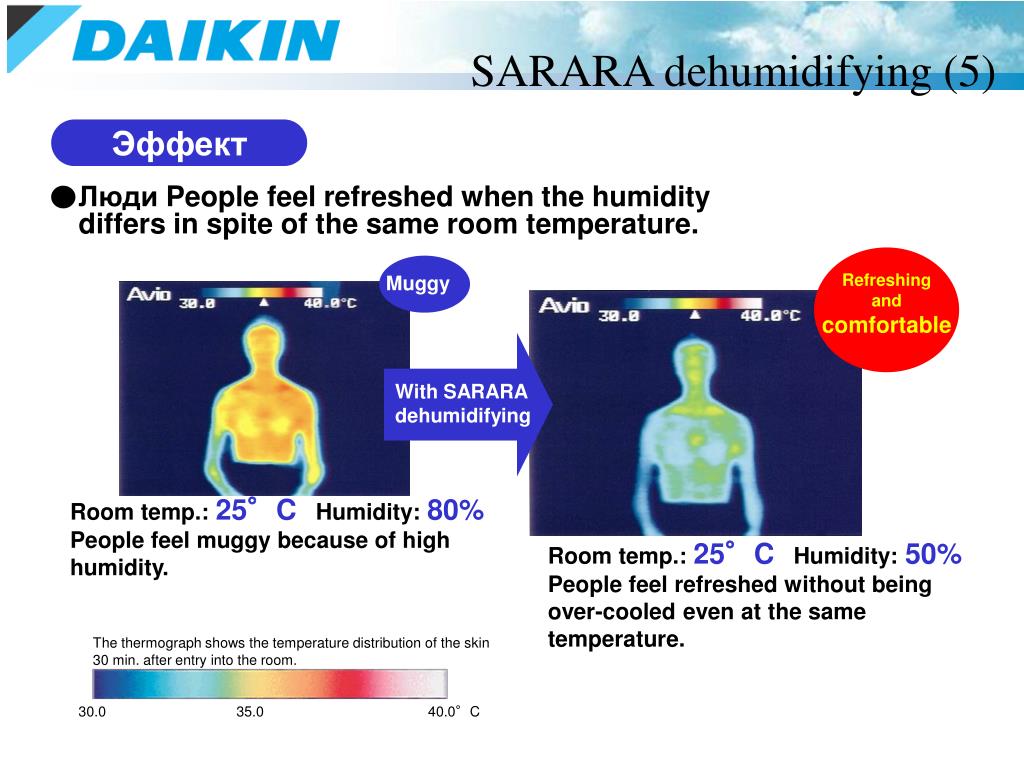

Люди People feel refreshed when the humidity differs in spite of the same room temperature.

Refreshing

and

comfortable

Room temp.: 25°C Humidity:80%

People feel muggy because of high humidity.

Room temp.: 25°C Humidity:50%

People feel refreshed without being over-cooled even at the same temperature.

The thermograph shows the temperature distribution of the skin 30 min. after entry into the room.

30.0

35.0

40.0°C

slide16

Структурный вид

SARARA теплообменник (Re-heater)

Влажный воздух

Воздух нагревается через теплообменик SARARA

Кулер

Сухой и холодный

воздух

Сухой воздух, который не чувствуется

холодным

slide17

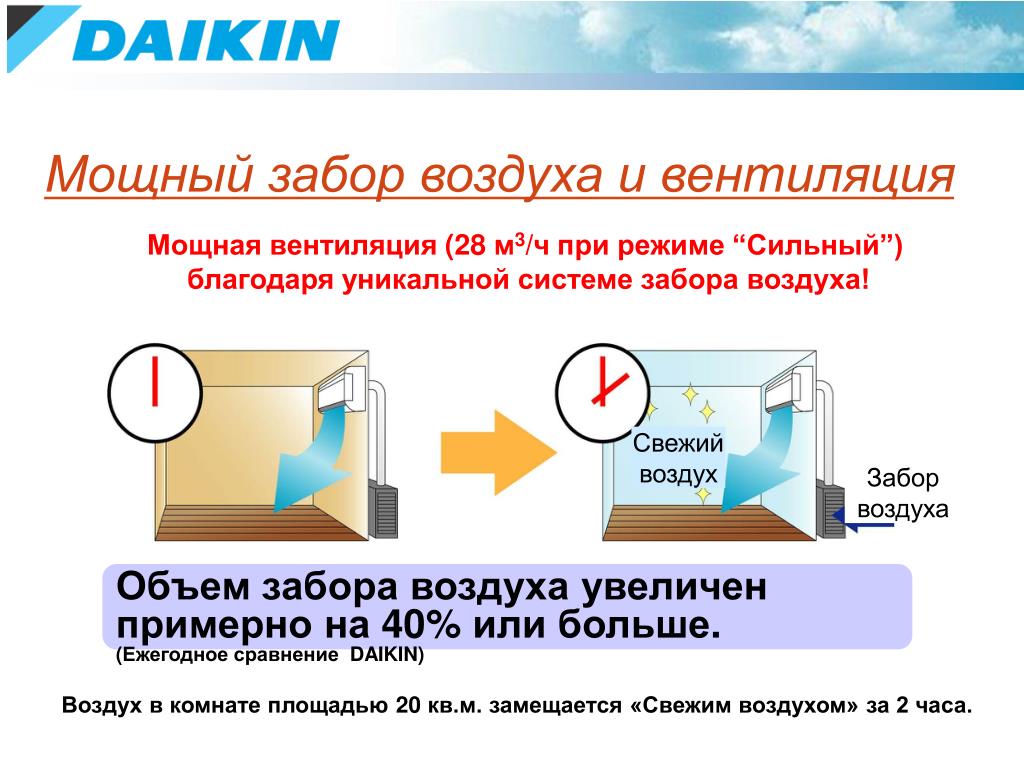

Мощный забор воздуха и вентиляция

Мощнаявентиляция (28 м3/чпри режиме “Сильный”)

благодаря уникальной системе забора воздуха!

Свежий воздух

Забор воздуха

Объем забора воздуха увеличен примерно на 40% или больше.

(Ежегодное сравнение DAIKIN)

Воздух в комнате площадью 20 кв.м. замещается «Свежим воздухом» за 2 часа.

slide18

Washable & Durable

Effect of photocatalytic filter

Its effectiveness is brought back only by immersing in water every six months.

The effectiveness of the filter is reactivated under the room light, thus dispensing with sun-drying!

Residual rate

Smell is reduced to 1/3 in 5 min.

Deodorizing speed

30%

Only you have to do with the filter is to replace it every three year. It is very economical!

min

5

slide19

Comfortable air-flow mode

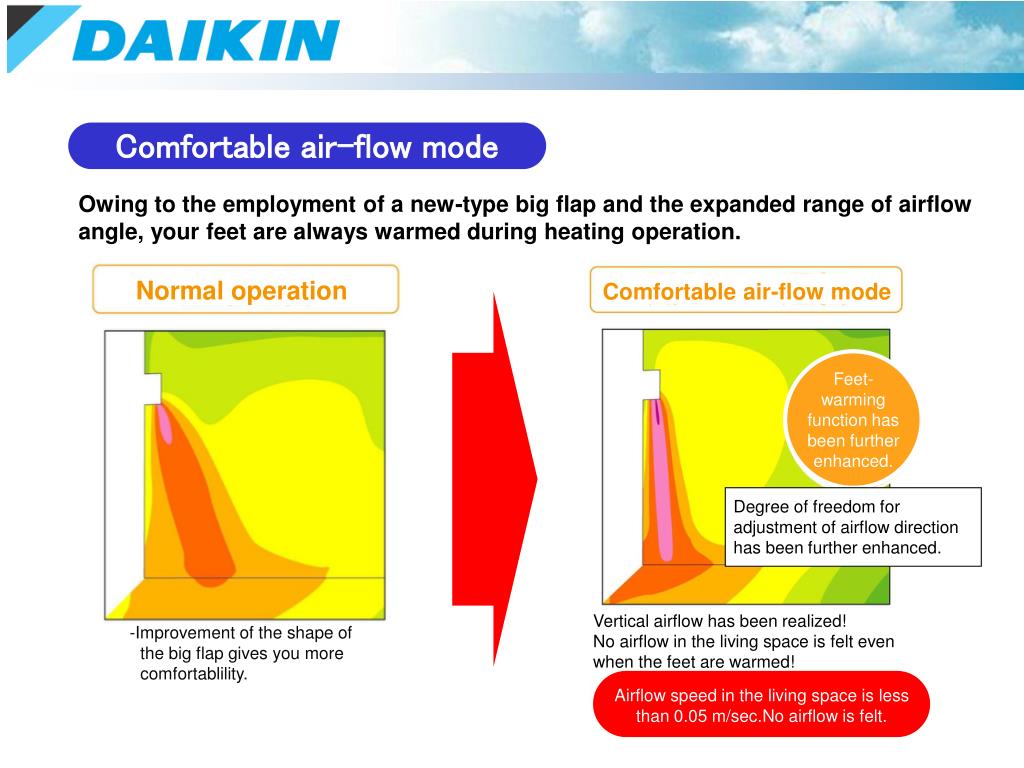

Owing to the employment of a new-type big flap and the expanded range of airflow angle, your feet are always warmed during heating operation.

Normal operation

Comfortable air-flow mode

Feet-warming function has been further enhanced.

Degree of freedom for adjustment of airflow direction has been further enhanced.

Vertical airflow has been realized!

No airflow in the living space is felt even when the feet are warmed!

-Improvement of the shape of the big flap gives you more comfortablility.

Airflow speed in the living space is less than 0.05 m/sec.No airflow is felt.

slide20

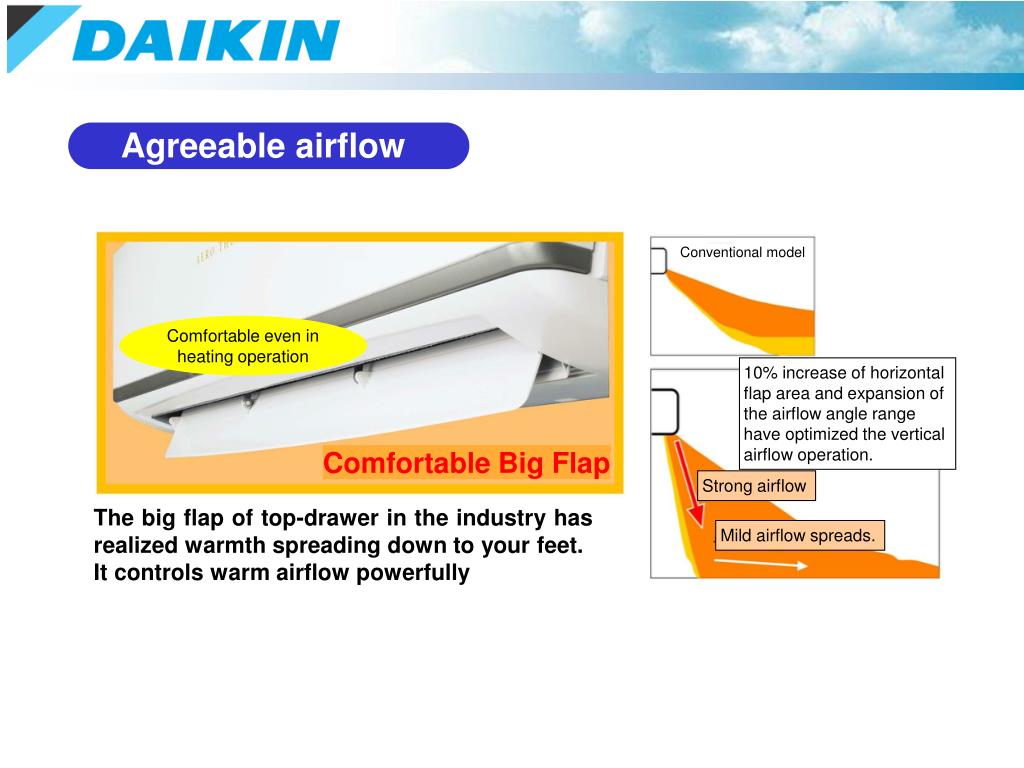

Agreeable airflow

Conventional model

Comfortable even in heating operation

10% increase of horizontal flap area and expansion of the airflow angle range have optimized the vertical airflow operation.

Comfortable Big Flap

Strong airflow

The big flap of top-drawer in the industry has realized warmth spreading down to your feet.

It controls warm airflow powerfully

Mild airflow spreads.

slide22

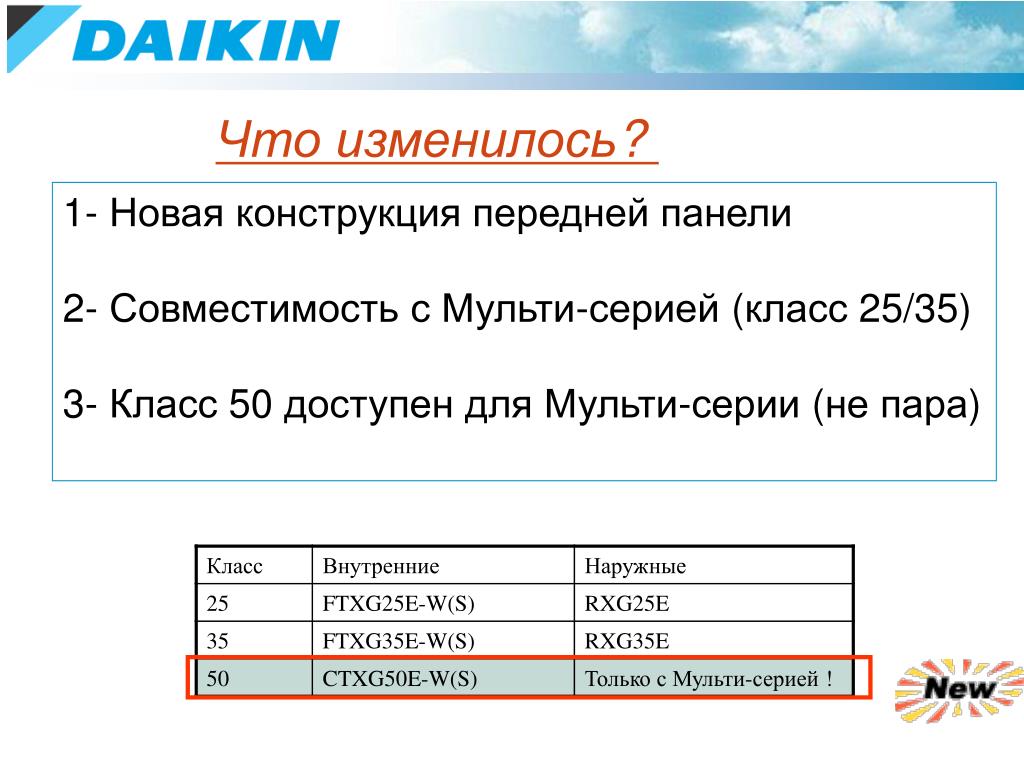

Что изменилось?

1- Новая конструкция передней панели

2- Совместимость с Мульти-серией (класс 25/35)

3- Класс 50 доступен для Мульти-серии (не пара)

slide23

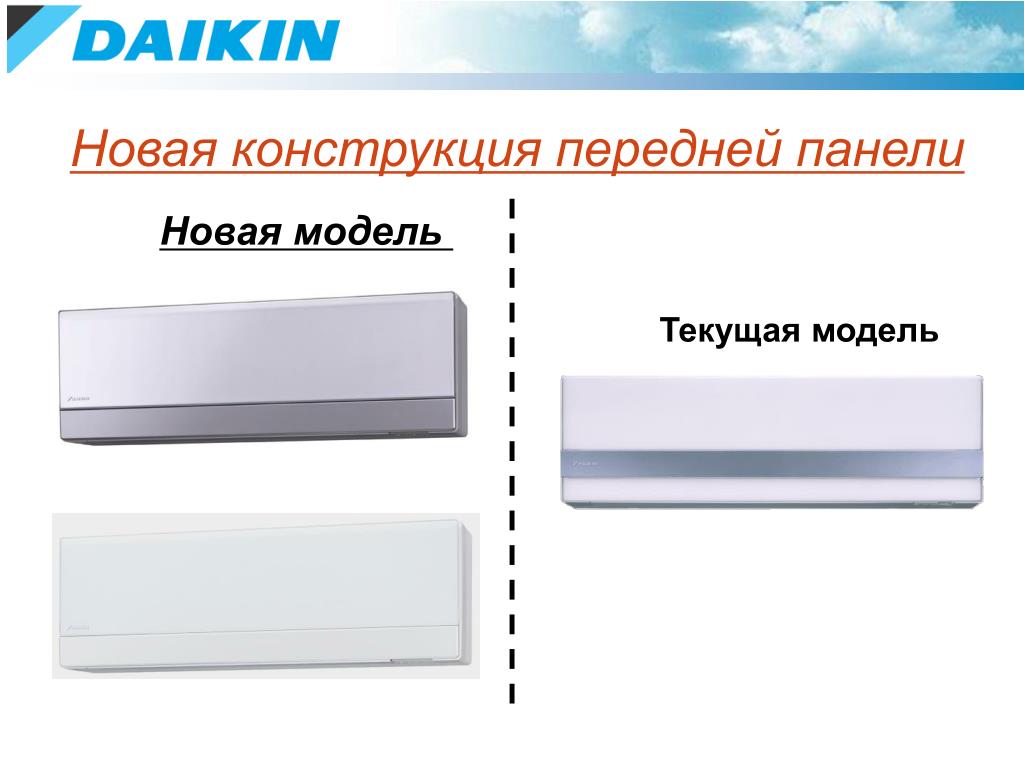

Новая конструкция передней панели

Новая модель

Текущая модель

slide24

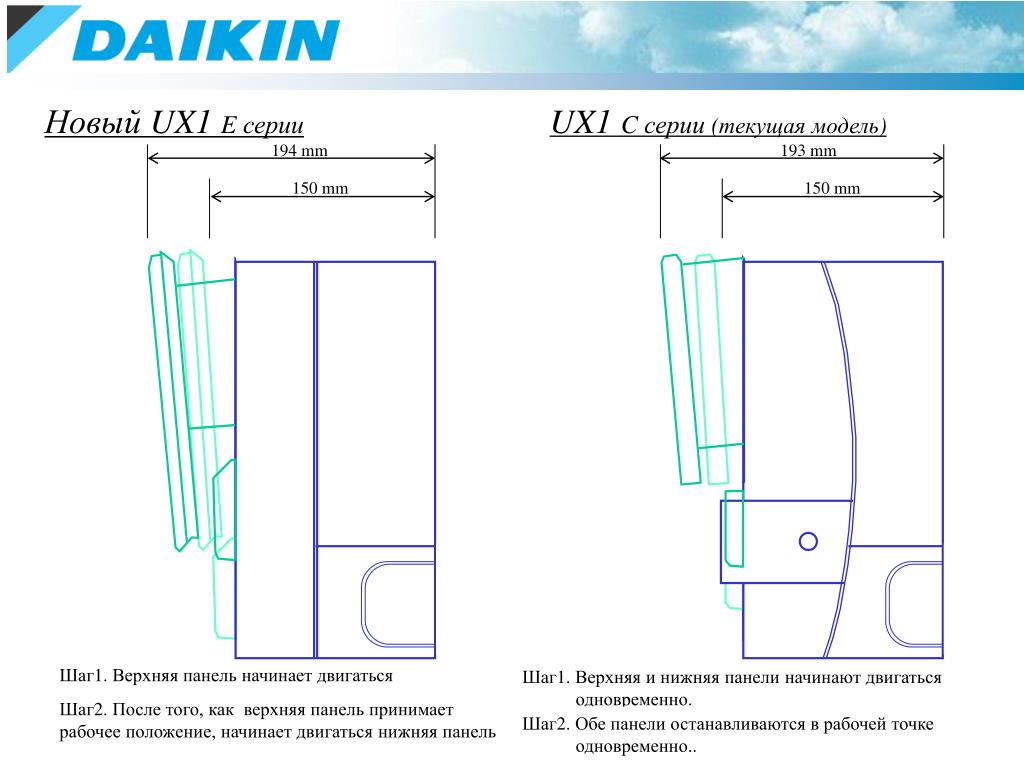

Новый UX1 E серии

UX1 C серии (текущая модель)

194 mm

193 mm

150 mm

150 mm

Upper panel

Upper panel

Lower panel

Lower panel

Шаг2. Обе панели останавливаются в рабочей точке одновременно..

Шаг1. Верхняя панель начинает двигаться

Шаг1. Верхняя и нижняя панели начинают двигаться одновременно.

Шаг2. После того, как верхняя панель принимает рабочее положение, начинает двигаться нижняя панель

slide25

Новые модели

Блоки настенного типа

GBS

(типоразмеры50-60-71)

slide26

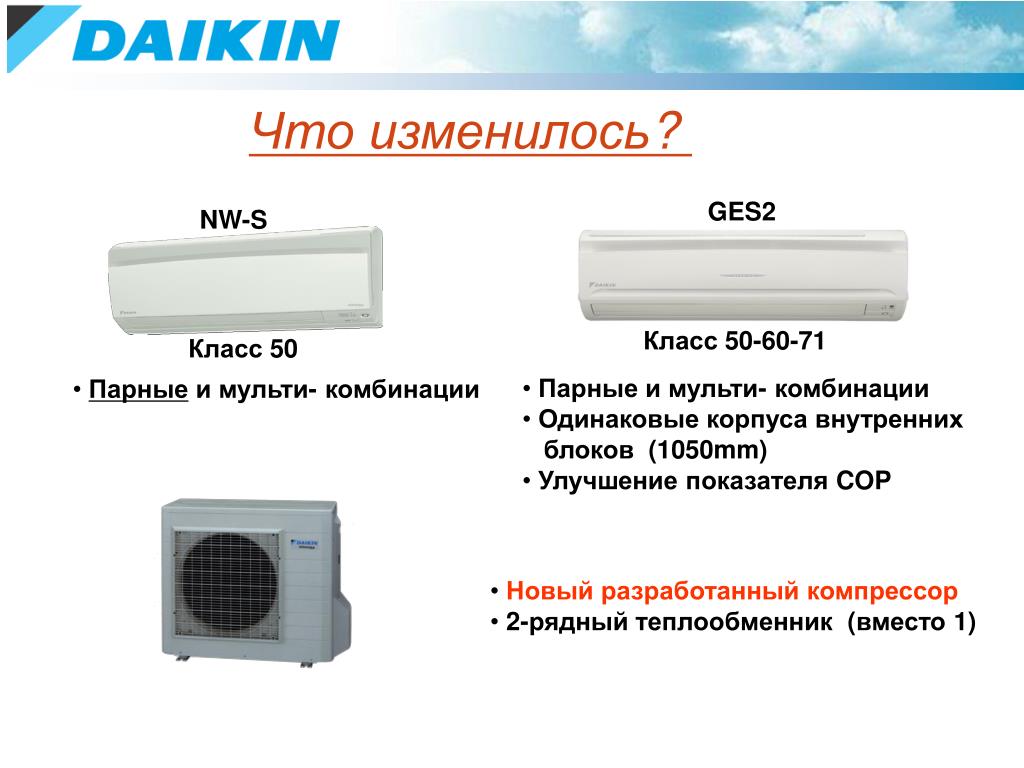

Что изменилось?

GES2

NW-S

Класс 50-60-71

Класс 50

  • Парные и мульти- комбинации
  • Одинаковые корпуса внутренних
  • блоков (1050mm)
  • Улучшение показателя COP
  • Парные и мульти- комбинации
  • Новый разработанный компрессор
  • 2-рядный теплообменник (вместо 1)
slide27

Новый тип компрессора

Технические особенности нового роторногокомпрессора

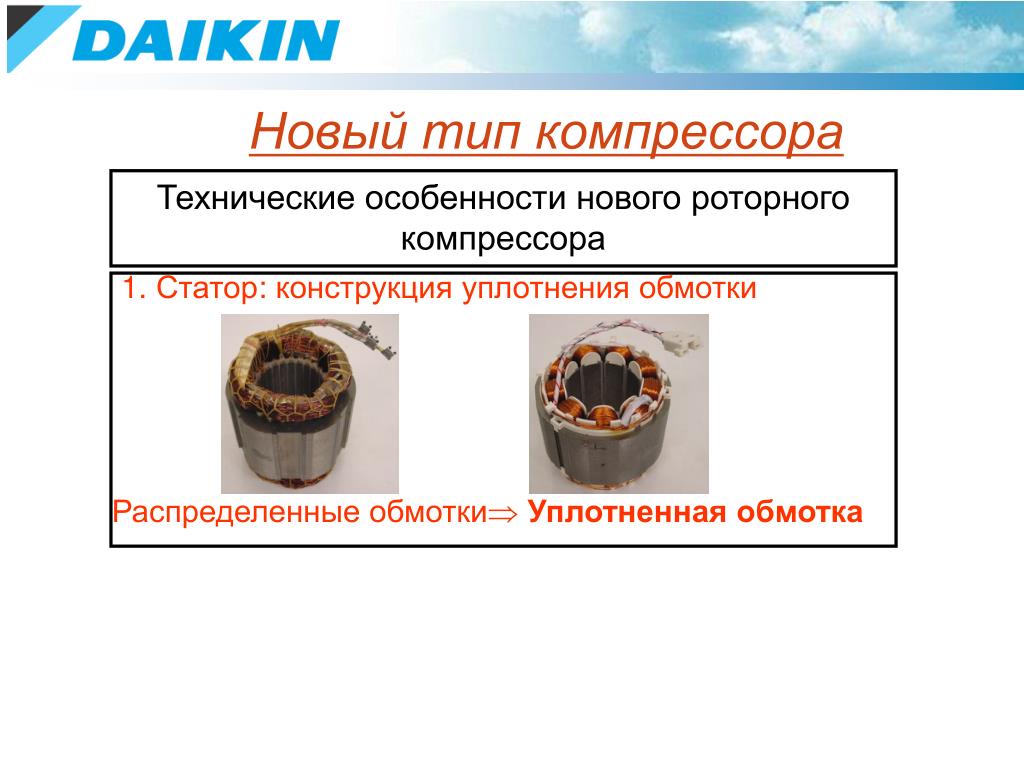

1. Статор: конструкция уплотнения обмотки

Распределенные обмоткиУплотненная обмотка

slide28

Новый тип компрессора

Технические особенности нового роторногокомпрессора

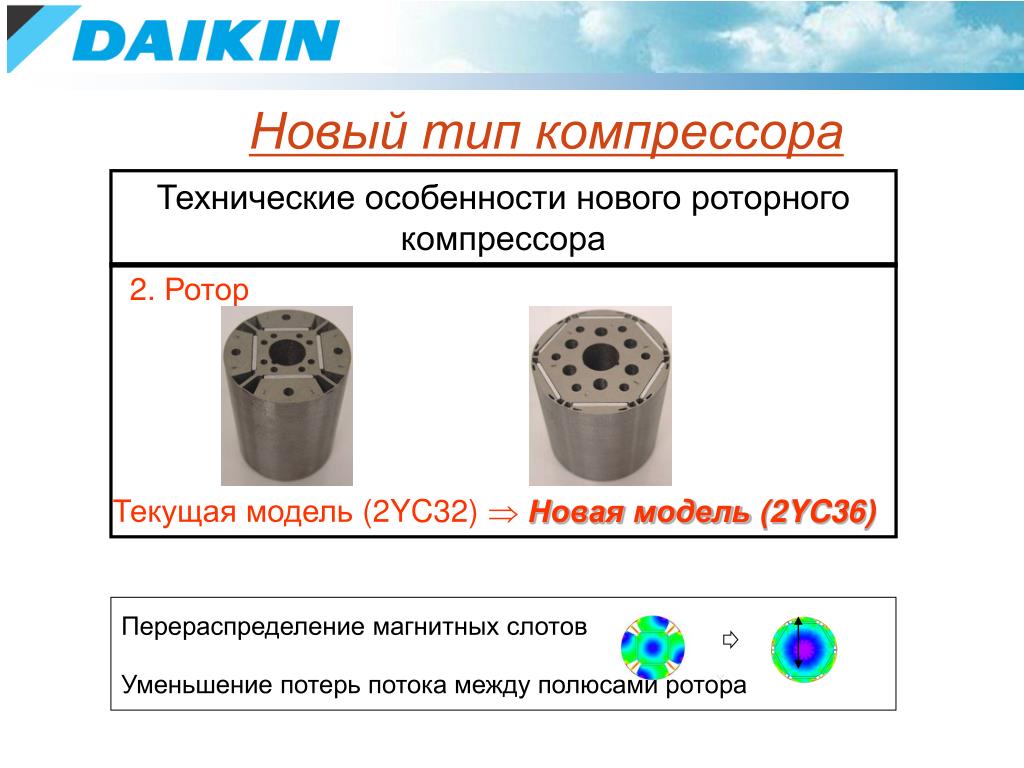

2. Ротор

Текущая модель (2YC32)

Новая модель (2YC36)

Перераспределение магнитных слотов

Уменьшение потерь потока между полюсами ротора

slide29

Новый тип компрессора

Технические особенности нового роторногокомпрессора

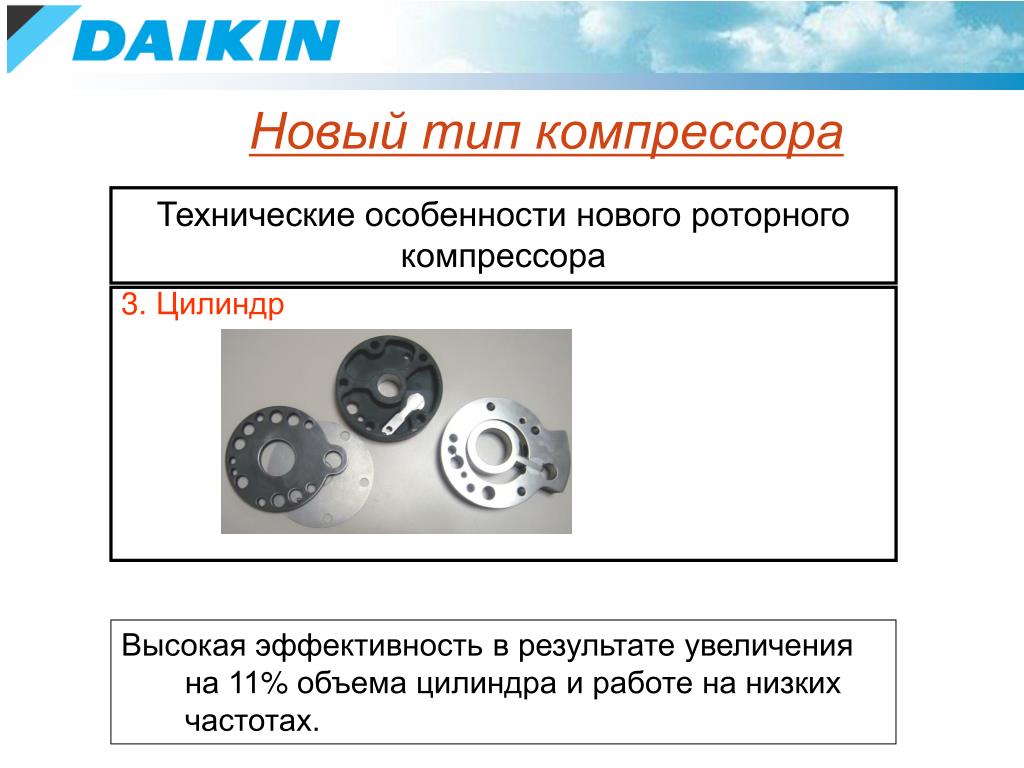

3. Цилиндр

Высокая эффективность в результате увеличения на 11% объема цилиндра и работе на низких частотах.

slide30

Новый тип компрессора

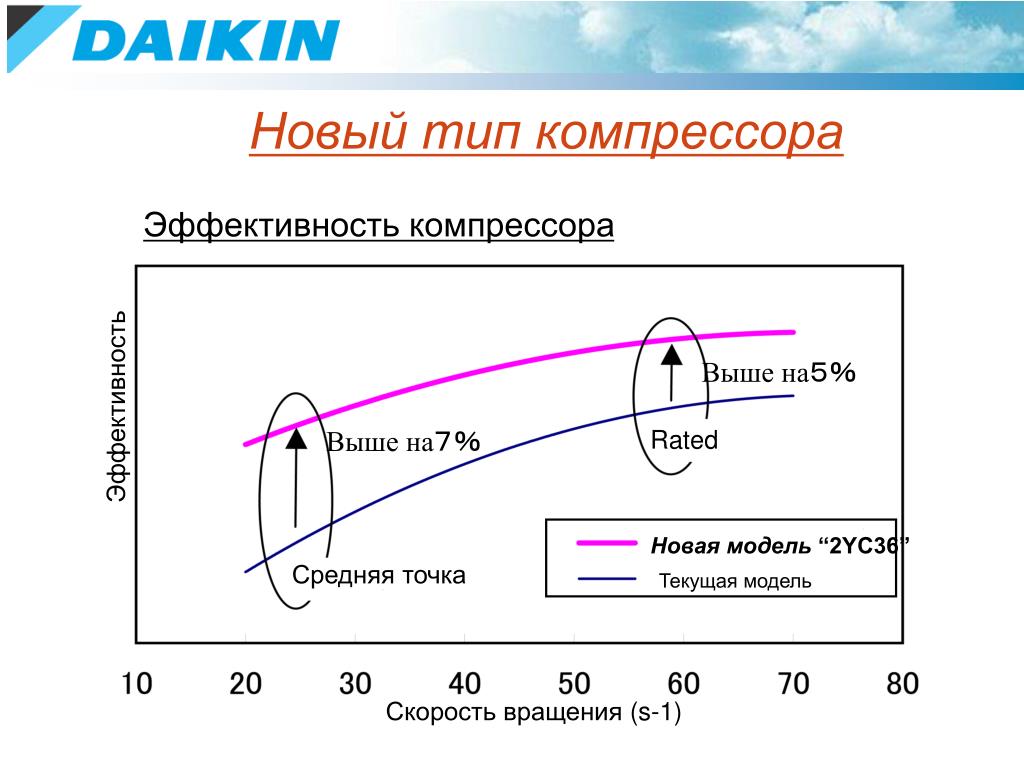

Эффективность компрессора

Выше на5%

Эффективность

Выше на7%

Rated

Новая модель“2YC36”

Средняя точка

Текущаямодель

Скорость вращения (s-1)

slide31

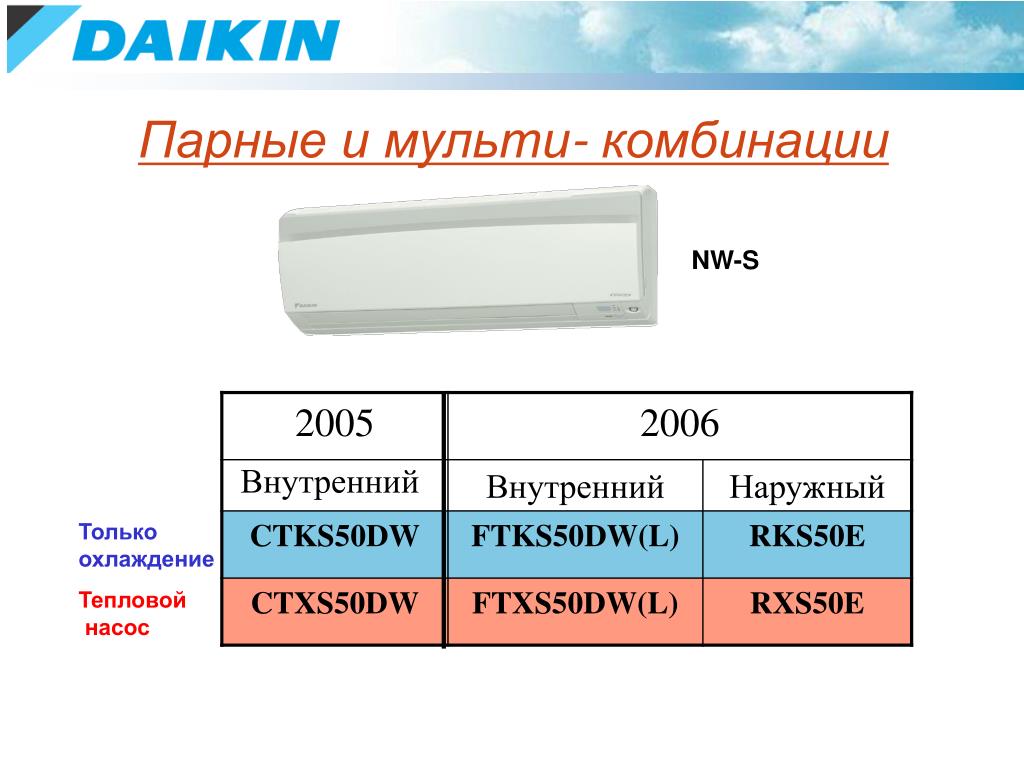

Парные и мульти- комбинации

NW-S

Только

охлаждение

Тепловой

насос

slide32

Парные и мульти- комбинации

Только охлаждение

корпусGES2

slide33

Новая мульти-сплит система, работающая с 5-тью внутренними блоками

slide34

Что изменилось?

1- Блоки UX-1 совместимы со всеми блоками мульти-сплит серии

2- Новый уникальныйблок 5MXS90E

3- 5MKS90E заменит 4MKS90E

slide35
Что изменилось?

4MXS80D продолжает выпускаться

50-58 class

2MXS52E, 3MXS52E, 3MKS50E, 4MKS58E

- Внешний вид и функции не изменились

- Применен новый разработанный компрессор 2YC36 (текущий:2YC32).

- Изменение модельного ряда внутренних боков

80-90 class

4MXS80(D-E), 5MXS90E, 5MKS90E

- Новый корпус H=770mm (vs. 908mm)

- Новые блоки на 5 внутренних

(5MXS90E, 5MKS90E)

- Изменение модельного ряда внутренних боков

Текущая модель

H=908mm

slide36

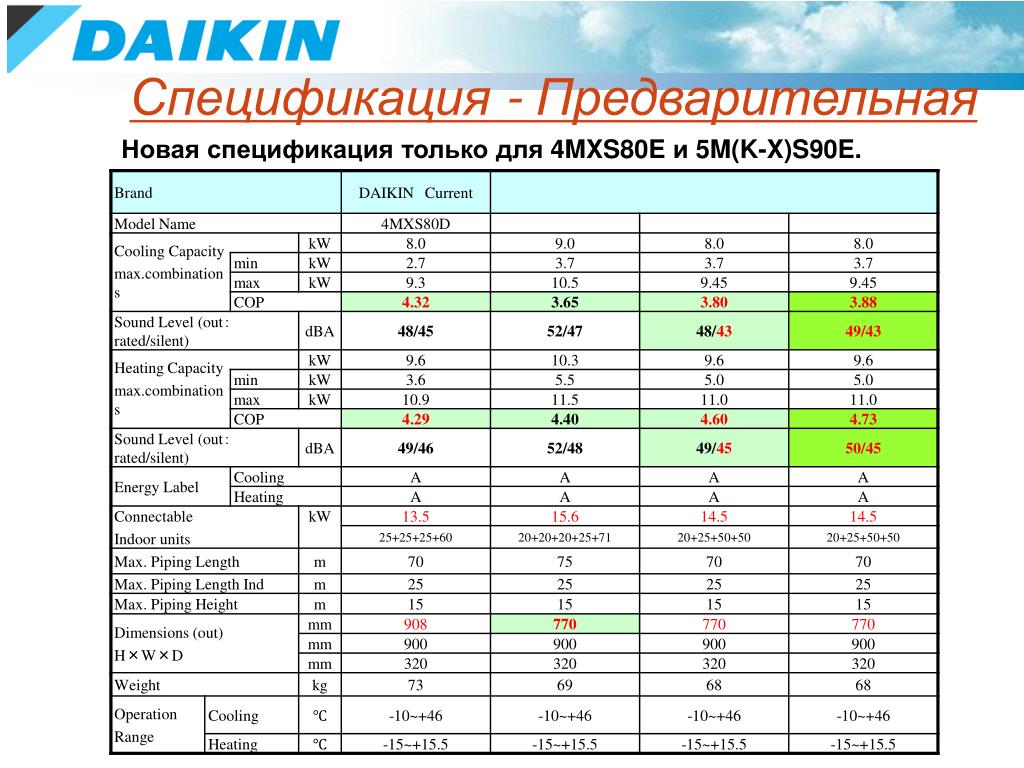

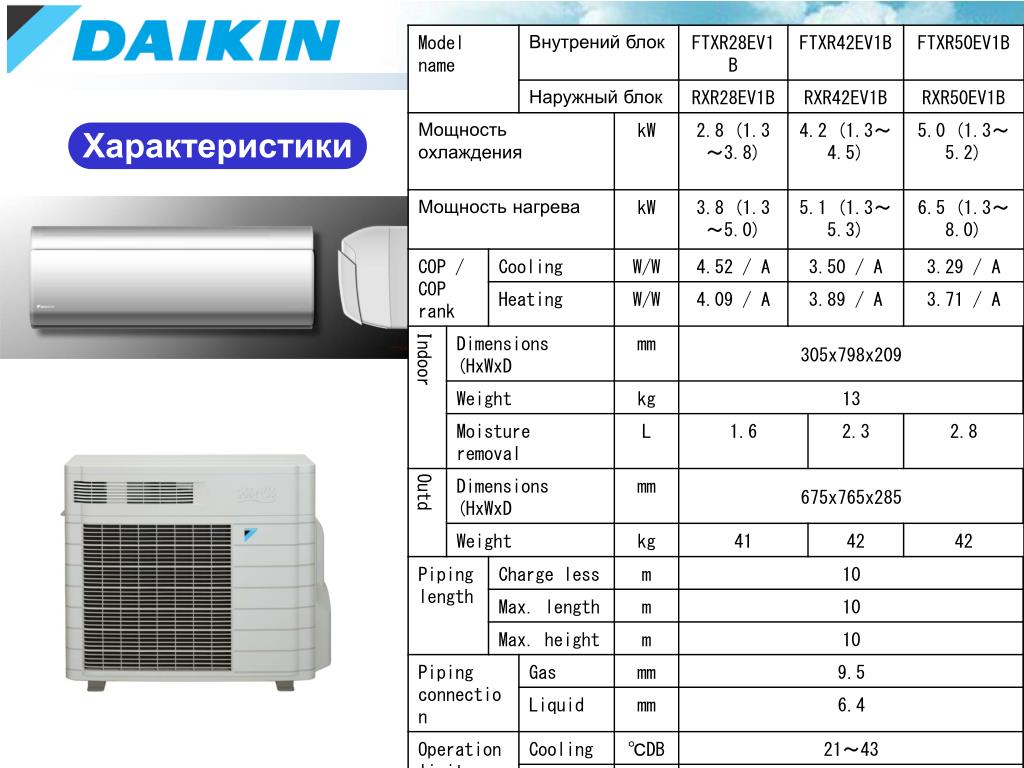

Спецификация - Предварительная

Новая спецификация только для 4MXS80E и 5M(K-X)S90E.

slide37

Новые модели

Блок канального типа

малой ширины

slide38

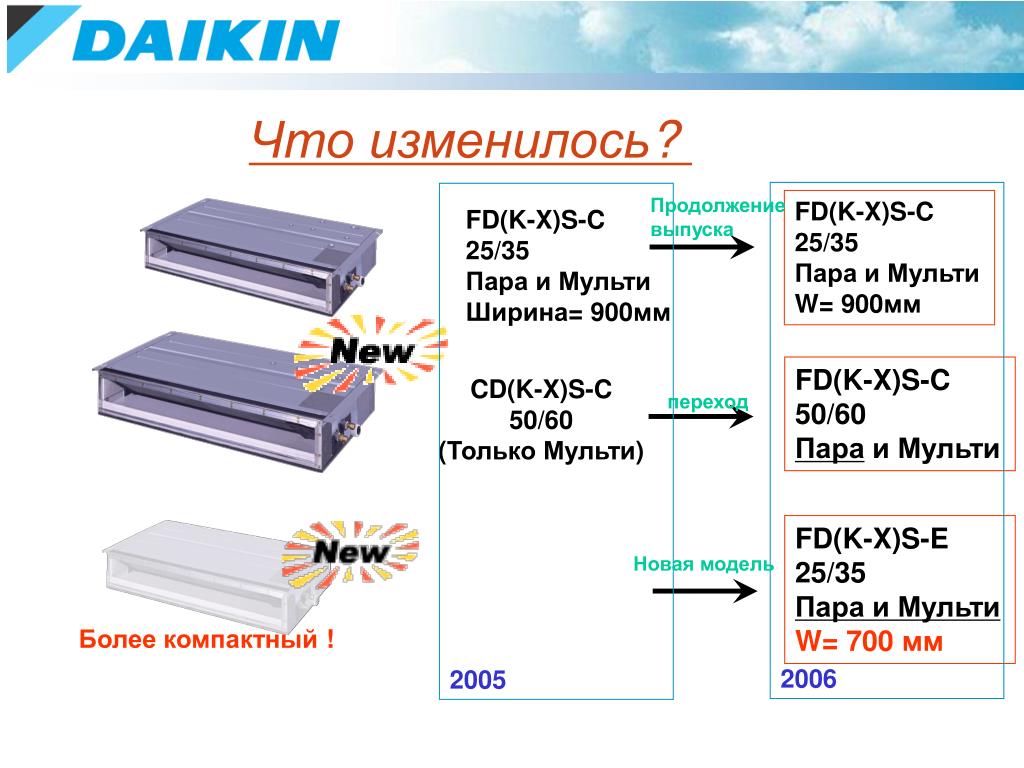

Что изменилось?

2006

2005

Продолжение

выпуска

FD(K-X)S-C

25/35

Пара и Мульти

W= 900мм

FD(K-X)S-C

25/35

Пара и Мульти

Ширина= 900мм

FD(K-X)S-C

50/60

Параи Мульти

CD(K-X)S-C

50/60

(Только Мульти)

переход

FD(K-X)S-E

25/35

Пара и Мульти

W= 700 мм

Новая модель

Более компактный !

slide39

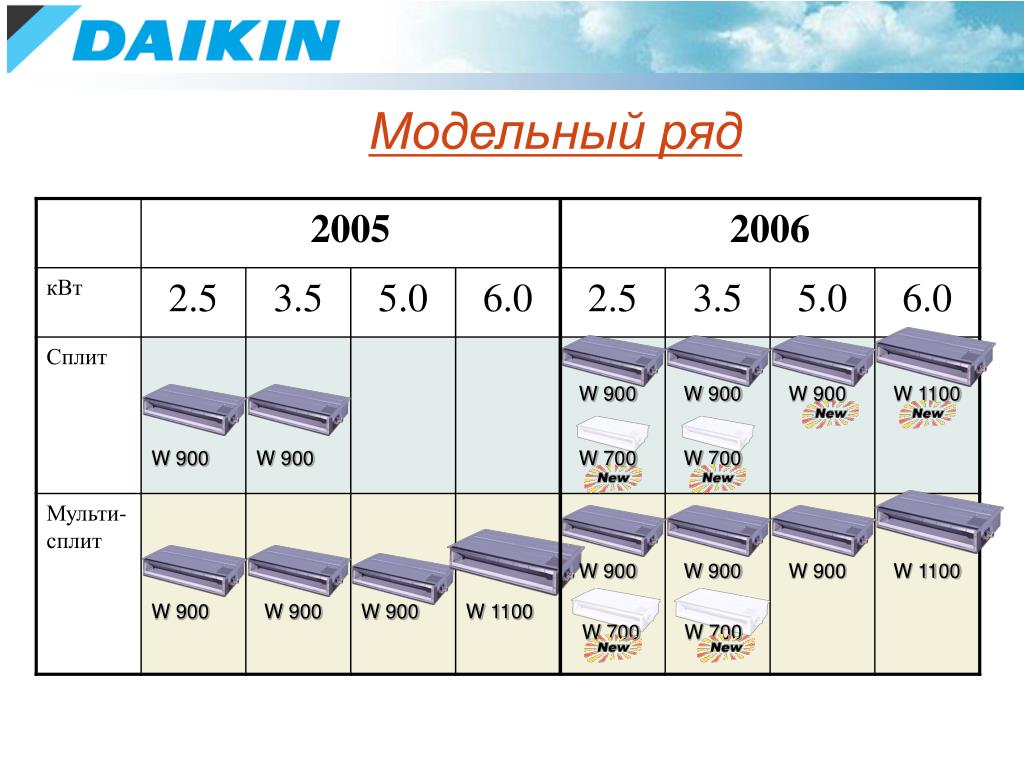

Модельный ряд

W 900

W 900

W 900

W 1100

W 900

W 900

W 700

W 700

W 900

W 900

W 900

W 1100

W 900

W 900

W 900

W 1100

W 700

W 700

slide40

Новые модели

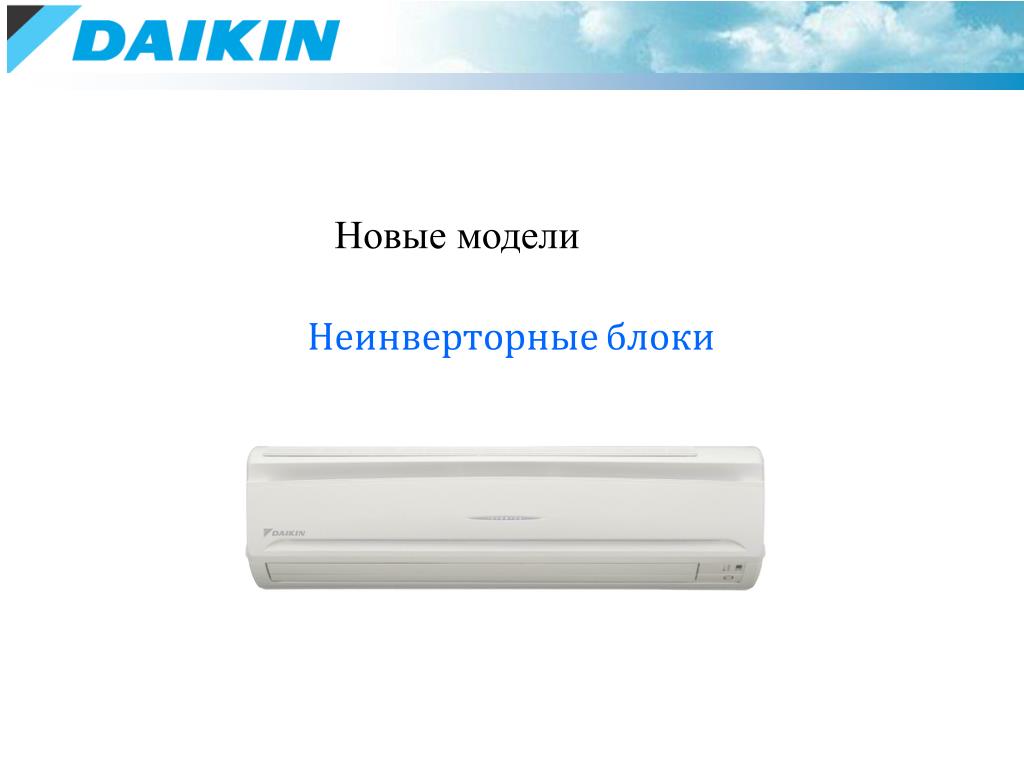

Неинверторные блоки

slide41

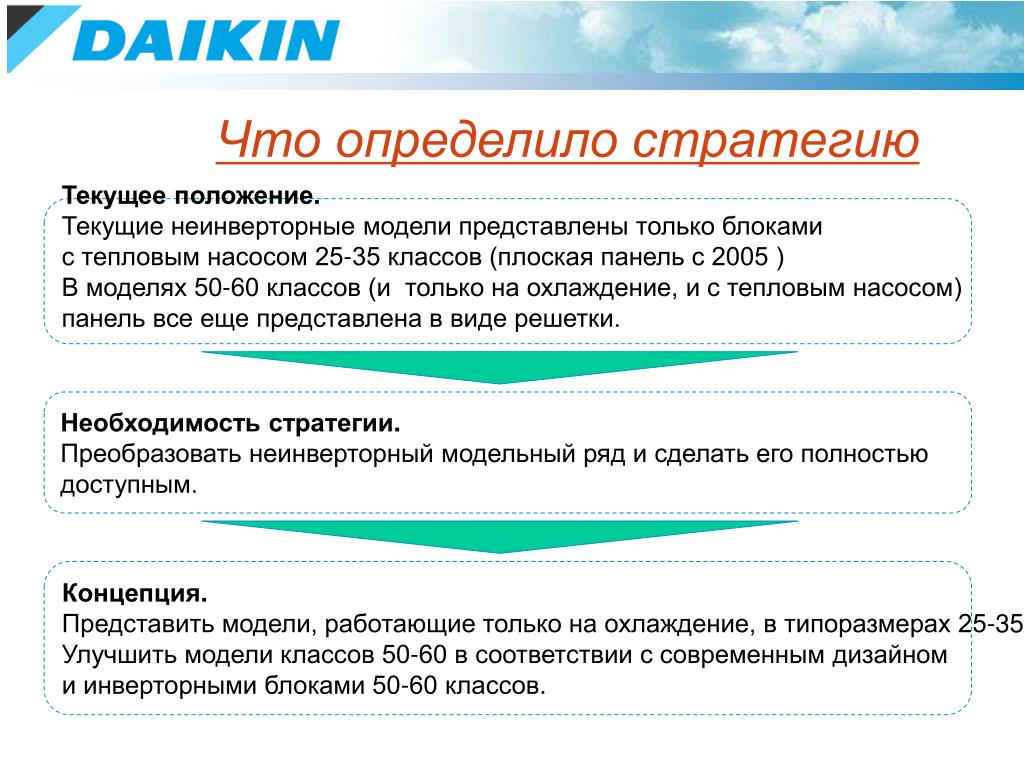

Что определило стратегию

Текущее положение.

Текущие неинверторные модели представлены только блоками

с тепловым насосом 25-35 классов (плоская панель с 2005 )

В моделях 50-60 классов (и только на охлаждение, и с тепловым насосом)

панельвсе еще представлена в виде решетки.

Необходимость стратегии.

Преобразовать неинверторный модельный ряд и сделать его полностью

доступным.

Концепция.

Представить модели, работающие только на охлаждение, в типоразмерах 25-35.

Улучшить модели классов 50-60 в соответствии с современным дизайном

и инверторными блоками 50-60 классов.

slide42

Что изменилось?

1- Новые блоки, работающие только на охлаждение, 25 и 35 типоразмеров (в дополнение к существующим моделям с тепловым насосом)

2- Новая конструкция и новый корпус для 50 и 60 классов

slide43

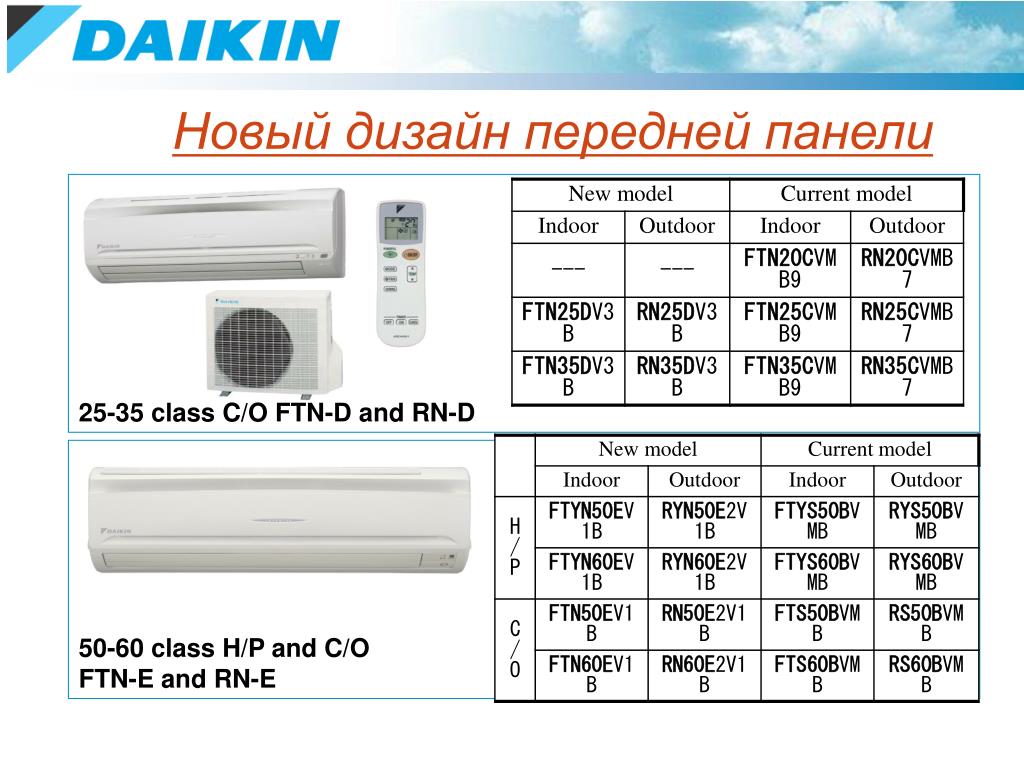

Новый дизайн передней панели

25-35 class C/O FTN-D and RN-D

50-60 class H/P and C/O

FTN-E and RN-E

slide44

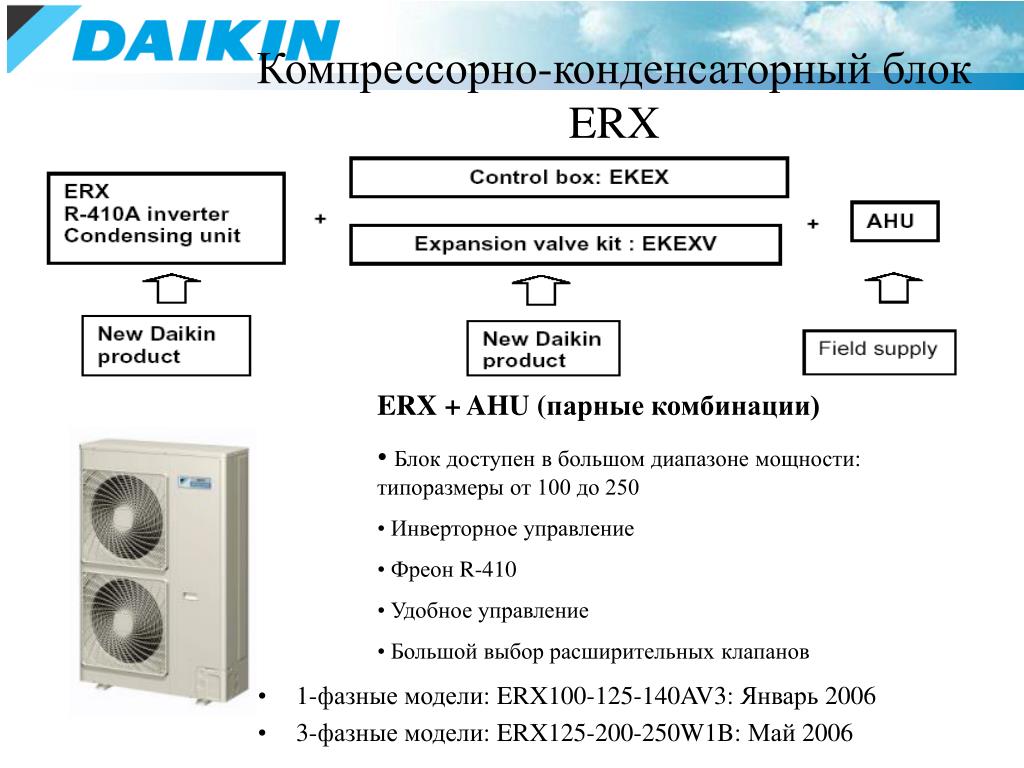

Компрессорно-конденсаторный блок ERX
  • ERX + AHU (парные комбинации)
  • Блок доступен в большом диапазоне мощности: типоразмеры от 100 до 250
  • Инверторное управление
  • Фреон R-410
  • Удобное управление
  • Большой выбор расширительных клапанов
  • 1-фазные модели: ERX100-125-140AV3: Январь 2006
  • 3-фазные модели: ERX125-200-250W1B: Май 2006
