    Presentation Transcript
    1. 3 Hardware I (Perangkat Keras)

    2. Bagan Hardware Hardware Input Device Process Device Storage Device Output Device

    3. Cara Kerja Hardware Input Device Process Device Storage Device Output Device

    4. A. Input Device Perangkat Masukan (Input Device): Perangkat yang memungkinkan pemasukan data dalam sistem komputer. Data dapat berupa : Huruf, Angka, Gambar, Suara, Video hingga gerakan.

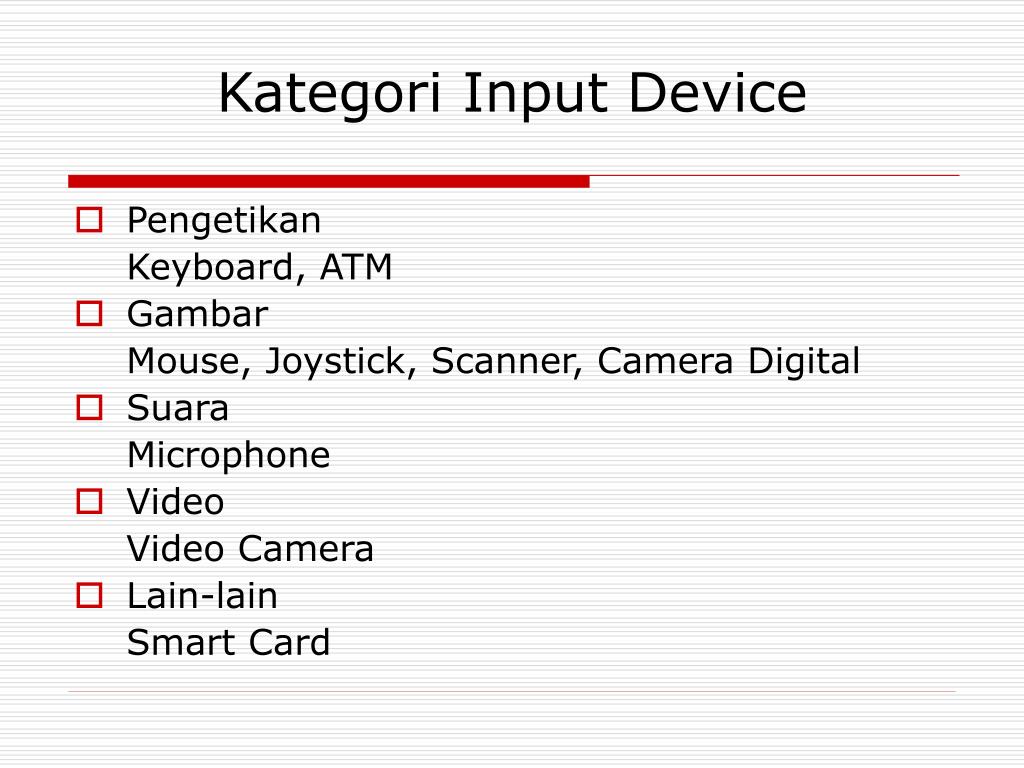

    5. Kategori Input Device • Pengetikan Keyboard, ATM • Gambar Mouse, Joystick, Scanner, Camera Digital • Suara Microphone • Video Video Camera • Lain-lain Smart Card

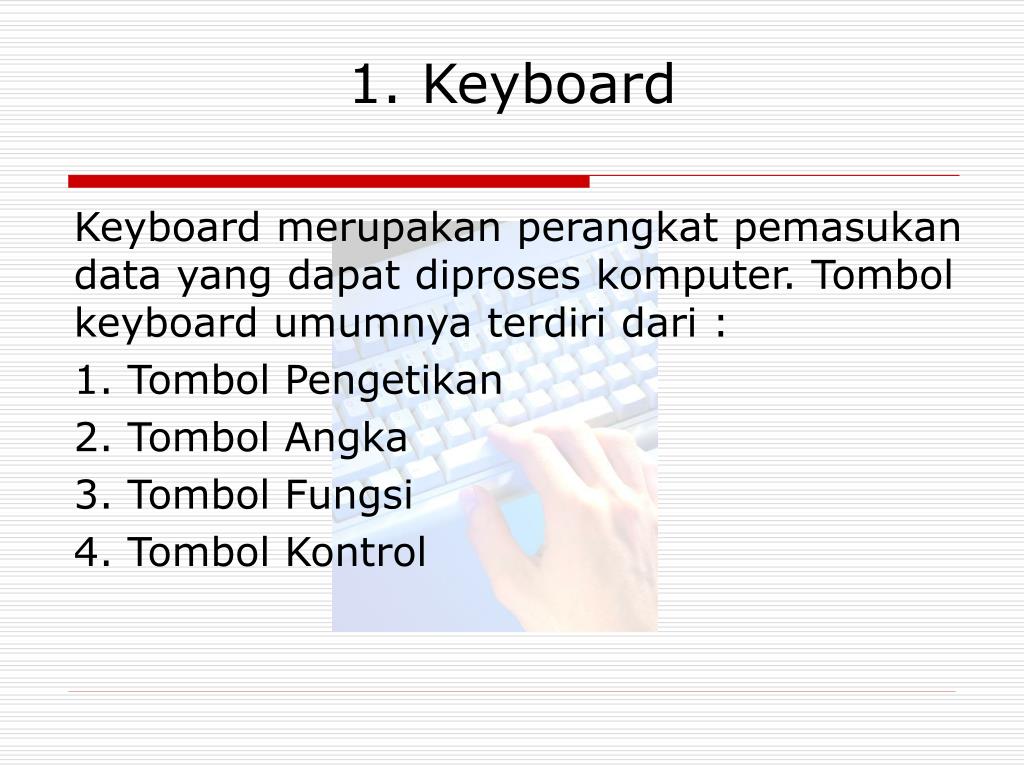

    6. 1. Keyboard Keyboard merupakan perangkat pemasukan data yang dapat diproses komputer. Tombol keyboard umumnya terdiri dari : 1. Tombol Pengetikan 2. Tombol Angka 3. Tombol Fungsi 4. Tombol Kontrol

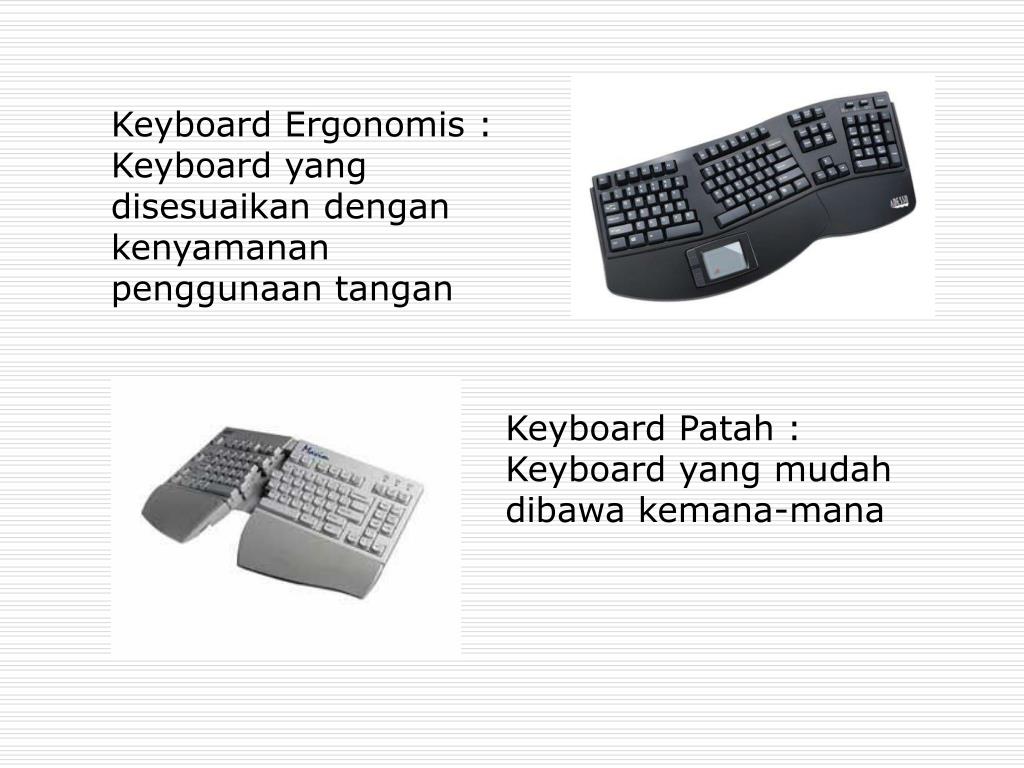

    7. Keyboard Ergonomis : Keyboard yang disesuaikan dengan kenyamanan penggunaan tangan Keyboard Patah : Keyboard yang mudah dibawa kemana-mana

    8. 2. Mouse Perangkat penunjuk yang umum digunakan dalam aplikasi gambar. Istilah yang digunakan dalam pemakaian mouse : • Pointing • Clicking • Right Clicking • Double-clicking • Dragging

    9. Dari segi pengeraknya jenisnya adalah : Mouse Optomekanik : Memakai bola Mouse Optik : Memakai laser

    10. Peralatan penunjuk Peralatan yang pemakaiannya sebagai peralatan penunjuk : • Trackball • Pointing Stick • Touchpad • Touch Screen • Joystick • Light Pen

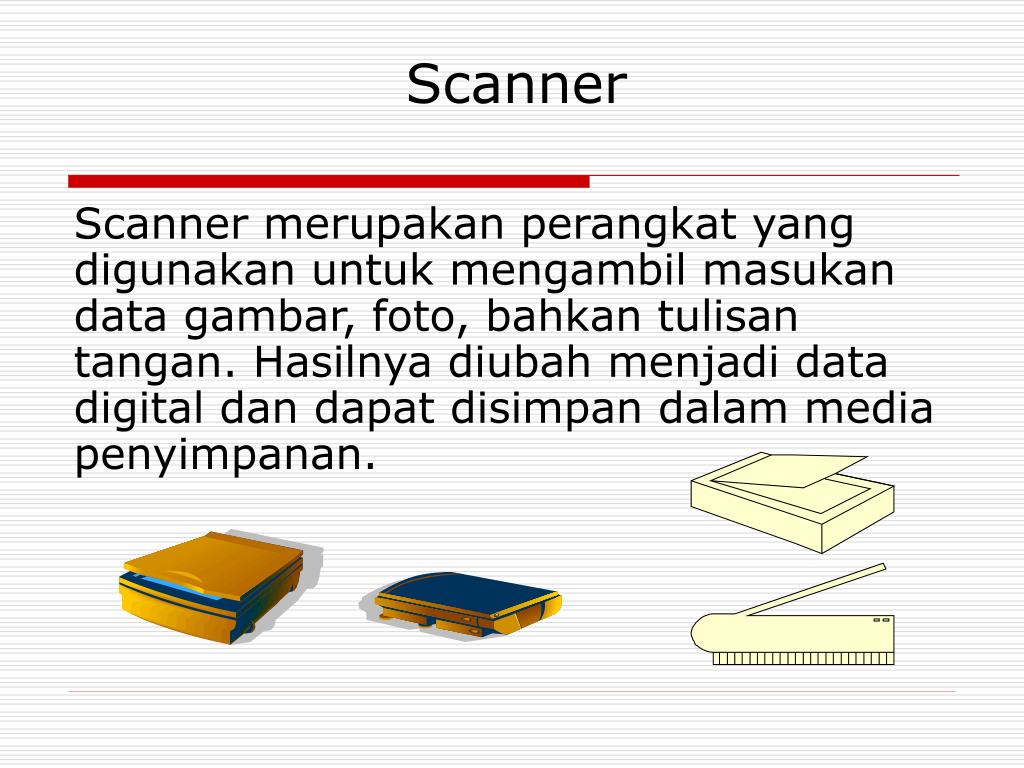

    11. Scanner Scanner merupakan perangkat yang digunakan untuk mengambil masukan data gambar, foto, bahkan tulisan tangan. Hasilnya diubah menjadi data digital dan dapat disimpan dalam media penyimpanan.

    12. Peralatan sejenis scanner Barcode Reader : Digunakan untuk membaca kode barcode Misalnya produk barang swalayan OCR (Optical Character Reader) : Digunakan untuk membaca per karakter

    13. Kamera Digital Perangkat yang dipakai untuk mengubah citra optis dalam replika film atau elektronis.

    14. Istilah kamera digital : • Pixel: titik-titik tampilan monitor yang membentuk citra gambar • Resolusi : Jumlah pixel yang dikandung dalam sebuah gambar. • Zoom : Pengubahan ukuran pixel tampilan gambar

    15. Microphone Perangkat yang dapat menerima input suara. Membutuhkan sound card agar dapat mengubah sinyal analog menjadi sinyal digital.

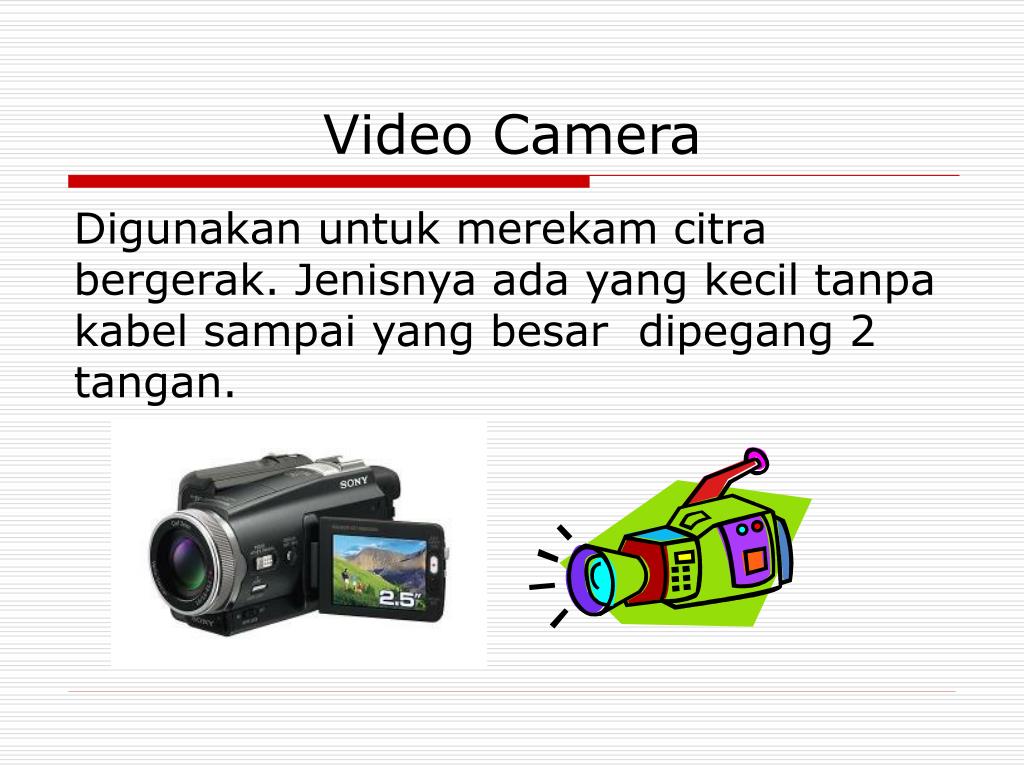

    16. Video Camera Digunakan untuk merekam citra bergerak. Jenisnya ada yang kecil tanpa kabel sampai yang besar dipegang 2 tangan.

    17. Smart Card Smart card (kartu cerdas) : kartu yang dilengkapi chip yang digunakan informasi yang tersimpan didalamnya. Penerapan : kartu hp, kartu kredit, kartu pasien

    18. 4Hardware II (Perangkat Keras)

    19. B. Process Device Perangkat pengolah (process device) : perangkat yang digunakan untuk mengolah hasil masukan atau pemrosesan data. Jenisnya adalah : • Prosesor (CPU) • Memory • Card

    20. 1. Processor Processor (prosesor/CPU) merupakan unit pengolah atau pemroses data. Hal yang mempengaruhi pemrosesan : Kecepatan clock dinyatakan dalam satuan Hz.

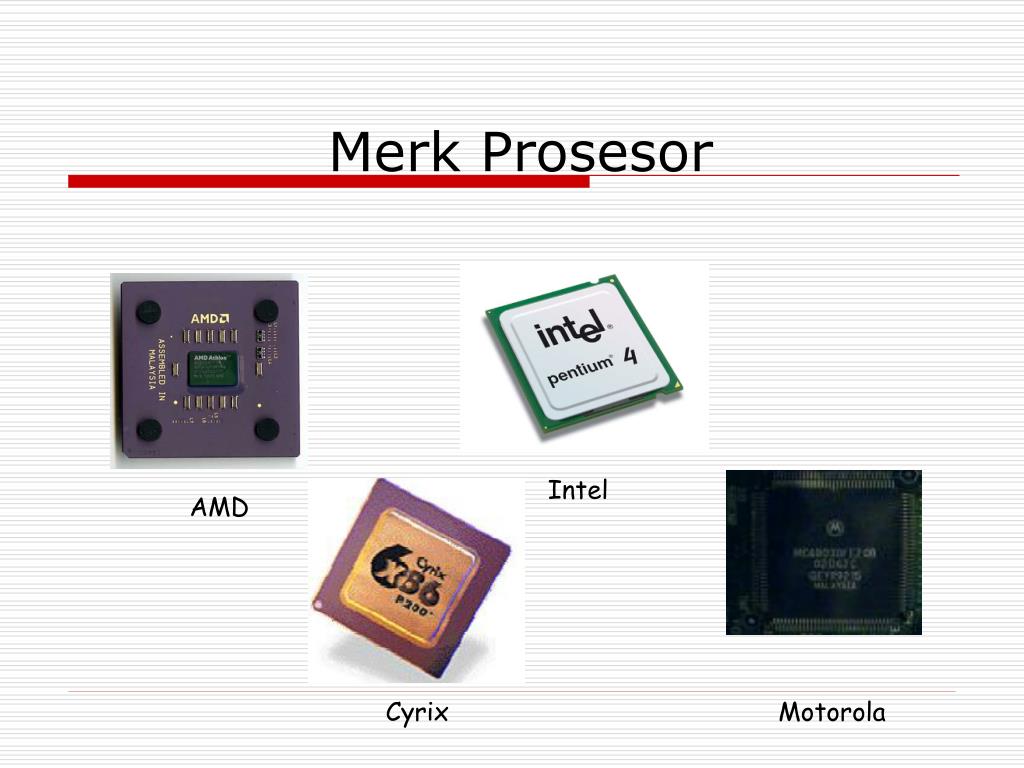

    21. Merk Prosesor Intel AMD Cyrix Cyrix Motorola

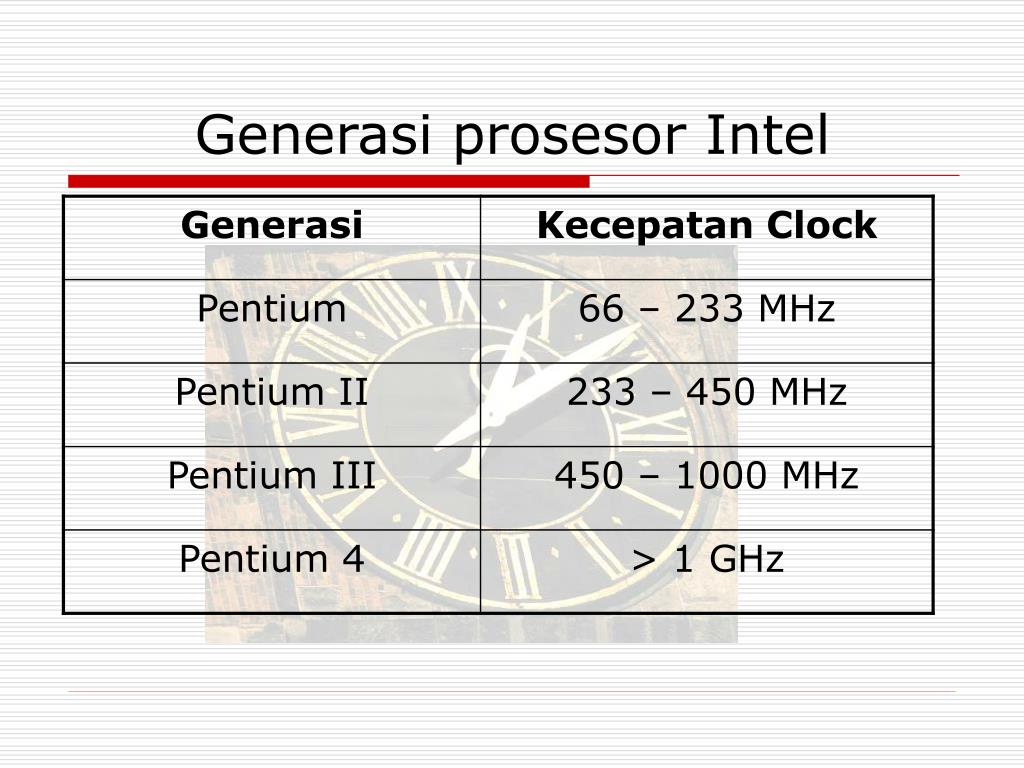

    22. Generasi prosesor Intel

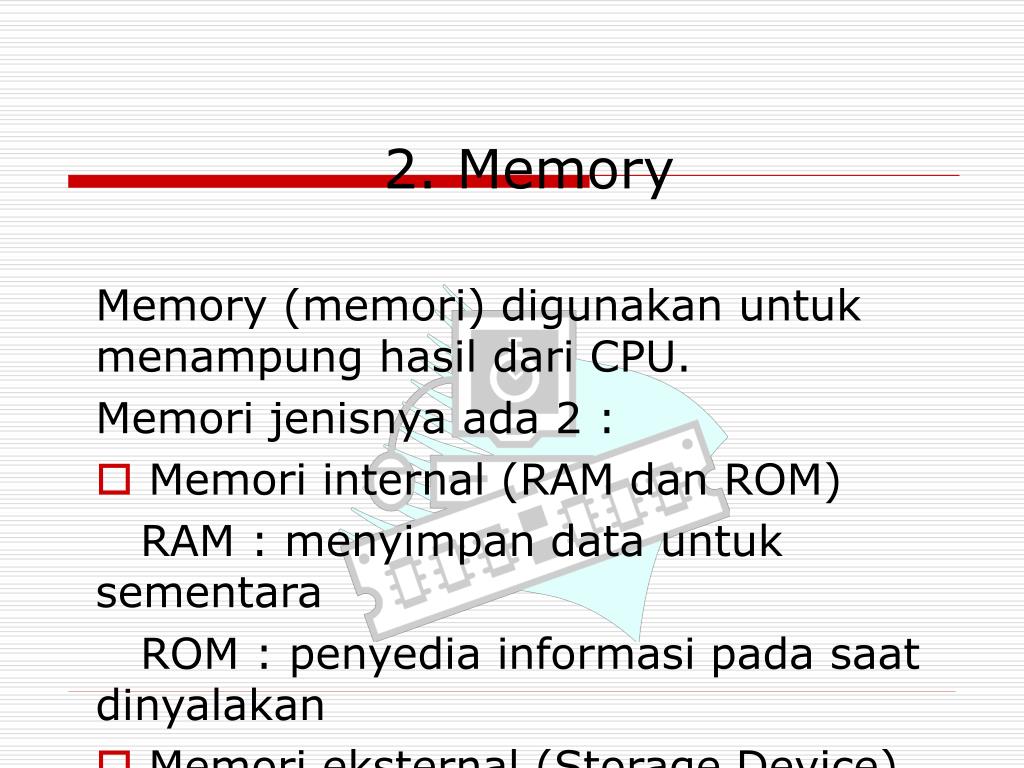

    23. 2. Memory Memory (memori) digunakan untuk menampung hasil dari CPU. Memori jenisnya ada 2 : • Memori internal (RAM dan ROM) RAM : menyimpan data untuk sementara ROM : penyedia informasi pada saat dinyalakan • Memori eksternal (Storage Device)

    24. Jenis Memory Internal Chip BIOS/ Keping ROM Keping RAM

    25. Hal yang mempengaruhi memory • Kapasitas Memory Dinyatakan dalam satuan data (MB, GB dst) • Kecepatan Bus Clock Dinyatakan dalam satuan clock (MHz)

    26. 3. Card • Sifatnya disesuaikan kebutuhan pengguna. • Jika komponennya menyatu dengan MOBO sifatnya “onboard”. Umumnya jenis-jenis kartu : • Kartu grafik (graphic card) • Kartu suara (sound card) • Kartu jaringan (Ethernet/LAN card)

    27. Graphic Card Sound Card LAN Card

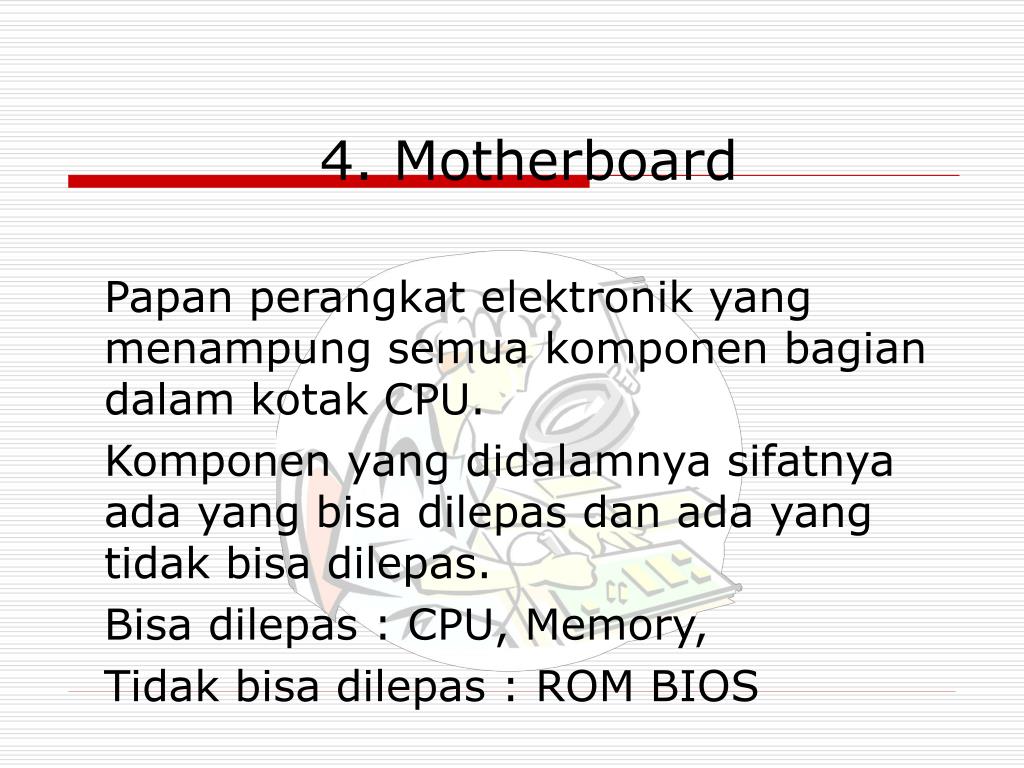

    28. 4. Motherboard Papan perangkat elektronik yang menampung semua komponen bagian dalam kotak CPU. Komponen yang didalamnya sifatnya ada yang bisa dilepas dan ada yang tidak bisa dilepas. Bisa dilepas : CPU, Memory, Tidak bisa dilepas : ROM BIOS

    29. Motherboard Outside Power Supply Casing Fan Motherboard

    30. Motherboard Inside

    31. Port Socket Processor Slot Card ROM BIOS Slot Memory Baterai CMOS Power Connector IDE Connector

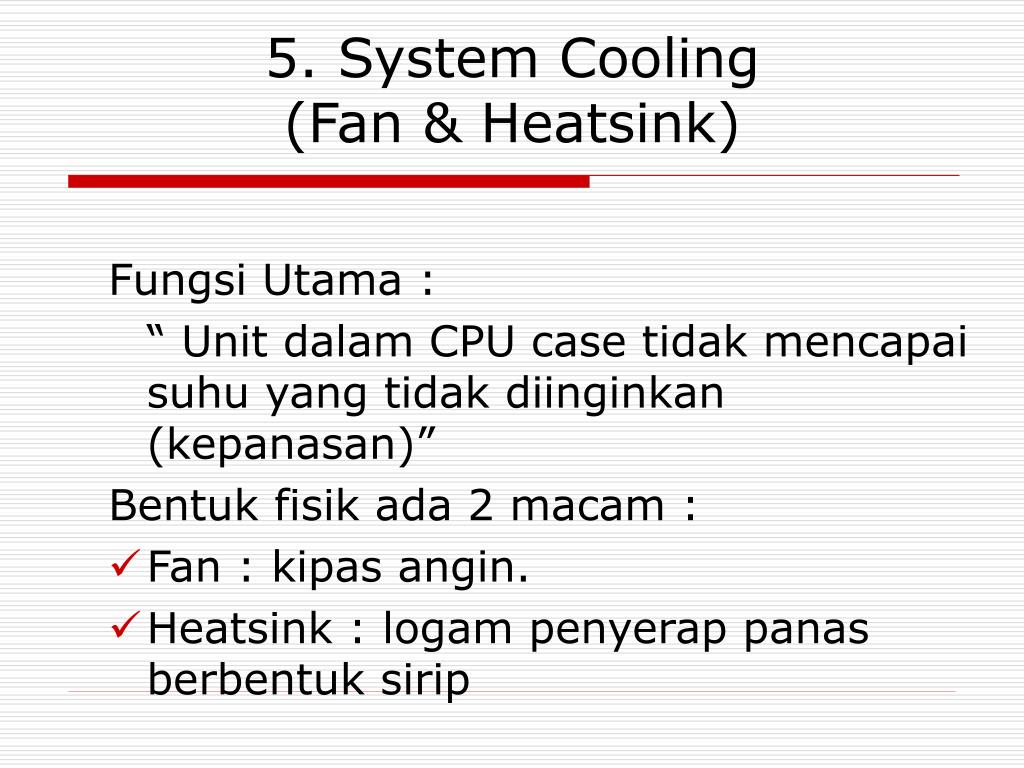

    32. 5. System Cooling (Fan & Heatsink) Fungsi Utama : “ Unit dalam CPU case tidak mencapai suhu yang tidak diinginkan (kepanasan)” Bentuk fisik ada 2 macam : • Fan : kipas angin. • Heatsink : logam penyerap panas berbentuk sirip

    33. Penggunaan Fan Processor

    34. 5Hardware III (Perangkat Keras)

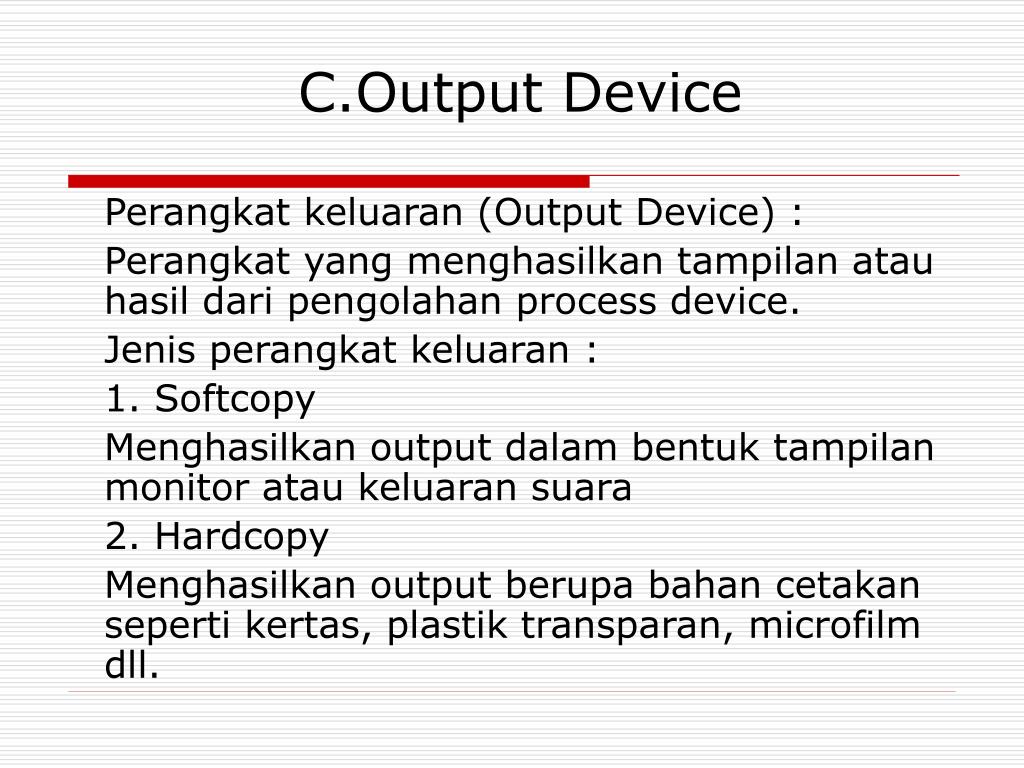

    35. C.Output Device Perangkat keluaran (Output Device) : Perangkat yang menghasilkan tampilan atau hasil dari pengolahan process device. Jenis perangkat keluaran : 1. Softcopy Menghasilkan output dalam bentuk tampilan monitor atau keluaran suara 2. Hardcopy Menghasilkan output berupa bahan cetakan seperti kertas, plastik transparan, microfilm dll.

    36. 1. Monitor Berdasarkan teknologi pembuatannya : CRT (Cathode Ray Tube) Layar datar (LCD dan Plasma)

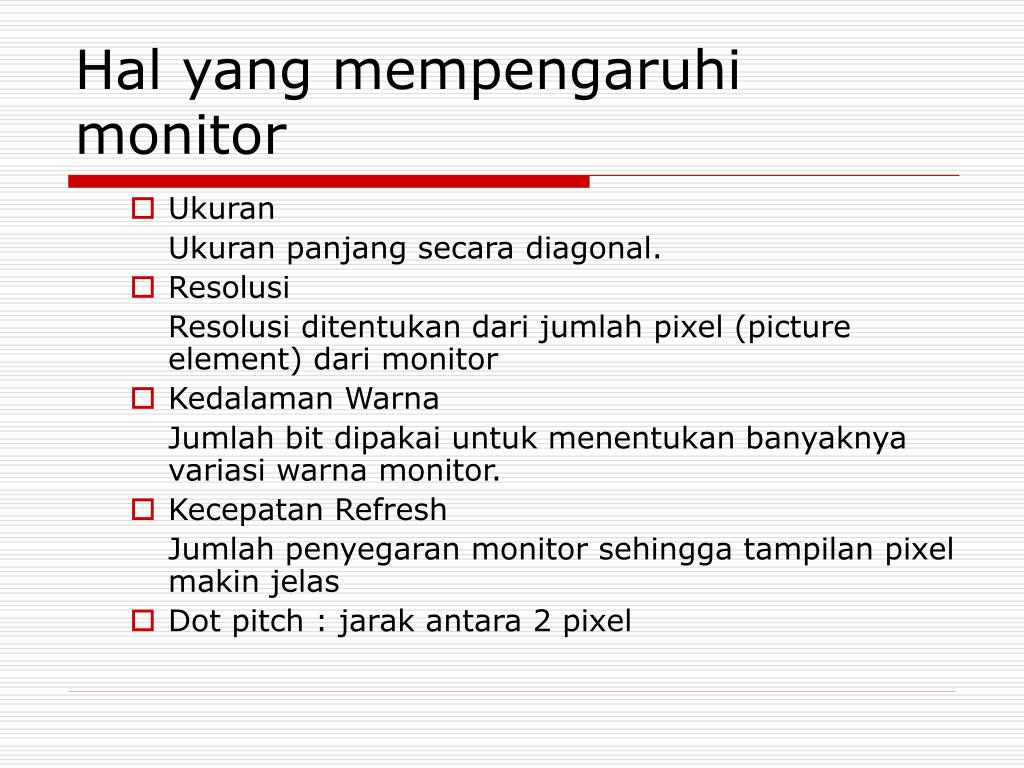

    37. Hal yang mempengaruhi monitor • Ukuran Ukuran panjang secara diagonal. • Resolusi Resolusi ditentukan dari jumlah pixel (picture element) dari monitor • Kedalaman Warna Jumlah bit dipakai untuk menentukan banyaknya variasi warna monitor. • Kecepatan Refresh Jumlah penyegaran monitor sehingga tampilan pixel makin jelas • Dot pitch : jarak antara 2 pixel

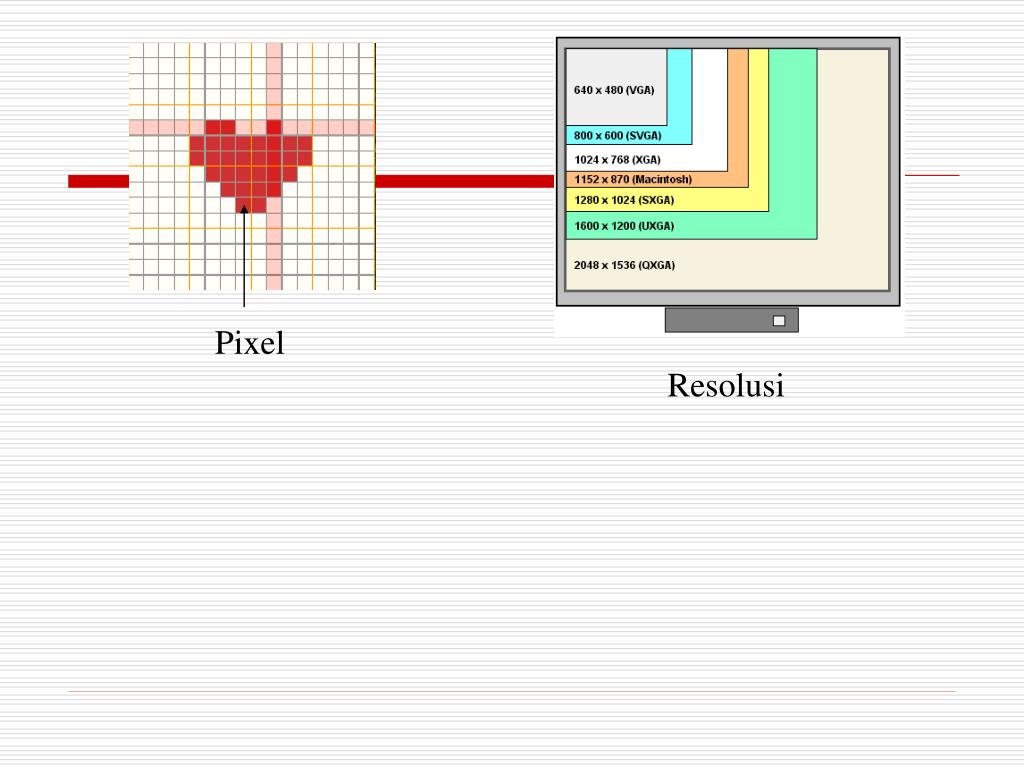

    38. Pixel Resolusi

    39. 2. Speaker Subwoofer Speaker Controller Satellite

    40. 3. Printer Jenis printer berdasarkan teknologi cetakan : • Impact Memukulkan sekelompok pin (jarum)ke pita. • Ink-jet Menggunakan tinta disemprot ke bagian kertas • Laser Menggunakan toner ditembakkan dengan laser • Plotter Dipakai untuk mencetak kertas yang lebih besar dari printer.

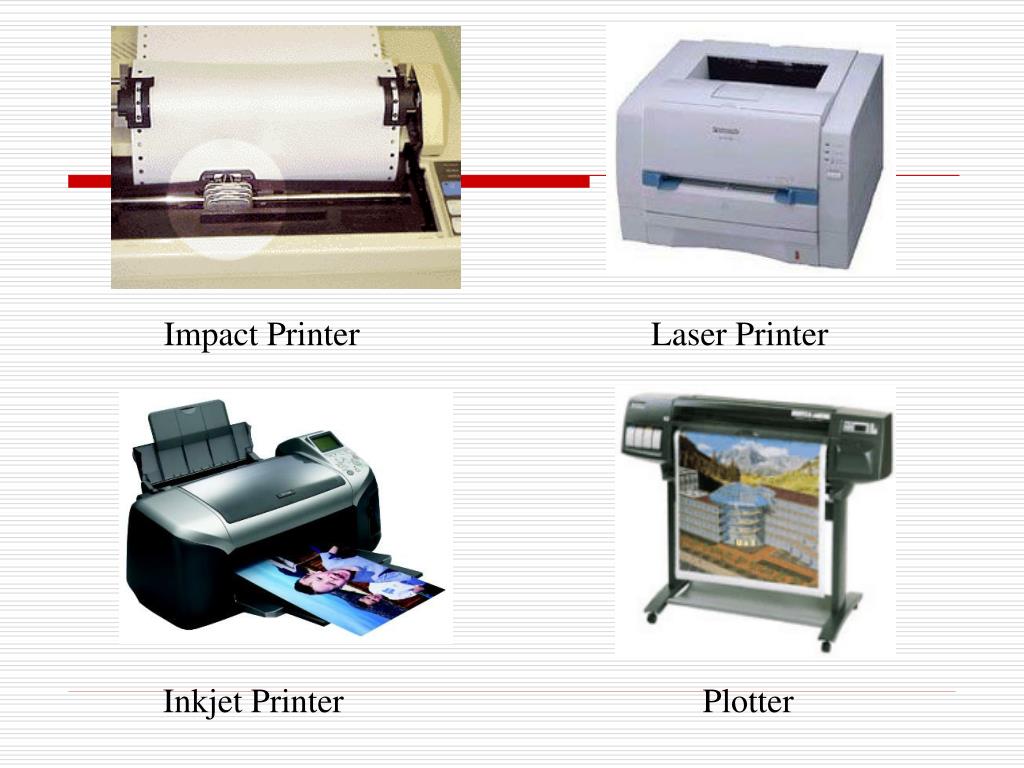

    41. Impact Printer Laser Printer Inkjet Printer Plotter

    42. 6Hardware IV (Perangkat Keras)

    43. Storage Device (External Memory) Perangkat Penyimpanan Jenisnya adalah : • Floppy Disc • Hard Disc • Compact Disc • Flash Disc

    44. 1. Floppy Disk Media penyimpanan yang berupa piringan magnetik dilapisi plastik. Berdasarkan ukuran ada 3 jenis : 8 inci 3.5 inci 5.25 inci

    45. Disc Protection & Capacity DD : 360 KB HD : 1.2 MB DD : 720 KB HD : 1.44 MB

    46. Floppy Disk Gallery Floppy Disk Drive Floppy Disk

    47. 2. Hard Disk Media penyimpanan menggunakan lempengan-lempengan logam. Hal-hal yang mempengaruhi kemampuan Hard disk : • Kecepatan Proses Penyimpanan (RPM) • Kapasitas Penyimpanan (MB/GB)

    48. Merk Harddisk di Indonesia Maxtor Western Digital Seagate
