  1. TCP报文格式

  2. TCP报文 • TCP报文是TCP层传输的数据单元，也称为报文段

  3. 0 4 10 16 24 31 源端口 目的端口 序号 确认号 首部长度 保留 码元比特 窗口 校验和 紧急指针 填充 选项（可选） 数据 …… TCP报文首部格式

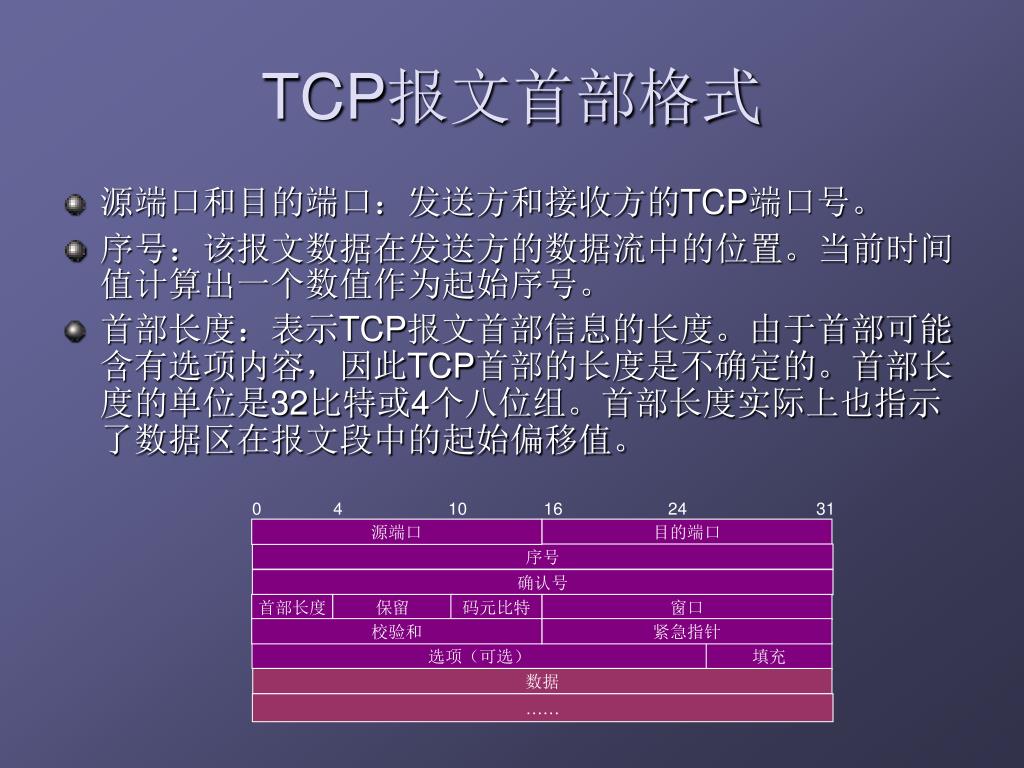

  4. 0 4 10 16 24 31 源端口 目的端口 序号 确认号 首部长度 保留 码元比特 窗口 校验和 紧急指针 填充 选项（可选） 数据 …… TCP报文首部格式 • 源端口和目的端口：发送方和接收方的TCP端口号。 • 序号：该报文数据在发送方的数据流中的位置。当前时间值计算出一个数值作为起始序号。 • 首部长度：表示TCP报文首部信息的长度。由于首部可能含有选项内容，因此TCP首部的长度是不确定的。首部长度的单位是32比特或4个八位组。首部长度实际上也指示了数据区在报文段中的起始偏移值。

  5. 0 4 10 16 24 31 源端口 目的端口 序号 确认号 首部长度 保留 码元比特 窗口 校验和 紧急指针 填充 选项（可选） 数据 …… TCP报文首部格式 码元比特：6比特 • URG、ACK、PSH、RST、SYN、FIN。 • URG表示紧急指针字段有效； • ACK置位表示确认号字段有效； • PSH表示当前报文需要请求推（push）操作； • RST置位表示复位TCP连接； • SYN用于建立TCP连接时同步序号； • FIN用于释放TCP连接时标识发送方比特流结束

  6. 0 4 10 16 24 31 源端口 目的端口 序号 确认号 首部长度 保留 码元比特 窗口 校验和 紧急指针 填充 选项（可选） 数据 …… TCP报文首部格式 • 窗口：窗口通告值。发送方根据接收的窗口通告值调整窗口大小。 • 紧急指针：如果TCP通信中，一方有紧急的数据（例如中断或退出命令）需要尽快发送给接收方，并且让接收方的TCP协议尽快通知相应的应用程序，可以将URG置位，并通过紧急指针指示紧急数据在报文段中的结束位置。 • 校验和：与UDP校验和计算方法相同，同样需要包含伪首部。伪首部中的协议类型值为6。 • 选项：用于TCP连接双方在建立连接时协商最大的报文段长度MSS（Maximum Segment Size）。 • 填充：为了使选项字段对齐32比特，可能采用若干位0作为填充数据。

  7. 本节结束
