1. Презентация Компании ООО “НД ТЕХНОЛОДЖИ”: “Ультразвуковые стационарные и портативные уровнемеры. Опыт эксплуатации в Украинеи за рубежом”. Украина, Киев, 2013

2. План презентации: 1. Цели применения современного уровнемера (зачем покупают) 2. Обзор рынка уровнемеров Украины, используемые технологии 3. Особенности ультразвукового метода измерения уровня 4. Обзор моделей ультразвуковых уровнемеров и ПО 5. Технические характеристики ультразвуковых уровнемеров 6. Конструктивные особенности электроакустических преобразователей 7. Сертификаты и разрешительные документы 8. Опыт эксплуатации уровнемеров, осуществленные проекты

3. 1. Цели применения современного уровнемера Зачем покупают уровнемер: • повышение точности измерений; • исключение возможностей субъективных ошибок при измерении; • автоматизация процесса измерения – отказ от метрштока; • использование измеренных данных в автоматизированных учетных системах; • получение информации о плотности продукта; • использование как сигнализатора в системе РВЧС; • использование как инструмента для автоматической калибровки резервуаров; • непрерывное наблюдение за жизненным циклом резервуара и продукта • в нем за весь период хранения

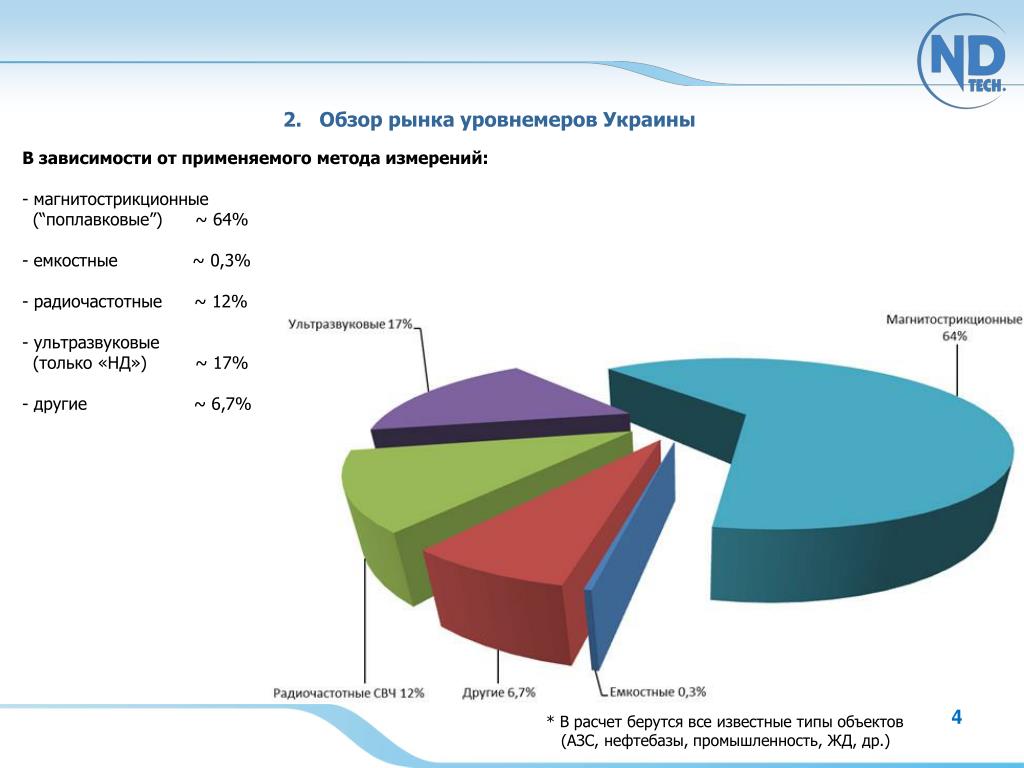

4. 2. Обзор рынка уровнемеров Украины • В зависимости от применяемогометода измерений: • магнитострикционные • (“поплавковые”)~ 64% • емкостные ~ 0,3% • - радиочастотные ~ 12% • - ультразвуковые • (только «НД») ~ 17% • - другие ~ 6,7% * В расчет берутся все известные типы объектов (АЗС, нефтебазы, промышленность, ЖД, др.)

5. 2. Обзор рынка уровнемеров Украины • Основные брэнды, используемые в Украине: • - Veeder-Root (TLS…) • OPW (Site Sentinel…) • Струна (ППП…) • «НД» (УУС, УУП…) ~ 27% • - другие производители ~ 17% ~ 56% * В расчет берутся все известные типы объектов (АЗС, нефтебазы, промышленность, ЖД)

6. Особенности ультразвукового метода • измерения уровня Предпосылки создания и развития метода: • конверсия метода из военного производства СССР; • глубокие многолетние теоретические и практические исследования • свойств распространения ультразвука в жидкой среде; • практика применения на сотнях объектов самых разных профилей • и специализаций (АЗС, нефтебазы, коммунальные предприятия, • промышленность и т.д.)

7. Особенности ультразвукового метода • измерения уровня Плюсы применения ультразвука как “измерителя”: • возможность применения бесконтактного метода измерений через металлические • стенки резервуаров; • возможность определения весовых характеристик топлива • стандартизованных видов*, процентного соотношения пропан/бутан • для сжиженного газа; • - отсутствие при реализации метода высоких требований к износостойкости • и прочности конструкций оборудования; • - простота конструкции преобразователей и способа их установки в/на • резервуары, как следствие – простота сервисного обслуживания и упрощенный • регламент сервисной поддержки, отсутствие необходимости дорогостоящего ЗИП; • - срок службы ультразвуковых датчиков не менее 14 лет * Существует возможность идентификации производителя нефтепродукта

8. Особенности ультразвукового метода • измерения уровня Принцип действия ультразвукового метода измерения: • основан на локации отражающей поверхности с помощью ультразвука • через звукопрозрачныесреды; • - уровнемер осуществляет измерение времени между излучением • акустических сигналов и приходом эхосигналов от отражающих поверхностей; • по результатам локации определяется граница раздела сред (уровень • жидкости) или двух несмешиваемых жидкостей с различной плотностью • (уровень подтоварной воды), в случае стратификации – уровни • раздела жидкостей; • самодиагностика – наличие “мерной базы”, автоматической регулировки • уровня усиления сигнала и т.д.

9. Особенности ультразвукового метода • измерения уровня Неоспоримые преимущества ультразвуковых уровнемеров, на которые необходимо обратить внимание: • - межповерочный интервал 2 года (конкуренты – 1 год); • периодические поверки могут проходить прямо на объекте - • для этого разработан специальный имитатор и поверку можно • проводить без демонтажа зондов, аттестованная методика • поверки зондов (конкуренты – демонтаж и вывоз); • центральный блок уровнемера унифицированный: к одному может • быть одновременно подключено до 64 зондов различного типа • (погружные, накладные, воздушные, зонды OPW); • - отсутствие подвижных частей, исключение механического износа

10. 4. Обзор моделей ультразвуковых уровнемеров Уровнемеры с НАКЛАДНЫМИ электроакустическими преобразователями: • - используются для бесконтактного измерения уровня жидкости • и оценки плотности; • являются незаменимыми для контроля резервуаров со сжиженным • газом или ядовитыми агрессивными жидкостями; • позволяют производить измерения без вскрытия цистерн на ЖД-транспорте; • - при работе с газом – определение соотношения пропан/бутан Стационарный уровнемер УУС-00* с накладными преобразователями Портативный уровнемер УУП для ЖД-цистерн** * аналогов в Украине не существует ** возможно оценочное измерение плотности продукта без вскрытия емкости

11. 4. Обзор моделей ультразвуковых уровнемеров

12. 4. Обзор моделей ультразвуковых уровнемеров Уровнемеры с ПОГРУЖНЫМИ электроакустическими преобразователями • для оперативного уровня жидкости в стационарных РГС и РВС; • вычисление средневзвешенной по объему плотности*; • измерение уровней раздела двух сред (подтоварной воды); • вычисление массы и объема жидкости; • сигнализация предельных и заданных уровней жидкостей; • определение температурного среза по высоте зонда; • количество обслуживаемых зондов – до 64 * базовый комплект поставки включает в себя функционал расчета плотности

13. 4. Обзор моделей ультразвуковых уровнемеров

14. 4. Обзор моделей ультразвуковых уровнемеров Ультразвуковые СИГНАЛИЗАТОРЫ - применяются для сигнализации предельных и заданных уровней с последующей активацией управляющих цепей КИПиА; - может быть погружной или “воздушный”

15. 4. Обзор моделей ультразвуковых уровнемеров Прикладное программное обеспечение ND-UUS • - позволяет контролировать • параметры • в режиме on-line; • мониторинг нестандартных • и аварийных ситуаций; • удаленный доступ; • контроль параметров: • - уровень • - объем • - плотность • - масса • - температура • - скорость звука* • - уровень подтоварной воды • - уровень отложений на дне * Контролировать скорость звука важно для предотвращения несанкционированного смешивания

16. 4. Обзор моделей ультразвуковых уровнемеров Прикладное программное обеспечение ND-UUS • - сравнение “книжных” • и фактических параметров • поступления/изъятия • топлива • функционал автокалибровки • резервуаров для • определения: • дефект резервуара или • несанкционированное • изъятие топлива на данной • высоте взлива • работа с факторами при • оценке ситуаций (см. далее)

17. 4. Обзор моделей ультразвуковых уровнемеров Прикладное программное обеспечение ND-UUS (ND-OIL, ND-OFFICE): факторы мониторинга нестандартных ситуаций Отсутствие продаж топлива по АЗС и по отдельным ТРК (пистолетам); 2. Длительная пересменка на АЗС; 3. Отсутствие связи учетной системы с уровнемером; 4. Нетипичное изменение температуры в резервуаре; 5. Нетипичное изменение средней плотности в резервуаре; 6. Изменение уровня подтоварной воды в резервуаре; 7. Допустимый уровень подтоварной воды в резервуаре; 8. Изменение фактического остатка между сменами (при пересменке); 9. Превышение нормы скорости роста разницы фактического и книжного количества топлива; 10. Превышение нормы отклонения разности фактического и книжного количества топлива; 11. Несоответствие расчетной и фактической плотности топлива до слива и после; 12. Несоответствие расчетного и фактического объема топлива до слива и после; 13. Несоответствие расчетной и фактической массы топлива до слива и после

18. 4. Обзор моделей ультразвуковых уровнемеров Прикладное программное обеспечение ND-UUS • возможность работы • с мнемосхемами; • on-line отображение • параметров • наполненности • резервуаров АЗС • или нефтебазы

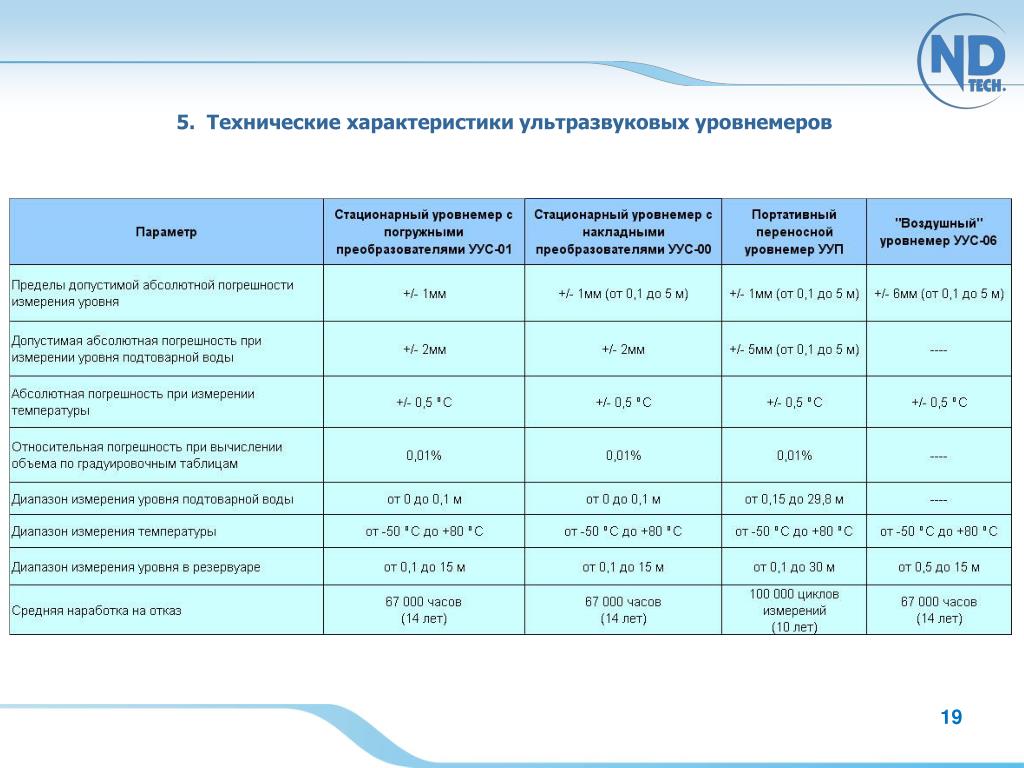

19. 5. Технические характеристики ультразвуковых уровнемеров

20. 6. Конструктивные особенности электроакустических преобразователей • Ультразвуковая измерительная система состоит из: - центральный блок (для установки в операторской); - блок УУС (для установки в зоне хранения); - набор ультразвуковых преобразователей: - погружной преобразователь (П25Т); - накладной преобразователь (П1, П5)

21. 6. Конструктивные особенности электроакустических преобразователей Контрукцияпогружногопреобразователя (зонда) • - тип преобразователя – погружной; • устанавливается в горловину диаметром не менее 85 мм; • маркировка взрывозащиты преобразователя 0ЕxiaIIBT4,электроники в гермоотсеке преобразователя 1ЕxibIIBT4; • краткое описание электроакустического преобразователя: • для крепления предусмотрен фланец, фиксирующийся при установке на зонде; на верхнем торце металлической штанги расположен гермоотсек с блоком электроники; преобразователь представляет собой сборную конструкцию, основой которой является штанга; внутри штанги расположены термодатчики, равномерно распределенные по ее длине; к нижнему торцу штанги приварен блок пьезодатчиков, в котором расположены два пьезоэлемента, один из которых обеспечивает измерение уровня и скорости звука в жидкости, а второй обеспечивает измерение уровня подтоварной воды; к штанге над верхним пьезоэлементом специальными прижимами крепится звуковод в виде трубы с прорезями; звуковод заполнен жидкостью; для измерения скорости распространения звука в контролируемой жидкости внутри звуковода расположены специальные отражатели (маркеры).

22. 6. Конструктивные особенности электроакустических преобразователей Установка погружных зондов в РГС и РВС • преобразователь П25Т устанавливается • на верхний штуцер резервуаров РГС - преобразователь П25 устанавливается на зачистной люк резервуаров РВС; - возможна установка сверху;

23. 6. Конструктивные особенности электроакустических преобразователей Способы монтажа накладных преобразователей - накладные преобразователи устанавливаются на наружную поверхность резервуара при помощи магнитно-клеевого устройства установки; - установка, монтаж, метрологическая поверка без остановки производственного процесса (нет необходимости вскрывать резервуар, сбрасывать давление или сливать жидкость) • Внешнее размещение преобразователей на емкости: • для бесконтактного определения • уровня жидкости (2); • - измерения скорости звука в жидкости (1)

24. 6. Конструктивные особенности электроакустических преобразователей Условия измерения для газа • - стенки цистерн (резервуаров) должны быть однослойными, • толщина не более 50 мм; • стенки должны быть изготовлены из металла или других звукопрозрачных • материалов; • конструкция цистерн (резервуаров) должна обеспечивать доступ • к их донной части; • на дне цистерн (резервуаров) должен отсутствовать значительный • слой звуконепрозрачных отложений; • наличие градуировочных таблиц; • отсутствие внутренних конструкций

25. 7. Сертификаты и разрешительные документы • Все модели уровнемеров внесены в Государственные реестры средств • измерительной техники Украины, Беларуси, Молдовы, России и Казахстана; • имеют все необходимые разрешительные документы для эксплуатации • в указанных странах; • Все уровнемеры имеют взрывозащитное исполнение: подтверждено • “Свидетельством о взрывозащите” (г. Донецк, Испытательный сертификационный • центр взрывозащищенного электрооборудования); • Все уровнемеры соответствуют требованиям нормативных документов по охране • труда на химически-опасных объектах, а именно: • 1. “Правила безопасности для производств основной химической промышленности”; • 2. “Правила безопасности при производстве, хранении, транспортировке • и применении хлора”; • 3. “Правила устройства и безопасной эксплуатации сосудов, работающих под давлением”

26. 8. Опыт эксплуатации в Украине и странах СНГ Крупнейшие проекты по поставке уровнемеров: ТЭС Клиенты ООО “НД ТЕХНОЛОДЖИ”по поставке уровнемеров на АЗС и нефтебазы: ТК «НЕФТЕК-ОИЛ», ООО «БРСМ-НАФТА», ООО «АЗОВНЕФТЕПРОДУКТ», «UPG»; I.C.S. “PETROM MOLDOVA”, ООО «ИРПЕНЬНЕФТЕПРОДУКТ», ООО «АТАН-КРЫМ», WOG, ТНК-ВР Другие проекты ООО “НД ТЕХНОЛОДЖИ”: • Центральная энергетическая таможня Украины, Грузинская таможенная служба; • охранные и метрологические службы АО “Лисичанскнефтеоргсинтез”,“Херсоннефтепереработка”, “Кременчугский НПЗ”, ОАО “АЗОТ” гг. Черкасы, Днепродзержинск, Северодонецк, Ровно; • Долинский, Гнединцевский, Яблунивский и Селецинский газоперерабатывающие заводы; • Киевводоканал. *Подробно на сайтах www.technology.nd.uaили www.nd.ua
