  1. ФГУ «Российский научный центр рентгенорадиологии Росмедтехнологий» Кафедра лучевой диагностики ФГУ Учебно-научный медицинский центр Управления делами Президента РФ Роль соноэластографии вдифференциальной диагностике заболеваний яичников

  2. Рак яичников занимает 7-е место в структуре общей онкологической заболеваемости и третье место среди гинекологических опухолей после рака тела и шейки матки. В России показатель заболеваемости раком яичников в последнее десятилетие увеличился на 8,5%

  3. Принципы эластографии Эластография – технология ультразвукового сканирования, позволяющая провести оценку тканевой эластичности в режиме реального времени при помощи компрессии ультразвуковым датчиком компрессия Определение жесткости ткани стало возможным благодаря различной степени деформации ткани: - Плотную ткань деформировать трудно; - Мягкая ткань легко подвергается деформации датчик образование мягкая ткань плотная ткань

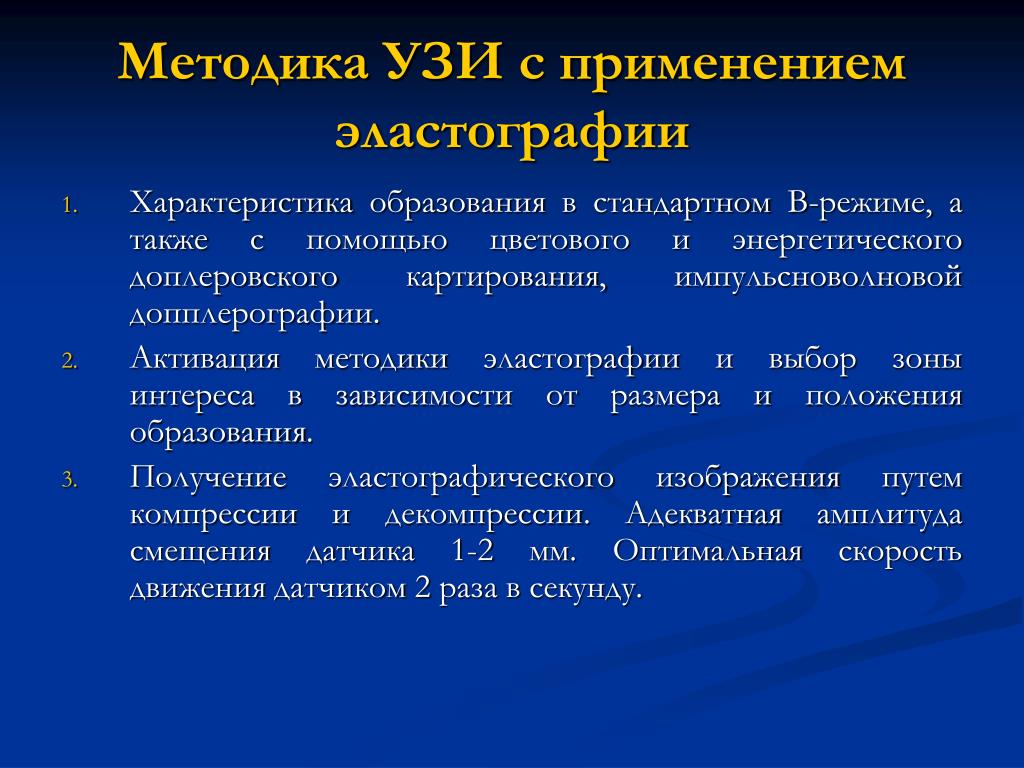

  4. Методика УЗИ с применением эластографии • Характеристика образования в стандартном В-режиме, а также с помощью цветового и энергетического доплеровского картирования, импульсноволновой допплерографии. • Активация методики эластографии и выбор зоны интереса в зависимости от размера и положения образования. • Получение эластографического изображения путем компрессии и декомпрессии. Адекватная амплитуда смещения датчика 1-2 мм. Оптимальная скорость движения датчиком 2 раза в секунду.

  5. Цель определить возможности ультразвуковой эластографии в дифференциальной диагностике доброкачественных и злокачественных заболеваний новообразований яичников .

  6. 1.Оптимальная компрессия 3-4 балла по 5 бальной шкале • 2.Включение в зону интереса ¾ референтной неизмененной ткани с целью сравнительной характеристики • 3.Оценка результата по степени жесткости ,сжимаемости ткани • 4.Сравнение изображения пораженного яичника с неизмененным .

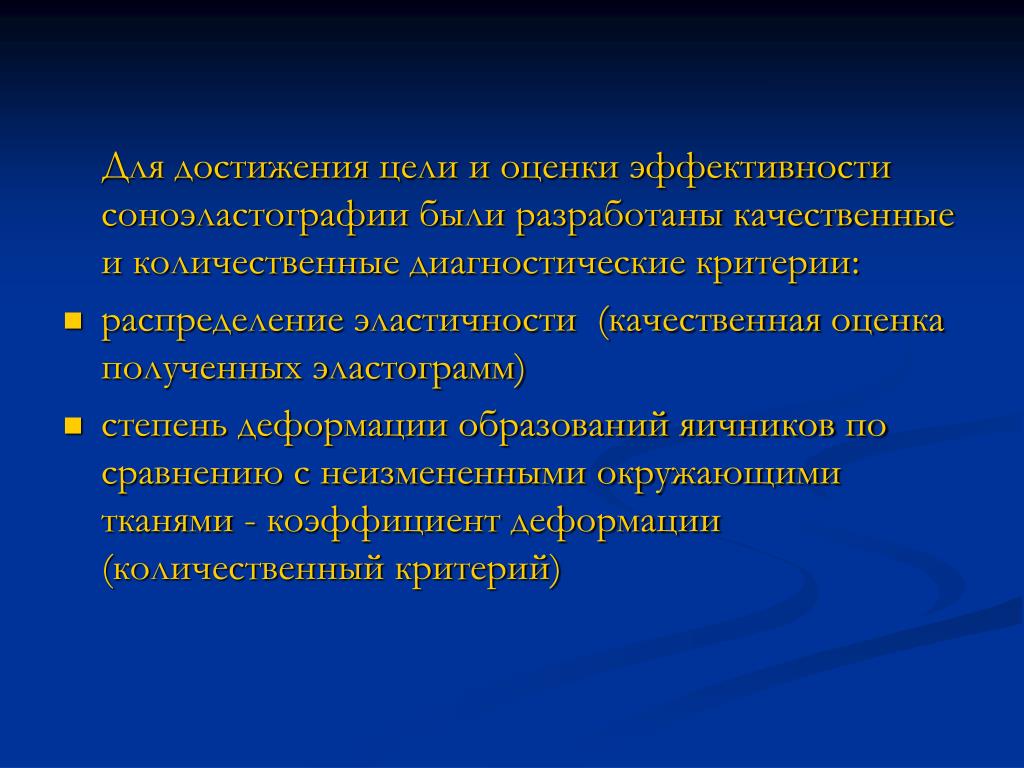

  7. Для достижения цели и оценки эффективности соноэластографии были разработаны качественные и количественные диагностические критерии: распределение эластичности (качественная оценка полученных эластограмм) степень деформации образований яичников по сравнению с неизмененными окружающими тканями - коэффициент деформации (количественный критерий)

  8. Усовершенствование классификации эластографических изображений 1 тип 6 тип 2 тип 3 тип 7 тип 4 тип 5 тип

  9. Соноэластограма неизмененного правого яичника у женщины репродуктивного возраста: а) на 5 день менструального цикла; б) доминантный фолликул на 12 день менструального цикла.

  10. Соноэластограмма левого яичника с желтым телом, 2-я фаза менструального цикла.

  11. Cоноэластограммы эндометриоидных кист яичника: а) «молодая» киста возрастом не более 6 месяцев с момента возникновения; б) «старая» киста. Пациентка наблюдается по поводу данной кисты около 2 лет.

  12. Соноэластограммы серозной папиллярной цистаденомы. Эластичное содержимое с отдельными плотными элементами и эластичной капсулой.

  13. Эластограммы зрелых тератом яичника: а) тератома с преимущественными плотными включениями, эластичная капсула по периферии; б) тератома с жировым содержимым, эластичная капсула.

  14. Эластограмма муцинозной цистаденомы яичника. Мозаичное содержимое с эластичной капсулой.

  15. Соноэластограмма фибромы яичника. Преимущественно плотное содержимое.

  16. Цистаденофиброма яичника. Плотный папиллярный компонент и эластичная капсула.

  17. Соноэластограмма серозной папиллярной цистаденокарциномы яичника 1 стадии. Плотное содержимое папиллярного компонента. Участки уплотнения капсулы яичника, картирующиеся синим в области нижнего полюса измененного яичника.

  18. Соноэластограмма рака яичника с распространением за капсулу.

  19. Соноэластограмма распространенного рака яичника.

  20. Соноэластограмма светлоклеточной цистаденокарциномы яичника 1 стадии.

  21. Выводы 1. Диагностика заболеваний яичников должна быть комплексной, состоящей из клинического обследования, лабораторных ,ультразвукового и патоморфологического исследований. 2. Уточняющая диагностика в сложных ситуациях строится на использовании дополнительных технологий, таких как соноэластография.

  22. Выводы 3. Разработаны типы эластографических изображений, характерные для доброкачественных и злокачественных заболеваний. 4. Разработаны количественные критерии для дифференциальной диагностики (значение коэффициента деформации выше 5.5 характерно для злокачественных заболеваний, ниже 5.5 для доброкачественных). 5. Разработанные качественные и количественные эластографические критерии ,которые помогают в сложных случаях , когда даже минимальные отклонения различных критериев играют ключевую роль в постановке правильного диагноза.

  23. Благодарю за внимание!
