전자상거래 원론: 제 10 장

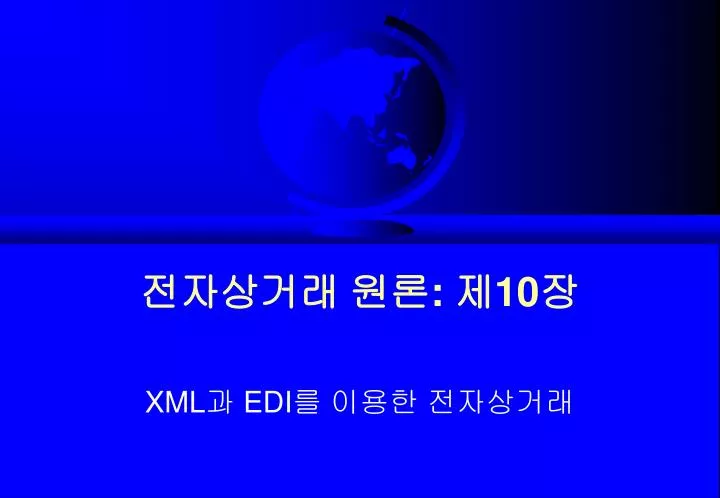

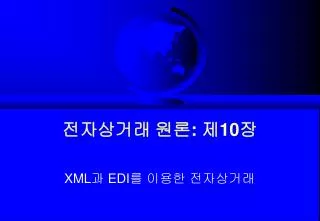

1. 전자상거래 원론: 제10장 XML과 EDI를 이용한 전자상거래

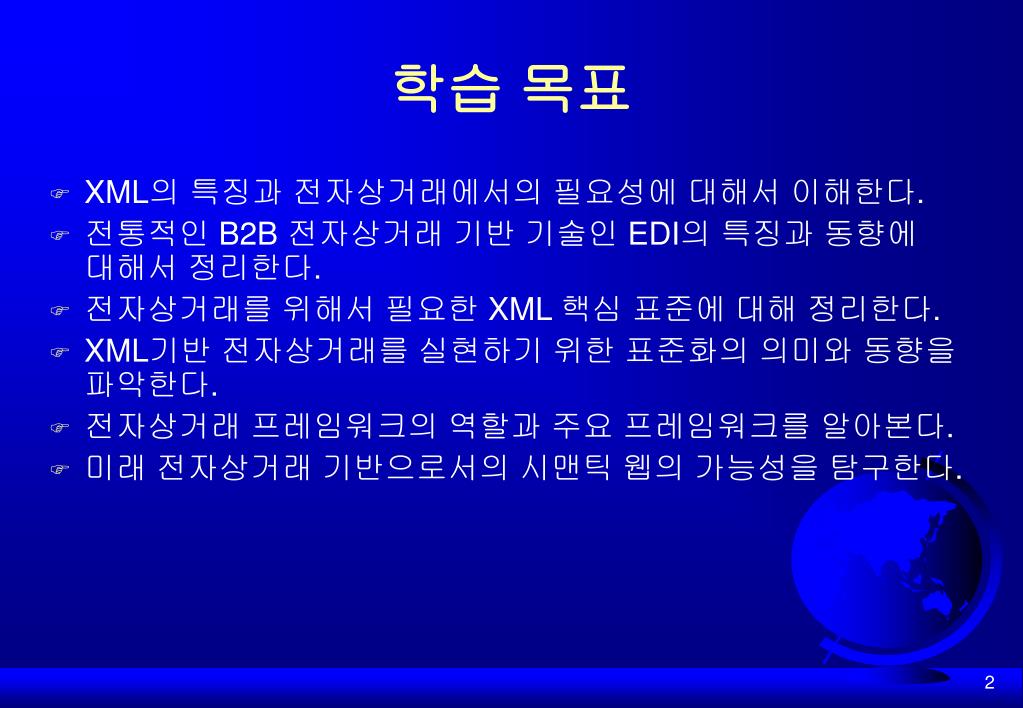

2. 학습 목표 • XML의 특징과 전자상거래에서의 필요성에 대해서 이해한다. • 전통적인 B2B 전자상거래 기반 기술인 EDI의 특징과 동향에 대해서 정리한다. • 전자상거래를 위해서 필요한 XML 핵심 표준에 대해 정리한다. • XML기반 전자상거래를 실현하기 위한 표준화의 의미와 동향을 파악한다. • 전자상거래 프레임워크의 역할과 주요 프레임워크를 알아본다. • 미래 전자상거래 기반으로서의 시맨틱 웹의 가능성을 탐구한다.

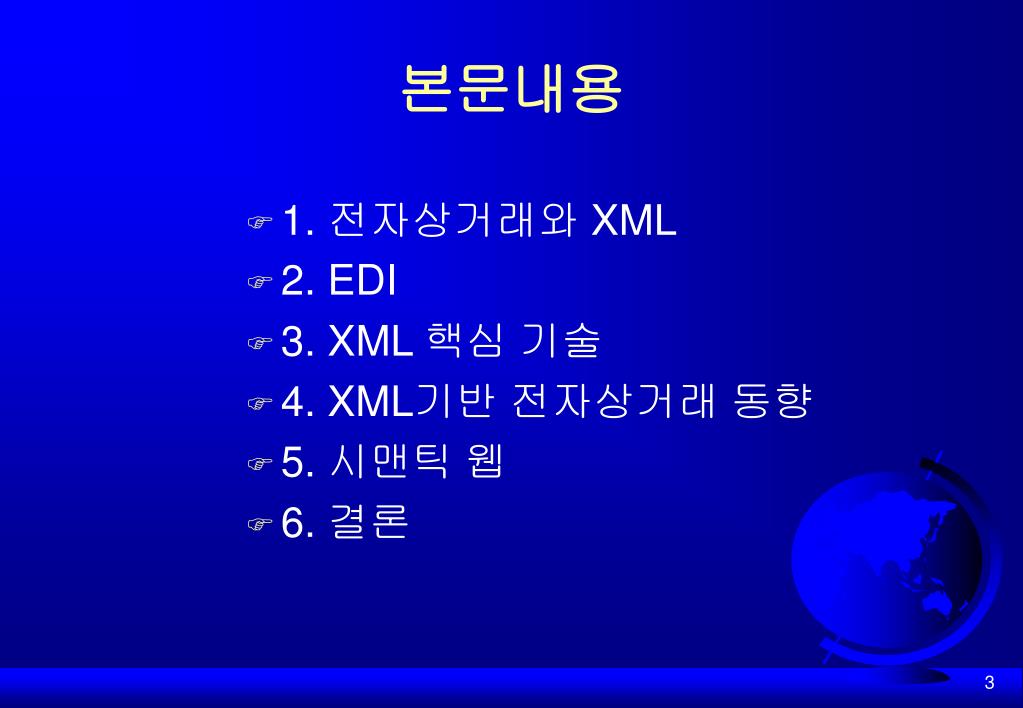

3. 본문내용 • 1. 전자상거래와 XML • 2. EDI • 3. XML 핵심 기술 • 4. XML기반 전자상거래 동향 • 5. 시맨틱 웹 • 6. 결론

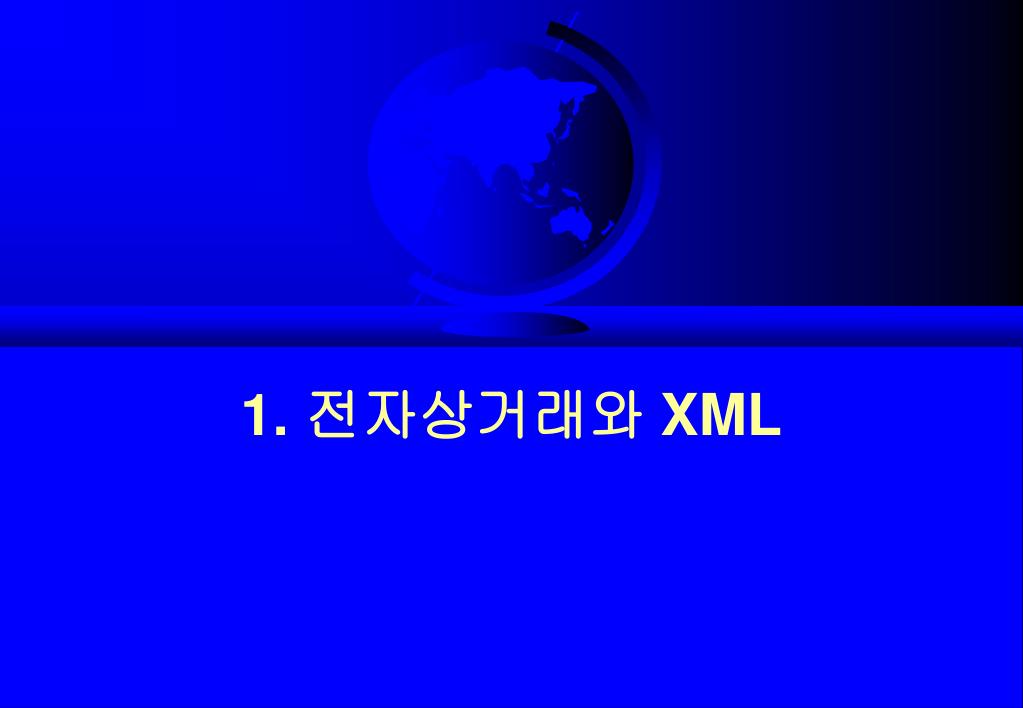

4. 1. 전자상거래와 XML

5. HTML과 XML XML DTD(Document Type Definition) <!ELEMENT Catalog (Book)+> <!ELEMENT Book (Title,Price)> <!ELEMENT Title (#PCDATA)> <!ELEMENT Price (#PCDATA)> <!ATTLIST Price Unit (W|Y|D) ”W"> Simplification SGML DTD Validation Validation Well-Formed / Validated XML Document HTML XSL <Catalog> <Book> <Title>백과사전</Title> <Price Unit=”W">10000</Price> </Book> </Catalog> <table> <tr> <td>백과사전</td> <td>10000원</td> </tr> </table> Conversion Presentation Store / Manimpulation

6. XML의 특성 비교 기준 XML SGML HTML SGML을 단순화한 것으로 사례정의 가능 최초의 마크업 표준으로 사례정의 가능 SGML로 정의된 한 사례 상호관계 불가능 (비표준 확장 가능) 확장성 가능 (DTD정의) 가능 (DTD 정의) 단순 복잡도 다소 복잡 매우 복잡 1986년 ISO8879 표준 표준화 V1.0 권고안 (1998.2) 등 V4.01 권고안 (1999) IE5.* 전용 범용 브라우져 가능 불가능 데이터 공유 가능 XSL DSSSL 스타일 처리 CSS 전자상거래 용 도 문서화 프리젠테이션 웹 변화의기본 틀 표준화 주도 기업 경쟁력의 기준 XML사례로 정의된 XHTML 전 망 CALS문서화

7. Basic XML Standards W3C Recommendations W3C Proposed Recommendations • XML 1.0: 1998.2 • MathML 1.0: 1998.4 • SMIL 1.0: 1998.6 • DOM Level 1 1.0 : 1998.10 • Namespaces in XML: 1999.1 • RDF Model and Syntax: 1999.2 • XSLT 1.0 and XPath 1.0: 1999.11 • XHTML 1.0: 2000.1 • RDF Schema: 2000.3 • DOM Level 2 1.0: 2000.11 • XHTML 1.1 - Module-based XHTML: 2001.5 • XLink 1.0 and XPointer 1.0: 2001.6 • SMIL 2.0: 2001.8 W3C Candidate Recommendations W3C Working Drafts W3C Notes

8. XML-Related Acronyms XFRML RosettaNet Reg/Rep UDDI DOM WSDL SOAP SAX Schema UML/XMI DTD BizTalk HRXML ebXML WML XLink XSLT NEWSML BPML FPML XSL XQuery XML Pandora’s Box

9. 2. EDI

10. Traditional EDI EDI-LITE SIMPL-EDI OO Mainstream 1990 UN/EDIFACT 1980 ANSI X.12 GTDI 1970 TDCC 1960 개별기업간

11. EDI System Architecture 기업B 기업A EDI 변환S/W EDI 변환S/W App1 In-house Format In-house Format App2 EDIFACT EDIFACT VAN

12. EDI 계층 구조 EDI Semantic Layer Application-level Services EDIFACT EDI Standard Layer ANSI X.12 Electronic Mail X.435, MIME Point to Point EDI Transport Layer FTP WWW HTTP Physical Layer Dial-up Lines, Internet, X.25

13. EDI Message (PRICAT) UNH+13579+PRICAT:D:96A:UN:EAN006' BGM+9+12345+2' DTM+137:19971116:102' DTM+273:1997111619971215:718' RFF+PL:12333' DTM+171:19971016:102' NAD+BY+5790000000029::9' NAD+SU+5790000000012::9' ... Segments Data Elements

14. EDI 보급률 95% 98% 5% 2% FORTUNE 1000 OVERALL Using EDI EDI Capable

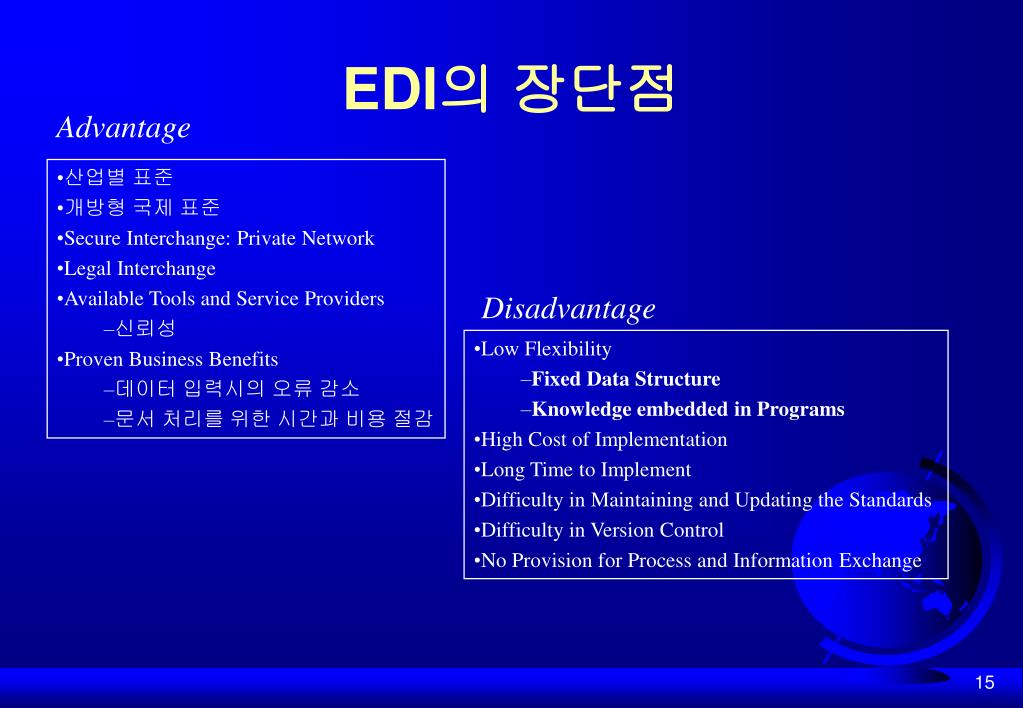

15. EDI의 장단점 Advantage • 산업별 표준 • 개방형 국제 표준 • Secure Interchange: Private Network • Legal Interchange • Available Tools and Service Providers • 신뢰성 • Proven Business Benefits • 데이터 입력시의 오류 감소 • 문서 처리를 위한 시간과 비용 절감 Disadvantage • Low Flexibility • Fixed Data Structure • Knowledge embedded in Programs • High Cost of Implementation • Long Time to Implement • Difficulty in Maintaining and Updating the Standards • Difficulty in Version Control • No Provision for Process and Information Exchange

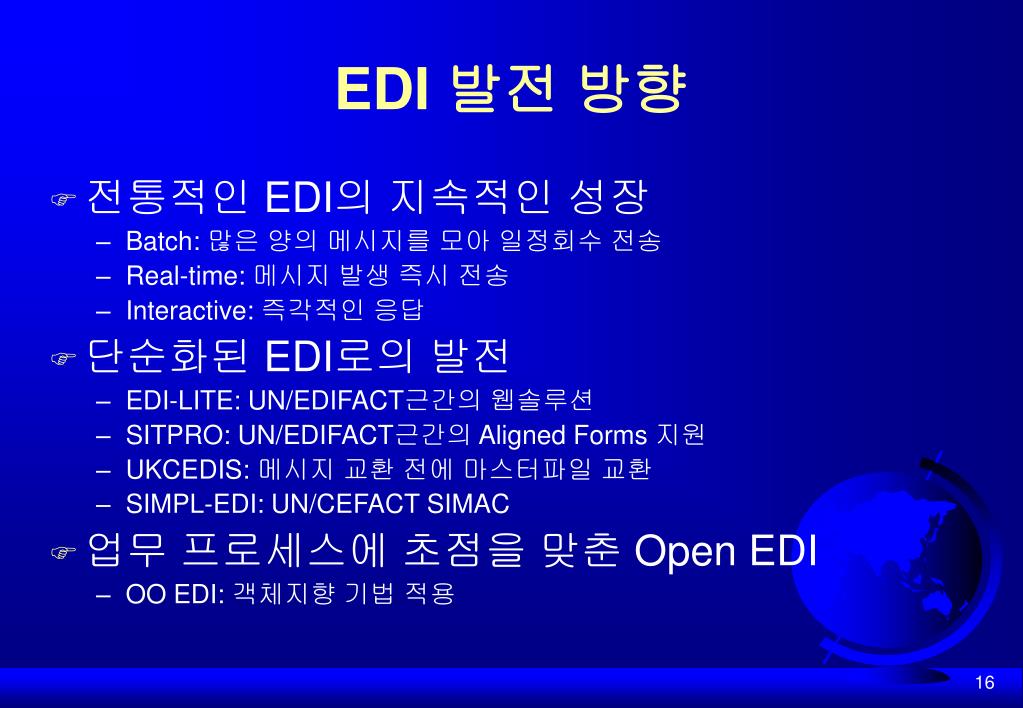

16. EDI 발전 방향 • 전통적인 EDI의 지속적인 성장 • Batch: 많은 양의 메시지를 모아 일정회수 전송 • Real-time: 메시지 발생 즉시 전송 • Interactive: 즉각적인 응답 • 단순화된 EDI로의 발전 • EDI-LITE: UN/EDIFACT근간의 웹솔루션 • SITPRO: UN/EDIFACT근간의 Aligned Forms 지원 • UKCEDIS: 메시지 교환 전에 마스터파일 교환 • SIMPL-EDI: UN/CEFACT SIMAC • 업무 프로세스에 초점을 맞춘 Open EDI • OO EDI: 객체지향 기법 적용

17. 3. XML 핵심 기술

18. XML Prolog XML Declaration • <?xml version=“1.0” encoding=“euc-kr”?> Processing Instruction <?xml-stylesheet type=“text/css” href=“greeting.css”?> XML DTD (Document Type Definition) • <!DOCTYPE greeting [ • <!ELEMENT greeting (#PCDATA)> • ]> 내부 정의 • <!DOCTYPE greeting SYSTEM “hello.dtd”> 외부 정의

19. XML Element Element Content Element Attribute • <Price unit=“W”>1000</Price> Start Tag Start Tag Empty Element <image src=“lake.jpg”></image> <image src=“lake.jpg” /> Attribute Name Attribute Value Attribute • <Quotation text=‘He said, “Not that!”’ /> <Person height=“5&apos;6&quot;” /> Generic Entity Reference 주의: 엘리먼트 이름과 속성이름은 대소문자를 구분합니다.

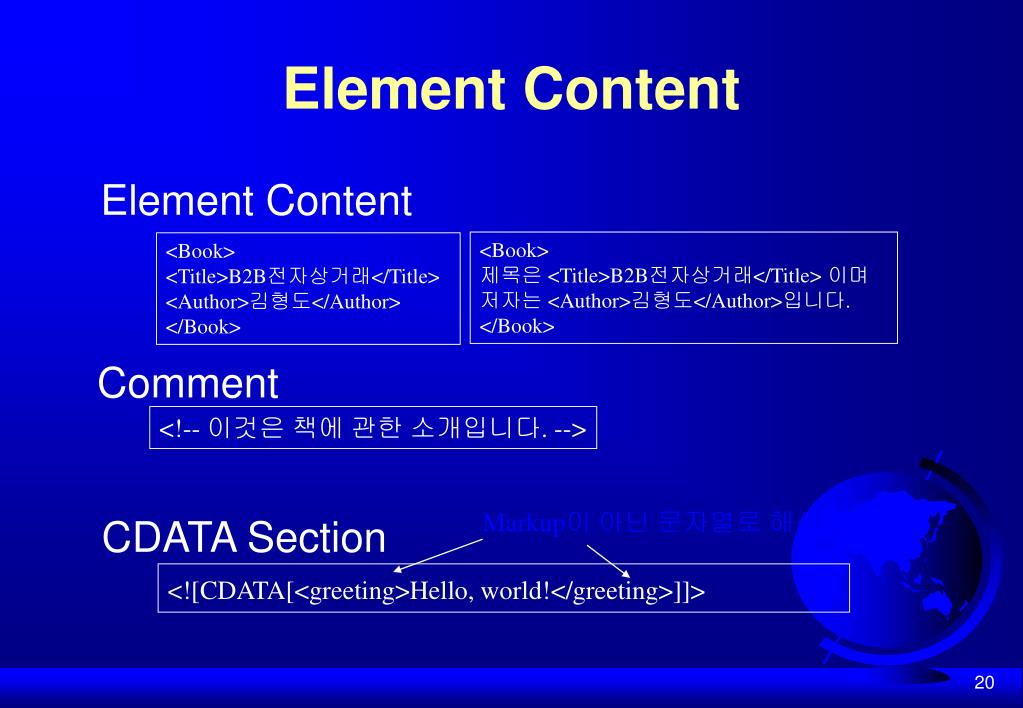

20. Element Content Element Content <Book> 제목은 <Title>B2B전자상거래</Title> 이며 저자는 <Author>김형도</Author>입니다. </Book> <Book> <Title>B2B전자상거래</Title> <Author>김형도</Author> </Book> Comment <!-- 이것은 책에 관한 소개입니다. --> Markup이 아닌 문자열로 해석됨 CDATA Section <![CDATA[<greeting>Hello, world!</greeting>]]>

21. Well-formedness Well-formed Document Sample • XML 선언문 • 하나 이상의 엘리먼트가 존재 • 최상위 엘리먼트가 존재 • Nesting with no overlap • 속성 이름은 엘리먼트 내에서 유일함 • Generic Entity Reference • &amp; &lt; &gt; &quot; &apos; • ... <?xml version="1.0" standalone="yes" ?> <CUSTOMER> <NAME> <LAST_NAME>Smith</LAST_NAME> <FIRST_NAME>Sam</FIRST_NAME> </NAME> <DATE>October 15, 2001</DATE> <ORDERS> <ITEM> <PRODUCT>Tomatoes</PRODUCT> <NUMBER>8</NUMBER> <PRICE>$1.25</PRICE> </ITEM> <ITEM> <PRODUCT>Oranges</PRODUCT> <NUMBER>24</NUMBER> <PRICE>$4.98</PRICE> </ITEM> </ORDERS> </CUSTOMER> Element Overlapping <Parent> <Child> </Parent> </Child>

22. 경매 XML 문서 사례 <?xml version="1.0" encoding="euc-kr" ?>  <!DOCTYPE AUCTIONBLOCK SYSTEM auctionblock.dtd>  <AUCTIONBLOCK>  <ITEM>    <TITLE>Vase and Stones</TITLE><ARTIST>Linda Mann</ARTIST>    <DIMENSIONS>20x30 inches</DIMENSIONS>    <MATERIALS>Oil</MATERIALS><YEAR>1996</YEAR>    <DESCRIPTION>Still Life</DESCRIPTION>    <PREVIEW-SMALL src="burl-s.jpg" width="300" height="194" alt="Vase and Stones입니다."/>    <BIDS>      <BID>        <PRICE>6000원</PRICE><TIME>3:02:22 PM</TIME>        <BIDDER>Chris</BIDDER><TIMESTAMP>1307</TIMESTAMP>      </BID>      <BID>        <PRICE>5700원</PRICE><TIME>2:58:42 PM</TIME>        <BIDDER>John</BIDDER><TIMESTAMP>1315</TIMESTAMP>      </BID>      <BID>        <PRICE>5600원</PRICE><TIME>2:54:32 PM</TIME>        <BIDDER>Andrew</BIDDER><TIMESTAMP>1308</TIMESTAMP>      </BID>      <BID>        <PRICE>5500원</PRICE><TIME>2:48:08 PM</TIME>        <BIDDER>Chris</BIDDER><TIMESTAMP>1307</TIMESTAMP>      </BID>      <BID>        <PRICE>5000원</PRICE><TIME>2:47:58 PM</TIME>        <BIDDER>opening price</BIDDER><TIMESTAMP>1298</TIMESTAMP>      </BID>    </BIDS>    <TIMESTAMP>1315</TIMESTAMP>  </ITEM>  </AUCTIONBLOCK>

23. Validation DTD: Document Type Definition <!ELEMENT Catalog (Book)+> <!ELEMENT Book (Title,Price)> <!ELEMENT Title (#PCDATA)> <!ELEMENT Price (#PCDATA)> <!ATTLIST Price Unit (W|Y|D) ”W"> Validation Validation Invalid Document Valid Document <Catalog> <Book page=“257”> <Title>AI</Title> <Price>10000</Price> </Book> </Catalog> <Catalog> <Book> <Title>백과사전</Title> <Price Unit=”W">10000</Price> </Book> </Catalog>

24. DTD (Document Type Definition) c.dtd <?xml version="1.0" standalone="yes" ?> <!DOCTYPE CUSTOMER SYSTEM “c.dtd”> <CUSTOMER> <NAME> <LAST_NAME>Smith</LAST_NAME> <FIRST_NAME>Sam</FIRST_NAME> </NAME> <DATE>October 15, 2001</DATE> <ORDERS> <ITEM> <PRODUCT>Tomatoes</PRODUCT> <NUMBER>8</NUMBER> <PRICE>$1.25</PRICE> </ITEM> <ITEM> <PRODUCT>Oranges</PRODUCT> <NUMBER>24</NUMBER> <PRICE>$4.98</PRICE> </ITEM> </ORDERS> </CUSTOMER> <!ELEMENT CUSTOMER (NAME, DATE, ORDERS)> <!ELEMENT NAME (LAST_NAME, FIRST_NAME)> <!ELEMENT LAST_NAME (#PCDATA)> <!ELEMENT FIRST_NAME (#PCDATA)> <!ELEMENT DATE (#PCDATA)> <!ELEMENT ORDERS (ITEM)*> <!ELEMENT ITEM (PRODUCT, NUMBER, PRICE)> <!ELEMENT PRODUCT (#PCDATA)> <!ELEMENT NUMBER (#PCDATA)> <!ELEMENT PRICE (#PCDATA)>

25. Attribute Definition 사용 가능한 값 <!ELEMENT month EMPTY> <!ATTLIST month name CDATA #IMPLIED id ID #REQUIRED > 속성값 유형 속성이름

26. Attribute Definition Samples <!ELEMENT CUSTOMER EMPTY> <!ATTLIST CUSTOMER • id ID #REQUIRED • employer IDREF #IMPLIED • points CDATA “100” • language CDATA #FIXED “EN” • credit (TRUE|FALSE) “TRUE” • contacts NMTOKENS #IMPLIED > Validation <CUSTOMER id=“C123” employer=“C200” points=“155” contacts=“Ringo Harrison” /> <CUSTOMER id=“C200” credit=“FALSE” />

27. 경매 XML 문서 DTD <!ELEMENT AUCTIONBLOCK (ITEM)*>   <!ELEMENT ITEM (TITLE,ARTIST,DIMENSIONS,MATERIALS,YEAR,                    DESCRIPTION,PREVIEW-SMALL,BIDS*,TIMESTAMP)>  <!ELEMENT TITLE (#PCDATA)>  <!ELEMENT ARTIST (#PCDATA)>  <!ELEMENT DIMENSIONS (#PCDATA)>  <!ELEMENT MATERIALS (#PCDATA)>  <!ELEMENT YEAR (#PCDATA)>  <!ELEMENT DESCRIPTION (#PCDATA)>  <!ELEMENT PREVIEW-SMALL EMPTY>  <!ATTLIST PREVIEW-SMALL               src CDATA #REQUIRED               width CDATA #IMPLIED               height CDATA #IMPLIED               alt CDATA #IMPLIED>  <!ELEMENT BIDS (BID)*>  <!ELEMENT BID (PRICE,TIME,BIDDER,TIMESTAMP)>  <!ELEMENT PRICE (#PCDATA)>  <!ELEMENT TIME (#PCDATA)>  <!ELEMENT BIDDER (#PCDATA)>  <!ELEMENT TIMESTAMP (#PCDATA)>

28. XML Schema DTD의 문제점 • XML 구조와는 다른 형태 • 이해하기 어려움 • 독자적인 처리 소프트웨어 필요 • 상속과 같은 객체지향 개념이 없음 • 이름공간 지원이 불가능 • 자료 유형을 정확히 표현하지 못함 • 반복 유형을 정확히 표현하지 못함 XML Schema DTD XML DTD Validation Validation Validation XML Schema 문서사례 XML 문서사례

29. XPath XPath란 XML 문서의 일부분을 지정하기 위한 표현방법 위치 경로는 상대경로와 절대경로 (/ + 상대경로) 로 표현 상대경로는 /로 구분된 하나 이상의 Step들로 구성됨 하나의 Step은 Axis,Node Test, Predicate 으로 구성됨 DOM Tree catalog Step Sample child::price[attribute::unit=“W”] book Node Test Axis Predicate 절대경로 price title Location Path Sample /catalog/book/* book/* ancestor::catalog/book unit “19000” “B2B EC @ XML” 상대경로 “W”

30. 개념적인 XSL 변환 모델 XSL Formatting XSL Transformation 입력 XML 변환결과 XML 출력

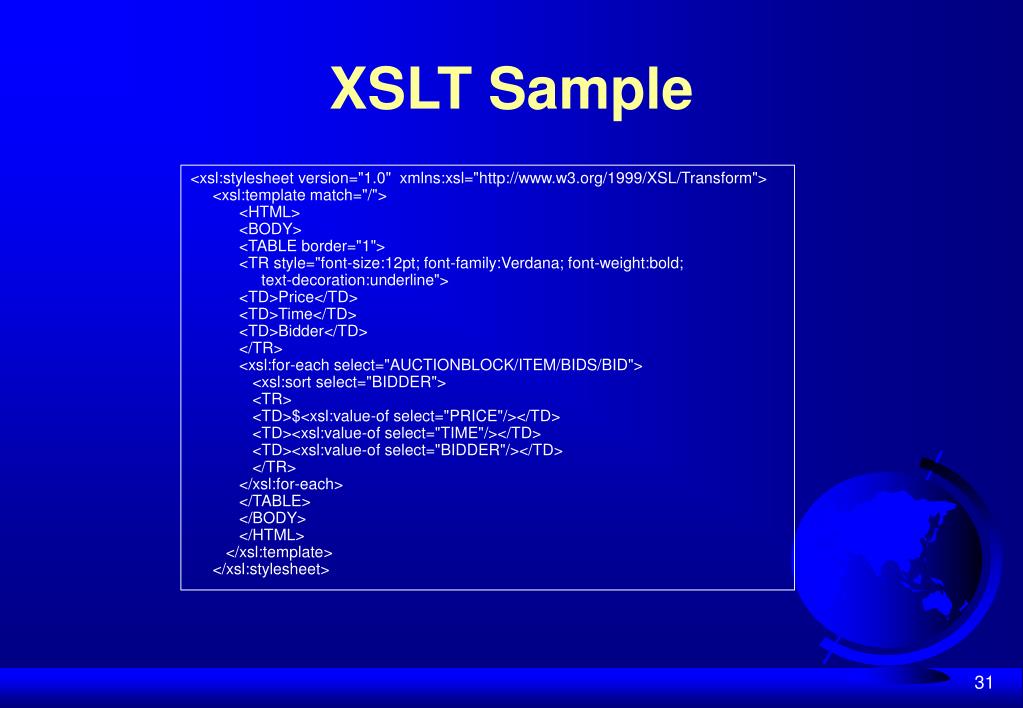

31. XSLT Sample <xsl:stylesheet version="1.0"  xmlns:xsl="http://www.w3.org/1999/XSL/Transform">       <xsl:template match="/">             <HTML>             <BODY>             <TABLE border="1">             <TR style="font-size:12pt; font-family:Verdana; font-weight:bold;                   text-decoration:underline">             <TD>Price</TD>             <TD>Time</TD>             <TD>Bidder</TD>             </TR>             <xsl:for-each select="AUCTIONBLOCK/ITEM/BIDS/BID">                <xsl:sort select="BIDDER">                <TR>                <TD>$<xsl:value-of select="PRICE"/></TD>                <TD><xsl:value-of select="TIME"/></TD>                <TD><xsl:value-of select="BIDDER"/></TD>                </TR>             </xsl:for-each>             </TABLE>             </BODY>             </HTML>          </xsl:template>       </xsl:stylesheet>

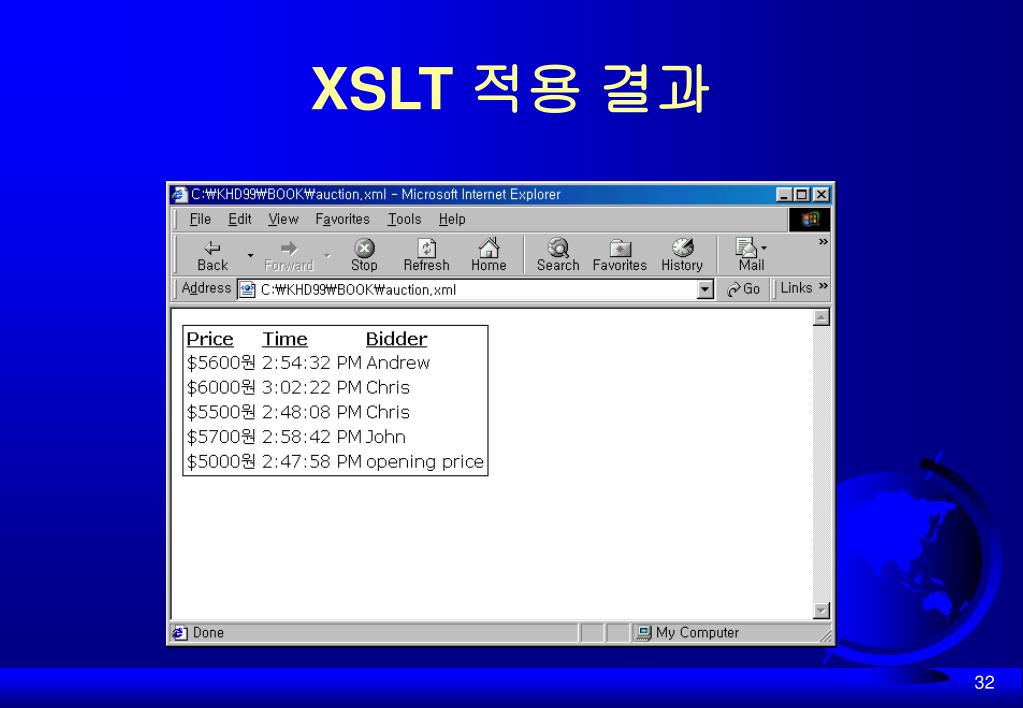

32. XSLT 적용 결과

33. DOM (Document Object Model) DOM Tree catalog.xml catalog <?xml version=”1.0”?> <catalog> <book> <title>B2B EC @ XML</title> <price unit="W">19000</price> </book> </catalog> book Parsing price title unit “19000” “B2B EC @ XML” “W”

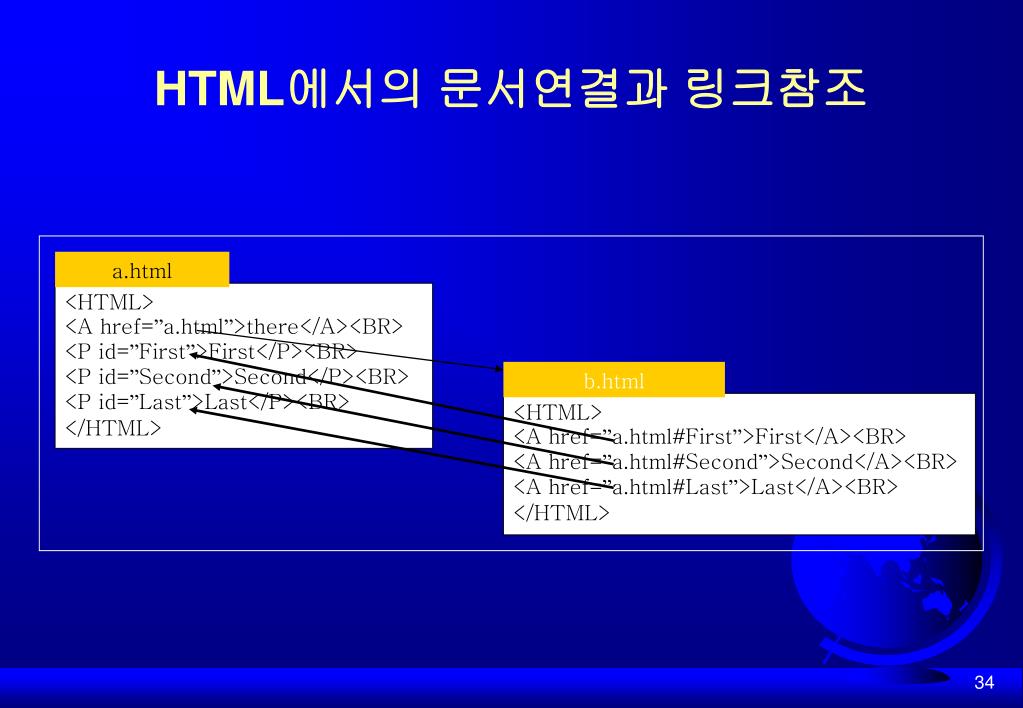

34. HTML에서의 문서연결과 링크참조 a.html <HTML> <A href=”a.html”>there</A><BR> <P id=”First”>First</P><BR> <P id=”Second”>Second</P><BR> <P id=”Last”>Last</P><BR> </HTML> b.html <HTML> <A href=”a.html#First”>First</A><BR> <A href=”a.html#Second”>Second</A><BR> <A href=”a.html#Last”>Last</A><BR> </HTML>

35. XLink를 사용한 속성 정의 <!ELEMENT MyLink ANY> <!ATTLIST MyLink type (simple|extended|locator|arc|resource|title) ‘simple’ href CDATA #REQUIRED role NOTATION #IMPLIED title CDATA #IMPLIED show (embed|replace|new|undefined) #IMPLIED actuate (onLoad|onRequest|undefined) #IMPLIED from NOTATION #IMPLIED to NOTATION #IMPLIED >

36. XHTML • Bad HTML Pages and Web Browsers • XHTML • All the elements combined with the syntax of XML • Stricter and cleaner version of HTML 4.01 • Processed by all XML-enabled devices • Compatible with backward browsers <TITLE>Bad HTML <HEAD> <TITLE>This is really bad</TITLE> <BODY> <H1>BAD HTML EXAMPLE </BODY> Strong Browsers Weak Browsers

37. XHTML vs HTML • XHTML documents must be well-formed • <b><i>This text is bold and italic</i></b> • Tag names must be in lowercase • <html><body> <p>This is a paragraph</p> </body></html> • All XHTML elements must be closed • <p>This is a paragraph</p> • Empty Elements must also be closed • This is a break<br /> • This is a break too<br></br> • Attribute names must be in lower case • Attribute values must be quoted • <font color=“red”>…</font> • Attribute minimization is forbidden • The id attribute replaces the name attribute • <img src="picture.gif" id="picture1" /> • The xml:lang attribute must be added for each lang • <div lang=“kr" xml:lang=“kr">김형도!</div>

38. RDF Data Model • Basic Concepts: A Simple Frame System • Resources • Properties • Statements: Resources + Properties + Literals • Example Creator http://www.w3.org/Home/Lassila Ora Lassila <rdf:RDF> <rdf:Description about="http://www.w3.org/Home/Lassila"> <s:Creator>Ora Lassila</s:Creator> </rdf:Description> </rdf:RDF>

39. RDF Schema • Specifying • Classes of Resource Types, Property Types • Constraints on the Allowed Combinations • Core Classes: rdf:Resource, rdf:PropertyType, rdfs:Class • Core PropertyTypes: rdf:instanceOf, rdfs:subClassOf • Core Constraints • rdfs:ConstraintPropertyType, rdfs:range, rdfs:domain • Documentation: rdfs:comment, rdfs:label • Collections: rdfs:Collection, rdf:Bag, rdf:Seq, rdf:Alt Resource <rdf:RDF xml:lang="en" xmlns:rdf="http://www.w3.org/1999/02/22-rdf-syntax-ns#" xmlns:rdfs="http://www.w3.org/2000/01/rdf-schema#"> <rdf:Description ID="MotorVehicle"> <rdf:type resource="http://www.w3.org/2000/01/rdf-schema#Class"/> <rdfs:subClassOf rdf:resource="http://www.w3.org/2000/01/rdf-schema#Resource"/> </rdf:Description> <rdf:Description ID="Truck"> <rdf:type resource="http://www.w3.org/2000/01/rdf-schema#Class"/> <rdfs:subClassOf rdf:resource="#MotorVehicle"/> </rdf:Description> MotorVehicle Truck

40. 4. XML기반 전자상거래 동향

41. eCo 아키텍쳐

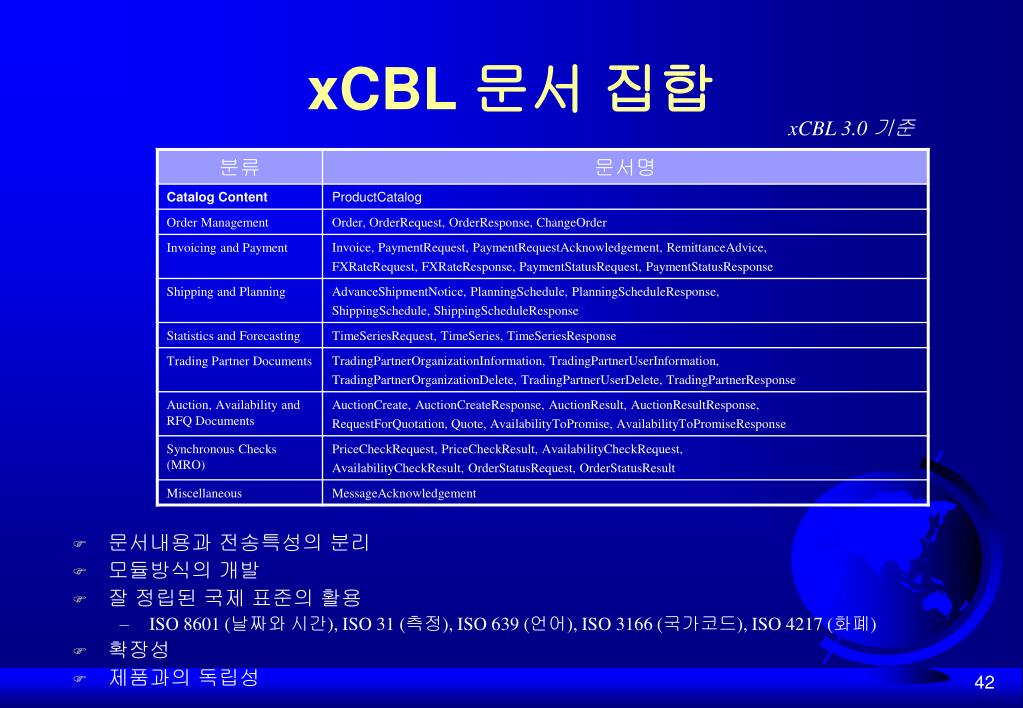

42. xCBL 문서 집합 xCBL 3.0 기준 • 문서내용과 전송특성의 분리 • 모듈방식의 개발 • 잘 정립된 국제 표준의 활용 • ISO 8601 (날짜와시간), ISO 31 (측정), ISO 639 (언어), ISO 3166 (국가코드), ISO 4217 (화폐) • 확장성 • 제품과의 독립성

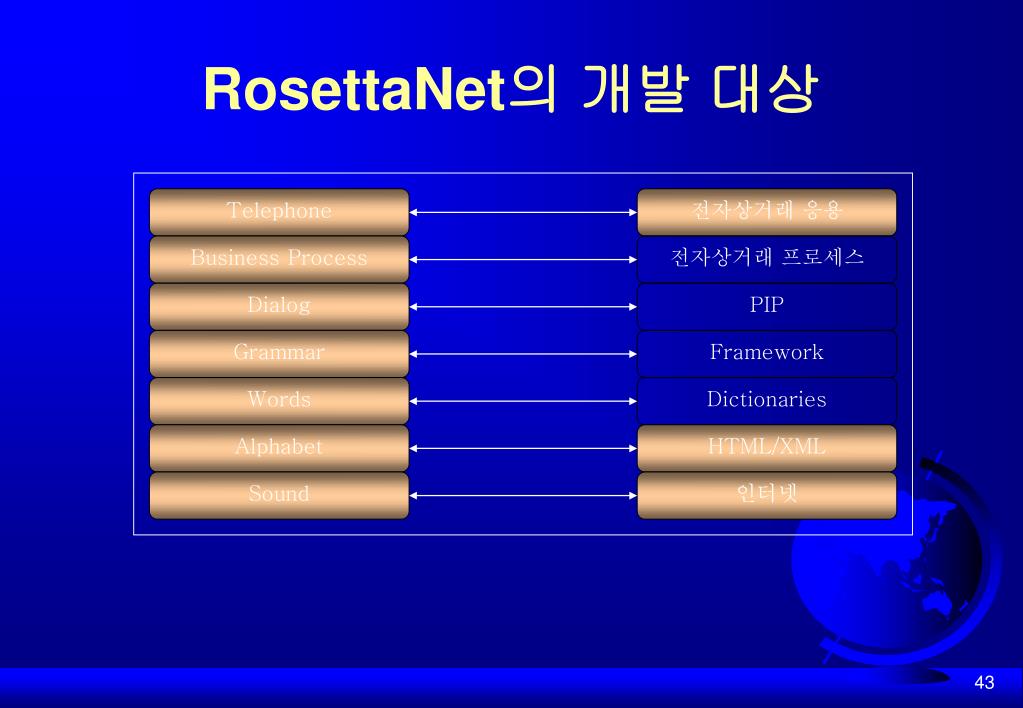

43. RosettaNet의 개발 대상 Telephone 전자상거래 응용 Business Process 전자상거래 프로세스 Dialog PIP Grammar Framework Words Dictionaries Alphabet HTML/XML Sound 인터넷

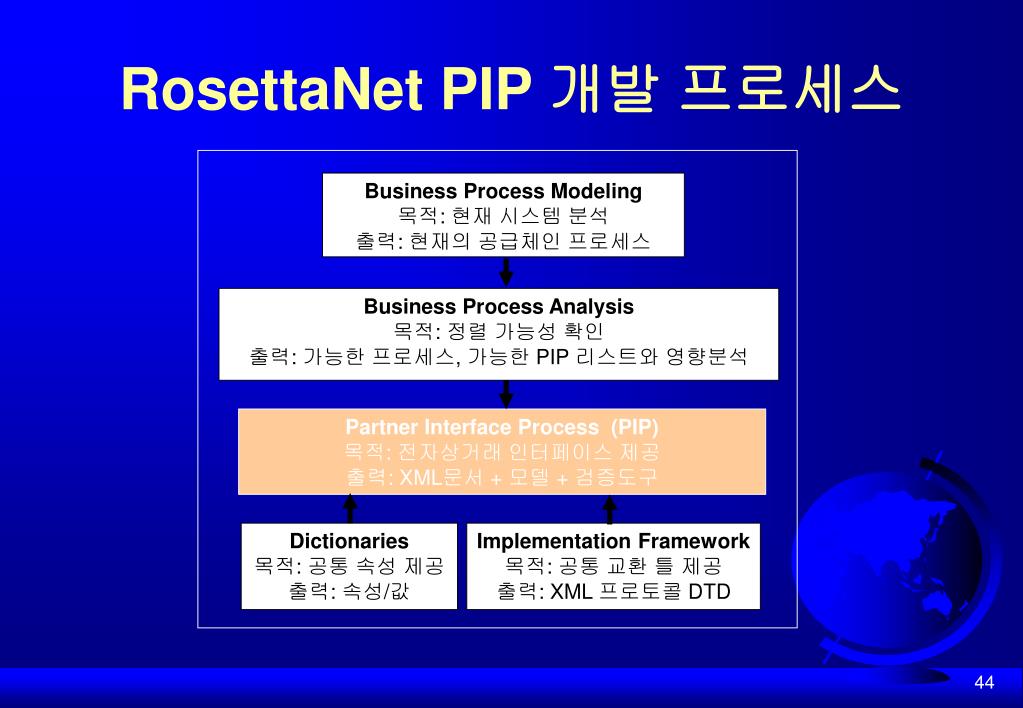

44. RosettaNet PIP 개발 프로세스 Business Process Modeling 목적: 현재 시스템 분석 출력: 현재의 공급체인 프로세스 Business Process Analysis 목적: 정렬 가능성 확인 출력: 가능한 프로세스, 가능한 PIP 리스트와 영향분석 Partner Interface Process (PIP) 목적: 전자상거래 인터페이스 제공 출력: XML문서 + 모델 + 검증도구 Dictionaries 목적: 공통 속성 제공 출력: 속성/값 Implementation Framework 목적: 공통 교환 틀 제공 출력: XML 프로토콜 DTD

45. RosettaNet 전자상거래 모델 Implementation Framework Dictionaries PIPs Message Processing Message Structure Non Repudiation Authentication Transport Transfer

46. <Item> <Qty>20</Qty> <Unit>DZ</Unit> <ItemNo>41358</ItemNo> <Description>Pencils</Description> <UnitPrice>9.55</UnitPrice> <TotalPrice>191.00</TotalPrice> </Item> XML/EDI 메시지 Understandable Exchangeable Insertable Validation

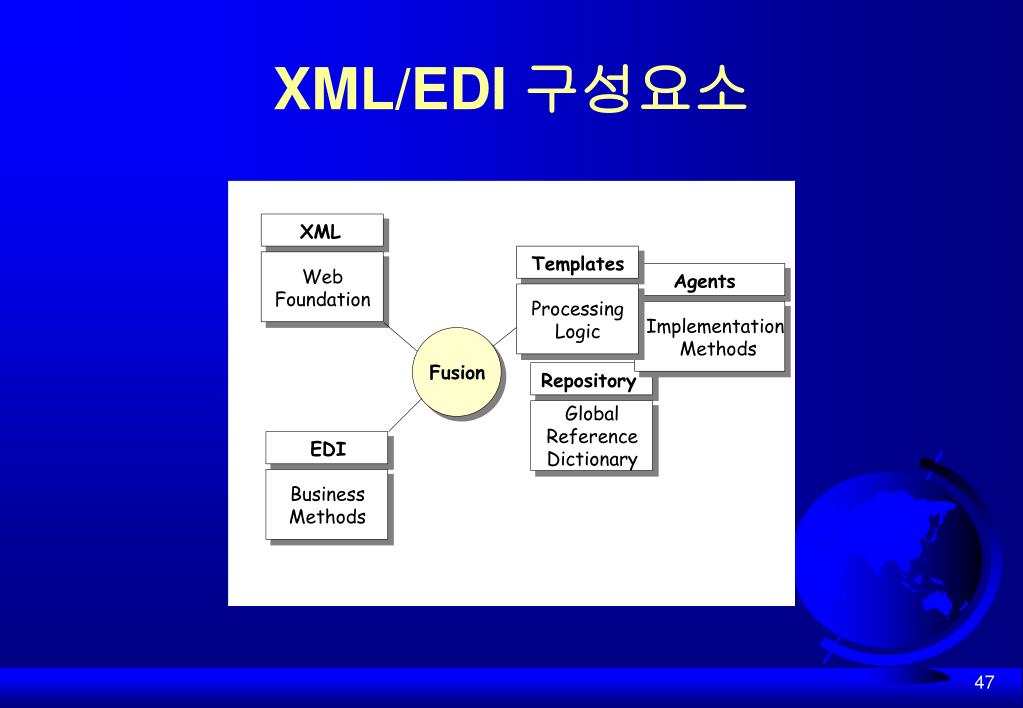

47. XML/EDI 구성요소

48. XML/EDI 아키텍쳐 웹서버 XML XML/EDI 문서 객체/프로세스/문서라우팅 EDI 웹브라우져 Integrated XML/EDI Business Process Objects 데이터 접근 U/I 형식 데이터 교환 데이터 I/F 객체 템플릿 관리 데이터 교환 포맷 글로벌 저장소 에이전트 프로세스템플릿 템플릿 저장소 EDI DTD’s Templates, Objects SQL/Xbase: Local Data Store Legacy Software 기존 응용

49. 웹 서비스 • A programmable application component accessible via standard Web protocols How to Understand ? Web Service XML URL Agent XML How to Query? How to Publish? 회사B 회사A 등록저장소
