slide2
目标
  • DNS是网络基础设施的重要组成
    • 显式和隐式的依赖性
    • 可用的传输通道
  • 监测内容
    • 网络性能影响
    • 域名/域名服务器的依赖性
    • Fast-Flux检测
    • DNS隐藏通道
slide3

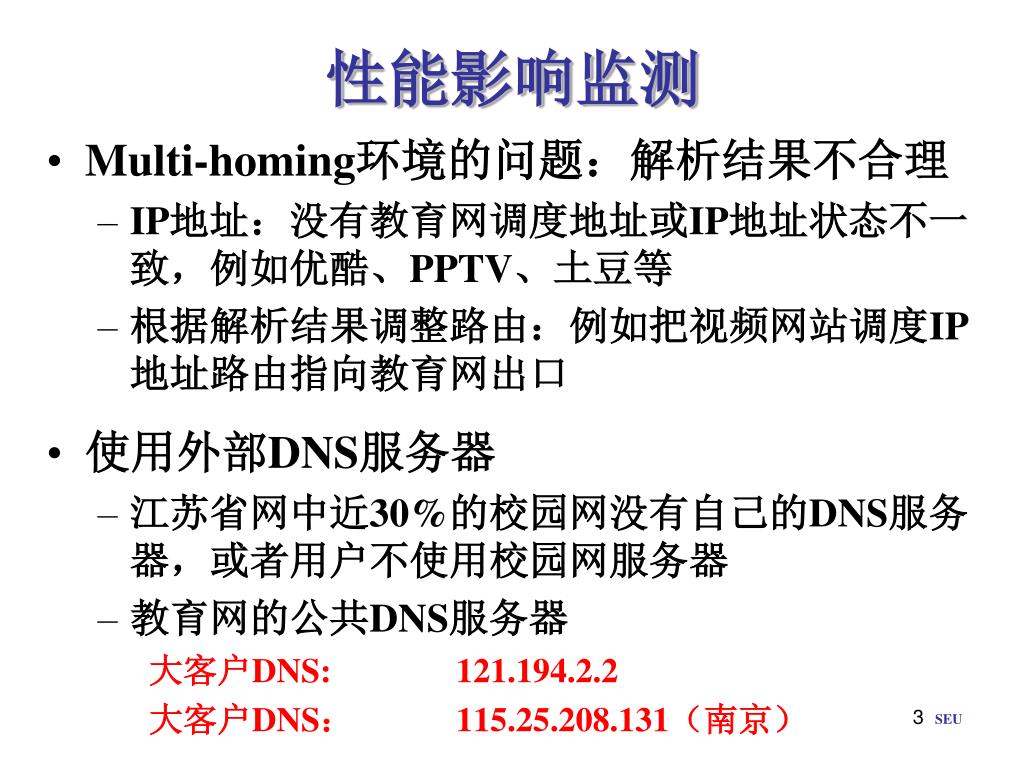

性能影响监测
  • Multi-homing环境的问题:解析结果不合理
    • IP地址:没有教育网调度地址或IP地址状态不一致,例如优酷、PPTV、土豆等
    • 根据解析结果调整路由:例如把视频网站调度IP地址路由指向教育网出口
  • 使用外部DNS服务器
    • 江苏省网中近30%的校园网没有自己的DNS服务器,或者用户不使用校园网服务器
    • 教育网的公共DNS服务器

大客户DNS: 121.194.2.2

大客户DNS: 115.25.208.131(南京)

slide4

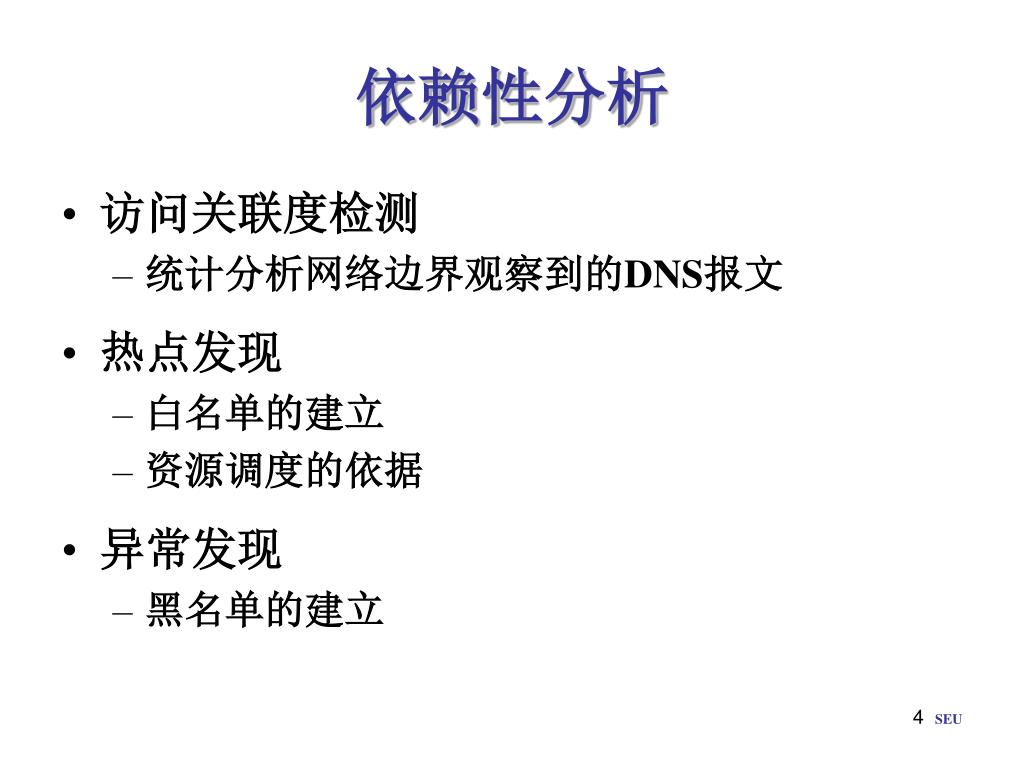

依赖性分析
  • 访问关联度检测
    • 统计分析网络边界观察到的DNS报文
  • 热点发现
    • 白名单的建立
    • 资源调度的依据
  • 异常发现
    • 黑名单的建立
slide5

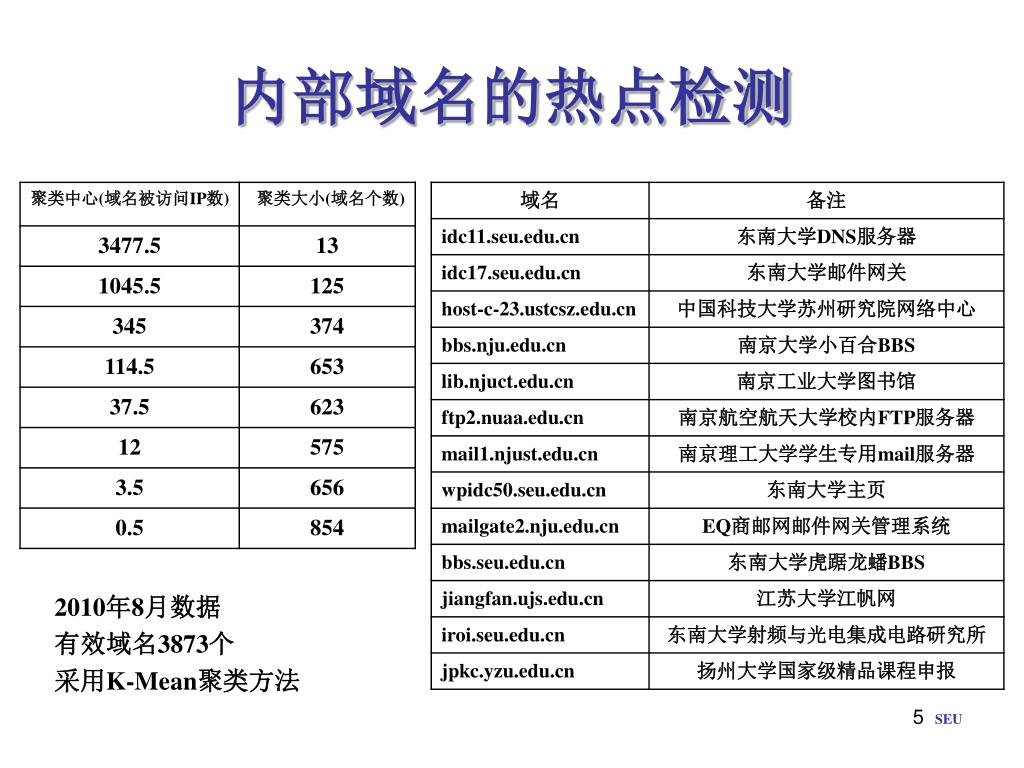

内部域名的热点检测

2010年8月数据

有效域名3873个

采用K-Mean聚类方法

fast flux

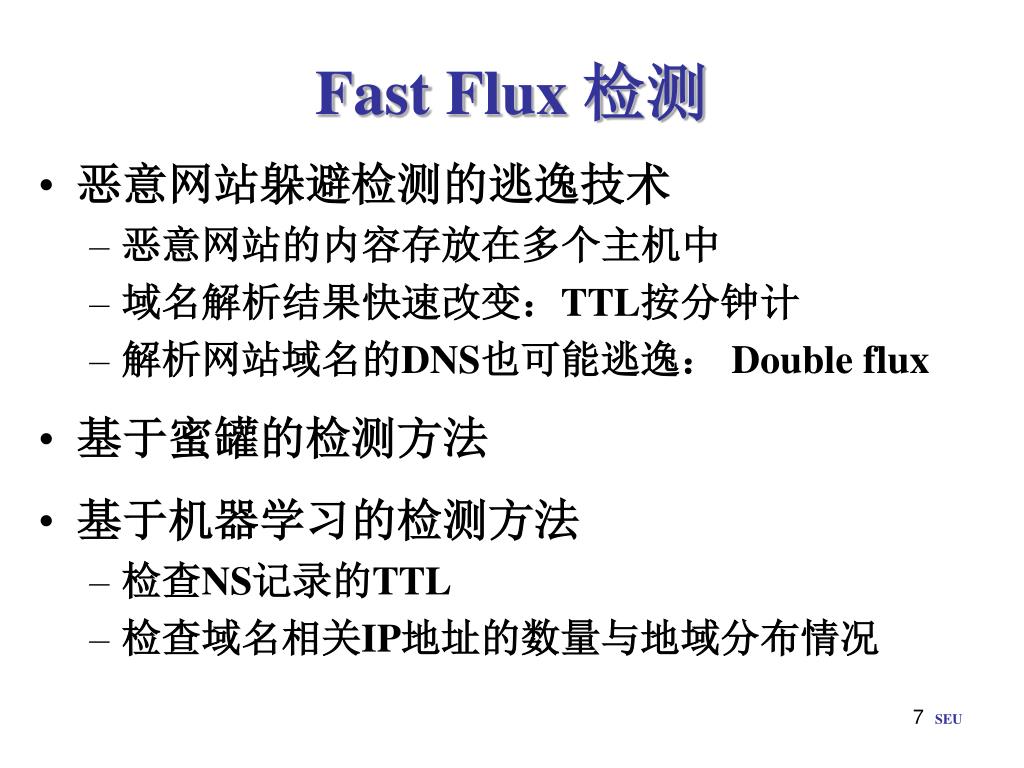

Fast Flux 检测

恶意网站躲避检测的逃逸技术

恶意网站的内容存放在多个主机中

域名解析结果快速改变:TTL按分钟计

解析网站域名的DNS也可能逃逸: Double flux

基于蜜罐的检测方法

基于机器学习的检测方法

检查NS记录的TTL

检查域名相关IP地址的数量与地域分布情况

slide8

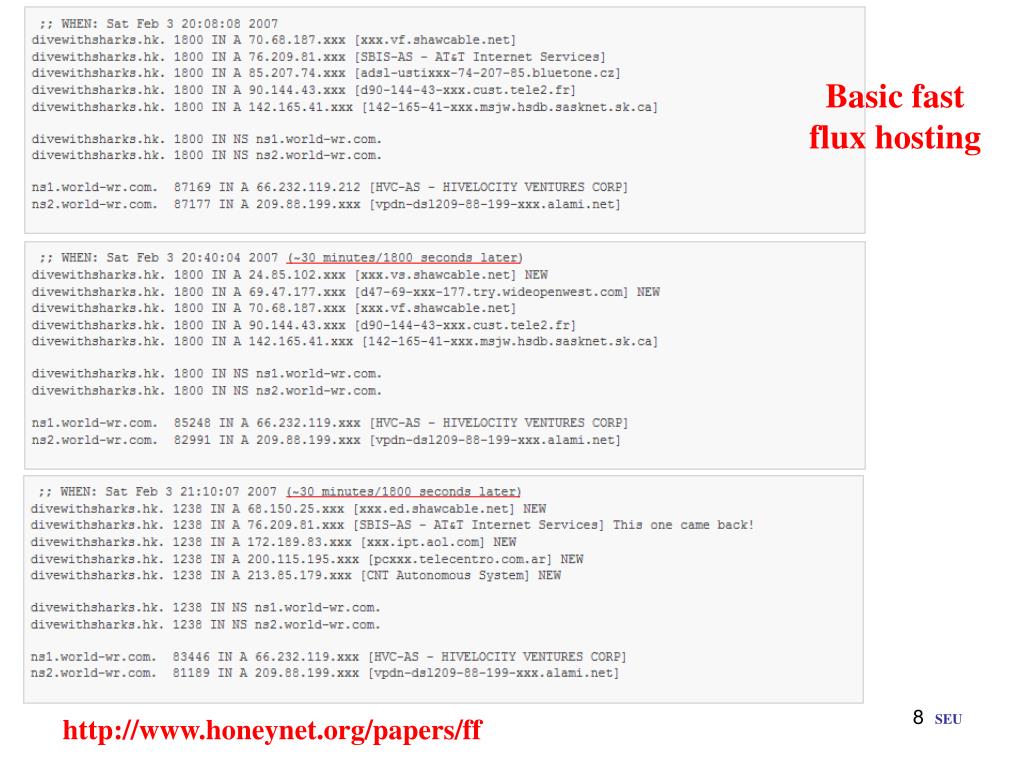

Basic fast flux hosting

http://www.honeynet.org/papers/ff

slide9

A phishing attack directed against the popular social networking web site MySpace with a bogus website called login.mylspacee.com

http://www.honeynet.org/papers/ff

fast flux1

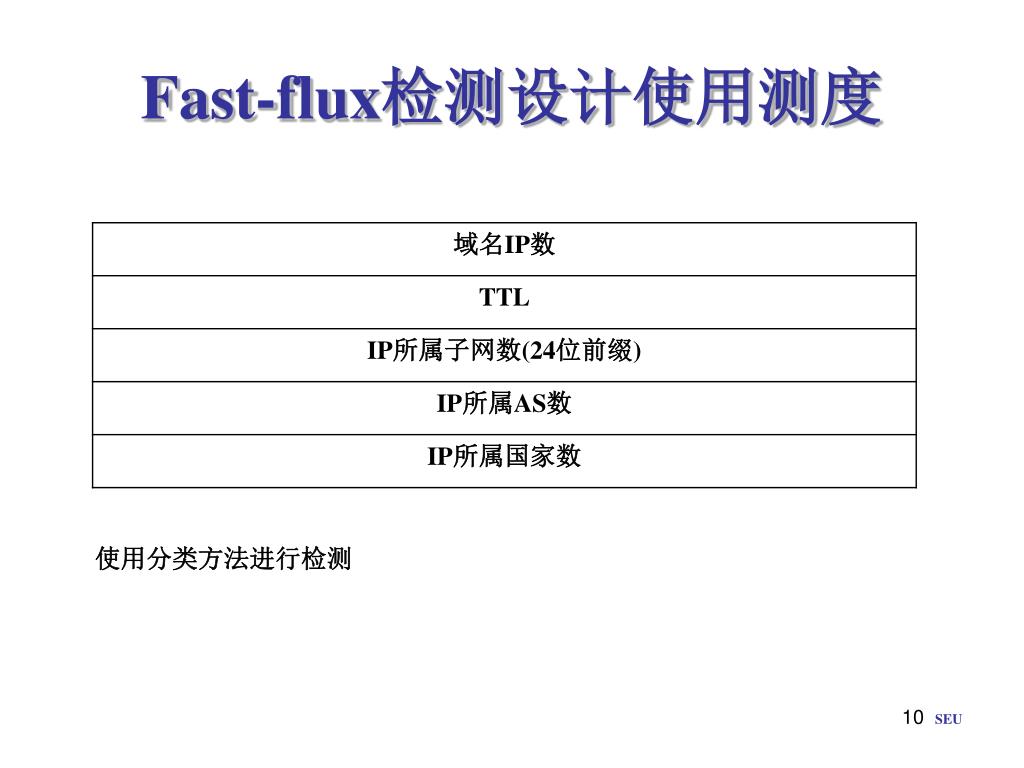

Fast-flux检测设计使用测度

使用分类方法进行检测

slide11

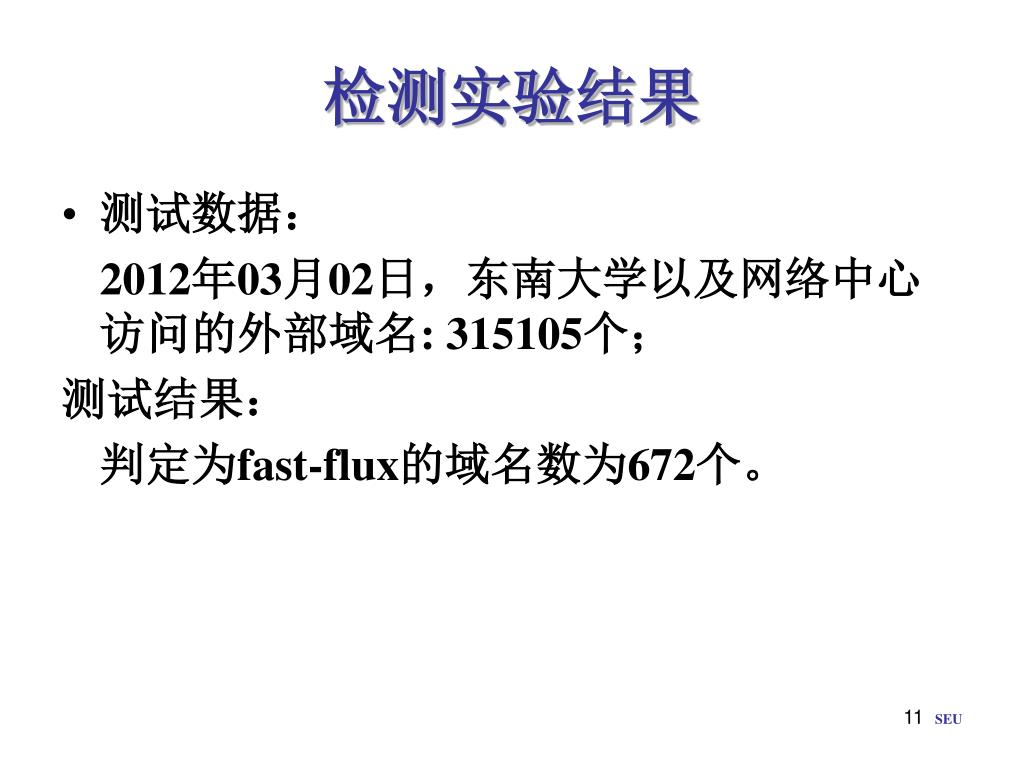

检测实验结果
  • 测试数据:

2012年03月02日,东南大学以及网络中心访问的外部域名: 315105个;

测试结果:

判定为fast-flux的域名数为672个。

slide13
DNS隐藏通道
  • 利用DNS服务的普遍可用性构造VPN
  • 基于域名服务
    • 要拥有一个专门的域名 (authoritative)
    • 控制一个DNS服务器 (提供桥接功能)
    • Base32编码或任意数据传输
    • 低速
  • 基于53端口
    • Malformed
dns rfc 1034 1035
DNS报文格式 RFC 1034/1035

QR:0表示查询报文,1表示响应报文

Opcode:通常值为0(标准查询),其他值为1(反向查询)和2(服务器状态请求)。

AA:表示授权回答(authoritative answer)

TC:表示可截断的(truncated)

RD:表示期望递归

RA:表示可用递归

随后3bit必须为0

Rcode:返回码,通常为0(没有差错)和3(名字差错)

slide15

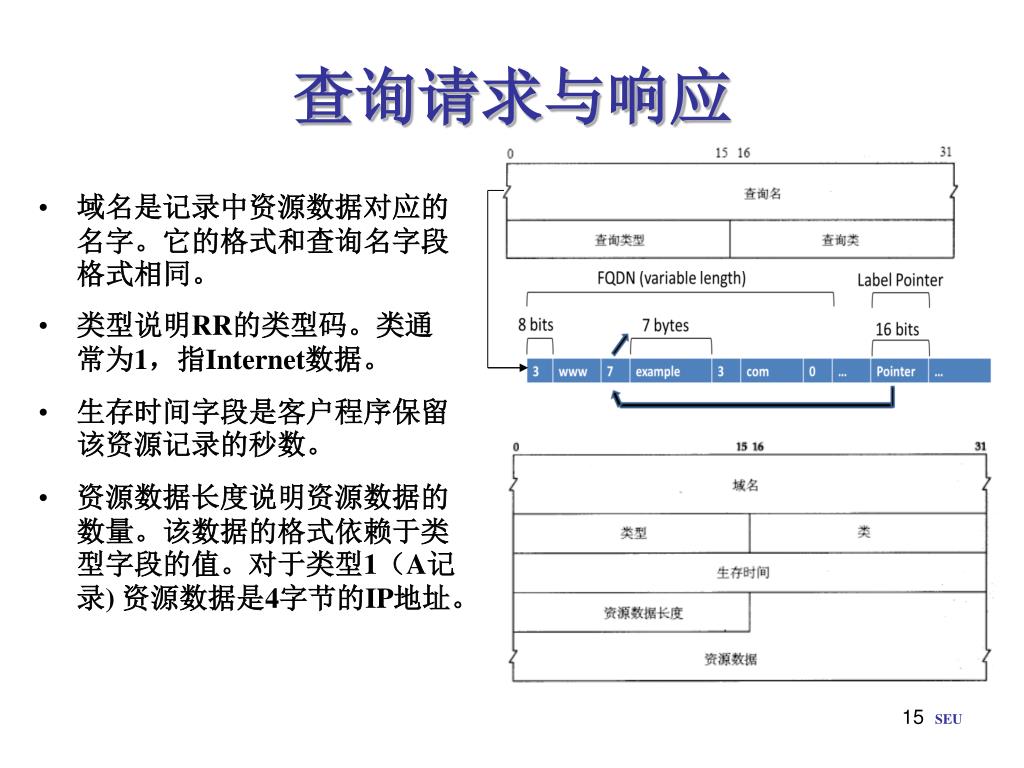

查询请求与响应
  • 域名是记录中资源数据对应的名字。它的格式和查询名字段格式相同。
  • 类型说明RR的类型码。类通常为1,指Internet数据。
  • 生存时间字段是客户程序保留该资源记录的秒数。
  • 资源数据长度说明资源数据的数量。该数据的格式依赖于类型字段的值。对于类型1(A记录) 资源数据是4字节的IP地址。
dnscat

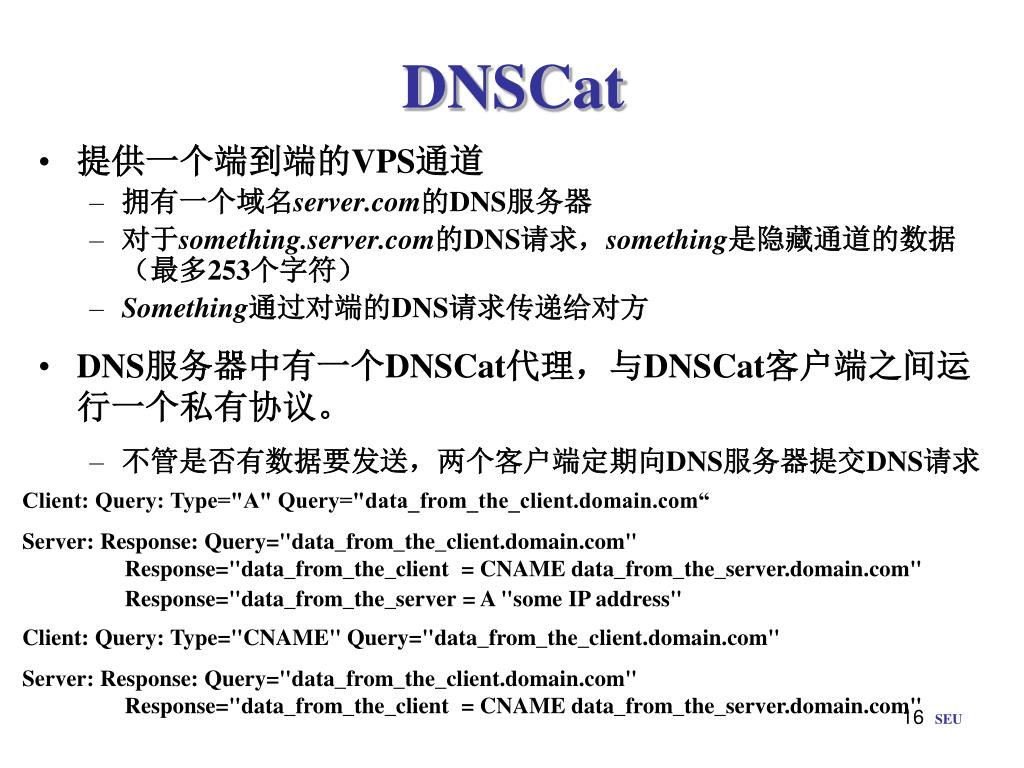

DNSCat
  • 提供一个端到端的VPS通道
    • 拥有一个域名server.com的DNS服务器
    • 对于something.server.com的DNS请求,something是隐藏通道的数据(最多253个字符)
    • Something通过对端的DNS请求传递给对方
  • DNS服务器中有一个DNSCat代理,与DNSCat客户端之间运行一个私有协议。
    • 不管是否有数据要发送,两个客户端定期向DNS服务器提交DNS请求

Client: Query: Type="A" Query="data_from_the_client.domain.com“

Server: Response: Query="data_from_the_client.domain.com" Response="data_from_the_client = CNAME data_from_the_server.domain.com" Response="data_from_the_server = A "some IP address"

Client: Query: Type="CNAME" Query="data_from_the_client.domain.com"

Server: Response: Query="data_from_the_client.domain.com" Response="data_from_the_client = CNAME data_from_the_server.domain.com"

slide17
异常的流量行为
  • 假冒同一网段的地址可以缓解这种流量异常现象,从而降低DNS隐藏通道被检测到的风险。
    • 交换机的IP/MAC绑定可防范这种逃逸
heyoka 2009
Heyoka 2009
  • 创建2个并发通道,一个用于传输使用假冒地址的上行数据。
heyoka

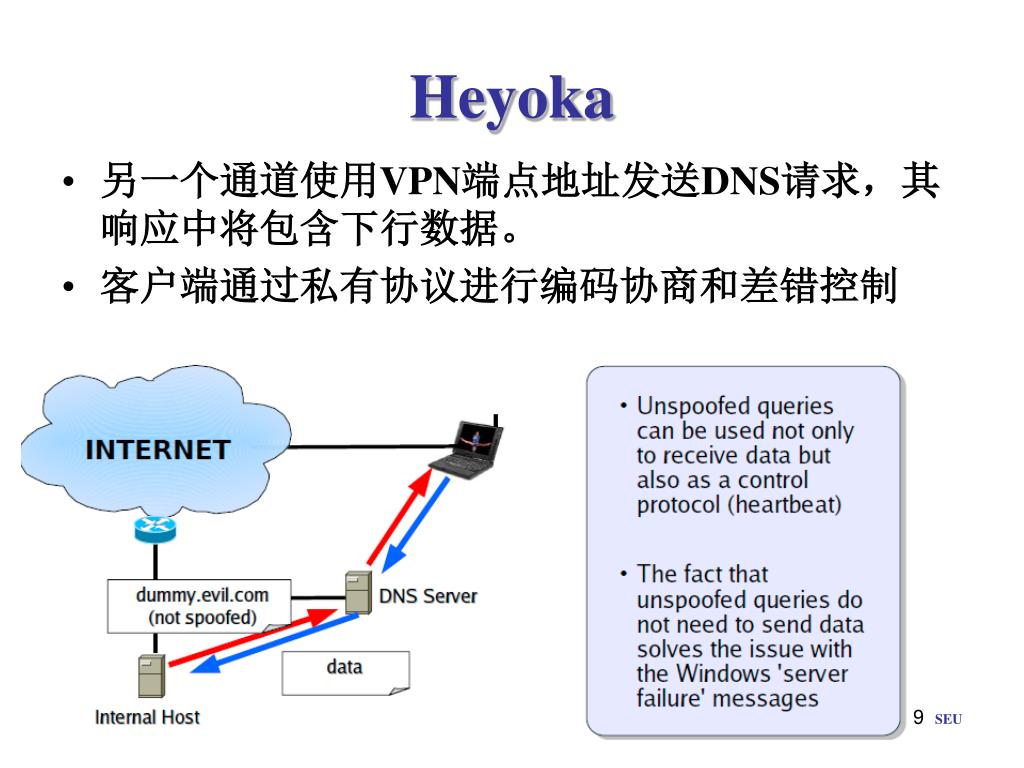

Heyoka
  • 另一个通道使用VPN端点地址发送DNS请求,其响应中将包含下行数据。
  • 客户端通过私有协议进行编码协商和差错控制
psudp 2010

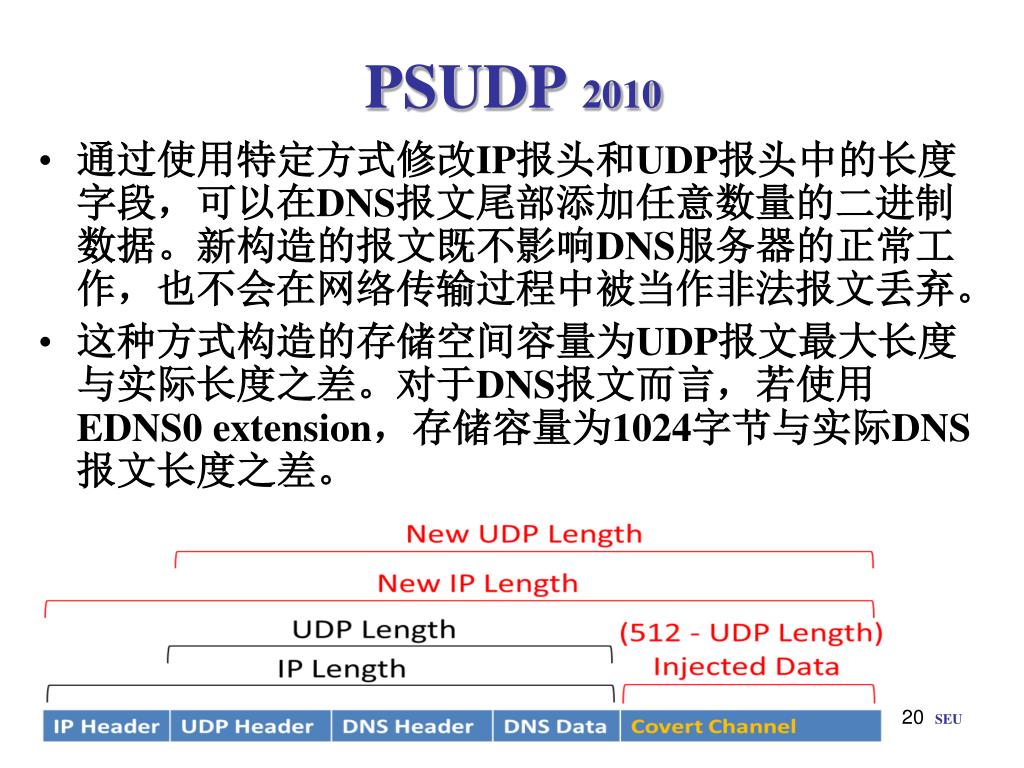

PSUDP 2010
  • 通过使用特定方式修改IP报头和UDP报头中的长度字段,可以在DNS报文尾部添加任意数量的二进制数据。新构造的报文既不影响DNS服务器的正常工作,也不会在网络传输过程中被当作非法报文丢弃。
  • 这种方式构造的存储空间容量为UDP报文最大长度与实际长度之差。对于DNS报文而言,若使用EDNS0 extension,存储容量为1024字节与实际DNS报文长度之差。
psudp

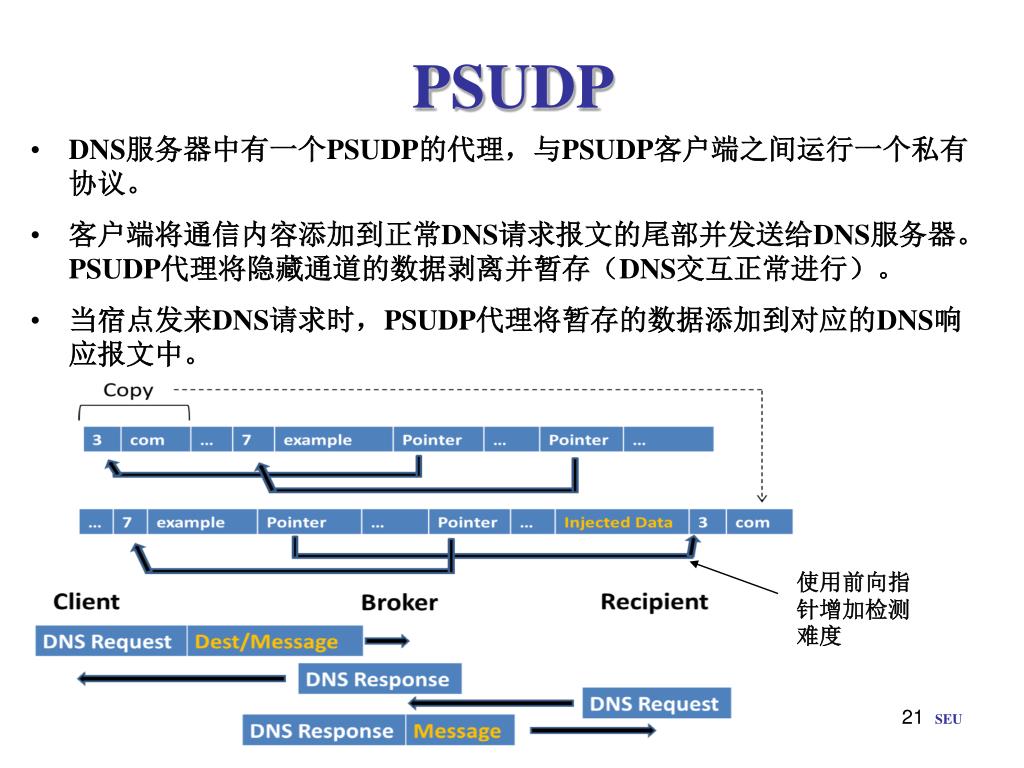

PSUDP
  • DNS服务器中有一个PSUDP的代理,与PSUDP客户端之间运行一个私有协议。
  • 客户端将通信内容添加到正常DNS请求报文的尾部并发送给DNS服务器。PSUDP代理将隐藏通道的数据剥离并暂存(DNS交互正常进行)。
  • 当宿点发来DNS请求时,PSUDP代理将暂存的数据添加到对应的DNS响应报文中。

使用前向指针增加检测难度

iodine

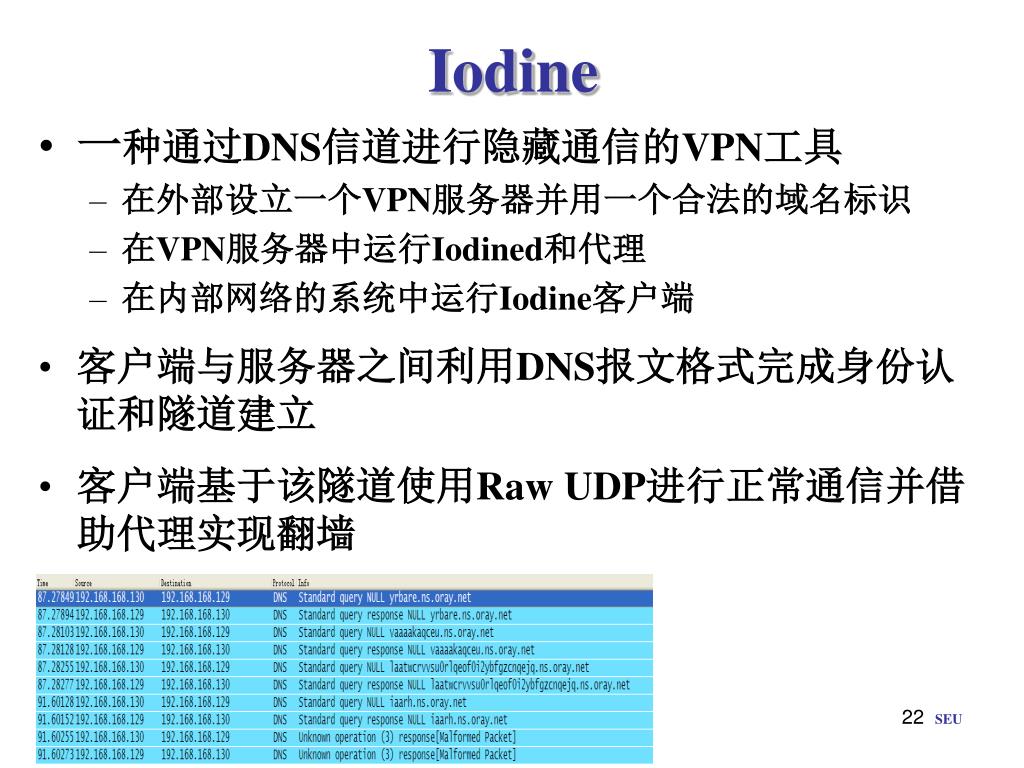

Iodine
  • 一种通过DNS信道进行隐藏通信的VPN工具
    • 在外部设立一个VPN服务器并用一个合法的域名标识
    • 在VPN服务器中运行Iodined和代理
    • 在内部网络的系统中运行Iodine客户端
  • 客户端与服务器之间利用DNS报文格式完成身份认证和隧道建立
  • 客户端基于该隧道使用Raw UDP进行正常通信并借助代理实现翻墙
slide23
DNS隐藏通道的检测测度

连接特征

报文特征

slide24
FS3特征通信特征比较

吞吐量比较 (KB)

子域名长度比较

slide25

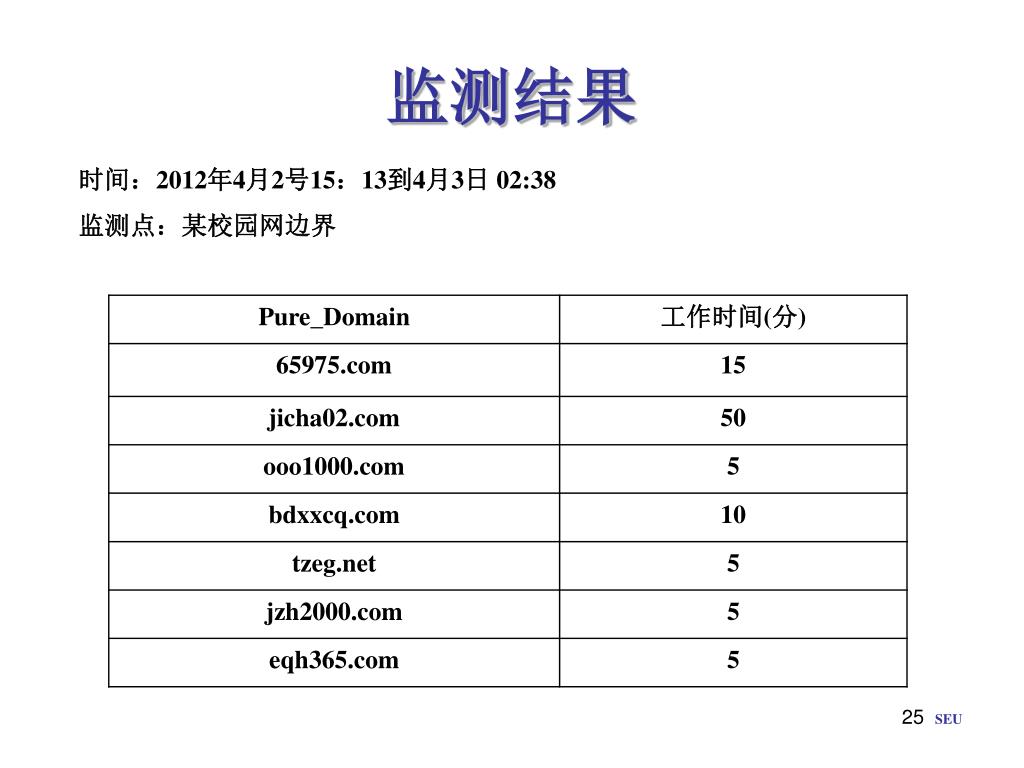

监测结果

时间:2012年4月2号15:13到4月3日 02:38

监测点:某校园网边界

slide26

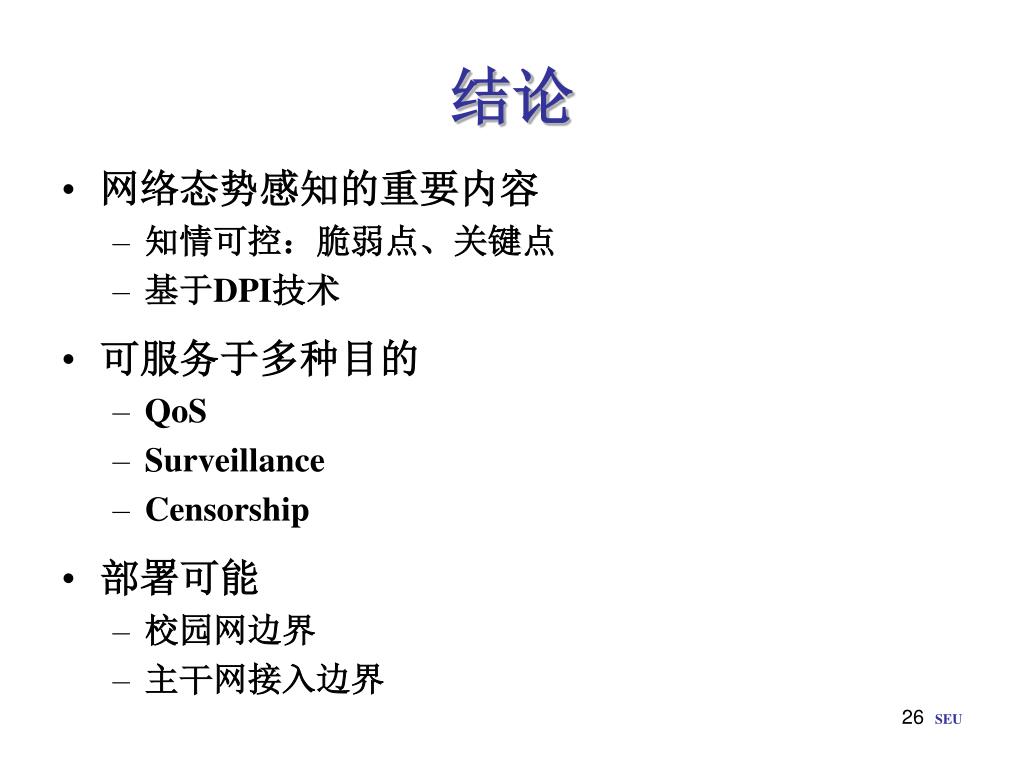

结论
  • 网络态势感知的重要内容
    • 知情可控:脆弱点、关键点
    • 基于DPI技术
  • 可服务于多种目的
    • QoS
    • Surveillance
    • Censorship
  • 部署可能
    • 校园网边界
    • 主干网接入边界
