散熱處理 確保壽命 , 避免光衰

高品質 LED 照明要求. 滿足有效照度 可依實際地面寬窄 做最適合之光束分配. 影像清晰 顯色性高 , 避免 重影與視覺不適. 散熱處理 確保壽命 , 避免光衰. 降低維修次數 考慮當地交通流量 及更換時停產、成本. 抗天候 , 耐震動 機構簡單 耐濕、接點少. 1. 晶粒直接貼合 ( 散熱差 ). 散熱較佳. 專利技術 散熱最佳. 高功率 LED 解熱的關鍵性技術. 低熱阻之封裝與接合技術 高效能之均熱技術 高效能自然對流之鰭片散熱架構 鰭片表面處理技術. 2. 100W 集成封裝光源溫度實例. High Bay Module

riona
Download Presentation

散熱處理 確保壽命 , 避免光衰

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

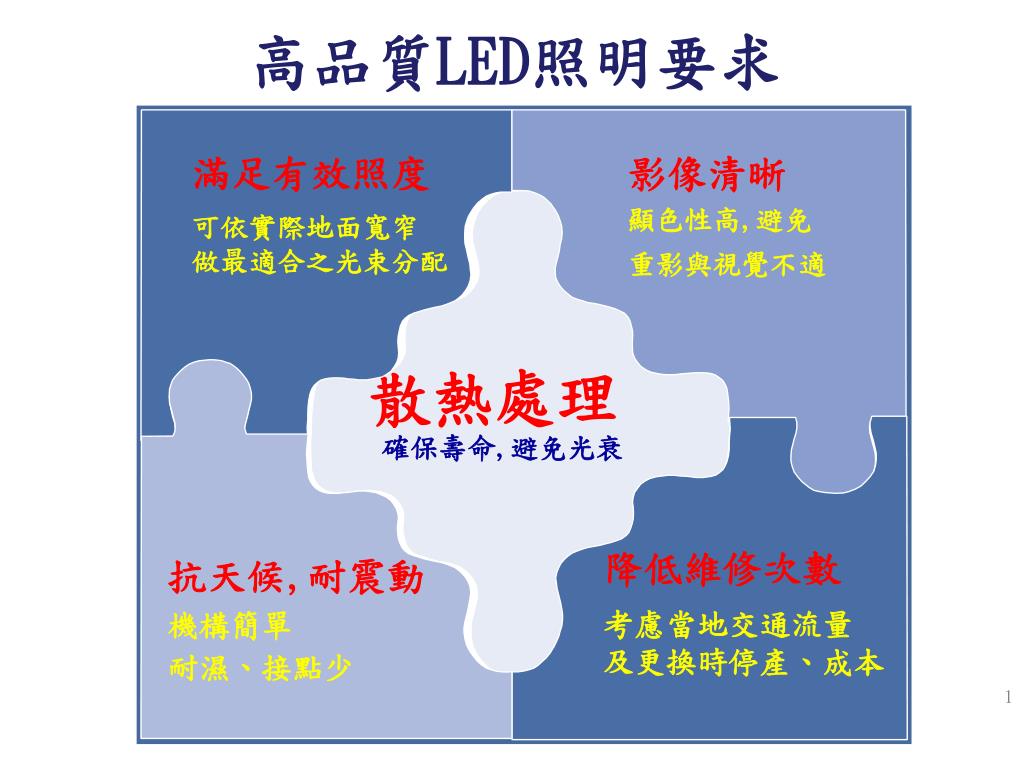

  1. 高品質LED照明要求 滿足有效照度可依實際地面寬窄 做最適合之光束分配 影像清晰 顯色性高,避免 重影與視覺不適 散熱處理 確保壽命,避免光衰 降低維修次數 考慮當地交通流量 及更換時停產、成本 抗天候,耐震動 機構簡單 耐濕、接點少 1

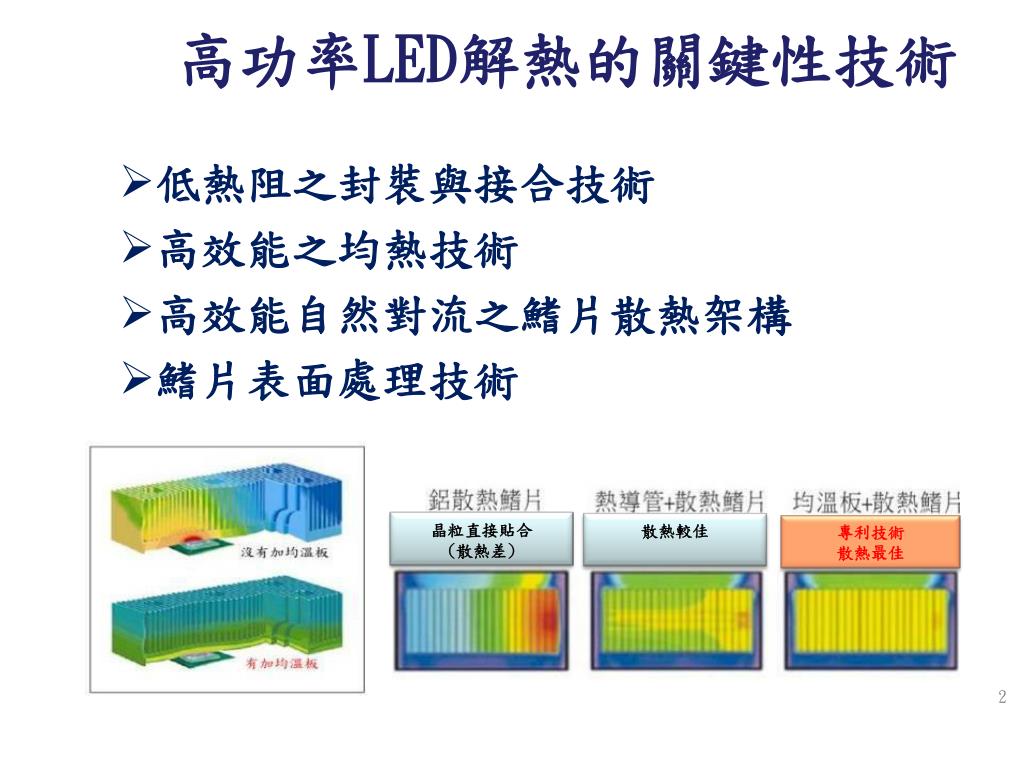

  2. 晶粒直接貼合 (散熱差) 散熱較佳 專利技術 散熱最佳 高功率LED解熱的關鍵性技術 • 低熱阻之封裝與接合技術 • 高效能之均熱技術 • 高效能自然對流之鰭片散熱架構 • 鰭片表面處理技術 2

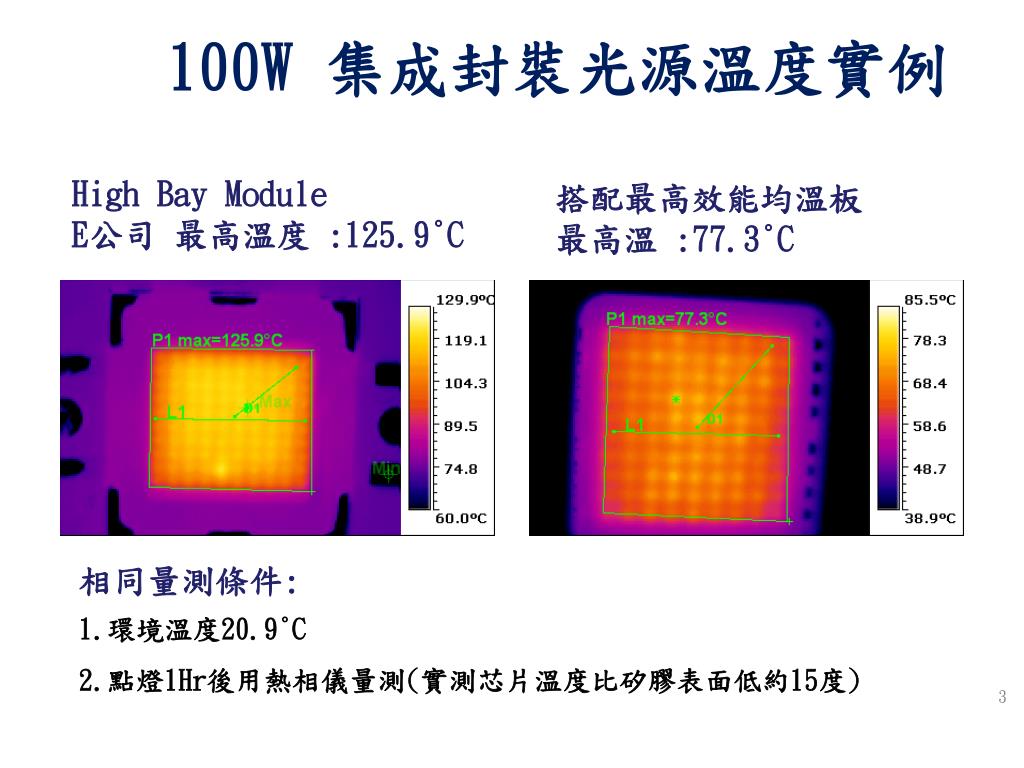

  3. 100W 集成封裝光源溫度實例 High Bay Module E公司 最高溫度 :125.9°C 搭配最高效能均溫板 最高溫 :77.3°C 相同量測條件: 1.環境溫度20.9°C 2.點燈1Hr後用熱相儀量測(實測芯片溫度比矽膠表面低約15度) 3

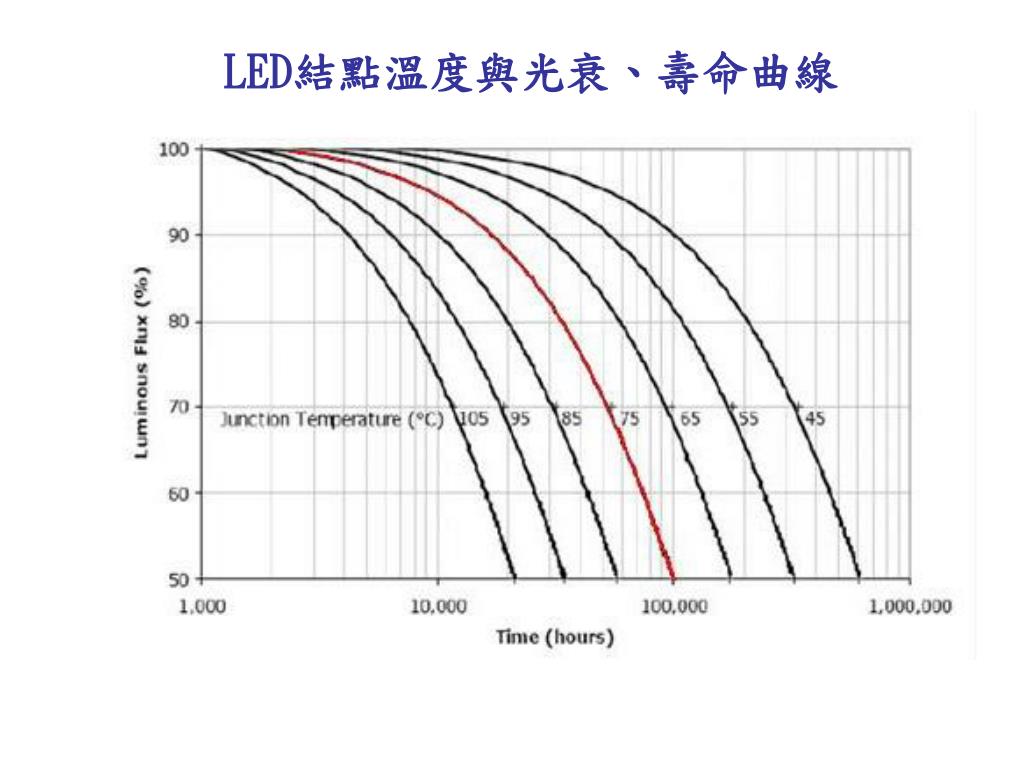

  4. LED結點溫度與光衰、壽命曲線

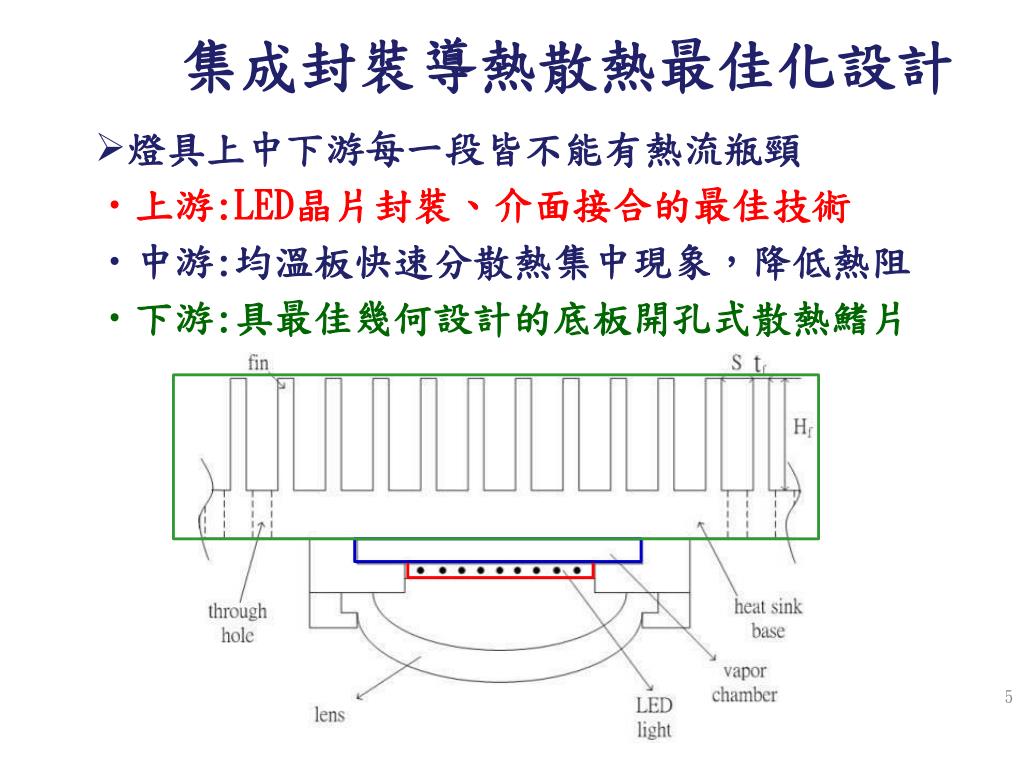

  5. 集成封裝導熱散熱最佳化設計 • 燈具上中下游每一段皆不能有熱流瓶頸 • 上游:LED晶片封裝、介面接合的最佳技術 • 中游:均溫板快速分散熱集中現象，降低熱阻 • 下游:具最佳幾何設計的底板開孔式散熱鰭片 5

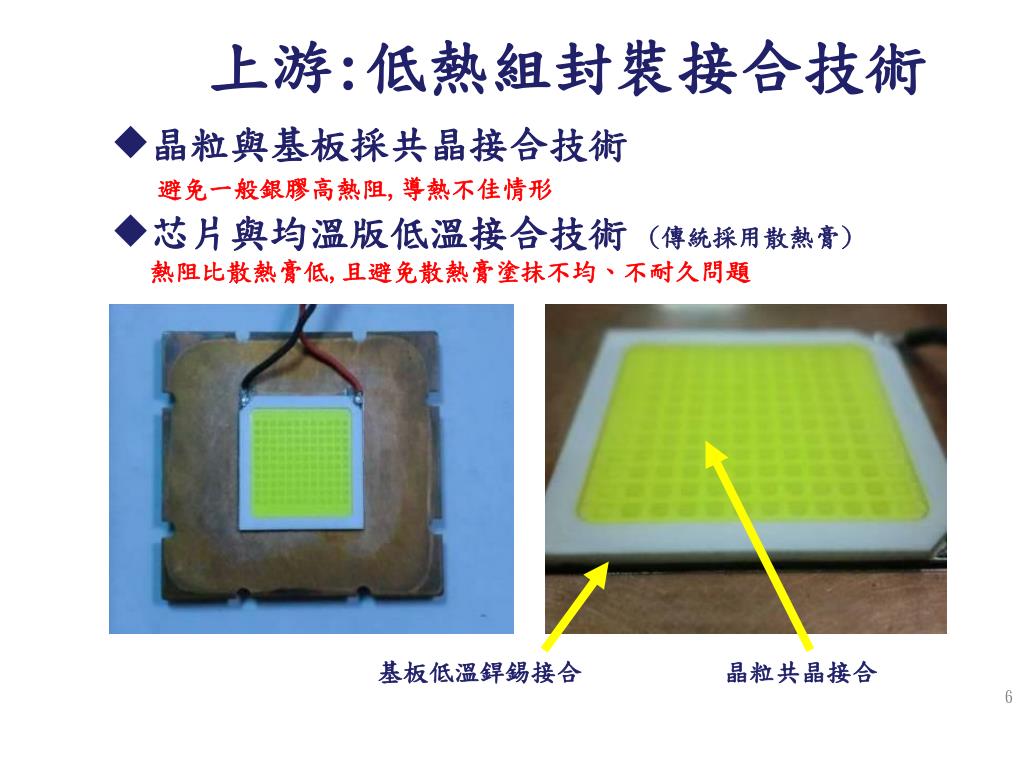

  6. 上游:低熱組封裝接合技術 • 晶粒與基板採共晶接合技術 避免一般銀膠高熱阻,導熱不佳情形 • 芯片與均溫版低溫接合技術 (傳統採用散熱膏) • 熱阻比散熱膏低,且避免散熱膏塗抹不均、不耐久問題 基板低溫銲錫接合 晶粒共晶接合 6

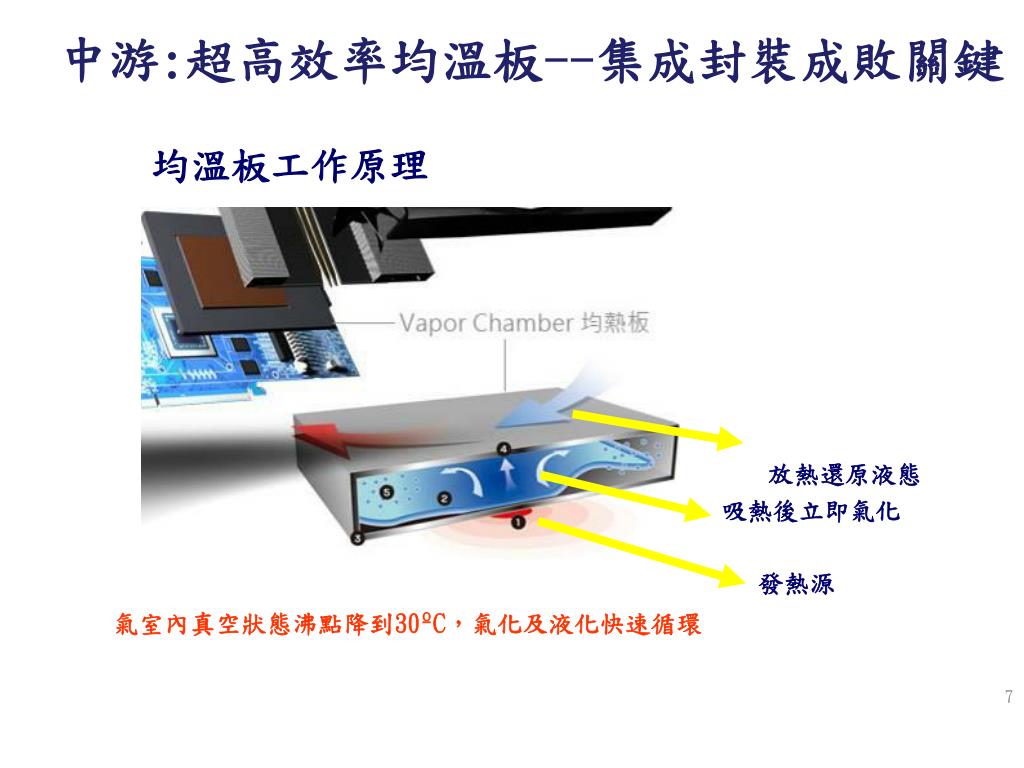

  7. 中游:超高效率均溫板--集成封裝成敗關鍵 均溫板工作原理 放熱還原液態 吸熱後立即氣化 發熱源 氣室內真空狀態沸點降到30ºC，氣化及液化快速循環 7

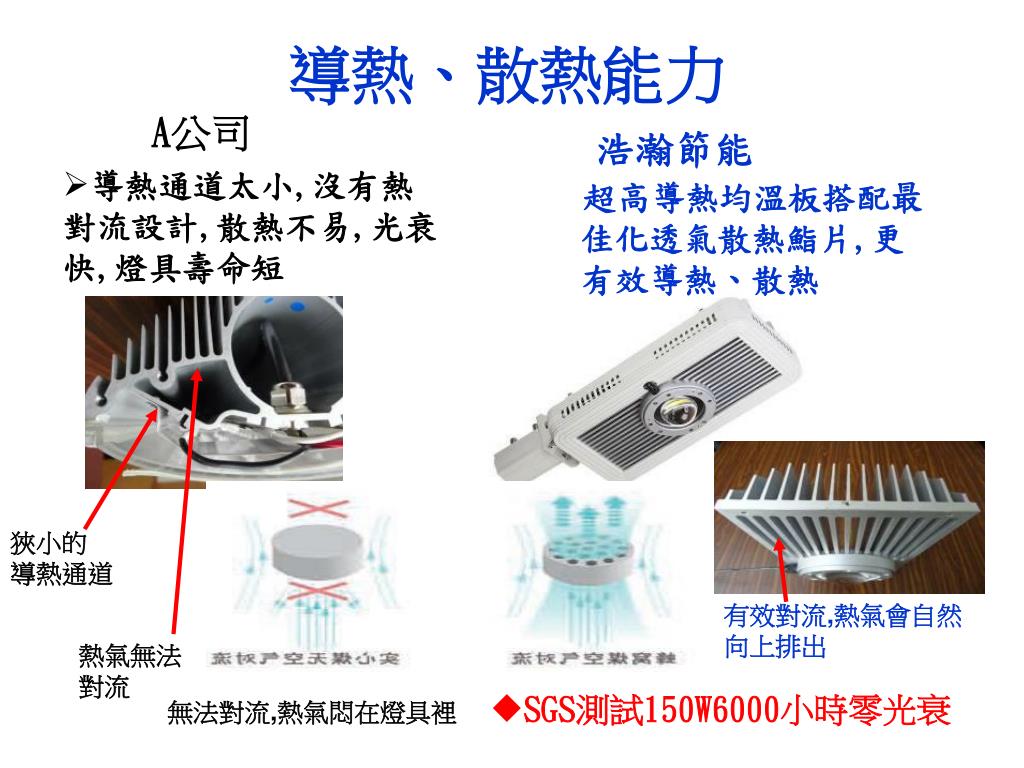

  8. 導熱通道太小,沒有熱對流設計,散熱不易,光衰快,燈具壽命短導熱通道太小,沒有熱對流設計,散熱不易,光衰快,燈具壽命短 導熱、散熱能力 A公司 浩瀚節能 超高導熱均溫板搭配最佳化透氣散熱鮨片,更有效導熱、散熱 狹小的 導熱通道 有效對流,熱氣會自然向上排出 熱氣無法對流 • SGS測試150W6000小時零光衰 無法對流,熱氣悶在燈具裡
