谢谢你：我只对编码部分整体的看了一边，理解很浅显，希望你看完之后能够帮我指正一下。每一个流程前边列出了该流程的出处，我只针对自己认为比较复杂的函数画出了流程图。问题 :

谢谢你： 我只对编码部分整体的看了一边，理解很浅显，希望你看完之后能够帮我指正一下。每一个流程前边列出了该流程的出处，我只针对自己认为比较复杂的函数画出了流程图。问题: 我感觉虽然做的是框架的工作，但是对x264的整体把握的并不好，不知道问题出在哪里？有什么可以加深理解的办法呢？我得目标是针对具体的某一块的算法进行优化，我想先要把整个程序的所有细节实现都看的比较明白了以后在开始进行优化，不知道是否可行。还有你建议从哪里切入开始看细节部分呢？我是不是对标准的理解还不够深入，在看程序的时候返回去查看标准的时候应该看哪一个文档比较好呢？是H.264_Prepublish_0503.doc么？谢谢目前就这些问题了，你有时间的话帮我看看吧！

X264.c: main x264_param_default 设置默认参数读取命令行并分析 Parse 编码Encode X264.c:Encode 设置输出文件参数 p_set_outfile_param 得到总帧数 p_get_frame_total 初始化编码器 x264_encoder_open 为新图分配空间 x264_picture_alloc 更新，清理图片区，关闭解码器，关闭输入输出文件对帧编码 Encode frame 延迟的B帧

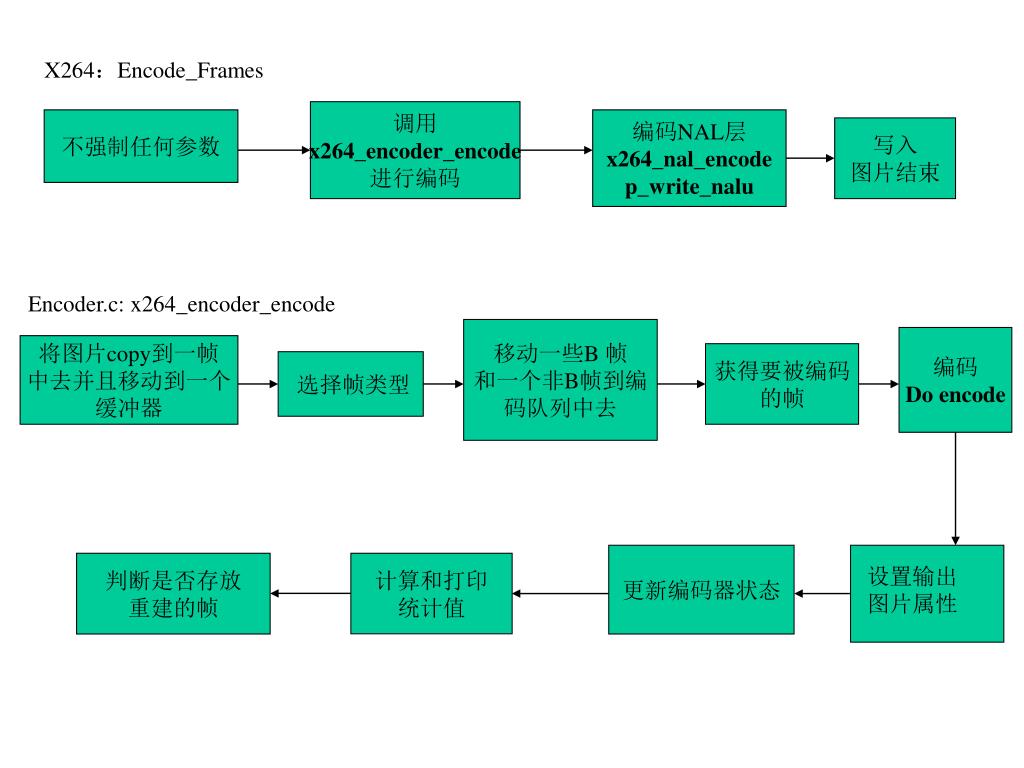

X264：Encode_Frames 调用 x264_encoder_encode 进行编码不强制任何参数编码NAL层 x264_nal_encode p_write_nalu 写入图片结束 Encoder.c: x264_encoder_encode 移动一些B 帧和一个非B帧到编码队列中去编码 Do encode 将图片copy到一帧中去并且移动到一个缓冲器获得要被编码的帧选择帧类型更新编码器状态判断是否存放重建的帧计算和打印统计值设置输出图片属性

Encoder.c: do encode 初始化（参考列表，bit率控制）设置帧上下文（初始化帧类型）创建切片头部写入bit流：初始化bit流上下文－>写入序列参数信号和图片参数信号－>写入切片数据（x264_slice_write）－>bit流结束，设置输出。

初始化状态参数 Encoder.c: x264_slice_write NAL单元开始写切片头部如果是cabac编码初始化上下文以及编码器编码开始装载缓冲区分析宏块参数 x264_macroblock_analyse 宏块编码 x264_macroblock_encode

是否为 跳过宏块是否是否为 cabac编码是否写入cabac编码 x264_macroblock _write_cabac 写入cavlc编码 x264_macroblock_write_cavlc 进行相关处理写入结束 End 保存缓冲区数据编码结束（cabac或者cavlc） NAL单元编码结束

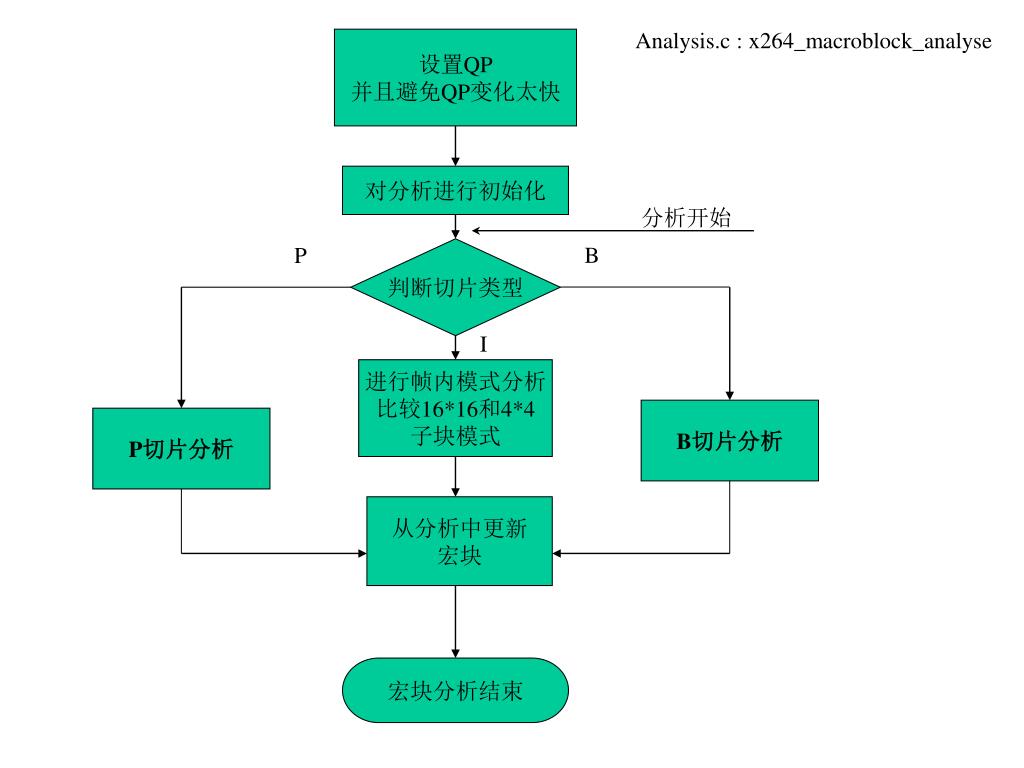

Analysis.c : x264_macroblock_analyse 设置QP 并且避免QP变化太快对分析进行初始化分析开始 B P 判断切片类型 I 进行帧内模式分析比较16*16和4*4 子块模式 B切片分析 P切片分析从分析中更新宏块宏块分析结束

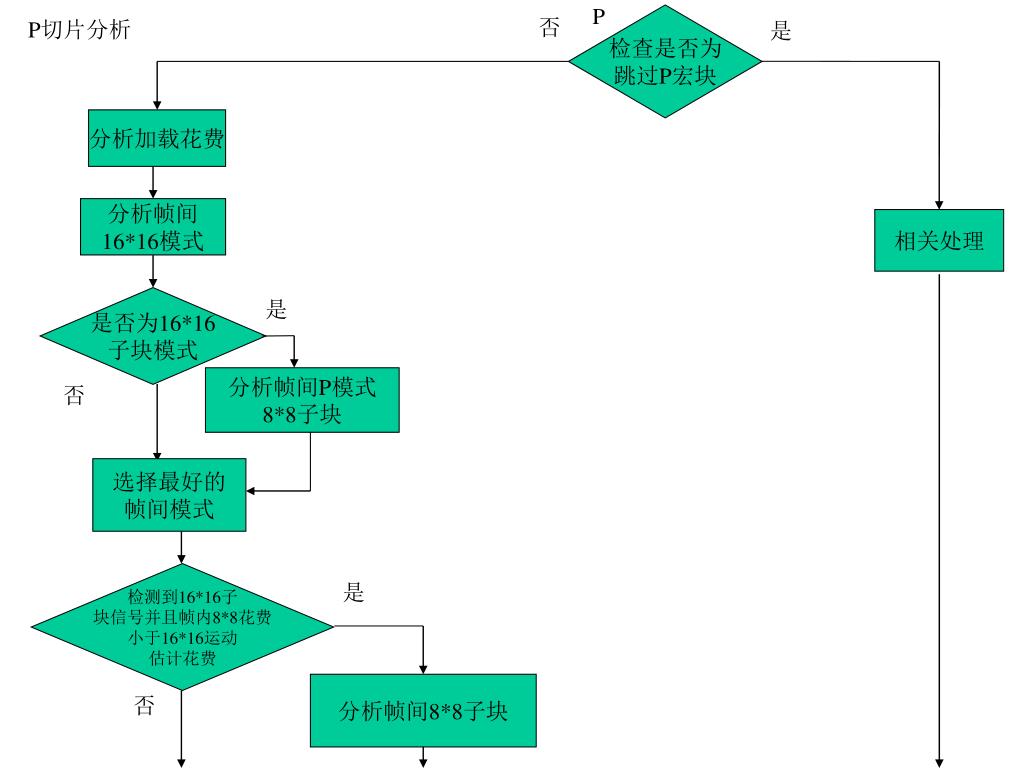

P 检查是否为跳过P宏块否 P切片分析是分析加载花费分析帧间 16*16模式相关处理是否为16*16 子块模式是分析帧间P模式 8*8子块否选择最好的帧间模式检测到16*16子块信号并且帧内8*8花费小于16*16运动估计花费是分析帧间8*8子块否

分析帧间 16*8/8*16子块进行1/4象素加工最佳帧内宏块模式分析，并对色度和亮度成分分别附值 P切片分析结束

判断是否为 直接模式 B切片分析是否进行相关处理判断是否为 skip模式是否分析加载花费，直接模式和帧间16*16模式是否收到16*16 子块信号否分析帧内8*8, 8*16,16*8子块加工1/4象素精度

最佳帧内宏块 模式分析 B切片分析结束

Macroblock.c: x264_macroblock_encode 判断是否为跳过P宏块是 x264_macroblock_ encode_pskip( h ) 否判断是否为跳过B宏块是 x264_macroblock_ encode_skip( h ) 否量化缩放判断宏块类型 I 16*16 I 4*4 x264_mb_encode _i16x16 x264_mb_encode _i4x4 Inter MB 运动补偿x264_mb_mc 16×16DCT变换分别对每一个4×4块量化和z扫描以及对每一个8×8的块进行化简色度编码开始

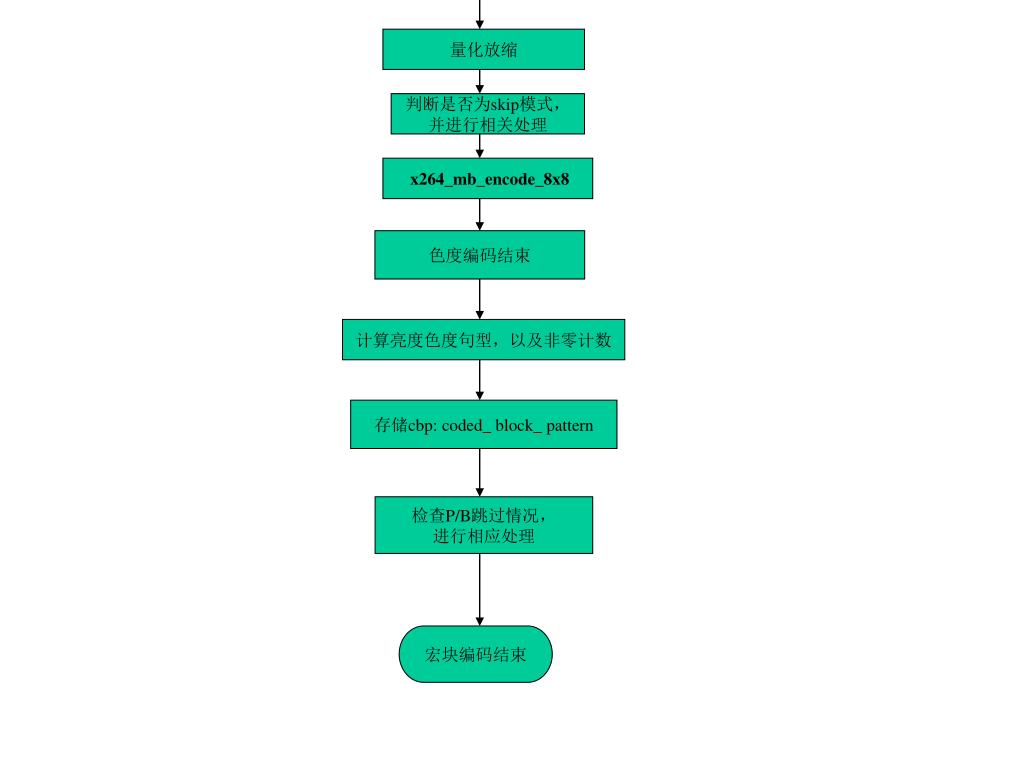

量化放缩 判断是否为skip模式，并进行相关处理 x264_mb_encode_8x8 色度编码结束计算亮度色度句型，以及非零计数存储cbp: coded_ block_ pattern 检查P/B跳过情况，进行相应处理宏块编码结束

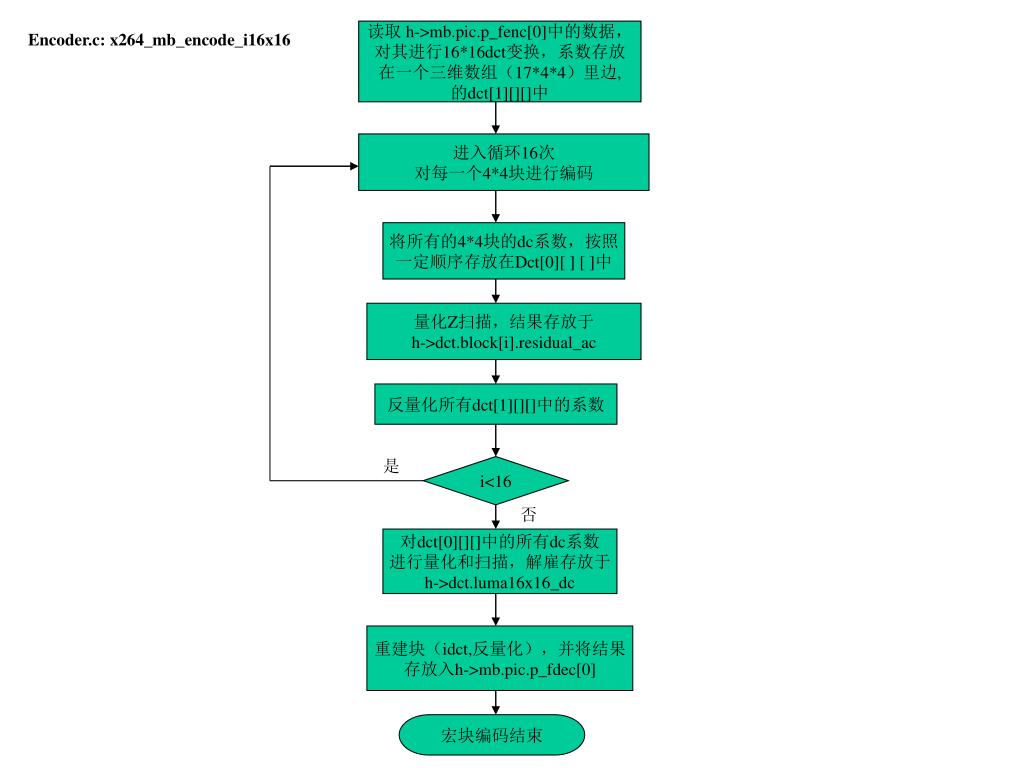

读取 h->mb.pic.p_fenc[0]中的数据， 对其进行16*16dct变换，系数存放在一个三维数组（17*4*4）里边, 的dct[1][][]中 Encoder.c: x264_mb_encode_i16x16 进入循环16次对每一个4*4块进行编码将所有的4*4块的dc系数，按照一定顺序存放在Dct[0][ ] [ ]中量化Z扫描，结果存放于 h->dct.block[i].residual_ac 反量化所有dct[1][][]中的系数是 i<16 否对dct[0][][]中的所有dc系数进行量化和扫描，解雇存放于 h->dct.luma16x16_dc 重建块（idct,反量化），并将结果存放入h->mb.pic.p_fdec[0] 宏块编码结束

Encoder.c: x264_mb_encode_i4×4 对4*4子块dct变换从p_src和p_dst 取出数据变换以后放在dct4*4中对dct4*4量化 4*4 Z字型全扫描结果存放于 h->dct.block[idx].luma4x4 对dct4*4 中的数据解量化对dct4*4中的数据进行idct变换，结果放置于p_dst 中，用于重建编码结束

common\macroblock.c:x264_mb_mc 判断宏块类型为使用列表0预测的 16*16预测模式如果宏块类型为 P8*8或者B8*8 是否为B跳过或者直接模式分三种情况进行处理（16×16，16×8，8×16） x264_mb_mc_0xywh 是否，即为其他B模式 x264_mb_mc_direct8x8 分为D_L0,D_L1,以及B预测三大种种情况进行讨论分别调用： x264_mb_mc_0xywh x264_mb_mc_1xywh x264_mb_mc_01xywh x264_mb_mc_direct8x8 进行处理初始化参考列表判断宏块部分类新 D_16x16 End D_16x8 D_8*16

Macroblock.c: x264_mb_encode_8x8(编码色度成分) 对色度成分进行 8×8子块dct变换对每一个4×4子块进行处理：存储dc系数，量化，z扫描，反量化对每一个子块的dc系数进行单独处理量化，z扫描对每一个子块的dc系数进行反变换和反量化用于重建块判断如果为B帧间模式并且简化参数足够低则：该8*8块几乎没有色度数据因此把它置为空，这样作可以节省bit 对整块进行反dct变换，用于重建结束

Cavlc.c:x264_macroblock_write_cavlc 判断切片类型I,P,B 写入宏块类型，预测，和运动矢量是否为I_PCM类型是写入哥伦布函数 bs_ write _ue 否是否为I_4×4类型是补齐0 写入哥伦布函数 bs_ write _ue 分别写入Y, Cr, Cb值并且返回是否为I_16×16类型是为每一个4*4亮度子块进行预测返回预测模式结束否跳出类型判断写入亮度和色度的预测类型写入每一个亮度4×4 子块的预测模式是否为P_L0类型是写入色度的预测模式判断宏块部分的类型（16×16，16×8，8×16）否跳出类型判断写入部分类型，针对每种不同类型写入参考帧号和预测矢量跳出类型判断

是否为P_8×8类型 是写入子宏块类型否是否为B_8×8类型是写入4个参考图像索引写入宏块类型否是否为B直接类型写入子宏块的mvd？ x264_sub_mb_mv_write_cavlc 否写入子块类型跳出宏块类型判断是写入参考帧索引初始化参考列表直接写0 写入残差块，注意对B宏块来说是两个残差分量写入宏块类型跳出宏块类型判断写入参考帧索引写入mvd 写入编码的块的句型写入残差数据 block_ residual_ write_ cavlc 结束

谢谢你： 我只对编码部分整体的看了一边，理解很浅显，希望你看完之后能够帮我指正一下。 每一个流程前边列出了该流程的出处，我只针对自己认为比较复杂的函数画出了流程图。 问题 :
