  1. www.eposignal.ru Блок коррекции Флоугаз

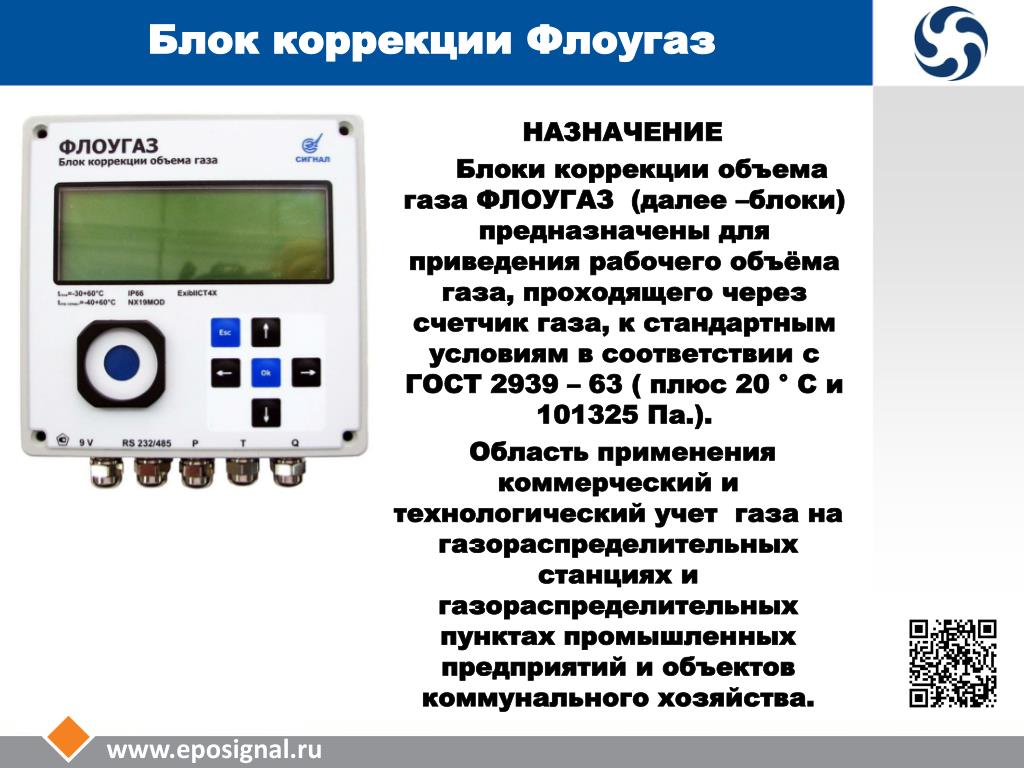

  2. Блок коррекции Флоугаз НАЗНАЧЕНИЕ Блоки коррекции объема газа ФЛОУГАЗ (далее –блоки) предназначены для приведения рабочего объёма газа, проходящего через счетчик газа, к стандартным условиям в соответствии с ГОСТ 2939 – 63 ( плюс 20 ° С и 101325 Па.). Область применения коммерческий и технологический учет газа на газораспределительных станциях и газораспределительных пунктах промышленных предприятий и объектов коммунального хозяйства. www.eposignal.ru

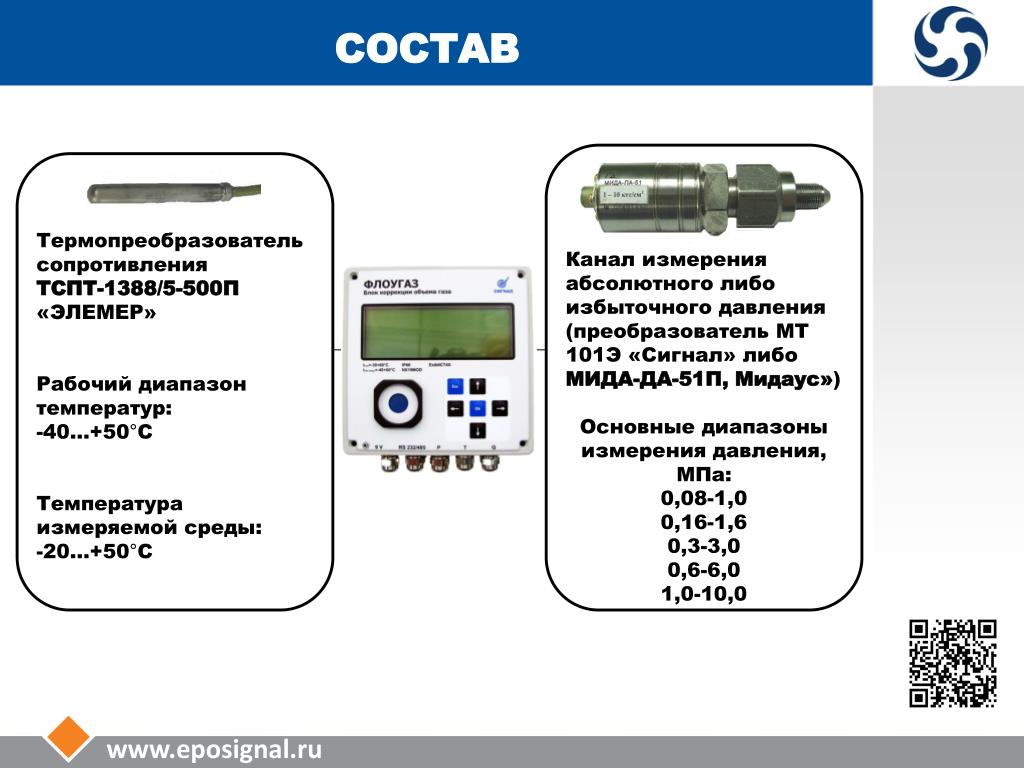

  3. СОСТАВ Канал измерения абсолютного либо избыточного давления (преобразователь МТ 101Э «Сигнал» либо МИДА-ДА-51П, Мидаус») Основные диапазоны измерения давления, МПа: 0,08-1,0 0,16-1,6 0,3-3,0 0,6-6,0 1,0-10,0 Термопреобразователь сопротивления ТСПТ-1388/5-500П «ЭЛЕМЕР» Рабочий диапазон температур: -40…+50°С Температура измеряемой среды: -20…+50°С www.eposignal.ru

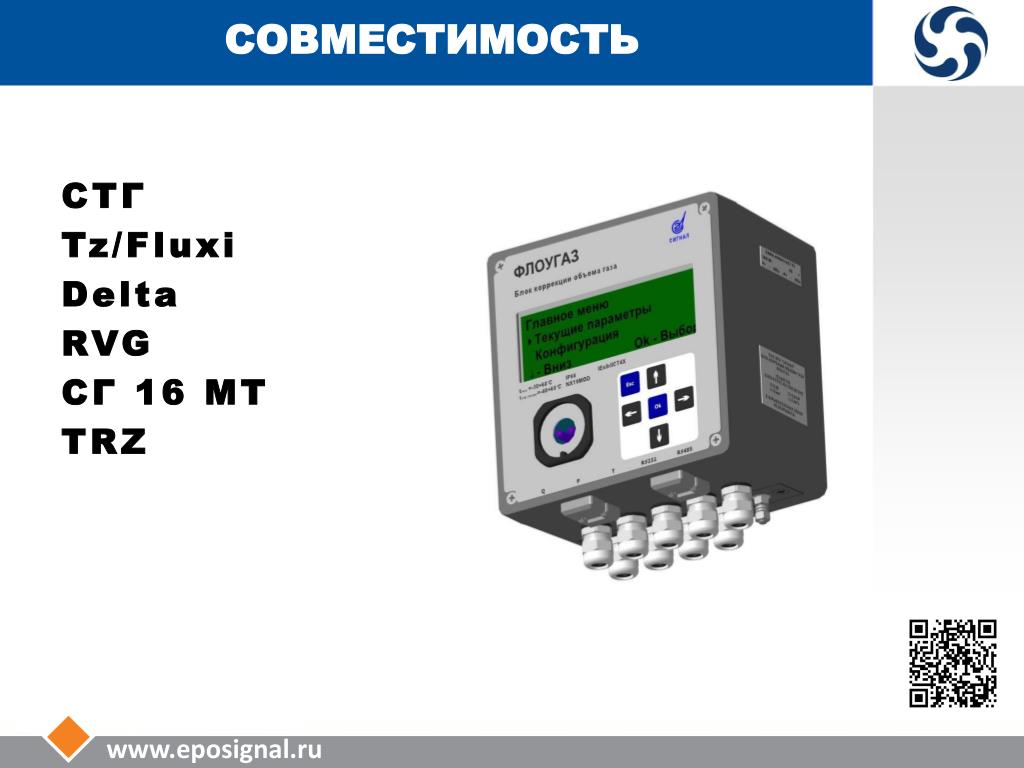

  4. СОВМЕСТИМОСТЬ СТГ Tz/Fluxi Delta RVG СГ 16 МТ TRZ www.eposignal.ru

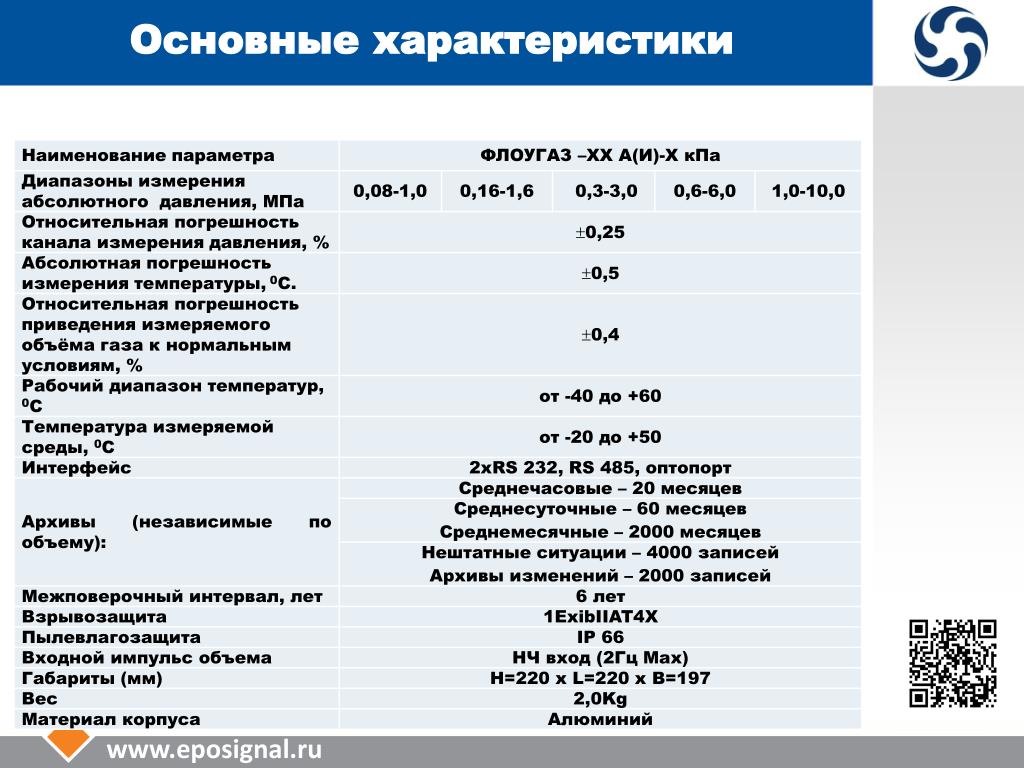

  5. Основные характеристики www.eposignal.ru

  6. Датчик температуры • Датчик температуры представляет собой термопреобразователь сопротивления ТСПТ 500П по ГОСТ 6651-94, приемная часть которого расположена в протекающем газовом потоке. • Прибор преобразует значение температуры в соответствующее ей значение сопротивления, величина которого поступает в вычислитель. www.eposignal.ru

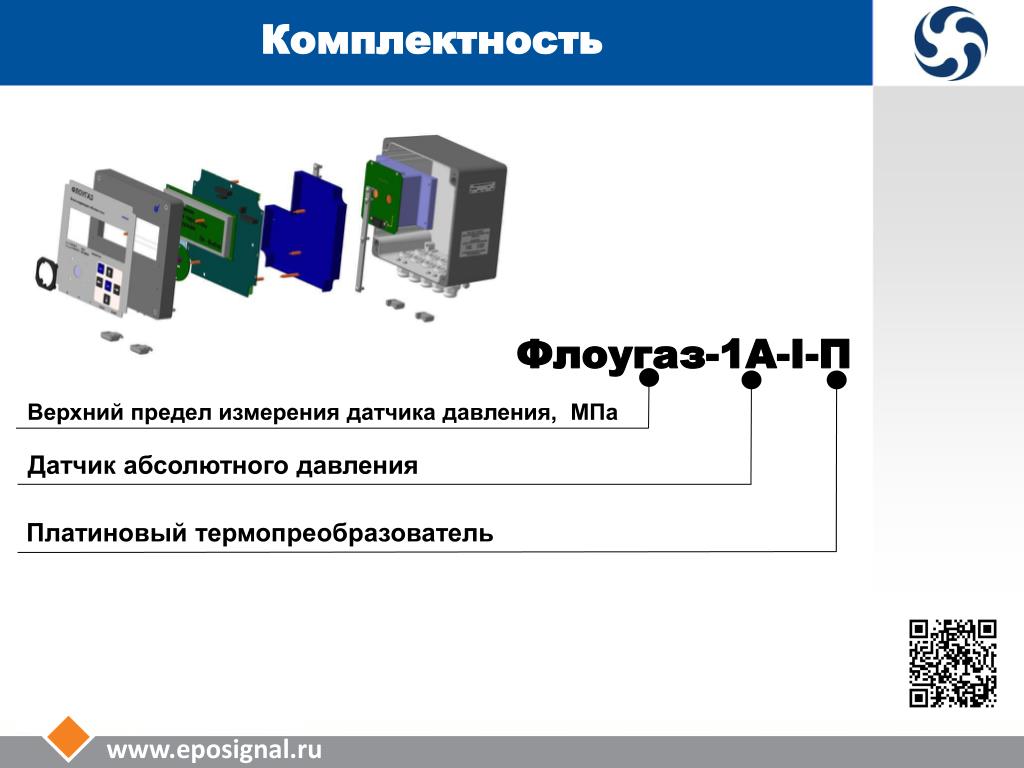

  7. Комплектность Флоугаз-1А-I-П Верхний предел измерения датчика давления, МПа www.eposignal.ru Датчик абсолютного давления Платиновый термопреобразователь

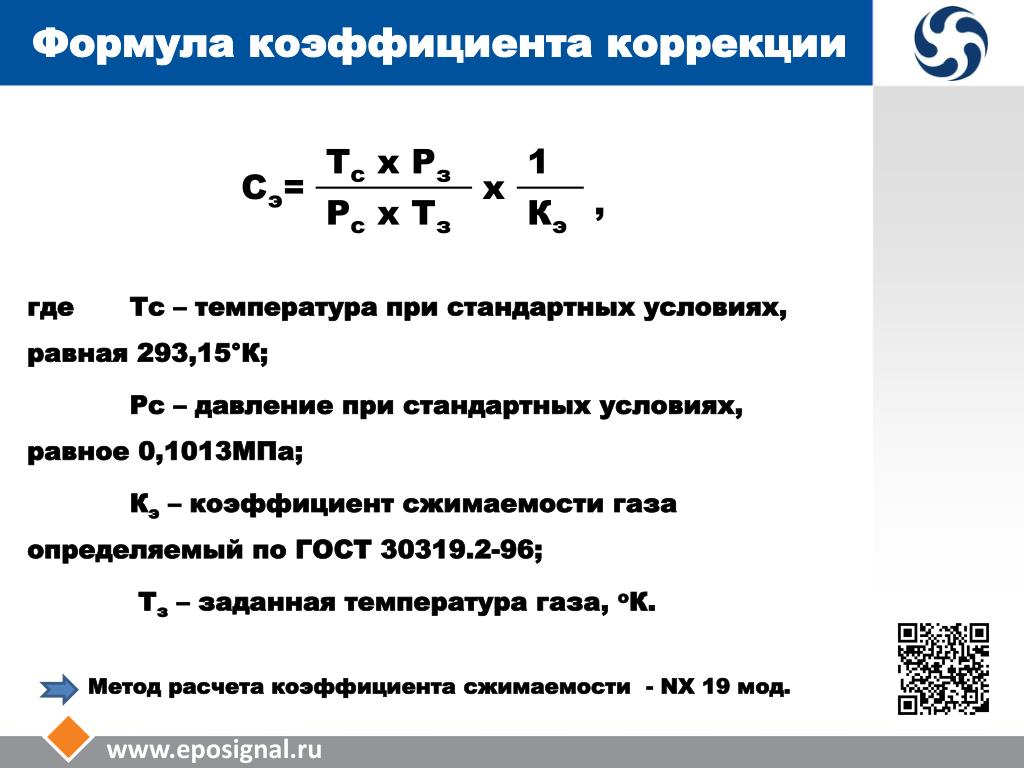

  8. Формула коэффициента коррекции где Тc – температура при стандартных условиях, равная 293,15°К; Рc – давление при стандартных условиях, равное 0,1013МПа; Кэ – коэффициент сжимаемости газа определяемый по ГОСТ 30319.2-96; Тз – заданная температура газа, oК. Метод расчета коэффициента сжимаемости - NX 19 мод. www.eposignal.ru

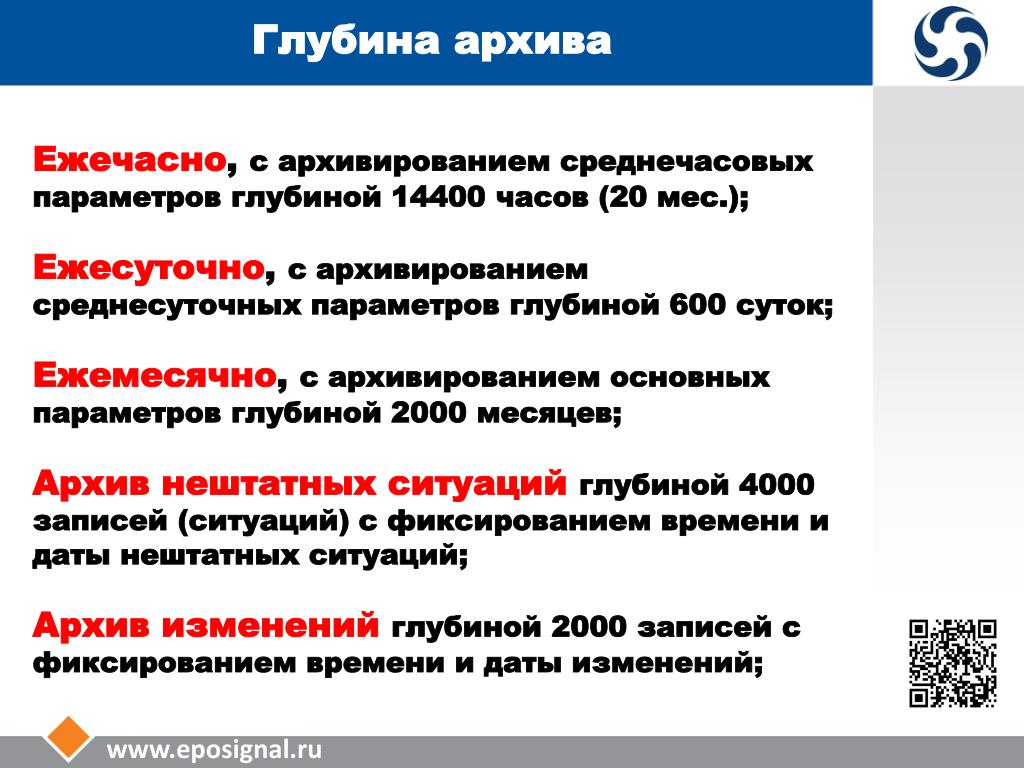

  9. Глубина архива Ежечасно, с архивированием среднечасовых параметров глубиной 14400 часов (20 мес.); Ежесуточно, с архивированием среднесуточных параметров глубиной 600 суток; Ежемесячно, с архивированием основных параметров глубиной 2000 месяцев; Архив нештатных ситуацийглубиной 4000 записей (ситуаций) с фиксированием времени и даты нештатных ситуаций; Архив изменений глубиной 2000 записей с фиксированием времени и даты изменений; www.eposignal.ru

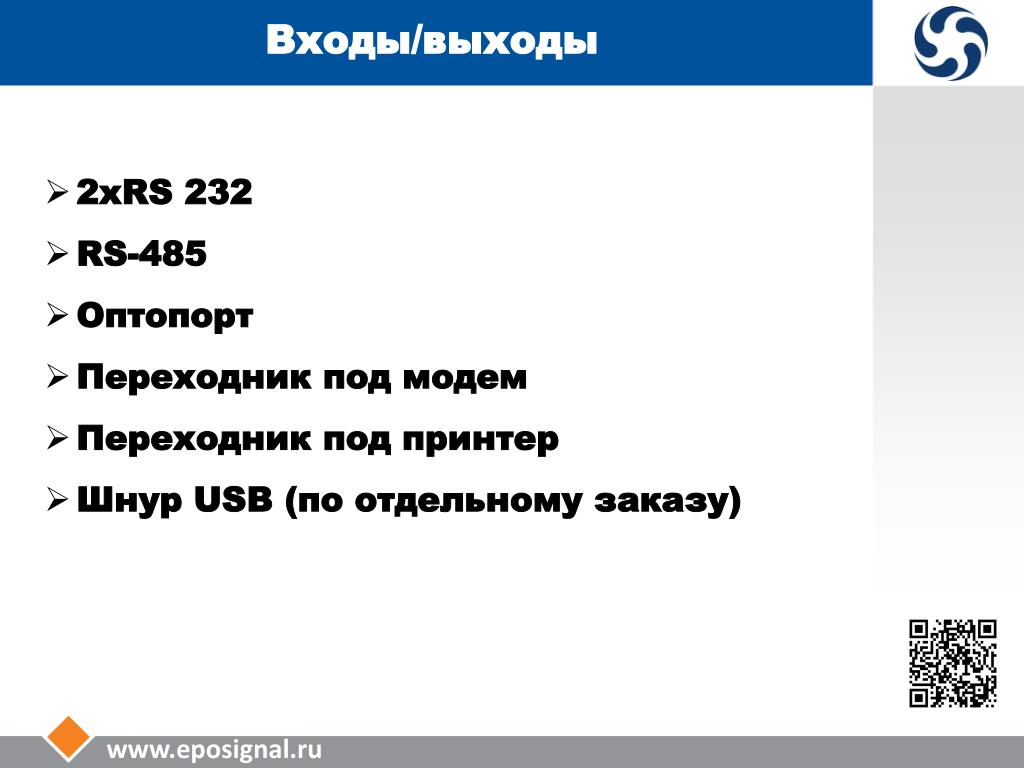

  10. Входы/выходы • 2хRS 232 • RS-485 • Оптопорт • Переходник под модем • Переходник под принтер • Шнур USB (по отдельному заказу) www.eposignal.ru

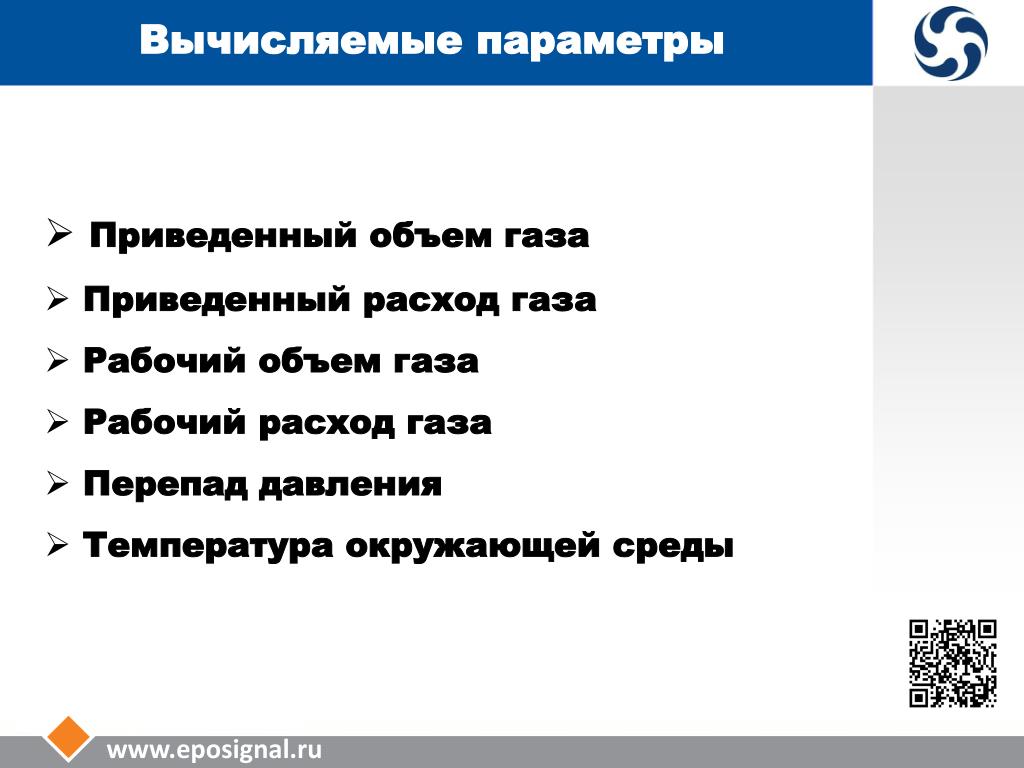

  11. Вычисляемые параметры • Приведенный объемгаза • Приведенный расход газа • Рабочий объем газа • Рабочий расход газа • Перепад давления • Температура окружающей среды www.eposignal.ru

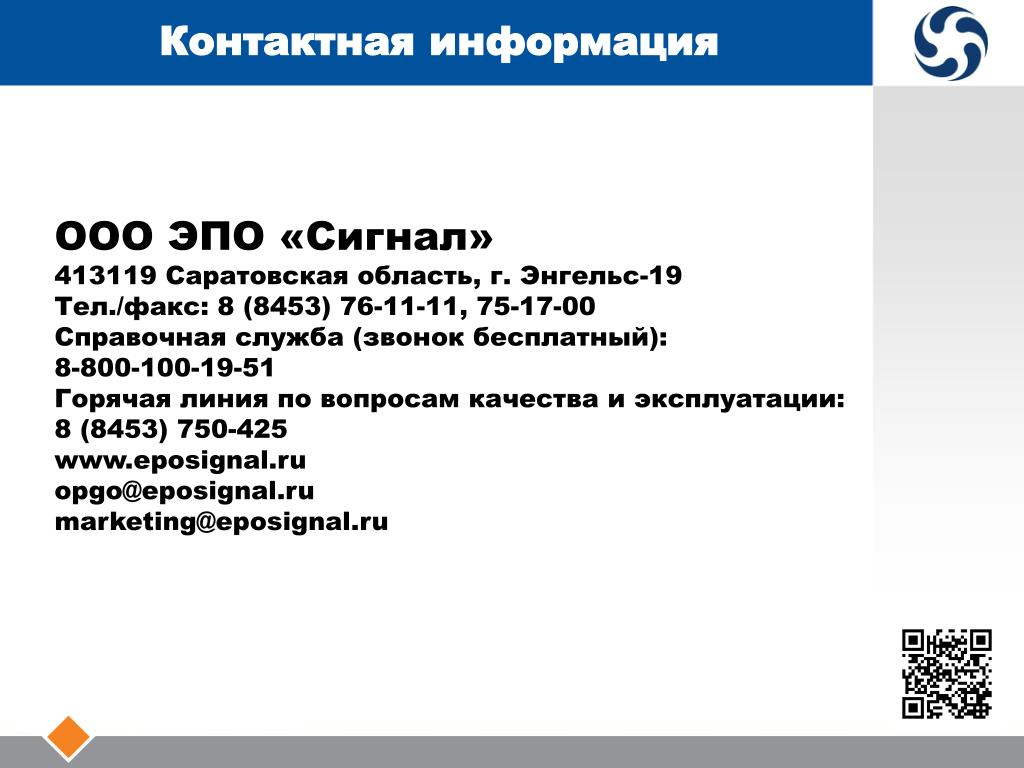

  12. Контактная информация ООО ЭПО «Сигнал» 413119 Саратовская область, г. Энгельс-19 Тел./факс: 8 (8453) 76-11-11, 75-17-00 Справочная служба (звонок бесплатный): 8-800-100-19-51 Горячая линия по вопросам качества и эксплуатации: 8 (8453) 750-425 www.eposignal.ru opgo@eposignal.ru marketing@eposignal.ru
