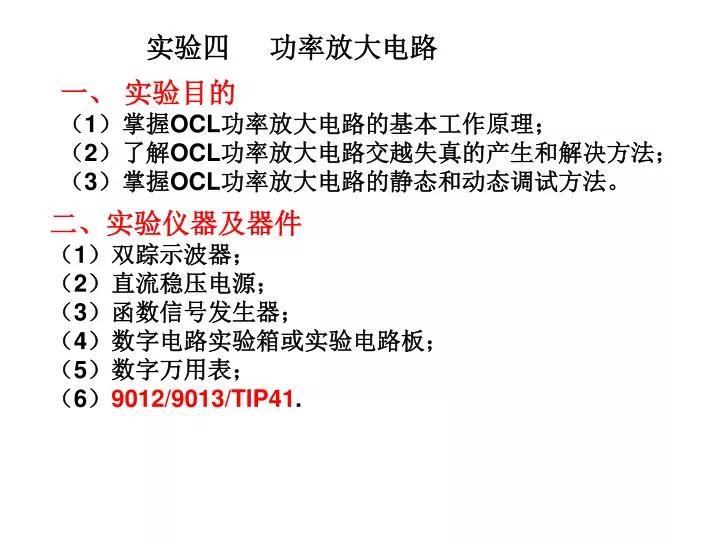

  1. 实验四 功率放大电路 一、 实验目的 （1）掌握OCL功率放大电路的基本工作原理； （2）了解OCL功率放大电路交越失真的产生和解决方法； （3）掌握OCL功率放大电路的静态和动态调试方法。 二、实验仪器及器件 （1）双踪示波器； （2）直流稳压电源； （3）函数信号发生器； （4）数字电路实验箱或实验电路板； （5）数字万用表； （6）9012/9013/TIP41.

  2. 三、预习要求 （1）了解三极管9012/9013及TIP41的引脚图和用法； （2）理解OCL功率放大电路的工作原理； 9012/9013

  3. 四、 实验原理 -------认识电路:

  4. +VCC T1 R1 ic1 ui iL uo RL ic2 R2 T2 -VCC -------电路演变: 存在交越失真 实际中，为了使静态时发射极电位为零，以便负载电流为零，通常接两个电阻R1和R2用于调节发射极电位。（理想情况下，两电阻值相等。）

  5. 静态工作点可调 对于每个三极管的工作而言，它构成一个共集电极的单管放大电路，其电压放大倍数小于1且输出与输入同相

  6. 三极管9013/TIP41 T1 T2 三极管9012/TIP41

  7. “准互补对称OCL功率放大电路”。

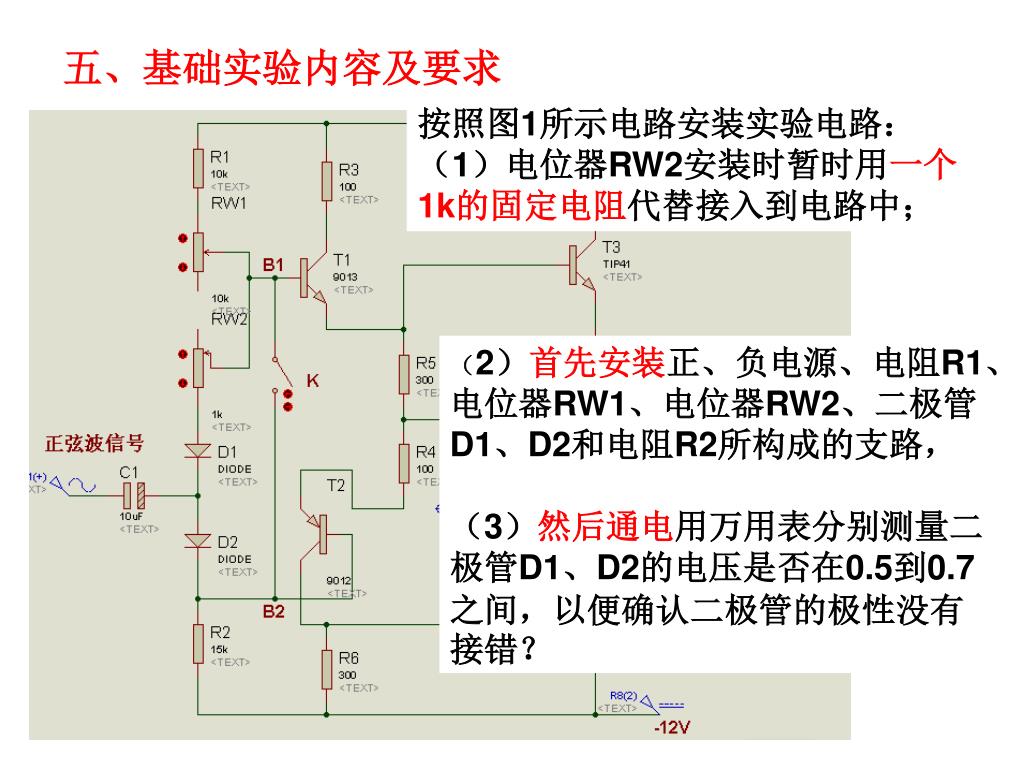

  8. 五、基础实验内容及要求 按照图1所示电路安装实验电路： （1）电位器RW2安装时暂时用一个1k的固定电阻代替接入到电路中； （2）首先安装正、负电源、电阻R1、电位器RW1、电位器RW2、二极管D1、D2和电阻R2所构成的支路， （3）然后通电用万用表分别测量二极管D1、D2的电压是否在0.5到0.7之间，以便确认二极管的极性没有接错？

  9. 五、基础实验内容及要求 （4）电路安装完毕后，在不加入输入信号的情况下进行试通电： 通电后立即用手触摸三极管T3、T4，如果感觉到管子开始逐渐发烫应立即断电，正常情况下长时间都不应发烫。 （5）静态调试

  10. 五、基础实验内容及要求 ①输出端O点电位的调整：为了使输出交流波形的正、负半周对称。调节电位器RW1，使O点电位为零。

  11. 五、基础实验内容及要求 ② 三极管“甲乙类工作状态”的调整： 与参考值比较.

  12. （2）动态调试 ①测量输出功率：输入端接入幅度为4V、频率为1kHz的正弦波交流信号，用示波器观察输出信号的幅值和相位变化情况。并记录此时的输出电压幅度，计算出输出功率和效率。
