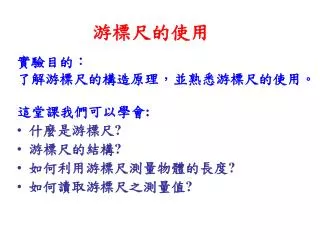

  1. 游標尺的使用 實驗目的：了解游標尺的構造原理，並熟悉游標尺的使用。 • 什麼是游標尺? • 游標尺的結構? • 如何利用游標尺測量物體的長度? • 如何讀取游標尺之測量值? 這堂課我們可以學會:

  2. 一般常用到的尺 皮尺 比例尺 捲尺 直尺

  3. 6.81cm 0 1cm 2cm 3cm 4cm 5cm 6cm 7cm 一般直尺之測量 6.83cm 6.87cm 一般我們所用的直尺，其最小的刻度只到1mm。因此使用直尺來測量物體時，只能準確到1mm，但若改用游標尺，雖然其主尺的最小刻度仍為1mm，但利用副尺刻度的巧妙設計，可將長度測量的準確度提高。

  4. 什麼是游標尺？ 游標尺之所以得名是因為它是由一支固定的主尺和一支可移動的副尺所構成，如圖所示。

  5. 游標尺的結構 固定螺絲 主尺 副尺 主尺夾邊 副尺夾邊

  6. 如何利用游標尺測量物體？ 1.測量物體外徑: 拇指推副尺向內,夾住待測物體

  7. 如何利用游標尺測量物體？ 2.測量物體內徑: 拇指拉副尺向外,抵住待測物體

  8. 如何利用游標尺測量物體？ 將主尺扺住待測物體之管口,將副尺量桿推入管中 3.測量物體深度:

  9. 和游標尺有關的實驗室儀器: 1.天平: 主尺 1.9克 ＝副尺刻劃10刻度 副尺 主尺

  10. 和游標尺有關的實驗室儀器: 2.氣壓計: 主尺1.9cm ＝副尺10小格 副尺 主尺

  11. 0 10 20 30 mm 0 1 2 3 4 5 6 7 8 910 游標尺之歸零: 正常之游標尺,主尺和副尺密合時,兩者之零刻度應該對齊。 測量物體之長度時,即副尺和主尺零刻度間之長度,亦即副尺之零刻度在主尺上之位置。

  12. 第一種游標尺 0 10 20 30 mm 0 1 2 3 4 5 6 7 8 910 主尺 9mm ＝副尺刻劃10刻度 副尺每一刻度＝0.9mm 利用副尺的10條刻線將主尺的1公釐，刻畫成10個等分，每1個等分的長度等於0.1mm ，因而將長度測量的準確提高10倍，我們稱0.1mm為此游標尺的精密度。

  13. 0 1 2 3 4 5 6 7 8 9 10 0.1mm 主尺 9mm ＝副尺刻劃10刻度 游標尺之原理： 刻度上下對齊 刻度上下對齊 0 10 20 mm 6 0.5mm 0.1mm ? 0.6mm 0.8mm 0.2mm Ans:6.5mm

  14. 0 1 2 3 4 5 6 7 8 9 10 0.2mm 刻度上下對齊 0 10 20 mm 11 ? Ans:11.2mm

  15. 0 10 20 30 mm 0 1 2 3 4 5 6 7 8 9 10 有誤差游標尺之校正： 游標尺閉合時,副尺第9刻度和主尺對齊,副尺和主尺之零刻度相距0.1mm,誤差為－0.1mm,測量結果應予加上 ? 10.2+0.1mm Ans:10.3mm

  16. 0 10 20 30 mm 0 1 2 3 4 5 6 7 8 9 10 游標尺閉合時,副尺第4刻度和主尺對齊,副尺和主尺之零刻度相距0.4mm,誤差為+０.4mm,測量結果應予扣除 有誤差游標尺之校正： 23 ? 23.6-0.4mm Ans:23.2mm

  17. 第二種游標尺 0 10 20 30 40 50 60 70 mm 0 1 2 3 4 5 6 7 8 9 10 (實驗室游標尺)： 副尺20小格＝主尺39mm 副尺1 小格＝主尺1.95mm 刻度上下對齊處 利用副尺的20條刻線將主尺的1公釐，刻畫成20個等分，每1個等分的長度等於0.05mm ，因而將長度測量的準確提高20倍，我們稱0.05mm為此游標尺的精密度。

  18. 0 10 20 30 40 50 60 mm 0 1 2 3 4 5 6 7 8 9 10 刻度上下對齊處 0.05x11 0.05x5 0.05x18

  19. 0 10 20 30 40 50 60 mm 0 1 2 3 4 5 6 7 8 9 10 刻度上下對齊處 測量物體長度? 5 Ans:5.60mm 0.05x12

  20. 0 10 20 30 40 50 60 mm 0 1 2 3 4 5 6 7 8 9 10 刻度上下對齊處 測量物體長度? 3 Ans:3.85mm 0.05x17

  21. 0 10 20 30 40 50 60 mm 0 1 2 3 4 5 6 7 8 9 10 刻度上下對齊處 測量物體長度? 9 0.05x13 Ans:9.65mm

  22. 成果驗收

  23. 以上圖之游標尺測量物體長度,如下圖 ,則物體之長度為? 8.70mm 答案鈕

  24. 應予扣除0.50mm 以上圖之游標尺測量物體長度,如下圖 ,則物體之長度為? 答案鈕 11.20-0.50mm = 10.70mm

  25. 0 10 20 30 40 50 60 70 mm 0 1 2 3 4 5 6 7 8 9 10 19 以實驗室之標準游標尺測量物體長度,如下圖,則物體之長度為? 對齊位置 答案鈕 19.35mm

  26. 0 10 20 30 40 50 60 70 mm 0 1 2 3 4 5 6 7 8 9 10 12 以實驗室之標準游標尺測量物體長度,如下圖,則物體之長度為? 對齊位置 答案鈕 12.05mm

  27. 0 10 20 30 40 50 60 70 mm 0 1 2 3 4 5 6 7 8 9 10 12 以實驗室之標準游標尺測量物體長度,如下圖,則物體之長度為? 對齊位置 答案鈕 12.15mm

  28. 0 10 20 30 40 50 60 70 mm 0 1 2 3 4 5 6 7 8 9 10 12 以實驗室之標準游標尺測量物體長度,如下圖,則物體之長度為? 對齊位置 答案鈕 12.15mm

  29. 8mm 游標尺表示物體之長度為? Ans:8.65mm 對齊位置

  30. 9mm 游標尺表示物體之長度為? 對齊位置 Ans:9.40mm

  31. 延伸教材

  32. 天平測量結果為? 對齊刻度 20g 答案鈕 27.72g

  33. 氣壓計讀數為若干cm-Hg? 答案鈕 76.63cm-Hg 對齊刻度 766mm-Hg

  34. The end
