射频识别技术专利态势分析

射频识别技术 专利态势分析北京国之企业专利应急和预警咨询服务中心 2011年12月成都

主要内容 射频识别简介专利态势分析产业发展建议

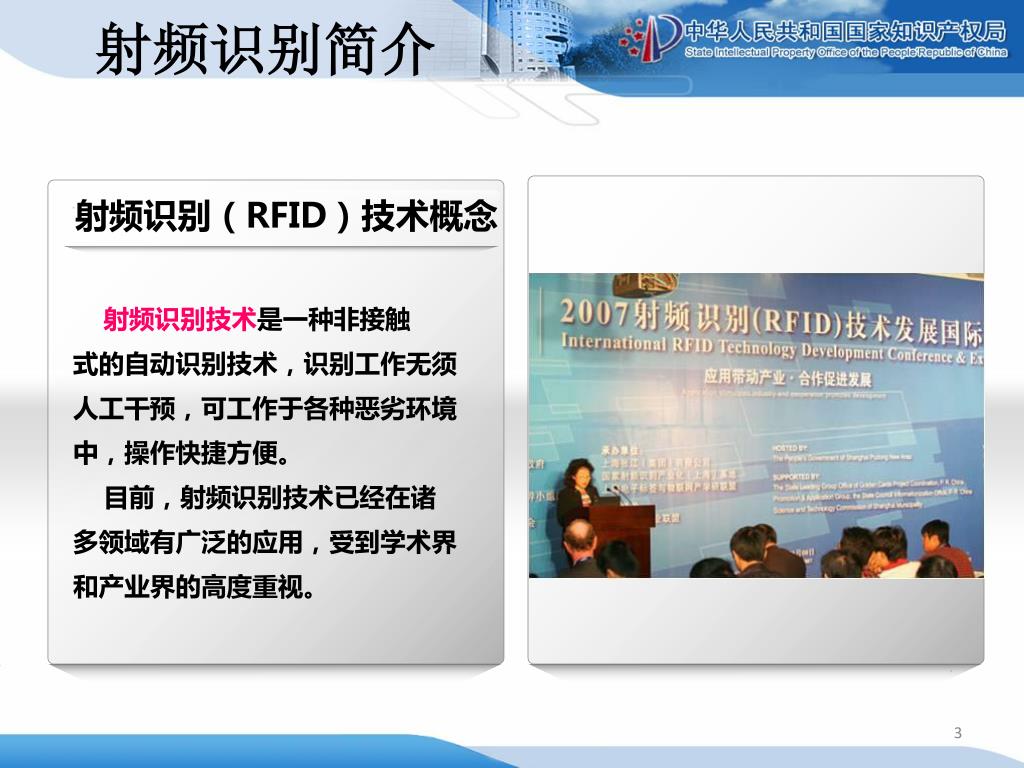

射频识别简介 射频识别（RFID）技术概念射频识别技术是一种非接触式的自动识别技术，识别工作无须人工干预，可工作于各种恶劣环境中，操作快捷方便。目前，射频识别技术已经在诸多领域有广泛的应用，受到学术界和产业界的高度重视。

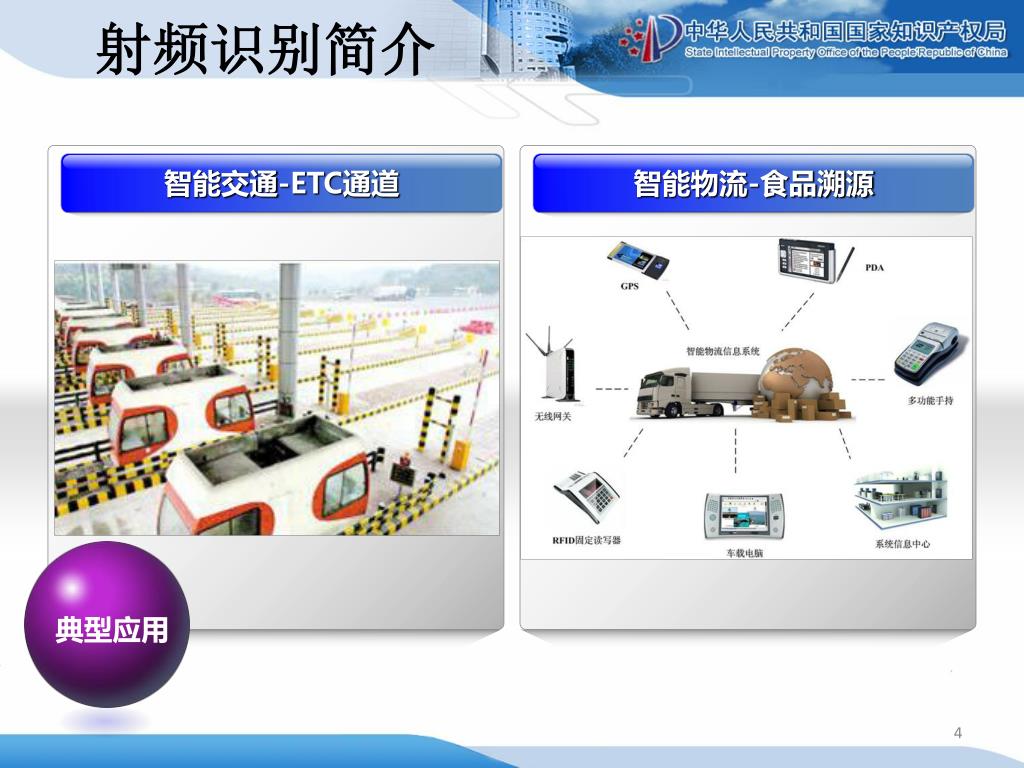

射频识别简介 智能交通-ETC通道智能物流-食品溯源典型应用

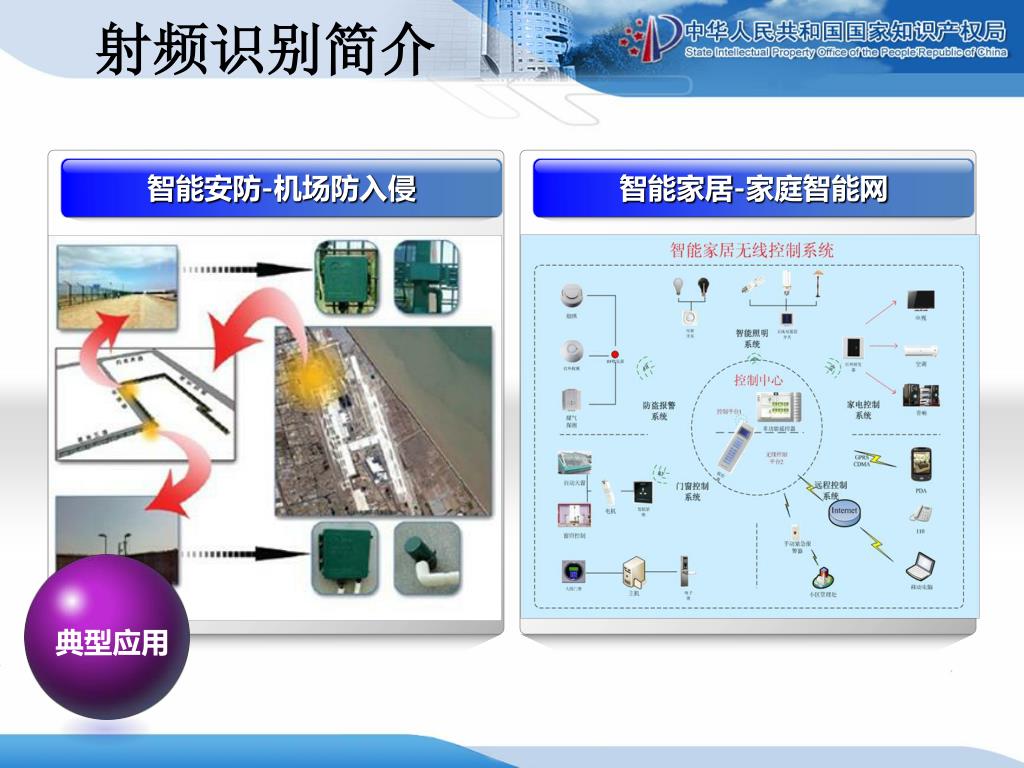

射频识别简介 智能安防-机场防入侵智能家居-家庭智能网典型应用

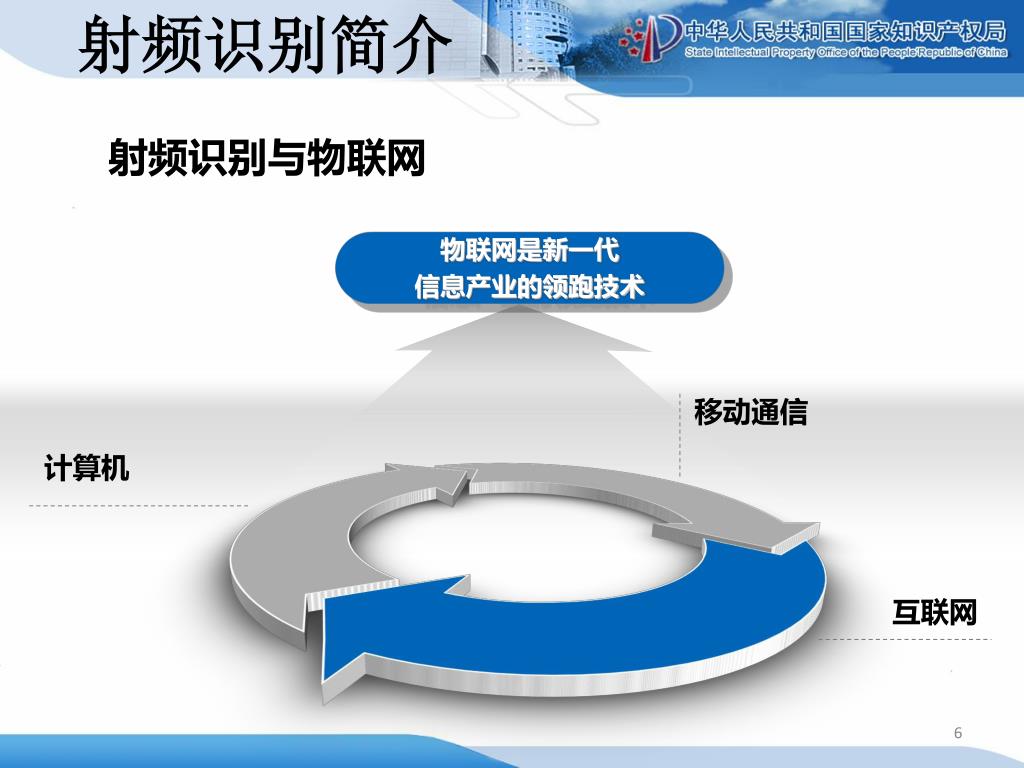

射频识别简介 射频识别与物联网物联网是新一代信息产业的领跑技术移动通信计算机互联网

射频识别简介 2009年8月，温家宝总理明确指示: “在物联网发展中，要早一点谋划未来，早一点攻破核心技术。”

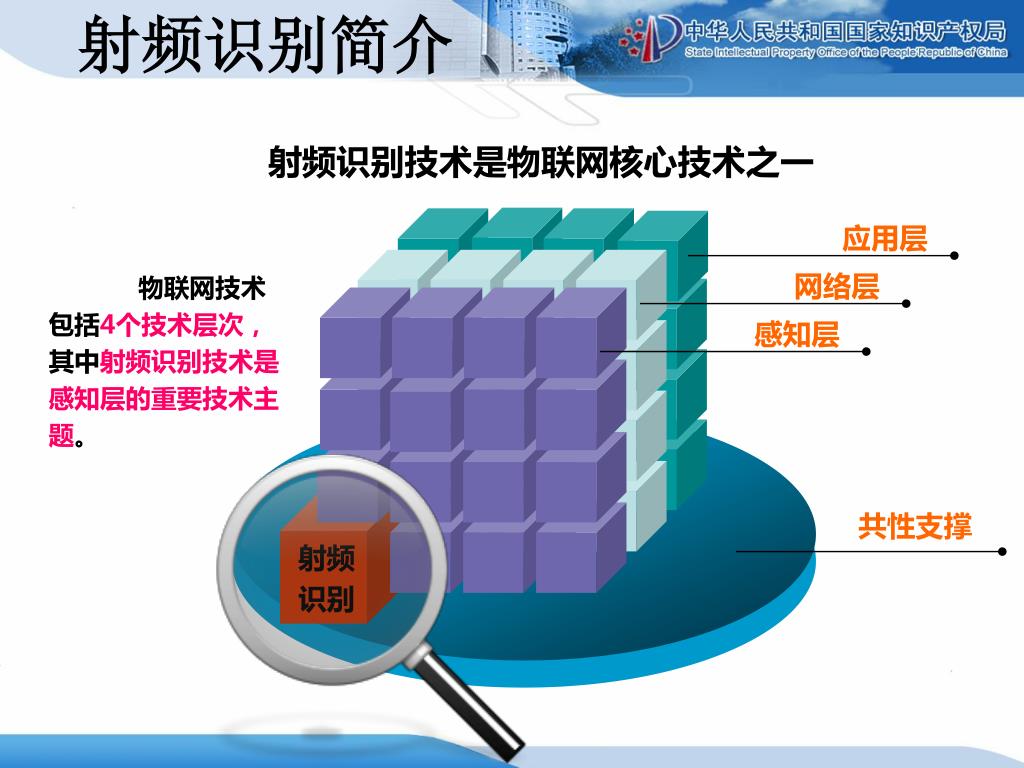

射频识别简介 射频识别技术是物联网核心技术之一应用层网络层物联网技术包括4个技术层次，其中射频识别技术是感知层的重要技术主题。感知层共性支撑射频识别

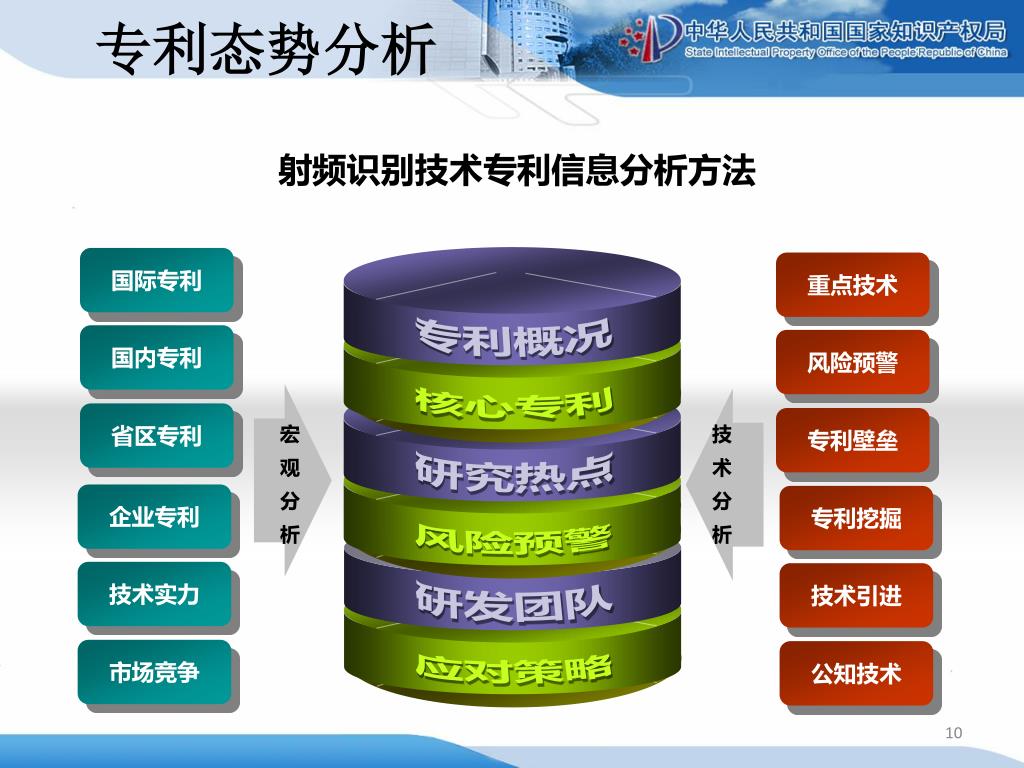

专利态势分析 射频识别技术专利信息分析方法国际专利重点技术专利概况国内专利风险预警核心专利省区专利专利壁垒宏观分析技术分析研究热点企业专利专利挖掘风险预警技术实力技术引进研发团队市场竞争公知技术应对策略

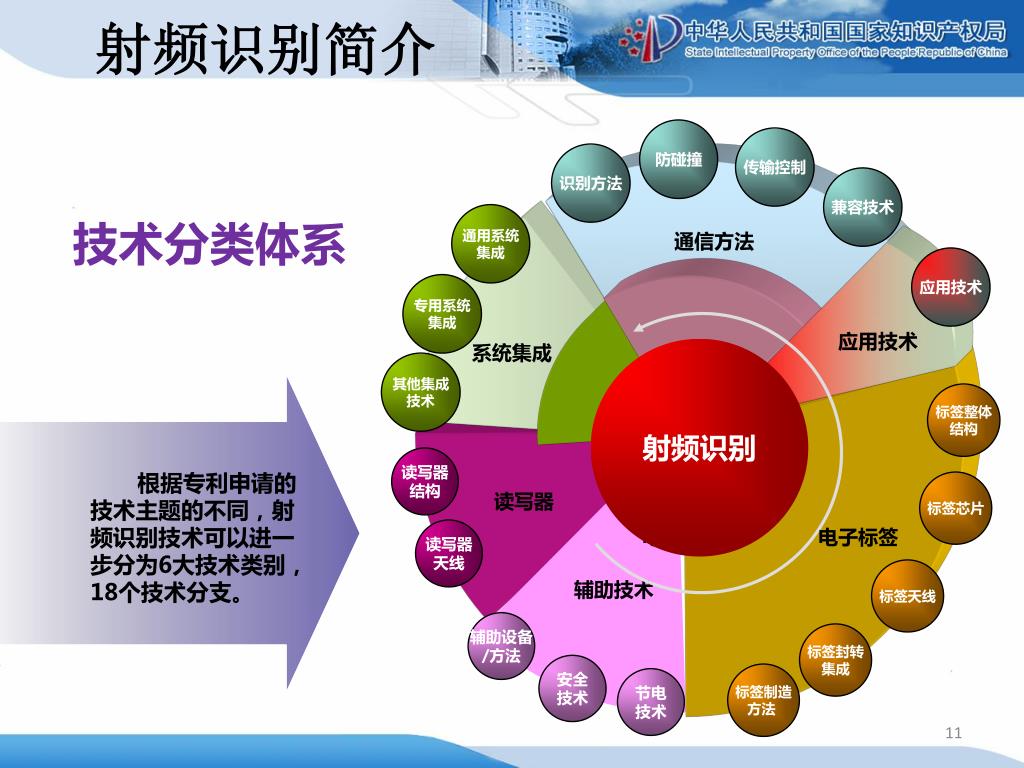

射频识别简介 防碰撞传输控制识别方法兼容技术通用系统集成技术分类体系通信方法应用技术专用系统集成应用技术系统集成射频识别其他集成技术标签整体结构读写器结构根据专利申请的技术主题的不同，射频识别技术可以进一步分为6大技术类别，18个技术分支。标签芯片读写器读写器天线电子标签电子标签标签天线辅助技术辅助设备 /方法标签封转集成安全技术标签制造方法节电技术 11

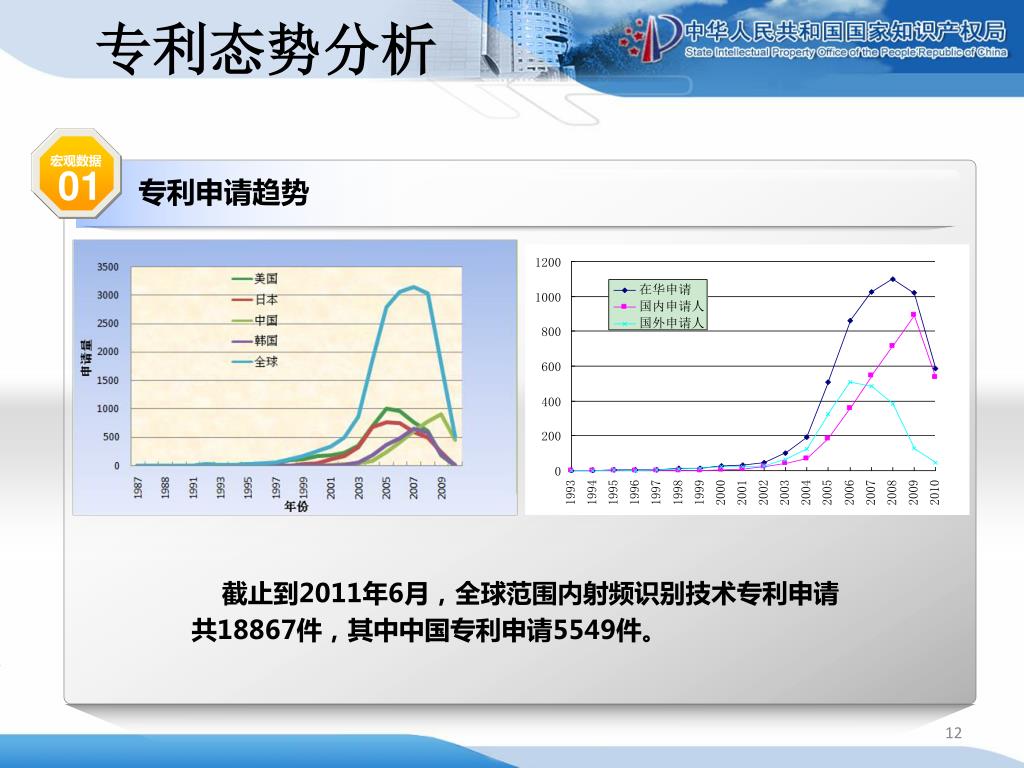

专利态势分析 01 宏观数据 • 专利申请趋势截止到2011年6月，全球范围内射频识别技术专利申请共18867件，其中中国专利申请5549件。

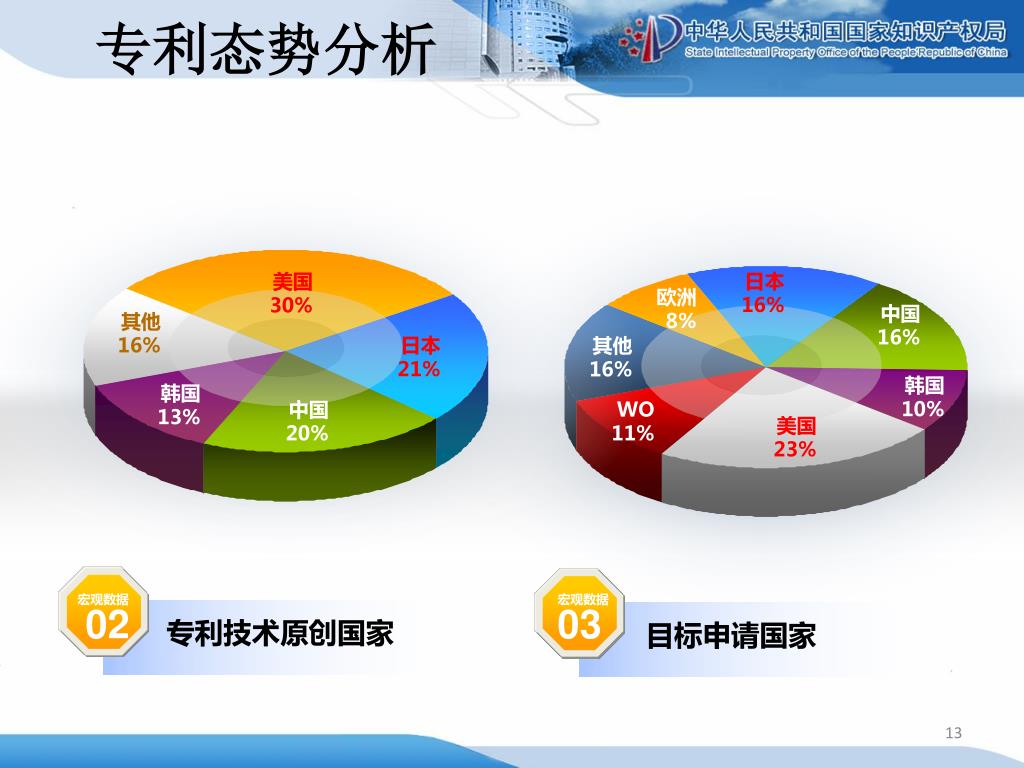

专利态势分析 02 03 美国 30% 日本 16% 欧洲 8% 中国 16% 其他 16% 日本 21% 其他 16% 韩国 10% 韩国 13% 中国 20% WO 11% 美国 23% 宏观数据宏观数据专利技术原创国家目标申请国家

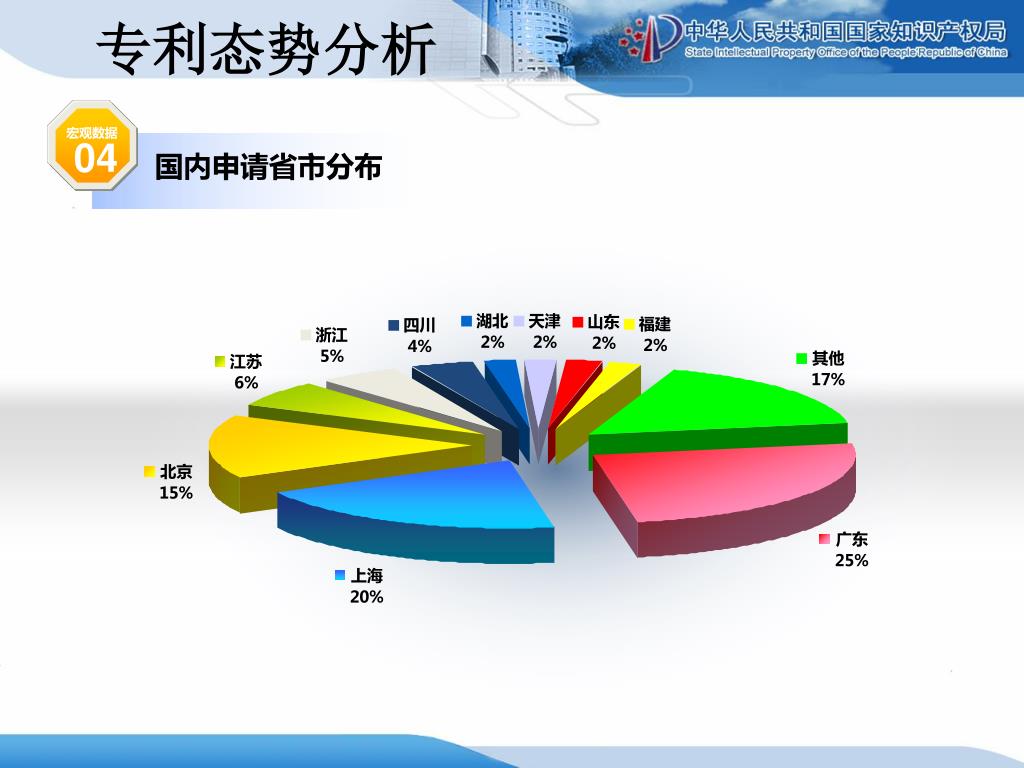

专利态势分析 04 宏观数据国内申请省市分布

专利态势分析 05 北京宏观数据 • 京、穗、沪、苏区域对比 ● 北京的射频识别技术起步较早，联想、大唐等企业具有较强的研发能力，目前在智能交通、公共安全等射频识别的应用技术上具有一定的竞争实力。江苏 ● 江苏在射频识别技术上的专利申请虽然数量不及排名第三的北京的一半，但其专利增长势头迅猛，大有奋力赶超的趋势，目前在智能环保、智能农业和智能电网等方面有较多的应用研究。广东上海 ● 上海在射频识别的应用技术上已经投入了较大的力量，智能环保、智能安防、智能交通等应用技术都比较发达。 ● 广东在射频识别技术上整体实力较强，目前，在智能物流、智能交通等射频识别的典型应用上走在全国前列，以中兴、华为和深圳远望谷为代表的企业拥有较多的专利技术。

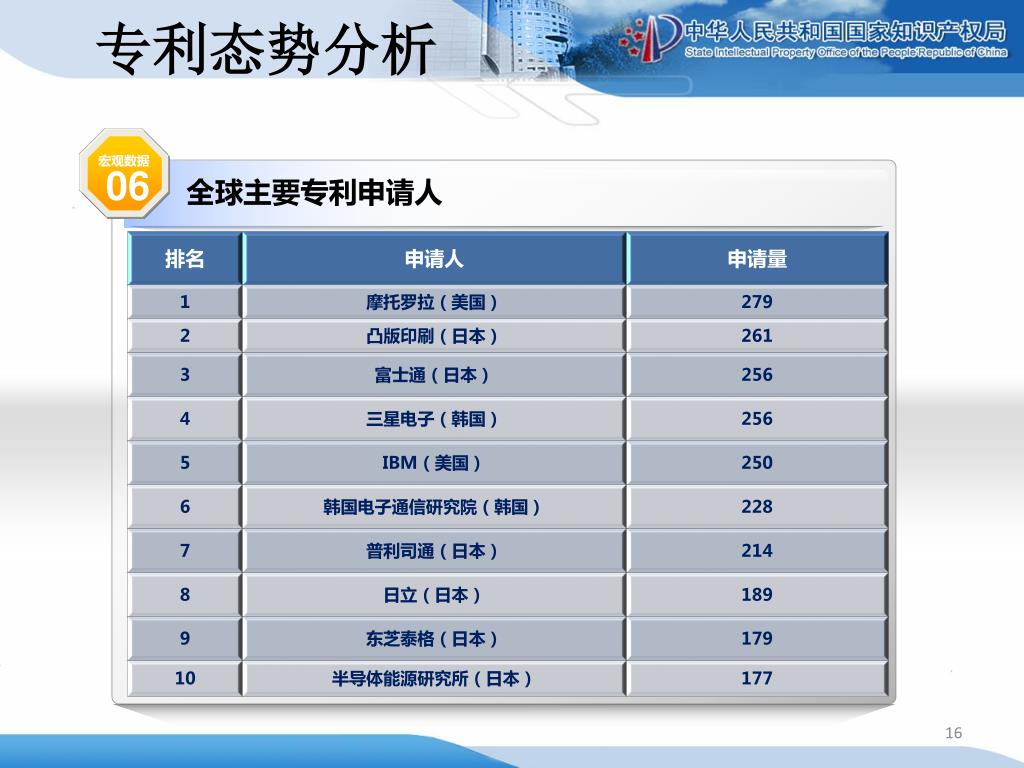

专利态势分析 06 宏观数据 • 全球主要专利申请人

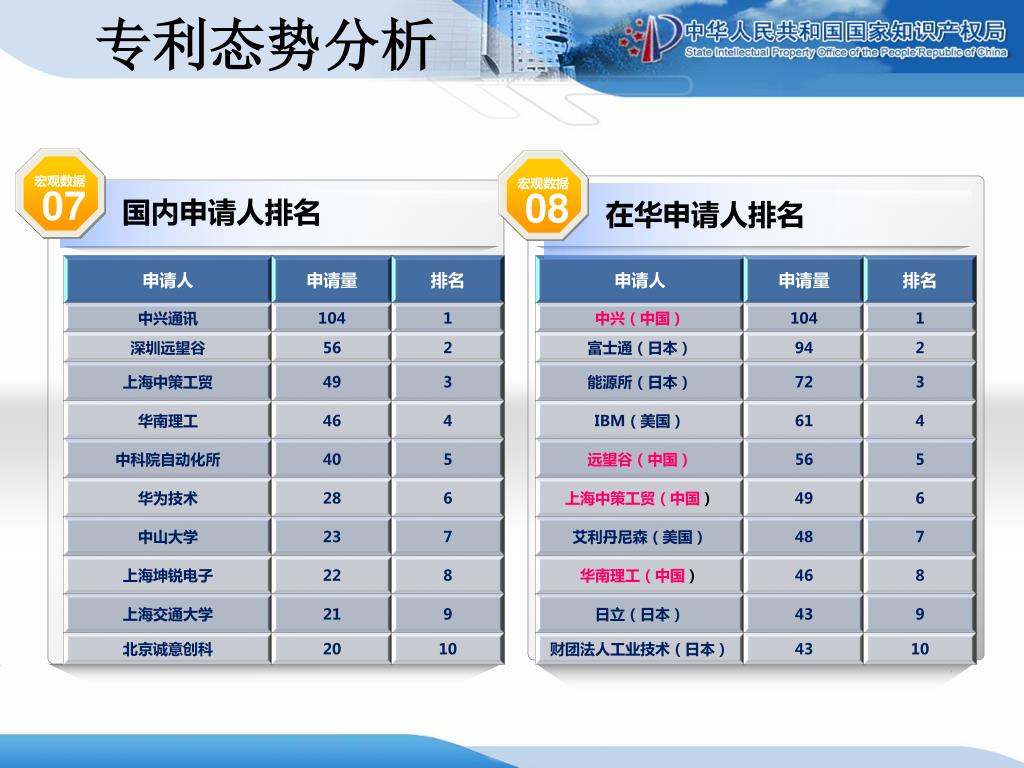

专利态势分析 07 08 宏观数据宏观数据 • 国内申请人排名 • 在华申请人排名

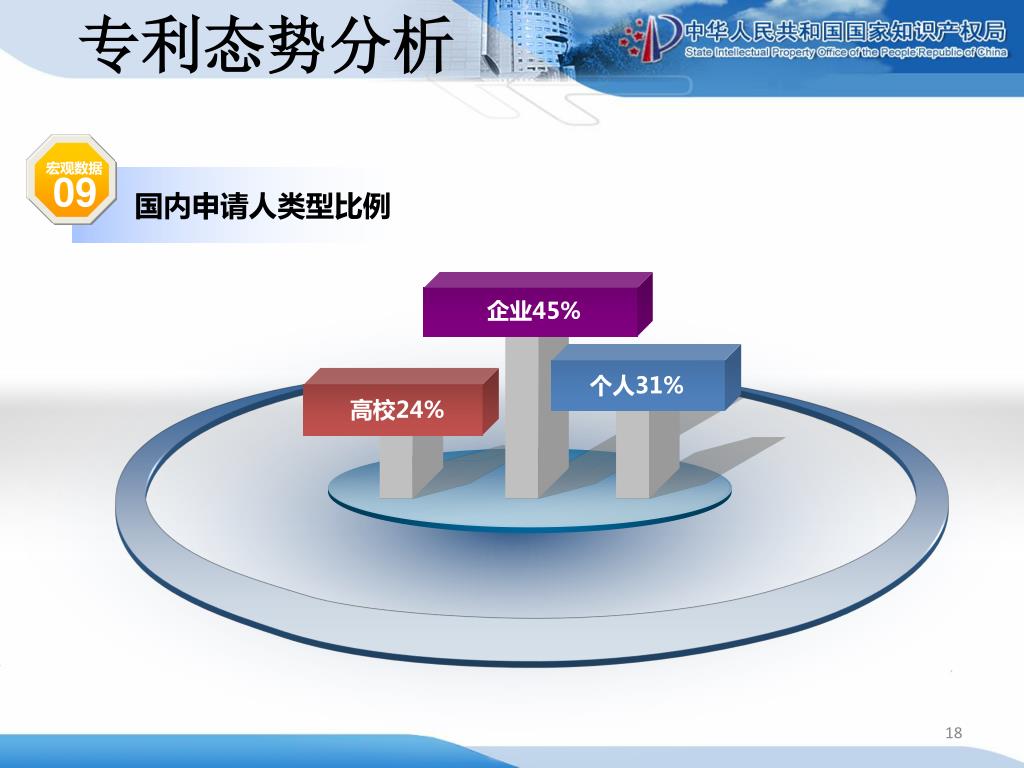

专利态势分析 09 宏观数据 • 国内申请人类型比例企业45% 个人31% 高校24%

专利态势分析 10 宏观数据国内申请人海外专利申请情况海外专利申请仅68件，仅为总数2%，而美日韩平均比例为38%，差距较为明显。

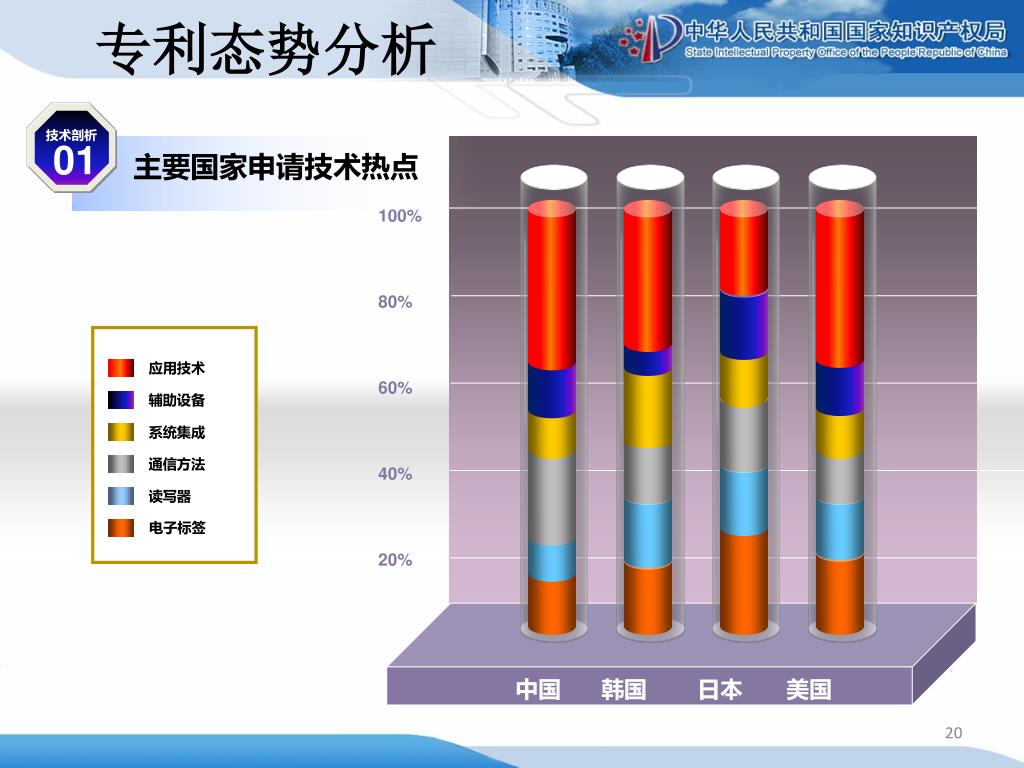

专利态势分析 应用技术辅助设备系统集成通信方法 01 读写器电子标签技术剖析 • 主要国家申请技术热点 100% 80% 60% 40% 20% 中国韩国日本美国

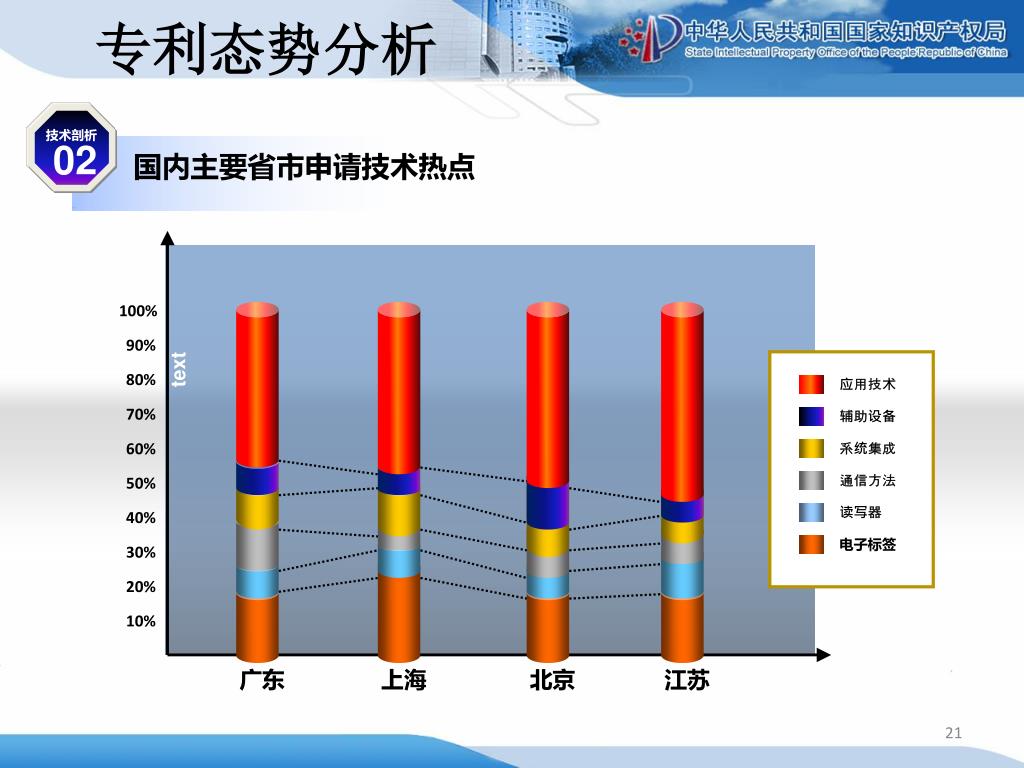

专利态势分析 Click to add text 100% 90% 80% 70% 应用技术 60% 辅助设备 50% 系统集成通信方法 40% 读写器 02 30% 电子标签 20% jk to add text 10% 广东上海北京江苏技术剖析 • 国内主要省市申请技术热点

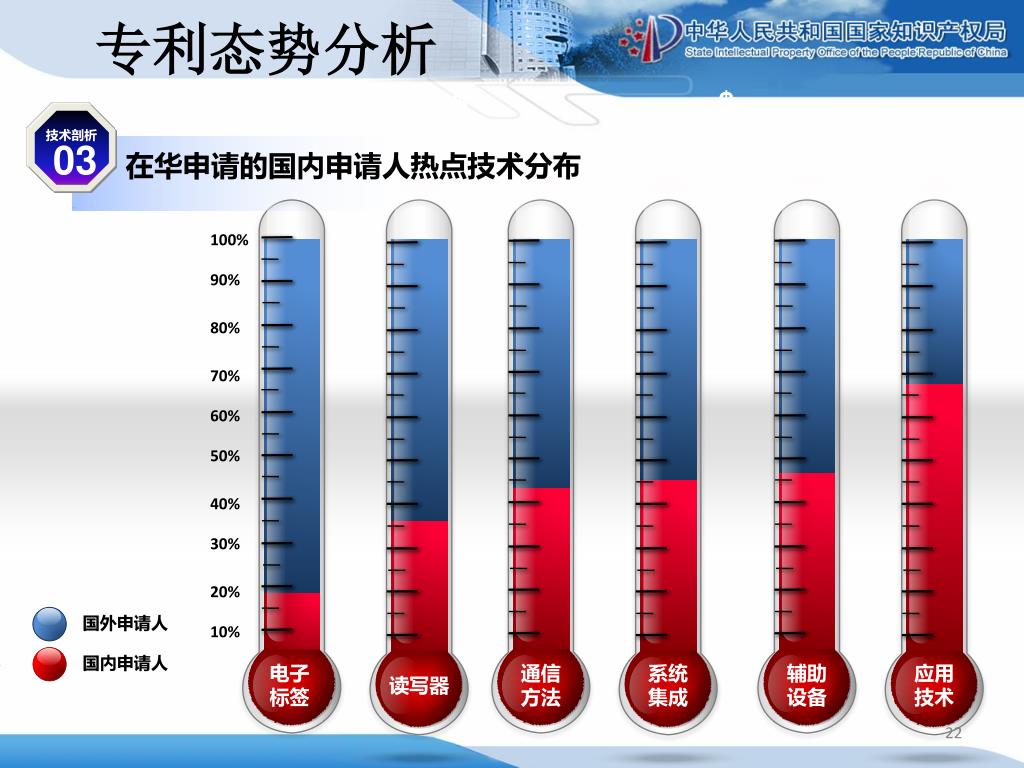

专利态势分析 03 $ $ $ 技术剖析 • 在华申请的国内申请人热点技术分布 100% 90% 80% 70% 60% 50% 40% Target Target 30% Actual sale Actual sale 20% 国外申请人 10% 国内申请人电子标签通信方法系统集成辅助设备应用技术读写器

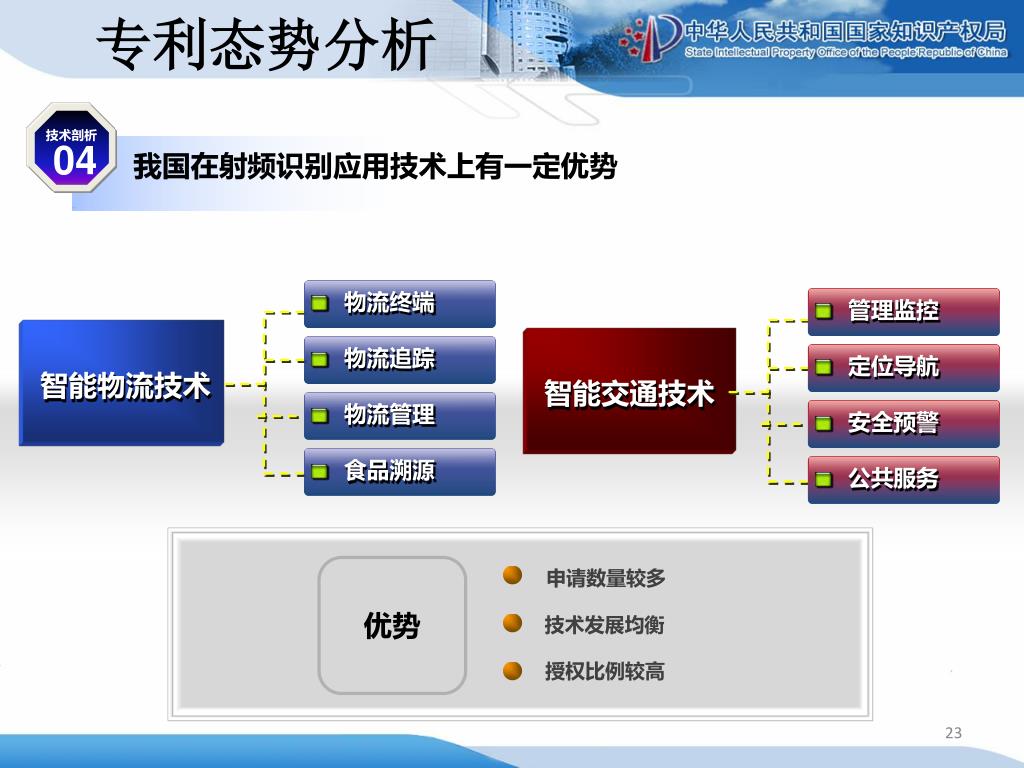

专利态势分析 04 技术剖析 • 我国在射频识别应用技术上有一定优势物流终端管理监控物流追踪定位导航智能物流技术智能交通技术物流管理安全预警食品溯源公共服务优势申请数量较多技术发展均衡授权比例较高

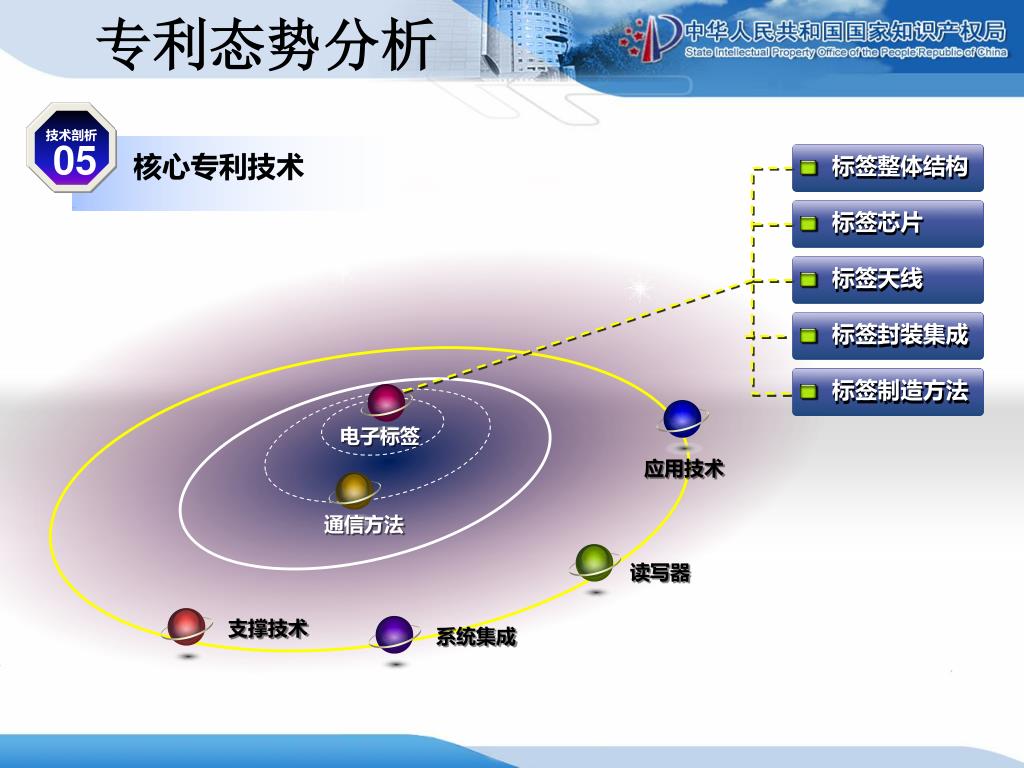

专利态势分析 05 技术剖析 • 核心专利技术标签整体结构标签芯片标签天线标签封装集成标签制造方法电子标签应用技术通信方法读写器支撑技术系统集成

专利态势分析 06 技术剖析 • 核心专利的活跃技术点天线与芯片微封装大规模标签印刷制造结构改进以提高兼容性降低功耗电子标签改进标签材料工艺抗金属干扰、增强应力芯片设计增强稳定性标签与特定物品集成 outsourcing

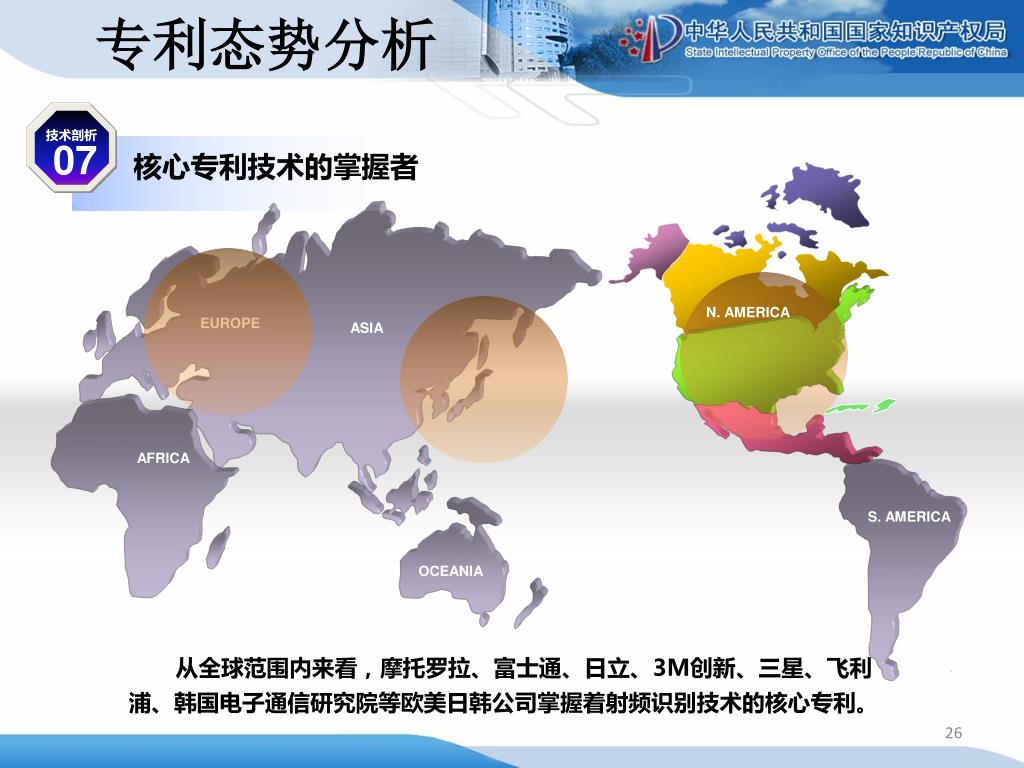

专利态势分析 07 技术剖析 • 核心专利技术的掌握者 N. AMERICA EUROPE ASIA AFRICA S. AMERICA OCEANIA 从全球范围内来看，摩托罗拉、富士通、日立、3M创新、三星、飞利浦、韩国电子通信研究院等欧美日韩公司掌握着射频识别技术的核心专利。

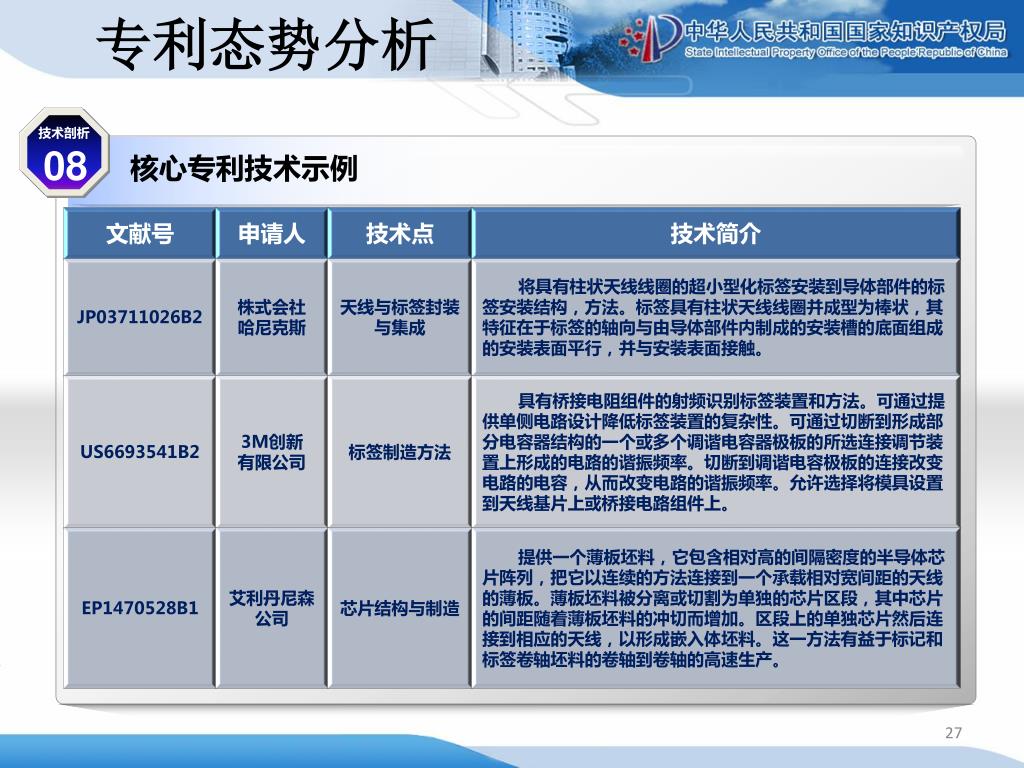

专利态势分析 技术剖析宏观数据 08 • 核心专利技术示例 27

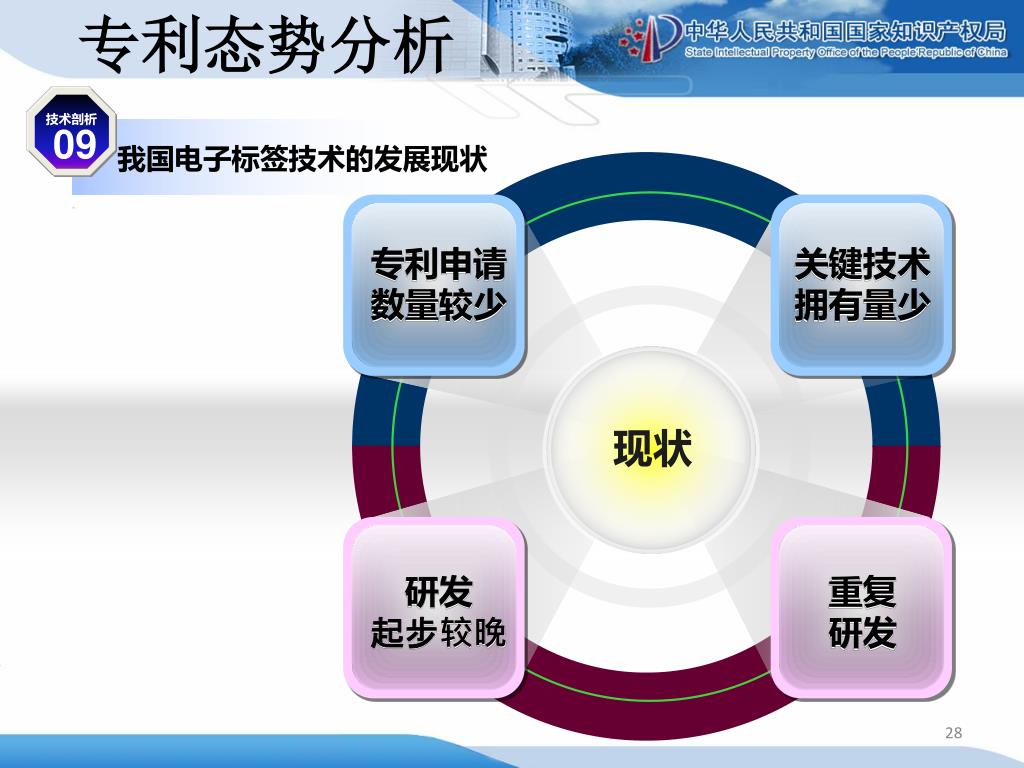

专利态势分析 09 技术剖析 • 我国电子标签技术的发展现状专利申请数量较少关键技术拥有量少现状研发起步较晚重复研发

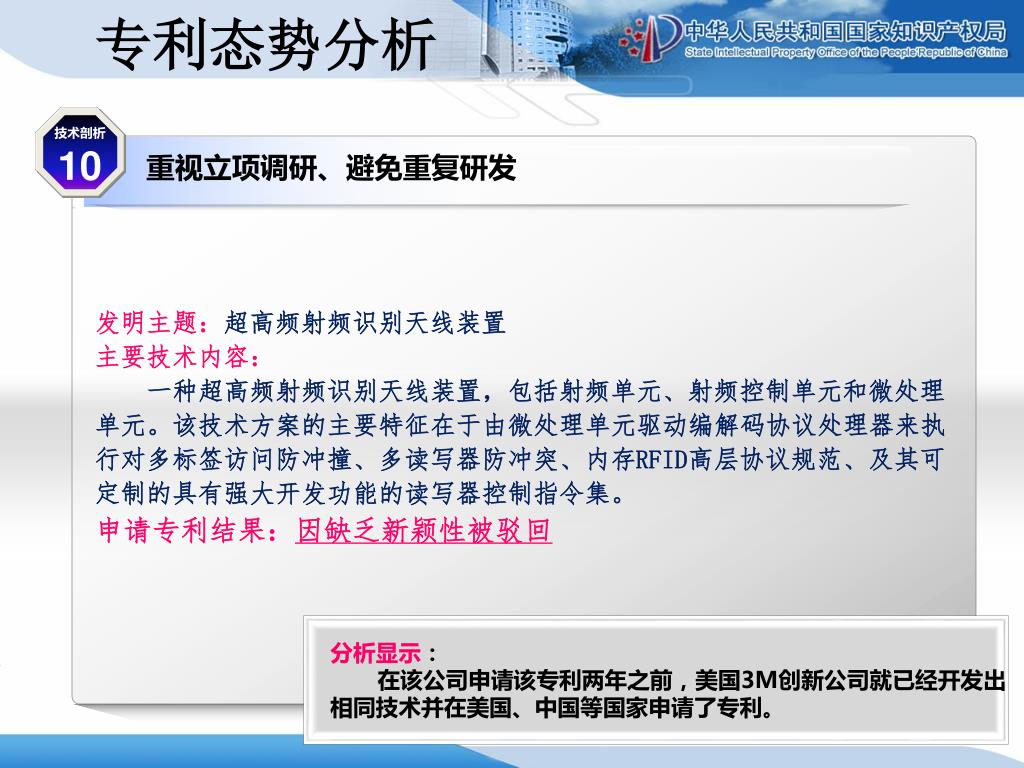

专利态势分析 技术剖析宏观数据 10 • 重视立项调研、避免重复研发发明主题：超高频射频识别天线装置主要技术内容：一种超高频射频识别天线装置，包括射频单元、射频控制单元和微处理单元。该技术方案的主要特征在于由微处理单元驱动编解码协议处理器来执行对多标签访问防冲撞、多读写器防冲突、内存RFID高层协议规范、及其可定制的具有强大开发功能的读写器控制指令集。申请专利结果：因缺乏新颖性被驳回分析显示：在该公司申请该专利两年之前，美国3M创新公司就已经开发出相同技术并在美国、中国等国家申请了专利。

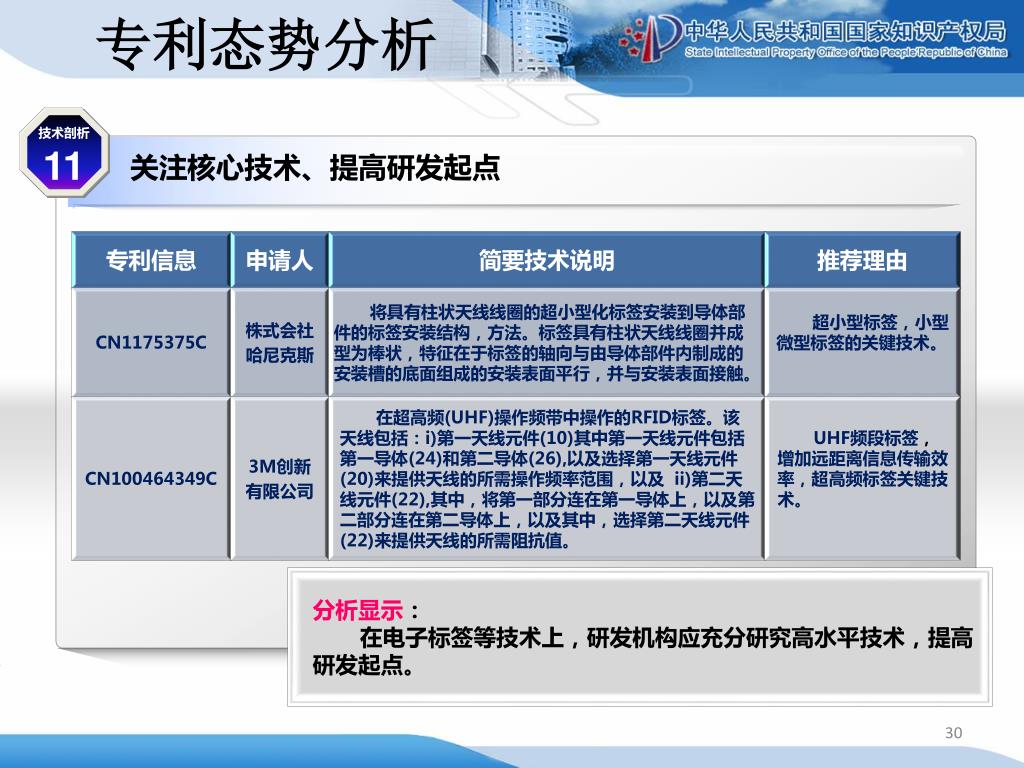

专利态势分析 技术剖析宏观数据 11 • 关注核心技术、提高研发起点分析显示：在电子标签等技术上，研发机构应充分研究高水平技术，提高研发起点。

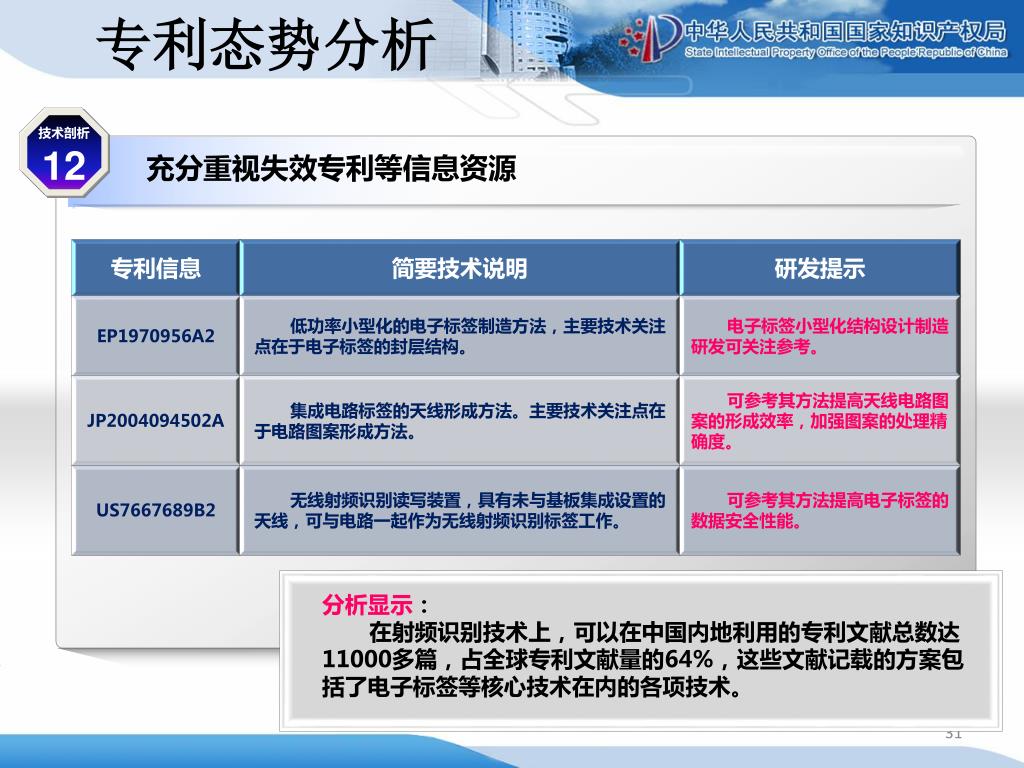

专利态势分析 技术剖析宏观数据 12 充分重视失效专利等信息资源分析显示：在射频识别技术上，可以在中国内地利用的专利文献总数达 11000多篇，占全球专利文献量的64%，这些文献记载的方案包括了电子标签等核心技术在内的各项技术。

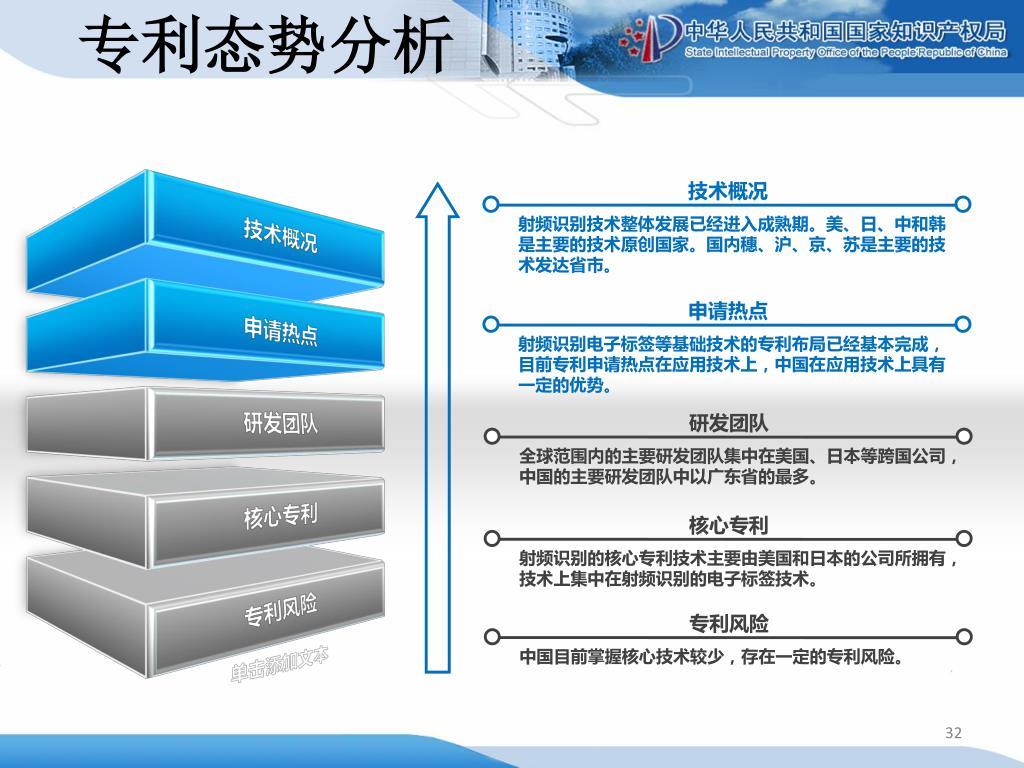

专利态势分析 技术概况射频识别技术整体发展已经进入成熟期。美、日、中和韩是主要的技术原创国家。国内穗、沪、京、苏是主要的技术发达省市。技术概况申请热点申请热点射频识别电子标签等基础技术的专利布局已经基本完成，目前专利申请热点在应用技术上，中国在应用技术上具有一定的优势。研发团队研发团队全球范围内的主要研发团队集中在美国、日本等跨国公司，中国的主要研发团队中以广东省的最多。核心专利核心专利射频识别的核心专利技术主要由美国和日本的公司所拥有，技术上集中在射频识别的电子标签技术。专利风险专利风险中国目前掌握核心技术较少，存在一定的专利风险。单击添加文本

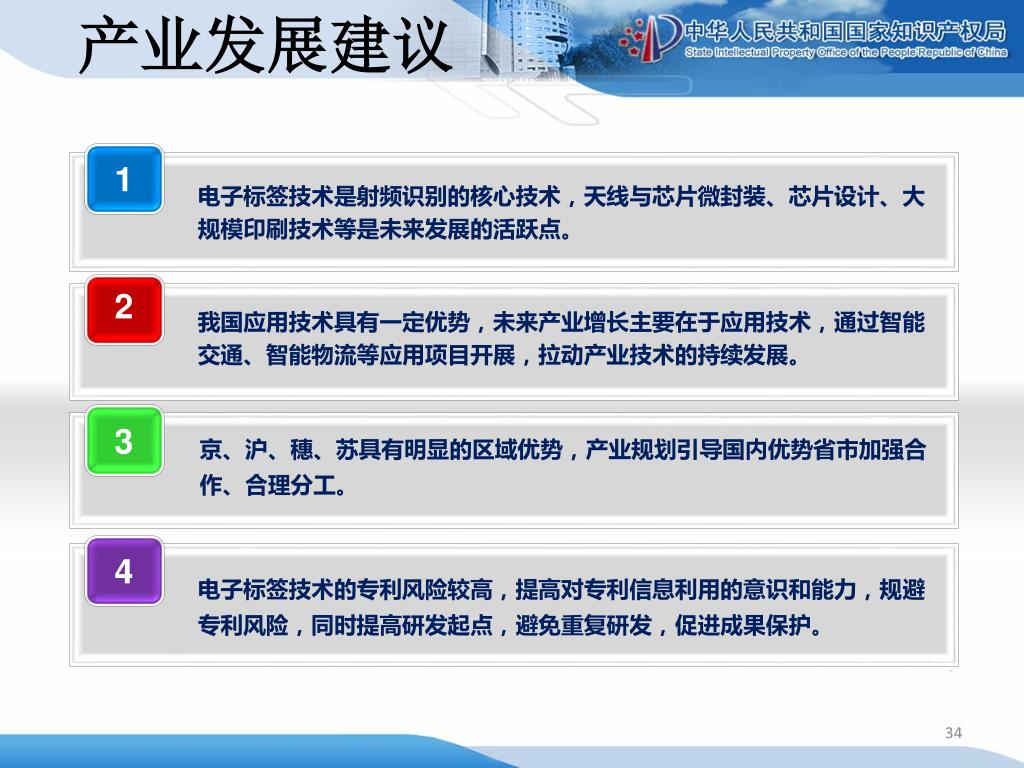

产业发展建议 1 电子标签技术是射频识别的核心技术，天线与芯片微封装、芯片设计、大规模印刷技术等是未来发展的活跃点。 2 我国应用技术具有一定优势，未来产业增长主要在于应用技术，通过智能交通、智能物流等应用项目开展，拉动产业技术的持续发展。 3 京、沪、穗、苏具有明显的区域优势，产业规划引导国内优势省市加强合作、合理分工。 4 电子标签技术的专利风险较高，提高对专利信息利用的意识和能力，规避专利风险，同时提高研发起点，避免重复研发，促进成果保护。

谢谢！ 35
