  1. 柱钢筋计算

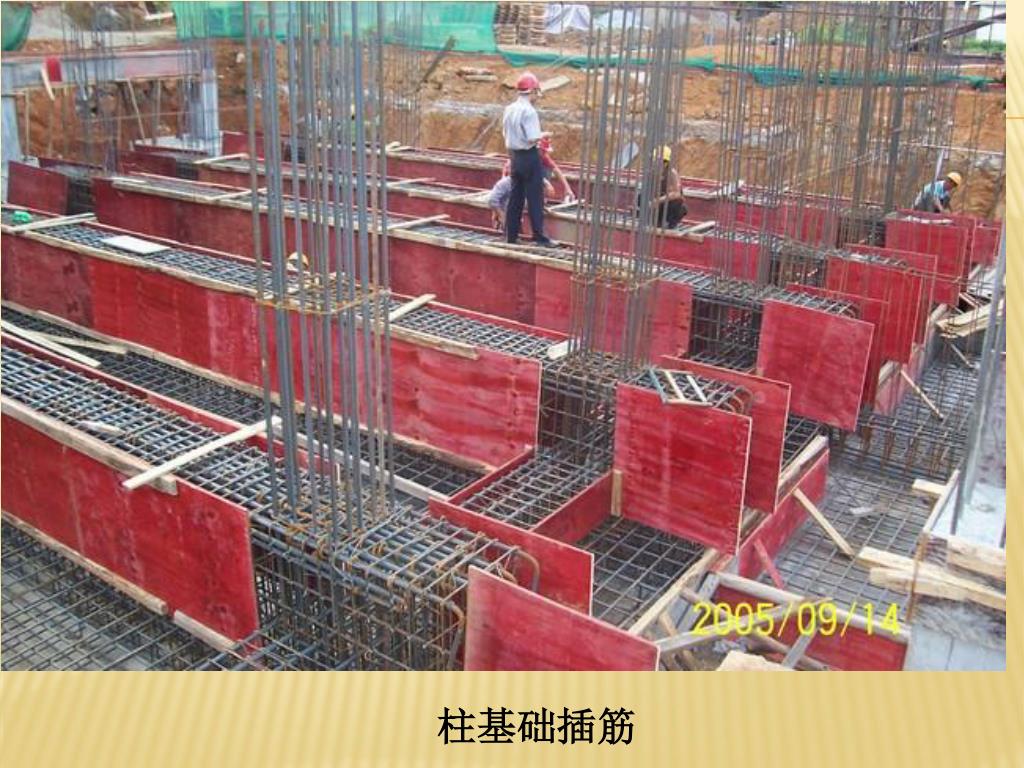

  2. 柱基础插筋

  3. 有梁式筏形基础浇筑完毕

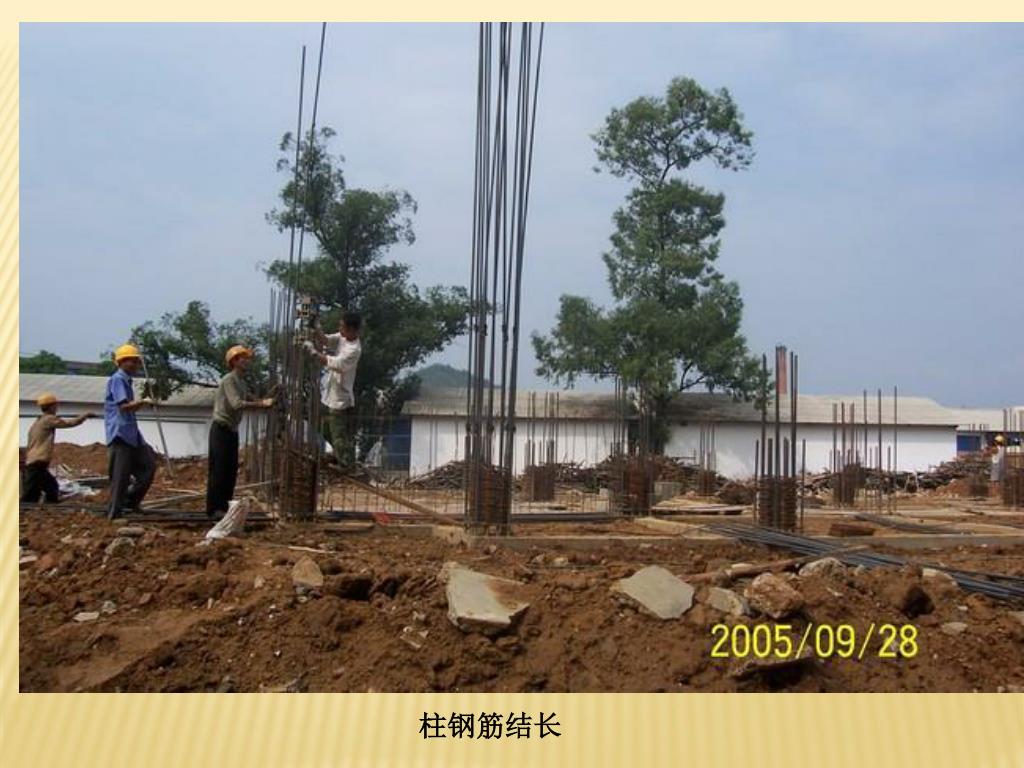

  4. 柱钢筋结长

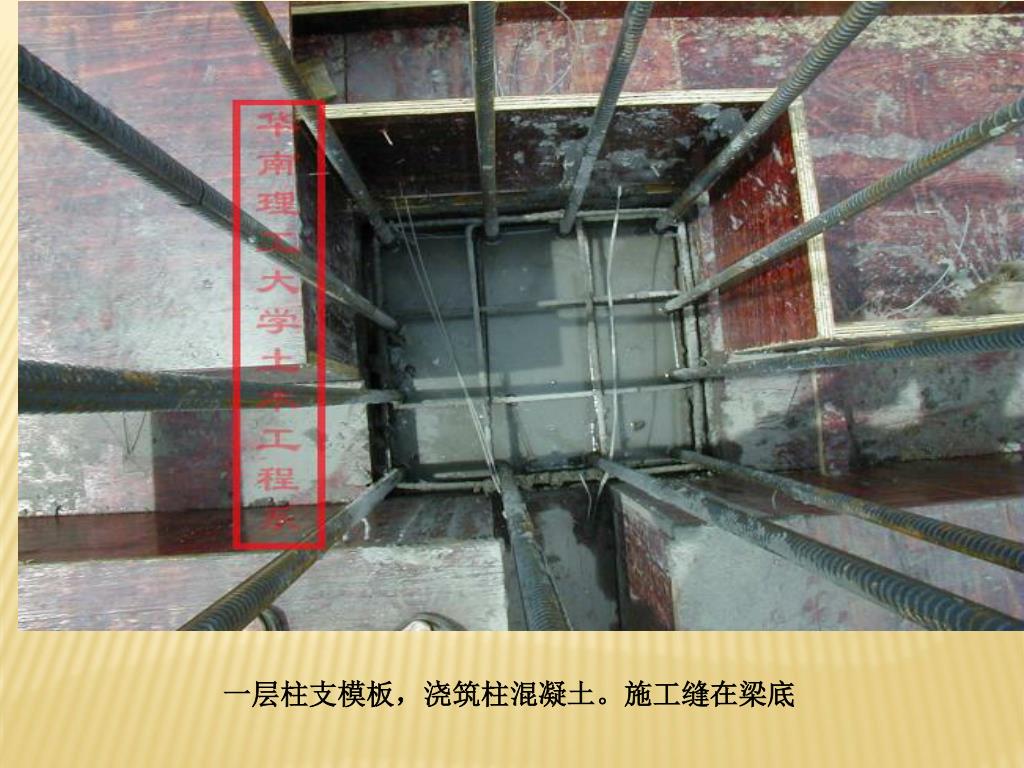

  5. 一层柱支模板，浇筑柱混凝土。施工缝在梁底

  6. 支梁模板

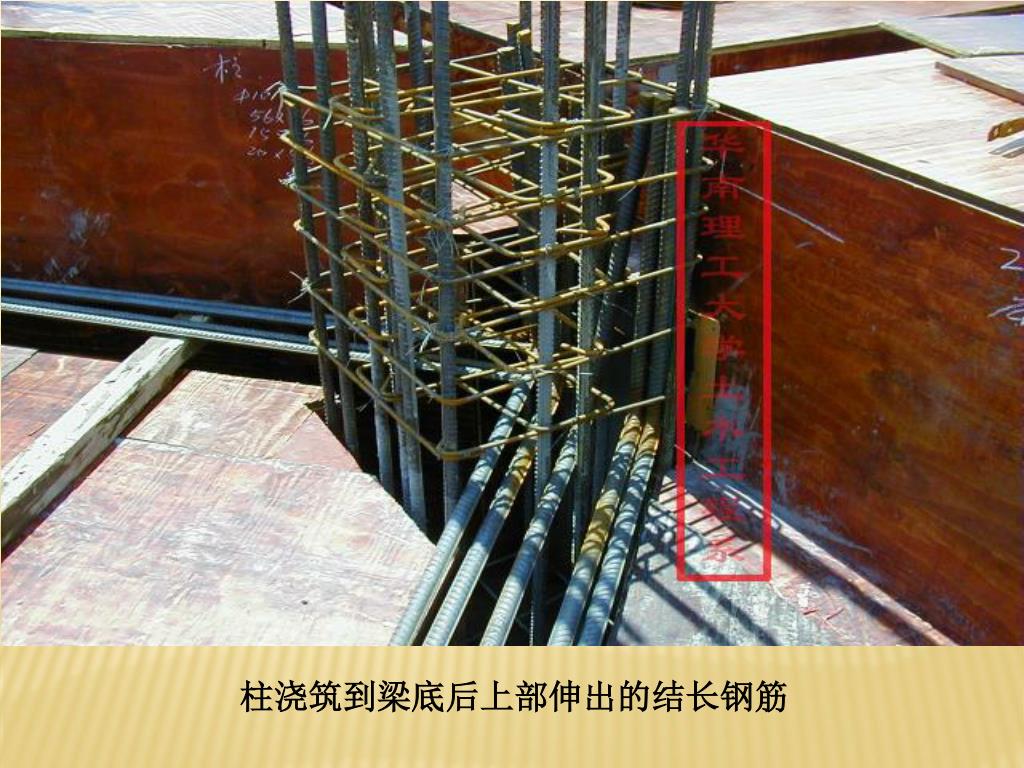

  7. 柱浇筑到梁底后上部伸出的结长钢筋

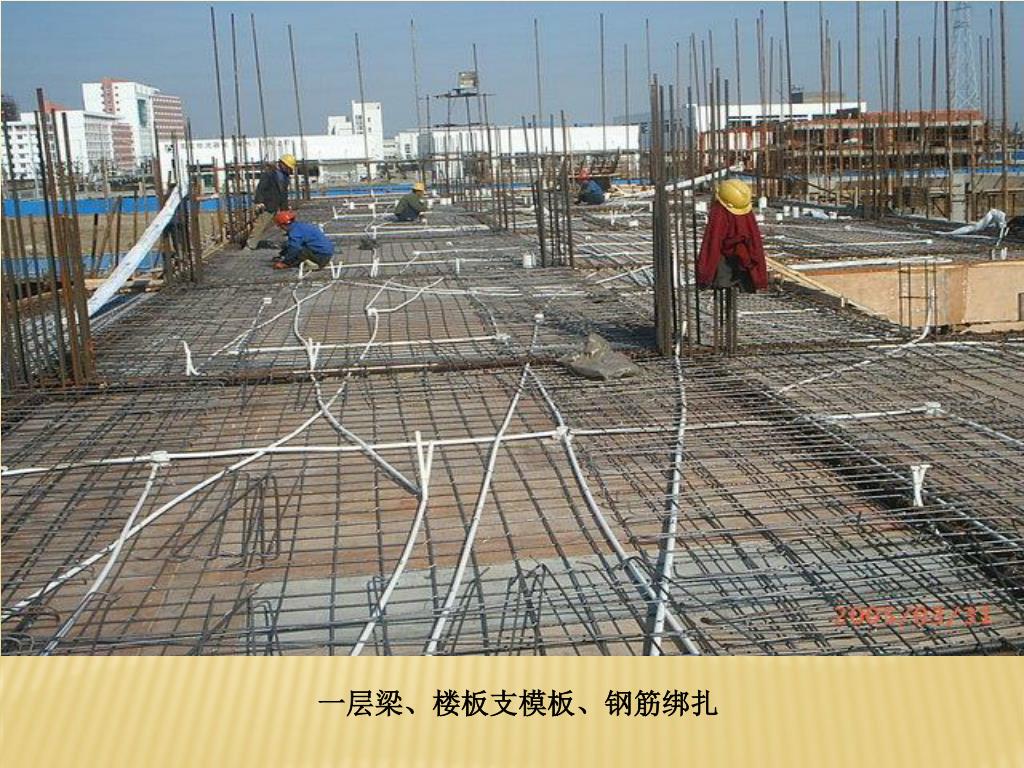

  8. 一层梁、楼板支模板、钢筋绑扎

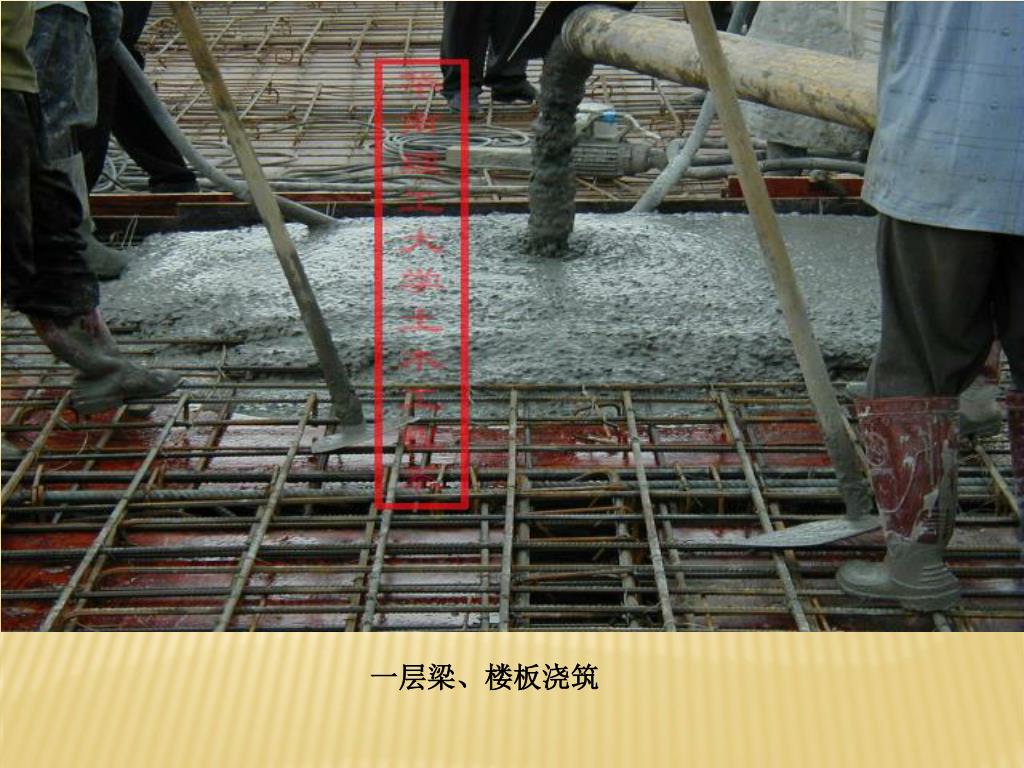

  9. 一层梁、楼板浇筑

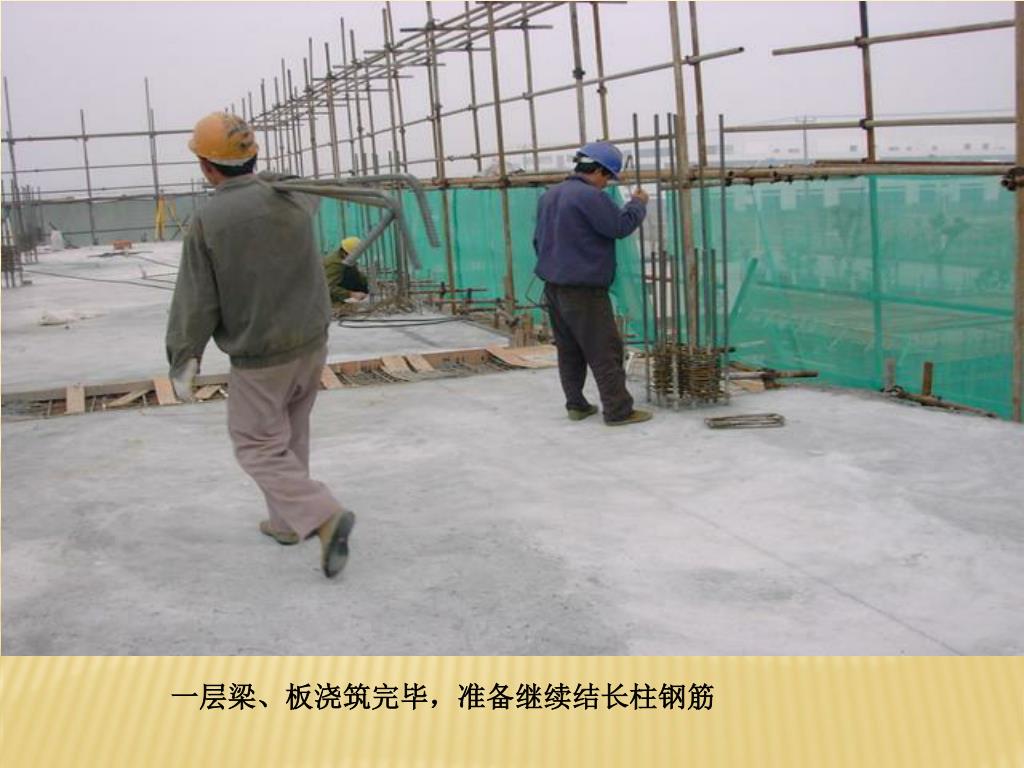

  10. 一层梁、板浇筑完毕，准备继续结长柱钢筋

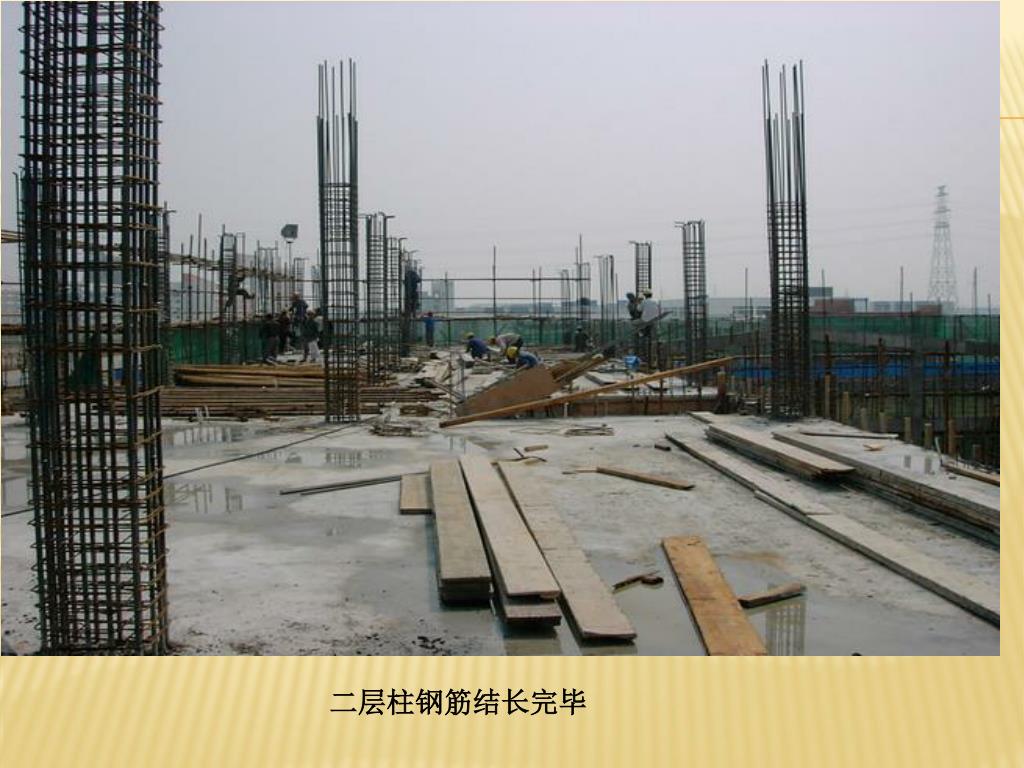

  11. 二层柱钢筋结长完毕

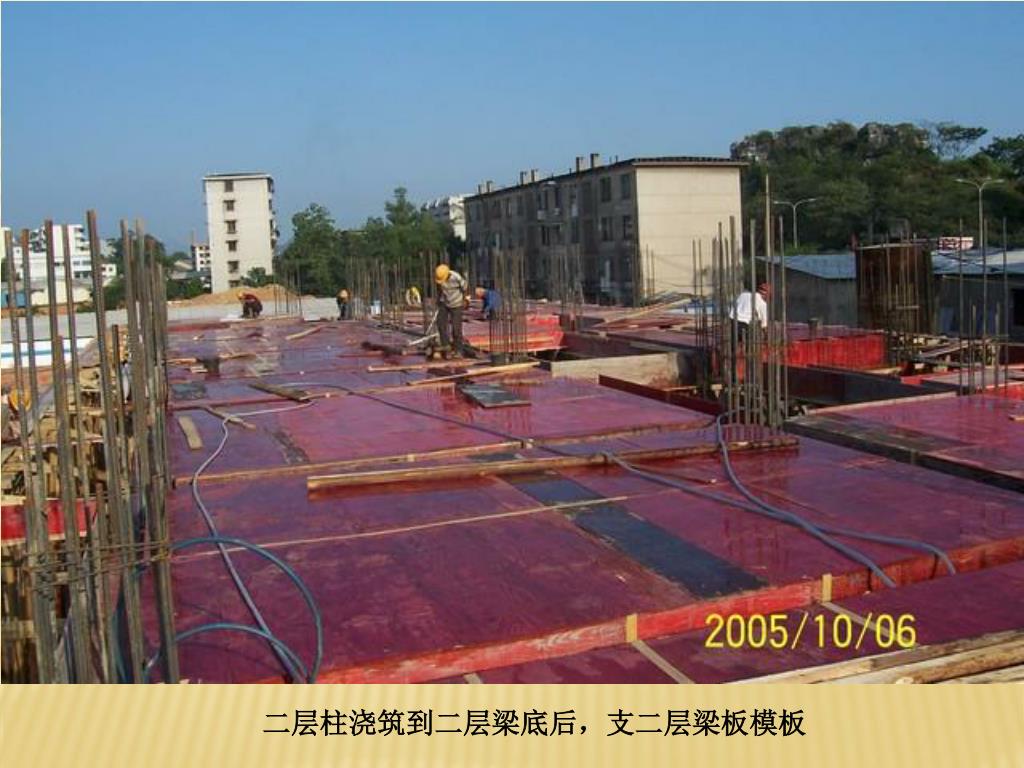

  12. 二层柱浇筑到二层梁底后，支二层梁板模板

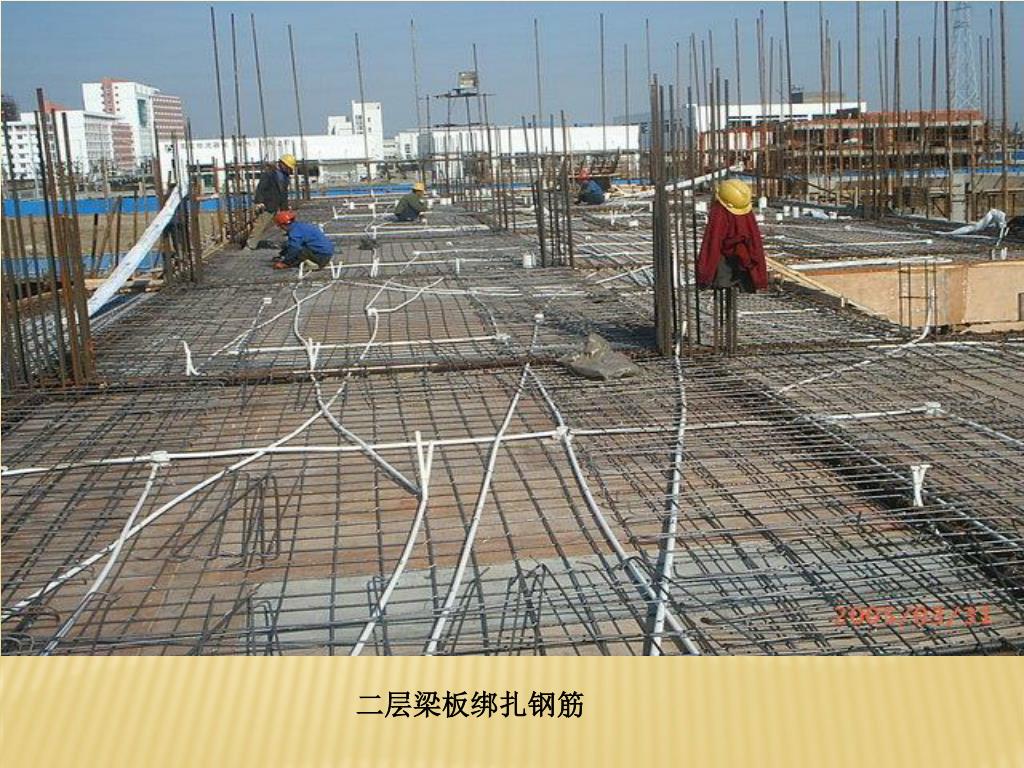

  13. 二层梁板绑扎钢筋

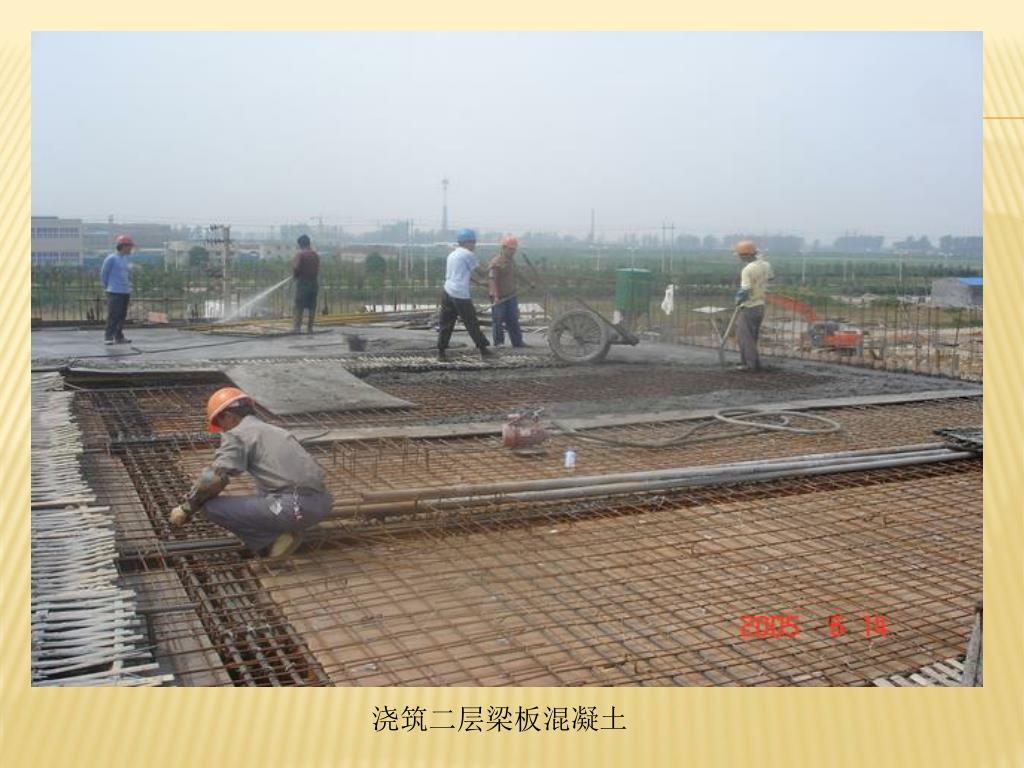

  14. 浇筑二层梁板混凝土

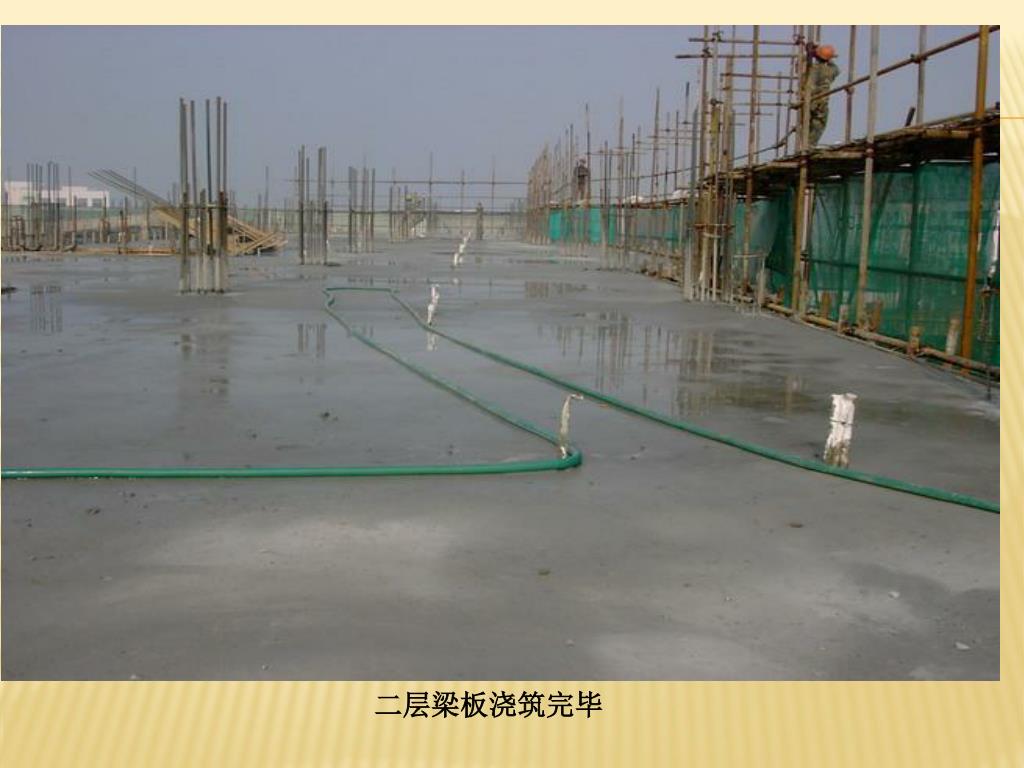

  15. 二层梁板浇筑完毕

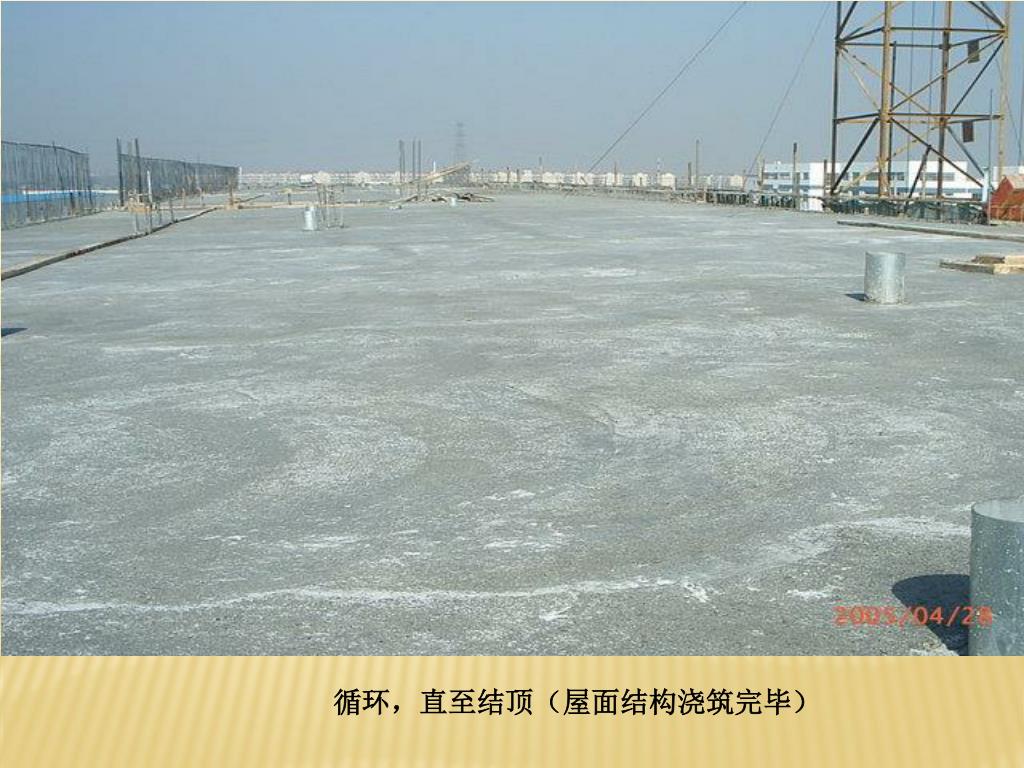

  16. 循环，直至结顶（屋面结构浇筑完毕）

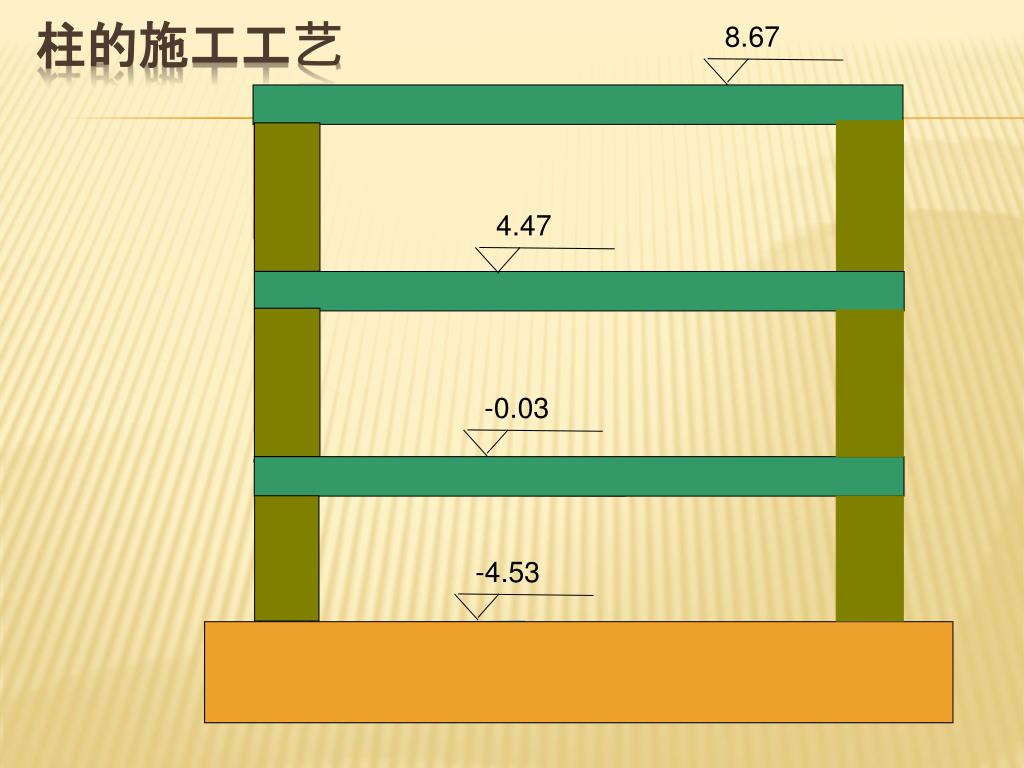

  17. -0.03 4.47 8.67 -4.53 柱的施工工艺

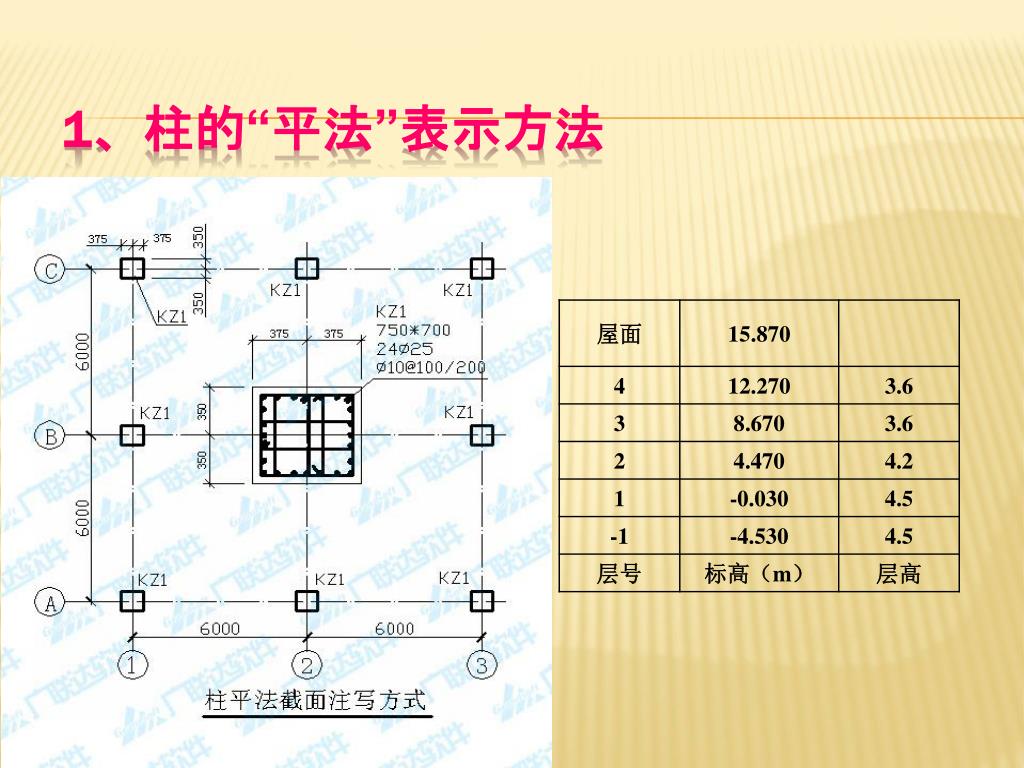

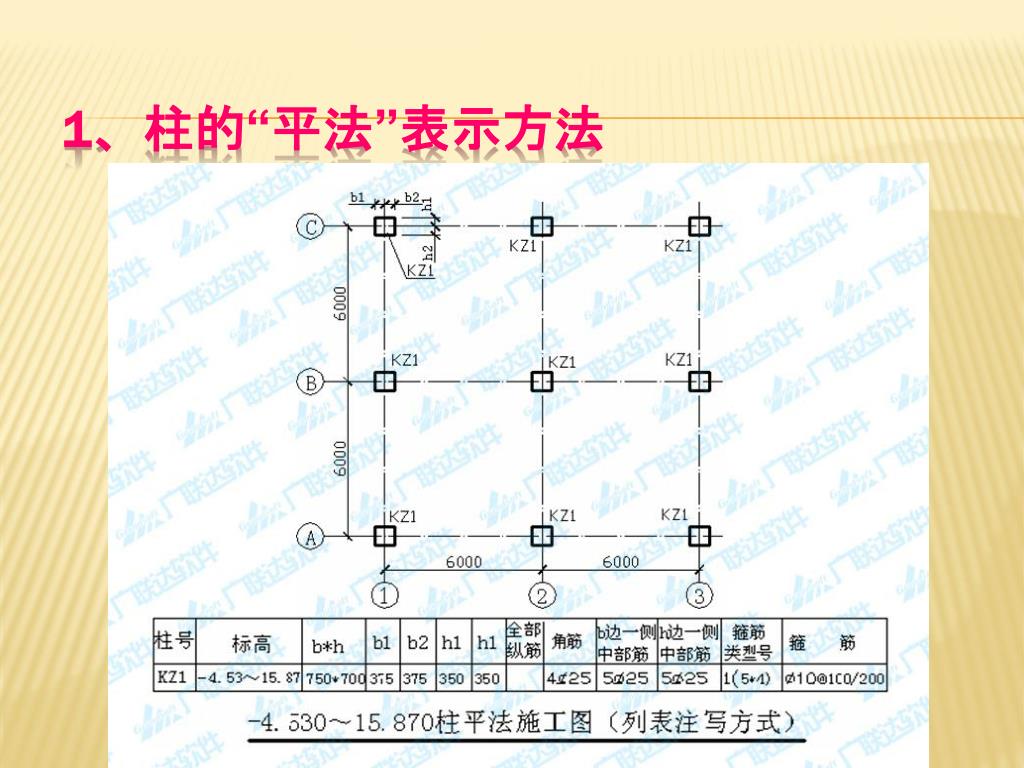

  18. 1、柱的“平法”表示方法

  19. 1、柱的“平法”表示方法

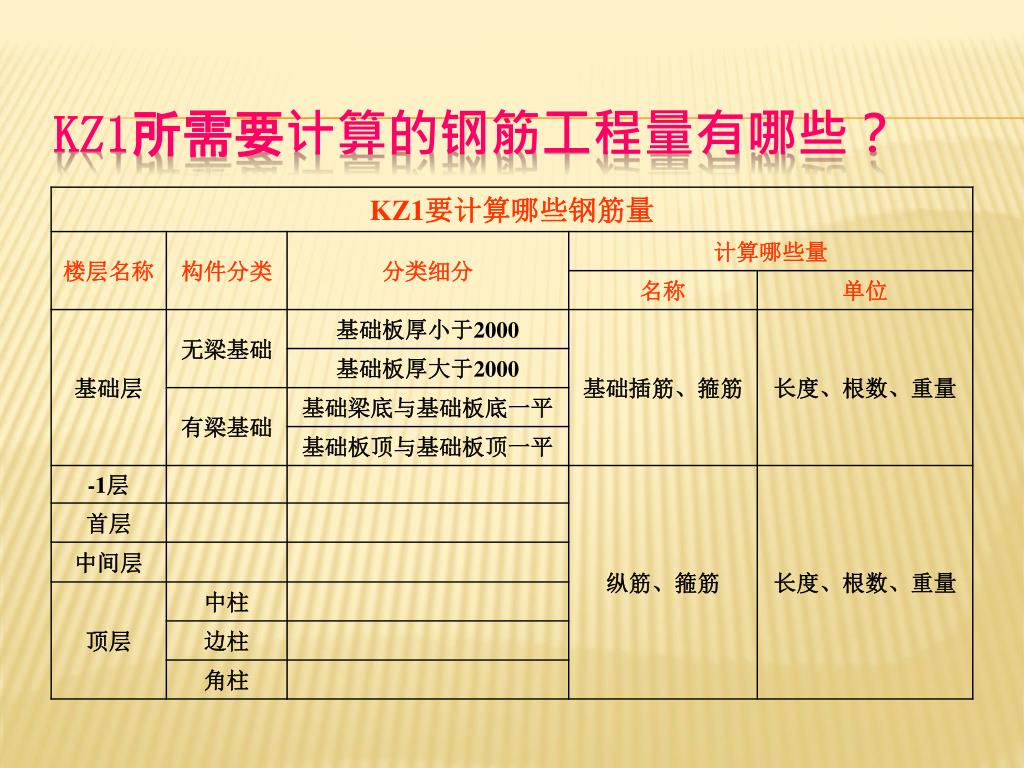

  20. KZ1所需要计算的钢筋工程量有哪些？

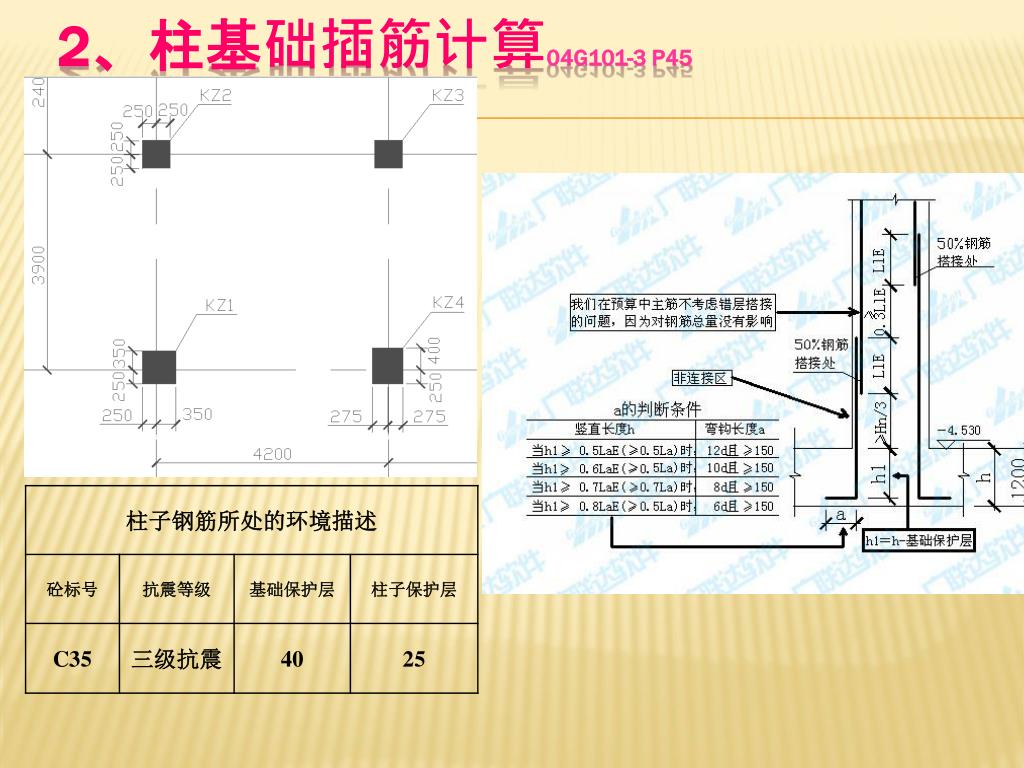

  21. 2、柱基础插筋计算04G101-3 P45

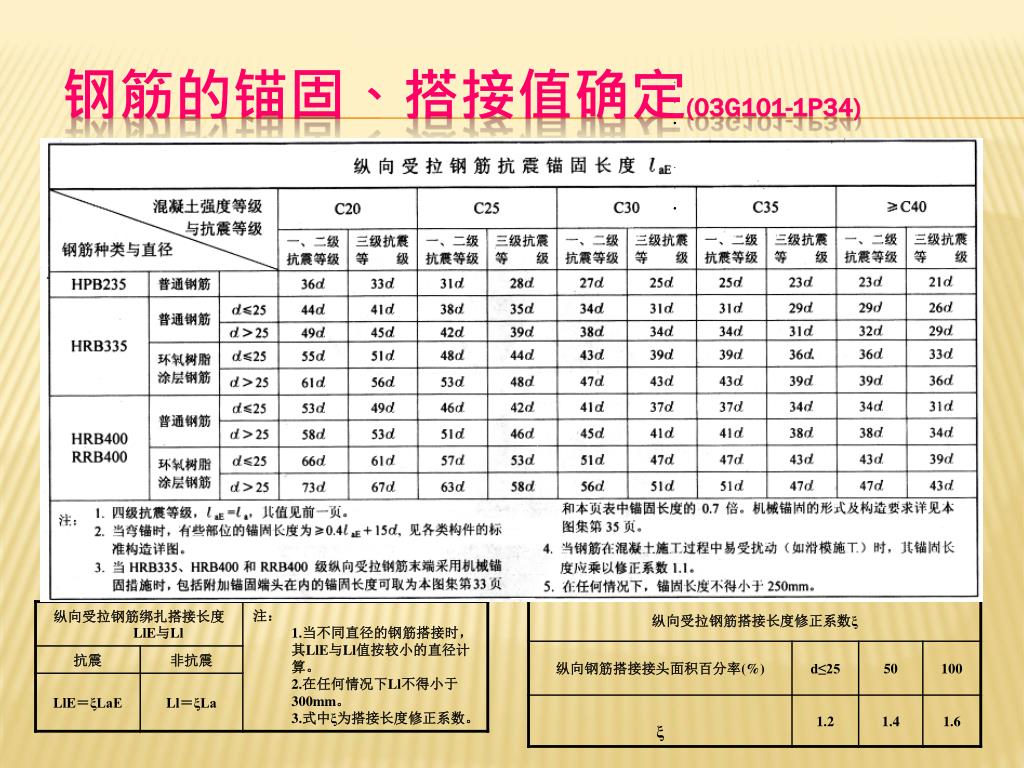

  22. 钢筋的锚固、搭接值确定(03G101-1P34)

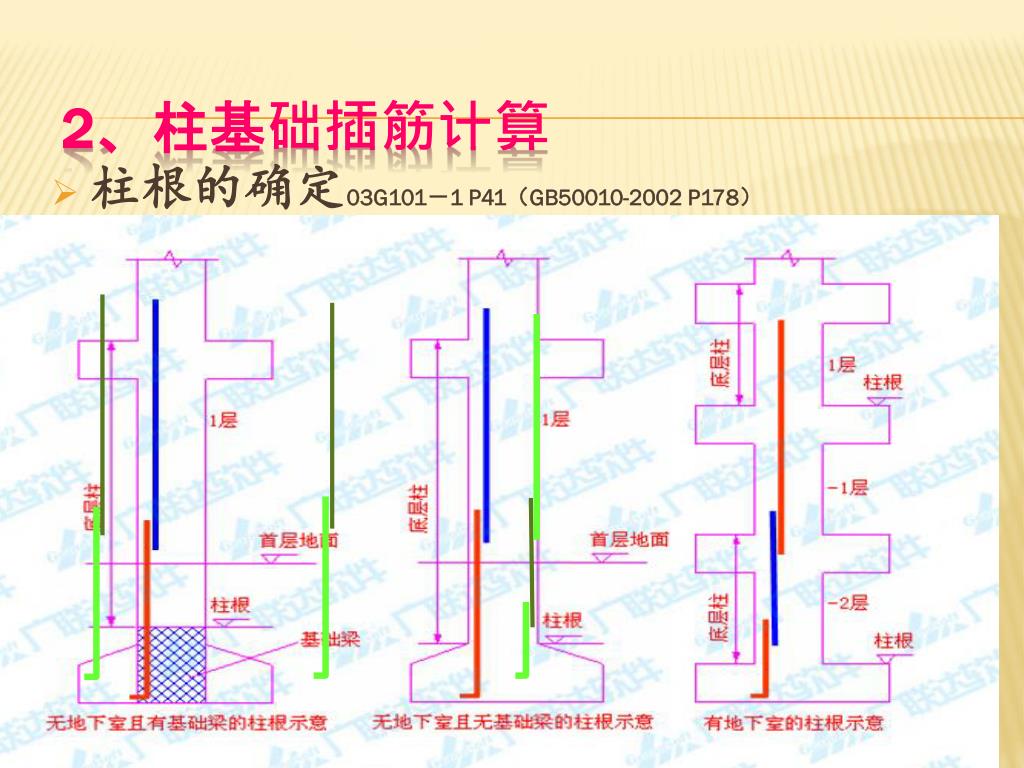

  23. 柱根的确定03G101－1 P41（GB50010-2002 P178） 2、柱基础插筋计算

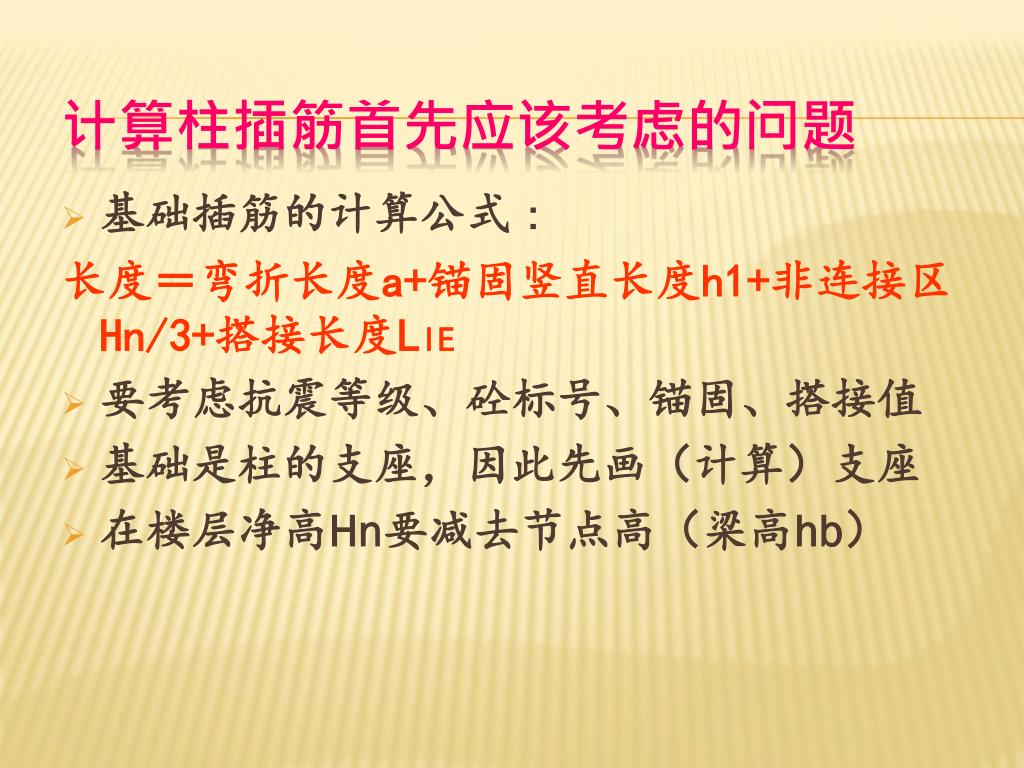

  24. 基础插筋的计算公式： 长度＝弯折长度a+锚固竖直长度h1+非连接区Hn/3+搭接长度LlE • 要考虑抗震等级、砼标号、锚固、搭接值 • 基础是柱的支座，因此先画（计算）支座 • 在楼层净高Hn要减去节点高（梁高hb） 计算柱插筋首先应该考虑的问题

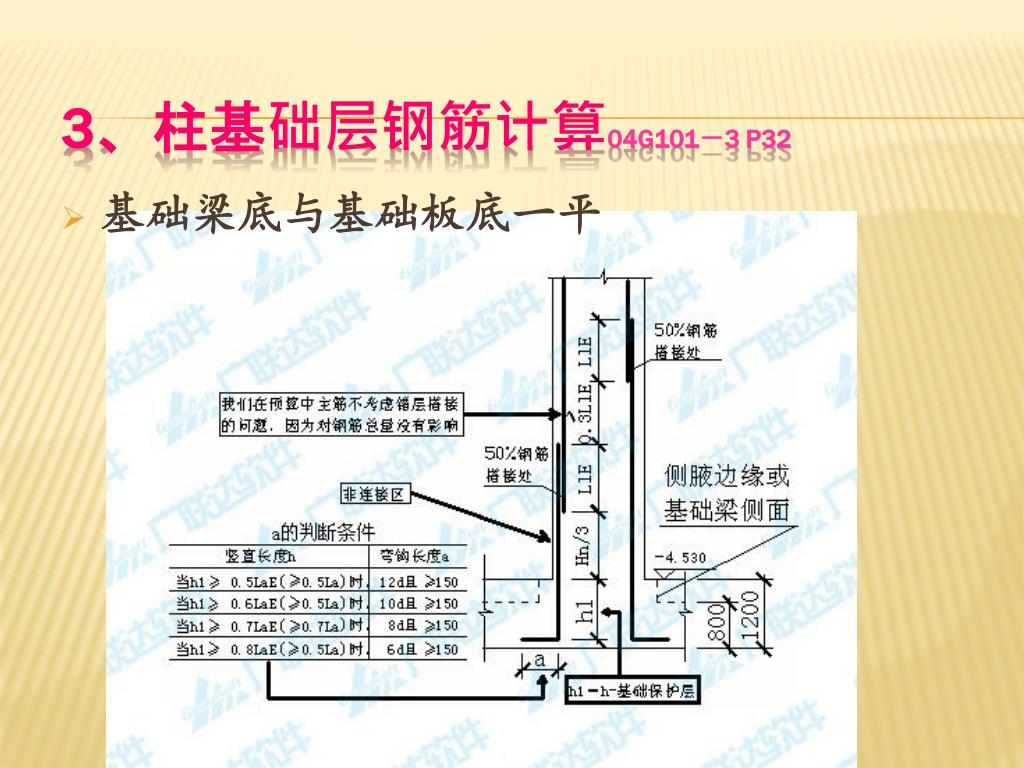

  25. 基础梁底与基础板底一平 3、柱基础层钢筋计算04G101－3 P32

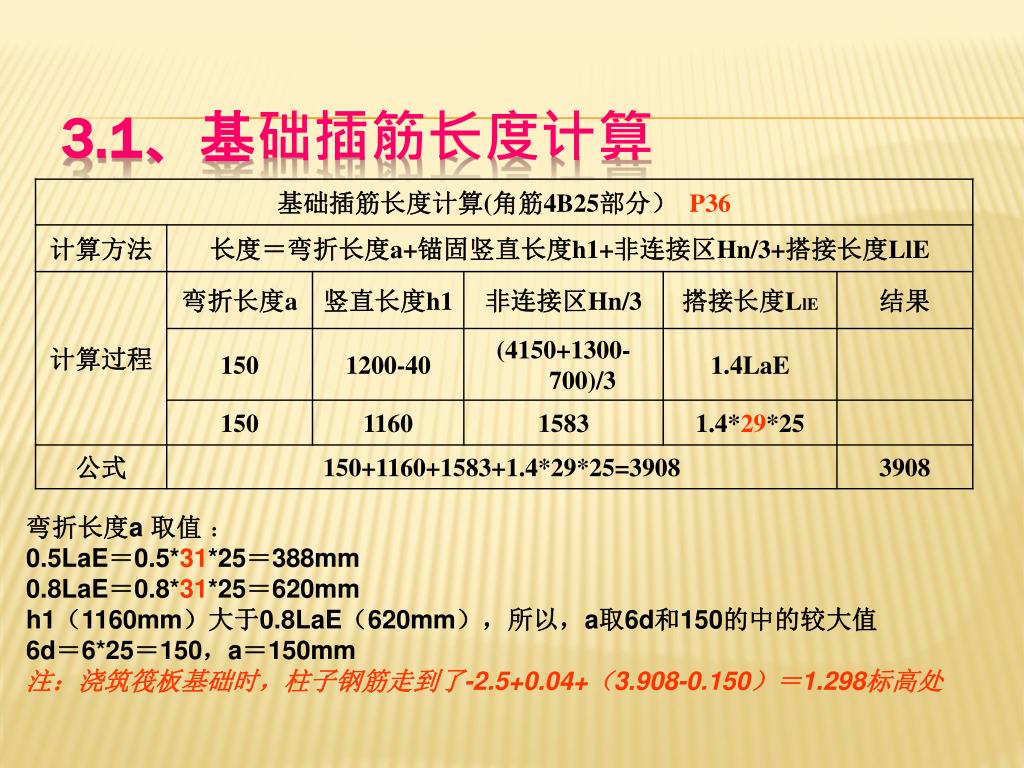

  26. 3.1、基础插筋长度计算 弯折长度a 取值 ： 0.5LaE＝0.5*31*25＝388mm 0.8LaE＝0.8*31*25＝620mm h1（1160mm）大于0.8LaE（620mm），所以，a取6d和150的中的较大值 6d＝6*25＝150，a＝150mm 注：浇筑筏板基础时，柱子钢筋走到了-2.5+0.04+（3.908-0.150）＝1.298标高处

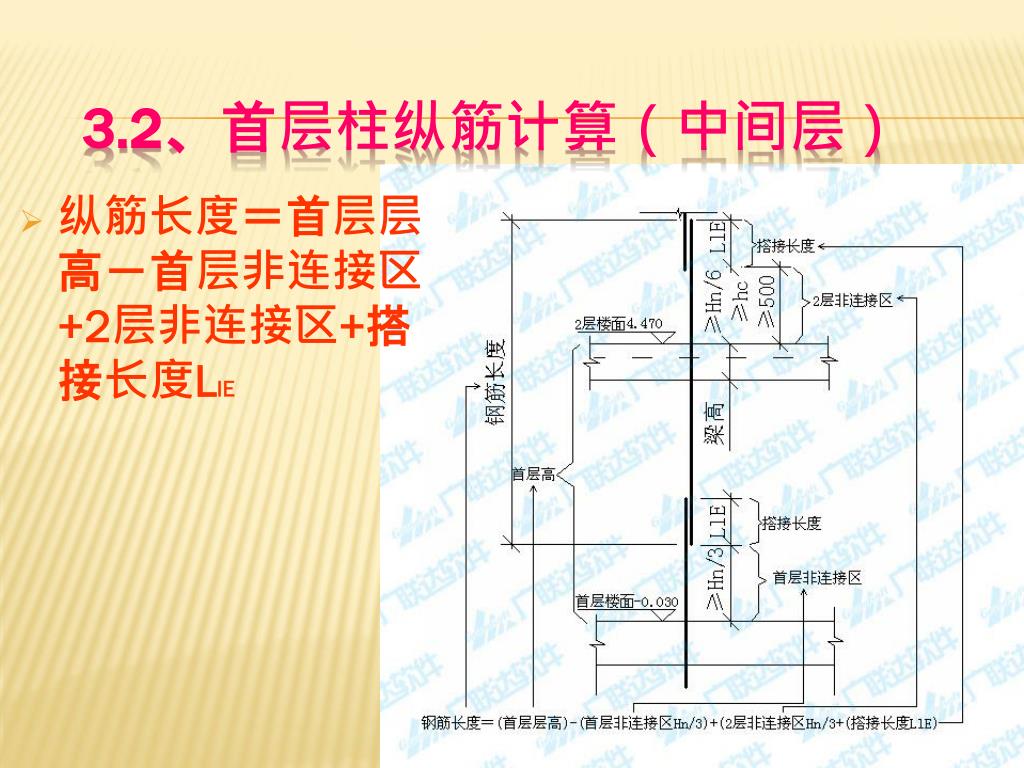

  27. 纵筋长度＝首层层高－首层非连接区+2层非连接区+搭接长度LlE纵筋长度＝首层层高－首层非连接区+2层非连接区+搭接长度LlE 3.2、首层柱纵筋计算（中间层）

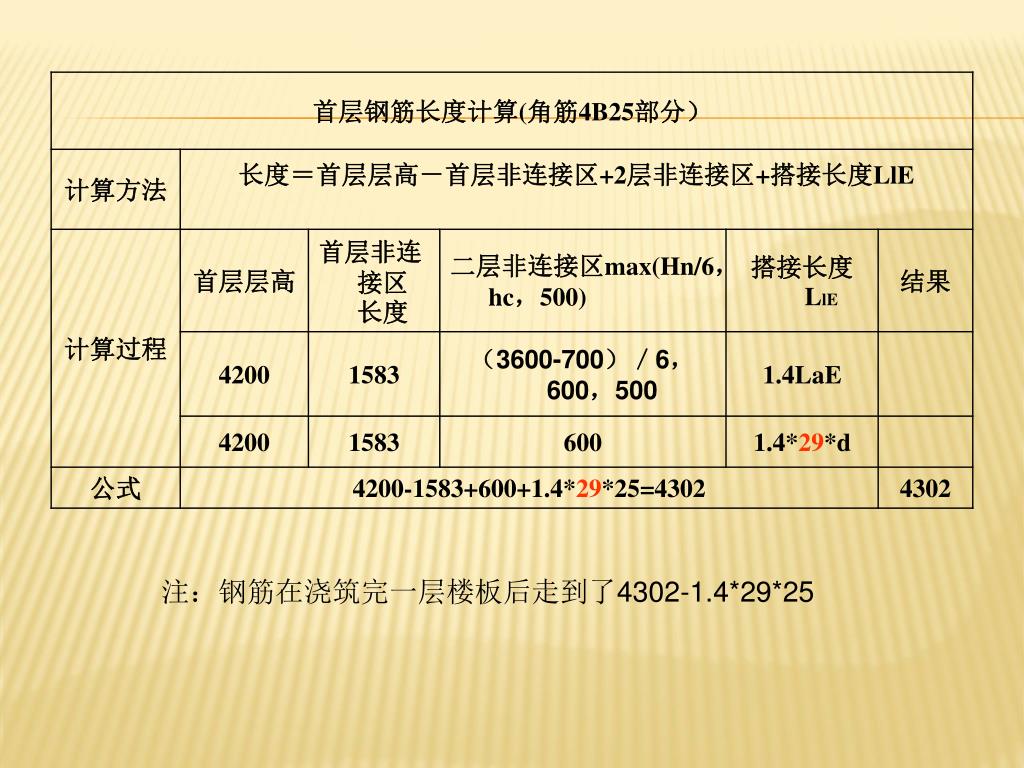

  28. 注：钢筋在浇筑完一层楼板后走到了4302-1.4*29*25注：钢筋在浇筑完一层楼板后走到了4302-1.4*29*25

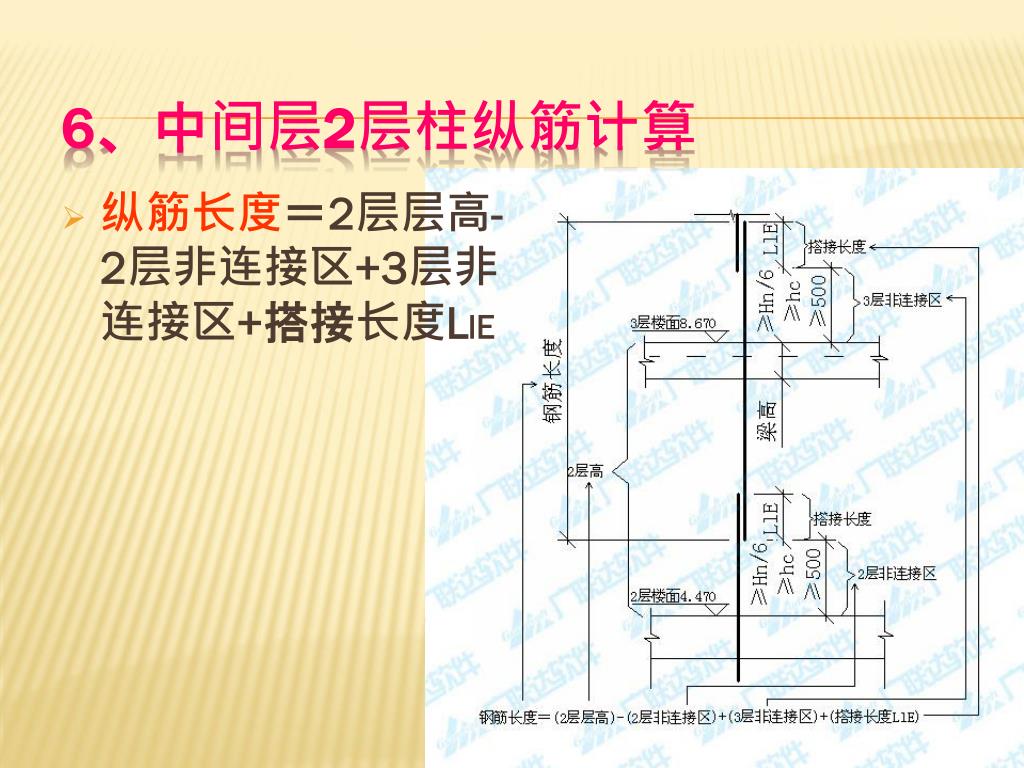

  29. 纵筋长度＝2层层高-2层非连接区+3层非连接区+搭接长度LlE纵筋长度＝2层层高-2层非连接区+3层非连接区+搭接长度LlE 6、中间层2层柱纵筋计算

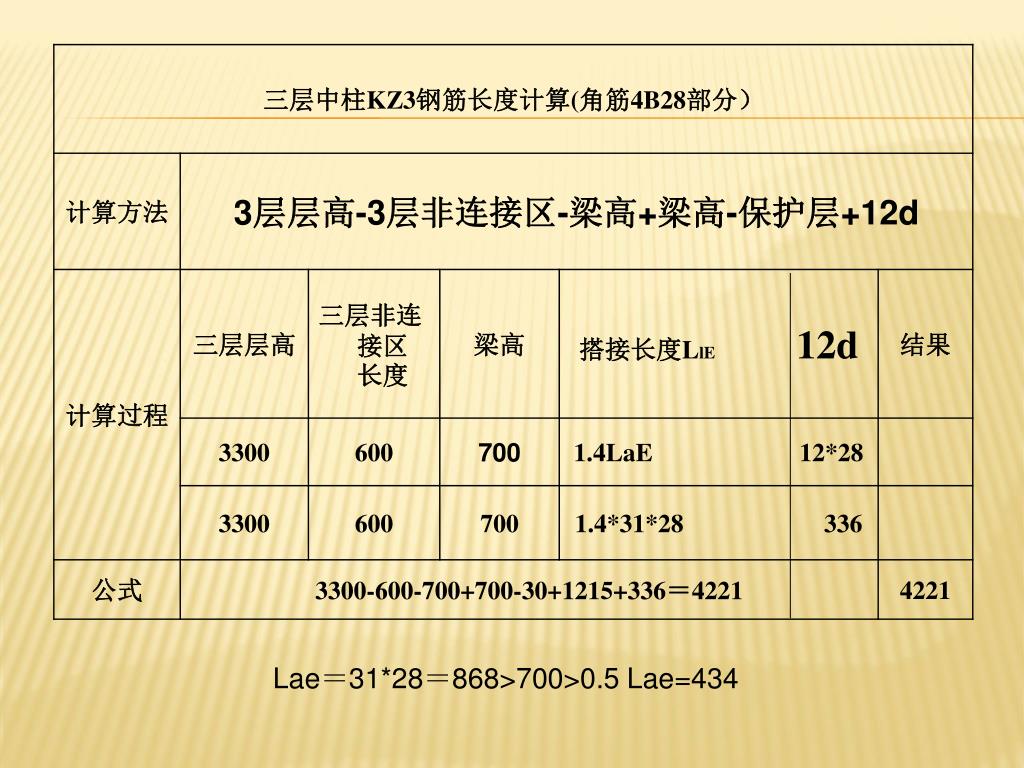

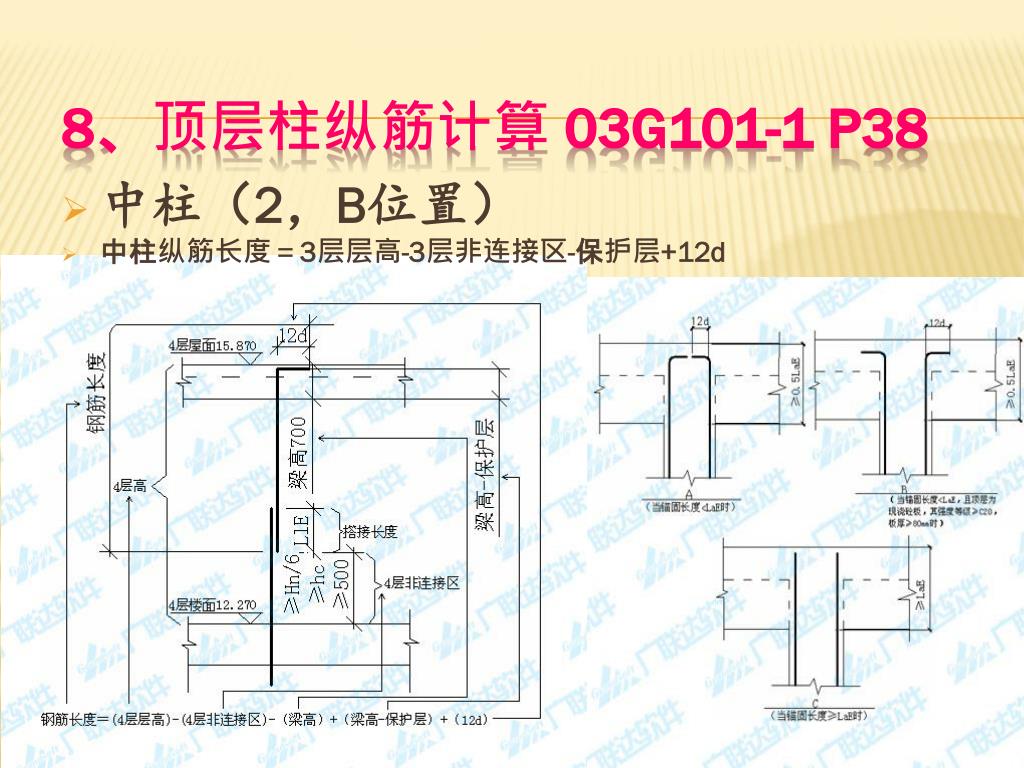

  30. 中柱（2，B位置） • 中柱纵筋长度＝3层层高-3层非连接区-保护层+12d 8、顶层柱纵筋计算 03G101-1 P38

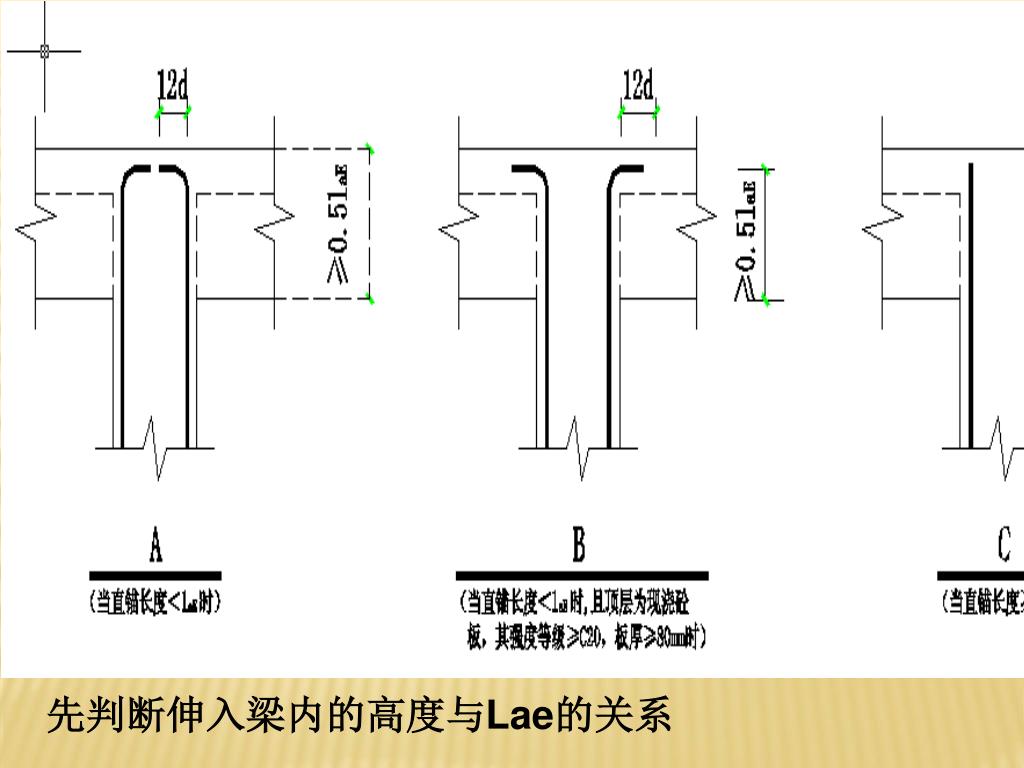

  31. 先判断伸入梁内的高度与Lae的关系

  32. Lae＝31*28＝868>700>0.5 Lae=434

  33. 边柱（2，A位置） 7、顶层柱纵筋计算03G101-1 P37

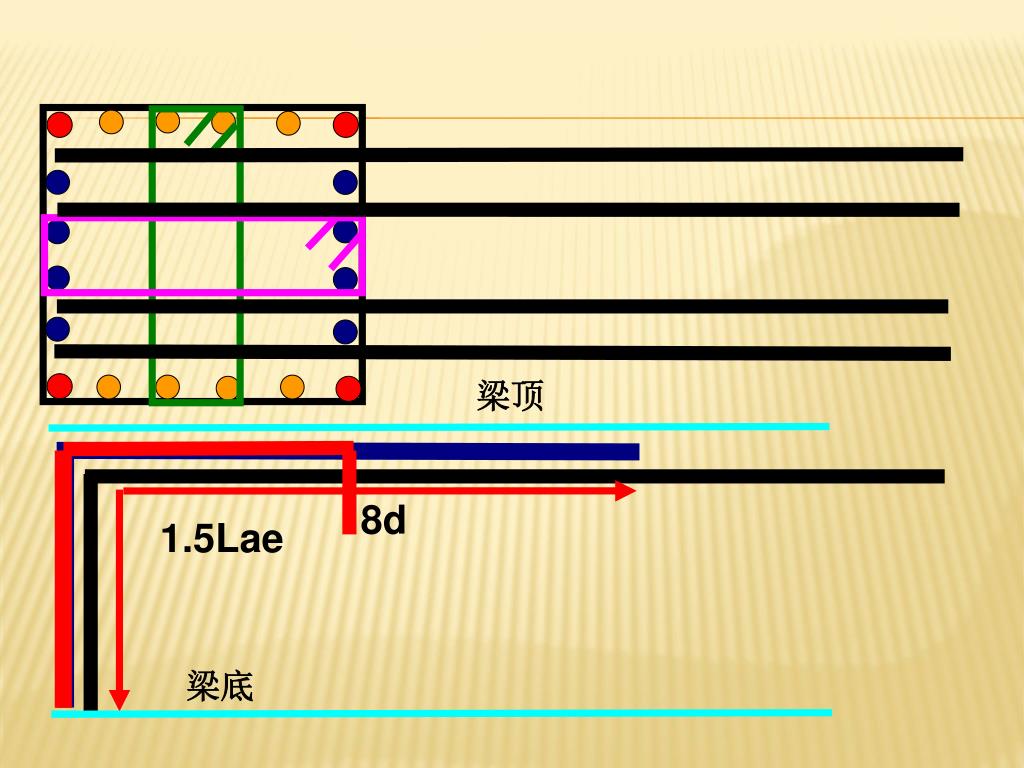

  34. 梁顶 8d 1.5Lae 梁底

  35. 三层边柱KZ2钢筋长度计算(上下侧中部筋4B22部分）三层边柱KZ2钢筋长度计算(上下侧中部筋4B22部分）

  36. 角柱（1，C位置） 8、顶层柱纵筋计算03G101-1 P37

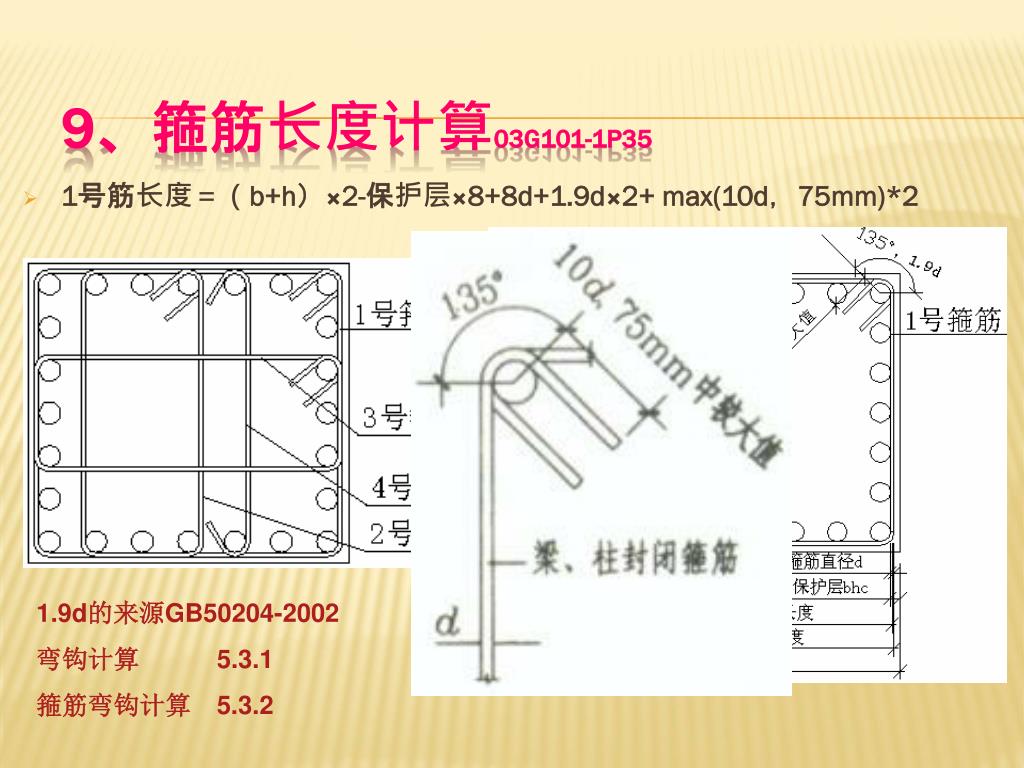

  37. 1号筋长度＝（b+h）×2-保护层×8+8d+1.9d×2+ max(10d，75mm)*2 9、箍筋长度计算03G101-1P35 1.9d的来源GB50204-2002 弯钩计算　　　5.3.1 箍筋弯钩计算　5.3.2

  38. 柱箍筋的拆分03G101-1P46

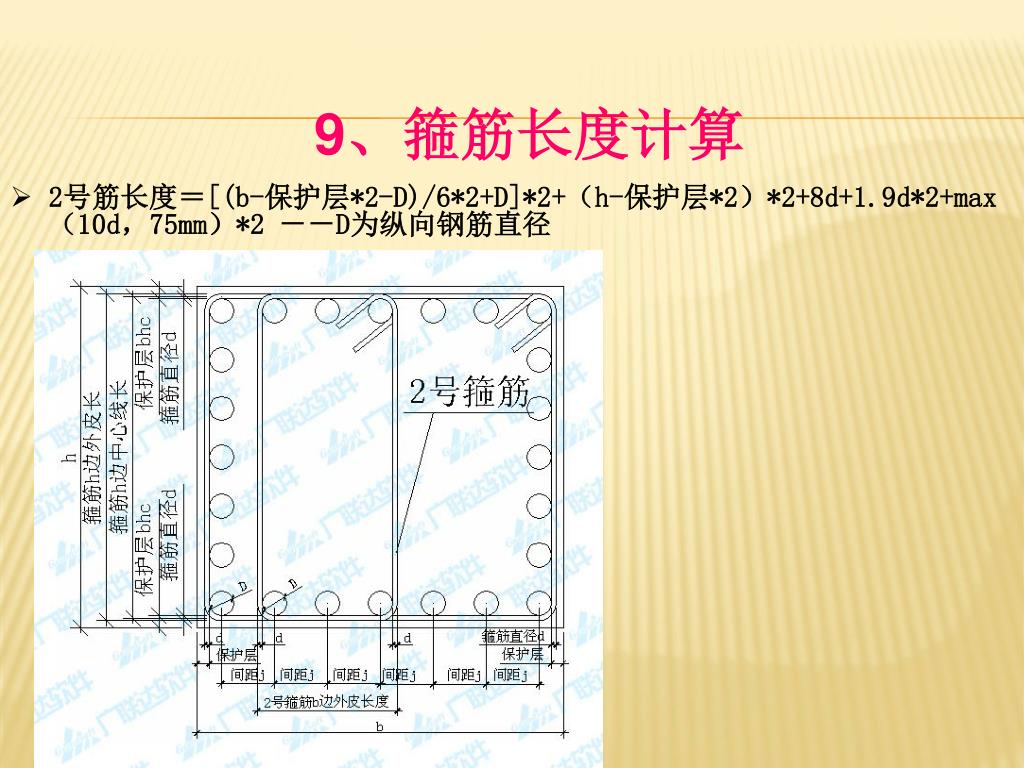

  39. 9、箍筋长度计算 • 2号筋长度＝[(b-保护层*2-D)/6*2+D]*2+（h-保护层*2）*2+8d+1.9d*2+max（10d，75mm）*2 －－D为纵向钢筋直径

  40. 9、箍筋长度计算 • 3号筋长度＝[(h-保护层*2-D)/6*2+D]*2+（b-保护层*2）*2+8d+1.9d*2+max（10d，75mm）*2－－D为纵向钢筋直径

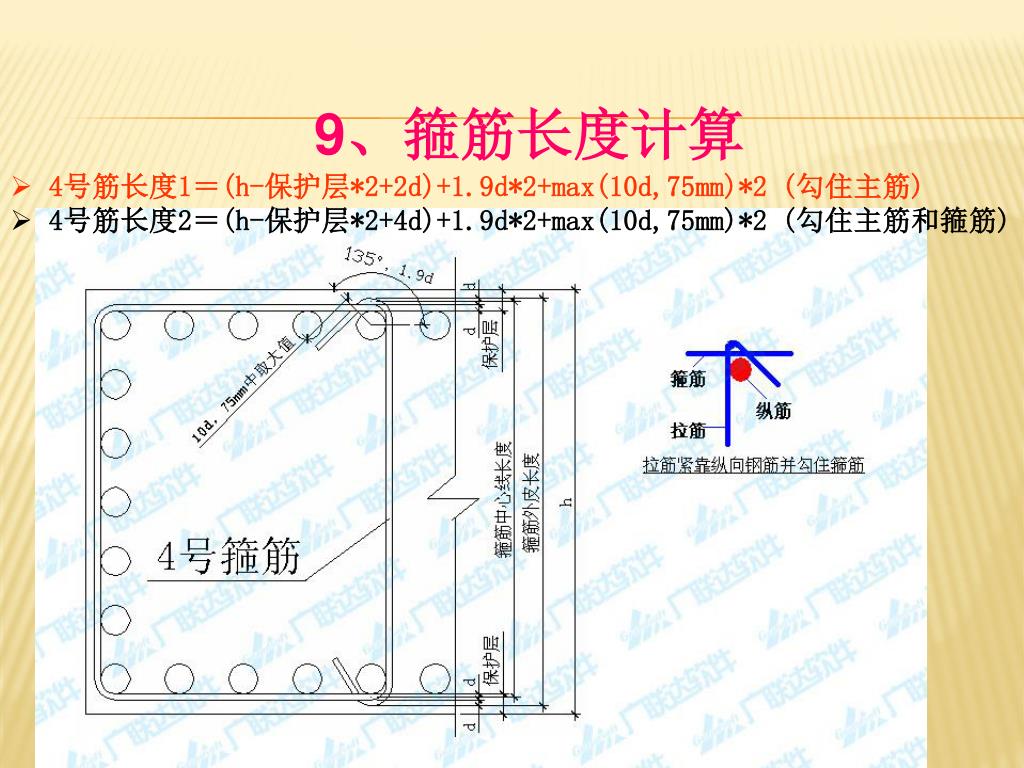

  41. 9、箍筋长度计算 • 4号筋长度1＝(h-保护层*2+2d)+1.9d*2+max(10d,75mm)*2 (勾住主筋) • 4号筋长度2＝(h-保护层*2+4d)+1.9d*2+max(10d,75mm)*2 (勾住主筋和箍筋)

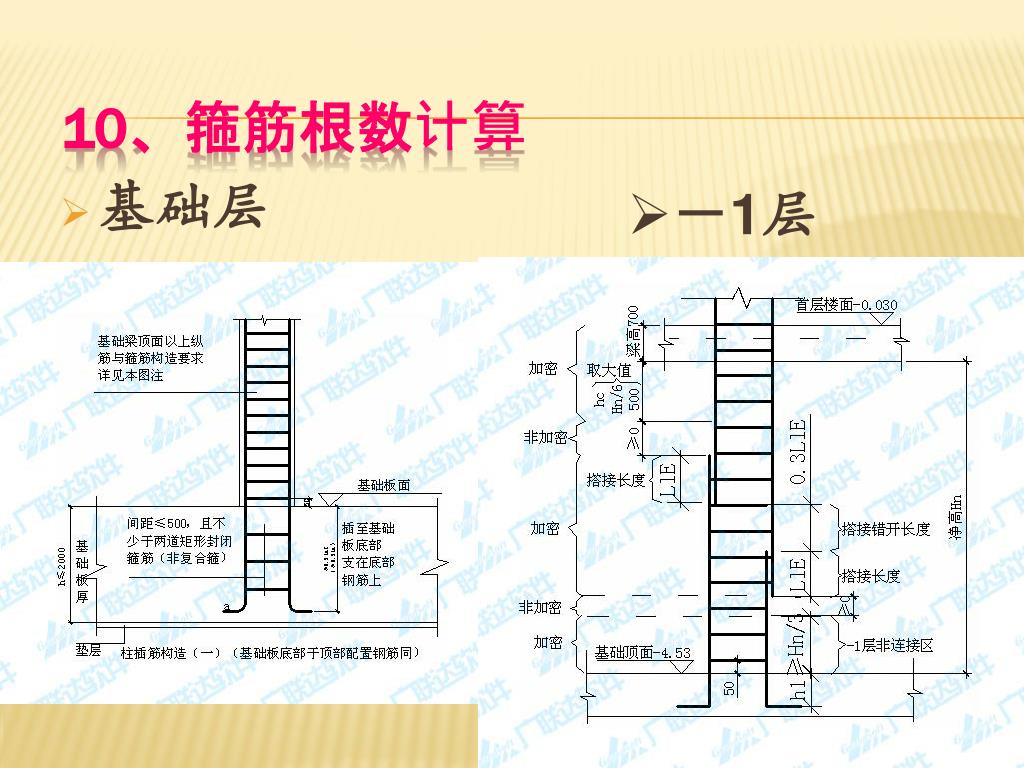

  42. 基础层 10、箍筋根数计算 • －1层
