  1. 校園能源管理系統及契約容量控制工程 西門子股份有限公司 樓宇科技事業部 蔡忠信

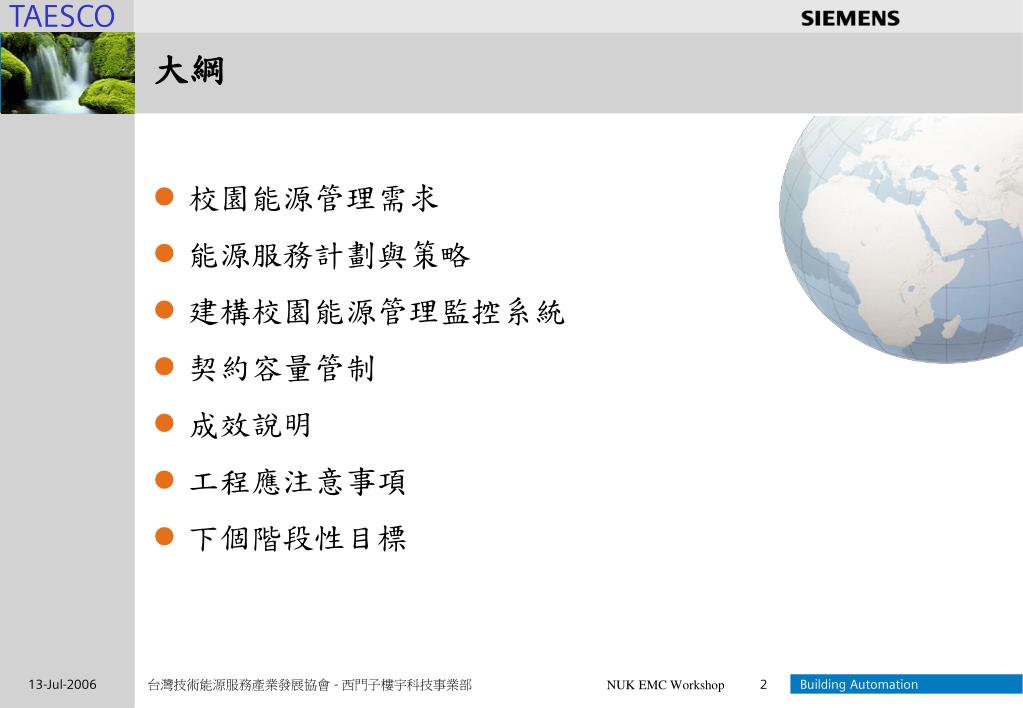

  2. 校園能源管理需求 能源服務計劃與策略 建構校園能源管理監控系統 契約容量管制 成效說明 工程應注意事項 下個階段性目標 大綱 NUK EMC Workshop

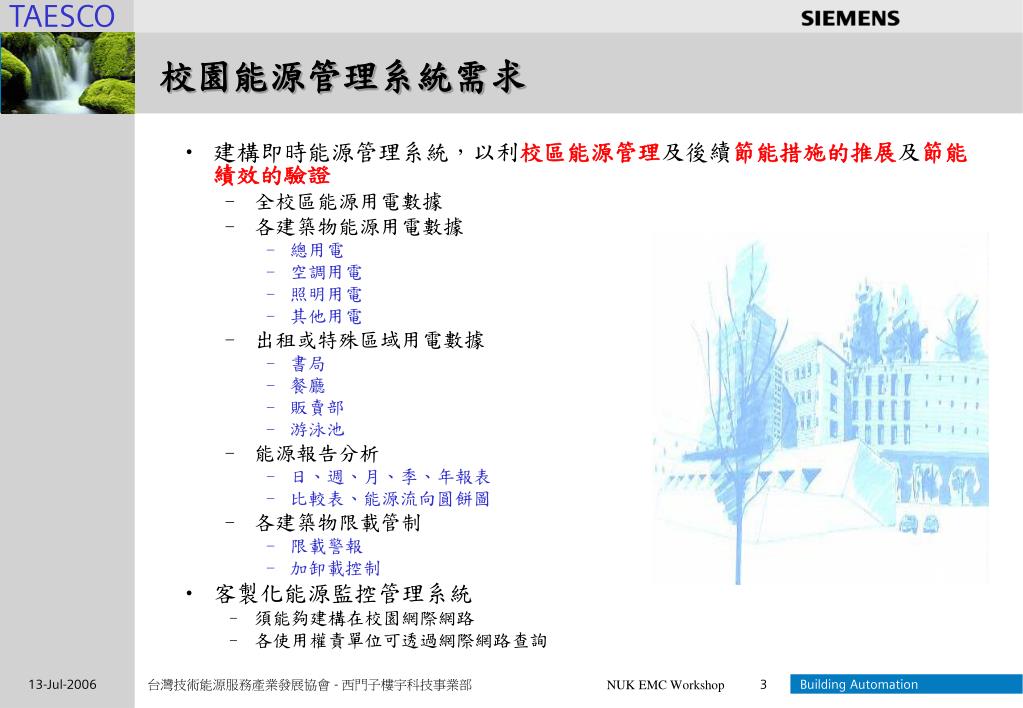

  3. 校園能源管理系統需求 • 建構即時能源管理系統，以利校區能源管理及後續節能措施的推展及節能績效的驗證 • 全校區能源用電數據 • 各建築物能源用電數據 • 總用電 • 空調用電 • 照明用電 • 其他用電 • 出租或特殊區域用電數據 • 書局 • 餐廳 • 販賣部 • 游泳池 • 能源報告分析 • 日、週、月、季、年報表 • 比較表、能源流向圓餅圖 • 各建築物限載管制 • 限載警報 • 加卸載控制 • 客製化能源監控管理系統 • 須能夠建構在校園網際網路 • 各使用權責單位可透過網際網路查詢 NUK EMC Workshop

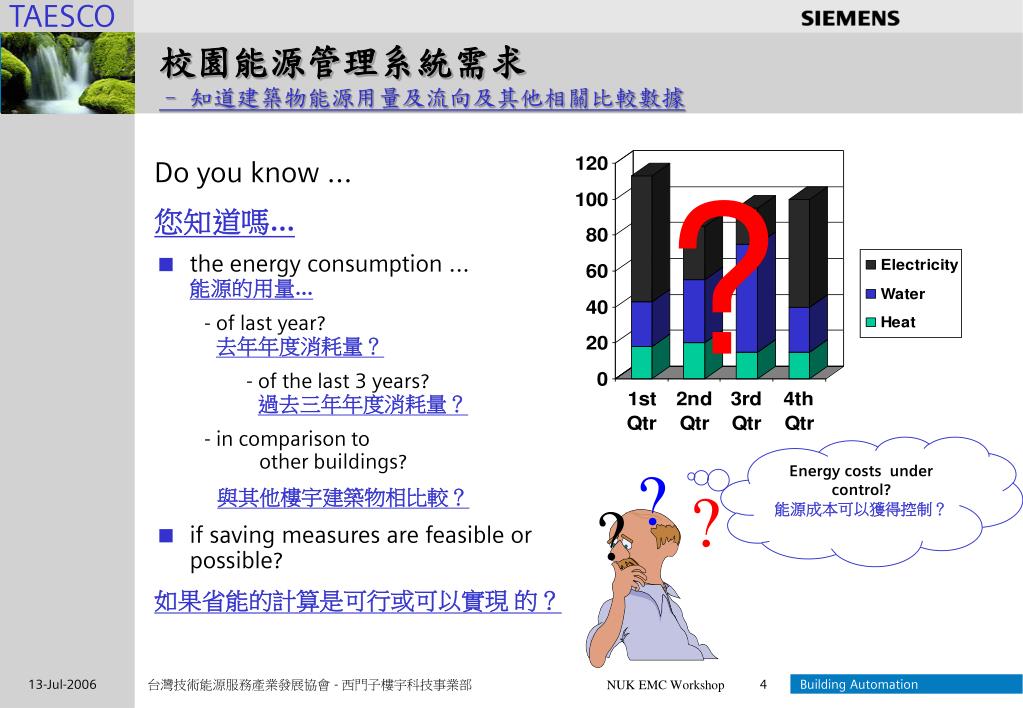

  4. Do you know ... 您知道嗎… the energy consumption ...能源的用量… - of last year? 去年年度消耗量？ - of the last 3 years?過去三年年度消耗量？ - in comparison to other buildings? 與其他樓宇建築物相比較？ if saving measures are feasible or possible? 如果省能的計算是可行或可以實現 的？ ? ? ? 校園能源管理系統需求–知道建築物能源用量及流向及其他相關比較數據 ? Energy costs under control?能源成本可以獲得控制？ NUK EMC Workshop

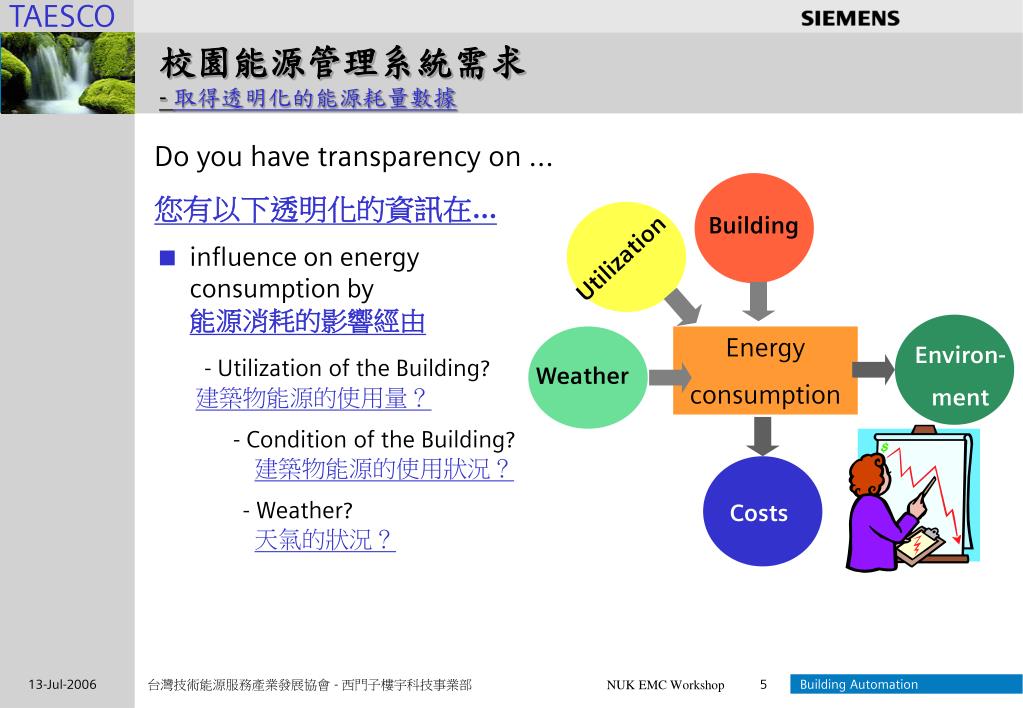

  5. Building Utilization Energy consumption Environ- ment Weather Costs 校園能源管理系統需求- 取得透明化的能源耗量數據 Do you have transparency on ... 您有以下透明化的資訊在… • influence on energy consumption by能源消耗的影響經由 - Utilization of the Building?建築物能源的使用量？ - Condition of the Building? 建築物能源的使用狀況？ - Weather? 天氣的狀況？ NUK EMC Workshop

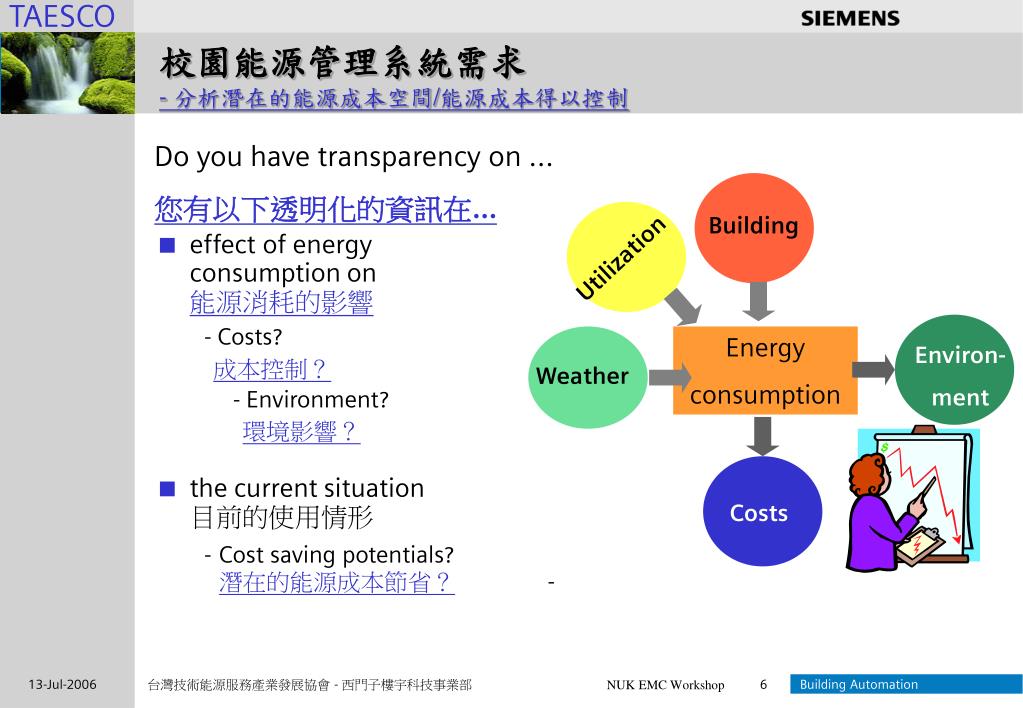

  6. Building Utilization Energy consumption Environ- ment Weather Costs 校園能源管理系統需求- 分析潛在的能源成本空間/能源成本得以控制 Do you have transparency on ... 您有以下透明化的資訊在… • effect of energy consumption on能源消耗的影響 - Costs? 成本控制？ - Environment? 環境影響？ • the current situation 目前的使用情形 -Cost saving potentials? 潛在的能源成本節省？- NUK EMC Workshop

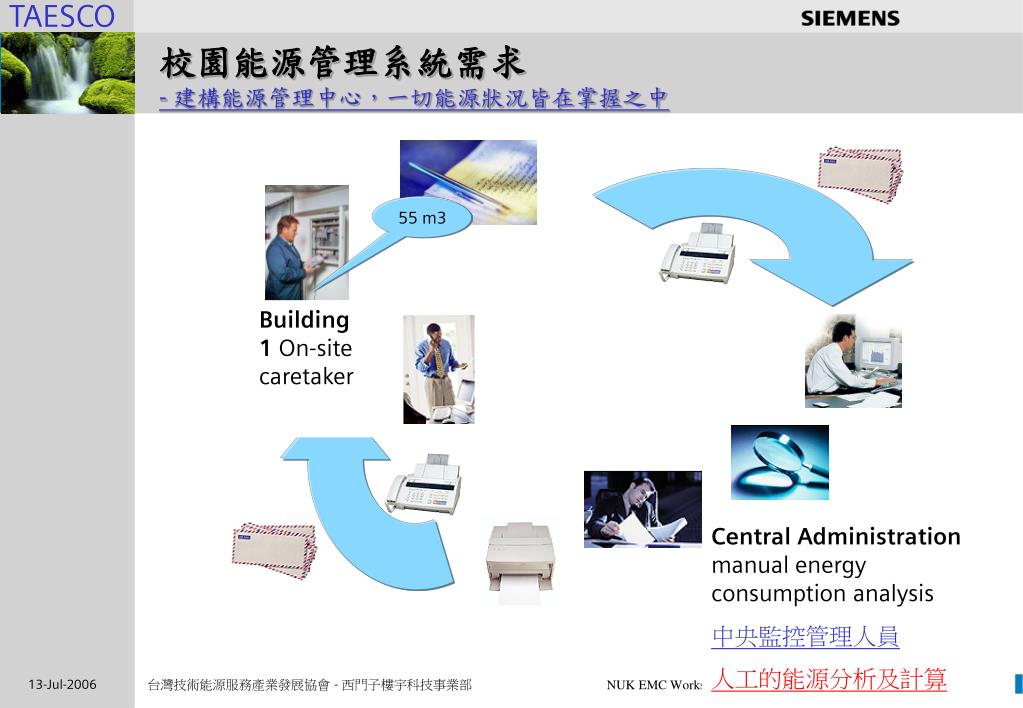

  7. 校園能源管理系統需求- 建構能源管理中心，一切能源狀況皆在掌握之中 55 m3 Building 1 On-site caretaker Central Administration manual energy consumption analysis 中央監控管理人員 人工的能源分析及計算 NUK EMC Workshop

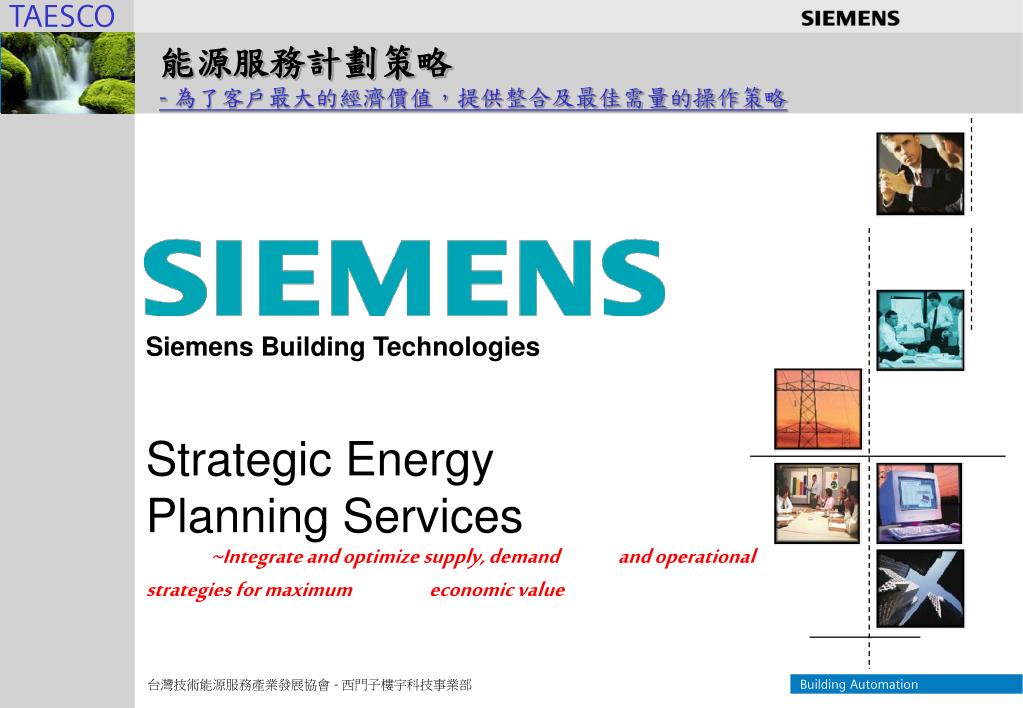

  8. 能源服務計劃策略- 為了客戶最大的經濟價值，提供整合及最佳需量的操作策略 Siemens Building Technologies Strategic Energy Planning Services ~Integrate and optimize supply, demand and operational strategies for maximum economic value

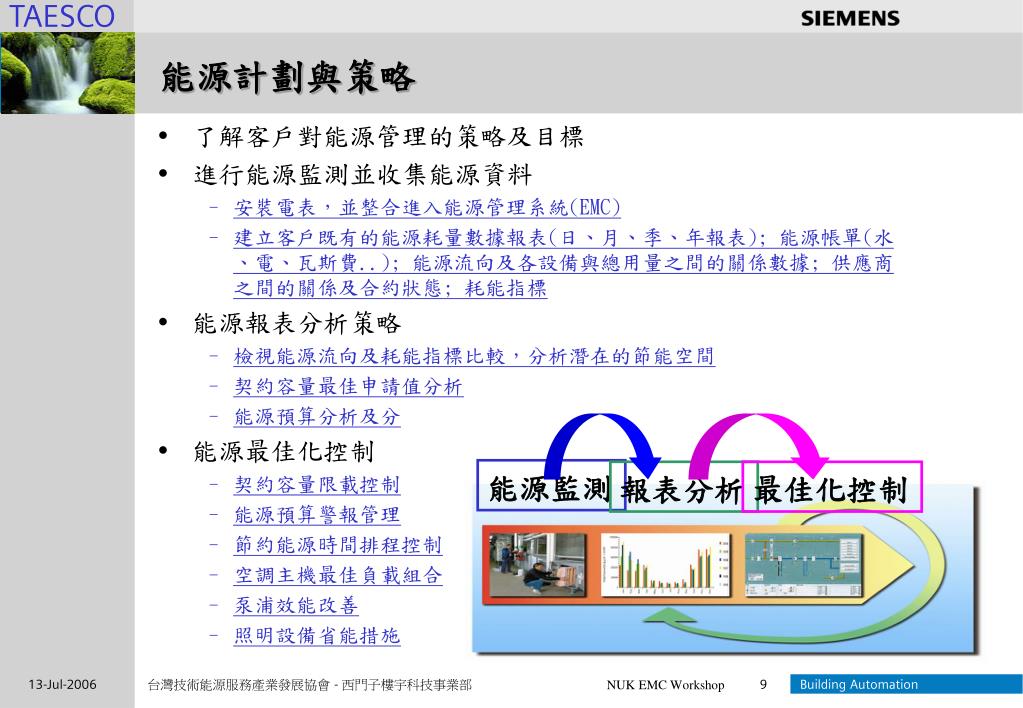

  9. 了解客戶對能源管理的策略及目標 進行能源監測並收集能源資料 安裝電表，並整合進入能源管理系統(EMC) 建立客戶既有的能源耗量數據報表(日、月、季、年報表); 能源帳單(水、電、瓦斯費..); 能源流向及各設備與總用量之間的關係數據; 供應商之間的關係及合約狀態; 耗能指標 能源報表分析策略 檢視能源流向及耗能指標比較，分析潛在的節能空間 契約容量最佳申請值分析 能源預算分析及分 能源最佳化控制 契約容量限載控制 能源預算警報管理 節約能源時間排程控制 空調主機最佳負載組合 泵浦效能改善 照明設備省能措施 能源監測 報表分析 最佳化控制 能源計劃與策略 NUK EMC Workshop

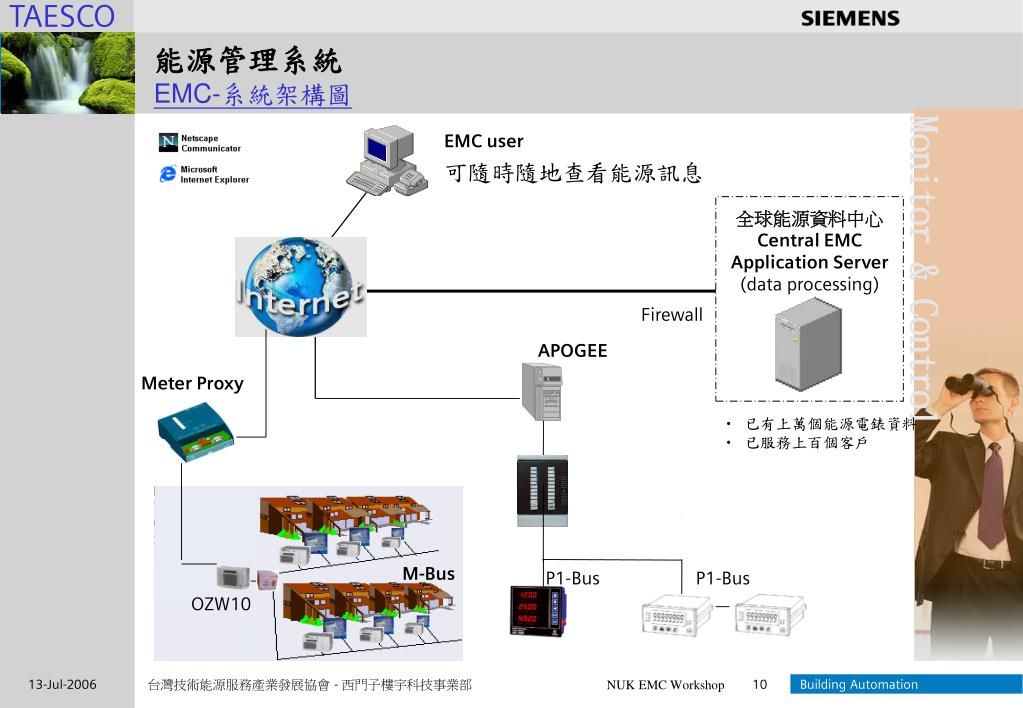

  10. Monitor & Control M-Bus OZW10 能源管理系統EMC-系統架構圖 EMC user 可隨時隨地查看能源訊息 全球能源資料中心CentralEMC Application Server (data processing) Firewall APOGEE Meter Proxy • 已有上萬個能源電錶資料 • 已服務上百個客戶 P1-Bus P1-Bus NUK EMC Workshop

  11. EMAILER Reports Control Panel TRANSFER DB UPDATE MP 能源管理系統EMC-流程圖 Customer Sites Siemens Utility Service Center Web-based or e-mail Report Builder Utility Meters & Submeters (electric, gas, steam, chilled water) (Input forms: Analog, Pulse, & Data) T Daily Update Internet SP Recorders FTP Meters Direct 15-minute Updates Networked Meters Internet NUK EMC Workshop

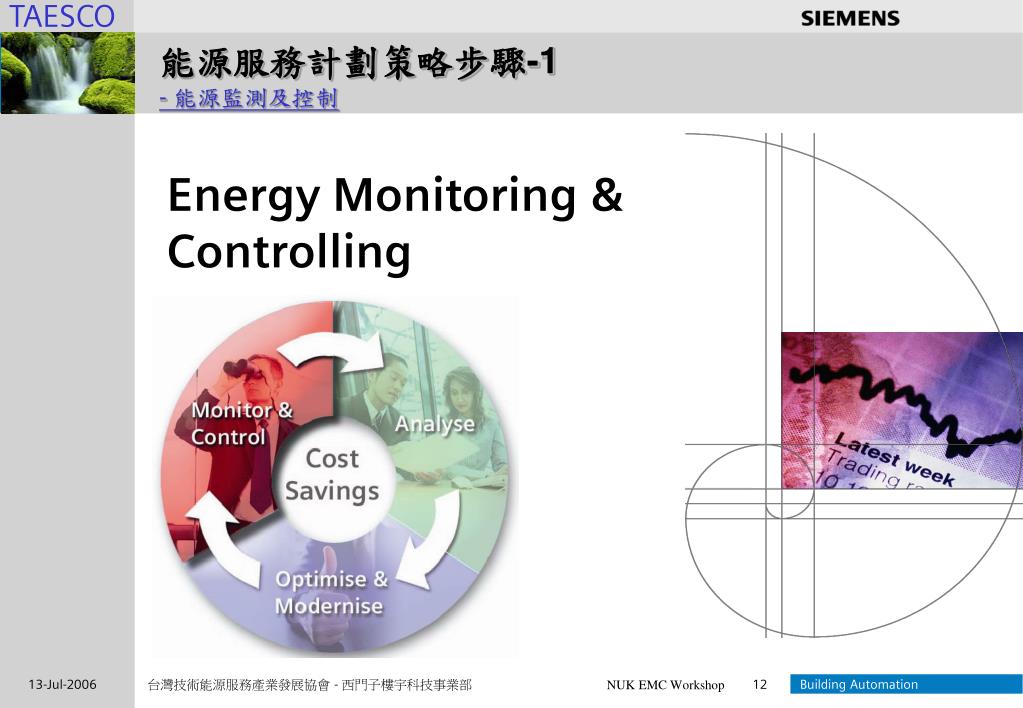

  12. 能源服務計劃策略步驟-1- 能源監測及控制 Energy Monitoring & Controlling NUK EMC Workshop

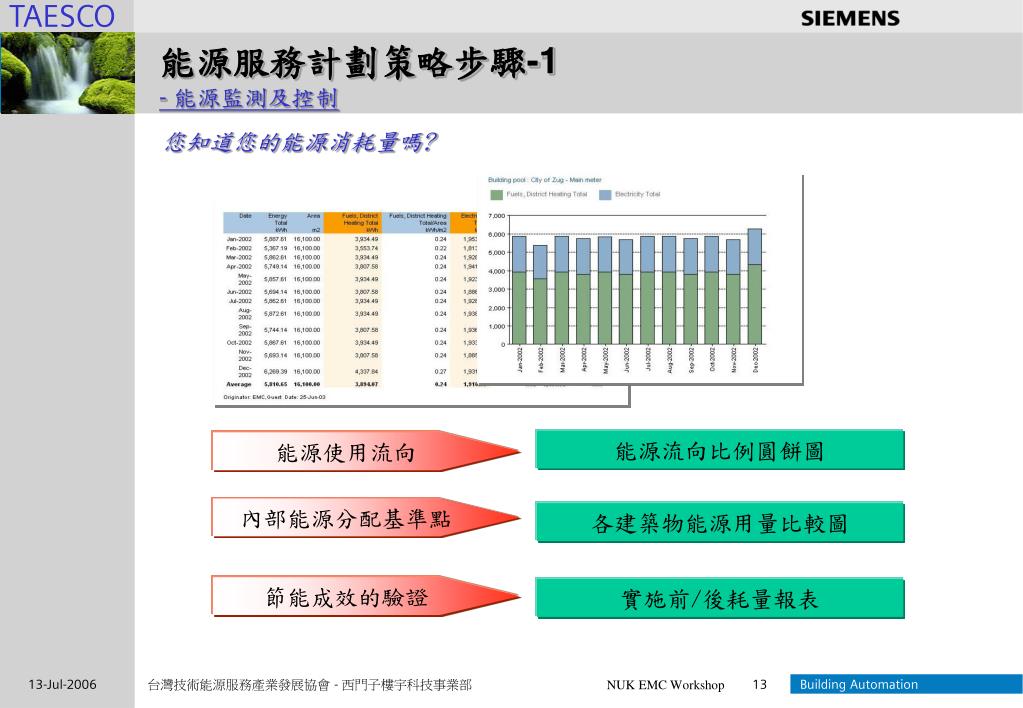

  13. 您知道您的能源消耗量嗎? 能源服務計劃策略步驟-1- 能源監測及控制 能源流向比例圓餅圖 能源使用流向 內部能源分配基準點 各建築物能源用量比較圖 節能成效的驗證 實施前/後耗量報表 NUK EMC Workshop

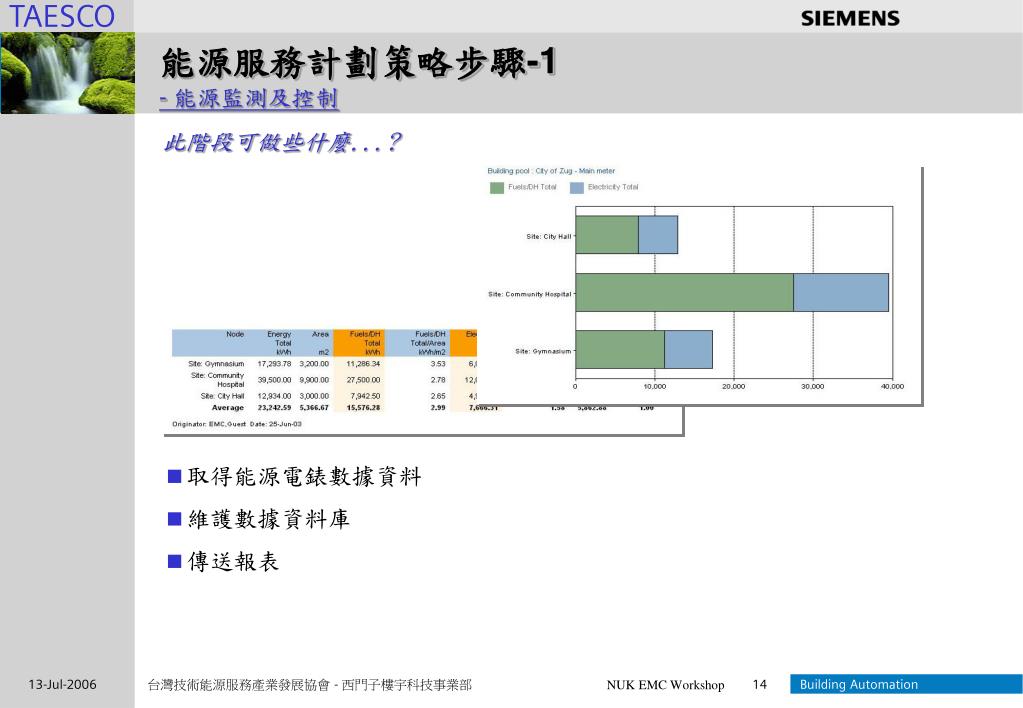

  14. 此階段可做些什麼...? 能源服務計劃策略步驟-1- 能源監測及控制 • 取得能源電錶數據資料 • 維護數據資料庫 • 傳送報表 NUK EMC Workshop

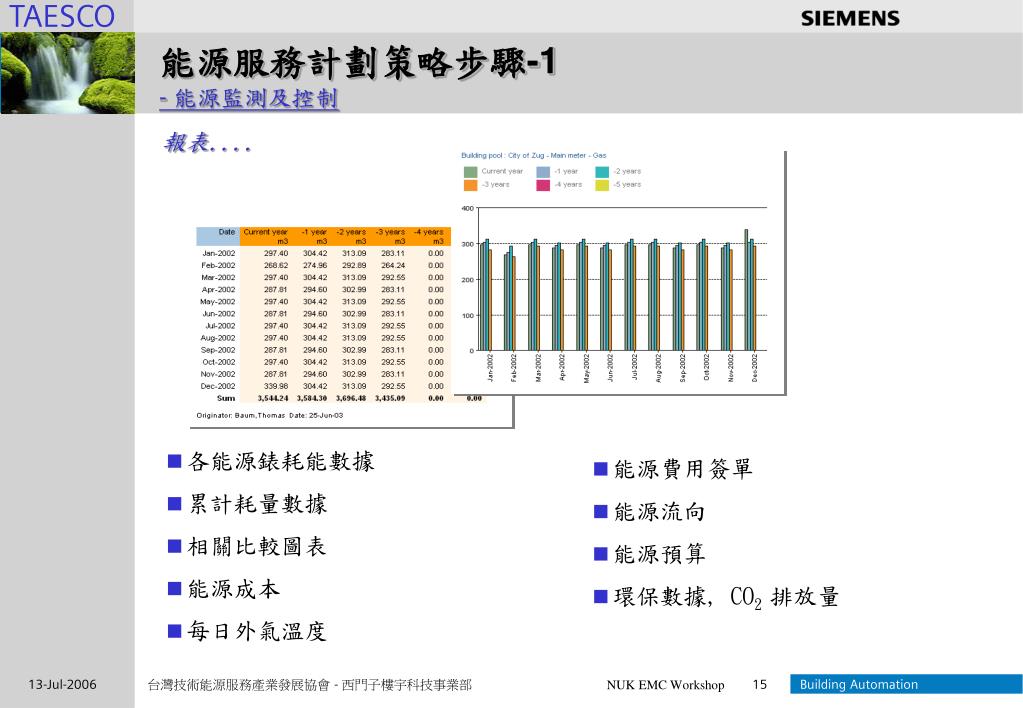

  15. 報表.... 能源服務計劃策略步驟-1- 能源監測及控制 • 各能源錶耗能數據 • 累計耗量數據 • 相關比較圖表 • 能源成本 • 每日外氣溫度 • 能源費用簽單 • 能源流向 • 能源預算 • 環保數據, CO2 排放量 NUK EMC Workshop

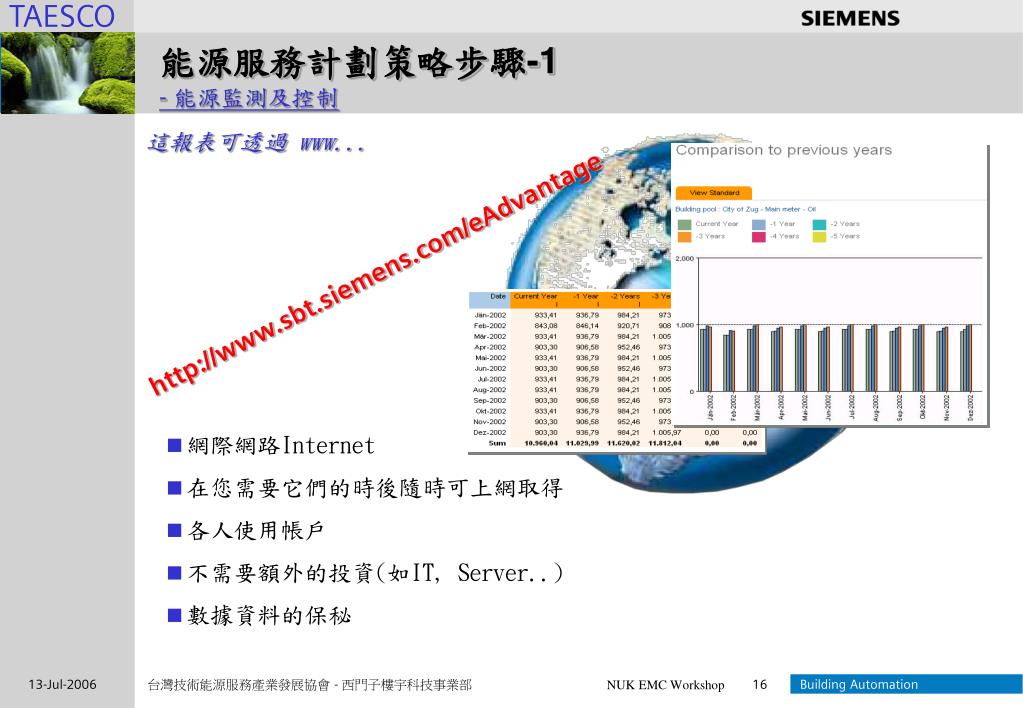

  16. 這報表可透過 www... http://www.sbt.siemens.com/eAdvantage 能源服務計劃策略步驟-1- 能源監測及控制 • 網際網路Internet • 在您需要它們的時後隨時可上網取得 • 各人使用帳戶 • 不需要額外的投資(如IT, Server..) • 數據資料的保秘 NUK EMC Workshop

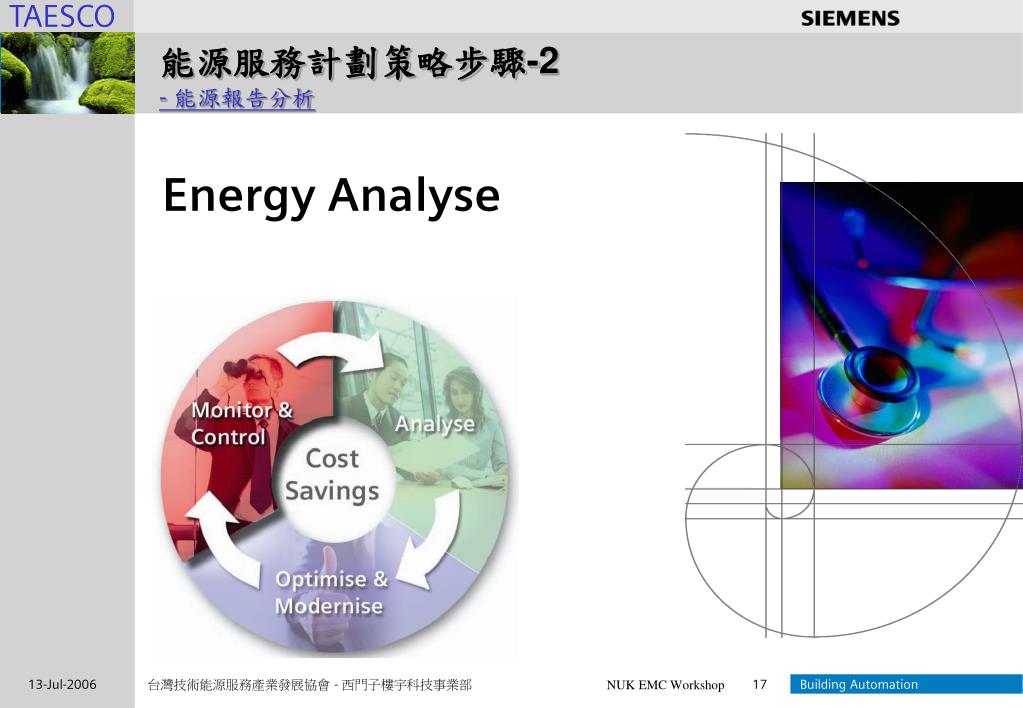

  17. 能源服務計劃策略步驟-2- 能源報告分析 Energy Analyse NUK EMC Workshop

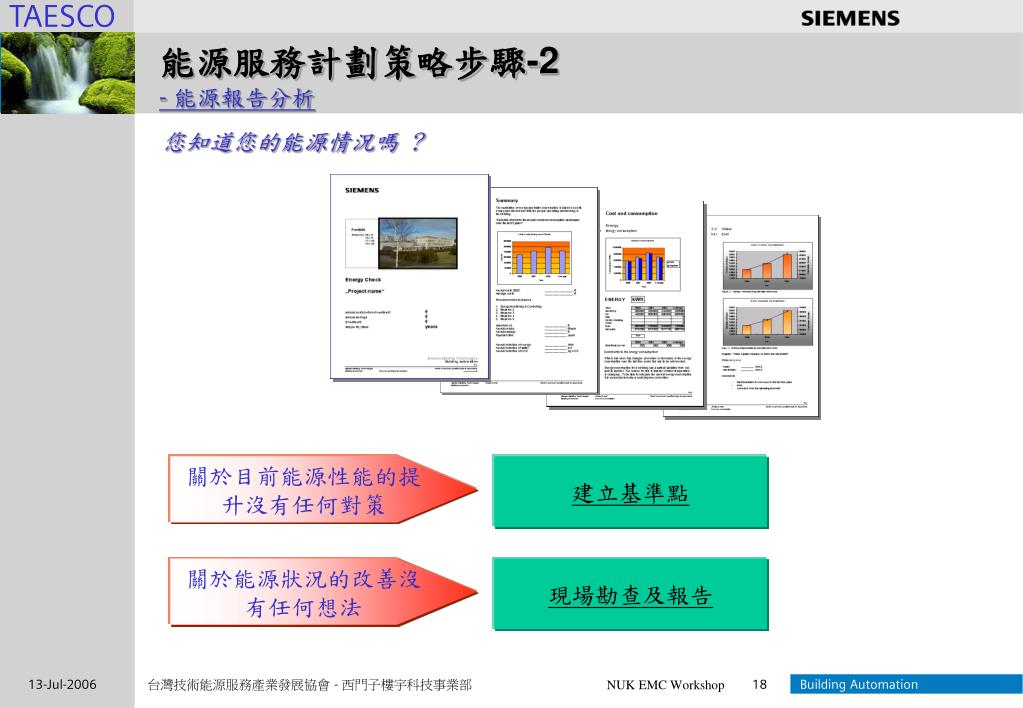

  18. 您知道您的能源情況嗎 ? 能源服務計劃策略步驟-2- 能源報告分析 關於目前能源性能的提升沒有任何對策 建立基準點 關於能源狀況的改善沒有任何想法 現場勘查及報告 NUK EMC Workshop

  19. 此階段可做些什麼 ?... 能源服務計劃策略步驟-2- 能源報告分析 • 建立量測基準點 • 現場能源狀況報告 • 潛在的改善空間 • 提供節約能源量測的計劃書 • 管理彙整資料 NUK EMC Workshop

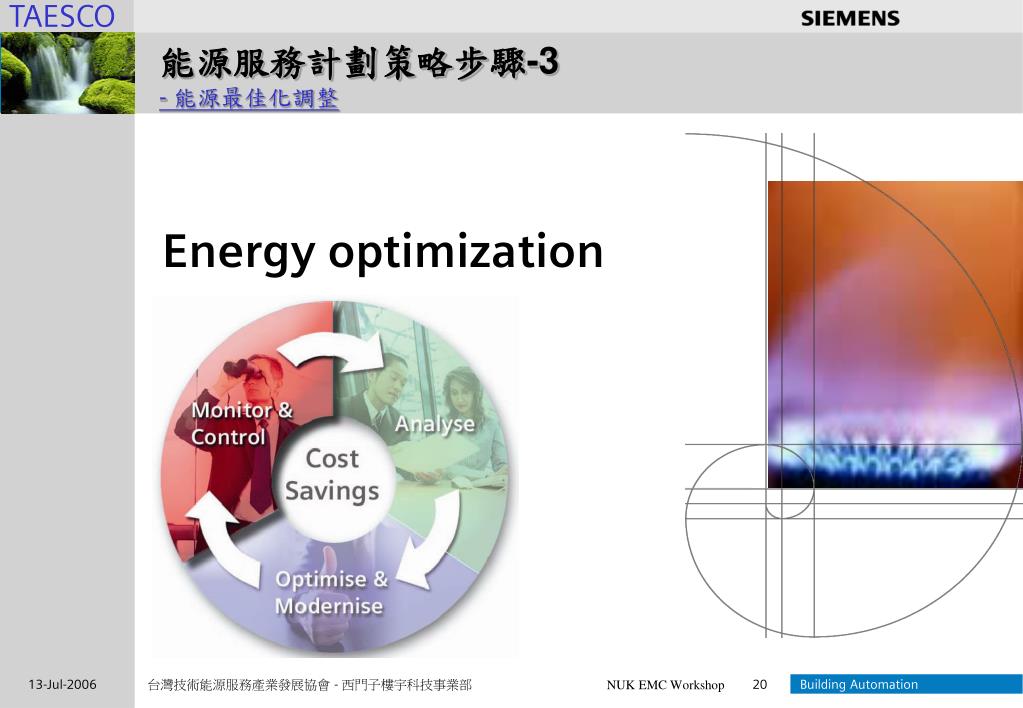

  20. 能源服務計劃策略步驟-3- 能源最佳化調整 Energy optimization NUK EMC Workshop

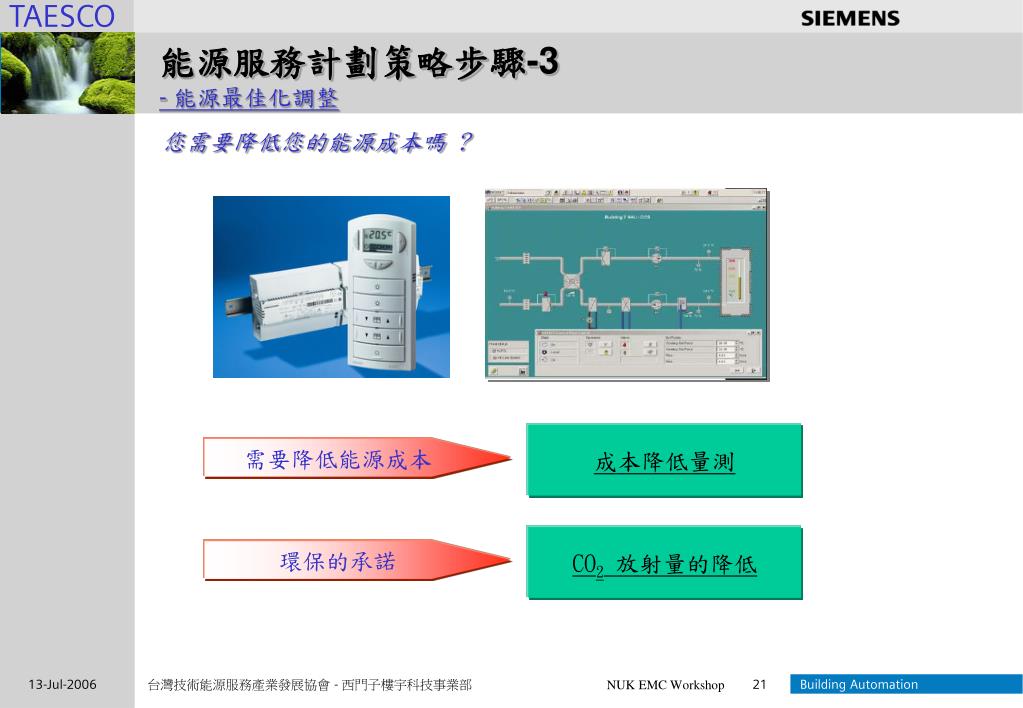

  21. 您需要降低您的能源成本嗎 ? 能源服務計劃策略步驟-3- 能源最佳化調整 成本降低量測 需要降低能源成本 CO2放射量的降低 環保的承諾 NUK EMC Workshop

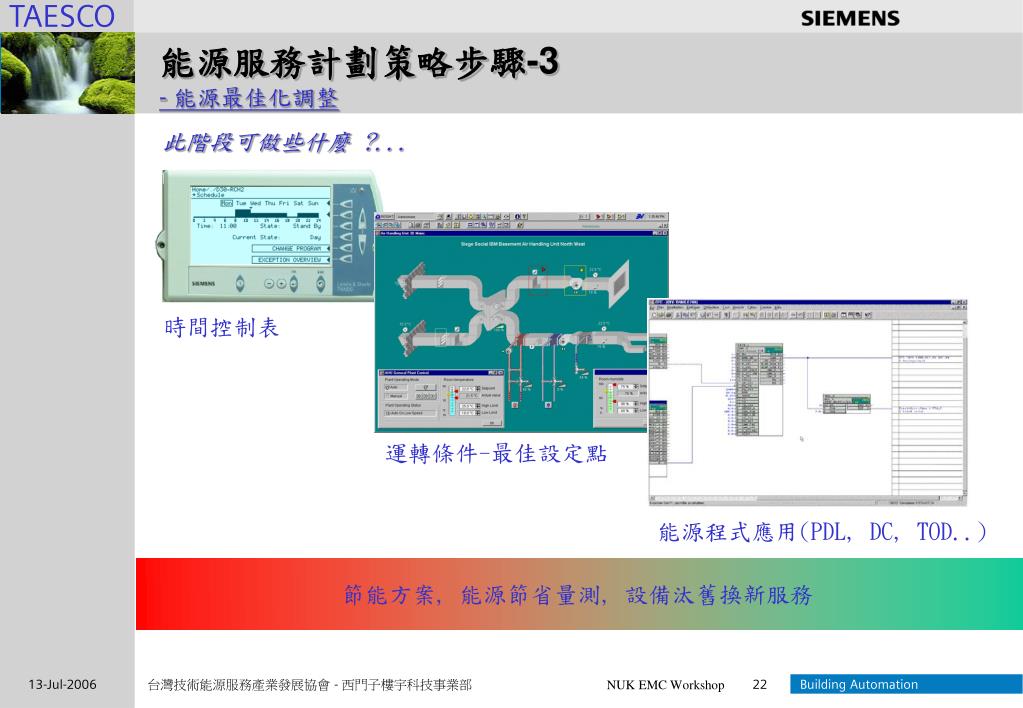

  22. 時間控制表 運轉條件-最佳設定點 能源程式應用(PDL, DC, TOD..) 節能方案, 能源節省量測, 設備汰舊換新服務 能源服務計劃策略步驟-3- 能源最佳化調整 此階段可做些什麼 ?... NUK EMC Workshop

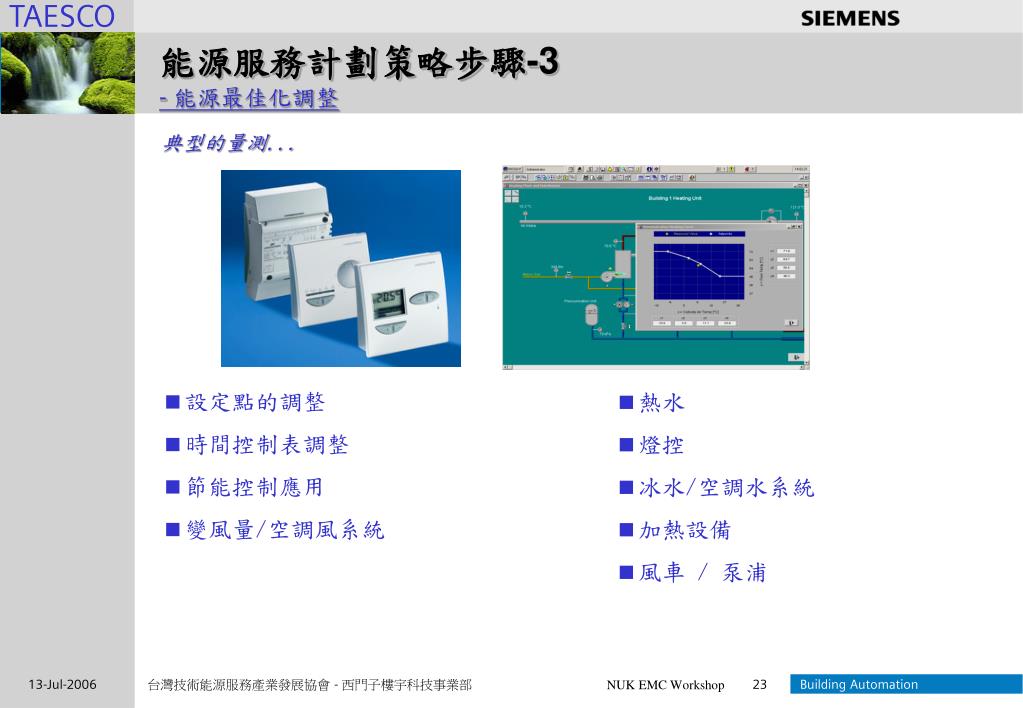

  23. 典型的量測... 能源服務計劃策略步驟-3- 能源最佳化調整 • 設定點的調整 • 時間控制表調整 • 節能控制應用 • 變風量/空調風系統 • 熱水 • 燈控 • 冰水/空調水系統 • 加熱設備 • 風車 / 泵浦 NUK EMC Workshop

  24. 校園能源監控管理系統我們提供的解決方案 Our response: APOGEE Control _ Energy Monitoring & Controlling 我們的解決方式： 以APOGEE中央監控系統為基礎的能源監視及控制系統 „Only what is measured, Can be managed“ NUK EMC Workshop

  25. Monitor & Control 校園能源監控管理系統EMC建構說明 提供客制化能源管理應用軟體壹套 EMC user 可隨時隨地查看能源訊息 既設整合系統主機 Application Server (APOGEE Server) 校園網際網路(既設) AEM 網路界面器 既設 AEM 網路界面器 既設 DDC 既設 依電力系統圖調查安裝所需量測的多功能電錶共64只 DDC 既設 SIEMENS RS-485區域網路 SIEMENS RS-485區域網路 NUK EMC Workshop

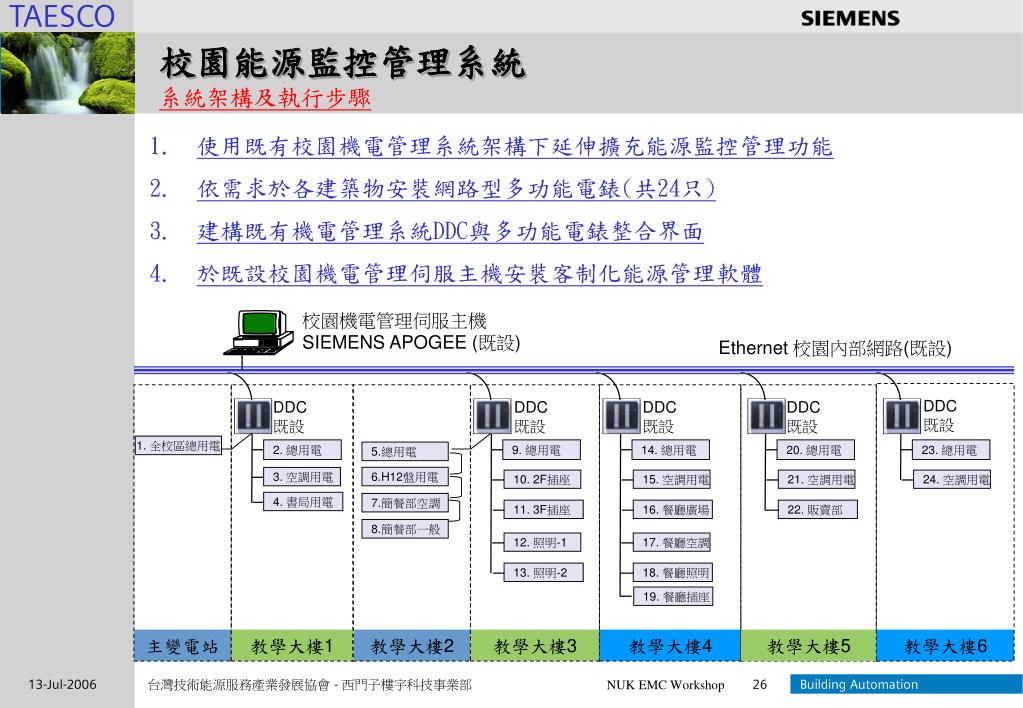

  26. 校園能源監控管理系統系統架構及執行步驟 • 使用既有校園機電管理系統架構下延伸擴充能源監控管理功能 • 依需求於各建築物安裝網路型多功能電錶(共24只) • 建構既有機電管理系統DDC與多功能電錶整合界面 • 於既設校園機電管理伺服主機安裝客制化能源管理軟體 校園機電管理伺服主機 SIEMENS APOGEE (既設) Ethernet 校園內部網路(既設) DDC 既設 DDC 既設 DDC 既設 DDC 既設 DDC 既設 1. 全校區總用電 2. 總用電 9. 總用電 14. 總用電 20. 總用電 23. 總用電 5.總用電 6.H12盤用電 3. 空調用電 10. 2F插座 15. 空調用電 21. 空調用電 24. 空調用電 4. 書局用電 7.簡餐部空調 11. 3F插座 16. 餐廳廣場 22. 販賣部 8.簡餐部一般 12. 照明-1 17. 餐廳空調 13. 照明-2 18. 餐廳照明 19. 餐廳插座 主變電站 教學大樓1 教學大樓2 教學大樓3 教學大樓4 教學大樓5 教學大樓6 NUK EMC Workshop

  27. 校園教學大樓能源監控管理系統系統架構 於各樓層電盤安裝多功能電錶 SIEMENS P1 RS-485區域網路 35. U6F盤用電 36. EA6F盤用電 37. LA6F盤用電 38. EC1F盤用電 6F DDC 既設 31. U5F盤用電 32. EA5F盤用電 33. LA5F盤用電 34. EC5F盤用電 5F 25. U4F盤用電 26. EA4F盤用電 27. LA4F盤用電 28. EC4F盤用電 29. EB4F盤用電 30. LB4F盤用電 4F 19. U3F盤用電 20. EA3F盤用電 21. LA3F盤用電 22. EC3F盤用電 23. EB3F盤用電 24. LB3F盤用電 3F SIEMENS P2網路 13. U2F盤用電 14. EA2F盤用電 15. LA2F盤用電 16. EC2F盤用電 17. EB2F盤用電 18. LB2F盤用電 2F DDC 既設 7. U1F盤用電 8. EA1F盤用電 9. LA1F盤用電 10. EC1F盤用電 11. EB1F盤用電 12. LB1F盤用電 1F 1. UBF盤用電 2. EABF盤用電 3. LABF盤用電 4. ECBF盤用電 5. 2VCBF盤用電 6. FB盤用電 B1F 校園機電管理伺服主機 SIEMENS APOGEE (既設) AEM 校園網際網路 39. CH1盤用電 40. CH2盤用電 NUK EMC Workshop

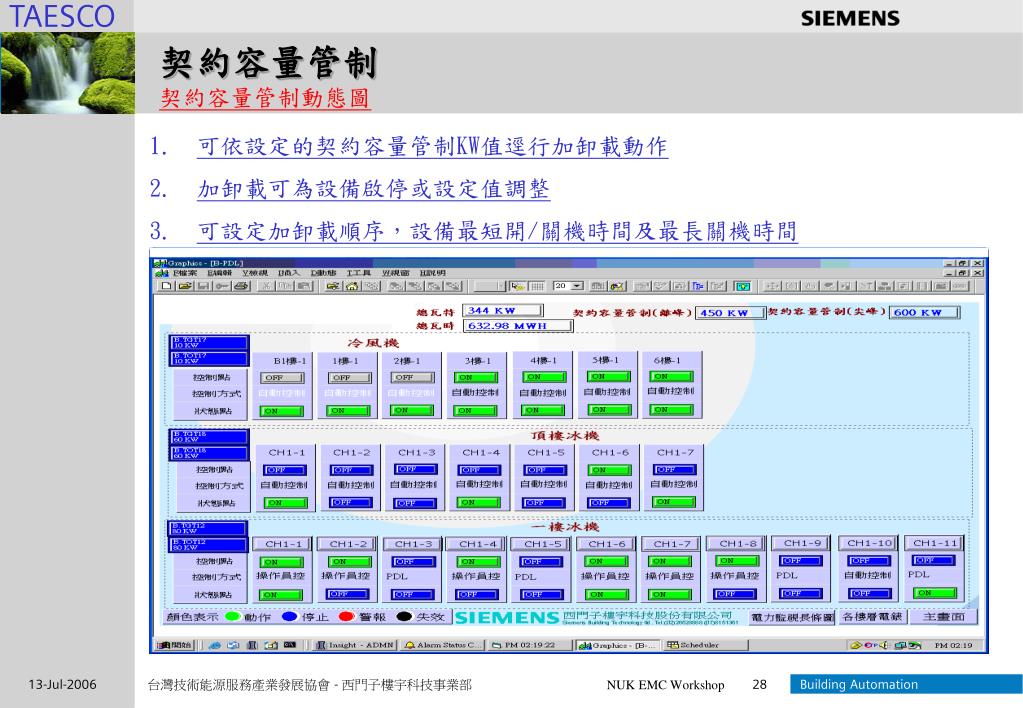

  28. 契約容量管制契約容量管制動態圖 • 可依設定的契約容量管制KW值逕行加卸載動作 • 加卸載可為設備啟停或設定值調整 • 可設定加卸載順序，設備最短開/關機時間及最長關機時間 NUK EMC Workshop

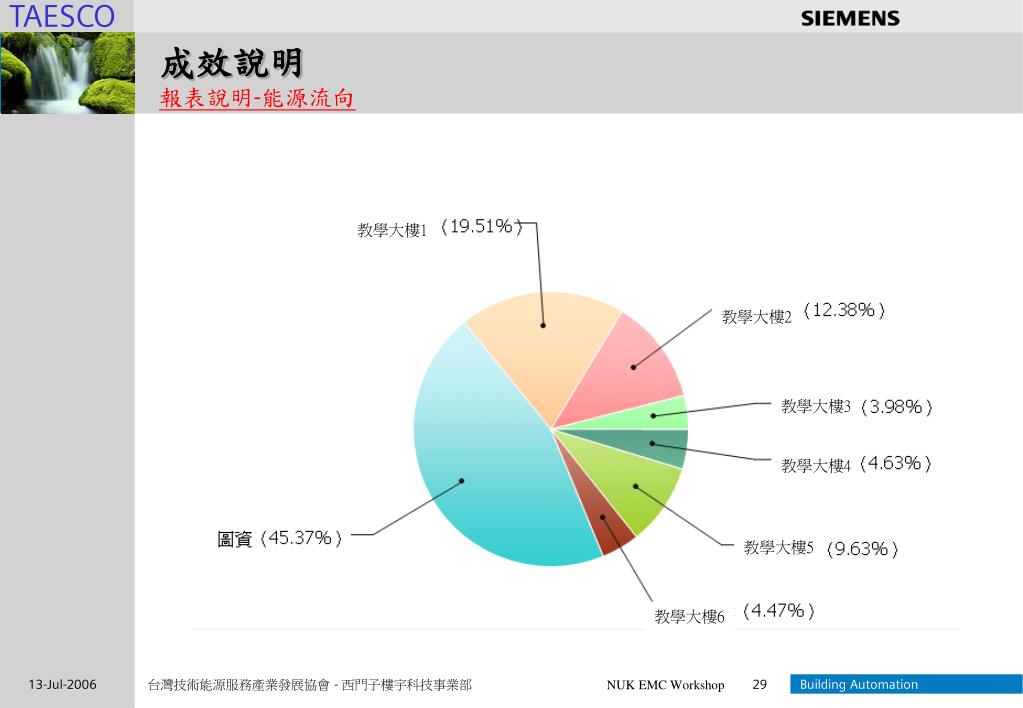

  29. 教學大樓1 教學大樓2 教學大樓3 教學大樓4 教學大樓5 教學大樓6 成效說明報表說明-能源流向 NUK EMC Workshop

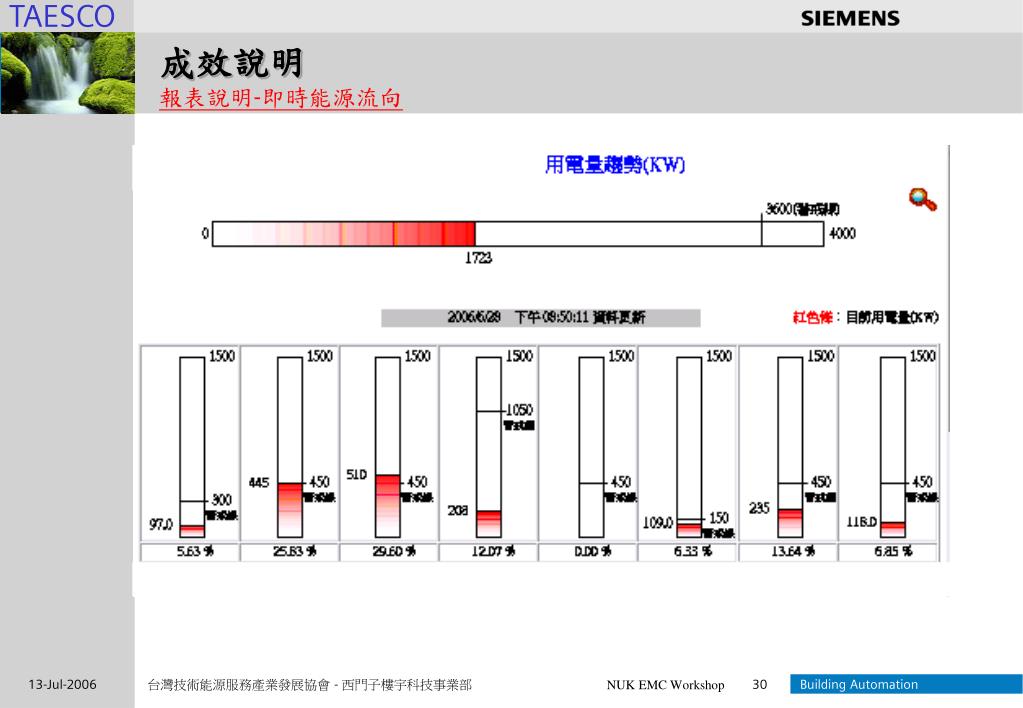

  30. 成效說明報表說明-即時能源流向 NUK EMC Workshop

  31. 成效說明報表說明-日用電量趨勢圖 NUK EMC Workshop

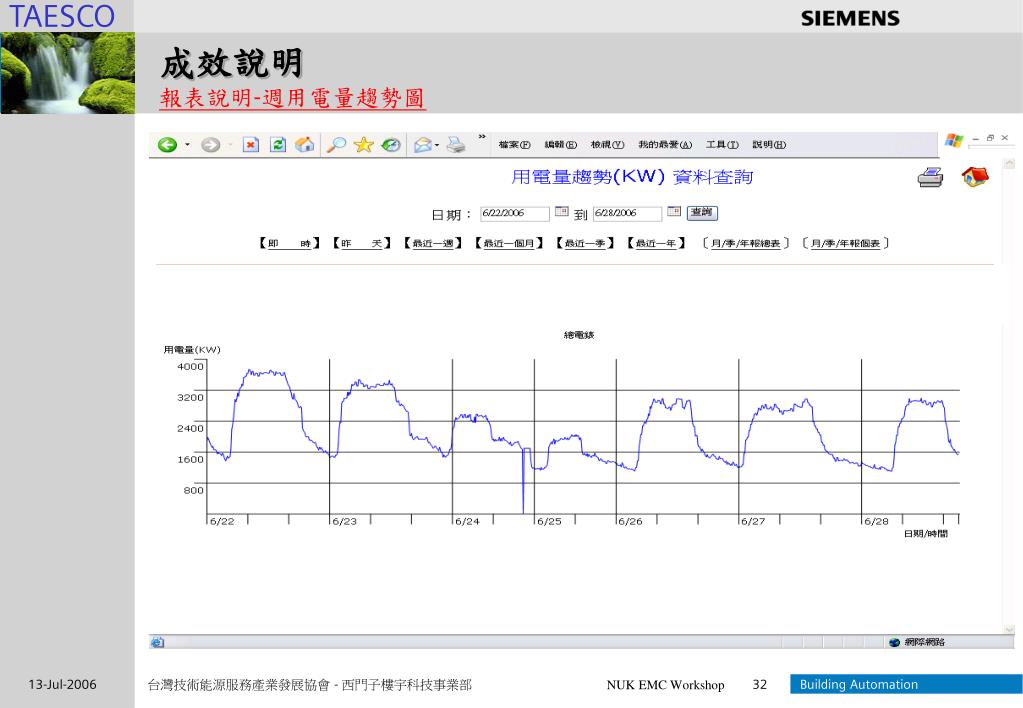

  32. 成效說明報表說明-週用電量趨勢圖 NUK EMC Workshop

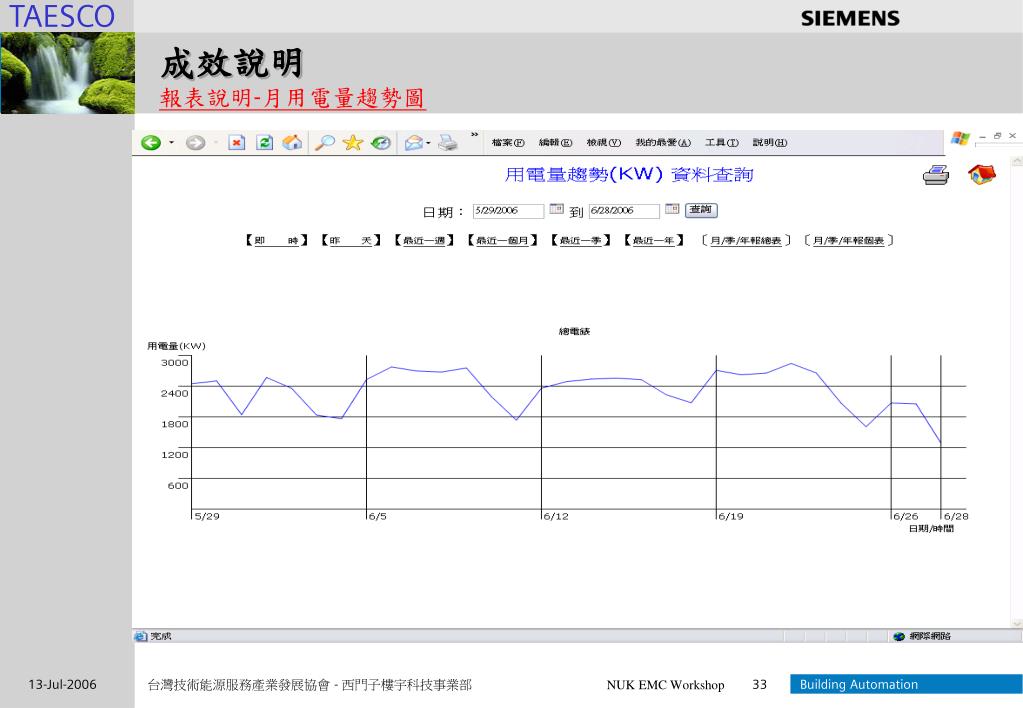

  33. 成效說明報表說明-月用電量趨勢圖 NUK EMC Workshop

  34. 成效說明報表說明-季用電量趨勢圖 NUK EMC Workshop

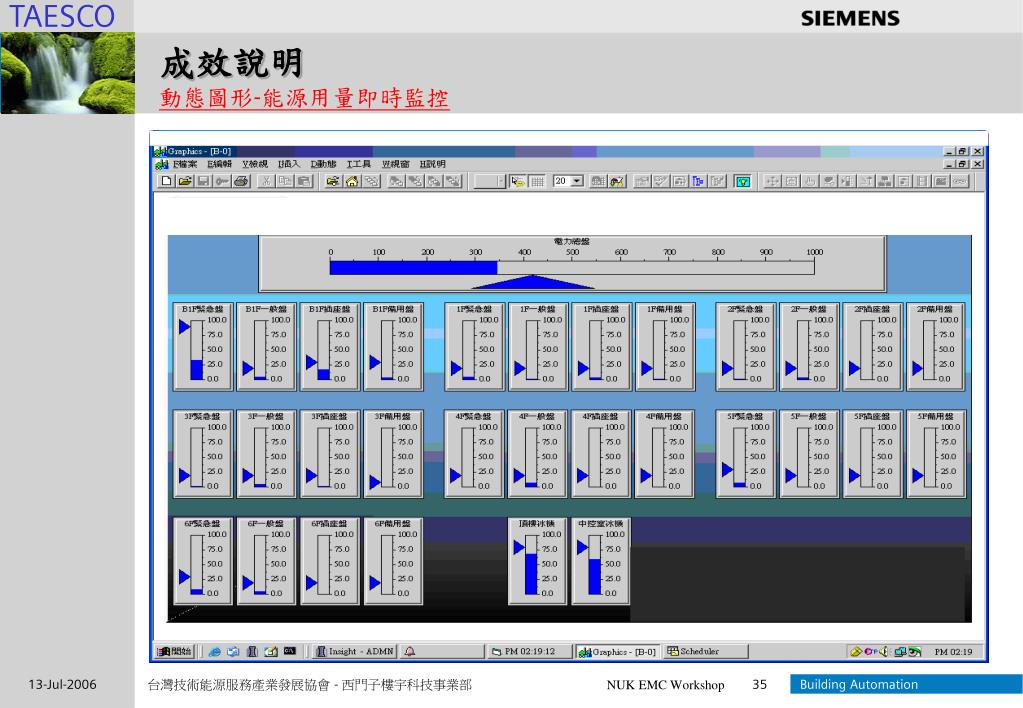

  35. 成效說明動態圖形-能源用量即時監控 NUK EMC Workshop

  36. 成效說明報表說明-日能源趨勢圖 NUK EMC Workshop

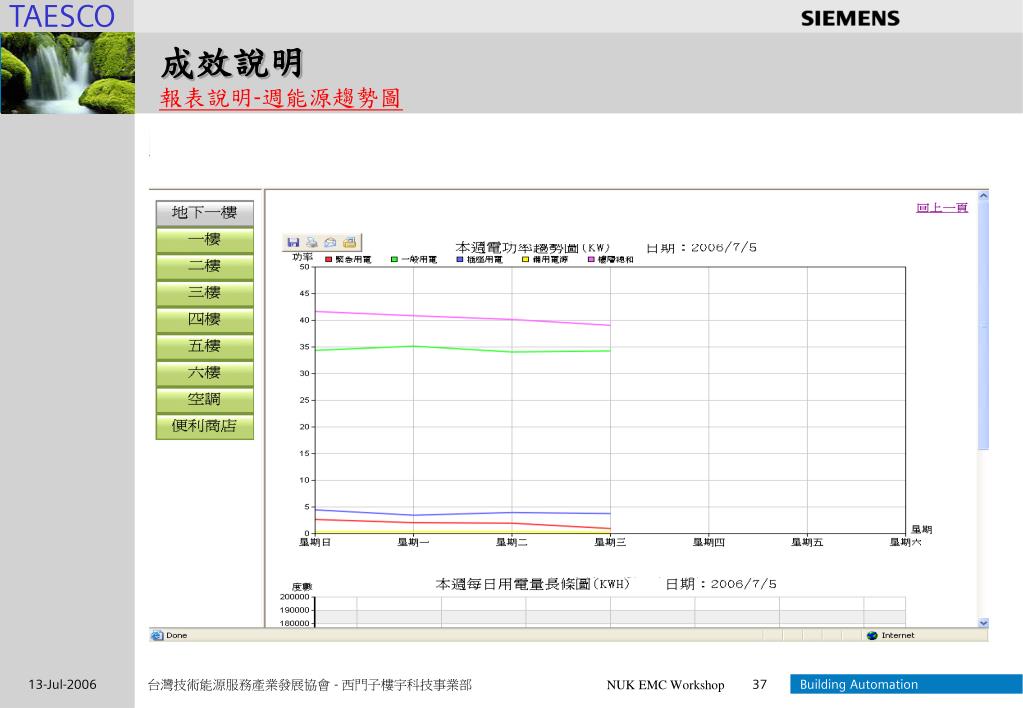

  37. 成效說明報表說明-週能源趨勢圖 NUK EMC Workshop

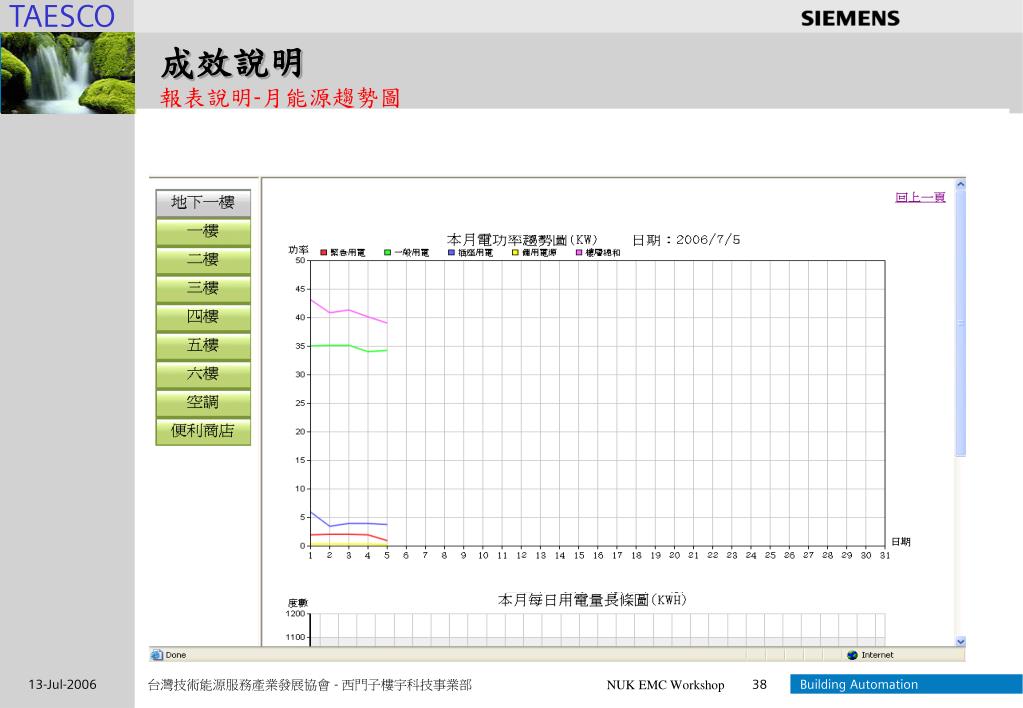

  38. 成效說明報表說明-月能源趨勢圖 NUK EMC Workshop

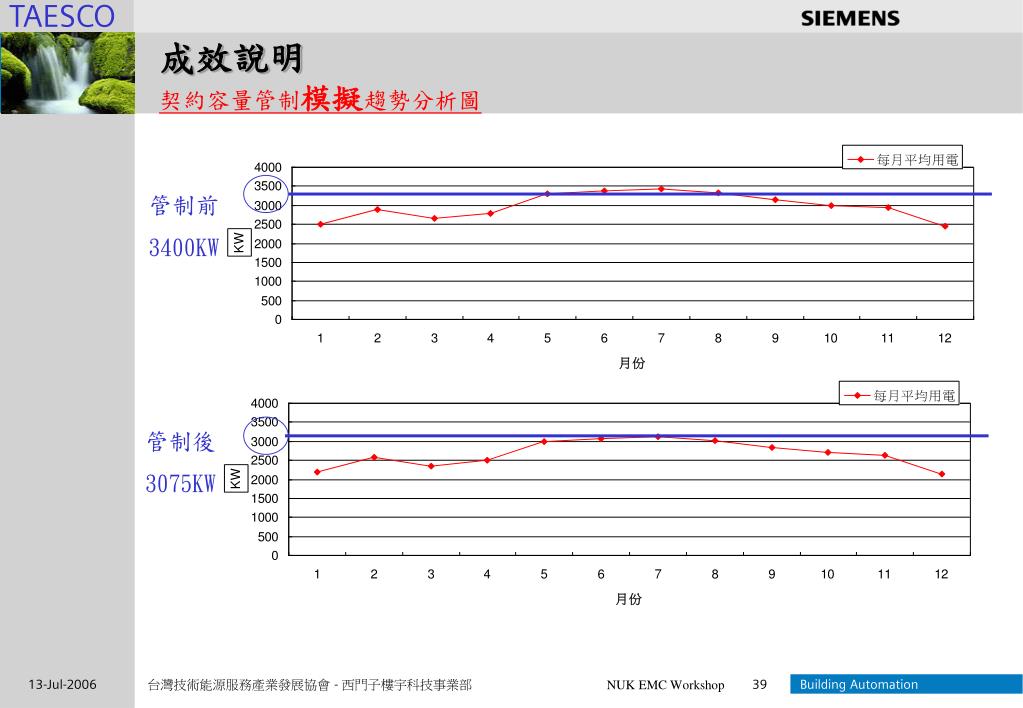

  39. 成效說明契約容量管制模擬趨勢分析圖 管制前 3400KW 管制後 3075KW NUK EMC Workshop

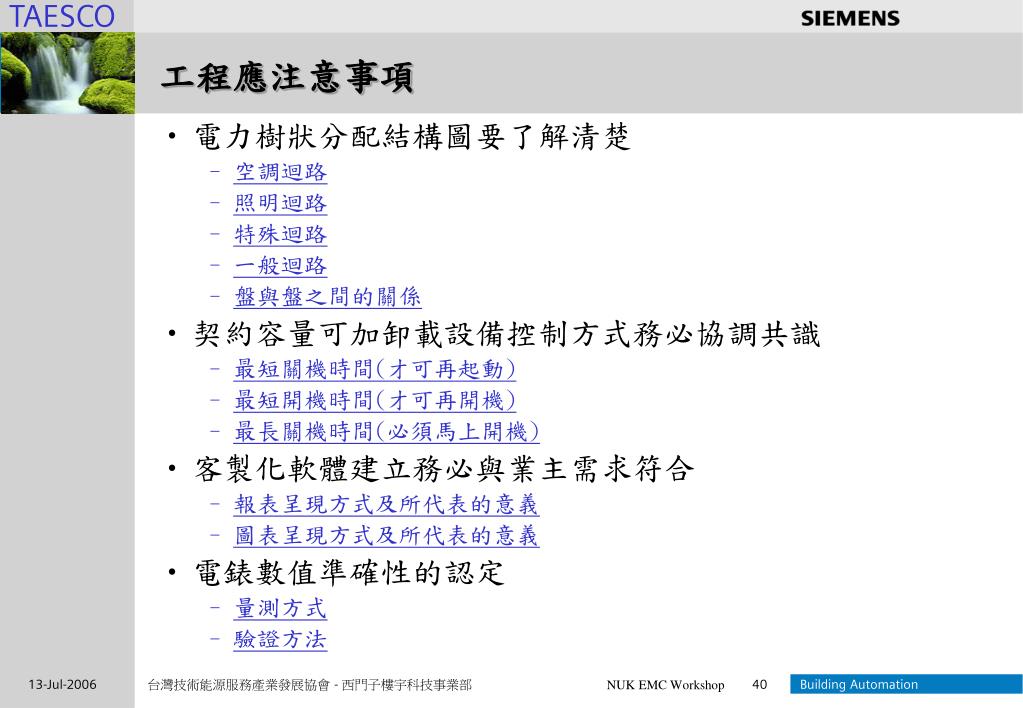

  40. 電力樹狀分配結構圖要了解清楚 空調迴路 照明迴路 特殊迴路 一般迴路 盤與盤之間的關係 契約容量可加卸載設備控制方式務必協調共識 最短關機時間(才可再起動) 最短開機時間(才可再開機) 最長關機時間(必須馬上開機) 客製化軟體建立務必與業主需求符合 報表呈現方式及所代表的意義 圖表呈現方式及所代表的意義 電錶數值準確性的認定 量測方式 驗證方法 工程應注意事項 NUK EMC Workshop

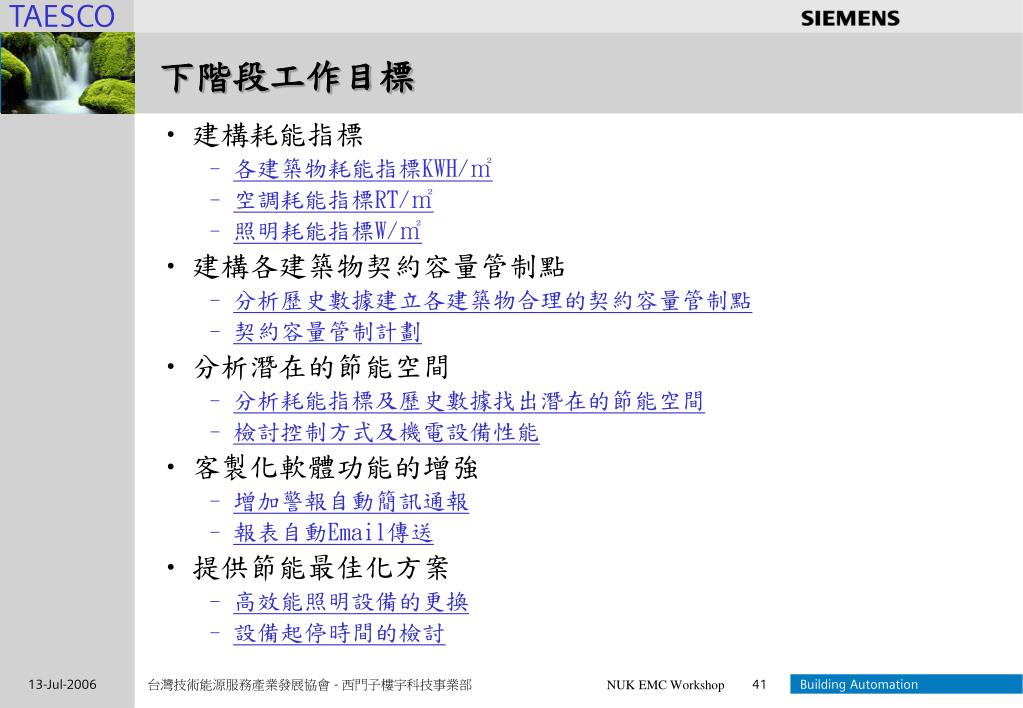

  41. 建構耗能指標 各建築物耗能指標KWH/㎡ 空調耗能指標RT/㎡ 照明耗能指標W/㎡ 建構各建築物契約容量管制點 分析歷史數據建立各建築物合理的契約容量管制點 契約容量管制計劃 分析潛在的節能空間 分析耗能指標及歷史數據找出潛在的節能空間 檢討控制方式及機電設備性能 客製化軟體功能的增強 增加警報自動簡訊通報 報表自動Email傳送 提供節能最佳化方案 高效能照明設備的更換 設備起停時間的檢討 下階段工作目標 NUK EMC Workshop

  42. 問題與討論 Q & A Thanks! NUK EMC Workshop
