I WLAN. 基本概念. 成功案例. 方案配置. 总结. 基础设施和客户端. 基本概念. 在 SCALANCE W788-1PRO 和 W744-1PRO 的基础上 , 加上 : 从一个接入点到其邻近的接入点快速切换（快速漫游）；特别适合于 PROFINET IO 一个接入点可连接高达 50 个用户（如单轨传送带上的移动控制器） 使用可保证的传输速率进行确定性的无线通讯 一个设备支持 2 种模式： 802.11- 兼容 (WiFi) 或者对于高实时要求的应用使用快速漫游 (RR)

ricky
Download Presentation

基本概念

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. IWLAN 基本概念 成功案例 方案配置 总结

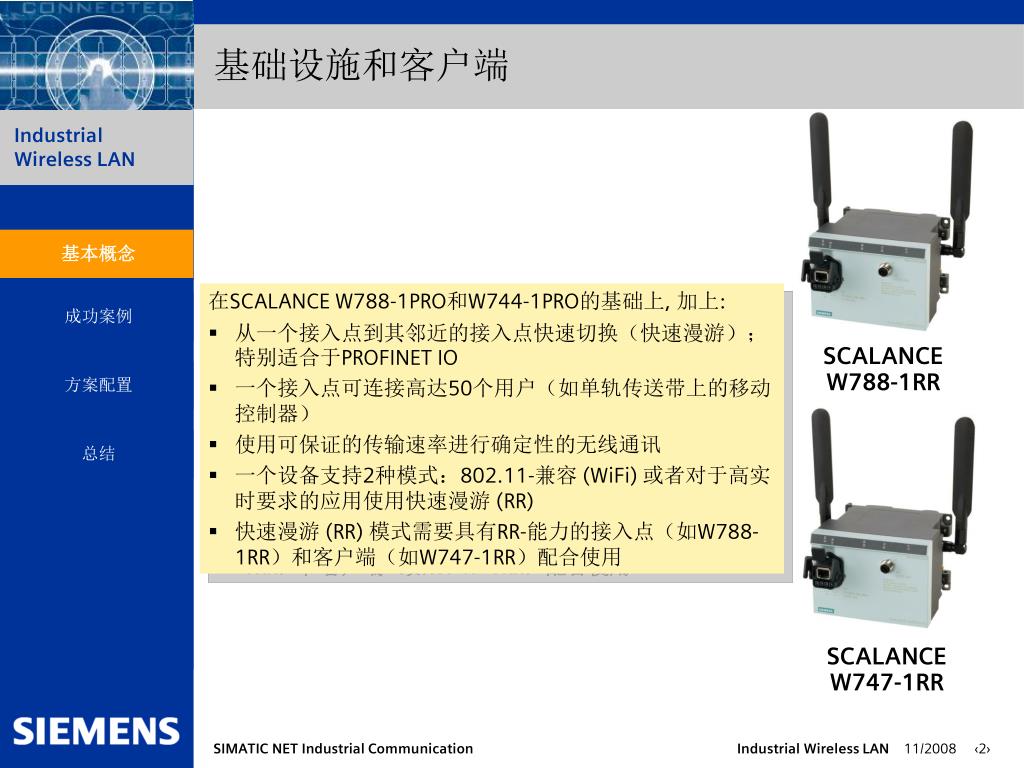

  2. 基础设施和客户端 基本概念 • 在SCALANCE W788-1PRO和W744-1PRO的基础上, 加上: • 从一个接入点到其邻近的接入点快速切换（快速漫游）；特别适合于PROFINET IO • 一个接入点可连接高达50个用户（如单轨传送带上的移动控制器） • 使用可保证的传输速率进行确定性的无线通讯 • 一个设备支持2种模式：802.11-兼容 (WiFi) 或者对于高实时要求的应用使用快速漫游 (RR) • 快速漫游 (RR) 模式需要具有RR-能力的接入点（如W788-1RR）和客户端（如W747-1RR）配合使用 SCALANCEW788-1RR SCALANCEW747-1RR

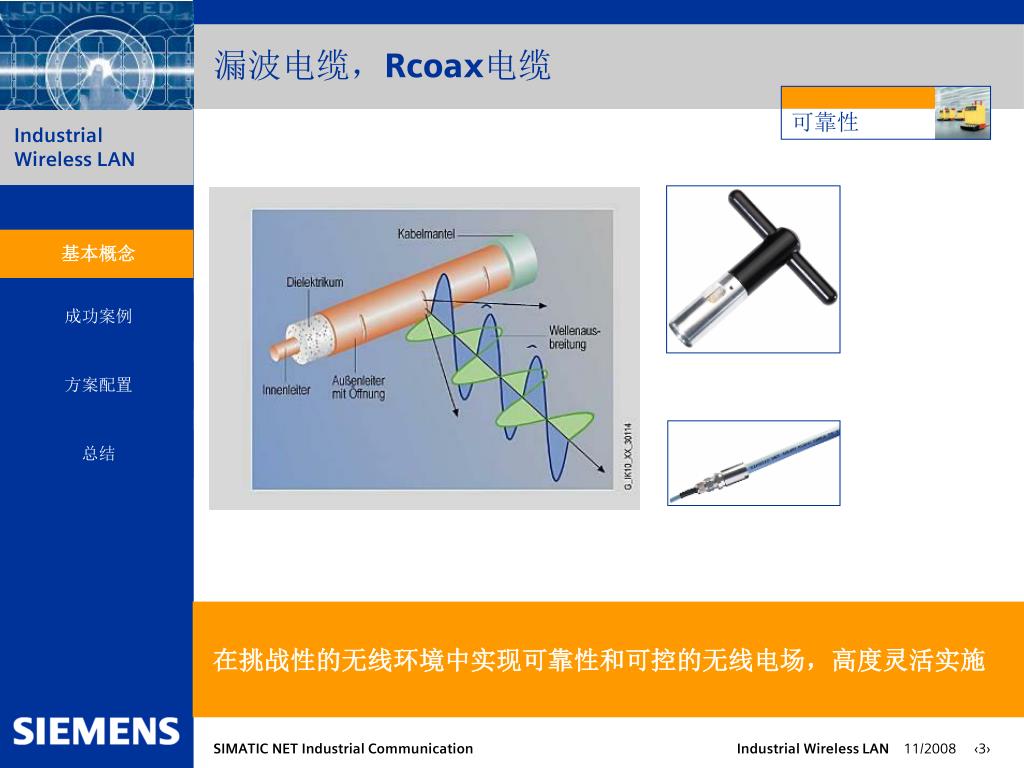

  3. 可靠性 漏波电缆，Rcoax电缆 基本概念 在挑战性的无线环境中实现可靠性和可控的无线电场，高度灵活实施

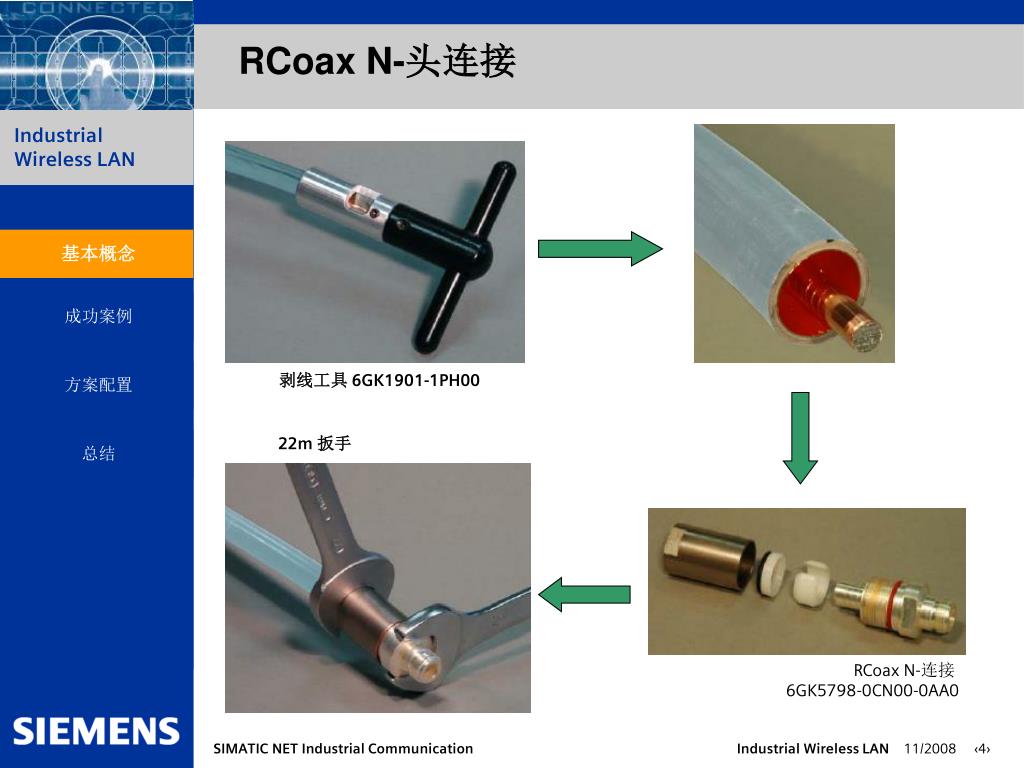

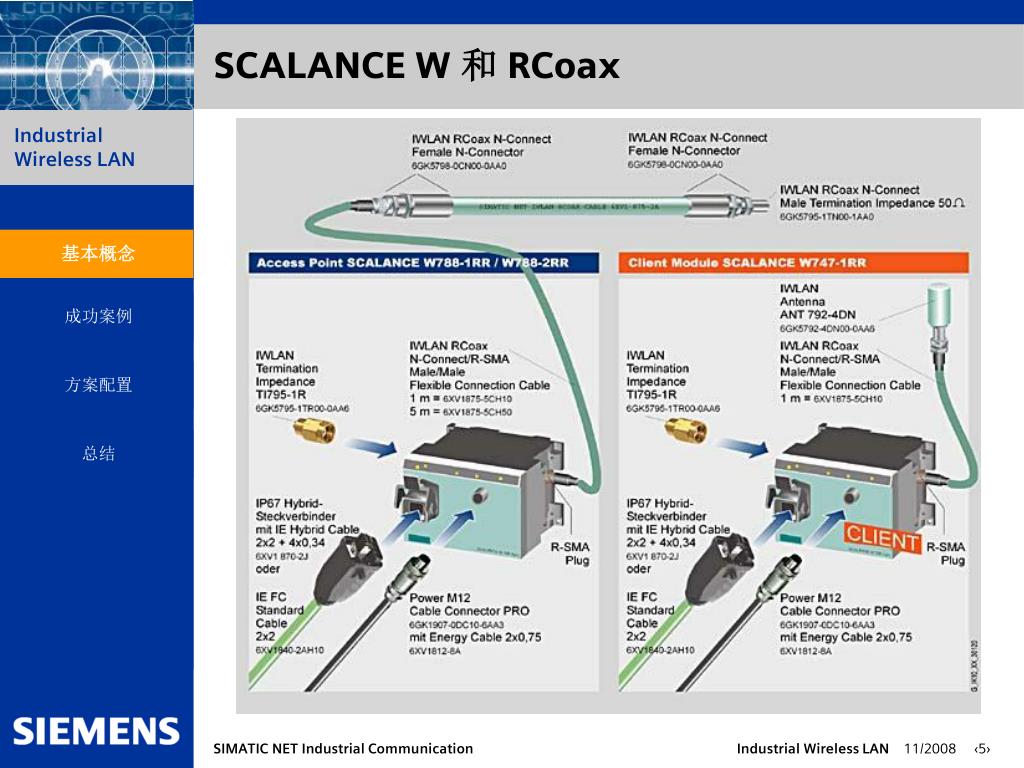

  4. RCoax N-头连接 基本概念 剥线工具 6GK1901-1PH00 22m 扳手 RCoax N-连接 6GK5798-0CN00-0AA0

  5. SCALANCE W 和RCoax 基本概念

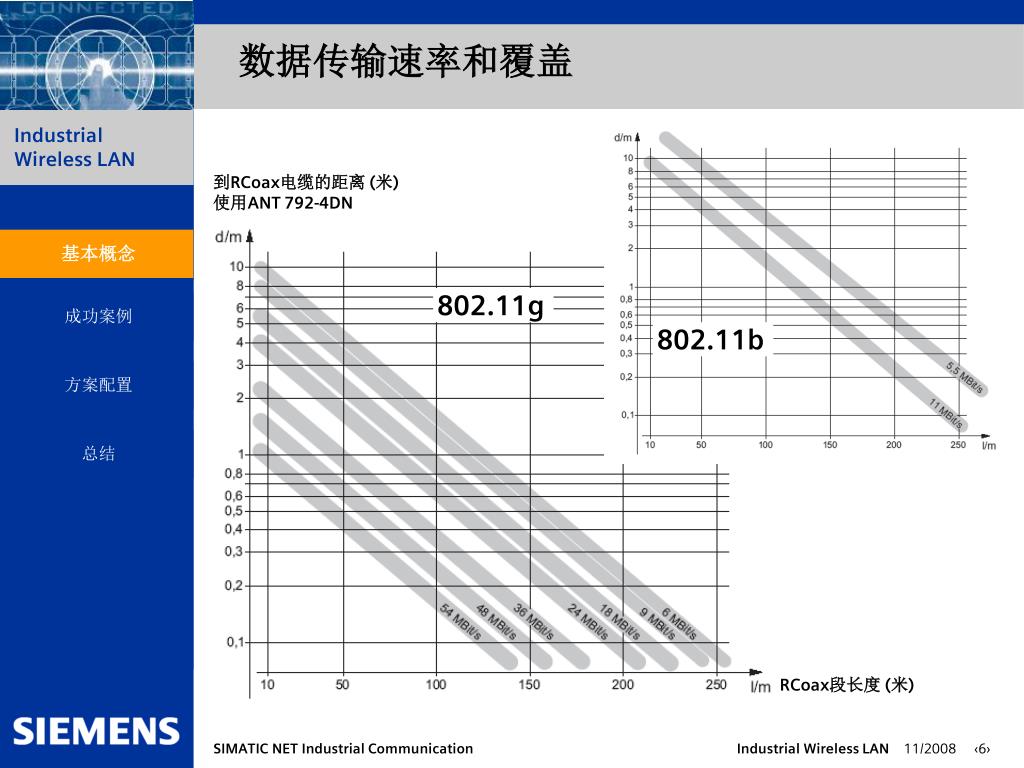

  6. 数据传输速率和覆盖 到RCoax电缆的距离 (米) 使用ANT 792-4DN 基本概念 802.11g 802.11b RCoax段长度 (米)

  7. AP1 AP2 接口 1, 信道 6 接口 1, 信道 11 X Client 连接到 AP1 Client 改变到 AP2 Client 不改变连接的AP Client 连接到 AP2 Client 改变到 AP1 使用RCoax实现冗余 需求:使用第二个接入点冗余RCoax 基本概念

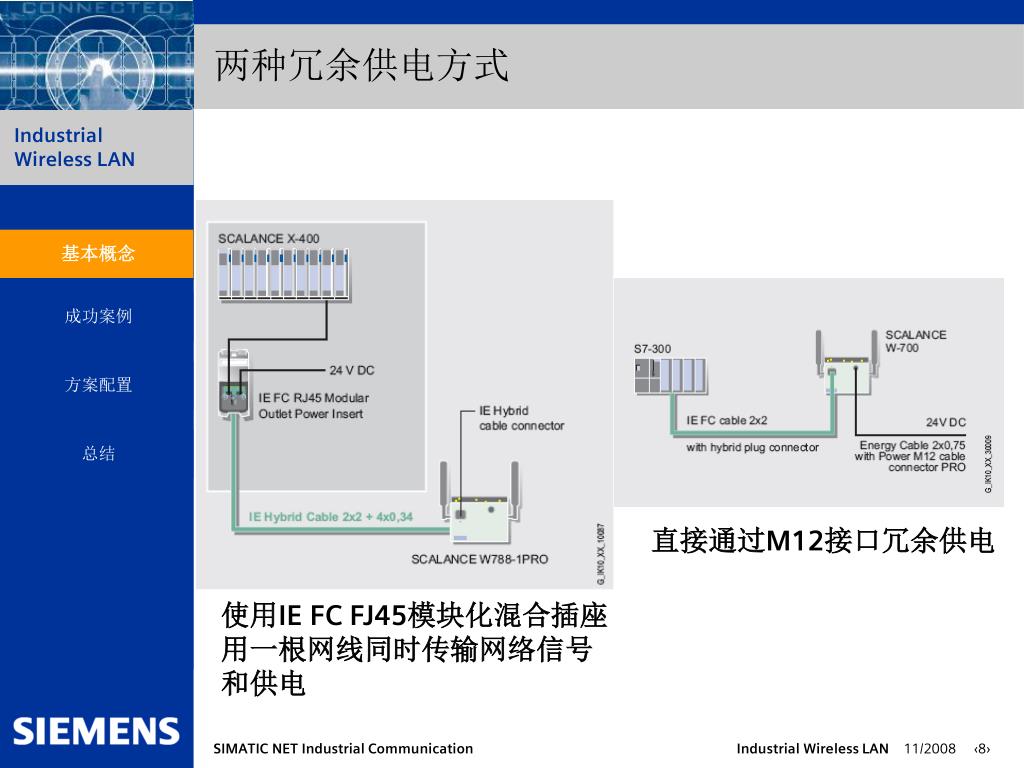

  8. 两种冗余供电方式 基本概念 直接通过M12接口冗余供电 使用IE FC FJ45模块化混合插座 用一根网线同时传输网络信号 和供电

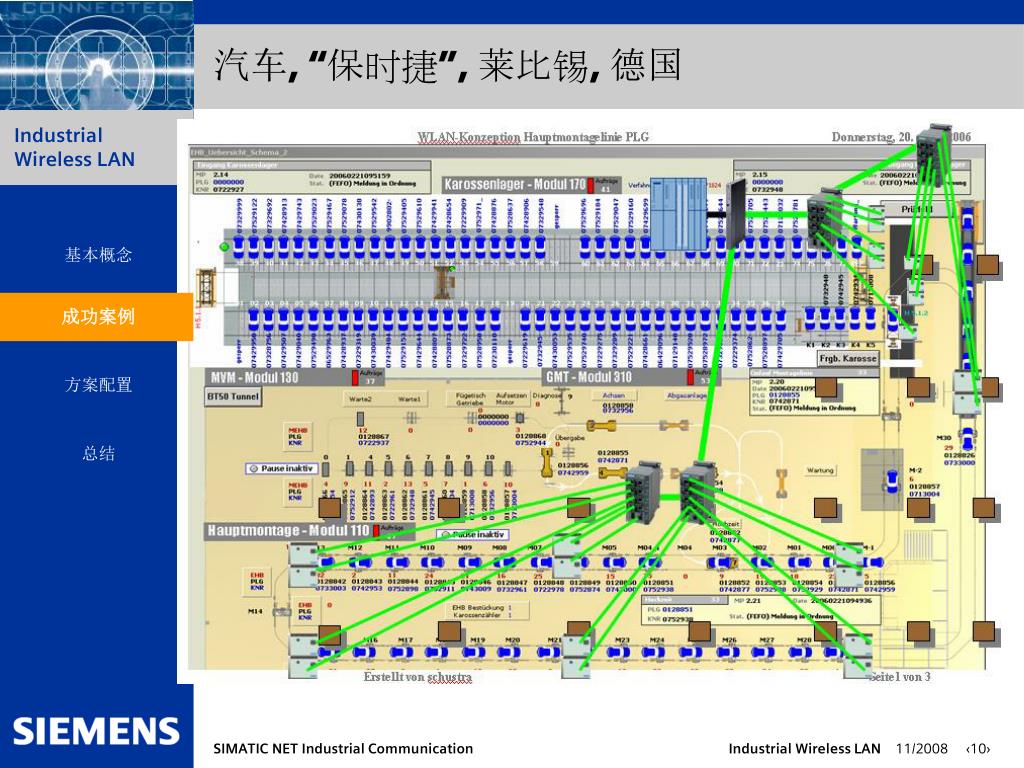

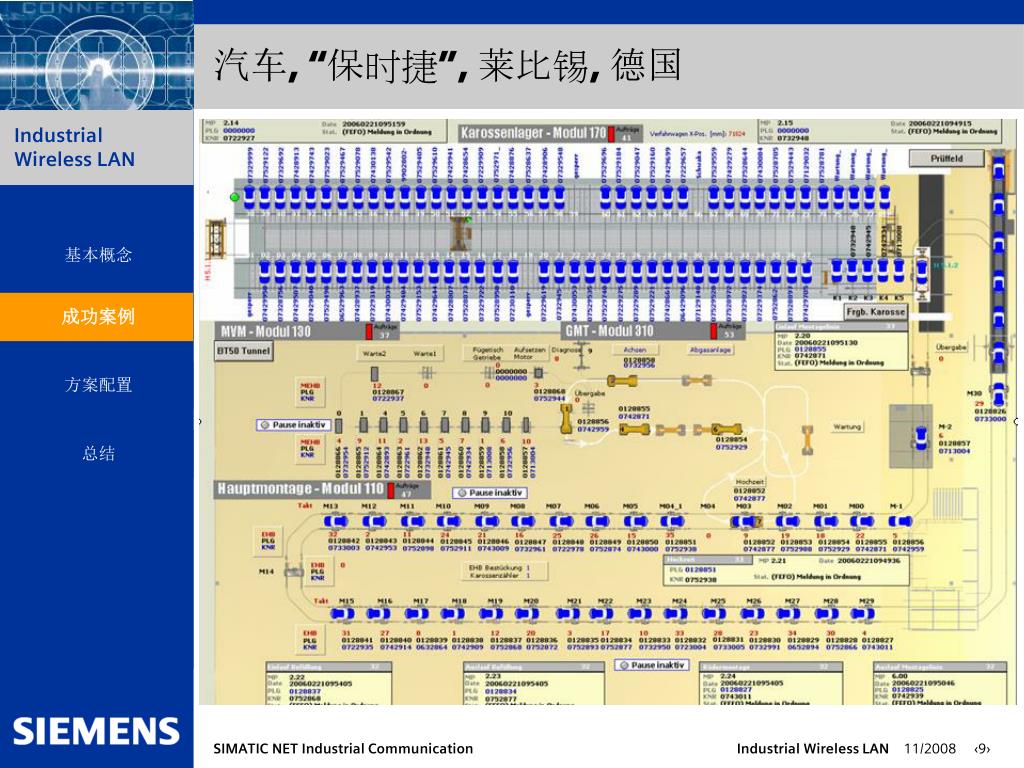

  9. 汽车, “保时捷”, 莱比锡, 德国 成功案例

  10. 汽车, “保时捷”, 莱比锡, 德国 成功案例

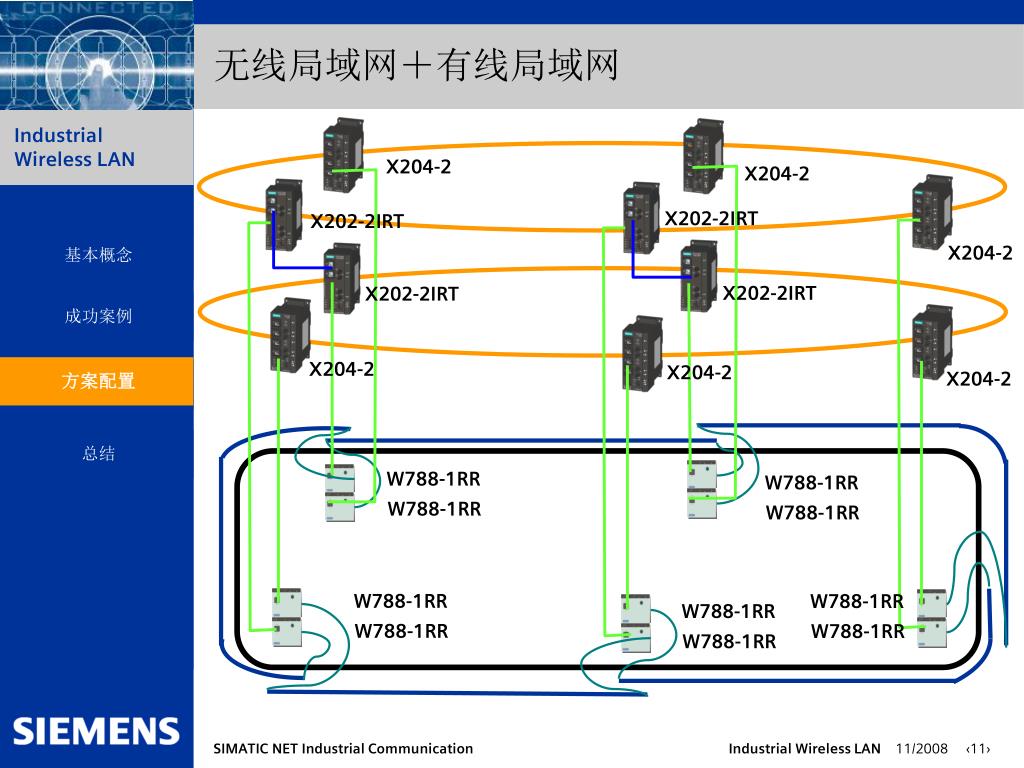

  11. 无线局域网＋有线局域网 X204-2 X204-2 X202-2IRT X202-2IRT X204-2 X202-2IRT X202-2IRT X204-2 方案配置 X204-2 X204-2 W788-1RR W788-1RR W788-1RR W788-1RR W788-1RR W788-1RR W788-1RR W788-1RR W788-1RR W788-1RR

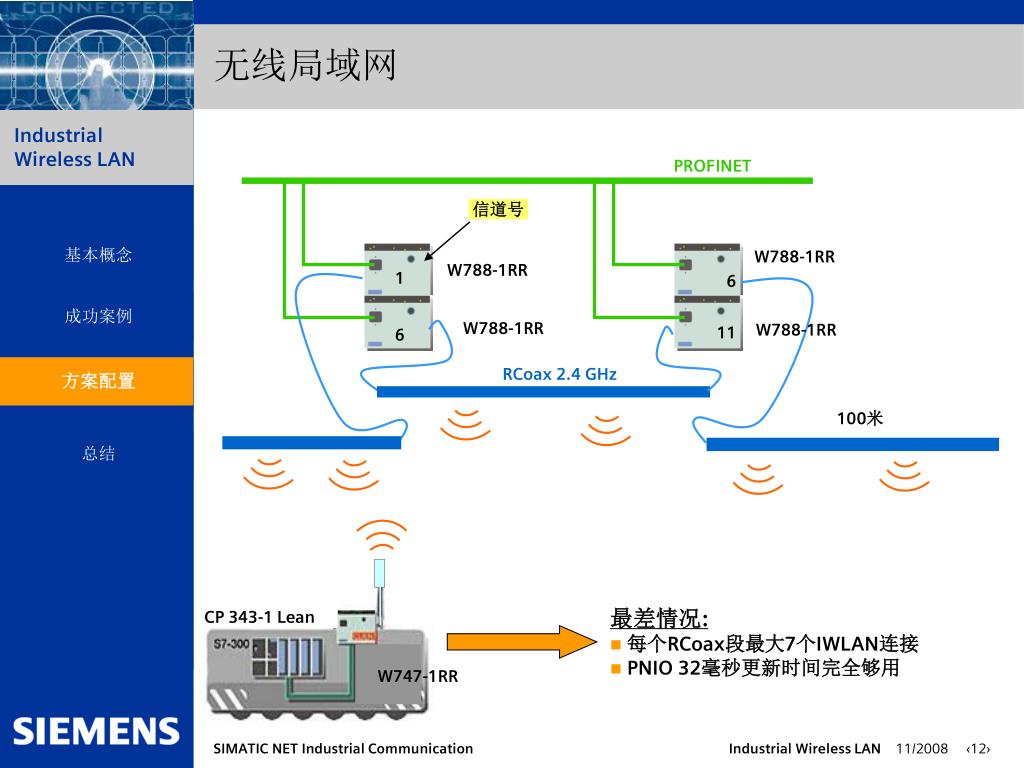

  12. 无线局域网 PROFINET 信道号 W788-1RR W788-1RR 1 6 W788-1RR W788-1RR 11 6 方案配置 RCoax 2.4 GHz 100米 • 最差情况: • 每个RCoax段最大7个IWLAN连接 • PNIO 32毫秒更新时间完全够用 CP 343-1 Lean W747-1RR

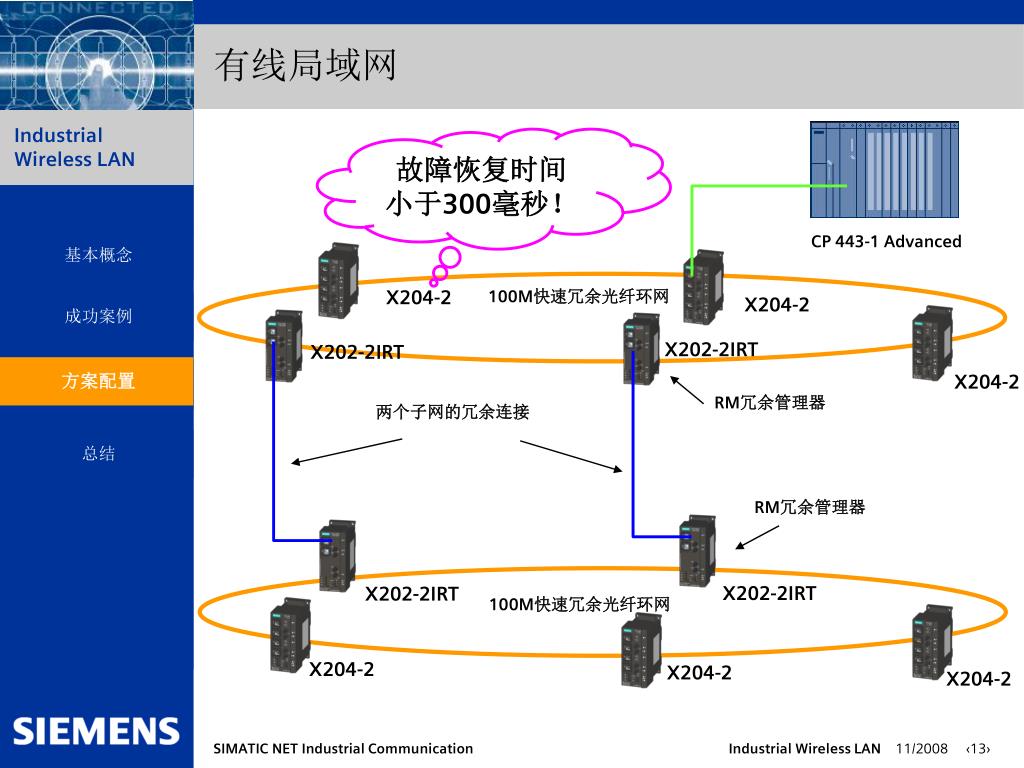

  13. 有线局域网 故障恢复时间 小于300毫秒！ CP 443-1 Advanced X204-2 100M快速冗余光纤环网 X204-2 X202-2IRT X202-2IRT 方案配置 X204-2 RM冗余管理器 两个子网的冗余连接 RM冗余管理器 X202-2IRT X202-2IRT 100M快速冗余光纤环网 X204-2 X204-2 X204-2

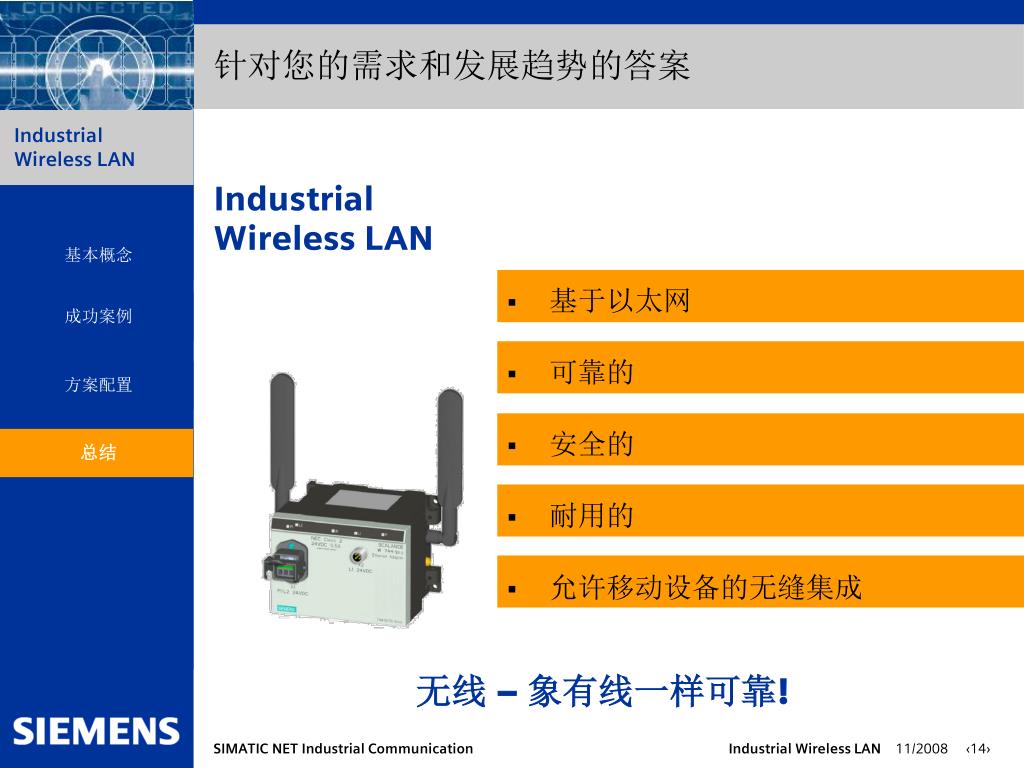

  14. 针对您的需求和发展趋势的答案 Industrial Wireless LAN • 基于以太网 • 可靠的 • 安全的 • 耐用的 • 允许移动设备的无缝集成 总结 无线 –象有线一样可靠!
