  1. 응용전자회로 강의록#6 2010103821 생체의공학과 최준민 제출일 2014.05.05(월)

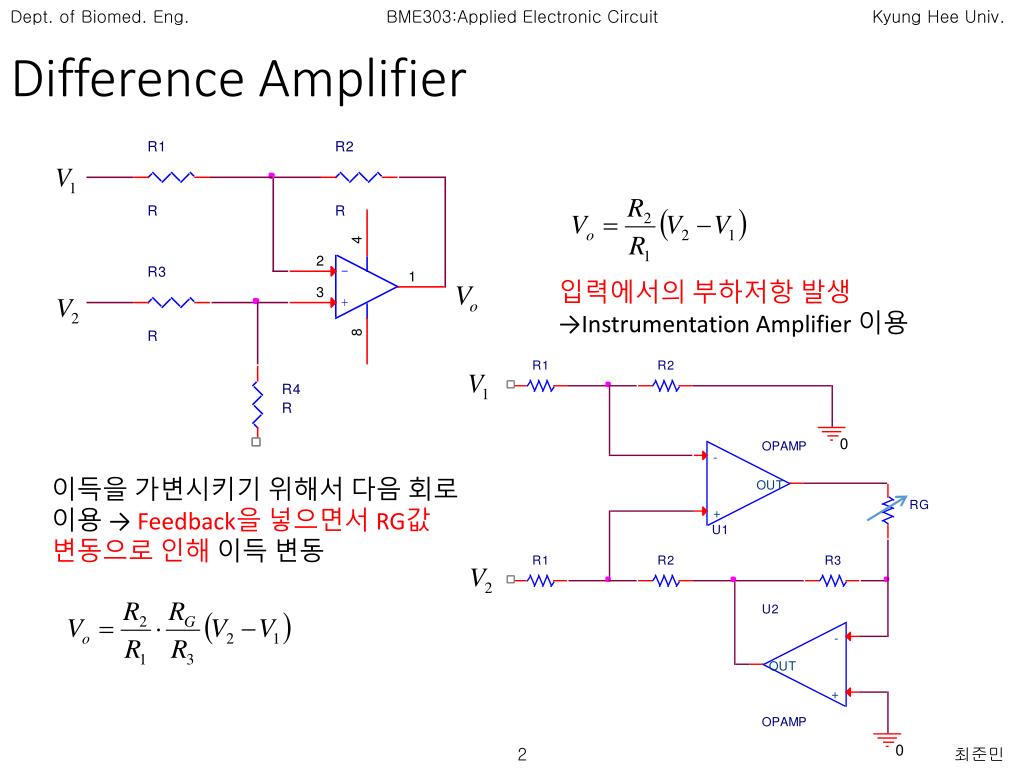

  2. Difference Amplifier 입력에서의 부하저항 발생 →Instrumentation Amplifier 이용 이득을 가변시키기위해서 다음 회로 이용 → Feedback을 넣으면서 RG값 변동으로 인해 이득 변동

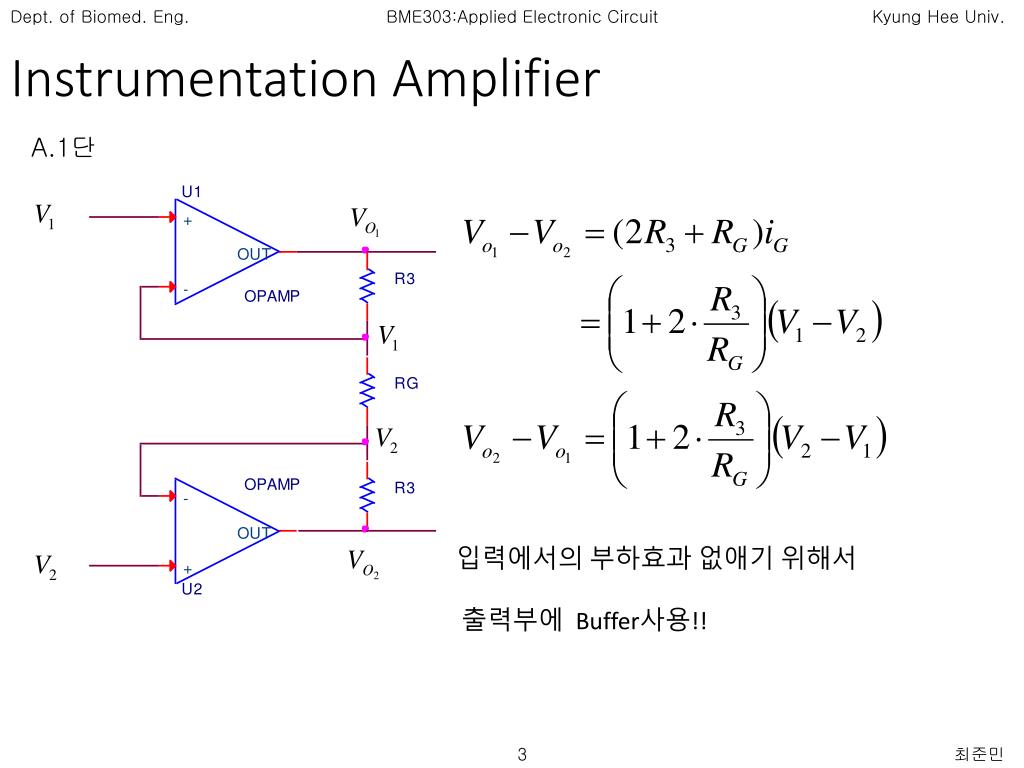

  3. Instrumentation Amplifier A.1단 입력에서의 부하효과 없애기 위해서 출력부에Buffer사용!!

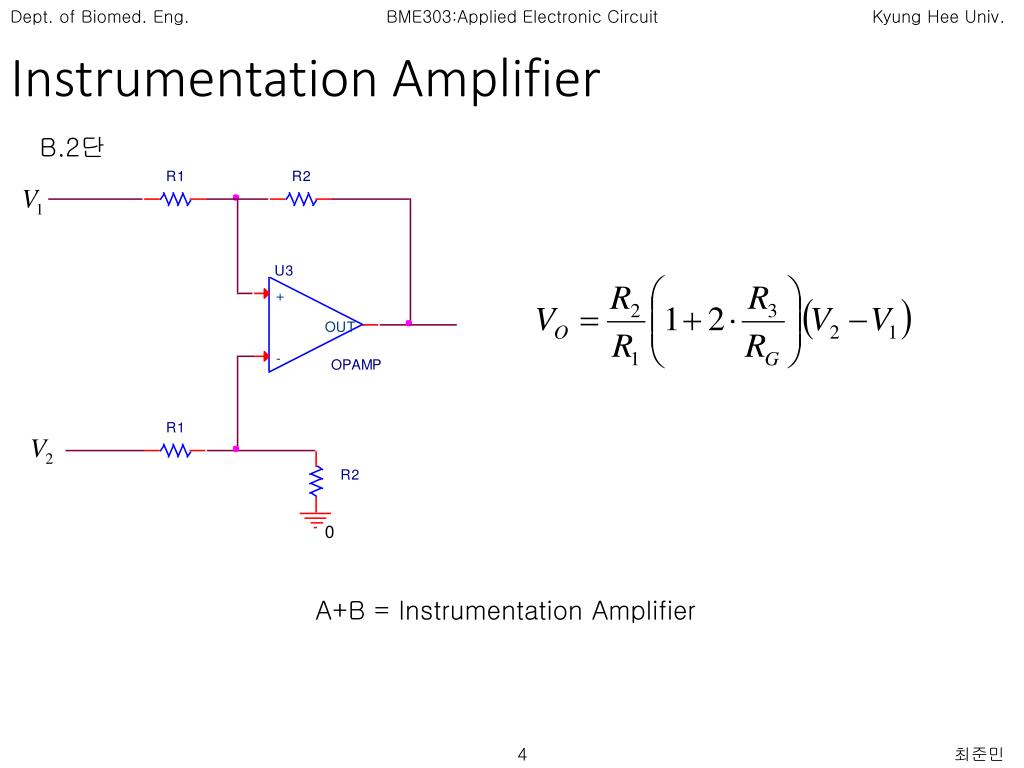

  4. Instrumentation Amplifier B.2단 A+B = Instrumentation Amplifier

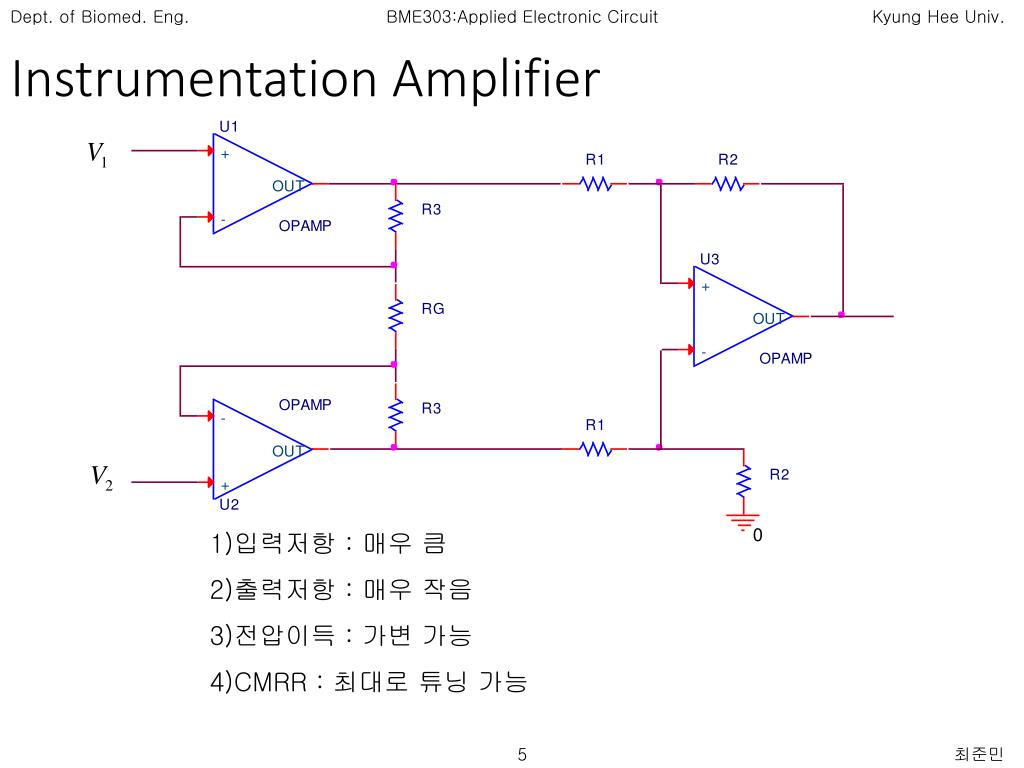

  5. Instrumentation Amplifier 1)입력저항 : 매우 큼 2)출력저항 : 매우 작음 3)전압이득 : 가변 가능 4)CMRR : 최대로 튜닝 가능

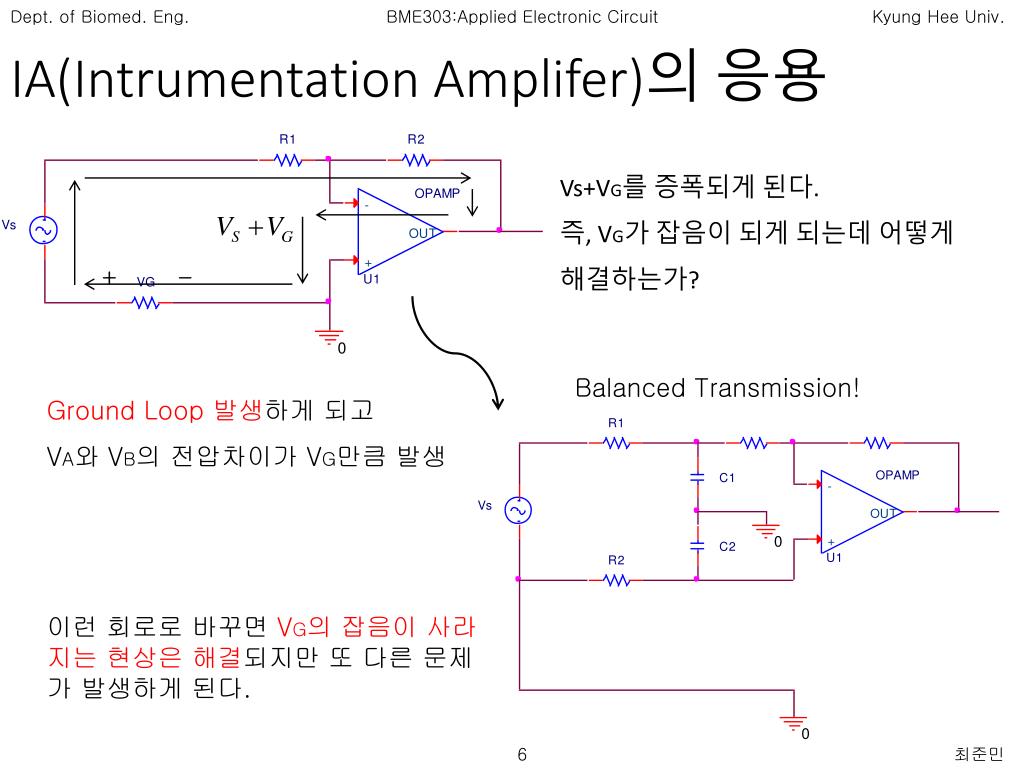

  6. IA(Intrumentation Amplifer)의 응용 Vs+VG를 증폭되게 된다. 즉, VG가 잡음이 되게 되는데 어떻게 해결하는가? + - Balanced Transmission! Ground Loop 발생하게 되고 VA와 VB의 전압차이가 VG만큼 발생 이런 회로로 바꾸면 VG의 잡음이 사라지는 현상은 해결되지만 또 다른 문제가 발생하게 된다.

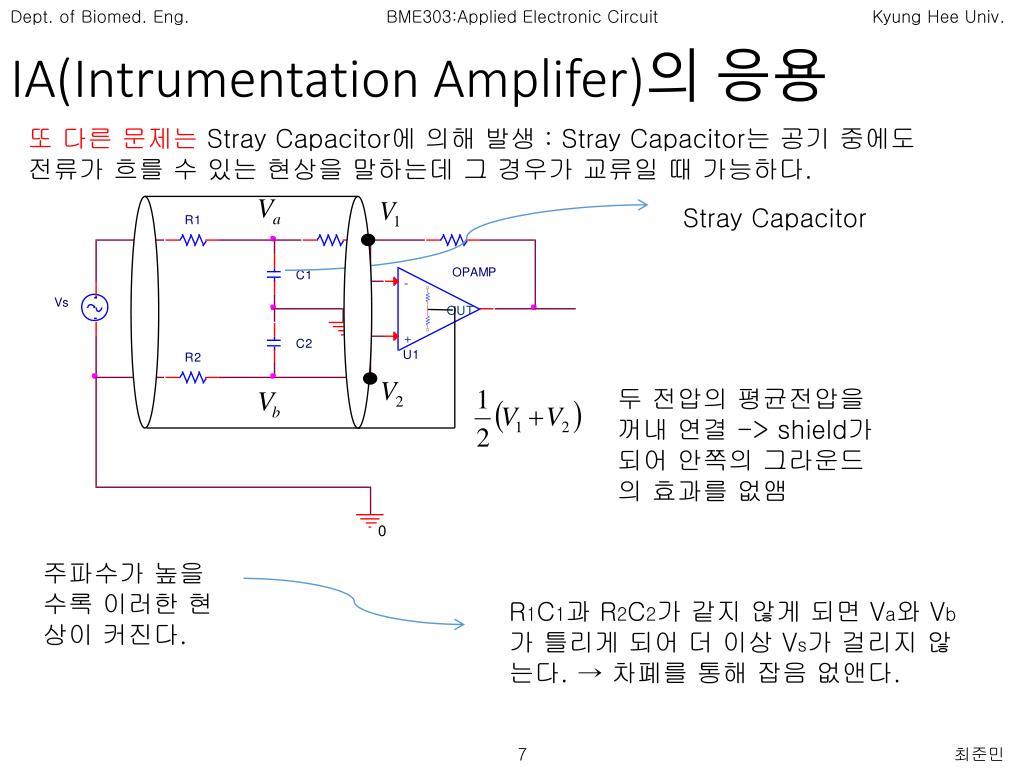

  7. IA(Intrumentation Amplifer)의 응용 또 다른 문제는 Stray Capacitor에 의해 발생 : Stray Capacitor는 공기 중에도 전류가 흐를 수 있는 현상을 말하는데 그 경우가 교류일 때 가능하다. Stray Capacitor 두 전압의 평균전압을 꺼내 연결 -> shield가 되어 안쪽의 그라운드의 효과를 없앰 주파수가 높을 수록 이러한 현상이 커진다. R1C1과 R2C2가 같지 않게 되면 Va와 Vb가 틀리게 되어 더 이상 Vs가 걸리지 않는다. → 차폐를 통해 잡음 없앤다.
