  1. １６．１　積分回路

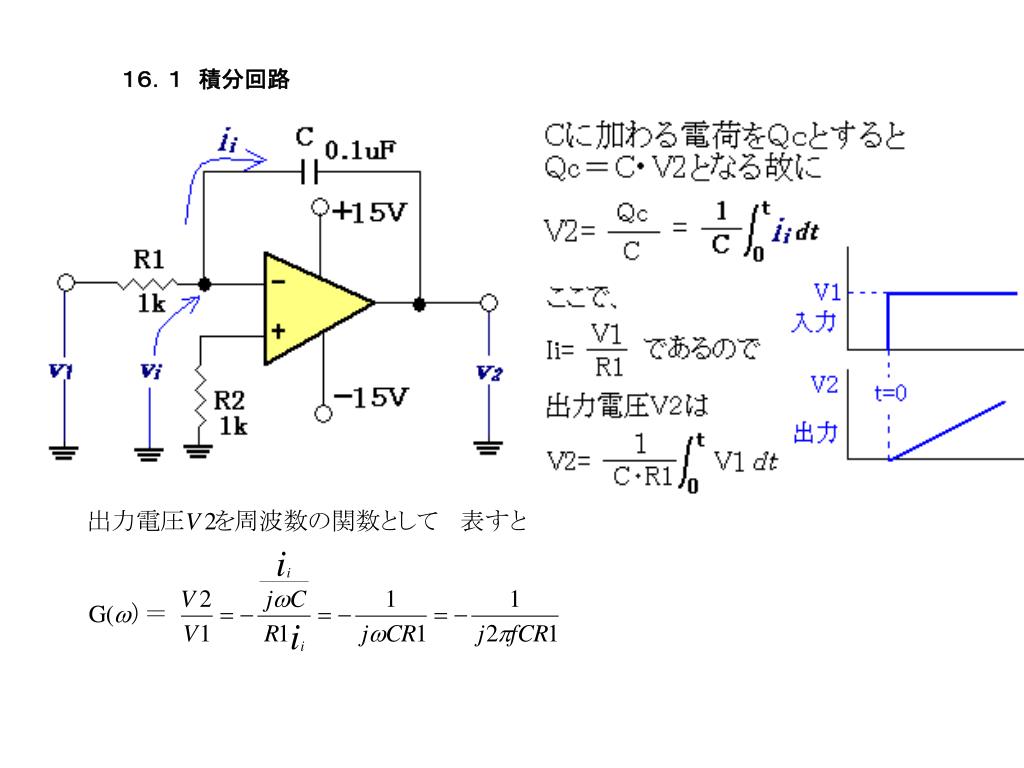

  2. １６．２　積分回路の動作の確認 A点（黄色）の矩形波入力に対し積分出力B点（緑色）の波形を確認しよう！ Ｏｆｆｓｅｔでどんどん積分させるので注意が必要 今回は正弦波発生器から±１Ｖ程度のパルスを作る回路を使用しました。

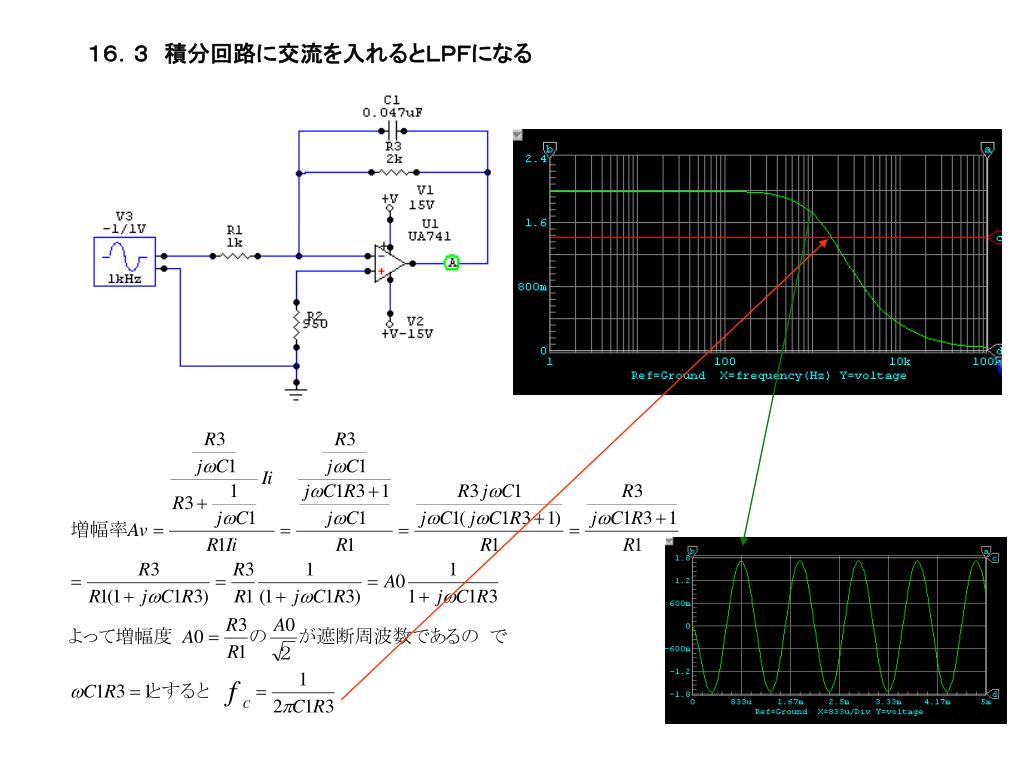

  3. １６．３　積分回路に交流を入れるとＬＰＦになる１６．３　積分回路に交流を入れるとＬＰＦになる

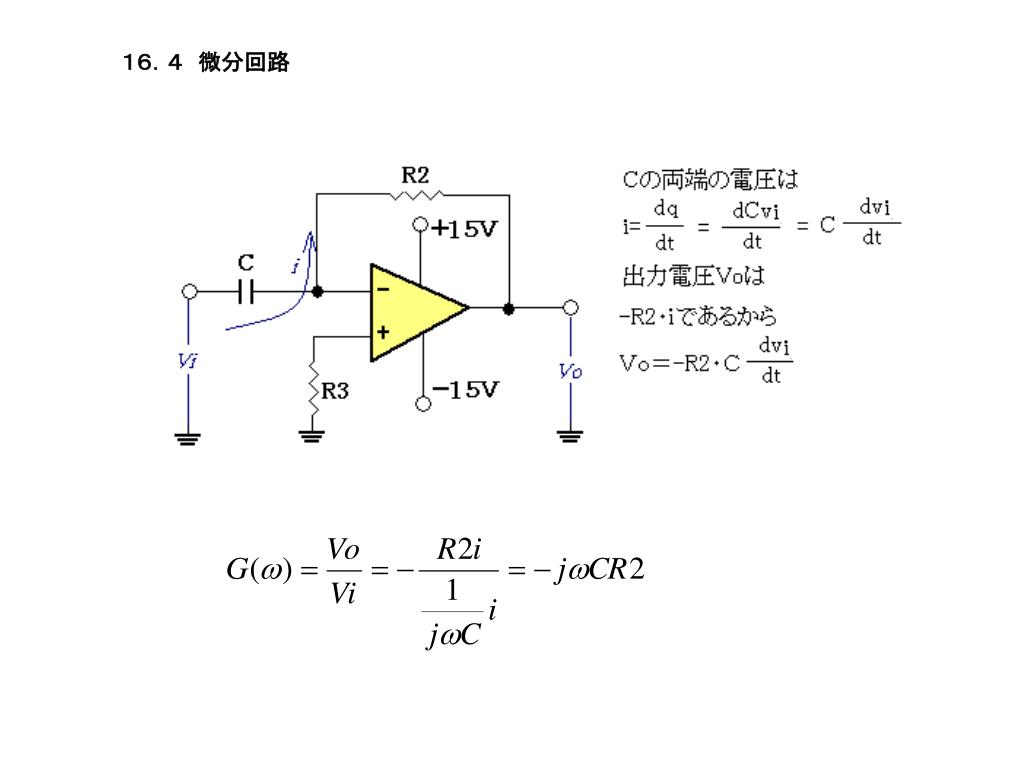

  4. １６．４微分回路

  5. １６．５　微分回路動作の確認

  6. １６．６　微分回路に交流を加えるとＨＰＦになる１６．６　微分回路に交流を加えるとＨＰＦになる

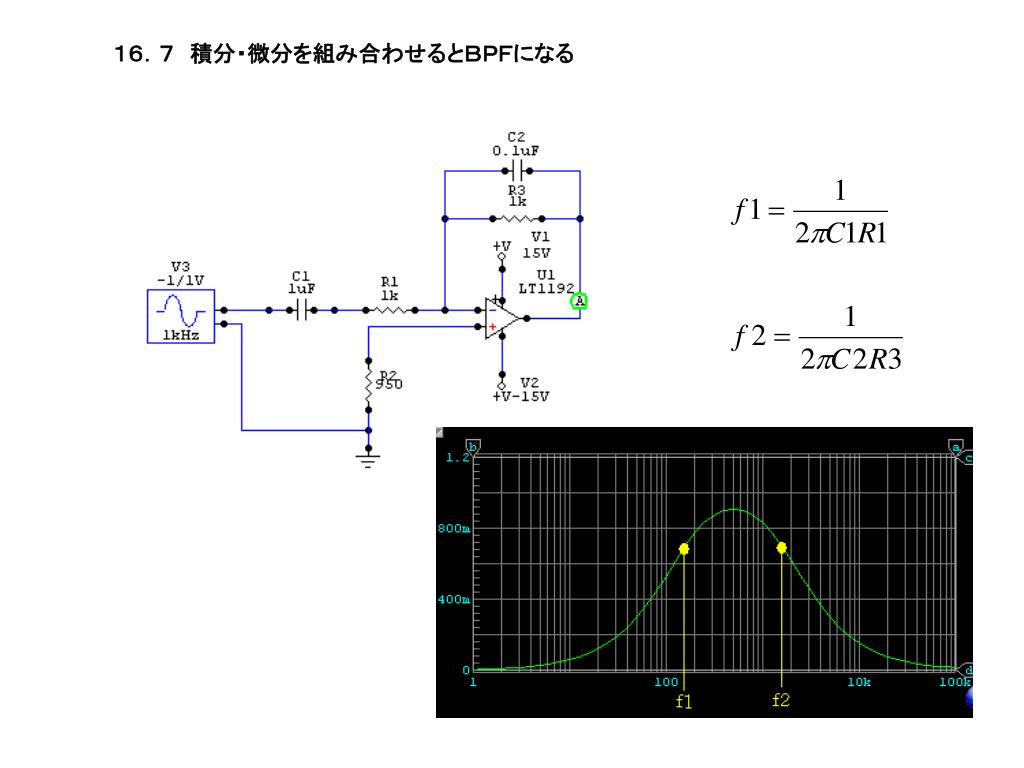

  7. １６．７　積分・微分を組み合わせるとＢＰＦになる１６．７　積分・微分を組み合わせるとＢＰＦになる

  8. １６．８　単電源オペアンプで交流増幅する回路１６．８　単電源オペアンプで交流増幅する回路

  9. １６．９　半波整流回路

  10. １６．１０　全波整流回路

  11. １６．１１　オペアンプによるマルチバイブレータ（矩形波発信器）１６．１１　オペアンプによるマルチバイブレータ（矩形波発信器）

  12. １６．１２　三角波発生回路（Ｂ点）矩形波発生（Ａ点）１６．１２　三角波発生回路（Ｂ点）矩形波発生（Ａ点）

  13. １７．１　　温度検出用センサー サーミスタは、Ｔｈｅｒｍａｌｌｙ　Ｓｅｎｓｉｔｉｖｅ　Ｒｅｓｉｓｔｏｒ “温度に敏感な抵抗器”からきた名称でＴｈｅｒｍｉｓｔｏｒと記載される半導体素子です。 特徴は、感度が高くしかも値段が安い、上手に使えば、０．１℃以上の精度を確保できる。 石塚電子製品カタログから抜粋

  14. １７．１．１　サーミスタの抵抗値と温度の関係１７．１．１　サーミスタの抵抗値と温度の関係

  15. １７．１．２　サーミスタの各温度に対する抵抗をエクセルで求める１７．１．２　サーミスタの各温度に対する抵抗をエクセルで求める 石塚電子製　１０３ＡＴ－１　　Ａ定数＝１０ｋ（２５℃）　Ｂ定数＝３４３５Ｋの計算値 R=R0expB(1/T – 1/T0)=10k・exp(3435*(1/(273.1+t)+1/(273.1+25)))で求めた。温度ｔは、℃　抵抗値Ｒは、ｋΩ

  16. １７．１．３　－１０℃から＋５０℃を使用するとして、その範囲を直線に直す！１７．１．３　－１０℃から＋５０℃を使用するとして、その範囲を直線に直す！ ハーフブリッジの直線補正は、例えば、－１０℃から＋５０℃を直線補間するＲｓを求めるには、－10℃がＴｈＬ、２０℃がＴｈＭ、５０℃がＴｈＨの抵抗値を下式に入れることにより求めるこのケースの場合は、Ｒｓ＝９ｋでＲｓ＝９．１ｋでＥｏｕｔの計算したのが下のグラフである。

  17. １７．１．４　ハーフブリッジＲｓの両端の出力電圧Ｅｏｕｔをエクセルで計算した表１７．１．４　ハーフブリッジＲｓの両端の出力電圧Ｅｏｕｔをエクセルで計算した表

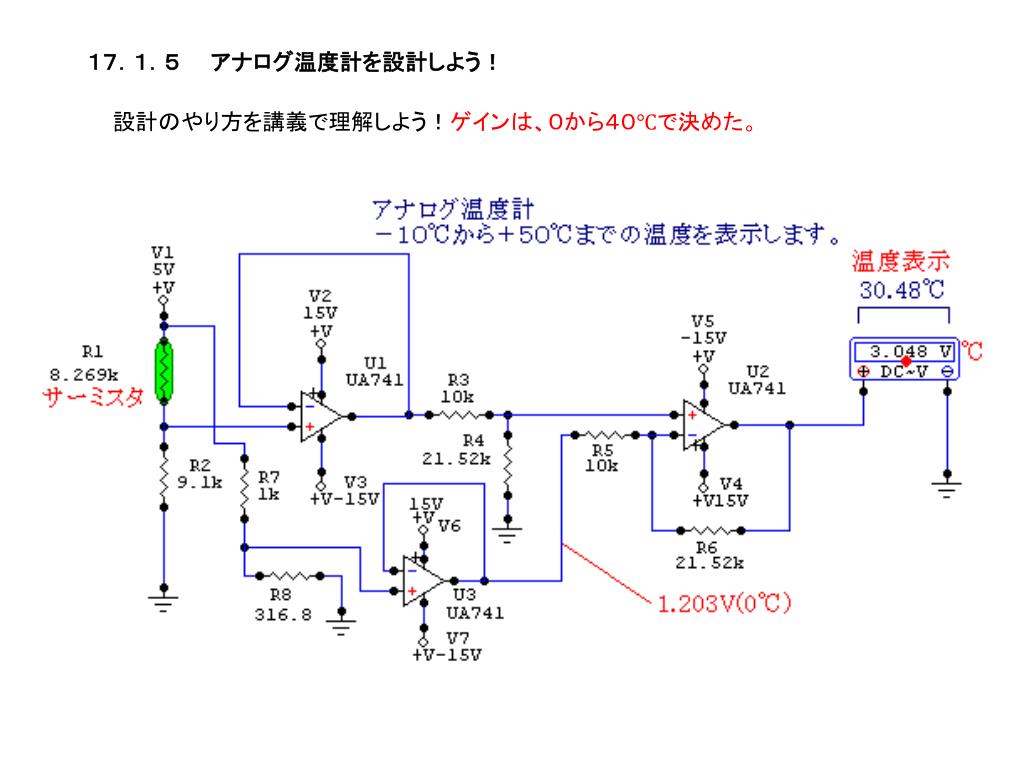

  18. １７．１．５　　アナログ温度計を設計しよう！１７．１．５　　アナログ温度計を設計しよう！ 設計のやり方を講義で理解しよう！ゲインは、０から４０℃で決めた。

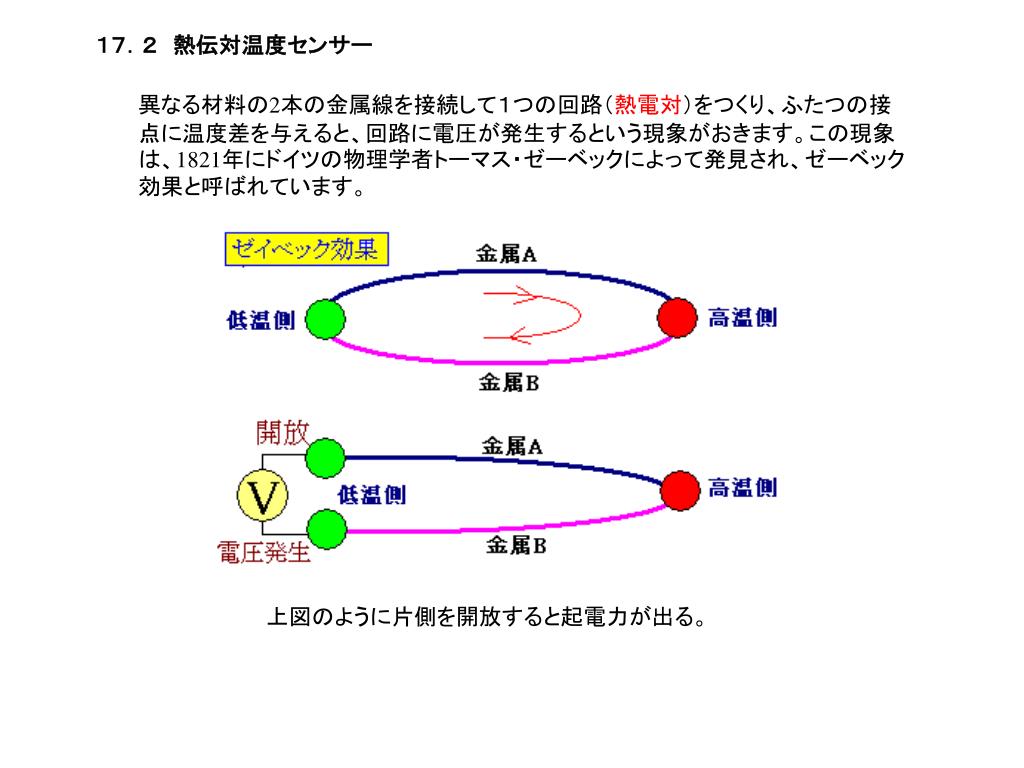

  19. １７．２　熱伝対温度センサー 異なる材料の2本の金属線を接続して１つの回路（熱電対）をつくり、ふたつの接点に温度差を与えると、回路に電圧が発生するという現象がおきます。この現象は、1821年にドイツの物理学者トーマス・ゼーベックによって発見され、ゼーベック効果と呼ばれています。 上図のように片側を開放すると起電力が出る。

  20. １７．２．１　各種熱電対の構成材料と特徴 JIS C1602(1981)規格

  21. １７．２．２　　Kの熱起電力表

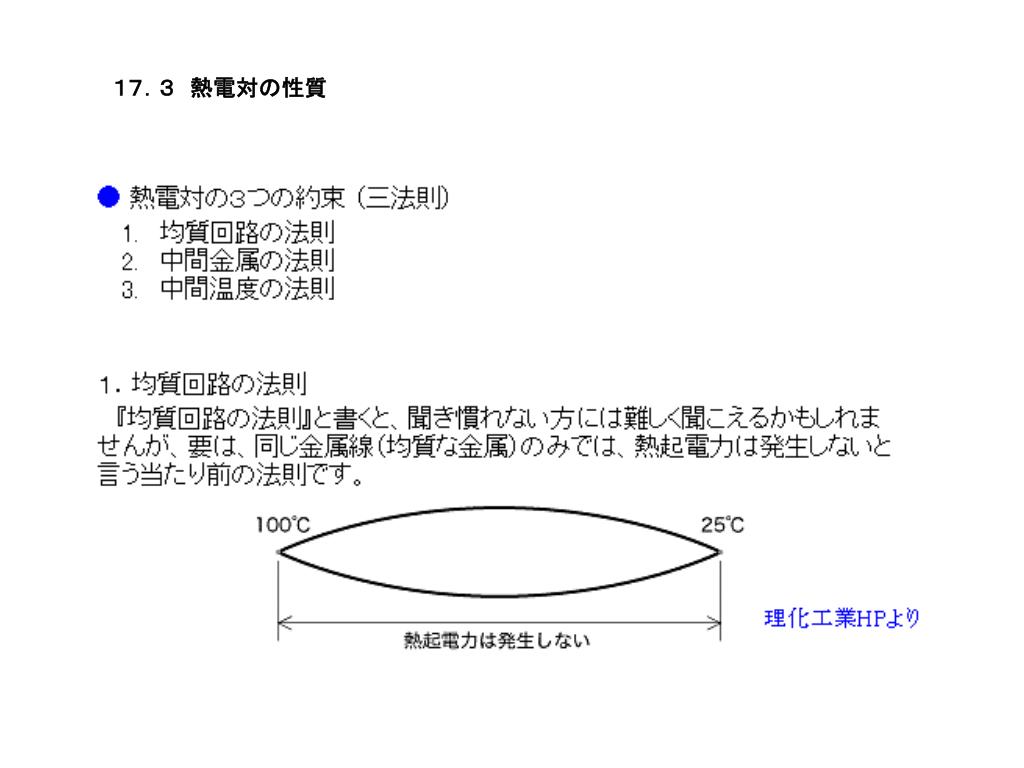

  22. １７．３　熱電対の性質

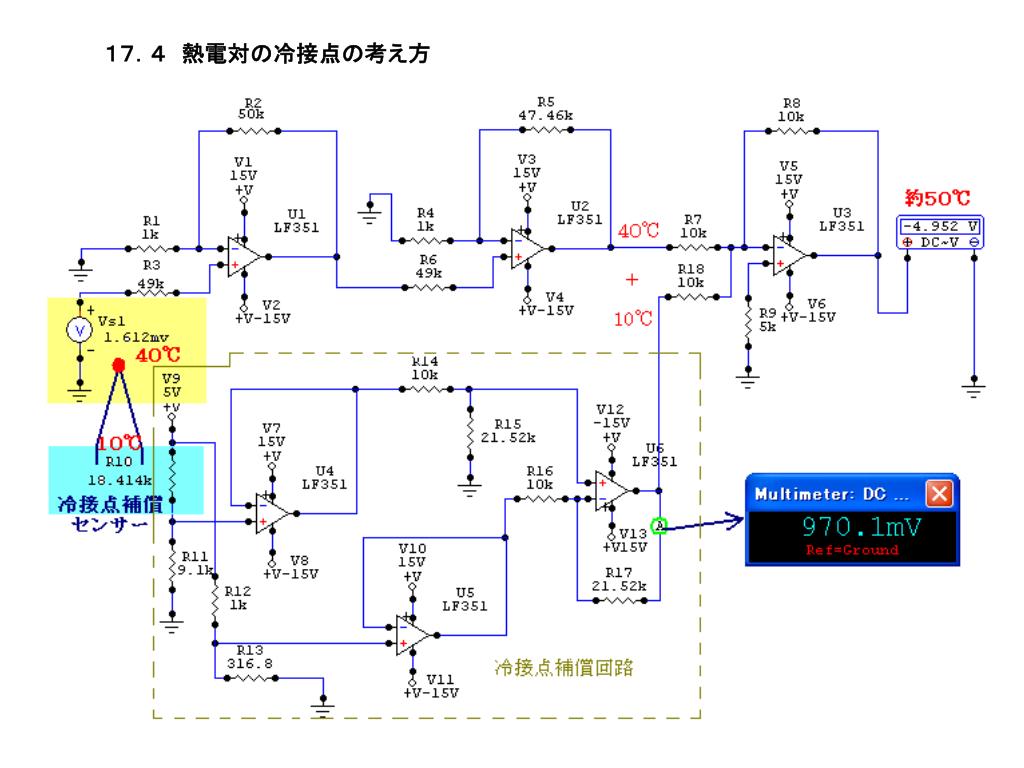

  23. １７．４　熱電対の冷接点の考え方

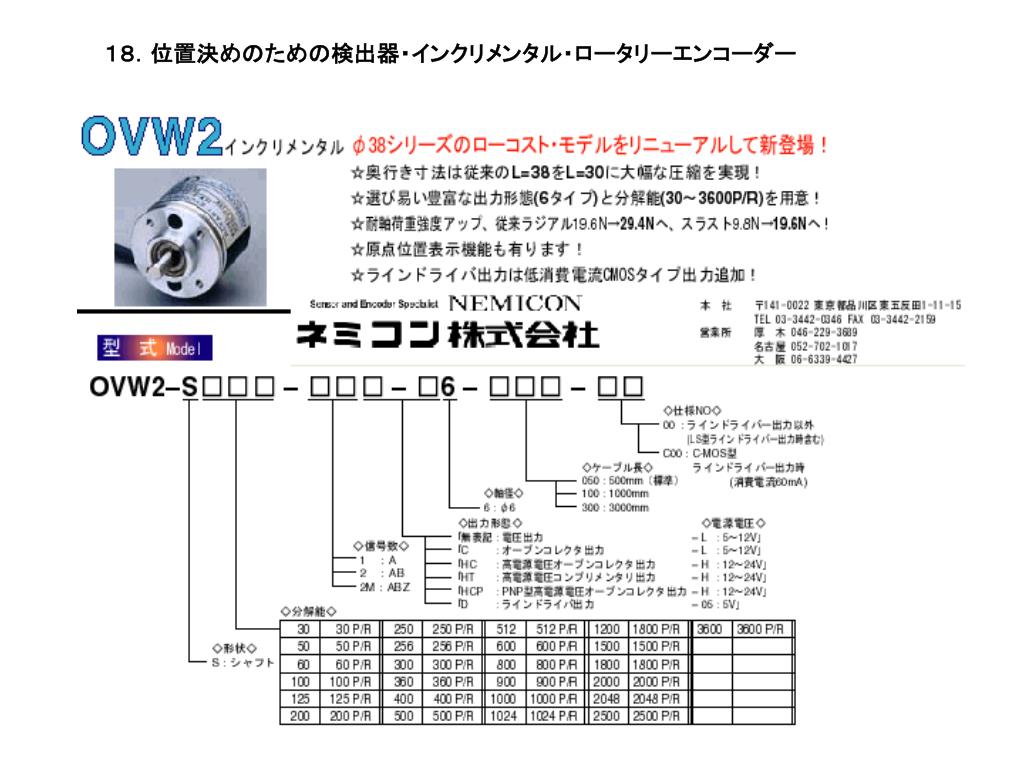

  24. １８．位置決めのための検出器・インクリメンタル・ロータリーエンコーダー１８．位置決めのための検出器・インクリメンタル・ロータリーエンコーダー

  25. １８．１　ロータリーエンコーダの仕組み

  26. １８．２　どんなところに使われているか？

  27. １８．３　どんな応用があるか？ ㈱ムトーエンジニアリングＨＰより

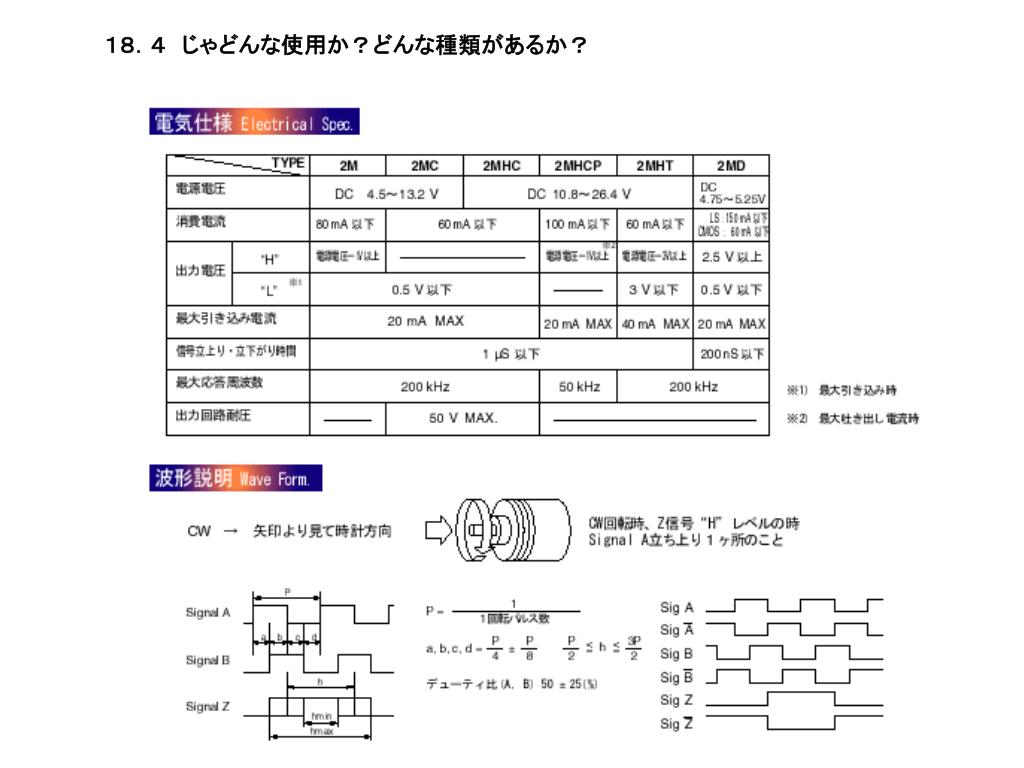

  28. １８．４　じゃどんな使用か？どんな種類があるか？１８．４　じゃどんな使用か？どんな種類があるか？

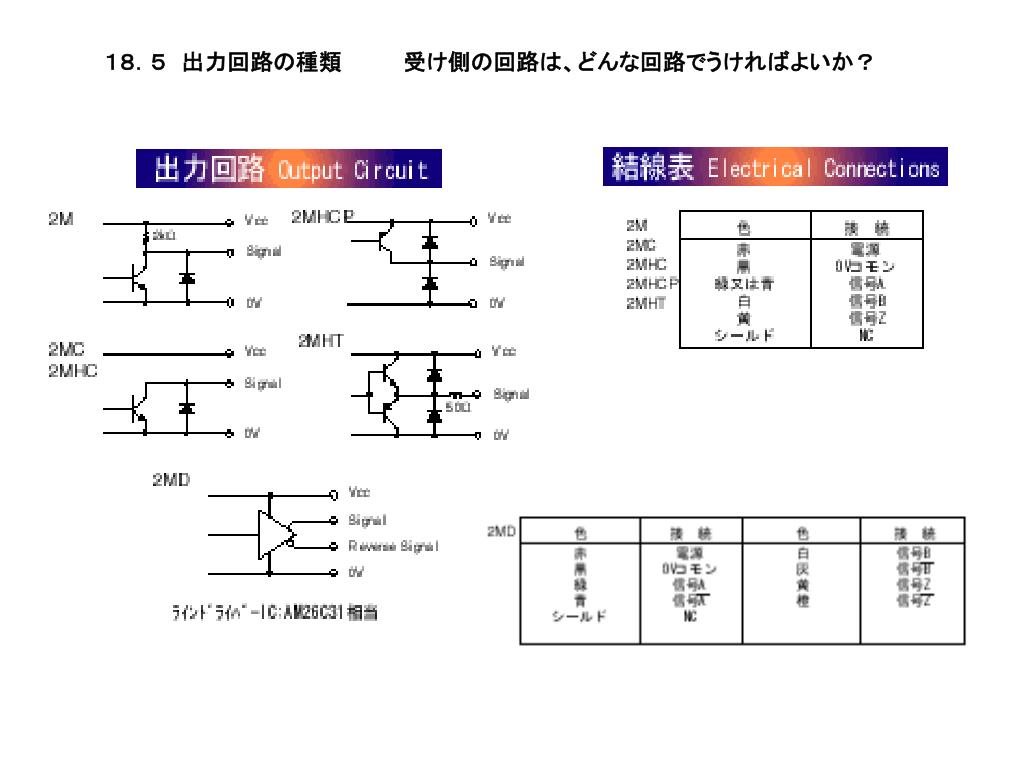

  29. １８．５　出力回路の種類　　　　受け側の回路は、どんな回路でうければよいか？１８．５　出力回路の種類　　　　受け側の回路は、どんな回路でうければよいか？

  30. １８．６　２相パルスとＺ相を理解しよう！

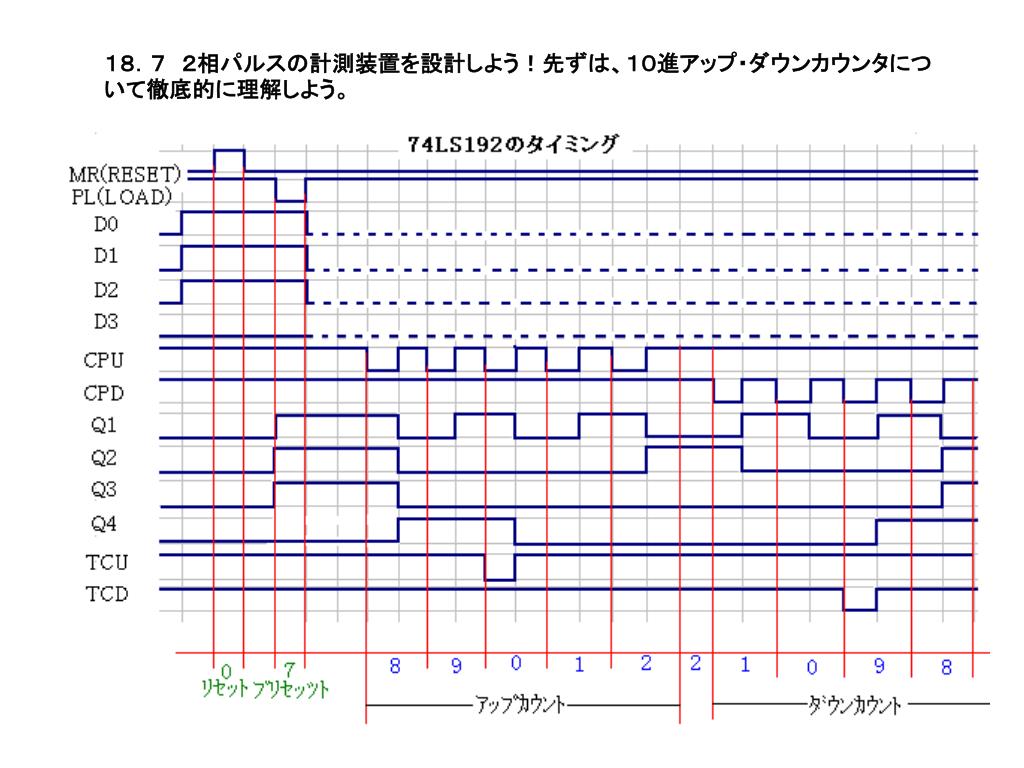

  31. １８．７　２相パルスの計測装置を設計しよう！先ずは、１０進アップ・ダウンカウンタについて徹底的に理解しよう。１８．７　２相パルスの計測装置を設計しよう！先ずは、１０進アップ・ダウンカウンタについて徹底的に理解しよう。

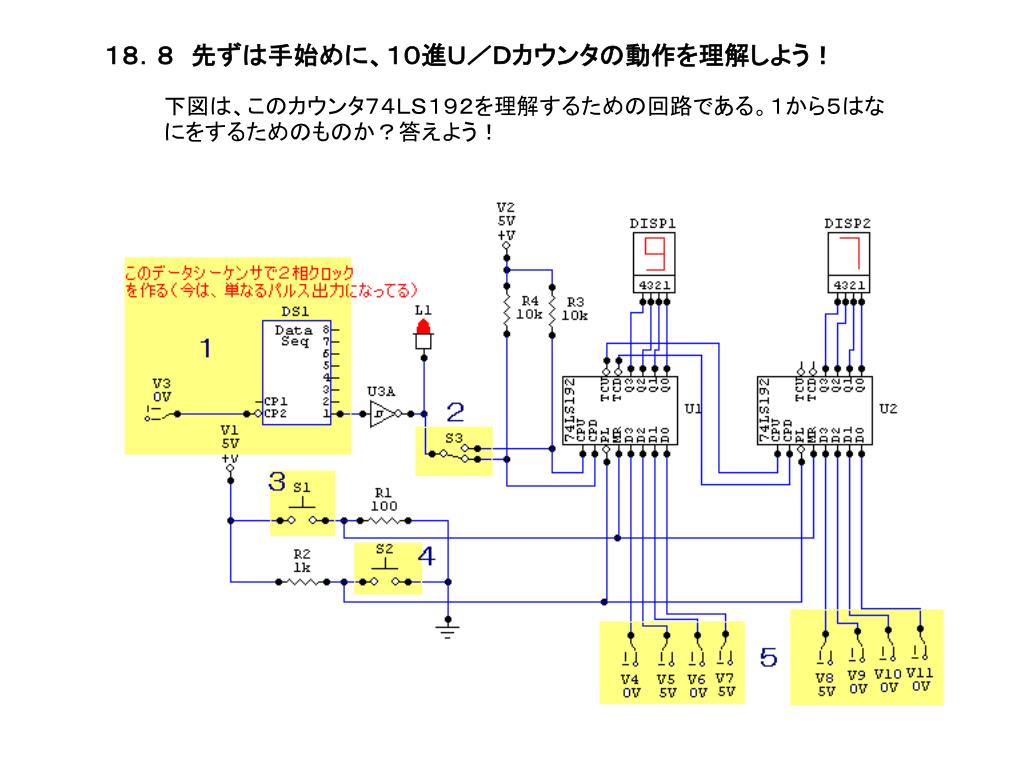

  32. １８．８　先ずは手始めに、１０進Ｕ／Ｄカウンタの動作を理解しよう！１８．８　先ずは手始めに、１０進Ｕ／Ｄカウンタの動作を理解しよう！ 下図は、このカウンタ７４ＬＳ１９２を理解するための回路である。１から５はなにをするためのものか？答えよう！

  33. １８．９　アップ・ダウンカウント切り替え回路１８．９　アップ・ダウンカウント切り替え回路 Ａ相、Ｂ相を頭の中で描いてロジックスイッチを操作して確認しよう！

  34. １８．１０　２相クロック・カウンタを設計し、シュミレーションしよう！１８．１０　２相クロック・カウンタを設計し、シュミレーションしよう！ 完成したらこのスイッチでＵＰ・ダウンするか確かめよう 外部同期にする ここで、２相のアップ時とダウン時のデータを作成する。ＵＰとＤＯＷＮの動作範囲は、約半分程度とする。
