重庆市万州区 “班班通”多媒体设备使用培训

1. 重庆市万州区“班班通”多媒体设备使用培训 重庆万庆科技发展有限公司 敖华明

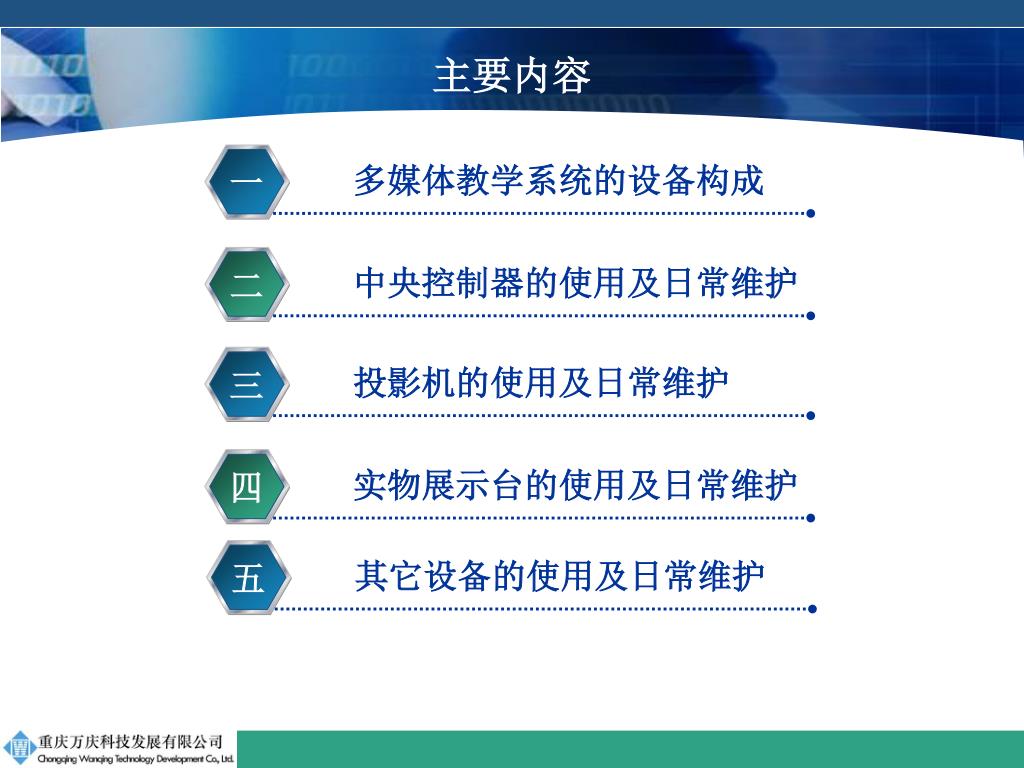

2. 主要内容 多媒体教学系统的设备构成 一 中央控制器的使用及日常维护 二 投影机的使用及日常维护 三 实物展示台的使用及日常维护 四 其它设备的使用及日常维护 五

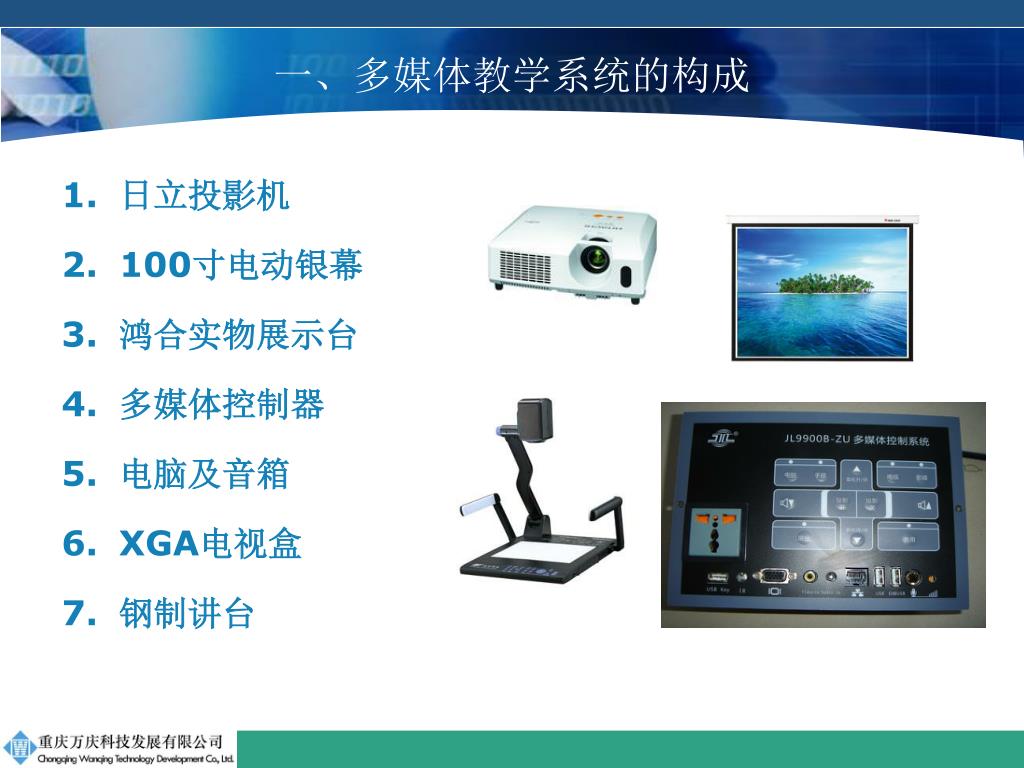

3. 一、多媒体教学系统的构成 • 日立投影机 • 100寸电动银幕 • 鸿合实物展示台 • 多媒体控制器 • 电脑及音箱 • XGA电视盒 • 钢制讲台

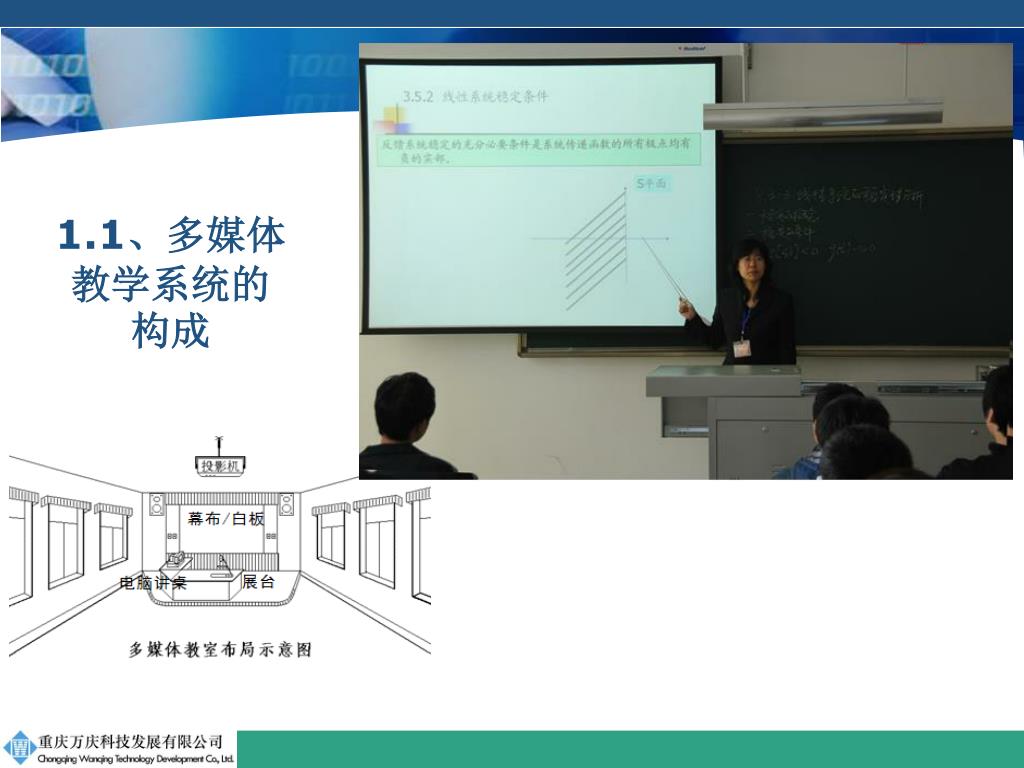

4. 1.1、多媒体教学系统的构成

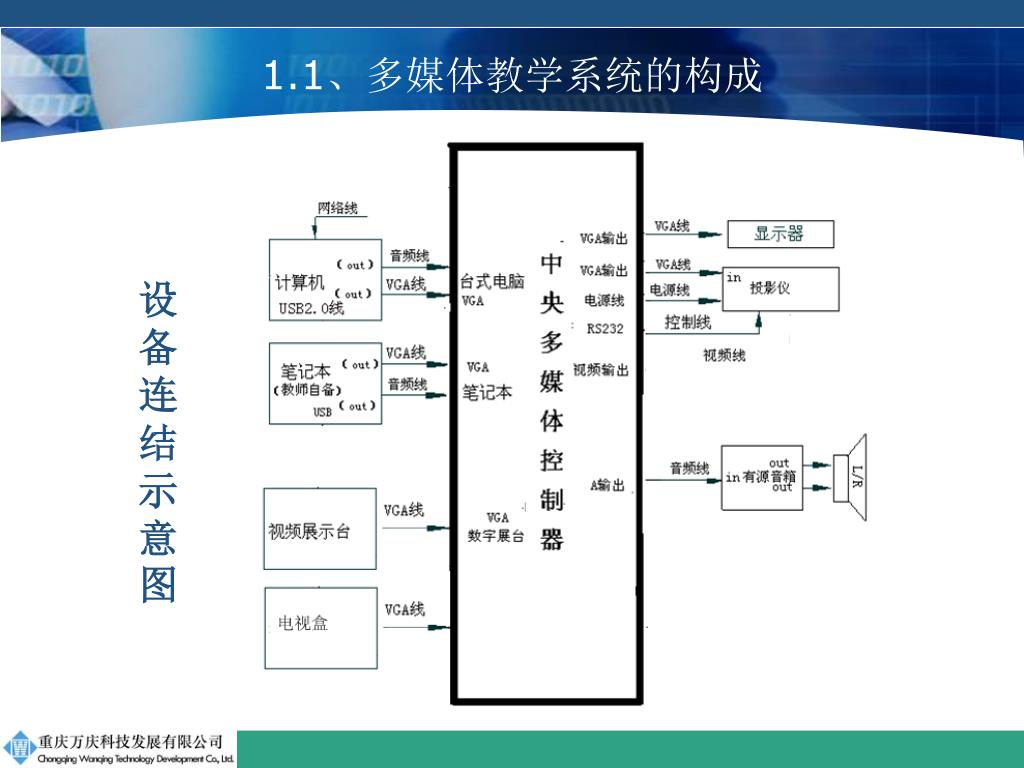

5. 1.1、多媒体教学系统的构成 设备连结示意图

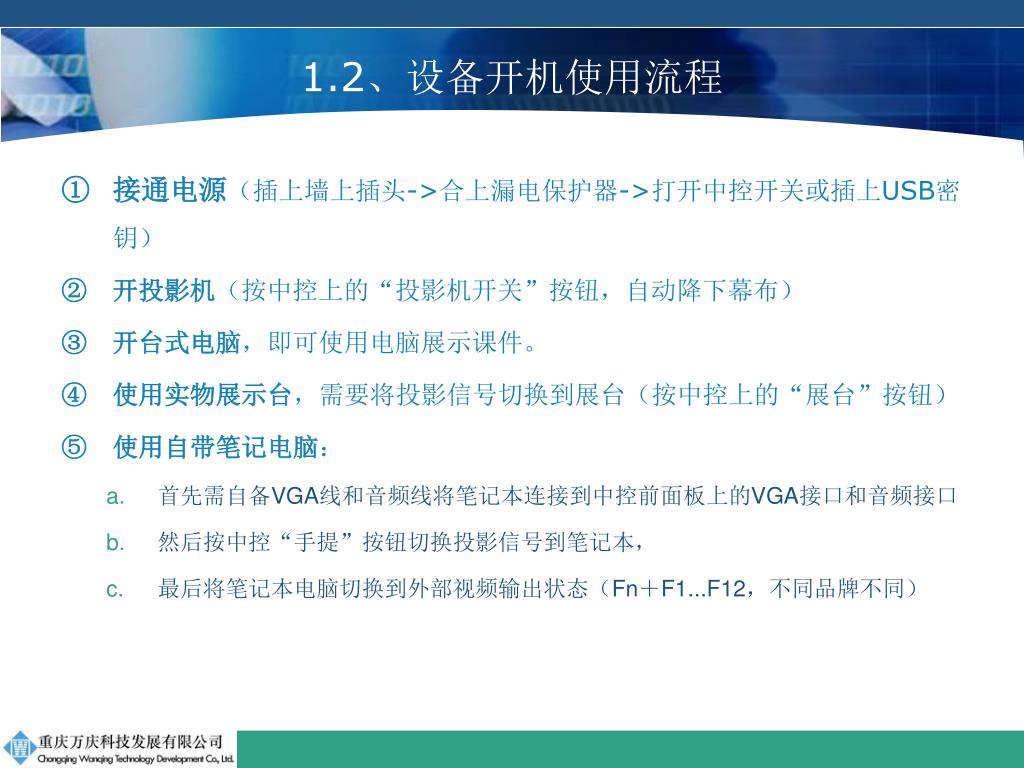

6. 1.2、设备开机使用流程 • 接通电源（插上墙上插头->合上漏电保护器->打开中控开关或插上USB密钥） • 开投影机（按中控上的“投影机开关”按钮，自动降下幕布） • 开台式电脑，即可使用电脑展示课件。 • 使用实物展示台，需要将投影信号切换到展台（按中控上的“展台”按钮） • 使用自带笔记电脑： • 首先需自备VGA线和音频线将笔记本连接到中控前面板上的VGA接口和音频接口 • 然后按中控“手提”按钮切换投影信号到笔记本， • 最后将笔记本电脑切换到外部视频输出状态（Fn＋F1...F12，不同品牌不同）

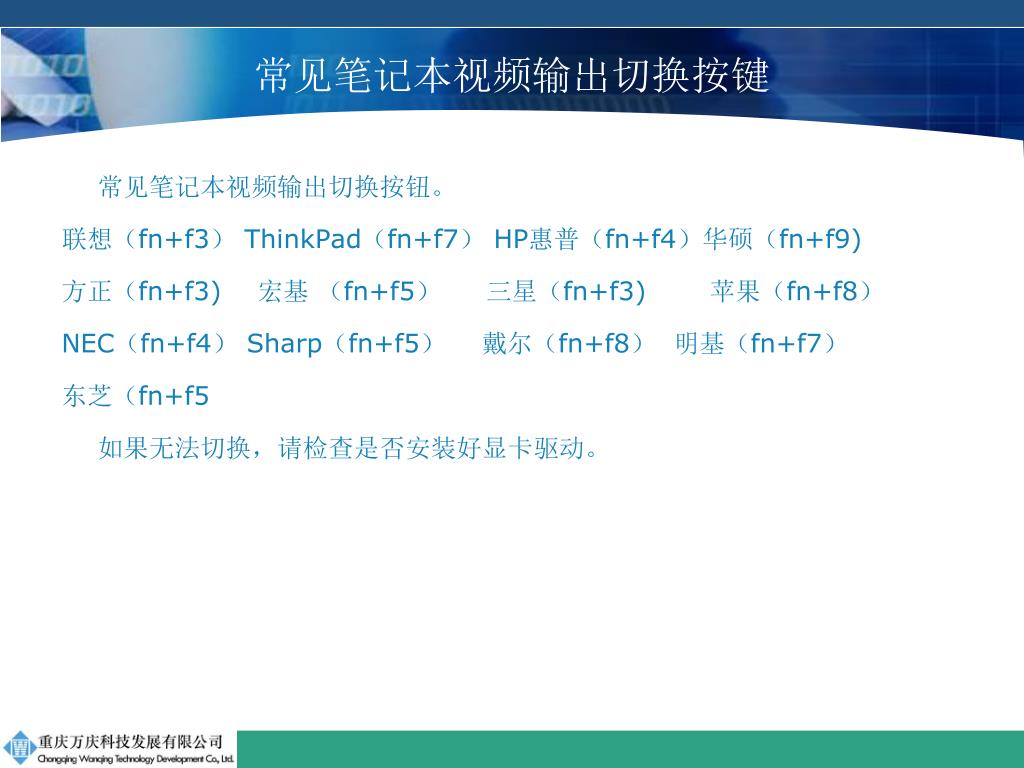

7. 常见笔记本视频输出切换按键 常见笔记本视频输出切换按钮。 联想（fn+f3） ThinkPad（fn+f7） HP惠普（fn+f4）华硕（fn+f9) 方正（fn+f3) 宏基 （fn+f5） 三星（fn+f3) 苹果（fn+f8） NEC（fn+f4） Sharp（fn+f5） 戴尔（fn+f8） 明基（fn+f7） 东芝（fn+f5 如果无法切换，请检查是否安装好显卡驱动。

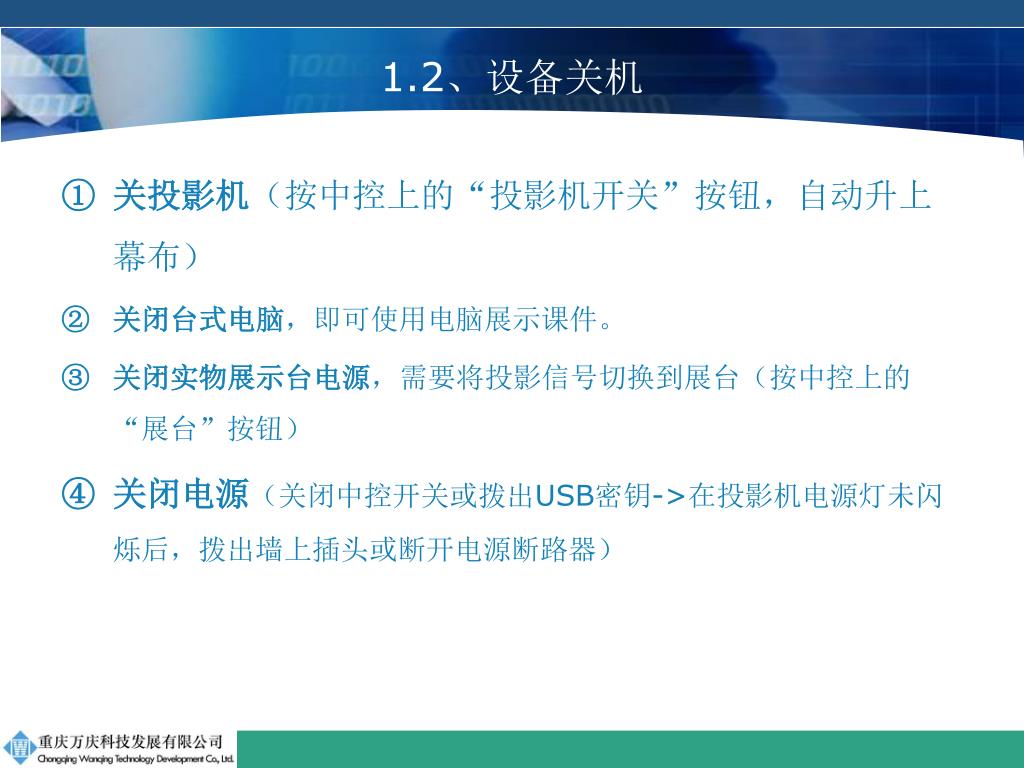

8. 1.2、设备关机 • 关投影机（按中控上的“投影机开关”按钮，自动升上幕布） • 关闭台式电脑，即可使用电脑展示课件。 • 关闭实物展示台电源，需要将投影信号切换到展台（按中控上的“展台”按钮） • 关闭电源（关闭中控开关或拨出USB密钥->在投影机电源灯未闪烁后，拨出墙上插头或断开电源断路器）

9. 二、中央控制器使用

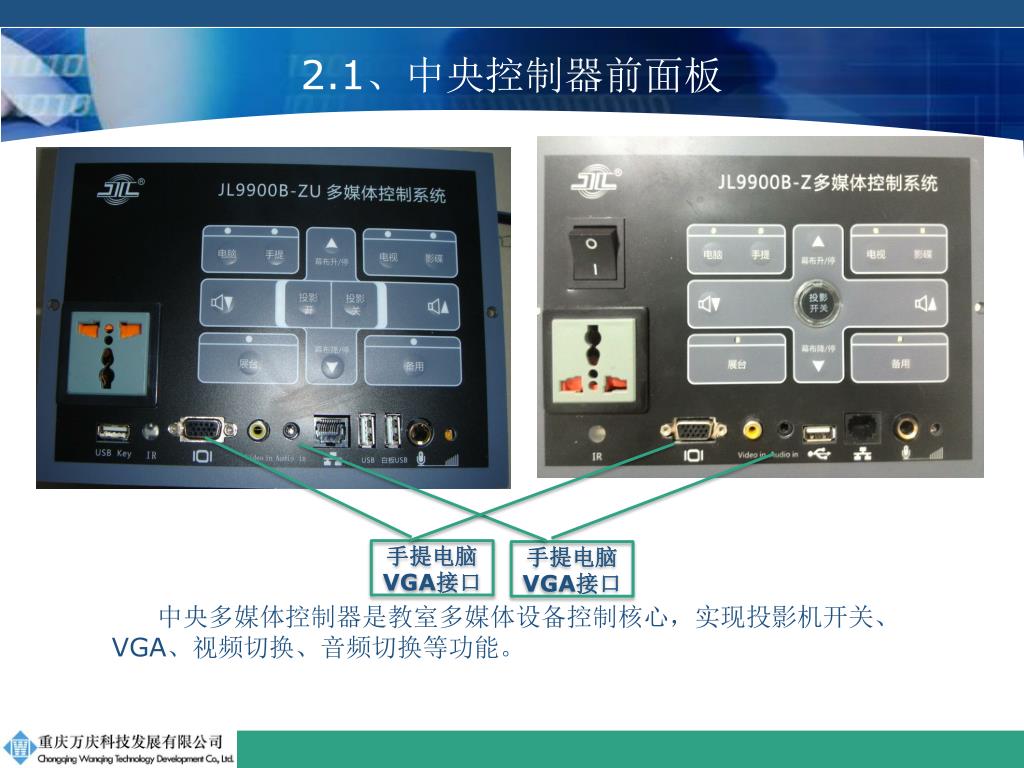

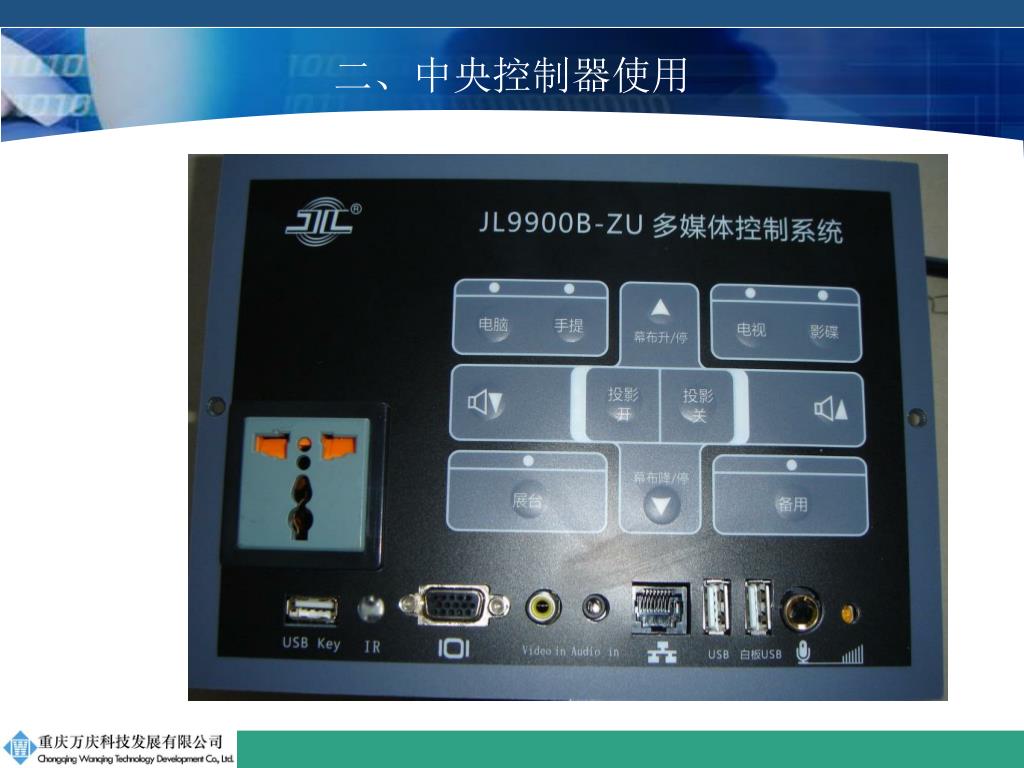

10. 2.1、中央控制器前面板 手提电脑VGA接口 手提电脑VGA接口 中央多媒体控制器是教室多媒体设备控制核心，实现投影机开关、VGA、视频切换、音频切换等功能。

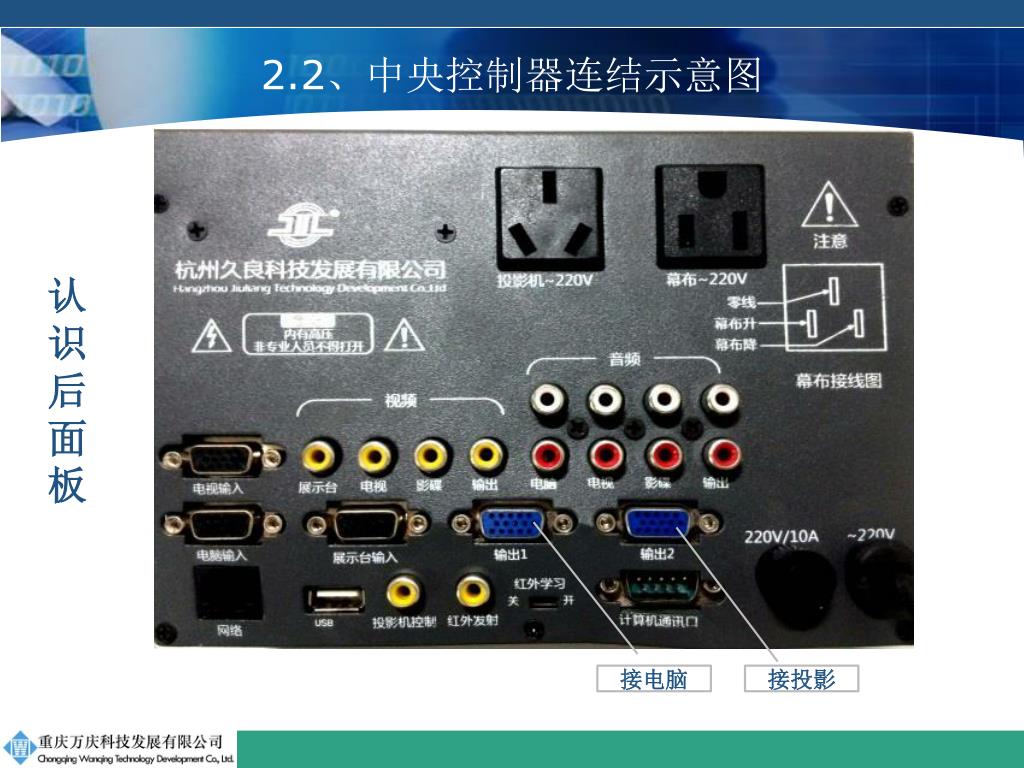

11. 2.2、中央控制器连结示意图 认识后面板 接电脑 接投影

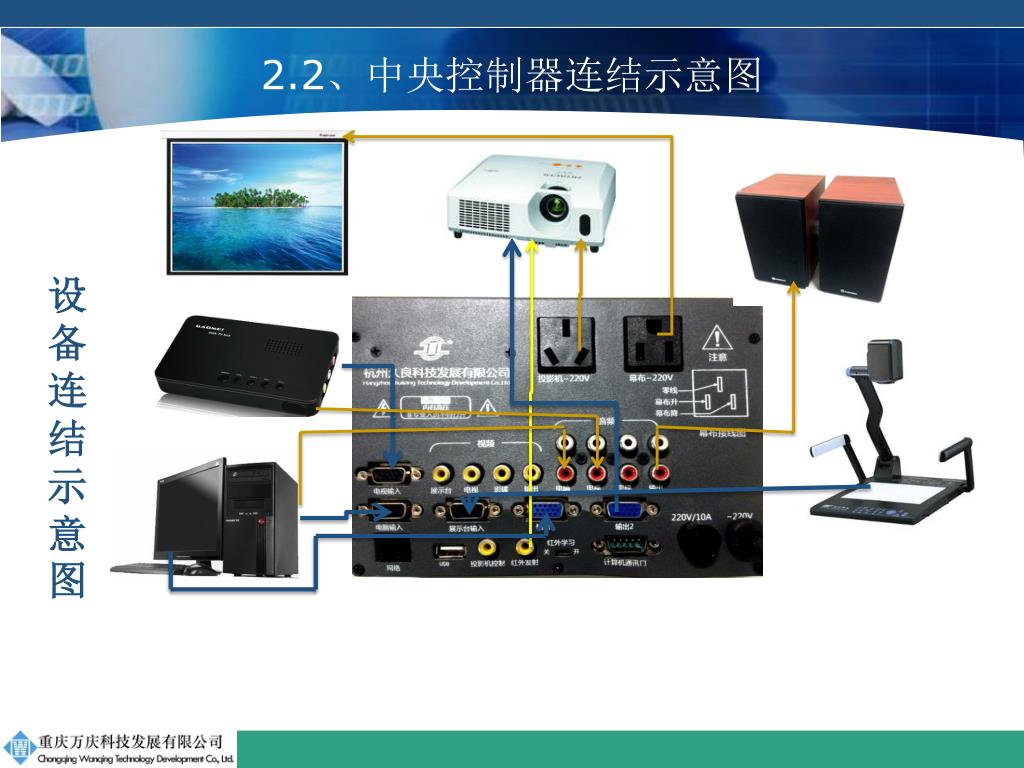

12. 2.2、中央控制器连结示意图 设备连结示意图

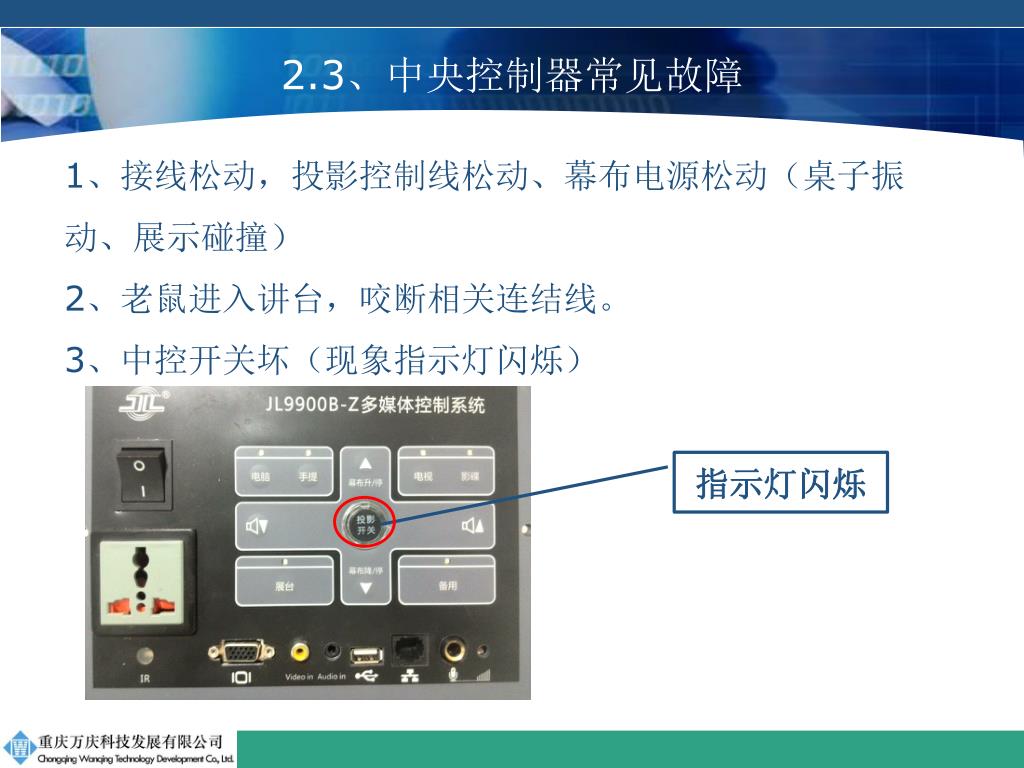

13. 2.3、中央控制器常见故障 1、接线松动，投影控制线松动、幕布电源松动（桌子振动、展示碰撞） 2、老鼠进入讲台，咬断相关连结线。 3、中控开关坏（现象指示灯闪烁） 指示灯闪烁

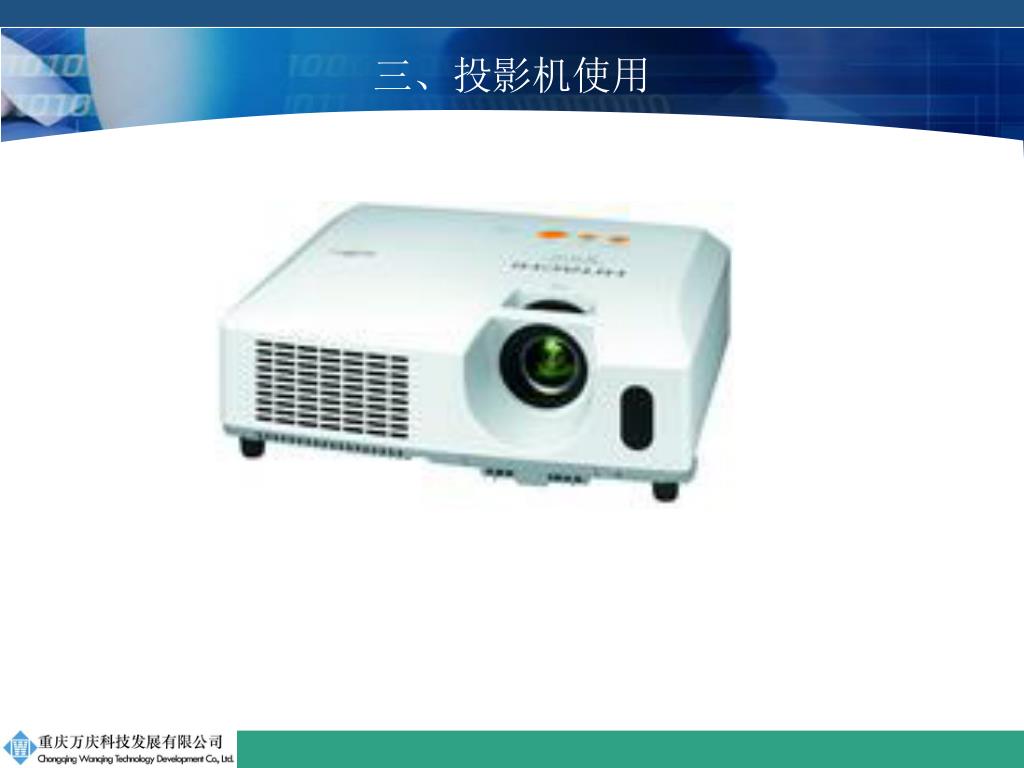

14. 三、投影机使用

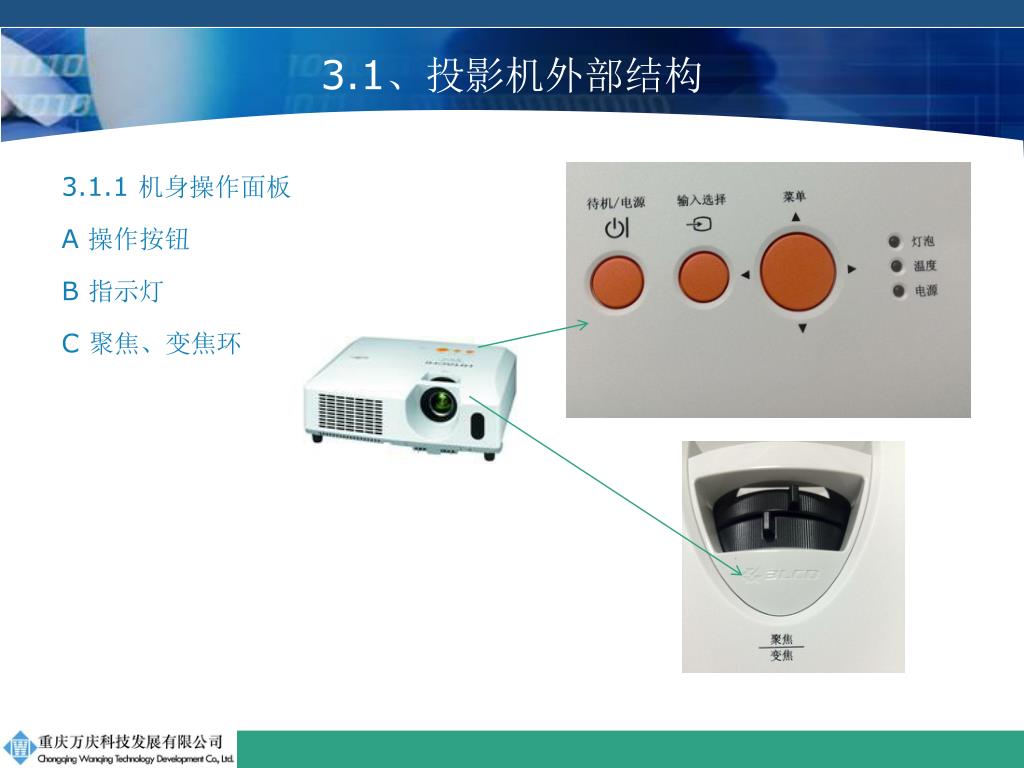

15. 3.1、投影机外部结构 3.1.1 机身操作面板 A 操作按钮 B 指示灯 C 聚焦、变焦环

16. 3.1、投影机外部结构 VGA输入2 VGA输入1 3.1.2、接口

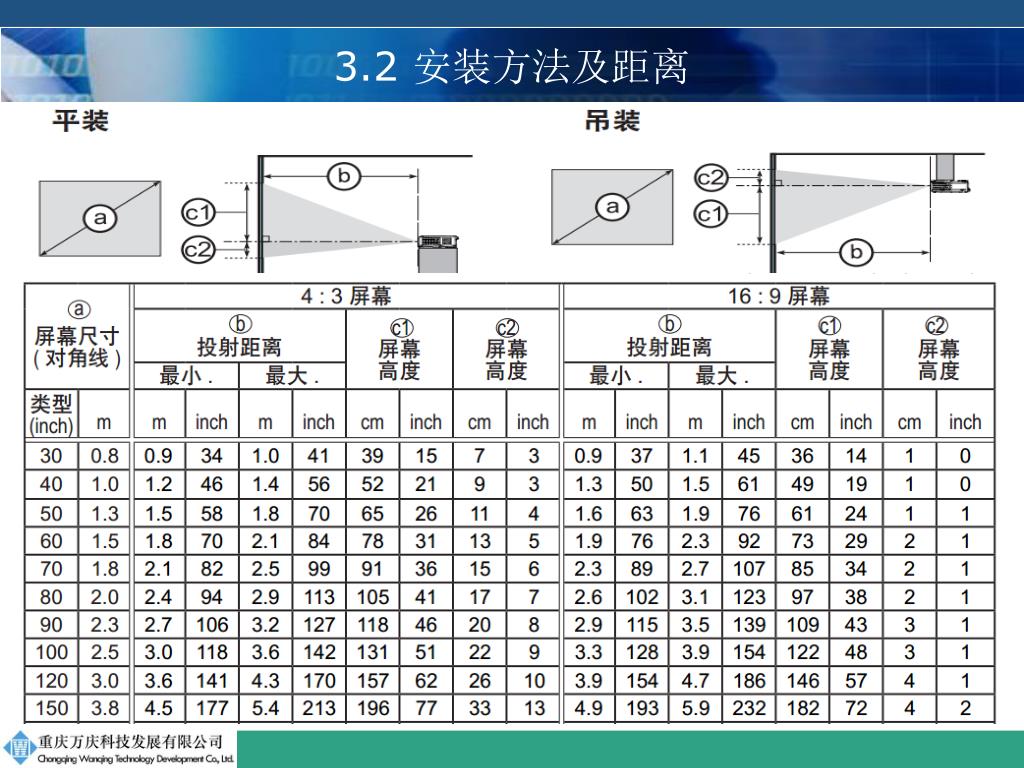

17. 3.2 安装方法及距离

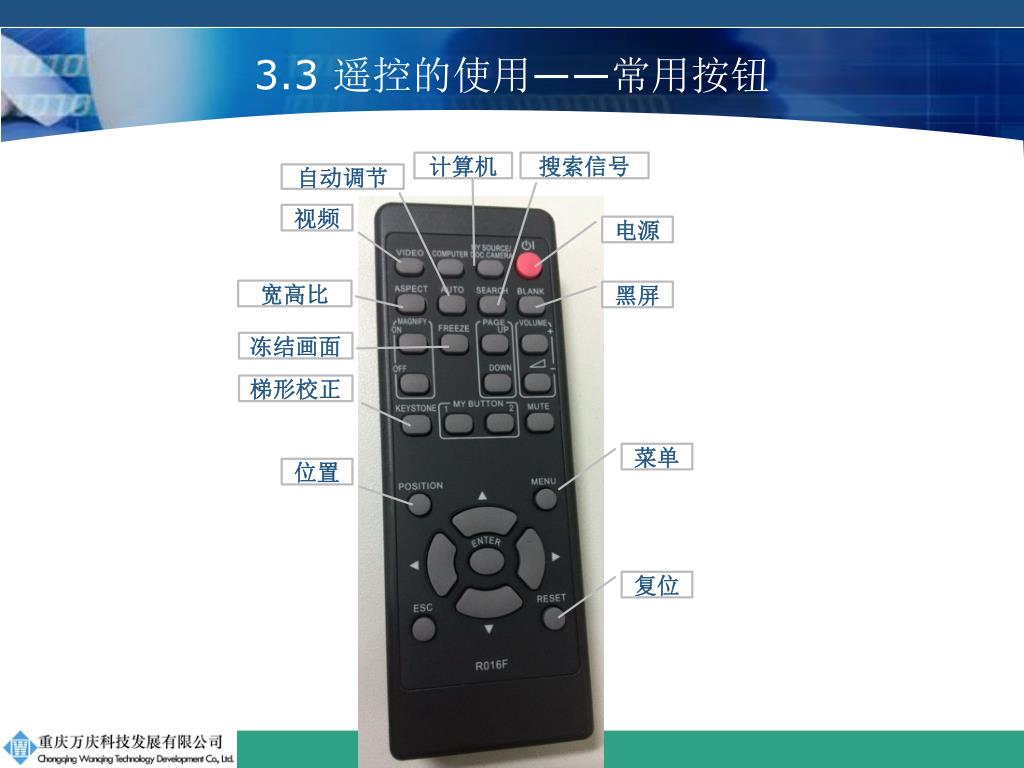

18. 3.3 遥控的使用——常用按钮 计算机 搜索信号 自动调节 视频 电源 宽高比 黑屏 冻结画面 梯形校正 菜单 位置 复位

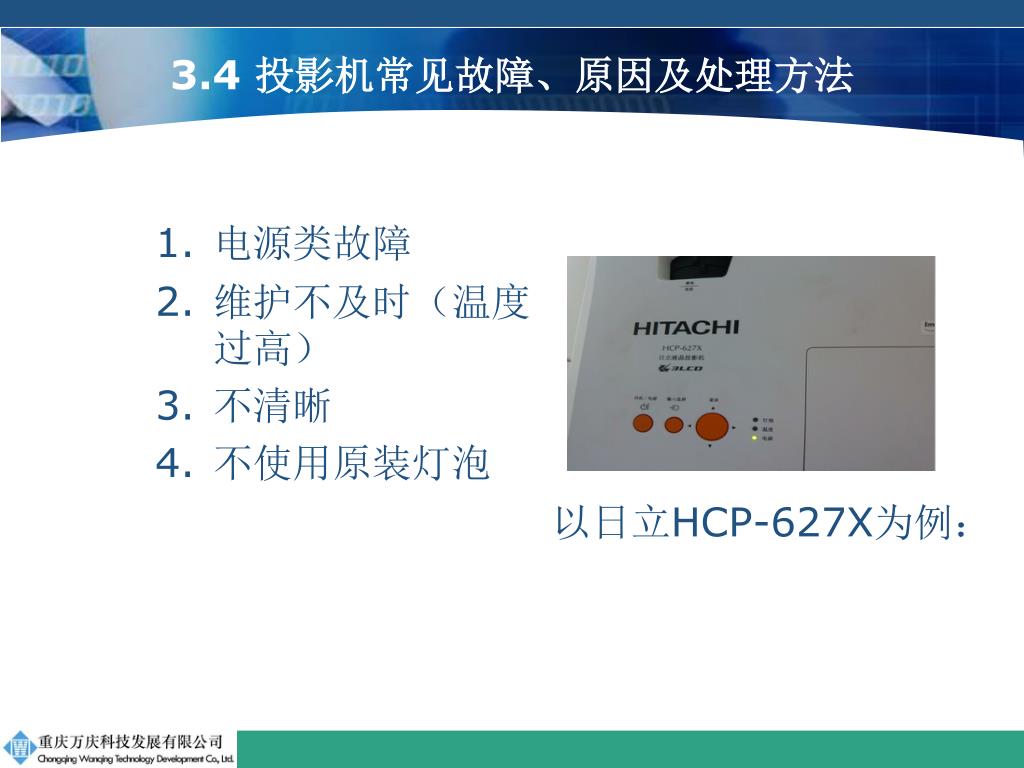

19. 3.4 投影机常见故障、原因及处理方法 • 电源类故障 • 维护不及时（温度过高） • 不清晰 • 不使用原装灯泡 以日立HCP-627X为例：

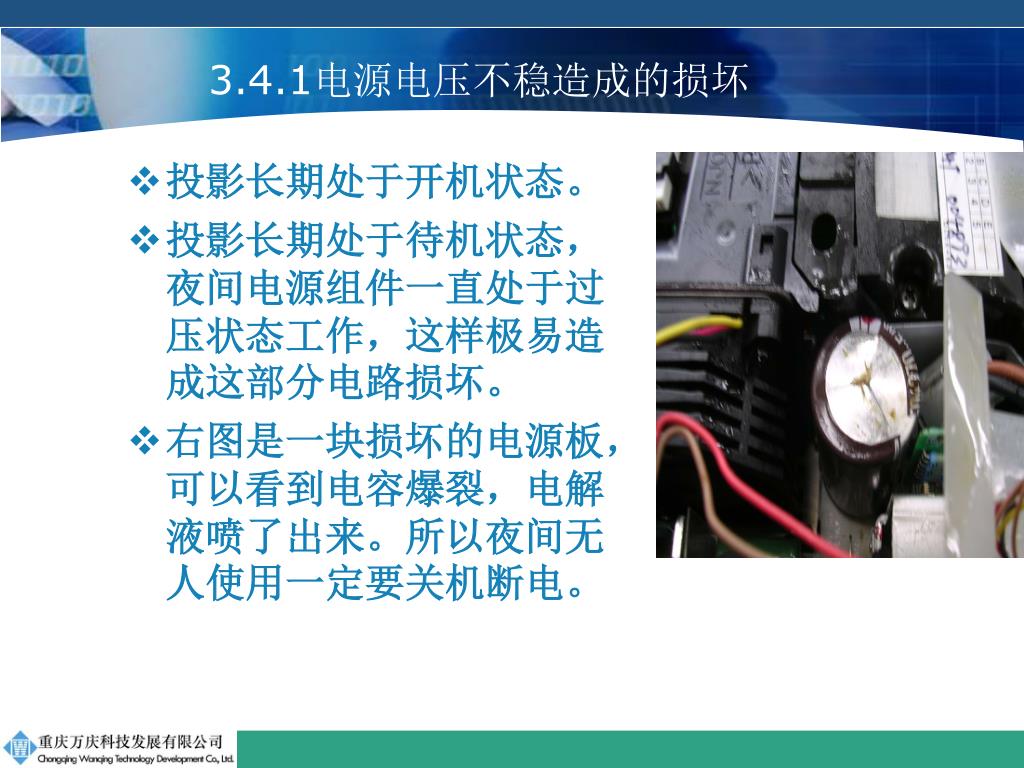

20. 3.4.1电源电压不稳造成的损坏 • 投影长期处于开机状态。 • 投影长期处于待机状态，夜间电源组件一直处于过压状态工作，这样极易造成这部分电路损坏。 • 右图是一块损坏的电源板，可以看到电容爆裂，电解液喷了出来。所以夜间无人使用一定要关机断电。

21. 3.4.2投影机维护不及时温度过高 • 现象： 1、投影机温度指示灯长亮或闪烁。 2、开机提示清洁过滤网。 日立投影默认在使用500个小时的时候要做一次保养，时间到500个小时的时候，开机就会出现提示清洁过滤网的画面，

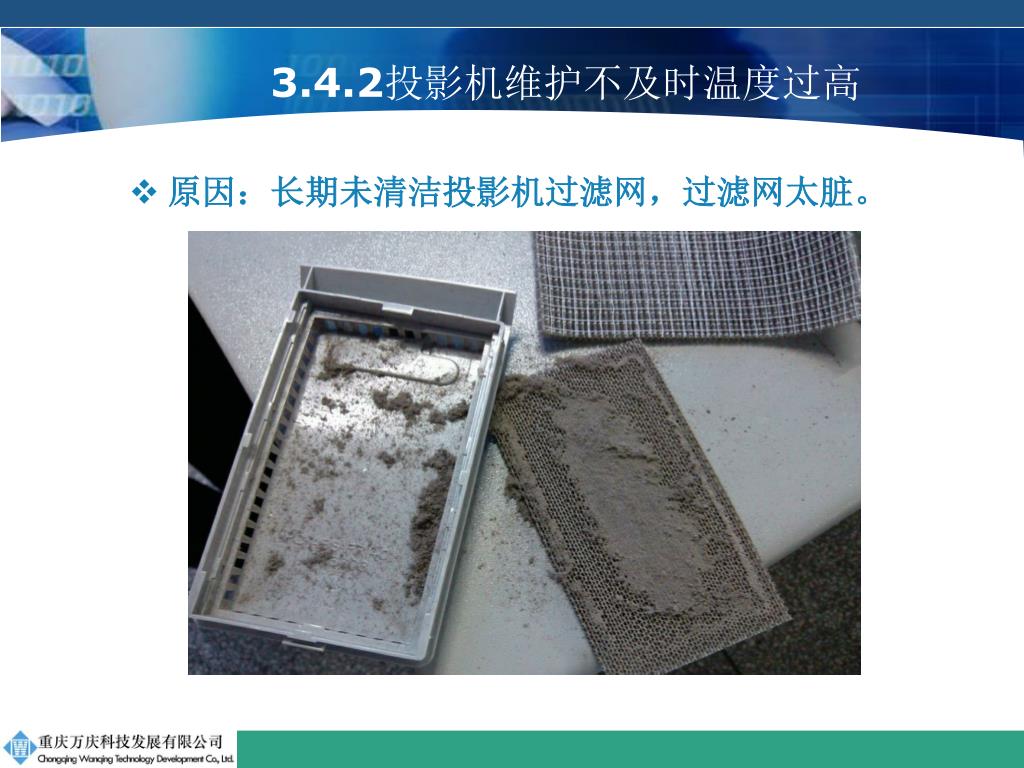

22. 3.4.2投影机维护不及时温度过高 • 原因：长期未清洁投影机过滤网，过滤网太脏。

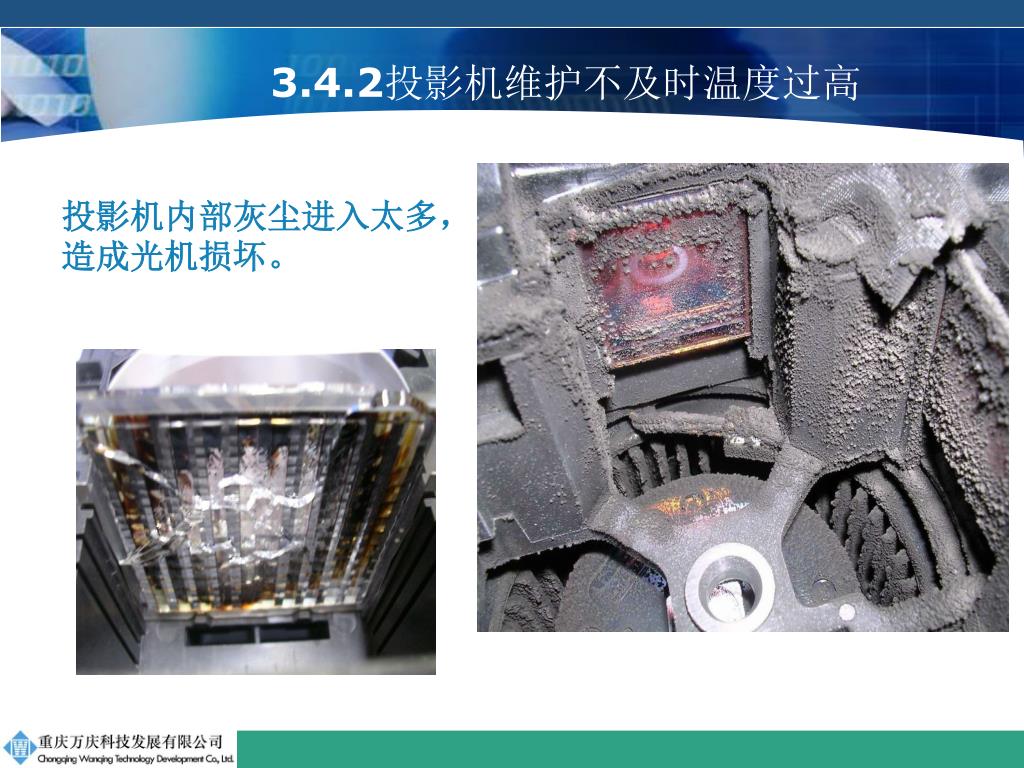

23. 3.4.2投影机维护不及时温度过高 投影机内部灰尘进入太多，造成光机损坏。

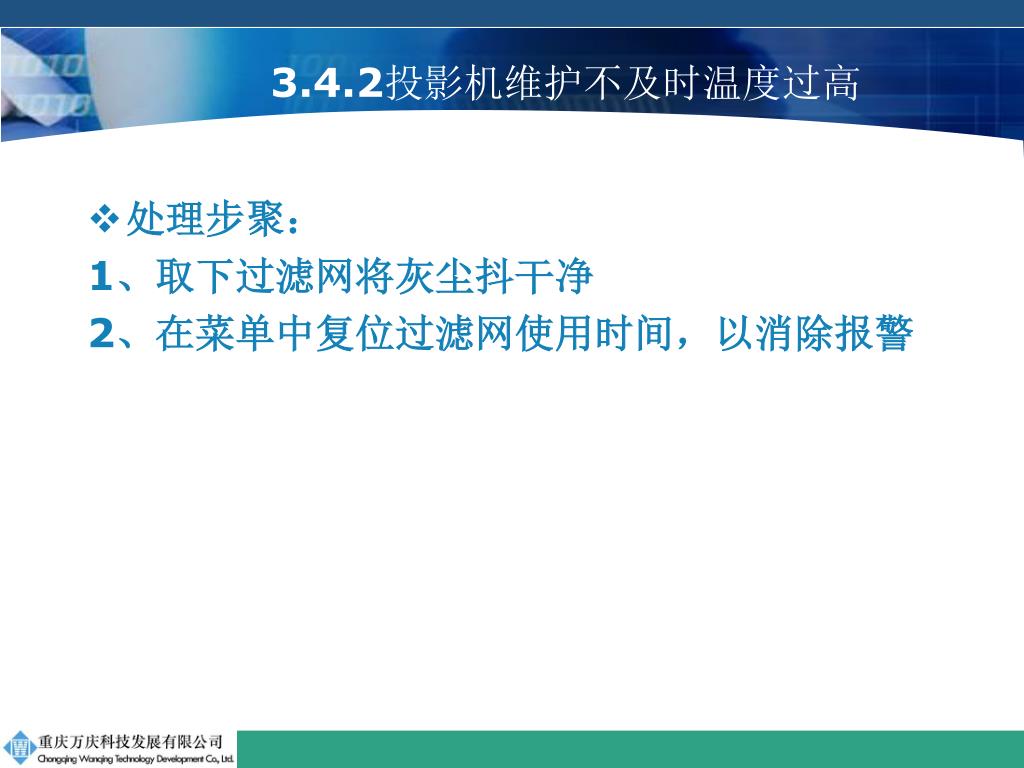

24. 3.4.2投影机维护不及时温度过高 • 处理步聚： 1、取下过滤网将灰尘抖干净 2、在菜单中复位过滤网使用时间，以消除报警

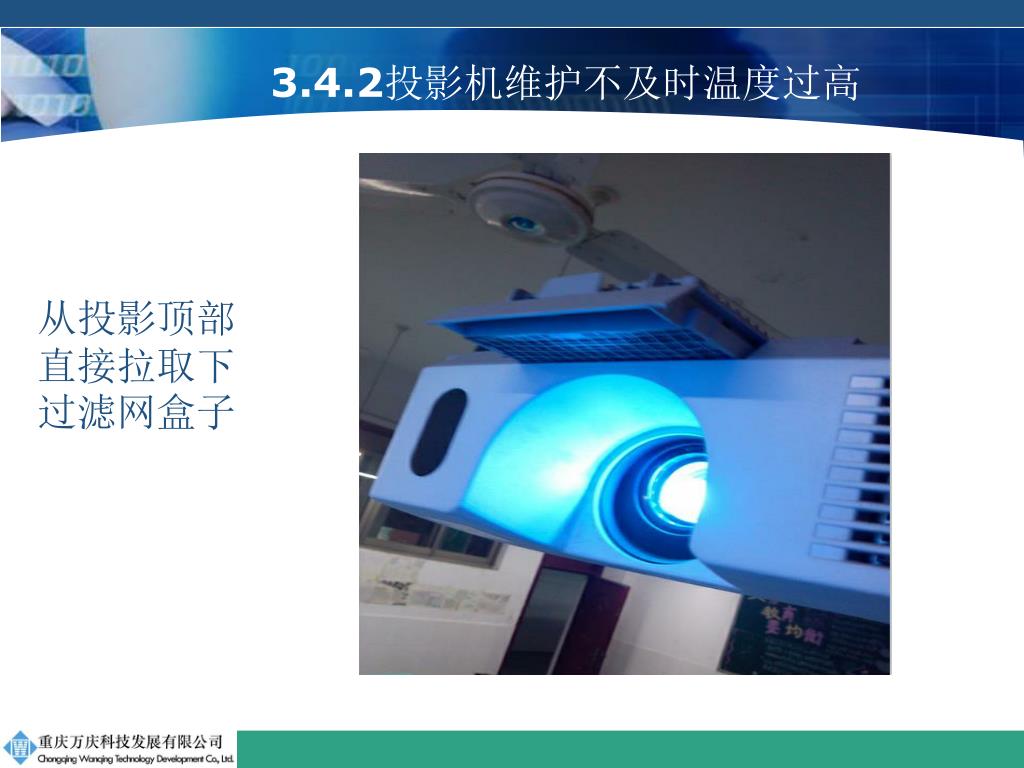

25. 3.4.2投影机维护不及时温度过高 从投影顶部直接拉取下过滤网盒子

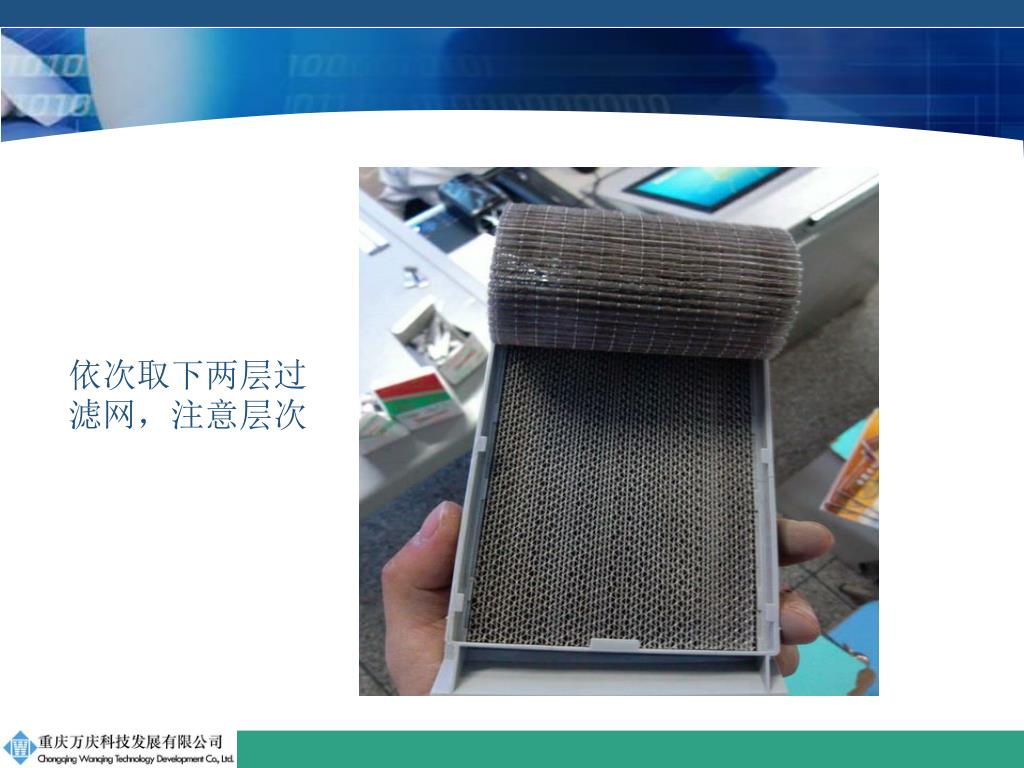

26. 依次取下两层过滤网，注意层次

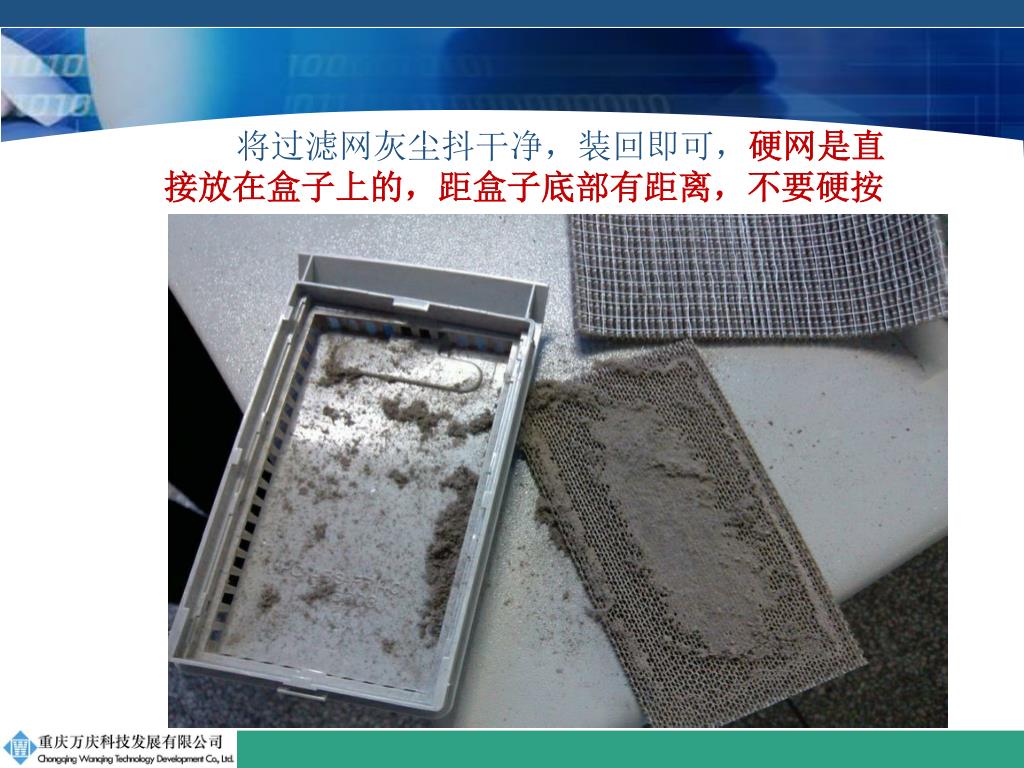

27. 将过滤网灰尘抖干净，装回即可，硬网是直接放在盒子上的，距盒子底部有距离，不要硬按

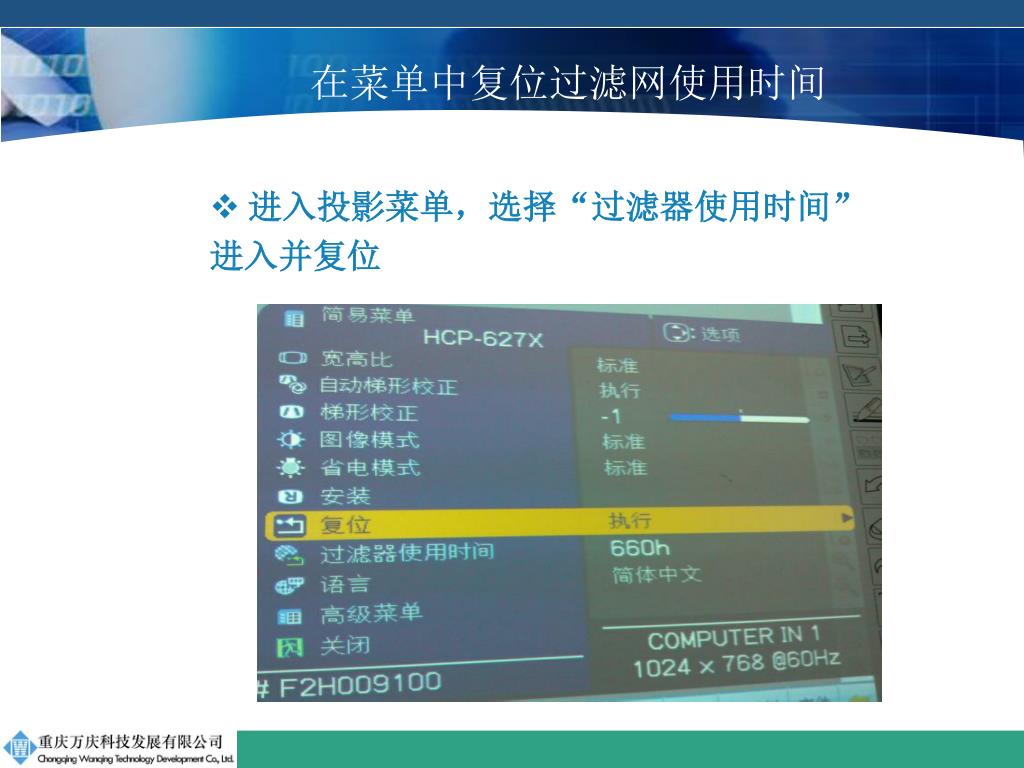

28. 在菜单中复位过滤网使用时间 • 进入投影菜单，选择“过滤器使用时间” 进入并复位

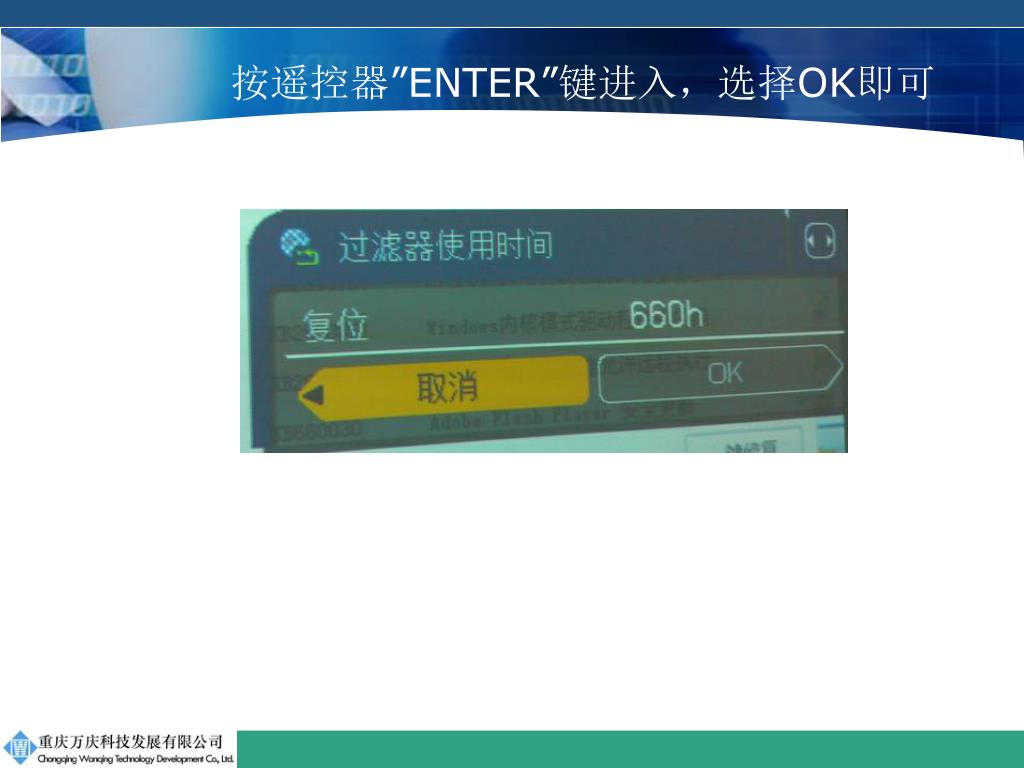

29. 按遥控器”ENTER”键进入，选择OK即可

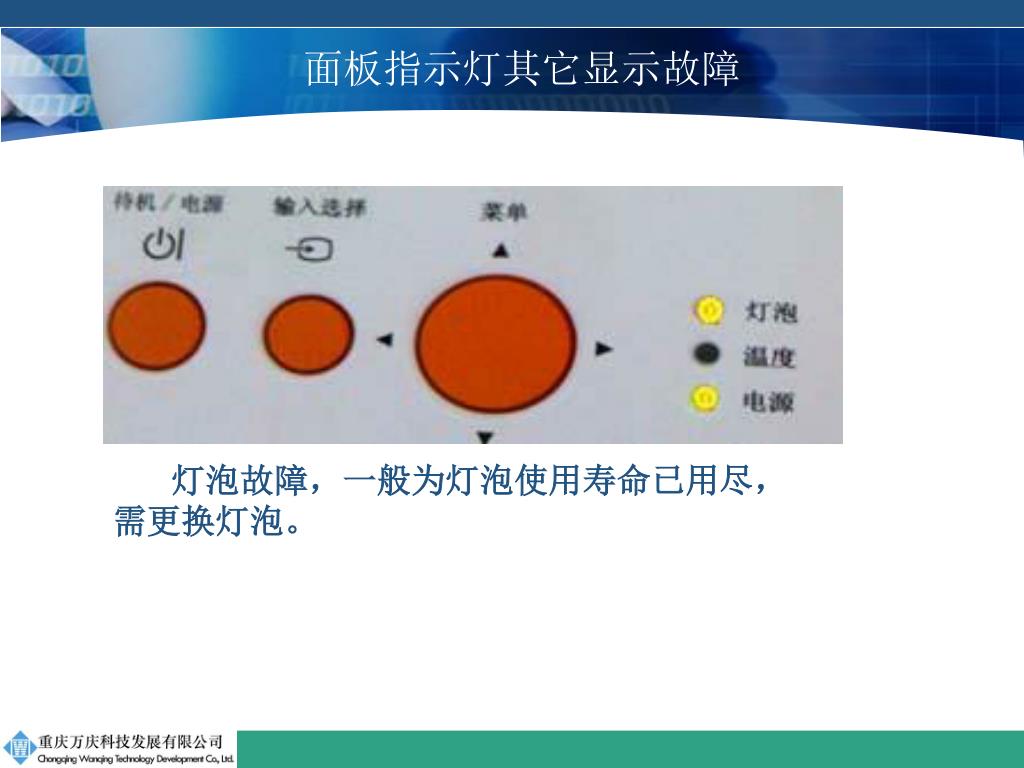

30. 面板指示灯其它显示故障 灯泡故障，一般为灯泡使用寿命已用尽，需更换灯泡。

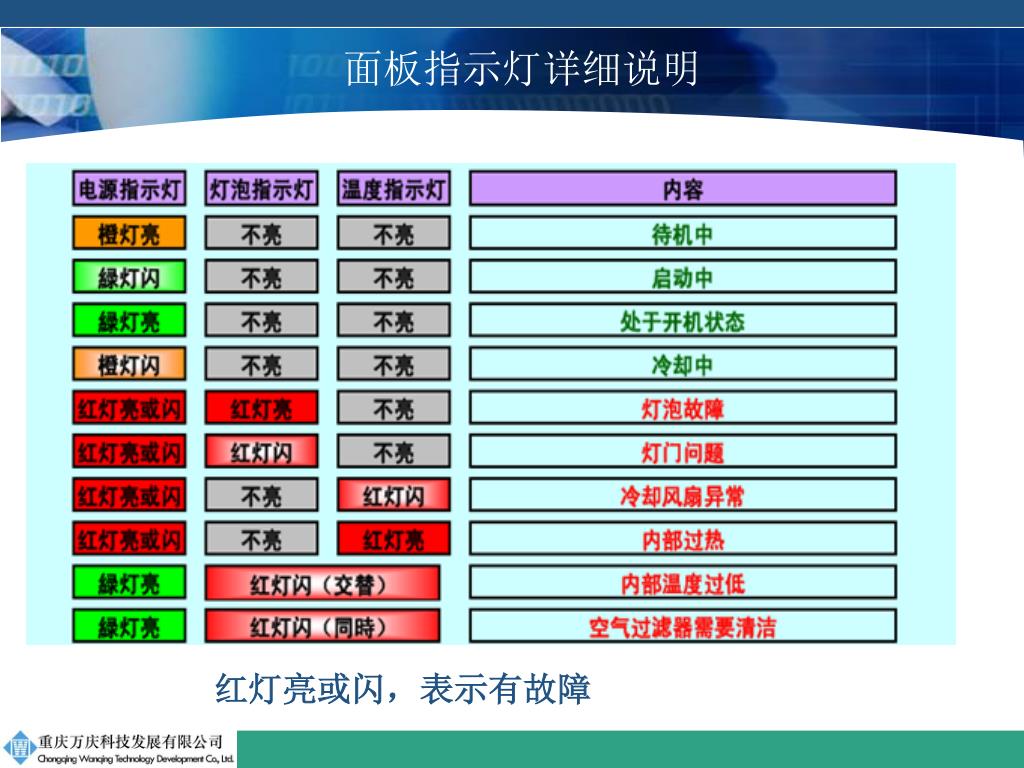

31. 面板指示灯详细说明 红灯亮或闪，表示有故障

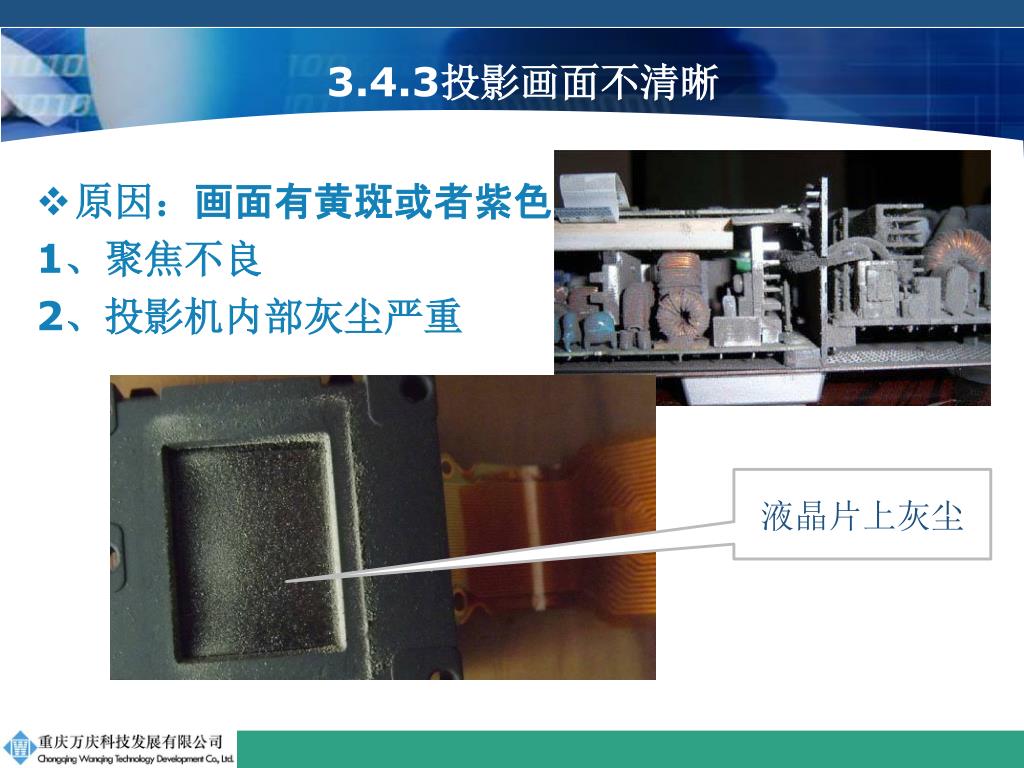

32. 3.4.3投影画面不清晰 • 原因：画面有黄斑或者紫色斑点 1、聚焦不良 2、投影机内部灰尘严重 液晶片上灰尘

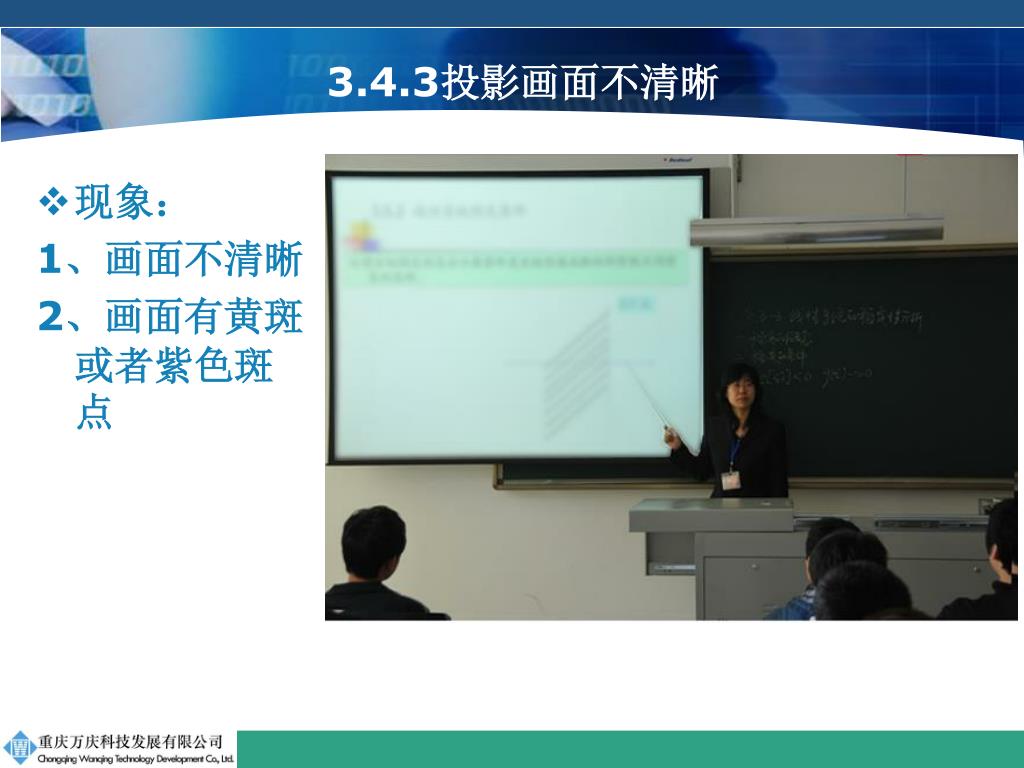

33. 3.4.3投影画面不清晰 • 现象： 1、画面不清晰 2、画面有黄斑或者紫色斑点

34. 3.4.3投影画面不清晰 • 原因： 1、聚焦不良 2、投影机内部灰尘严重 液晶片上灰尘

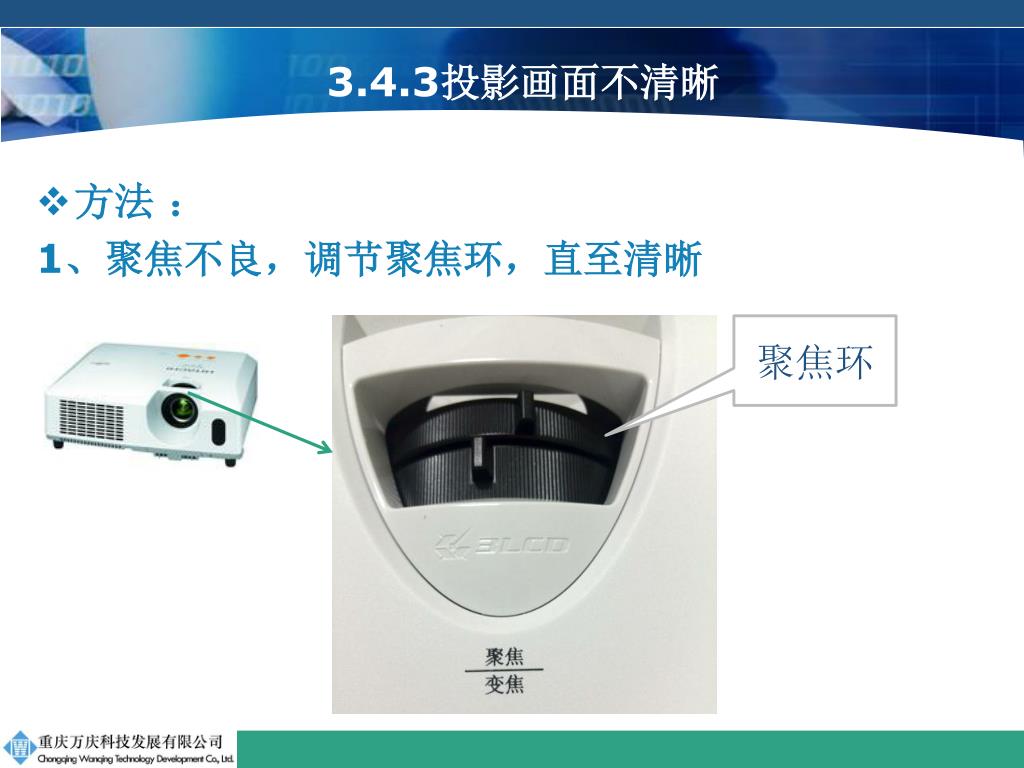

35. 3.4.3投影画面不清晰 • 方法 ： 1、聚焦不良，调节聚焦环，直至清晰 聚焦环

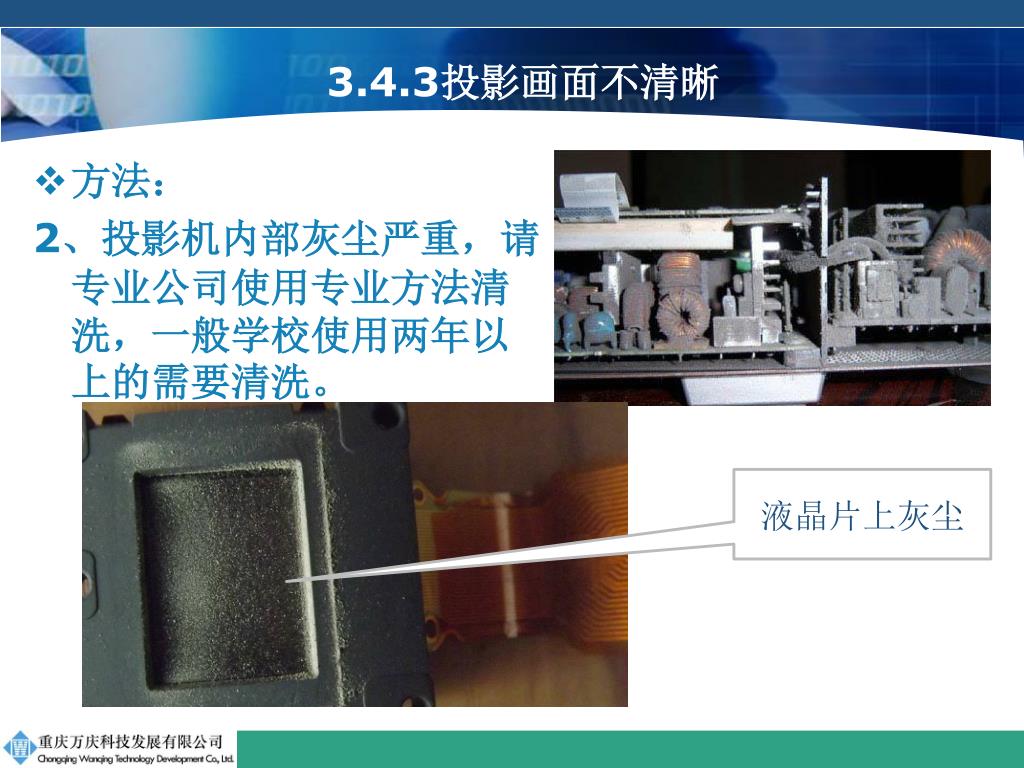

36. 3.4.3投影画面不清晰 • 方法： 2、投影机内部灰尘严重，请专业公司使用专业方法清洗，一般学校使用两年以上的需要清洗。 液晶片上灰尘

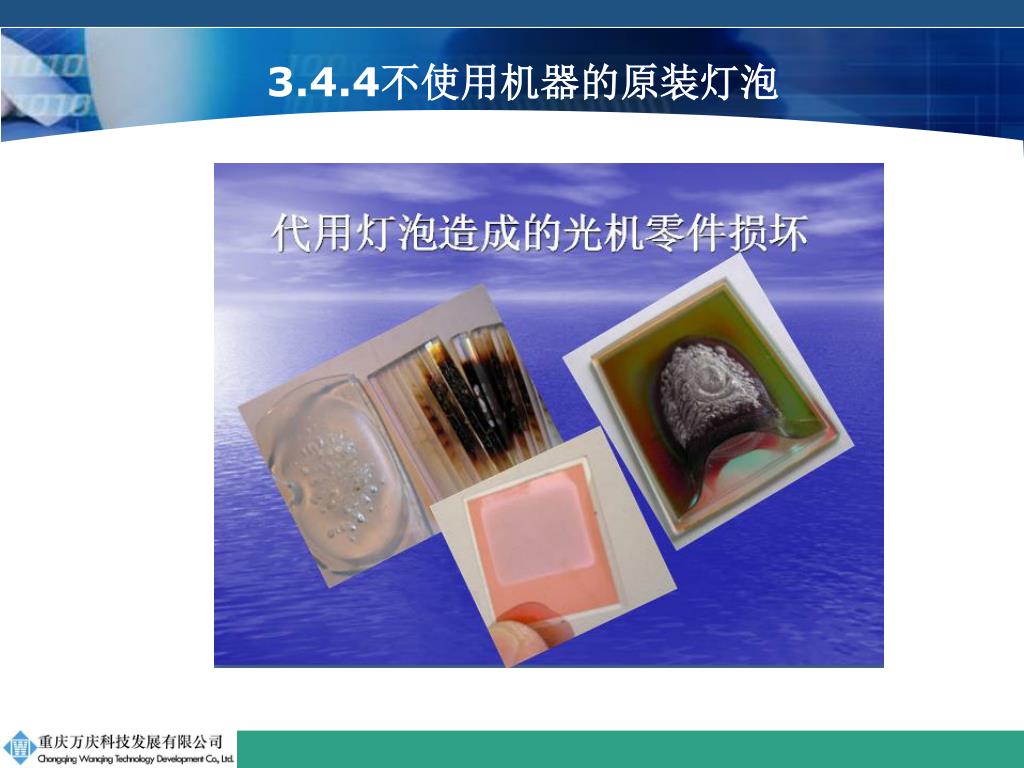

37. 3.4.4不使用机器的原装灯泡

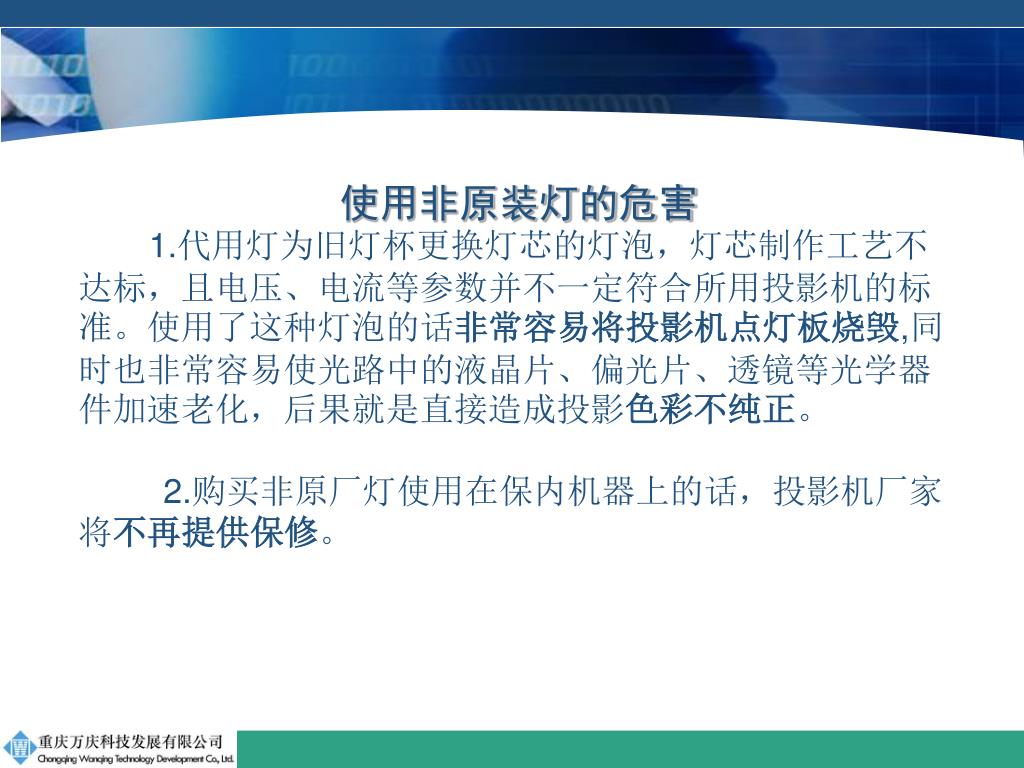

38. 使用非原装灯的危害 1.代用灯为旧灯杯更换灯芯的灯泡，灯芯制作工艺不达标，且电压、电流等参数并不一定符合所用投影机的标准。使用了这种灯泡的话非常容易将投影机点灯板烧毁,同时也非常容易使光路中的液晶片、偏光片、透镜等光学器件加速老化，后果就是直接造成投影色彩不纯正。 2.购买非原厂灯使用在保内机器上的话，投影机厂家将不再提供保修。

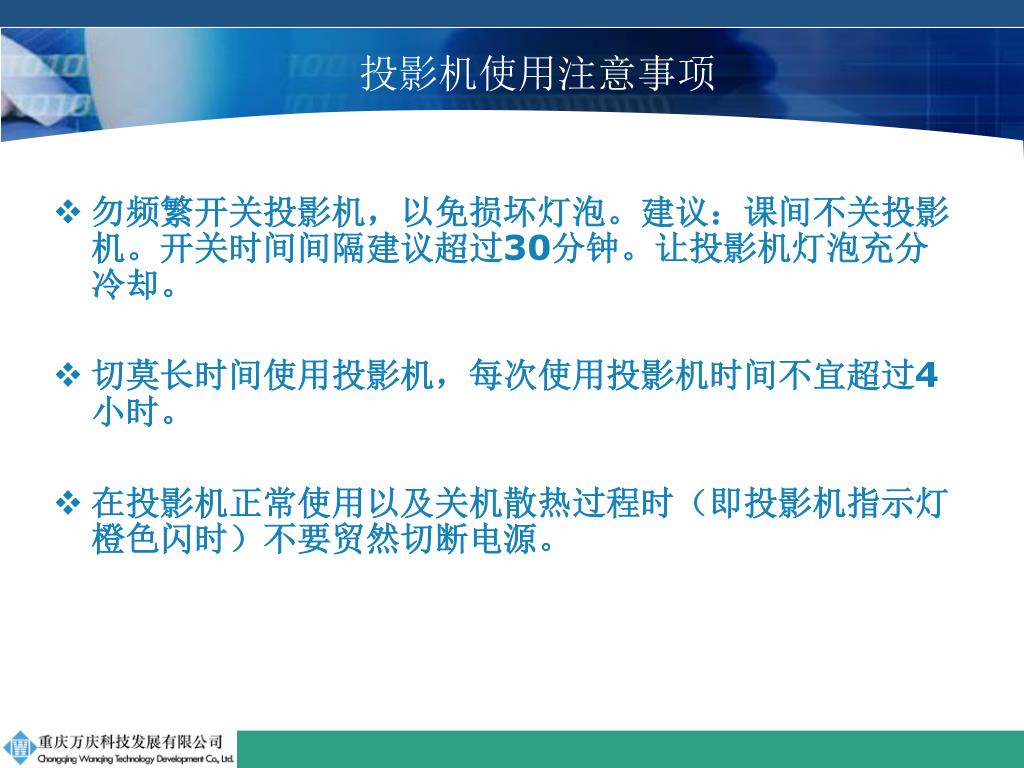

39. 投影机使用注意事项 • 勿频繁开关投影机，以免损坏灯泡。建议：课间不关投影机。开关时间间隔建议超过30分钟。让投影机灯泡充分冷却。 • 切莫长时间使用投影机，每次使用投影机时间不宜超过4小时。 • 在投影机正常使用以及关机散热过程时（即投影机指示灯橙色闪时）不要贸然切断电源。

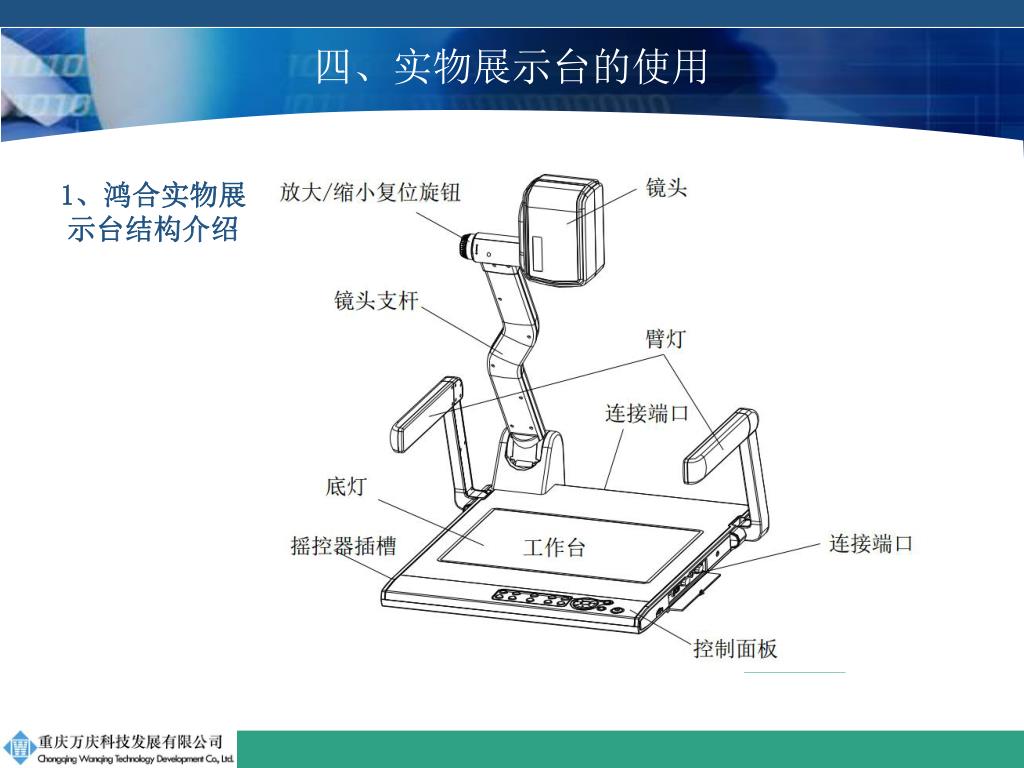

40. 四、实物展示台的使用 1、鸿合实物展示台结构介绍 镜头 镜头支杆 臂灯 连接端口 底灯 遥控器插槽 连接端口 控制面板

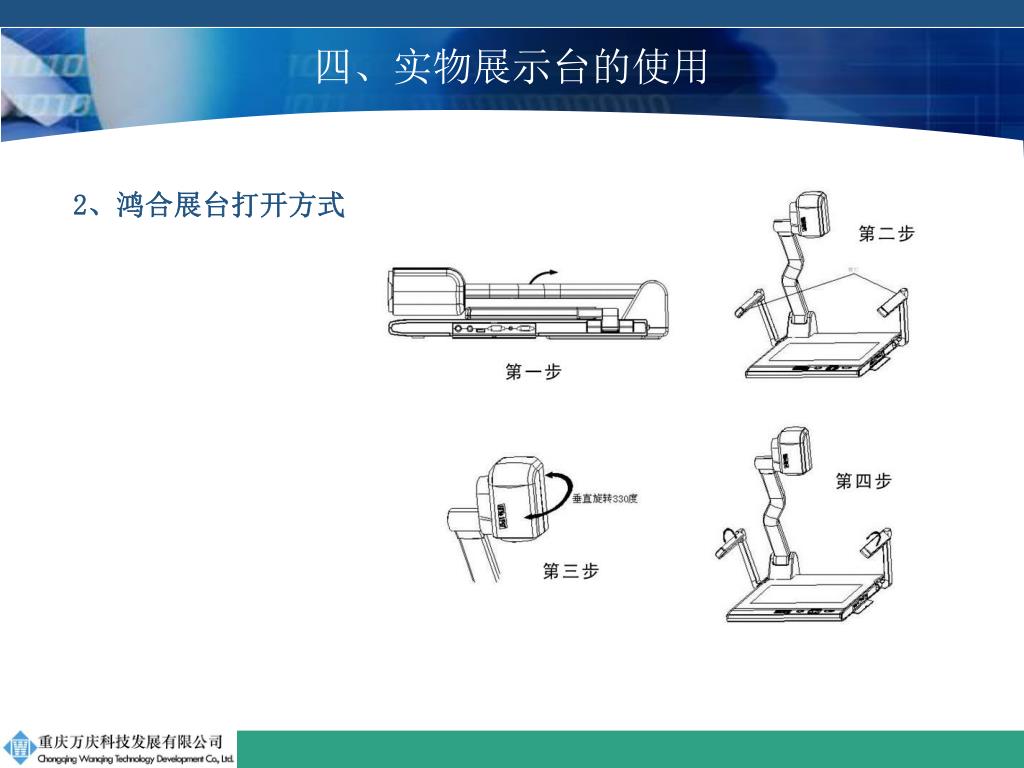

41. 四、实物展示台的使用 2、鸿合展台打开方式

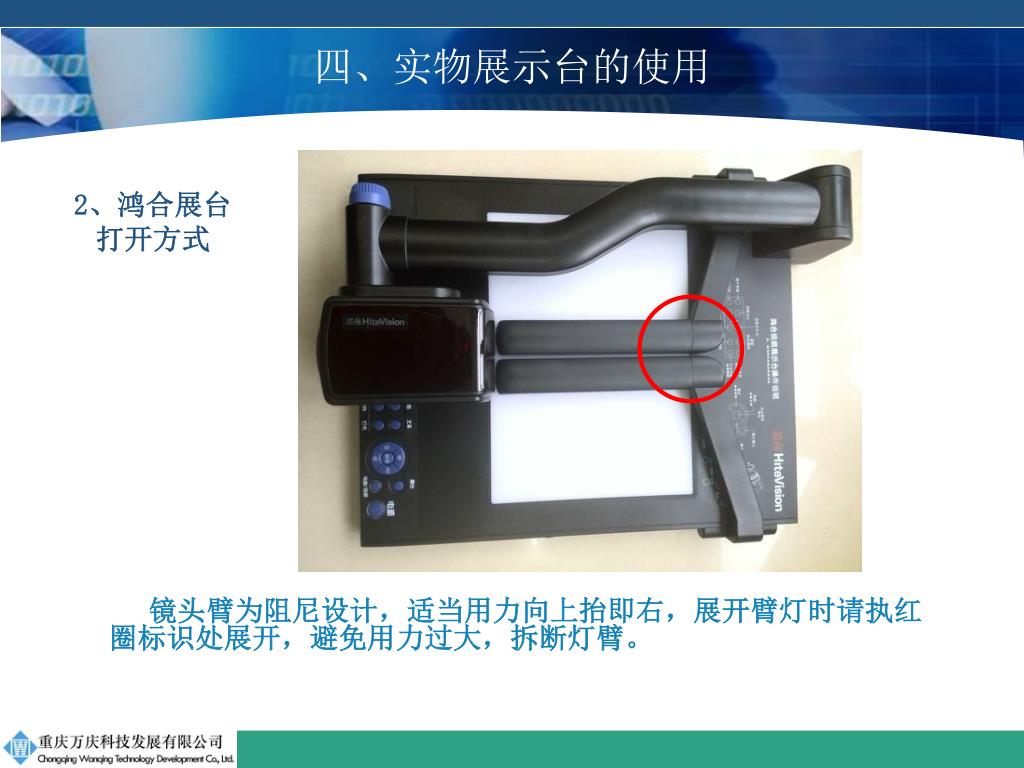

42. 四、实物展示台的使用 镜头臂为阻尼设计，适当用力向上抬即右，展开臂灯时请执红圈标识处展开，避免用力过大，拆断灯臂。 2、鸿合展台打开方式

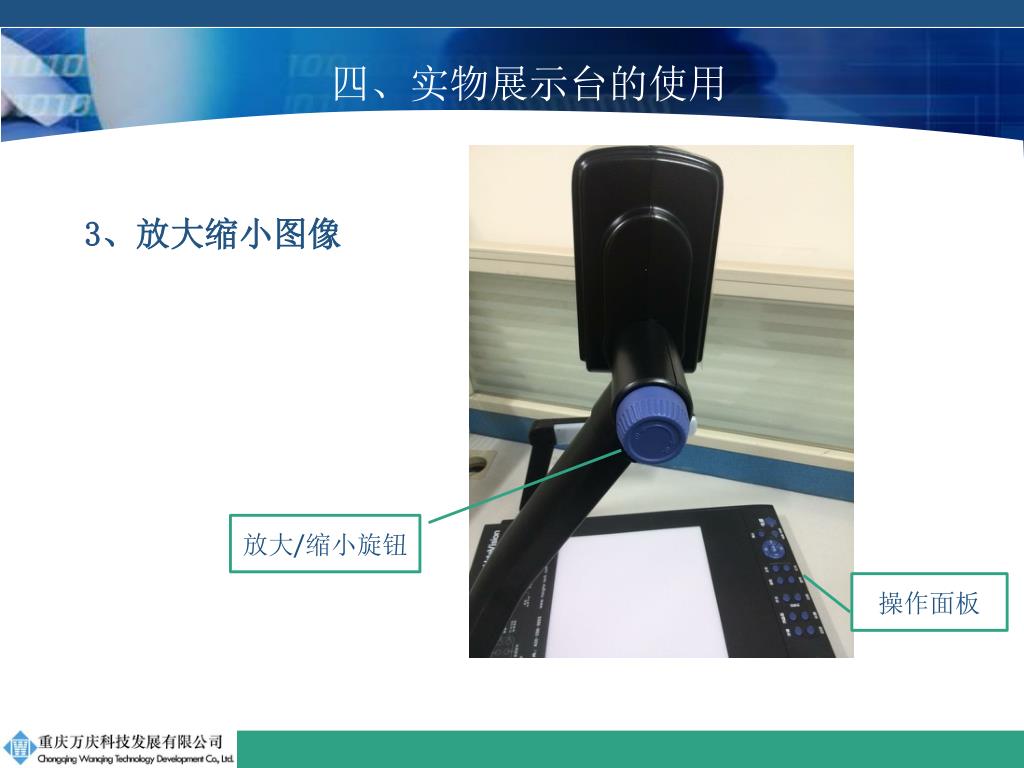

43. 四、实物展示台的使用 3、放大缩小图像 放大/缩小旋钮 操作面板

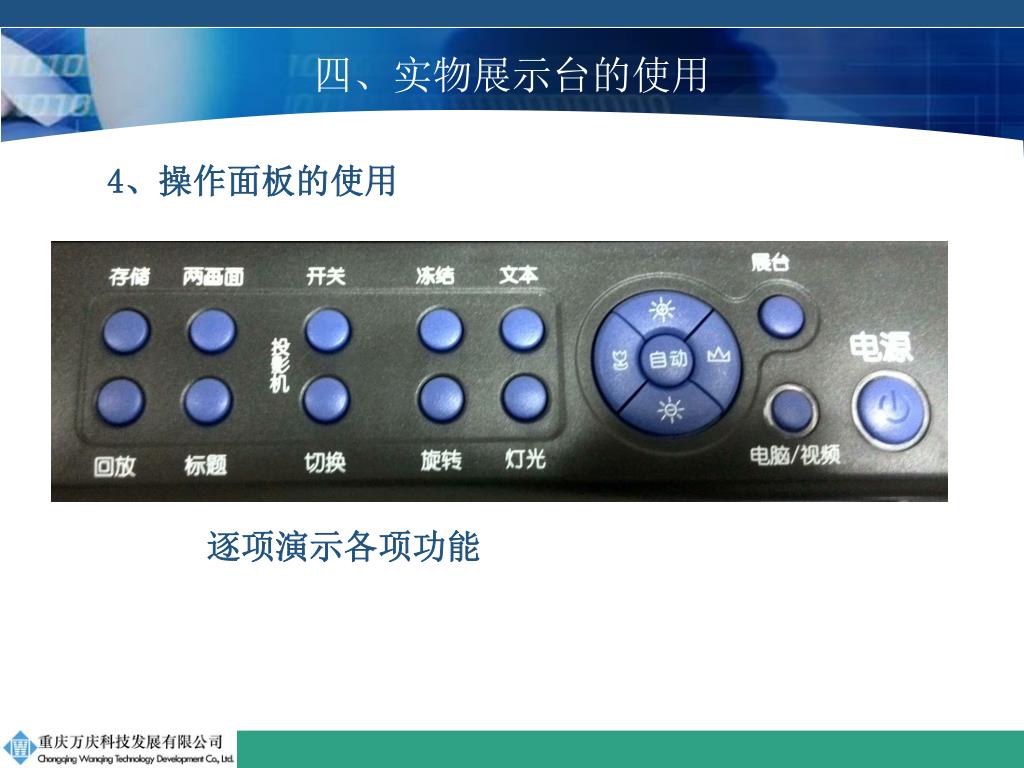

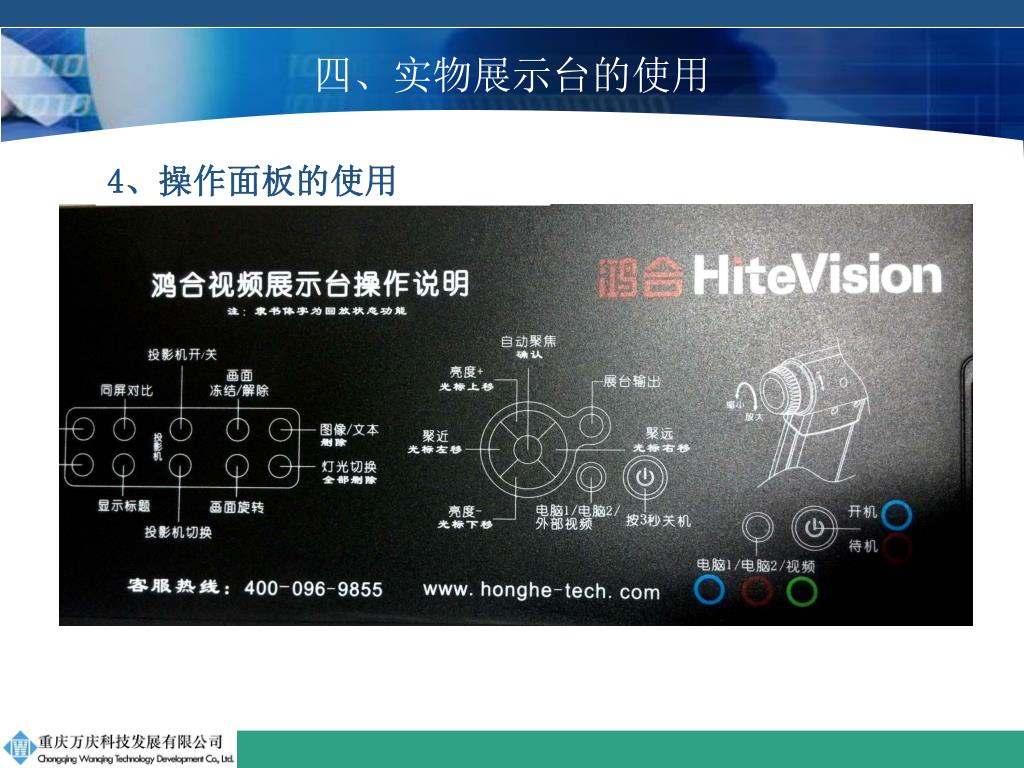

44. 四、实物展示台的使用 4、操作面板的使用 逐项演示各项功能

45. 四、实物展示台的使用 4、操作面板的使用

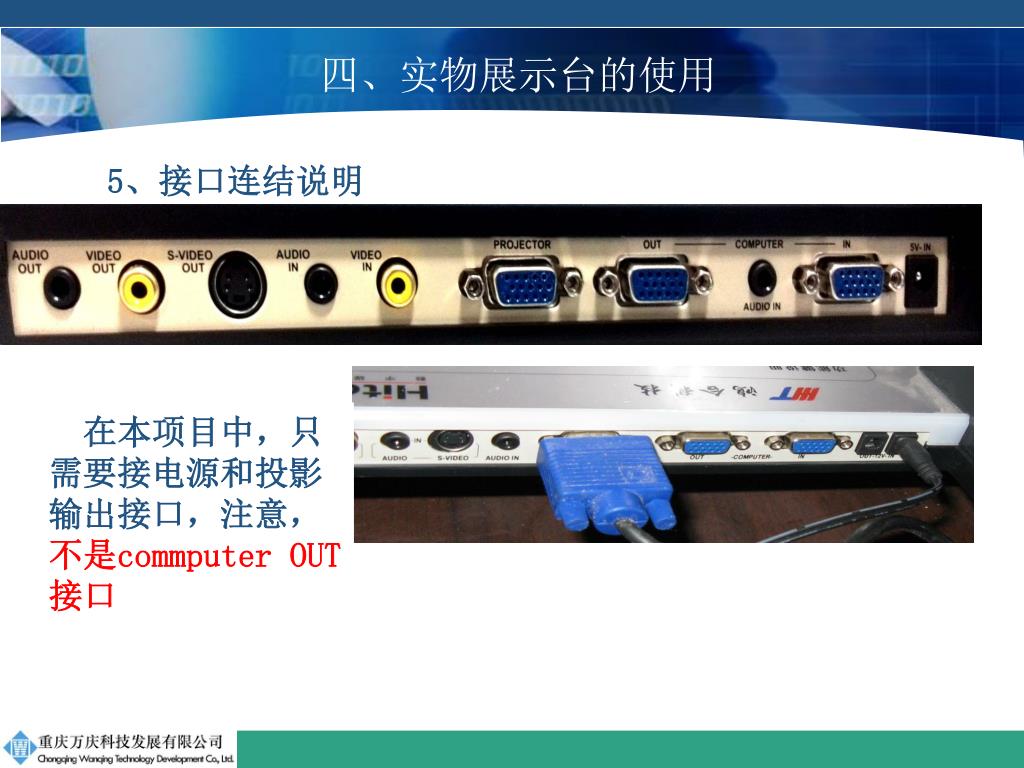

46. 四、实物展示台的使用 5、接口连结说明 在本项目中，只需要接电源和投影输出接口，注意，不是commputer OUT接口

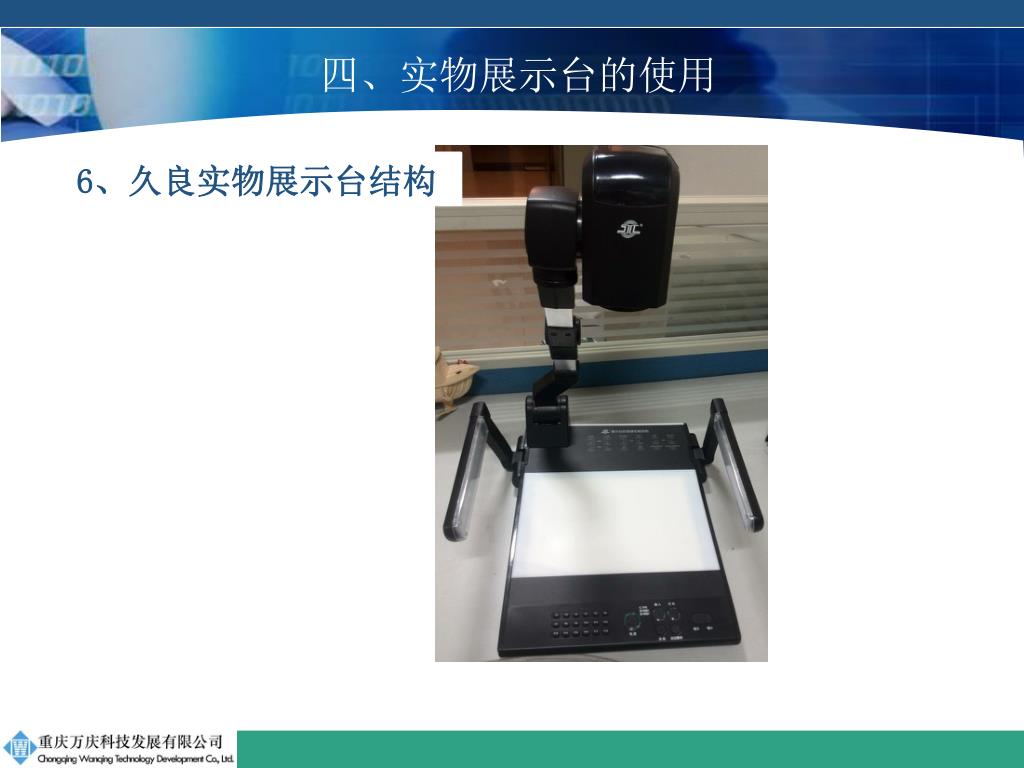

47. 四、实物展示台的使用 6、久良实物展示台结构

48. 四、实物展示台的使用 久良实物展示台操作面板及功能说明

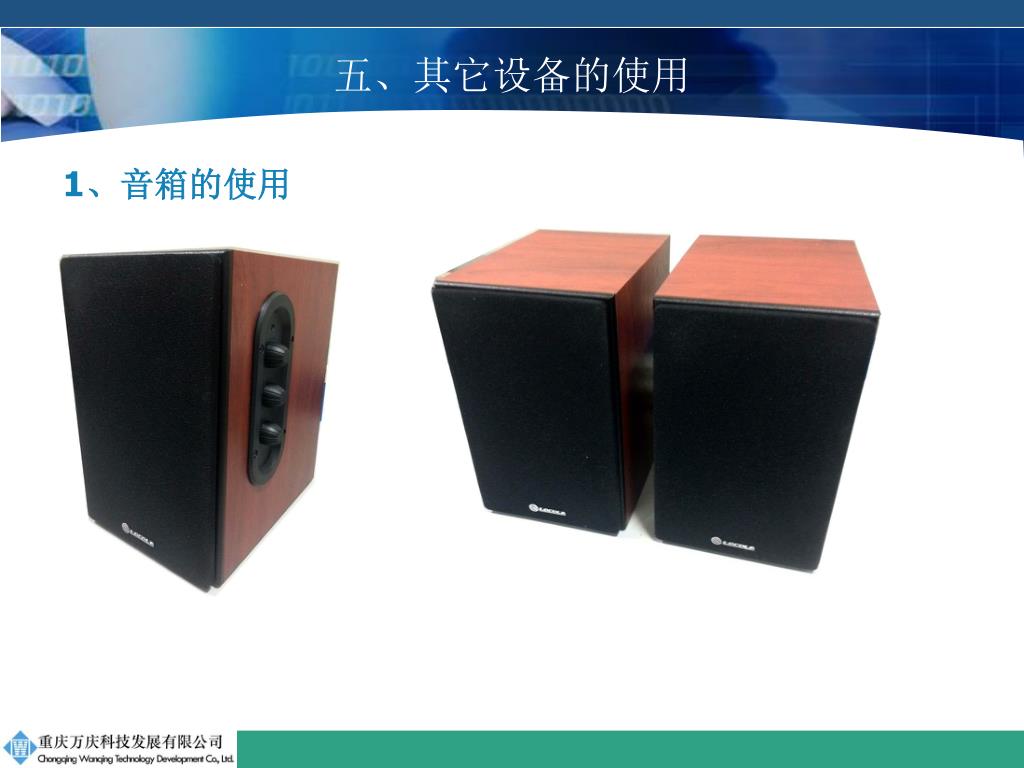

49. 五、其它设备的使用 1、音箱的使用

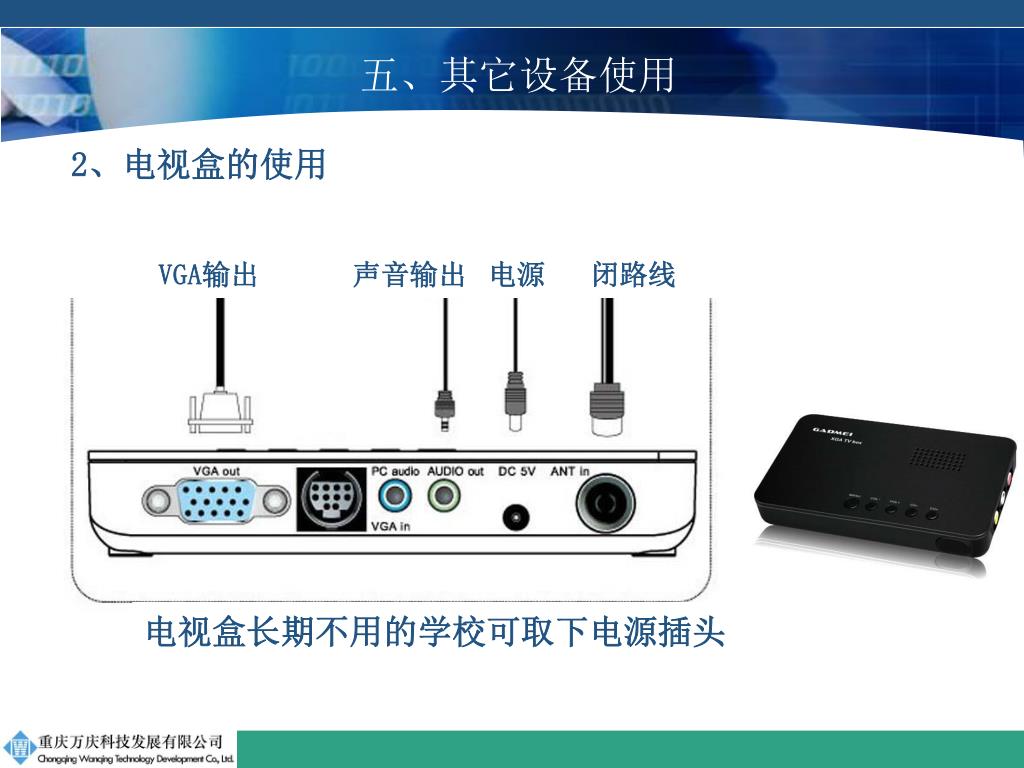

50. 五、其它设备使用 2、电视盒的使用 VGA输出 声音输出 电源 闭路线 电视盒长期不用的学校可取下电源插头
