要正确使用电动机，必须要看懂铭牌。今以 Y132M-4 型电动机为例，来说明铭牌上各个数据的意义。

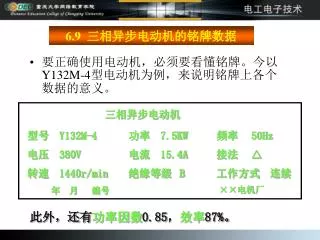

三相异步电动机. 型号. Y132M-4. 功率. 7.5KW. 频率. 50Hz. 电压. 380V. 电流. 15.4A. 接法. △. 转速. 1440r/min. 绝缘等级. B. 工作方式. 连续. ×× 电机厂. 年 月 编号. 6.9 三相异步电动机的铭牌数据. 要正确使用电动机，必须要看懂铭牌。今以 Y132M-4 型电动机为例，来说明铭牌上各个数据的意义。. 此外，还有 功率因数 0.85 ， 效率 87% 。. Y 132 M - 4. 磁极数. 三相异步电动机. 机座长度代号.

rhona
Download Presentation

要正确使用电动机，必须要看懂铭牌。今以 Y132M-4 型电动机为例，来说明铭牌上各个数据的意义。

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 三相异步电动机 型号 Y132M-4 功率 7.5KW 频率 50Hz 电压 380V 电流 15.4A 接法 △ 转速 1440r/min 绝缘等级 B 工作方式 连续 ××电机厂 年 月 编号 6.9 三相异步电动机的铭牌数据 • 要正确使用电动机，必须要看懂铭牌。今以Y132M-4型电动机为例，来说明铭牌上各个数据的意义。 此外，还有功率因数0.85，效率87%。

  2. Y 132 M - 4 磁极数 三相异步电动机 机座长度代号 机座中心高 一、型号 • 为了适应不同用途和不同工作环境的需要，电动机制成不同的系列，每种系列用各种型号表示。 型号说明： （S-短机座；M-中机座；L-长机座）

  3. 汉字意义 产品名称 老代号 新代号 异步电动机 Y 异 J、JO 异绕 绕线式异步电动机 YR JR、JRO 防爆型异步电动机 YB 异爆 JB、JBO 高起动转矩异步电动机 JQ、JQO YQ 异起 异步电动机产品名称代号

  4. U1 U1 W2 U2 W2 U2 W1 V2 W1 V1 V2 V1 W2 U2 V2 W2 U2 V2 U1 U1 V1 V1 W1 W1 2、接法 接电源 接电源

  5. 3、电压 • 铭牌上所标的电压值是指电动机在额定运行时定子绕组上应加的线电压。 4、电流 • 铭牌上所标的电流值是指电动机在额定运行时定子绕组的线电流。 5、功率与效率 • 铭牌上所标的功率值是指电动机在额定运行时轴上输出的机械功率值。所谓效率就是输出功率与输入功率的比值。 6、功率因数 • 因为电动机是电感性负载，定子相电流比相电压滞后一个角。cos 就是功率因数。

  6. 7、转速 • 由于生产机械对转速的要求不同，需要生产不同磁极数的异步电动机，因此有不同的转速等级。最常用的是四个级的（n0=1500r/min)。 8、绝缘等级 • 绝缘等级是按电动机绕组所用的绝缘材料在使用时容许的极限温度来分级的。所谓极限温度，是指电动机绝缘结构中最热点的最高容许温度。 绝缘等级 极限温度（0C） 105 A 120 E 130 B
