  1. 第5章指令系统 第二部分 计算机教学实验中心

  2. 三、逻辑运算和移位类 与 或 非 异或 逻辑运算 移位操作 逻辑移位 算术移位 非循环移位 循环移位 不带进位位的移位 带进位位的移位

  3. 1.逻辑运算 • 逻辑运算指令对操作数的要求大多与MOV指令相同。“非”运算指令要求操作数不能是立即数； • 除“非”运算指令外，其余指令的执行都会使标志位OF=CF=0

  4. “与”指令 • 格式： AND OPRD1，OPRD2 • 操作： 两操作数按位相“与”，结果送目标地 址

  5. “与”指令的应用 • 实现两操作数相与的运算； • 使目标操作数的某些位不变，某些位清零； • 在操作数不变的情况下使CF和OF清零。

  6. “与”指令的应用 • AND BL，[BX] • AND AL，0FH • AND AX，AX

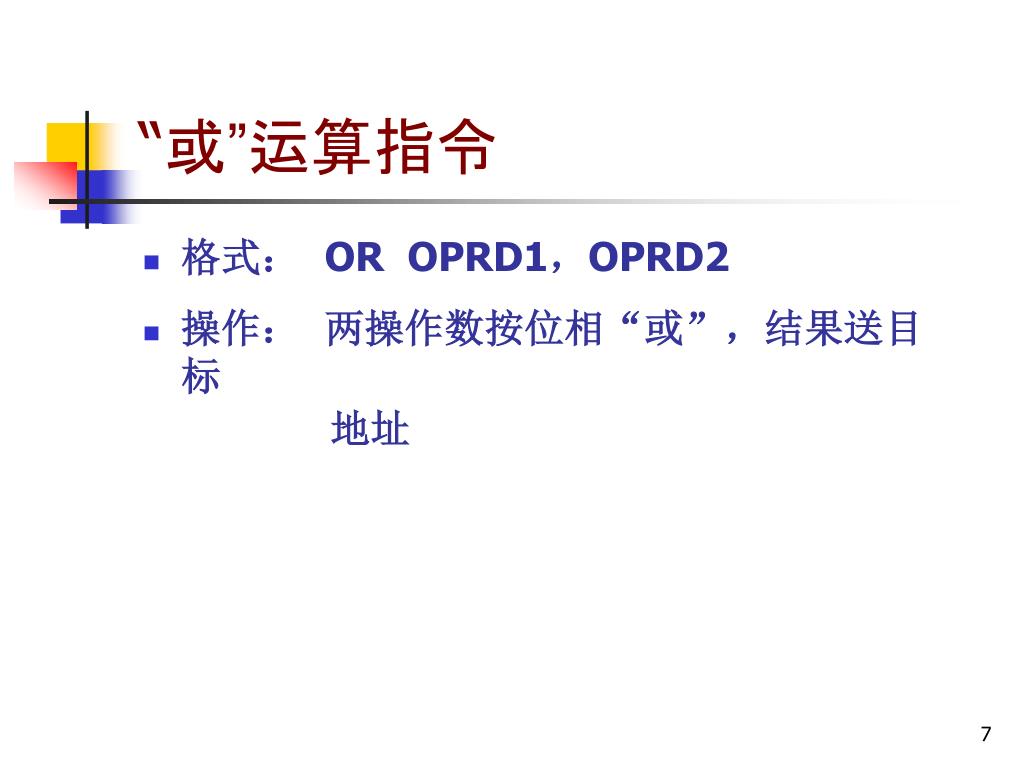

  7. “或”运算指令 • 格式： OR OPRD1，OPRD2 • 操作： 两操作数按位相“或”，结果送目标 地址

  8. “或”运算指令的应用 • 实现两操作数相“或”的运算； • 使某些位不变，某些位置“1” • 在不改变操作数的情况下使OF=CF=0

  9. 应用程序例 OR AX，[DI] OR CL，0FH OR AX，AX OR AL，AL JPE GOON OR AL，80H GOON：…. 将一个二进制数9变为字符‘9’ 偶校验转移 （PF=1） ？

  10. “非”运算指令 • 格式：NOT OPRD • 操作：操作数按位取反再送回原地址 • 指令中的操作数不能是立即数 • 指令的执行对标志位无影响 • 例：NOT BYTE PTR[BX]

  11. “异或”运算指令 • 格式： XOR OPRD1，OPRD2 • 操作： 两操作数相“异或”，结果送目标 地址 • 两操作数自身相异或，结果 XOR AX，AX

  12. “测试”指令 • 格式： TEST OPRD1，OPRD2 • 操作： 执行“与”运算，但运算的结果不 送回目标地址。 • 应用： 常用于测试某些位的状态

  13. “测试”指令例 • 从地址为38F0H的端口中读入一个字节数，如果该数的bit1位为1，则可从38FEH端口将DATA为首地址的一个字输出，否则就不能进行数据传送。 编写相应的程序段。

  14. “测试”指令例 开 始 测试bit1位状态 取待输出数的偏移地址 N Bit1=1？ Y 取输入口地址 取输出口地址 读入状态字 输出一个字

  15. “测试”指令例 LEA SI，DATA MOV DX，38F0H WATT：IN AL，DX TEST AL，02H JZ WATT ；ZF=1转移 MOV DX，38FEH MOV AX，[SI] OUT DX，AX

  16. 2.移位指令 • 非循环移位指令 • 循环移位指令 • 注： 移动一位时由指令直接给出；移动两位及以上，则移位次数由CL指定。

  17. 非循环移位指令 • 逻辑左移 • 算术左移 • 逻辑右移 • 算术右移

  18. 算术左移和逻辑左移 • 格式： SAL OPRD，1 SAL OPRD，CL SHL OPRD，1 SHL OPRD，CL 有符号数 无符号数 逻辑左移 移动一位后，若CF与最高不相等，则OF=1；否则OF=0

  19. 逻辑右移 • 格式： SHR OPRD，I SHR OPRD，CL 无符号数的右移 0 CF 移动一位后，若次高位与最高位不相等，则OF=1；否则OF=0

  20. 算术右移 • 格式： SAR OPRD，I SAR OPRD，CL 有符号数的右移 CF

  21. 非循环移位指令的应用 • 左移可实现乘法运算 • 右移可实现除法运算 见教材p198例

  22. 循环移位指令 左移 ROL 右移 ROR 不带进位位的循环移位 带进位位的循环移位 循环移位指令的格式、对操作数的要求与非循环移位指 令相同 左移 RCL 右移 RCR

  23. 不带进位位的循环移位 CF CF

  24. 带进位位的循环移位 CF CF

  25. 循环移位指令的应用 • 用于对某些位状态的测试； • 高位部分和低位部分的交换； • 与非循环移位指令一起组成32位或更长字长数的移位。

  26. 程序例 PUSH CX MOV CL,4 SHR AL,CL OR AL,30H MOV [DI],AL INC DI INC SI POP CX DEC CX JNZ BBB HLT MOV SI,1000H MOV DI,3000H MOV CX,4 BBB：MOV AL,[SI] MOV BL,AL AND AL,0FH OR AL,30H MOV [DI],AL INC DI MOV AL,BL 程序 功能？

  27. 程序功能 • 将1000H开始存放的四个压缩BCD码转换为ASCII码存放在3000H开始的单元中去。 ┇ 12H 1000H 34H 56H 78H ┇ 3000H ┇

  28. 四、串操作指令 • 针对数据块或字符串的操作； • 可实现存储器到存储器的数据传送； • 待操作的数据串称为源串，目标地址称为目标串。

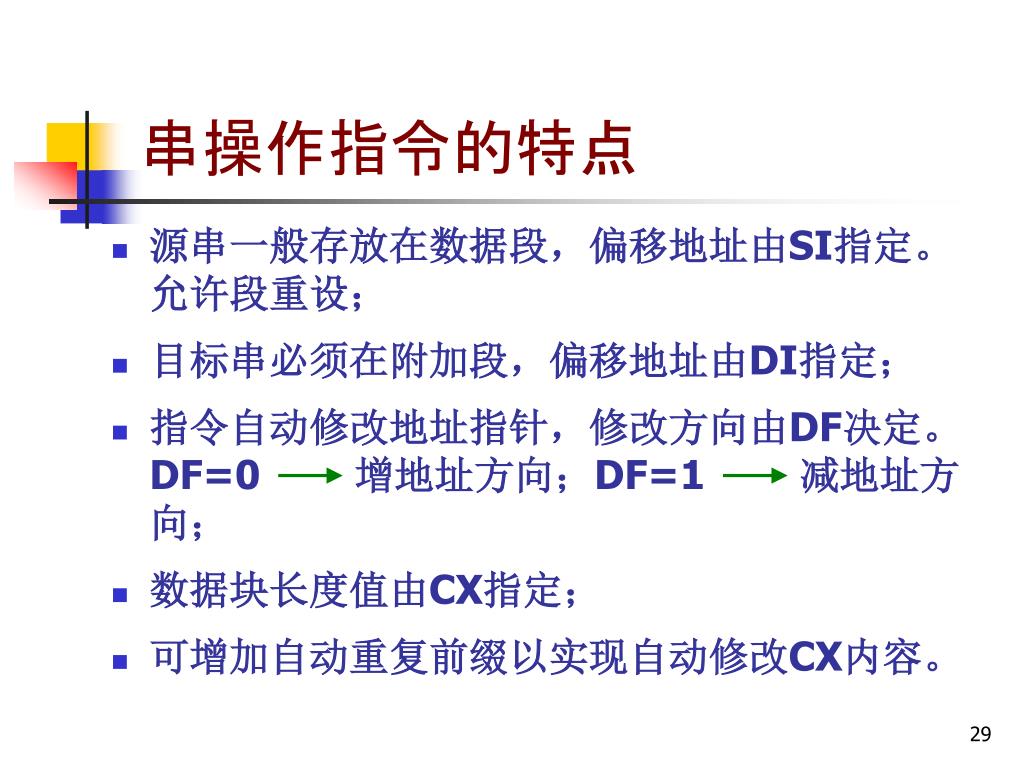

  29. 串操作指令的特点 • 源串一般存放在数据段，偏移地址由SI指定。允许段重设； • 目标串必须在附加段，偏移地址由DI指定； • 指令自动修改地址指针，修改方向由DF决定。DF=0 增地址方向；DF=1 减地址方向； • 数据块长度值由CX指定； • 可增加自动重复前缀以实现自动修改CX内容。

  30. 串操作指令流程 取源串地址 传送一个字节或字 取目标串地址 修改地址指针 设串长度 修改串长度值 传送完否？

  31. 重复前缀 • REP 无条件重复 • REPE 相等重复 • REPZ 为零重复 • REPNE 不相等重复 • REPNZ 不为零重复 CX≠0 重复 CX≠0ZF=1 条件重复 CX≠0ZF=0

  32. 串操作指令 • 串传送 MOVS • 串比较 CMPS • 串扫描 SCAS • 串装入 LODS • 串送存 STOS

  33. 串传送指令 • 格式： MOVS OPRD1，OPRD2 MOVSB MOVSW 指令用于实现数据块的传送，常与无条件重复前缀连用。

  34. 串传送指令 • 对比用MOV指令和MOVS指令实现将200个字节数据从内存的一个区域送到另一个区域的程序段。

  35. 串传送指令例 • 用串传送指令实现200个字节数据的传送： LEA SI，MEM1 LEA DI，MEM2 MOV CX，200 CLD REP MOVSB HLT

  36. 串比较指令 • 格式： CMPS OPRD1，OPRD2 CMPSB CMPSW • 该指令用于两个数据块或两个字符串之间的比较； • 常与条件重复前缀连用，指令的执行不改变操作数，仅影响标志位。

  37. 串比较指令例 • 测试上例中200个字节数据是否传送正确： LEA SI，MEM1 LEA DI，MEM2 MOV CX，200 CLD REPE CMPSB JZ STOP DEC SI MOV AL，[SI] MOV BX，SI STOP：HLT

  38. 串扫描指令 • 格式： SCAS OPRD SCASB SCASW • 指令执行：AX（或AL）- OPRD • 该指令常用于在某个区域中寻找关键字。 目 标 操作数

  39. 串装入指令 • 格式： LODS OPRD LODSB LODSW • 操作：对字节： AL ([DS:SI]) 对 字： AX ([DS:SI]) 源操作数

  40. 串装入指令 • 用于将内存某个区域的数据串依次装入累加器，以便显示或输出到接口。 • LODS指令一般不加重复前缀。

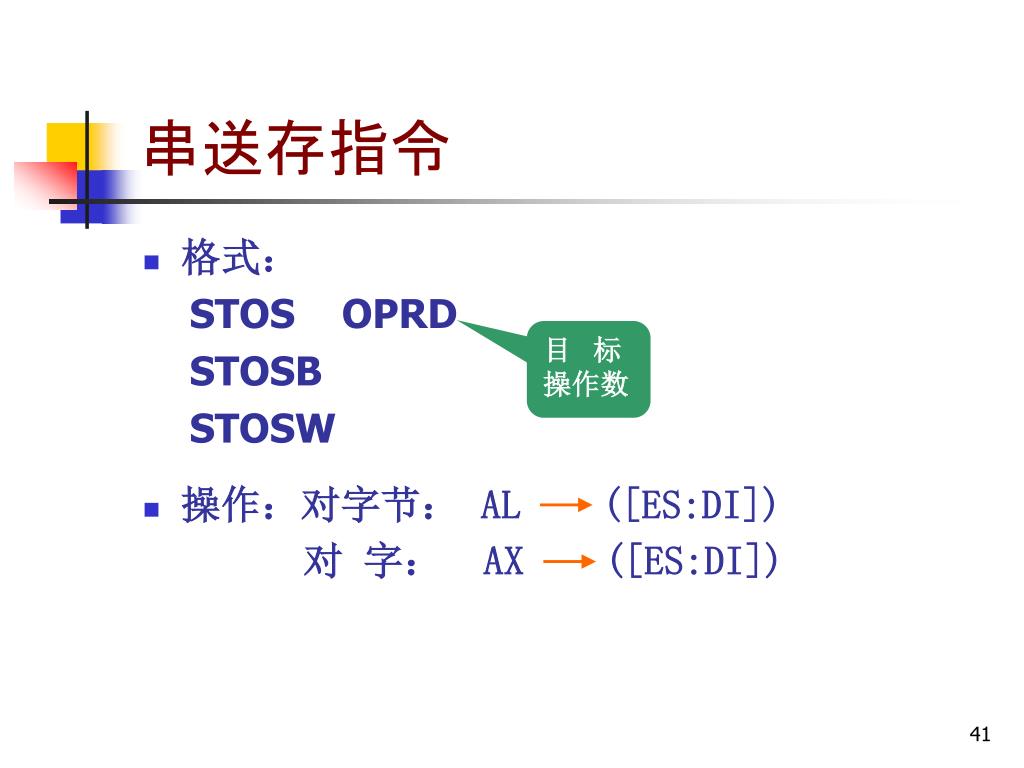

  41. 串送存指令 • 格式： STOS OPRD STOSB STOSW • 操作：对字节： AL ([ES:DI]) 对 字： AX ([ES:DI]) 目 标 操作数

  42. 串送存指令的应用 • 将内存某个区域清零 开始 0送累加器AL 区域首地址送ES：DI 执行串送存指令 串长度送CX 置方向标志DF

  43. 五、程序控制指令 • 转移指令 • 循环控制 • 过程调用 • 中断控制

  44. 1.转移指令 • 无条件转移指令 无条件转移到目标地址，执行新的指令 • 有条件转移指令 在具备一定条件的情况下转移到目标地址

  45. 转移指令的转移原理 • 通过修改代码段寄存器CS及指令指针IP的内容，使程序改变顺序执行的模式，转到新的目标地址执行。

  46. 无条件转移指令 • 指令格式： JMP OPRD • 无条件转移的目标地址可以是在当前代码段，也可在另一代码段

  47. 无条件转移指令 • 段内转移——目标地址与JMP指令在同一代码段 • 转移方式： 直接转移——指令中直接给出转移的目标地址 间接转移——由指令中的寄存器或存储器间接给出转移 目标地址

  48. 无条件段内转移 • 直接转移： JMP Lable • 转移目标地址： 段基地址不变； 偏移地址=当前IP+位移量 近地址标号 ┇ JMP 位移量 代码段 ┇ Label ┇

  49. 无条件段内转移 ┇ • 间接转移： JMP BX JMP WORD PTR[BX] JMP 代码段 ┇ 指令码 IP ┇ BX=1200 数据段 XXH XXH ┇

  50. 无条件段间转移 • 直接转移： JMP FAR Lable ┇ JMP 代码段1 XXH IP XXH 远地址标号 XXH CS XXH ┇ 代码段2 Label ┇
