PLC 应用技术. 第八章 PLC 通信功能及应用. 本章主要内容. 8.1 S7-200 系列 PLC 的通信协议及通信指令 8.2 PLC 与变频器之间的通信 8.3 计算机 / 文本显示器 / 人机界面在 PLC 网络中的作用 8.4 通信功能上机实践 (略 ). 本章学习目标. 了解内容: 了解计算机、文本显示器、人机界面在 S7-200 系列 PLC 网络中的作用及 PLC 与变频器通信的实现方法 ; 理解内容: 理解 S7-200 系列 PLC 自由端口通信协议的含义及实现方法; 掌握内容:
E N D
PLC应用技术 第八章 PLC通信功能及应用

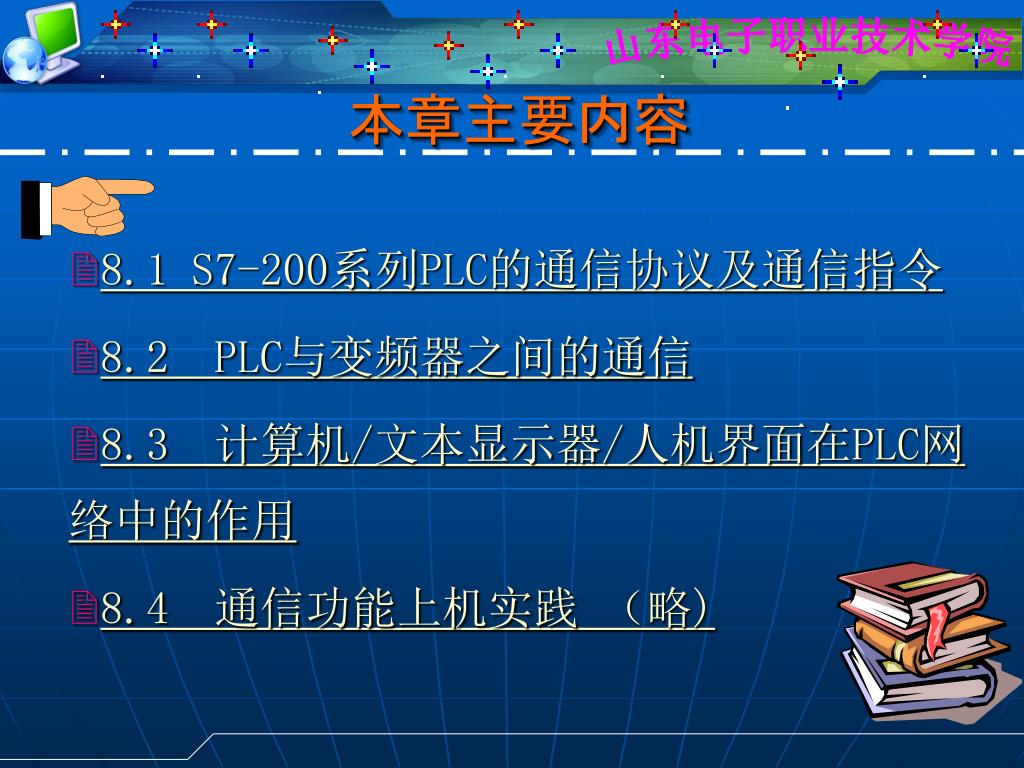

本章主要内容 8.1 S7-200系列PLC的通信协议及通信指令 8.2PLC与变频器之间的通信 8.3 计算机/文本显示器/人机界面在PLC网络中的作用 8.4 通信功能上机实践 (略)

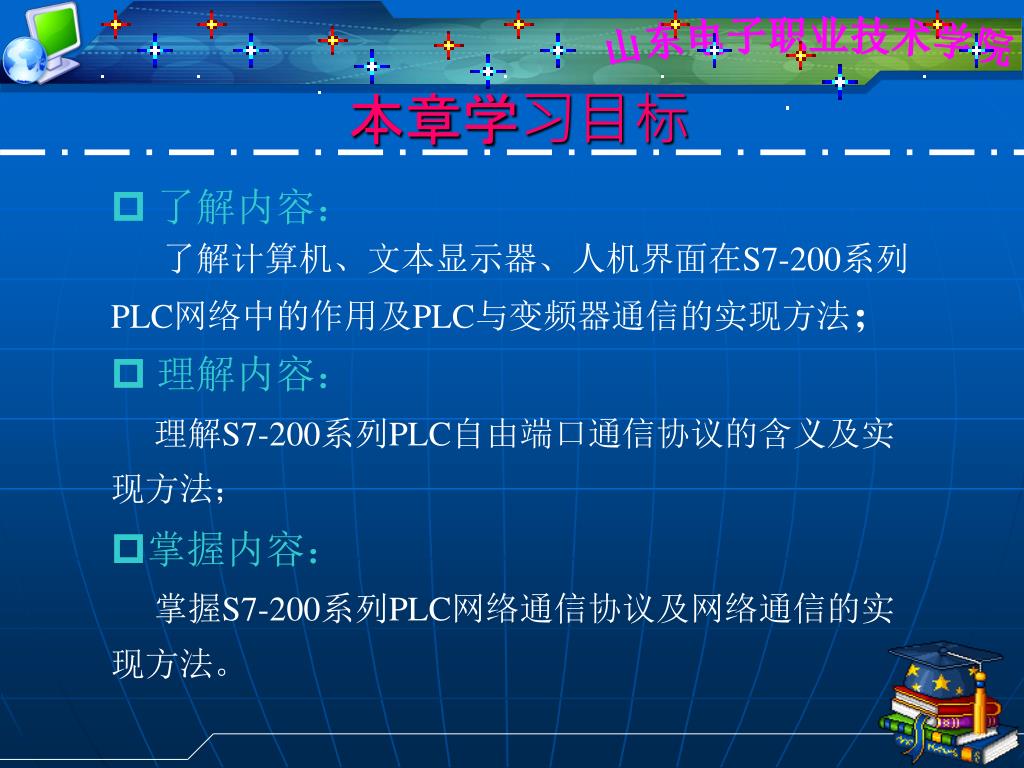

本章学习目标 • 了解内容: • 了解计算机、文本显示器、人机界面在S7-200系列PLC网络中的作用及PLC与变频器通信的实现方法; • 理解内容: 理解S7-200系列PLC自由端口通信协议的含义及实现方法; • 掌握内容: 掌握S7-200系列PLC网络通信协议及网络通信的实现方法。

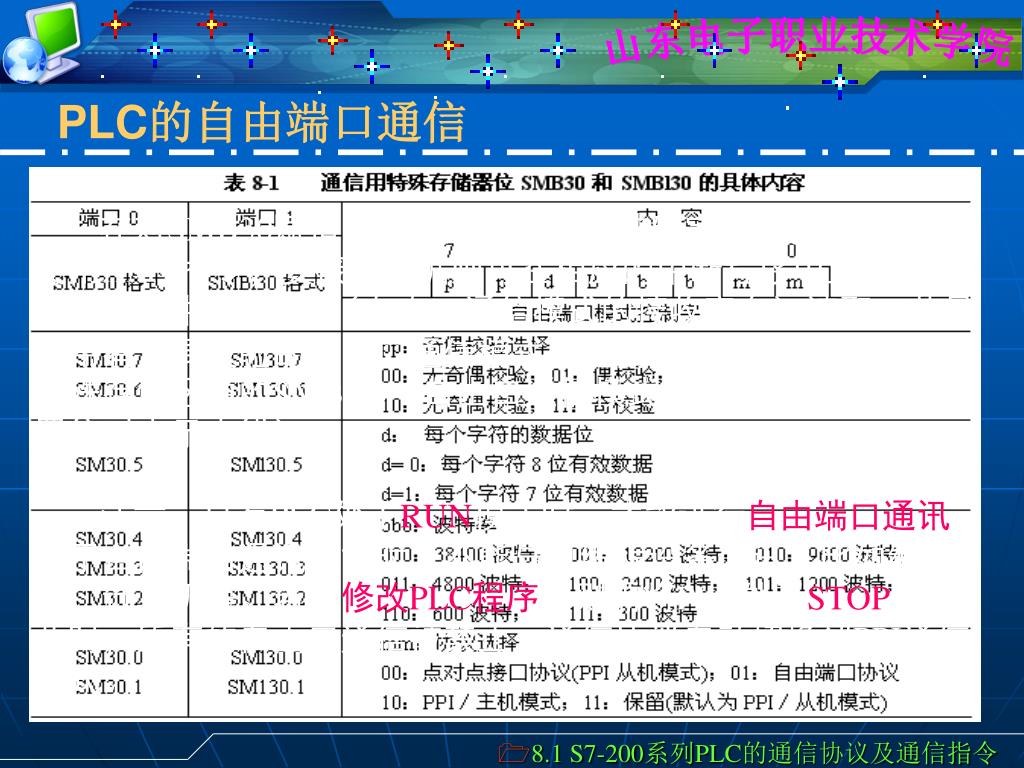

PLC的自由端口通信 定 义 : S7-200系列PLC的串行通信口可以由用户程序来控制,这种由用户程序控制的通信方式称为自由端口通信模式。利用自由口模式,可以实现用户定义的通信协议,可以同多种智能设备进行通信。当选择自由端口通信模式时,用户程序可通过发送/接收中断、发送/接收指令来控制串行通信口的操作。通讯所使用的波特率、奇偶校验以及数据位数等由特殊存储器位SMB30(对应端口0)和SMBl30(对应端口1)来设定。特殊存储器位SMB30和SMB130的具体内容如表8-1所示。 • 8.1 S7-200系列PLC的通信协议及通信指令
PLC的自由端口通信 在对SMB30赋值之后,通信模式就被确定。要发送数据则使用XMT指令;要接收数据则可在相应的中断程序中直接从特殊存储区中的SMB2(自由口通信模式的接收寄存)读取。若是采用有奇偶校验的自由口通信模式,还需在接收数据之前检查特殊存储区中的SMB3.0(自由口通信模式奇偶校验错误标志位,置位时表示出错)。 注意:只有PLC处于RUN模式时,才能进行自由端口通讯。处于自由端口通讯模式时,不能与可编程设备通讯,比如编程器、计算机等。若要修改PLC程序,则需将PLC处于STOP方式。此时,所有的自由口通信被禁止,通信协议自动切换到PPI通信模式。 • 8.1 S7-200系列PLC的通信协议及通信指令

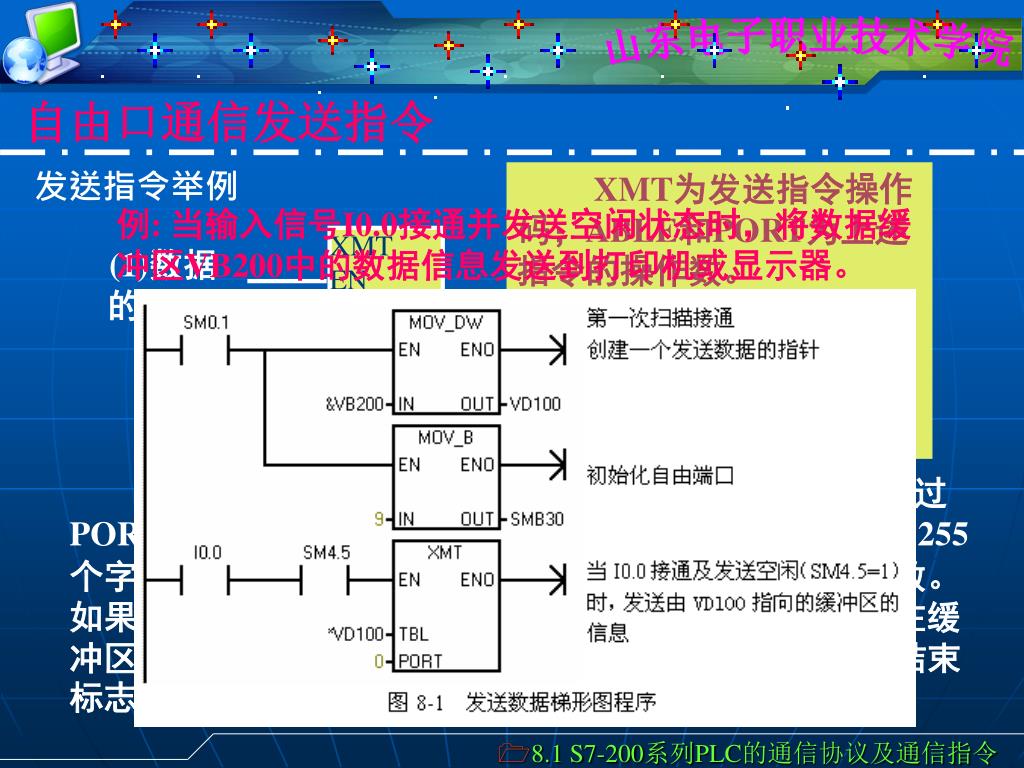

XMT为发送指令操作码;ABLE和PORT为上述指令的操作数。 TABLE指定数据缓冲区中第一个字节(设定应发送的字节数),;PORT指定通讯端口,可取0或1。 XMT EN TABLE PORT (1)数据的发送 XMT TABLE,PORT 自由口通信发送指令 发送指令举例 例: 当输入信号I0.0接通并发送空闲状态时,将数据缓冲区VB200中的数据信息发送到打印机或显示器。 发送指令XMT把TABLE指定的数据缓冲区的内容通过PORT指定的串行口发送出去。数据缓冲区内最多可容纳255个字符,其中缓冲区中第一个字节用于设定发送的字节数。如果指定发送结束事件与某个中断服务程序相关联,则在缓冲区内最后一个字符发送后会产生中断。通过监控发送结束标志SM4.5可以不用中断方式而将信息发送出去。 • 8.1 S7-200系列PLC的通信协议及通信指令

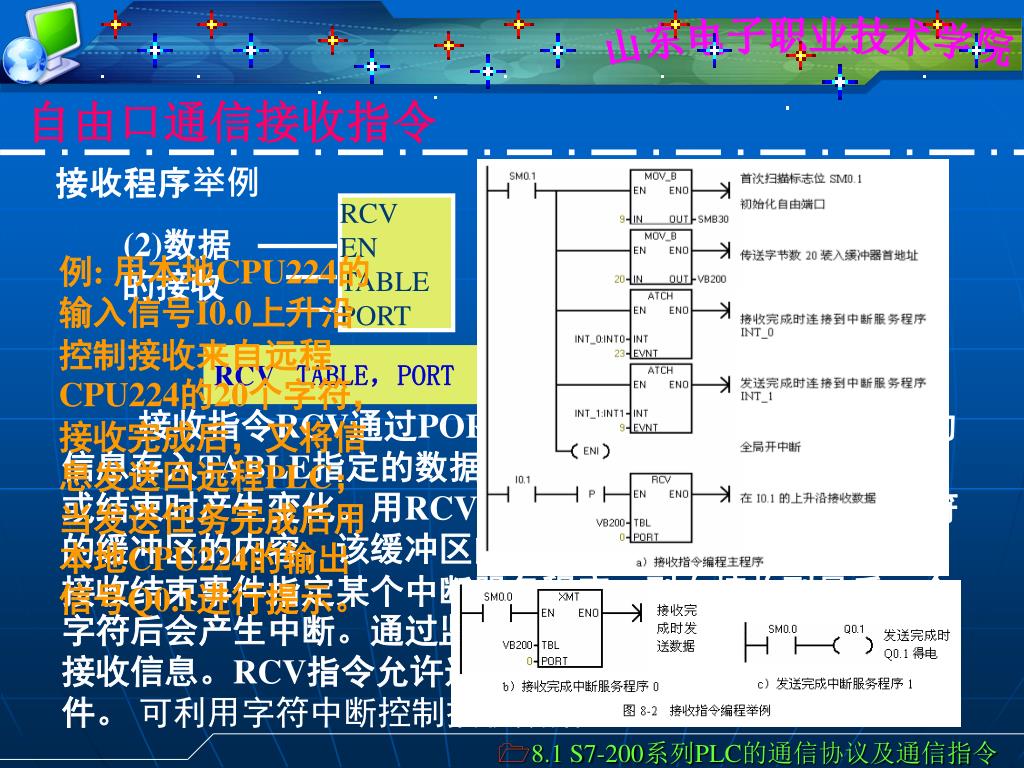

RCV为接收指令操作码;TABLE和PORT为上述指令的操作数。 TABLE指定数据缓冲区中第一个字节(设定应发送的字节数),;PORT指定通讯端口,可取0或1。 RCV EN TABLE PORT (2)数据的接收 RCV TABLE,PORT 自由口通信接收指令 接收程序举例 例:用本地CPU224的输入信号I0.0上升沿控制接收来自远程CPU224的20个字符,接收完成后,又将信息发送回远程PLC;当发送任务完成后用本地CPU224的输出信号Q0.1进行提示。 接收指令RCV通过PORT指定的串行通信口把接收到的信息存入TABLE指定的数据缓冲区,并且在接收信息开始或结束时产生变化。用RCV指令可接收含有一个或多个字符的缓冲区的内容,该缓冲区内最多可容纳255个字符。若为接收结束事件指定某个中断服务程序,则在接收到最后一个字符后会产生中断。通过监控SMB86可以不用中断方式就能接收信息。RCV指令允许选择(接收)信息开始或信息结束条件。 可利用字符中断控制接收数据。 • 8.1 S7-200系列PLC的通信协议及通信指令

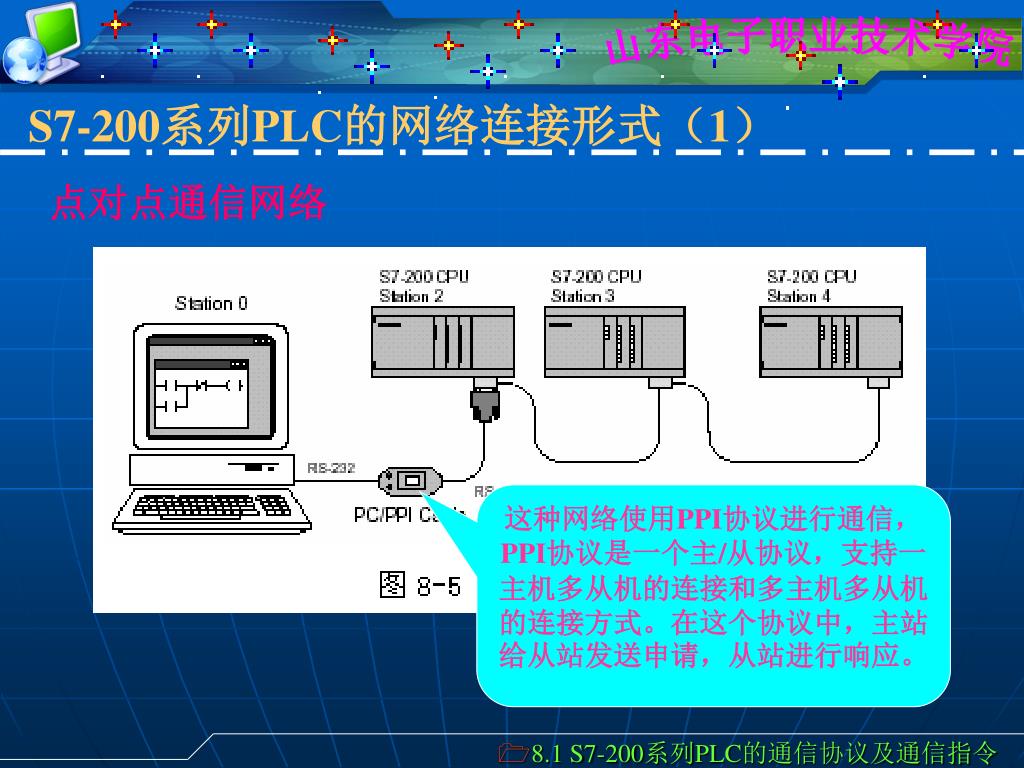

S7-200系列PLC的网络连接形式(1) 点对点通信网络 这种网络使用PPI协议进行通信,PPI协议是一个主/从协议,支持一主机多从机的连接和多主机多从机的连接方式。在这个协议中,主站给从站发送申请,从站进行响应。 • 8.1 S7-200系列PLC的通信协议及通信指令

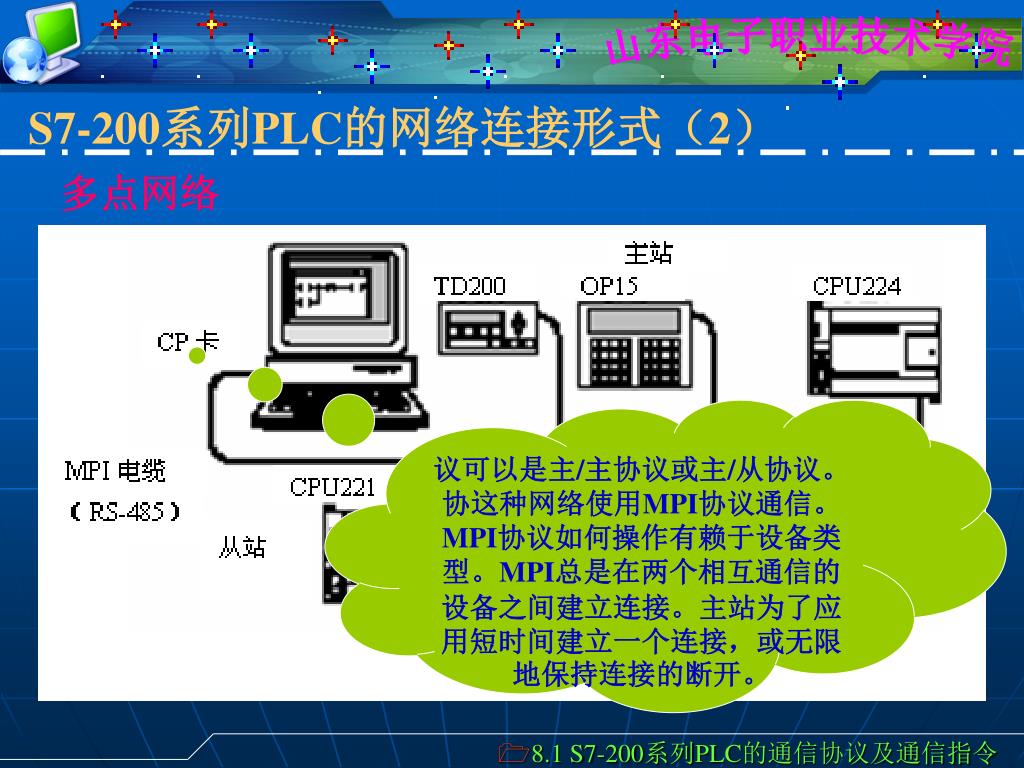

S7-200系列PLC的网络连接形式(2) 多点网络 议可以是主/主协议或主/从协议。协这种网络使用MPI协议通信。MPI协议如何操作有赖于设备类型。MPI总是在两个相互通信的设备之间建立连接。主站为了应用短时间建立一个连接,或无限地保持连接的断开。 • 8.1 S7-200系列PLC的通信协议及通信指令

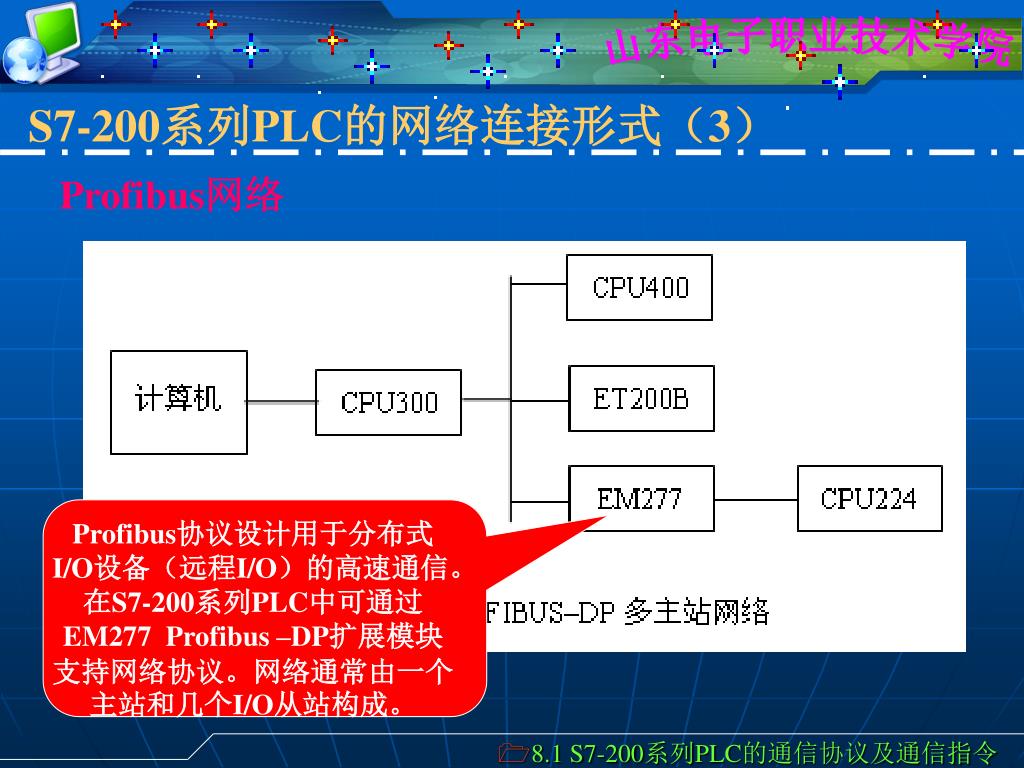

S7-200系列PLC的网络连接形式(3) Profibus网络 Profibus协议设计用于分布式I/O设备(远程I/O)的高速通信。在S7-200系列PLC中可通过EM277 Profibus –DP扩展模块支持网络协议。网络通常由一个主站和几个I/O从站构成。 • 8.1 S7-200系列PLC的通信协议及通信指令

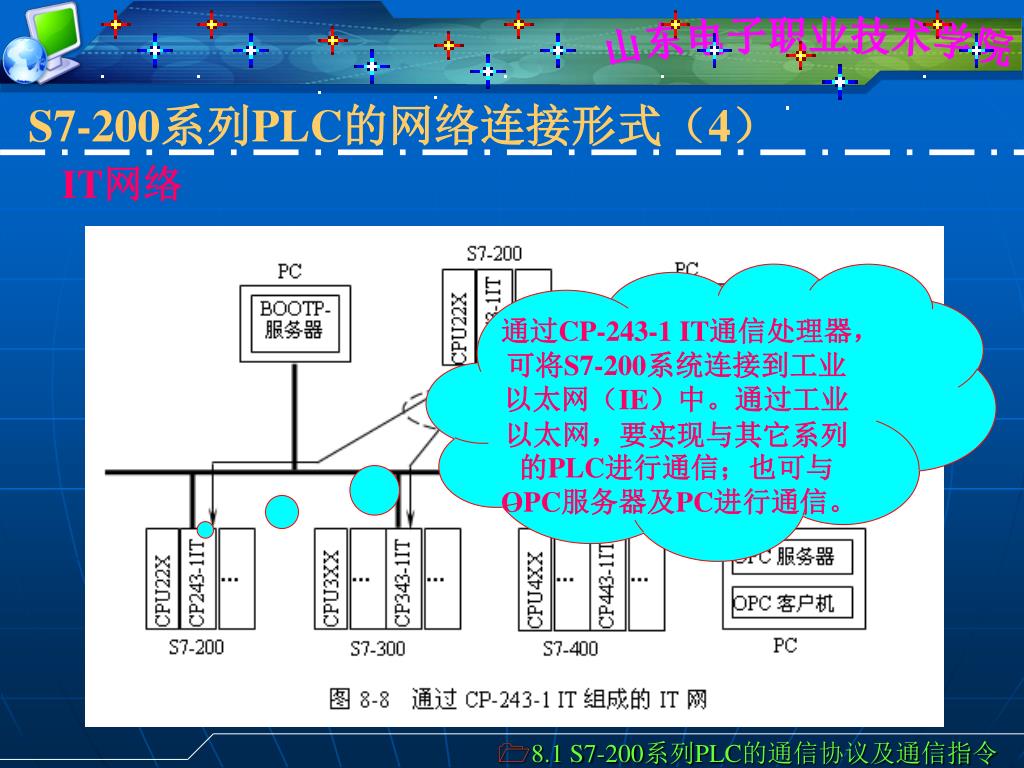

S7-200系列PLC的网络连接形式(4) IT网络 通过CP-243-1 IT通信处理器,可将S7-200系统连接到工业以太网(IE)中。通过工业以太网,要实现与其它系列的PLC进行通信;也可与OPC服务器及PC进行通信。 • 8.1 S7-200系列PLC的通信协议及通信指令

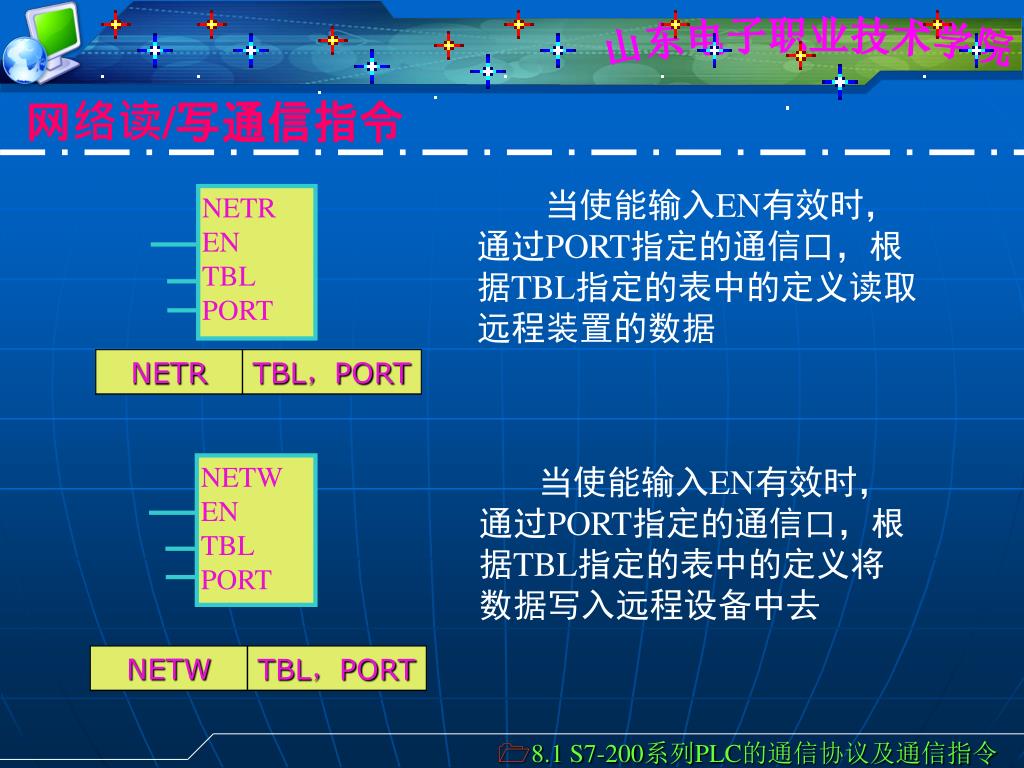

NETR EN TBL PORT NETW EN TBL PORT 网络读/写通信指令 当使能输入EN有效时,通过PORT指定的通信口,根据TBL指定的表中的定义读取远程装置的数据 当使能输入EN有效时,通过PORT指定的通信口,根据TBL指定的表中的定义将数据写入远程设备中去 • 8.1 S7-200系列PLC的通信协议及通信指令

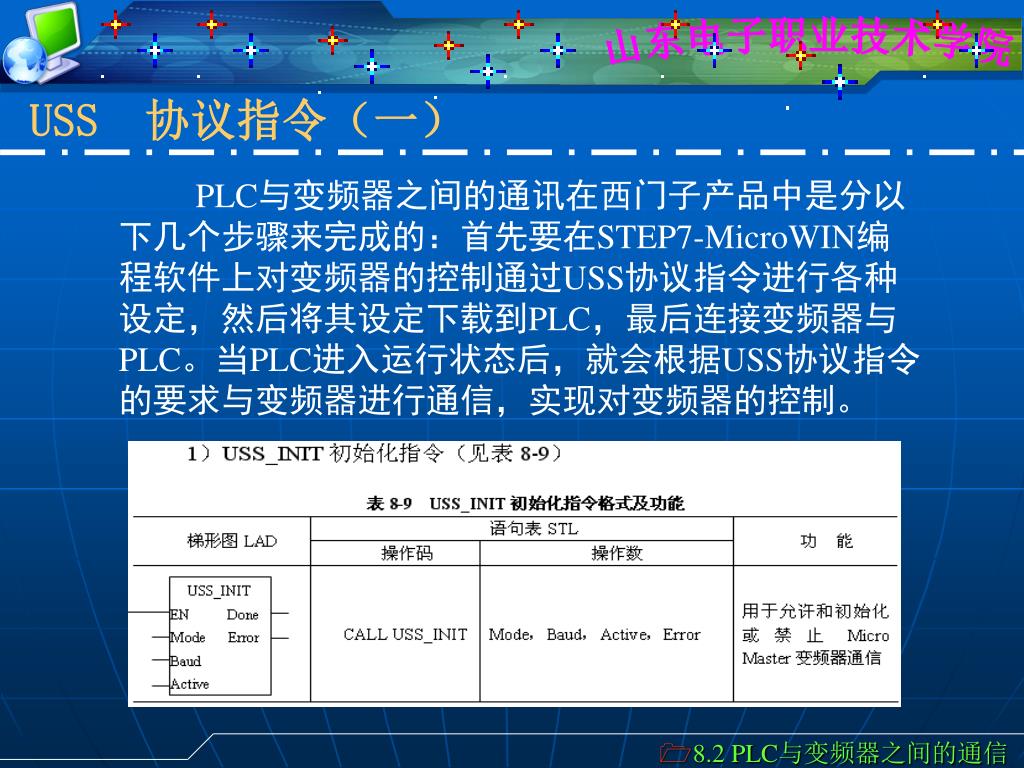

USS 协议指令(一) PLC与变频器之间的通讯在西门子产品中是分以下几个步骤来完成的:首先要在STEP7-MicroWIN编程软件上对变频器的控制通过USS协议指令进行各种设定,然后将其设定下载到PLC,最后连接变频器与PLC。当PLC进入运行状态后,就会根据USS协议指令的要求与变频器进行通信,实现对变频器的控制。 • 8.2 PLC与变频器之间的通信

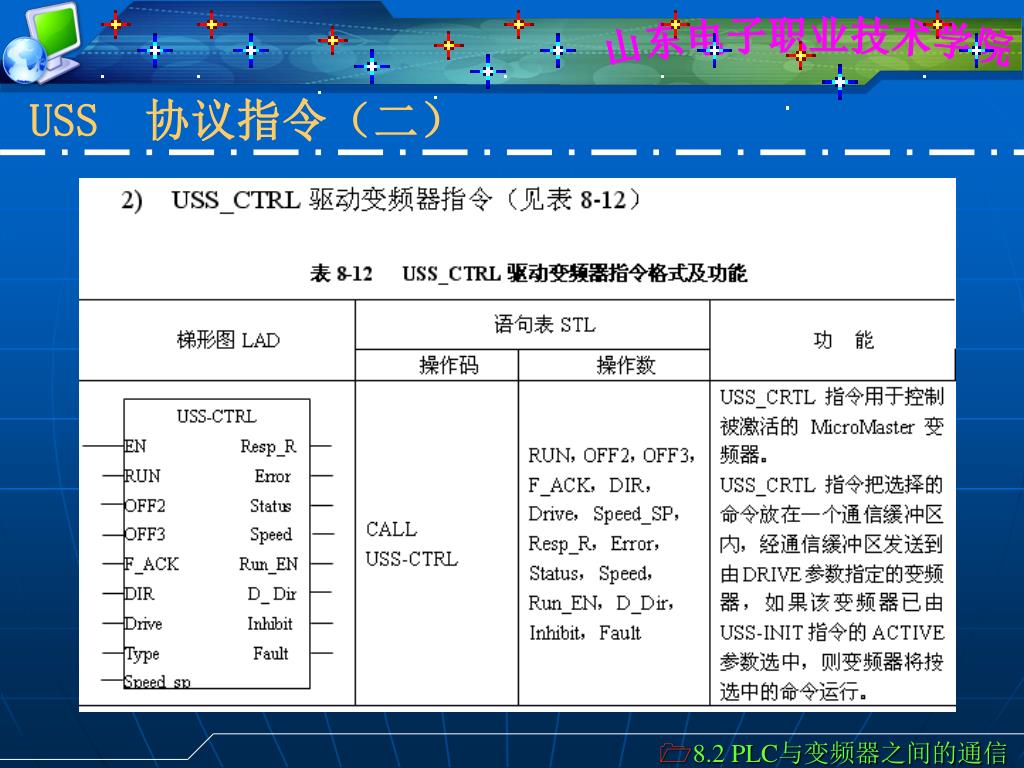

USS 协议指令(二) • 8.2 PLC与变频器之间的通信

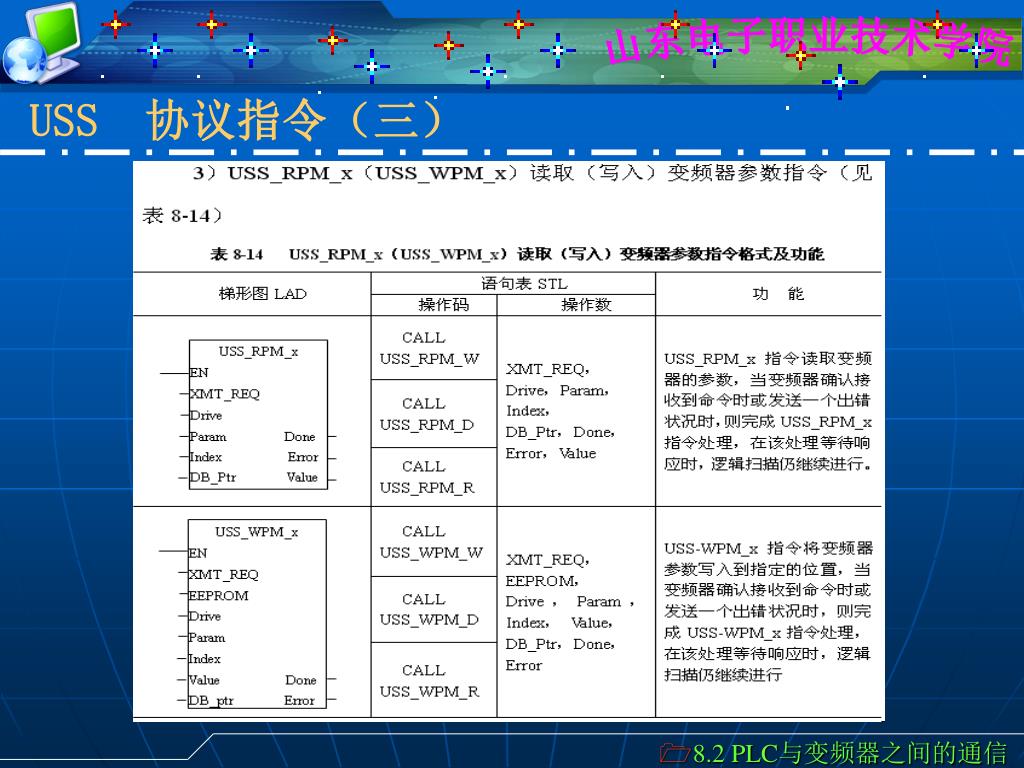

USS 协议指令(三) • 8.2 PLC与变频器之间的通信

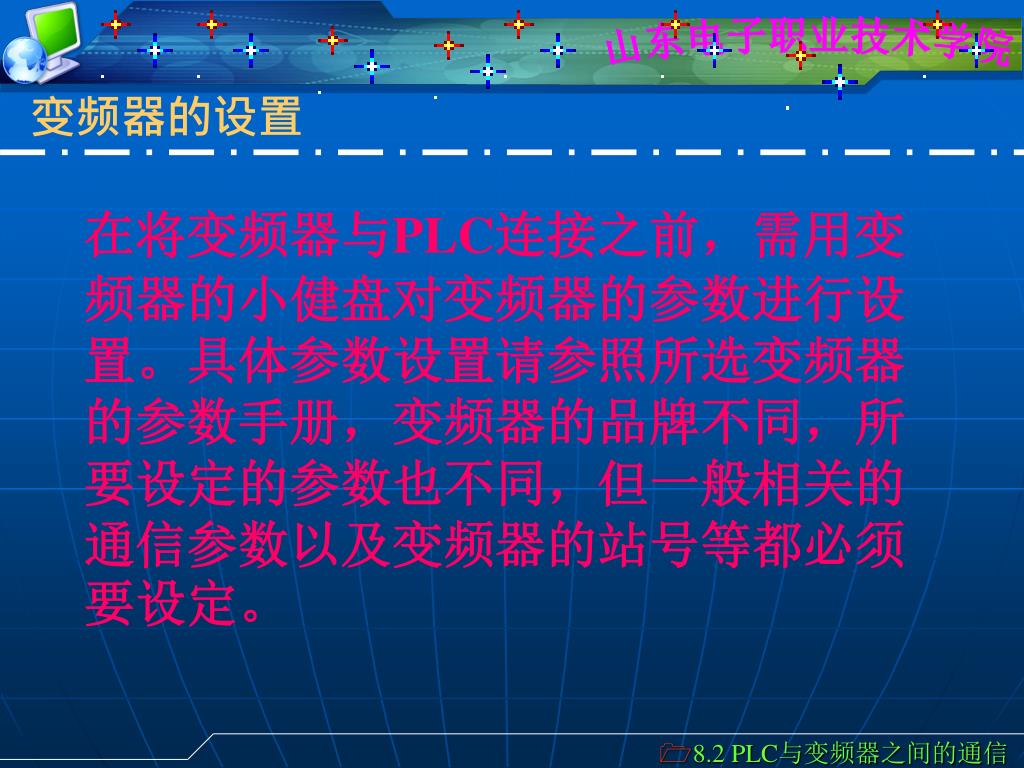

变频器的设置 在将变频器与PLC连接之前,需用变频器的小健盘对变频器的参数进行设置。具体参数设置请参照所选变频器的参数手册,变频器的品牌不同,所要设定的参数也不同,但一般相关的通信参数以及变频器的站号等都必须要设定。 • 8.2 PLC与变频器之间的通信

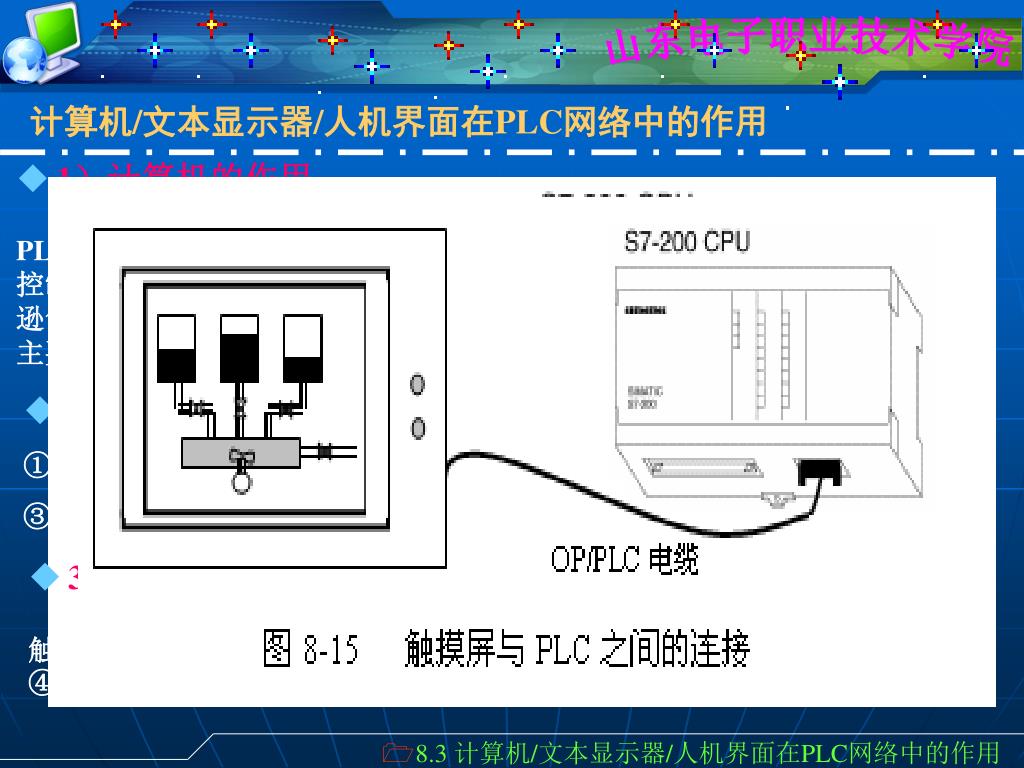

TD/CPU电缆 计算机/文本显示器/人机界面在PLC网络中的作用 • 1)计算机的作用 • 在工厂自动化中,计算机的通信功能作为各级之间接口是十分必要的。PLC与计算机联网构成的综合系统,可使PLC与计算机互补功能的不足。对于控制,PLC对现场、对设备都极为方便,但打印图表、图形显示、中文输出就逊色一些,而这些功能正是计算机的特长。PLC与计算机联网时,计算机通常主要用于编程、修改参数、数据显示、系统管理等方面。 • 2)文本显示器TD 200的作用 ①显示从S7-200系列CPU读出的信息;②调整选定的程序变量; • ③强制/取消强制I/O点的ON/OFF状态;④设置实时时钟及日期。 • 3)触摸屏的作用 • ①通过组态画面实时监视生产过程的各种状态;②通过组态画面中的各种触摸键控制生产过程的启、停、运行等;③通过组态画面设置系统所需参数;④还可连接打印机设备输出系统运行报表等。 • 8.3 计算机/文本显示器/人机界面在PLC网络中的作用
小结:本章主要介绍S7-200系列PLC的通信协议以及通讯的实现方法(自由口通信和网络通信);另外还简单的介绍了计算机、文本显示器、人机界面在S7-200系列PLC网络中的作用和PLC与变频器通讯的实现。小结:本章主要介绍S7-200系列PLC的通信协议以及通讯的实现方法(自由口通信和网络通信);另外还简单的介绍了计算机、文本显示器、人机界面在S7-200系列PLC网络中的作用和PLC与变频器通讯的实现。 作业: 本章小结和作业
