情景四：原材料资料及施工试验

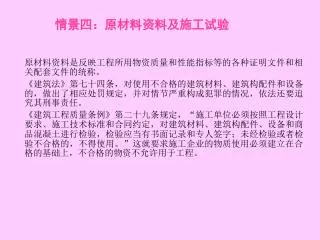

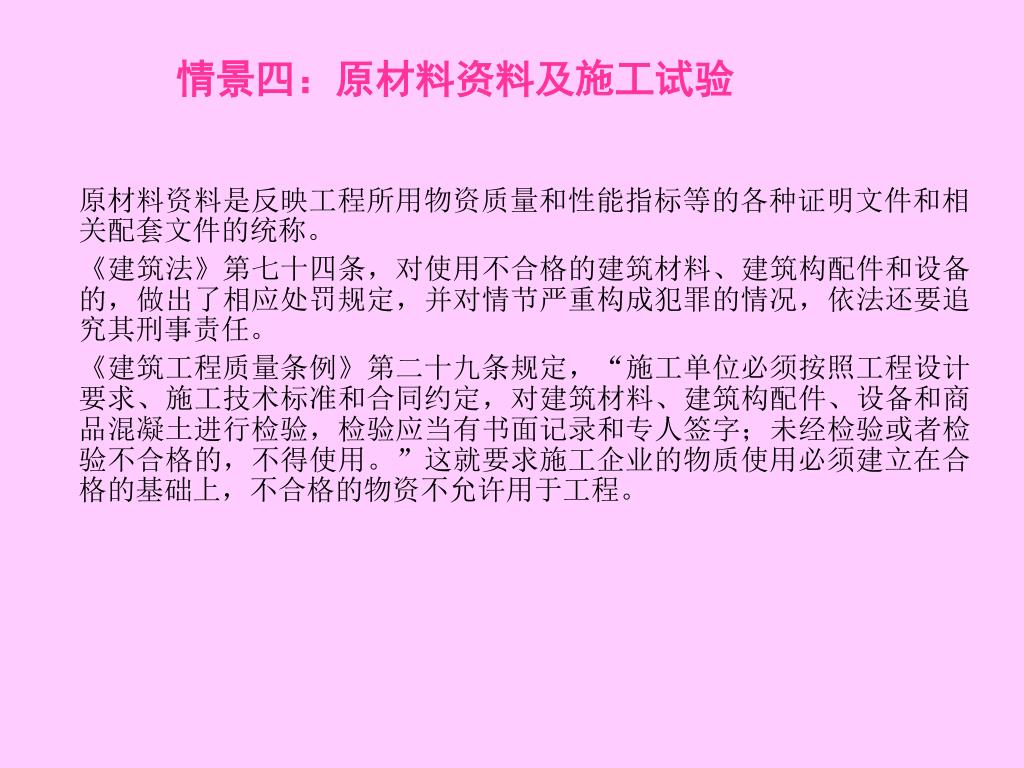

1. 情景四：原材料资料及施工试验 • 原材料资料是反映工程所用物资质量和性能指标等的各种证明文件和相关配套文件的统称。 • 《建筑法》第七十四条，对使用不合格的建筑材料、建筑构配件和设备的，做出了相应处罚规定，并对情节严重构成犯罪的情况，依法还要追究其刑事责任。 • 《建筑工程质量条例》第二十九条规定，“施工单位必须按照工程设计要求、施工技术标准和合同约定，对建筑材料、建筑构配件、设备和商品混凝土进行检验，检验应当有书面记录和专人签字；未经检验或者检验不合格的，不得使用。”这就要求施工企业的物质使用必须建立在合格的基础上，不合格的物资不允许用于工程。

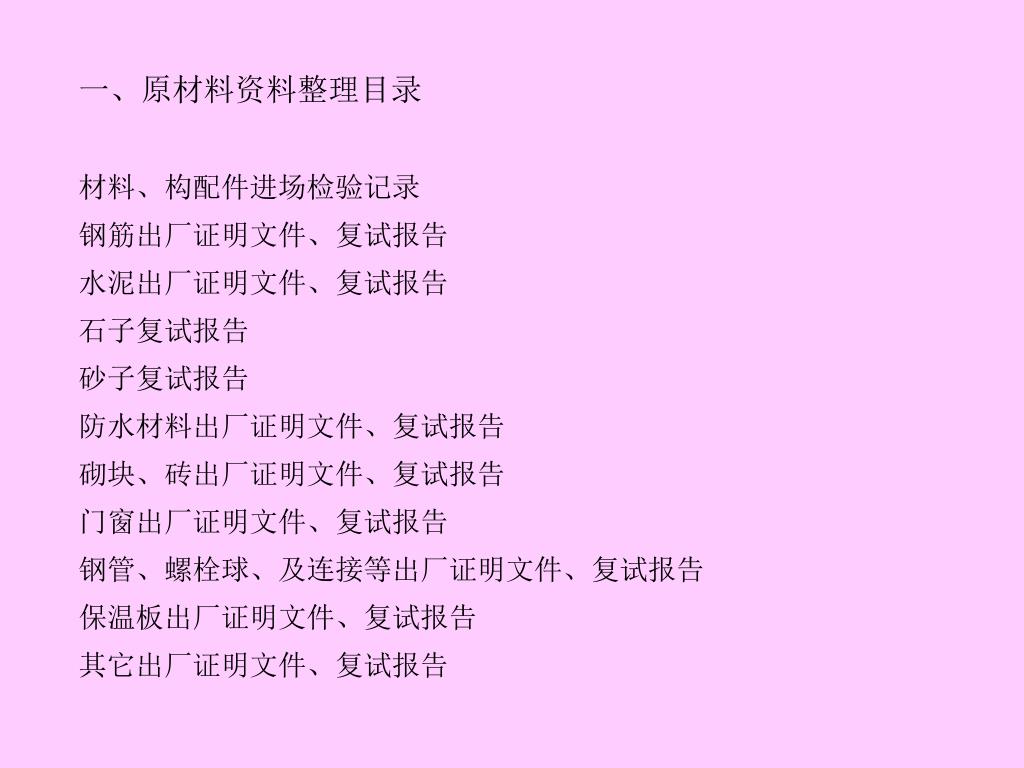

2. 一、原材料资料整理目录 • 材料、构配件进场检验记录 • 钢筋出厂证明文件、复试报告 • 水泥出厂证明文件、复试报告 • 石子复试报告 • 砂子复试报告 • 防水材料出厂证明文件、复试报告 • 砌块、砖出厂证明文件、复试报告 • 门窗出厂证明文件、复试报告 • 钢管、螺栓球、及连接等出厂证明文件、复试报告 • 保温板出厂证明文件、复试报告 • 其它出厂证明文件、复试报告

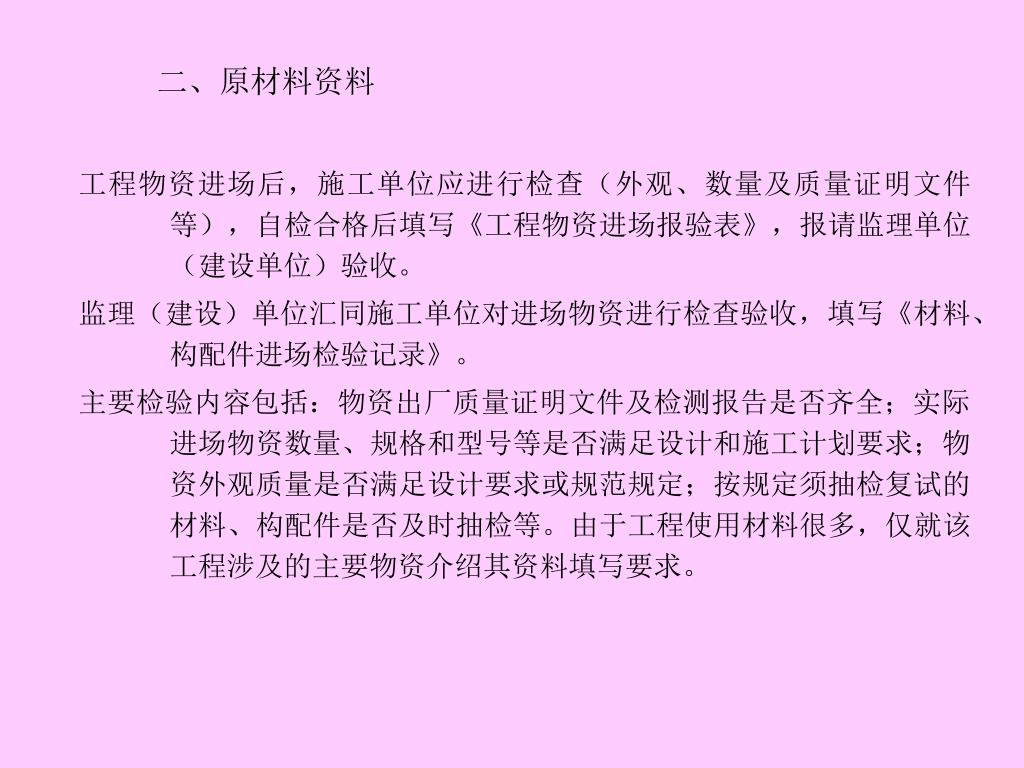

3. 二、原材料资料 • 工程物资进场后，施工单位应进行检查（外观、数量及质量证明文件等），自检合格后填写《工程物资进场报验表》，报请监理单位（建设单位）验收。 • 监理（建设）单位汇同施工单位对进场物资进行检查验收，填写《材料、构配件进场检验记录》。 • 主要检验内容包括：物资出厂质量证明文件及检测报告是否齐全；实际进场物资数量、规格和型号等是否满足设计和施工计划要求；物资外观质量是否满足设计要求或规范规定；按规定须抽检复试的材料、构配件是否及时抽检等。由于工程使用材料很多，仅就该工程涉及的主要物资介绍其资料填写要求。

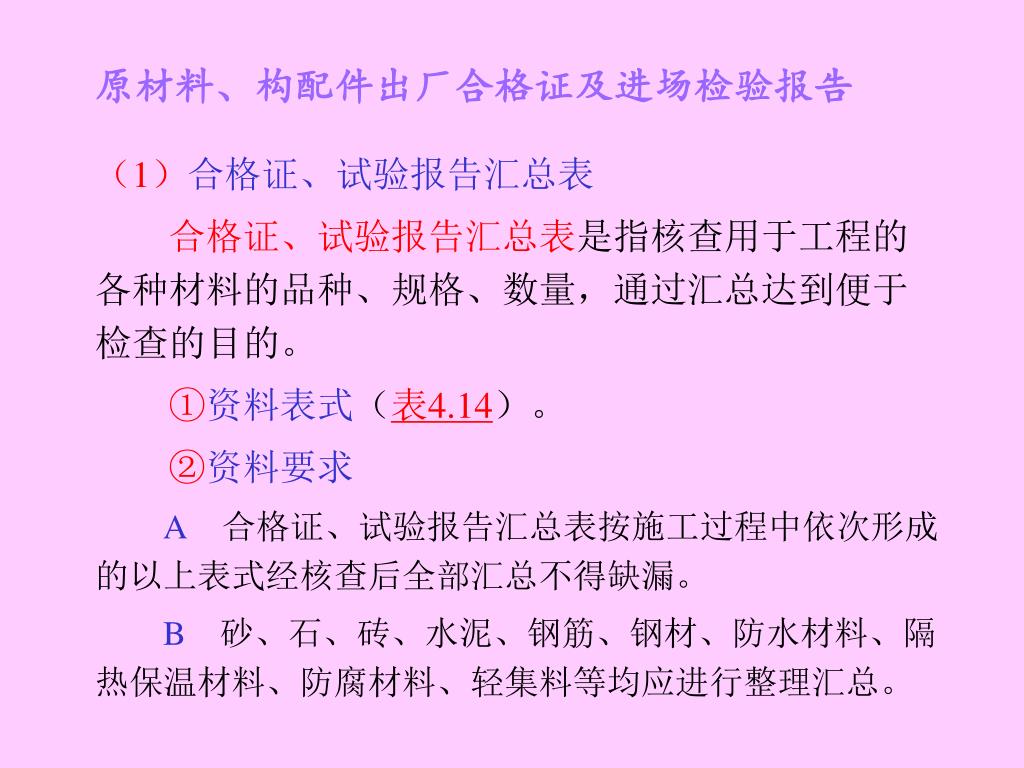

4. 原材料、构配件出厂合格证及进场检验报告 • （1）合格证、试验报告汇总表 • 合格证、试验报告汇总表是指核查用于工程的各种材料的品种、规格、数量，通过汇总达到便于检查的目的。 • ①资料表式（表4.14）。 • ②资料要求 • A合格证、试验报告汇总表按施工过程中依次形成的以上表式经核查后全部汇总不得缺漏。 • B砂、石、砖、水泥、钢筋、钢材、防水材料、隔热保温材料、防腐材料、轻集料等均应进行整理汇总。

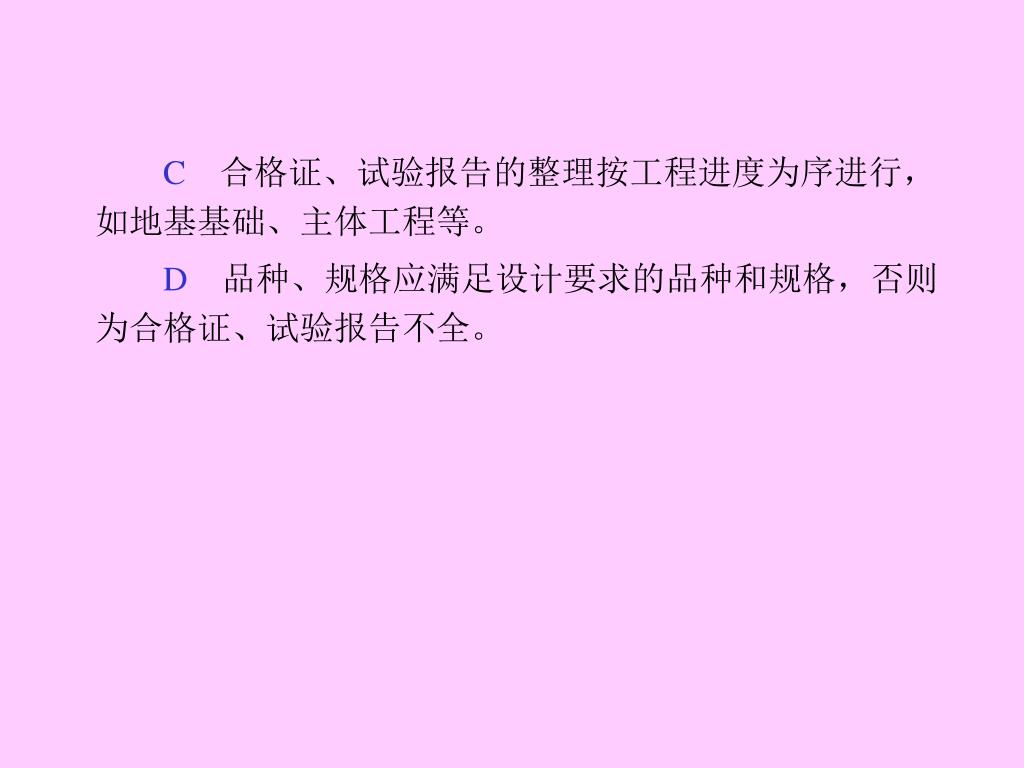

5. C合格证、试验报告的整理按工程进度为序进行，如地基基础、主体工程等。C合格证、试验报告的整理按工程进度为序进行，如地基基础、主体工程等。 • D品种、规格应满足设计要求的品种和规格，否则为合格证、试验报告不全。

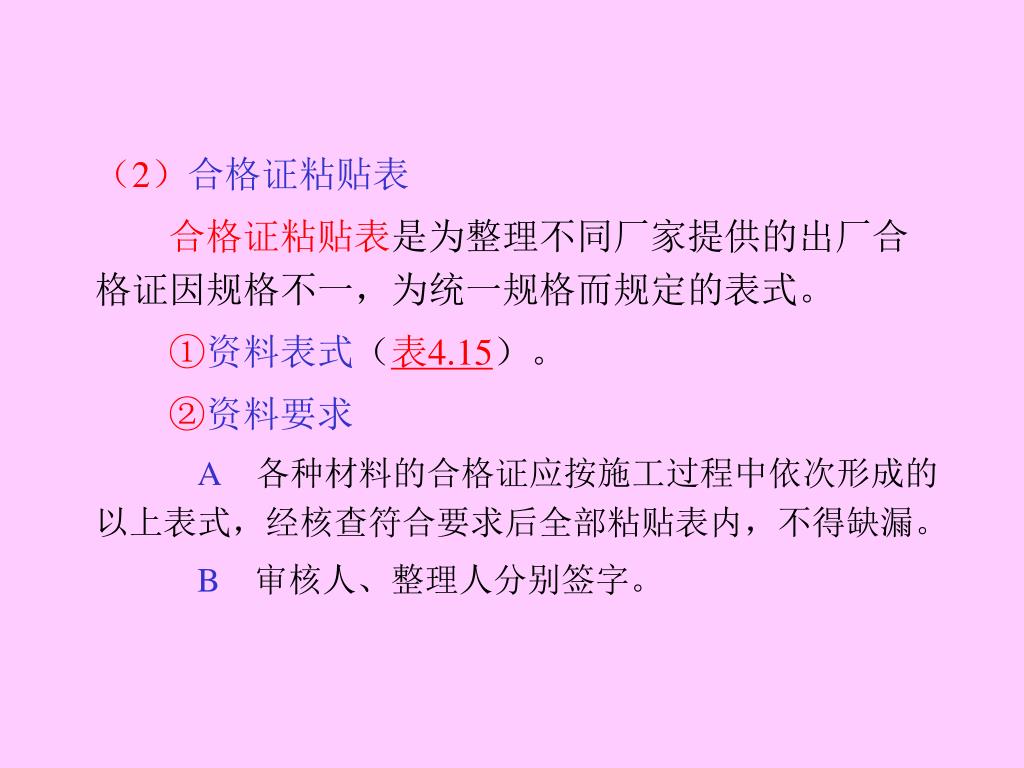

6. （2）合格证粘贴表 • 合格证粘贴表是为整理不同厂家提供的出厂合格证因规格不一，为统一规格而规定的表式。 • ①资料表式（表4.15）。 • ②资料要求 • A各种材料的合格证应按施工过程中依次形成的以上表式，经核查符合要求后全部粘贴表内，不得缺漏。 • B审核人、整理人分别签字。

7. （3）材料检验报告 • 材料检验报告是指为保证建筑工程质量对用于工程的材料进行有关指标测试，由试验单位出具的试验证明文件。 • ①资料表式（表4.16）。 • ②资料要求 • A材料检验必须按相关标准进行。 • B材料检验的试验报告单位必须具有相应的资质，不具备相应资质的试验室出具的报告无效。 • C材料试验报告责任制签章必须齐全。 • D有见证取样试验要求的必须进行见证取样试验

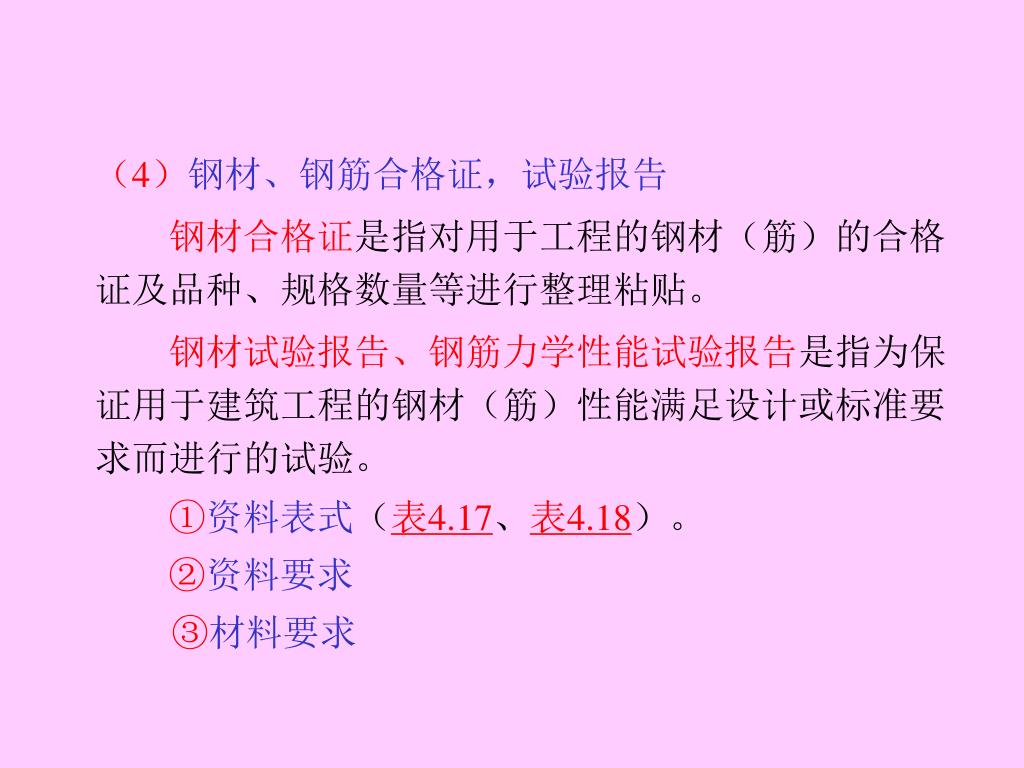

8. （4）钢材、钢筋合格证，试验报告 • 钢材合格证是指对用于工程的钢材（筋）的合格证及品种、规格数量等进行整理粘贴。 • 钢材试验报告、钢筋力学性能试验报告是指为保证用于建筑工程的钢材（筋）性能满足设计或标准要求而进行的试验。 • ①资料表式（表4.17、表4.18）。 • ②资料要求 • ③材料要求

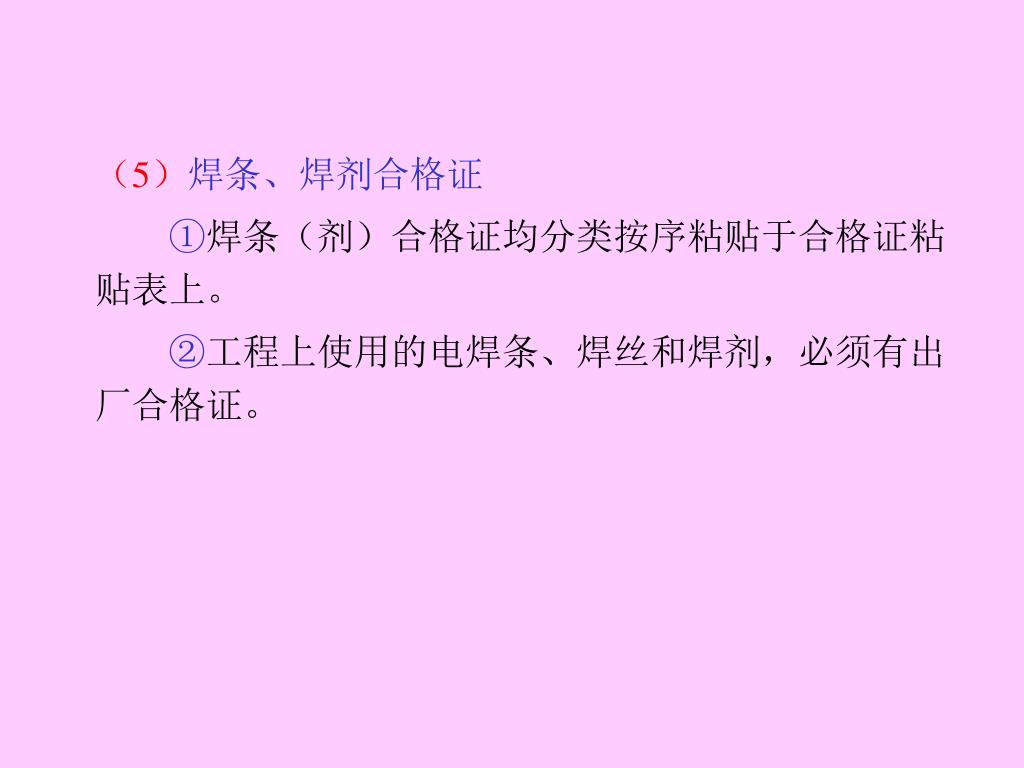

9. （5）焊条、焊剂合格证 • ①焊条（剂）合格证均分类按序粘贴于合格证粘贴表上。 • 　②工程上使用的电焊条、焊丝和焊剂，必须有出厂合格证。

10. （6）水泥出厂合格证、试验报告 • 水泥试验报告是为保证建筑工程质量，对用于工程中的水泥的强度、安定性和凝结时间等指标进行测试后由试验单位出具的质量证明文件。 • ①资料表式（表4.19）。 • ②资料要求 • ③进场检验

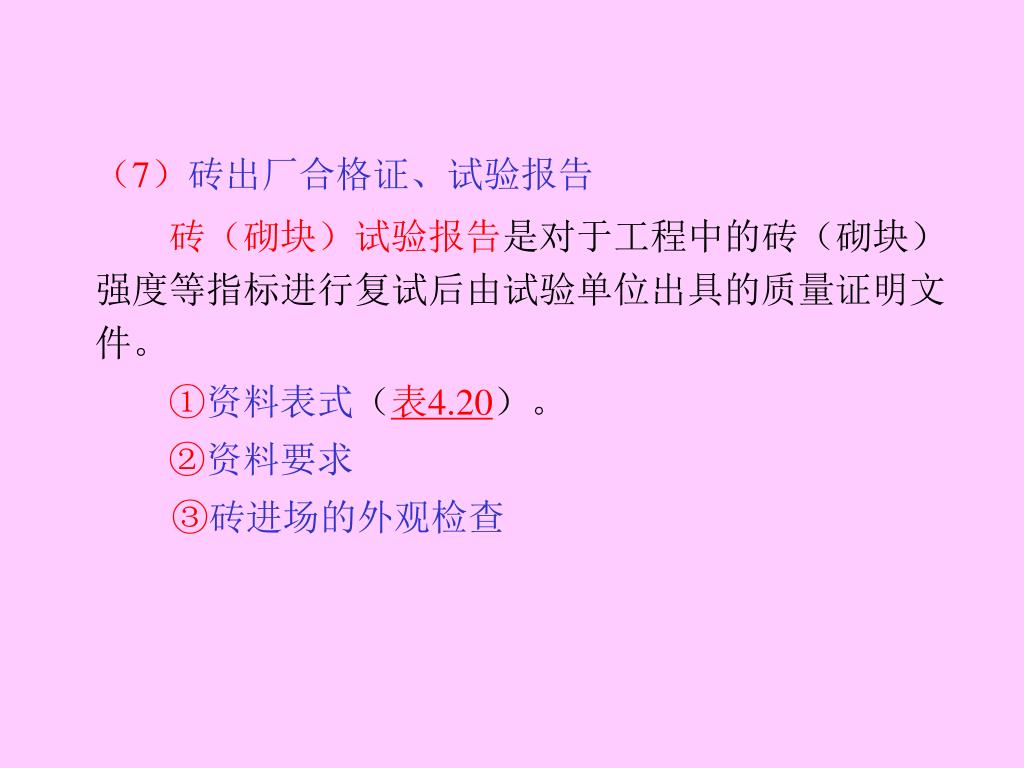

11. （7）砖出厂合格证、试验报告 • 砖（砌块）试验报告是对于工程中的砖（砌块）强度等指标进行复试后由试验单位出具的质量证明文件。 • ①资料表式（表4.20）。 • ②资料要求 • ③砖进场的外观检查

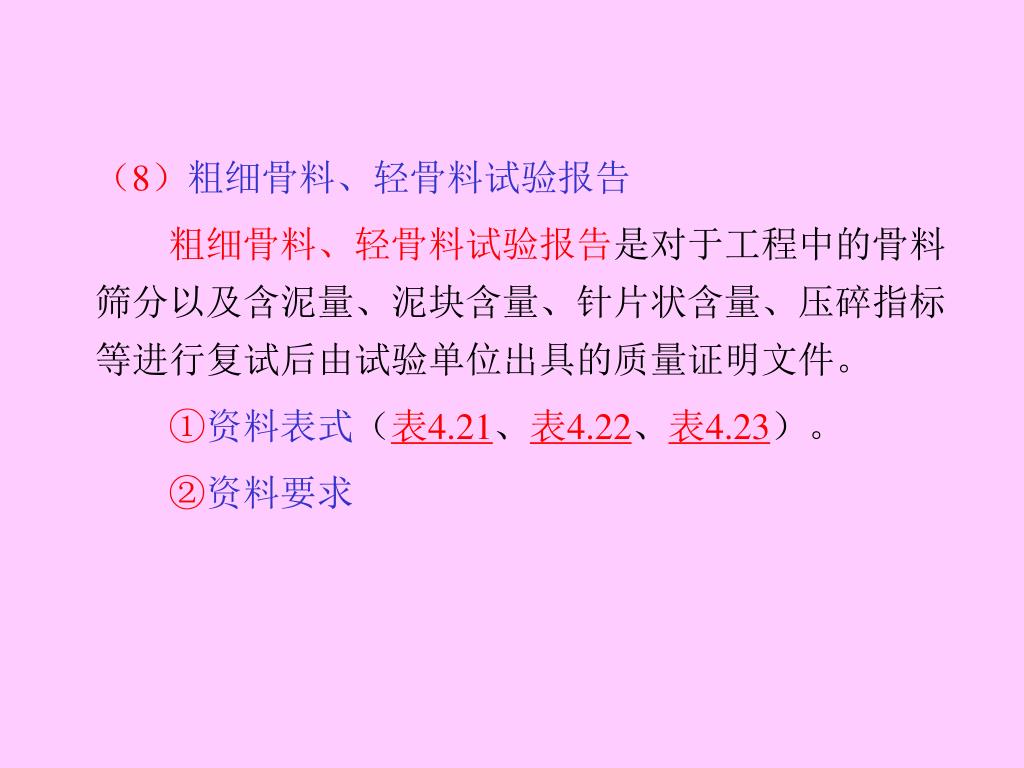

12. （8）粗细骨料、轻骨料试验报告 • 粗细骨料、轻骨料试验报告是对于工程中的骨料筛分以及含泥量、泥块含量、针片状含量、压碎指标等进行复试后由试验单位出具的质量证明文件。 • ①资料表式（表4.21、表4.22、表4.23）。 • ②资料要求

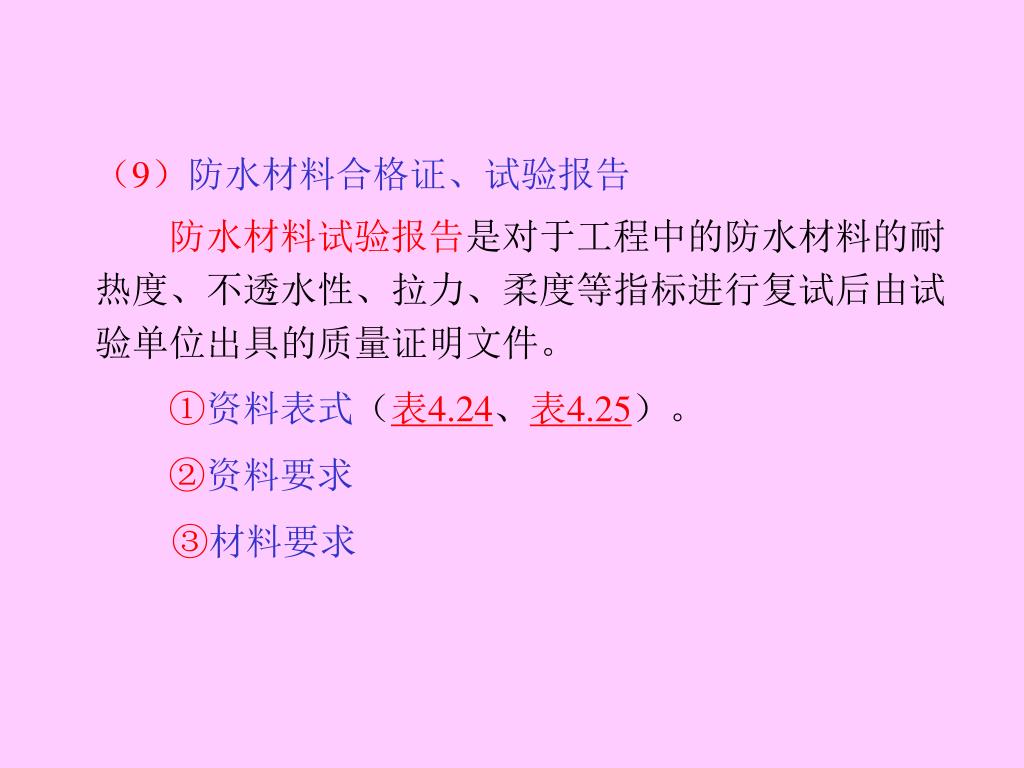

13. （9）防水材料合格证、试验报告 • 防水材料试验报告是对于工程中的防水材料的耐热度、不透水性、拉力、柔度等指标进行复试后由试验单位出具的质量证明文件。 • ①资料表式（表4.24、表4.25）。 • ②资料要求 • ③材料要求

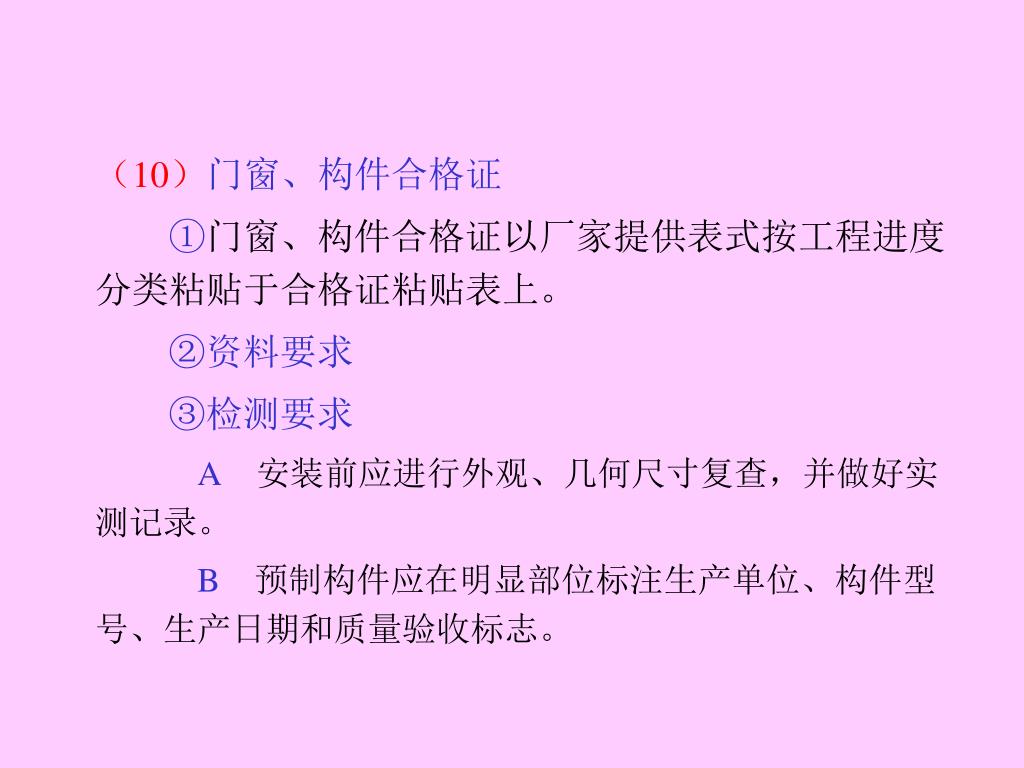

14. （10）门窗、构件合格证 • ①门窗、构件合格证以厂家提供表式按工程进度分类粘贴于合格证粘贴表上。 • ②资料要求 • ③检测要求 • A安装前应进行外观、几何尺寸复查，并做好实测记录。 • B预制构件应在明显部位标注生产单位、构件型号、生产日期和质量验收标志。

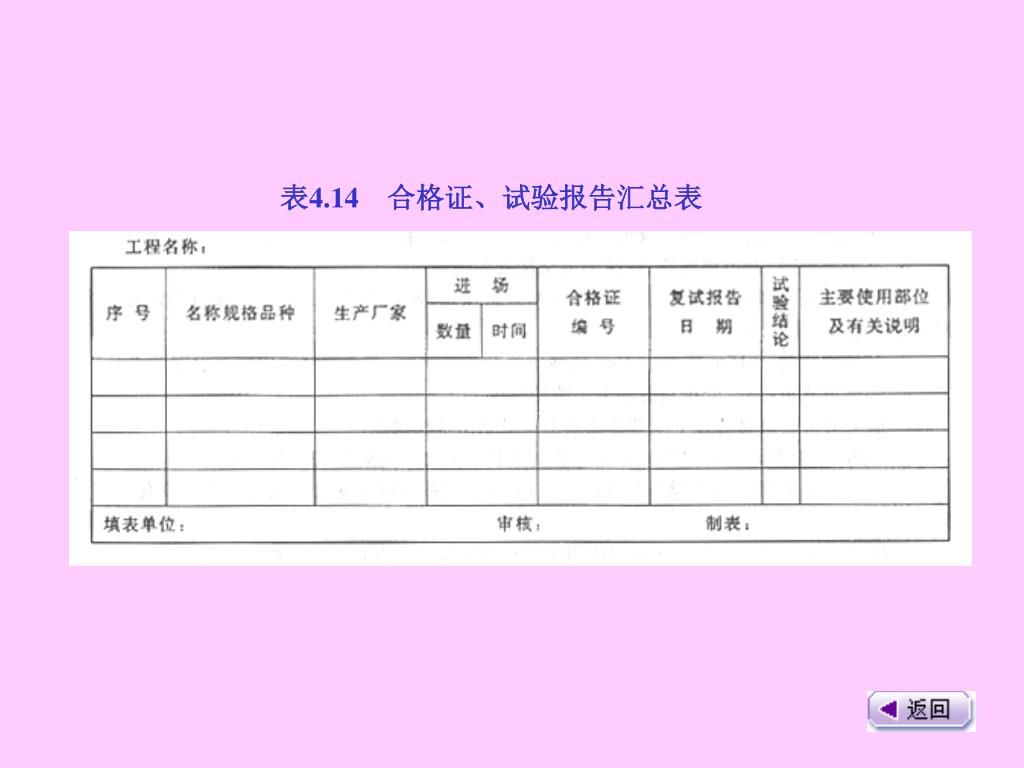

15. 表4.14　合格证、试验报告汇总表

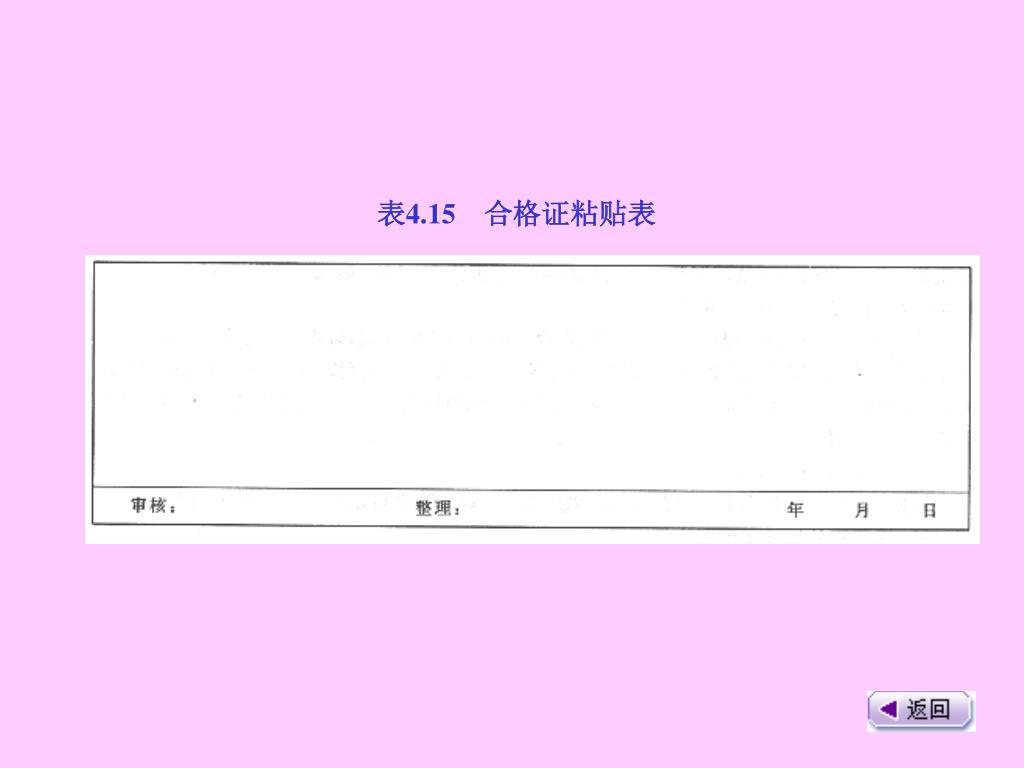

16. 表4.15　合格证粘贴表

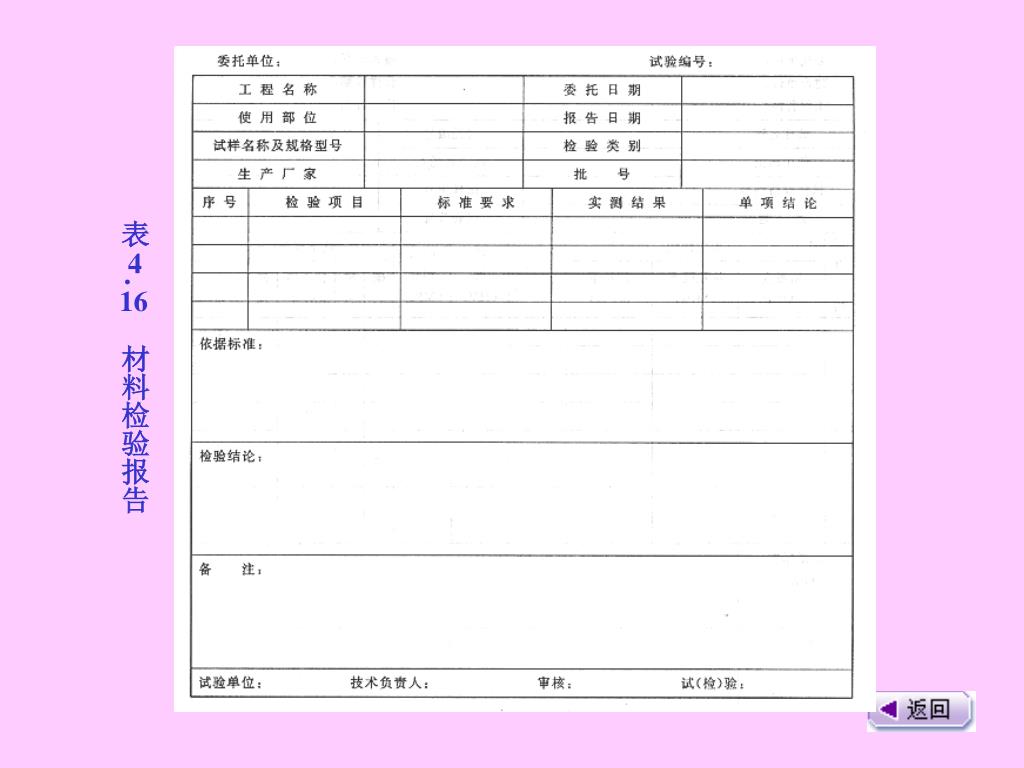

17. 表4.16　材料检验报告

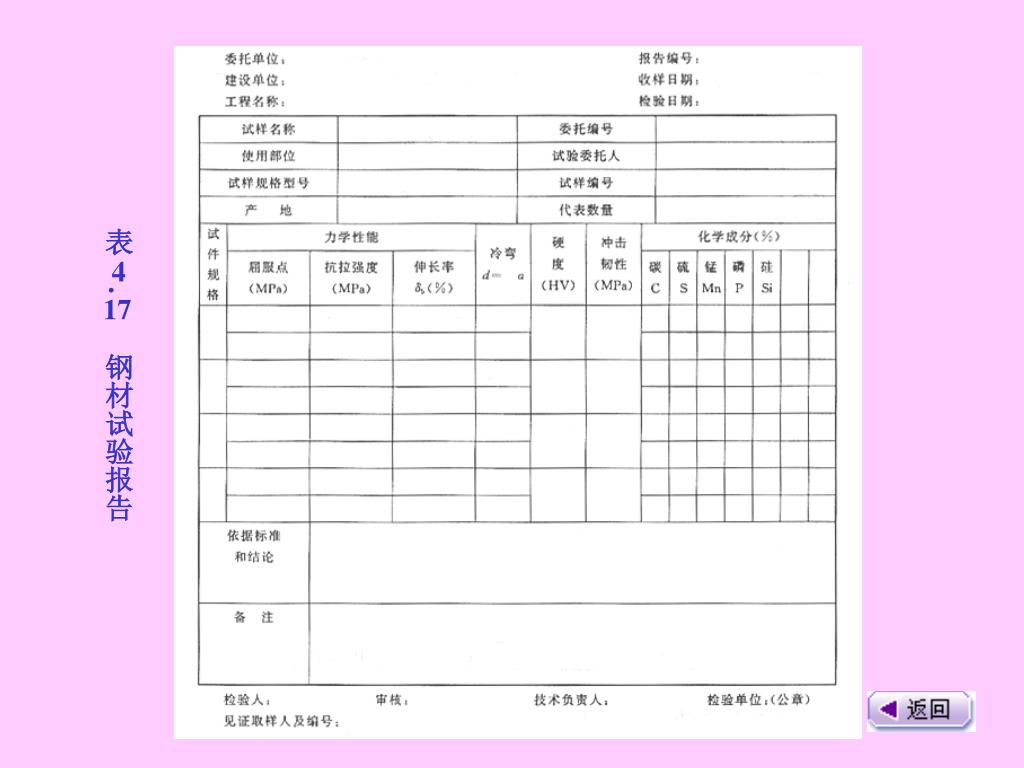

18. 表4.17　钢材试验报告

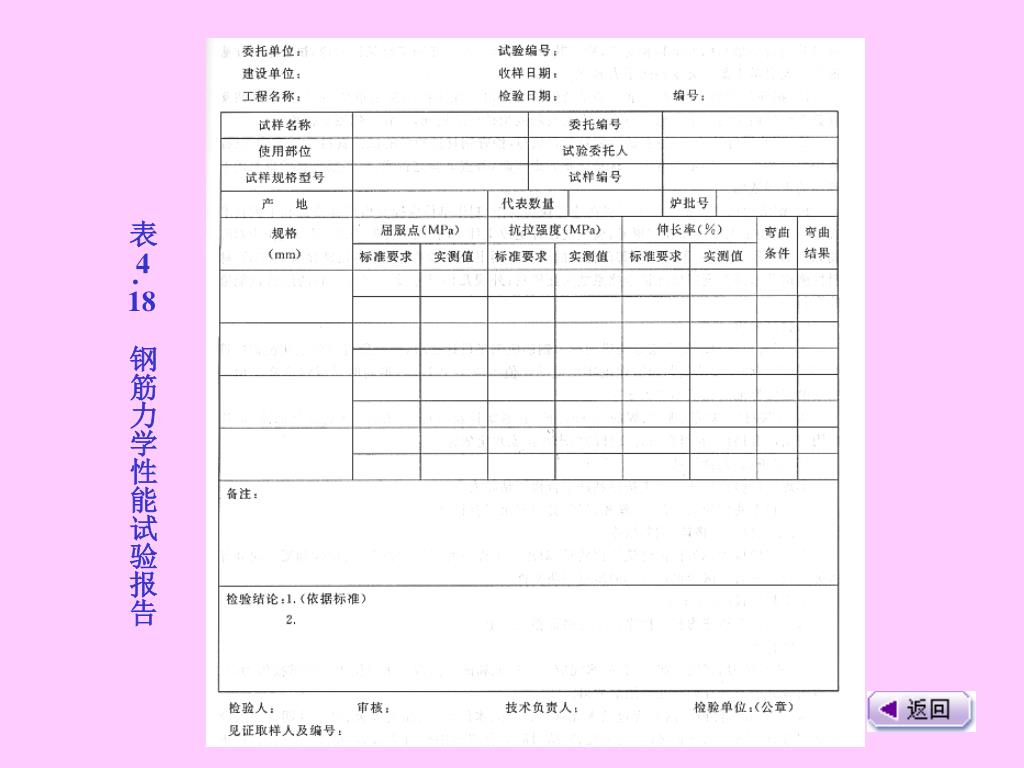

19. 表4.18　钢筋力学性能试验报告

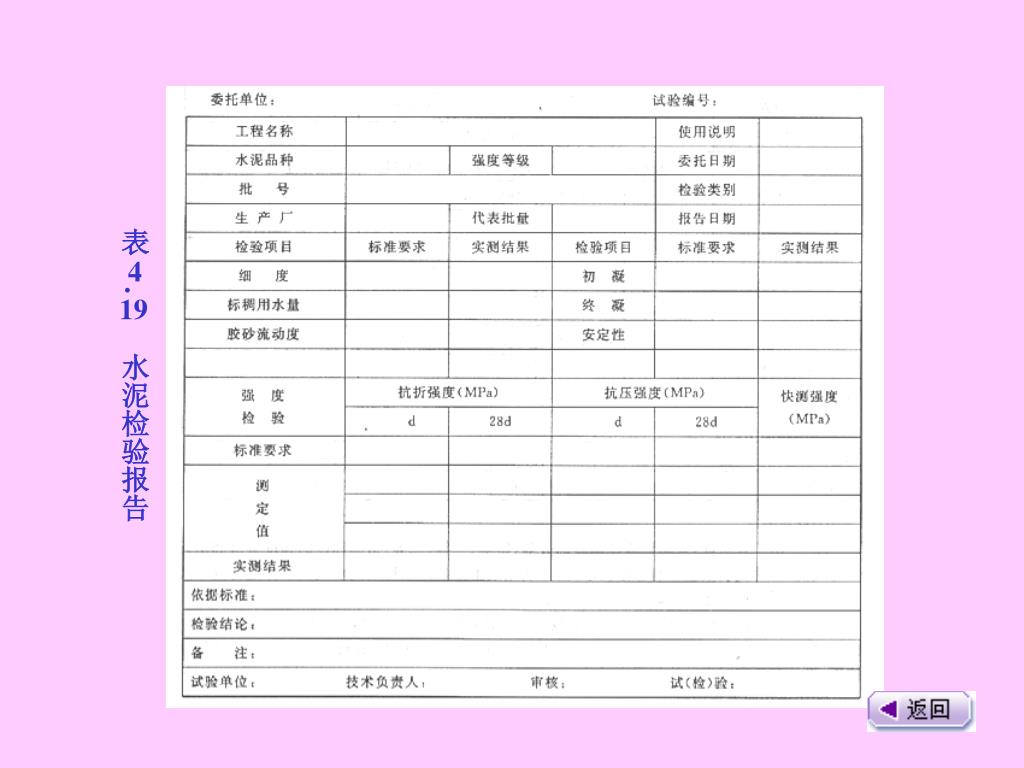

20. 表4.19　水泥检验报告

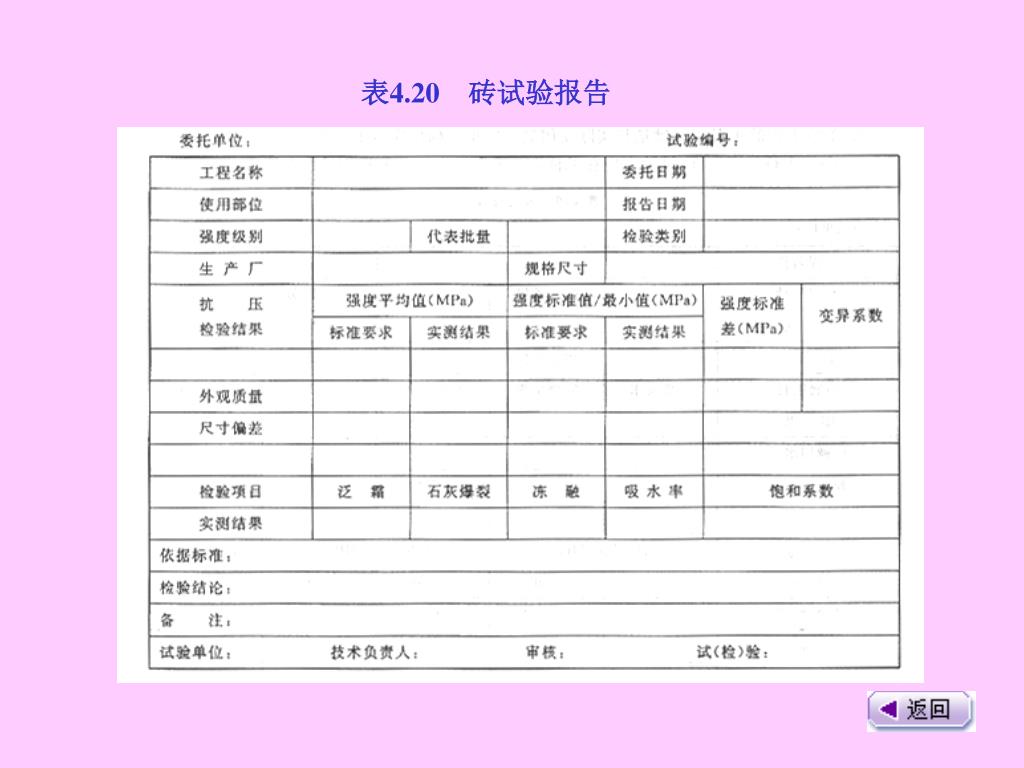

21. 表4.20　砖试验报告

22. 表4.21　建筑用砂检验报告

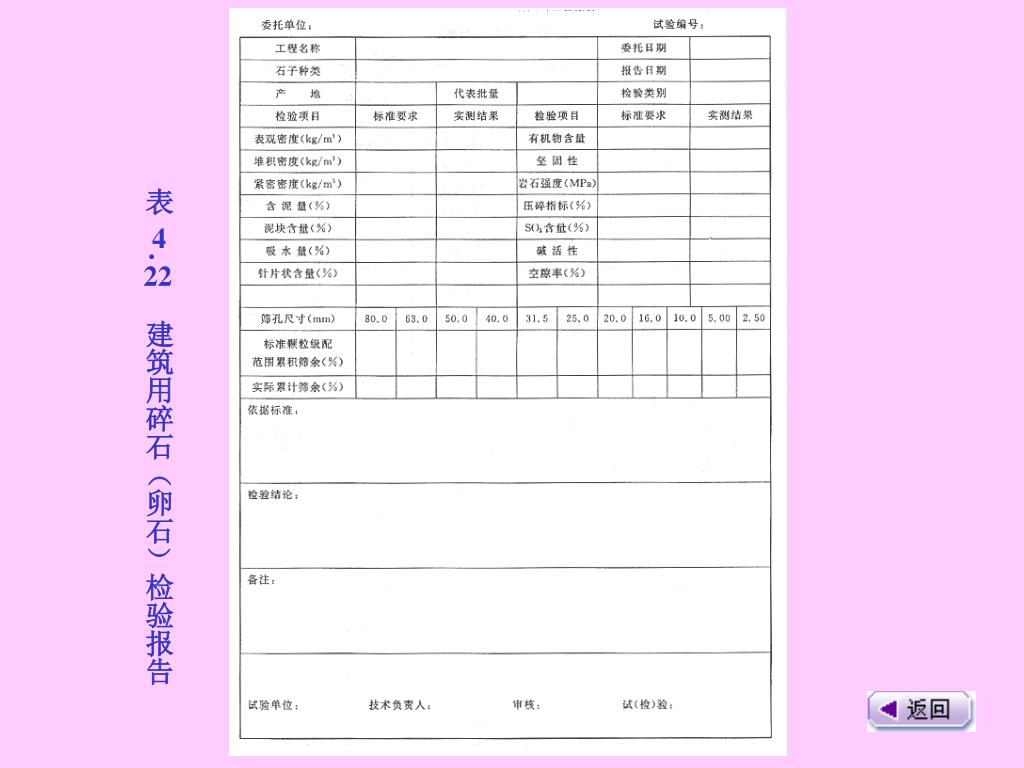

23. 表 4.22　建筑用碎石（卵石）检验报告

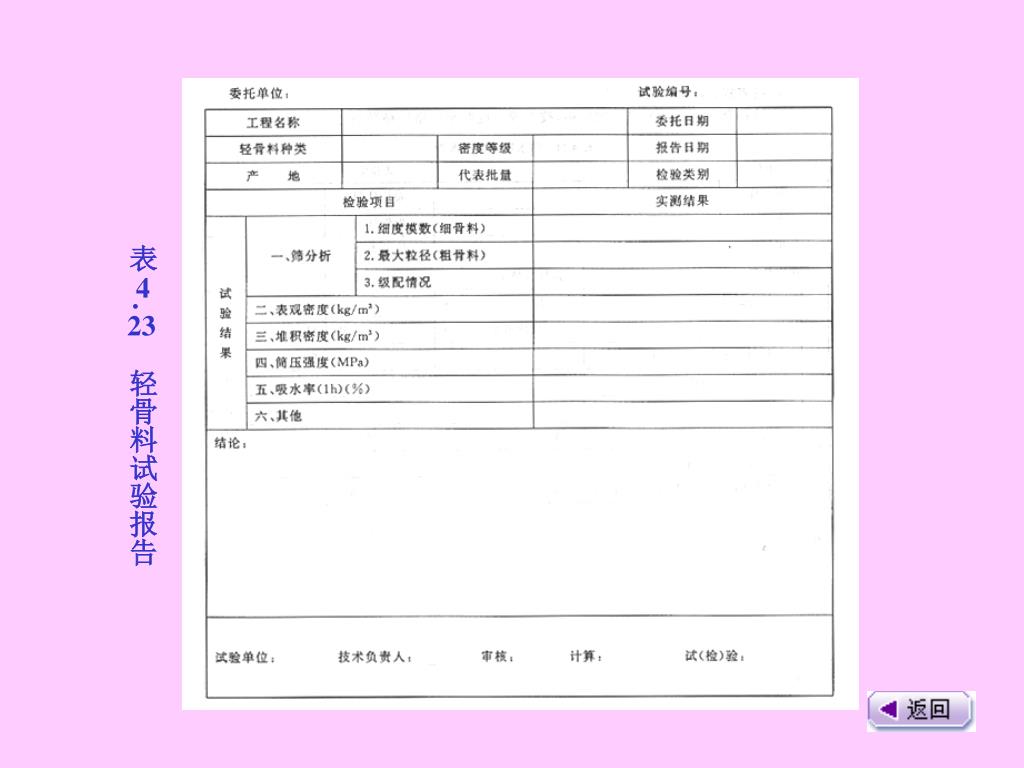

24. 表4.23　轻骨料试验报告

25. 表 4.24　防水卷材试验报告

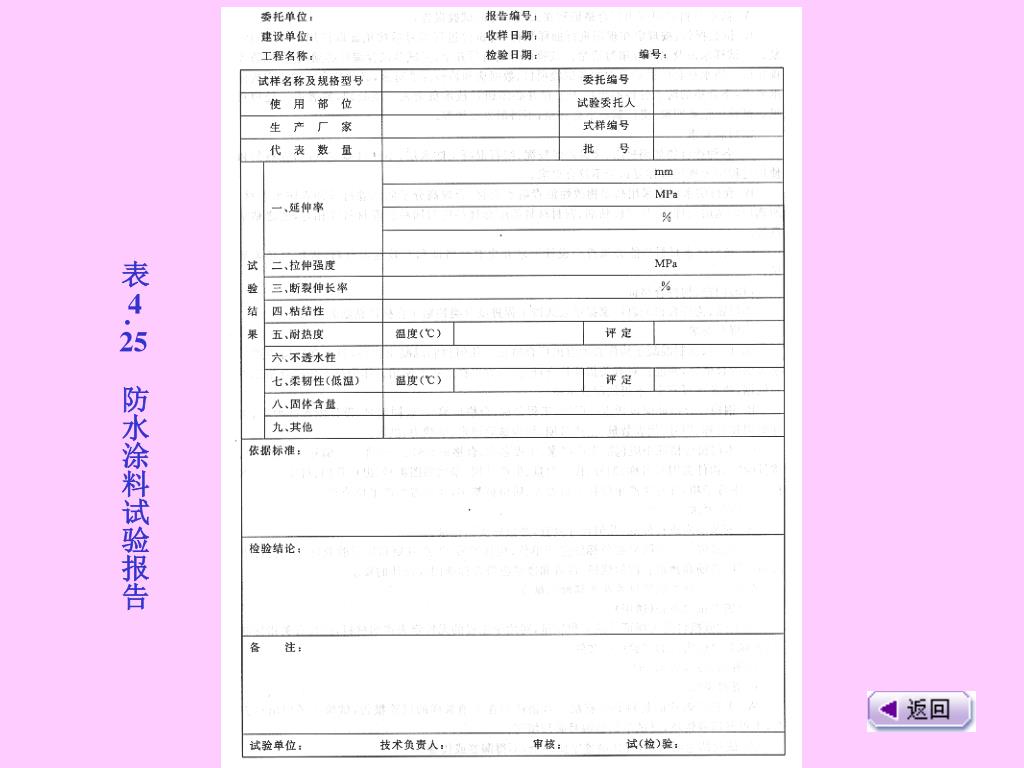

26. 表4.25　防水涂料试验报告

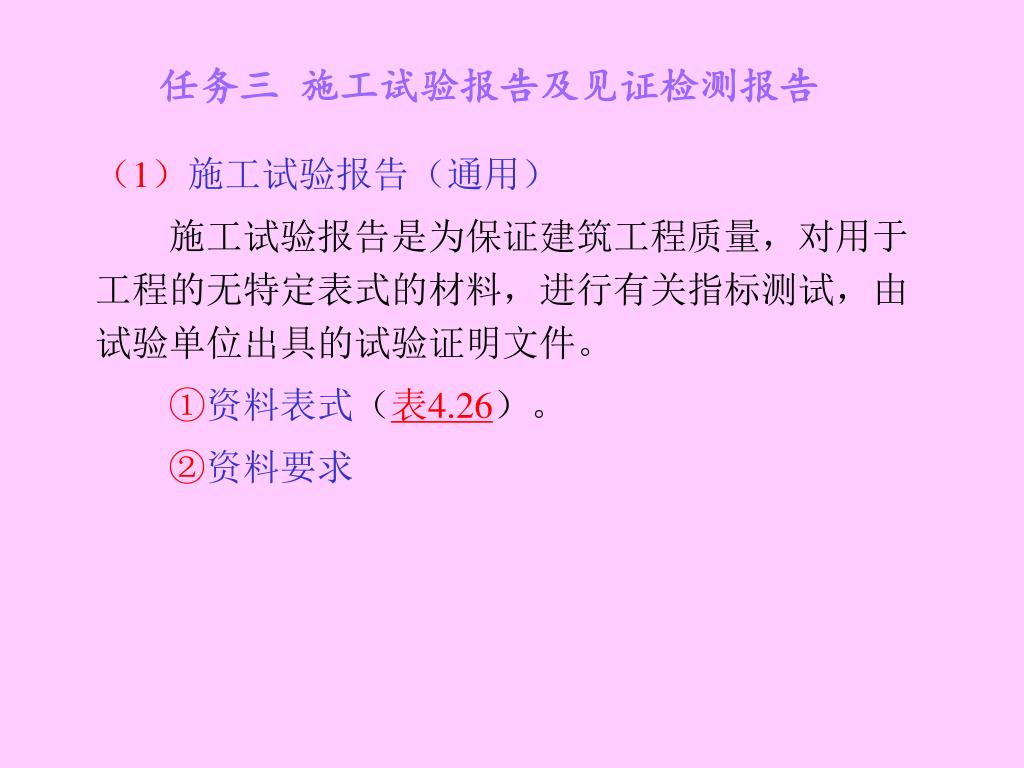

27. 任务三 施工试验报告及见证检测报告 • （1）施工试验报告（通用） • 　　施工试验报告是为保证建筑工程质量，对用于工程的无特定表式的材料，进行有关指标测试，由试验单位出具的试验证明文件。 • ①资料表式（表4.26）。 • ②资料要求

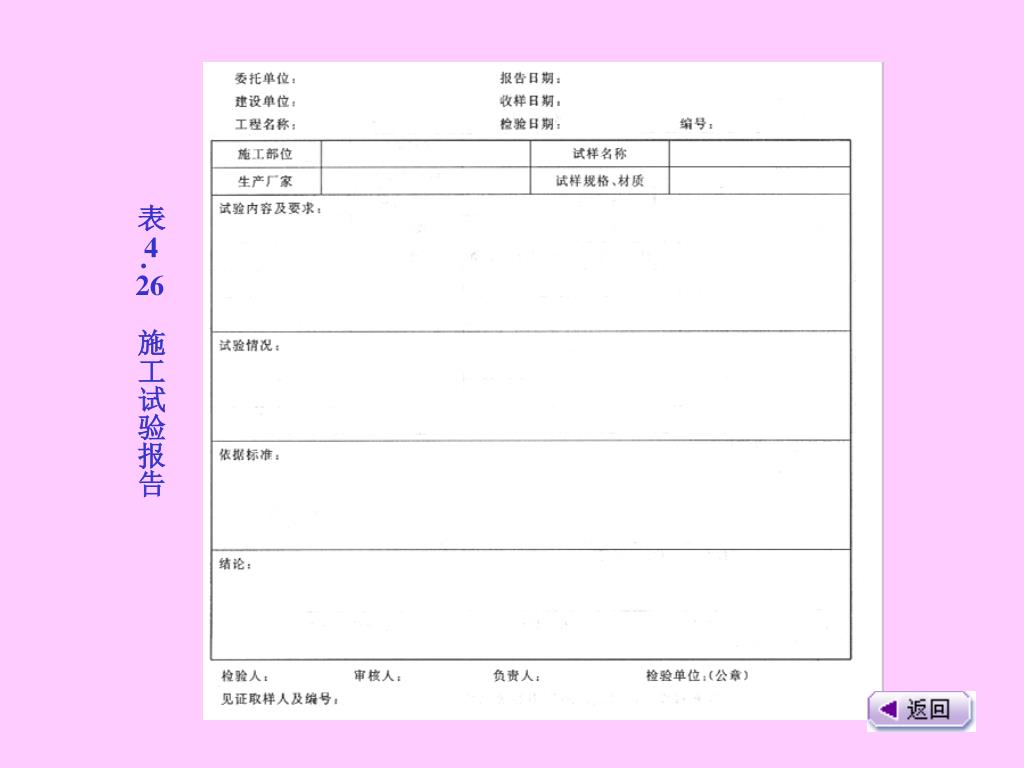

28. 表4.26　施工试验报告

29. （1）混凝土配合比通知单 • 混凝土强度配比通知单是指施工单位根据设计要求的混凝土强度等级提请试验单位进行混凝土试配，根据试配结果出具的混凝土强度配比通知单。 • ①资料表式（表4.32）。 • ②资料要求

30. （2）混凝土试件抗压强度检验报告 • 混凝土试件抗压强度检验报告是为保证工程质量，由试验单位对工程中留置的混凝土试块的强度指标进行测试后出具的质量证明文件。 • ①资料表式（表4.33）。 • ②资料要求 • ③取样规定

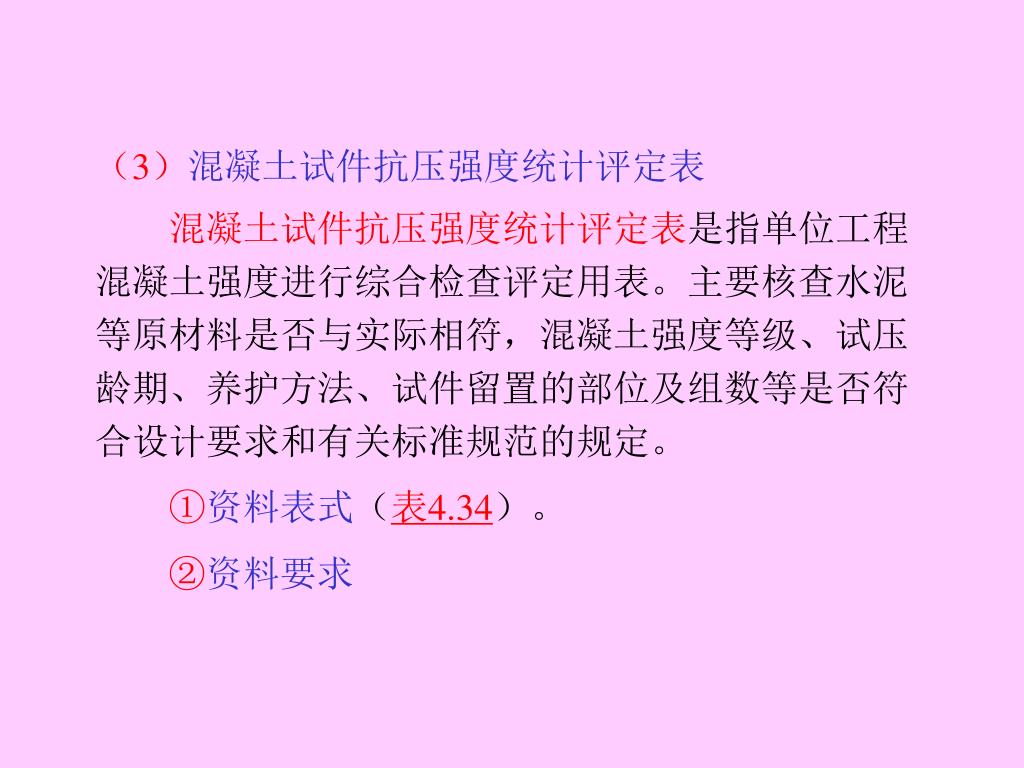

31. （3）混凝土试件抗压强度统计评定表 • 混凝土试件抗压强度统计评定表是指单位工程混凝土强度进行综合检查评定用表。主要核查水泥等原材料是否与实际相符，混凝土强度等级、试压龄期、养护方法、试件留置的部位及组数等是否符合设计要求和有关标准规范的规定。 • ①资料表式（表4.34）。 • ②资料要求

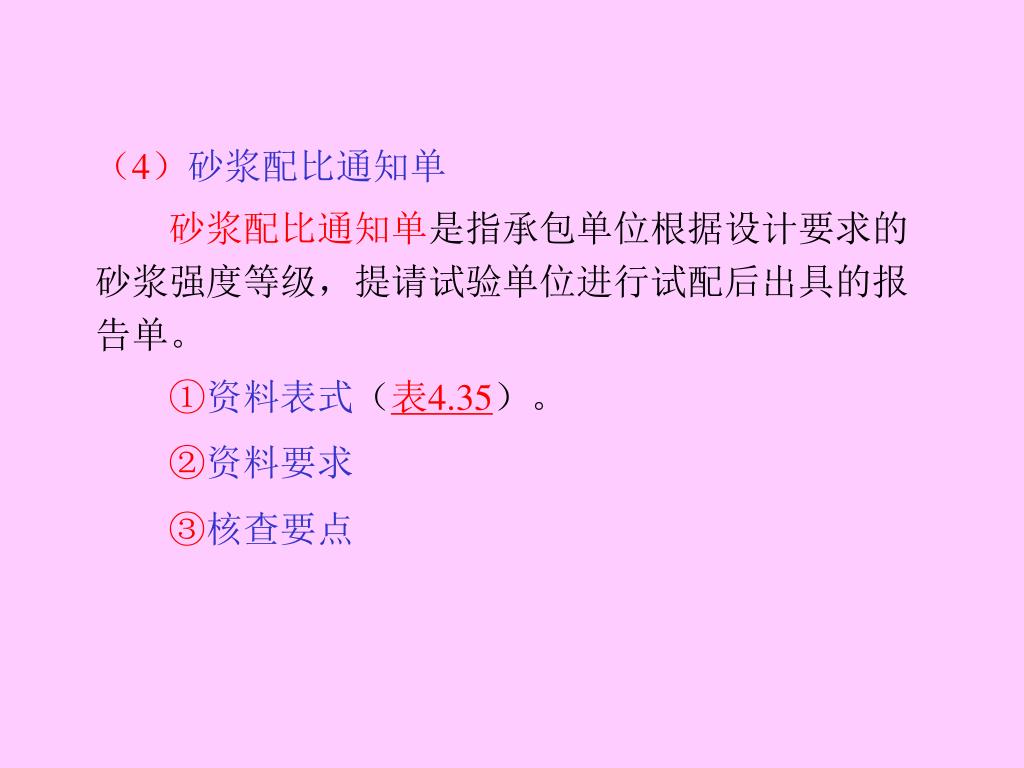

32. （4）砂浆配比通知单 • 砂浆配比通知单是指承包单位根据设计要求的砂浆强度等级，提请试验单位进行试配后出具的报告单。 • ①资料表式（表4.35）。 • ②资料要求 • ③核查要点

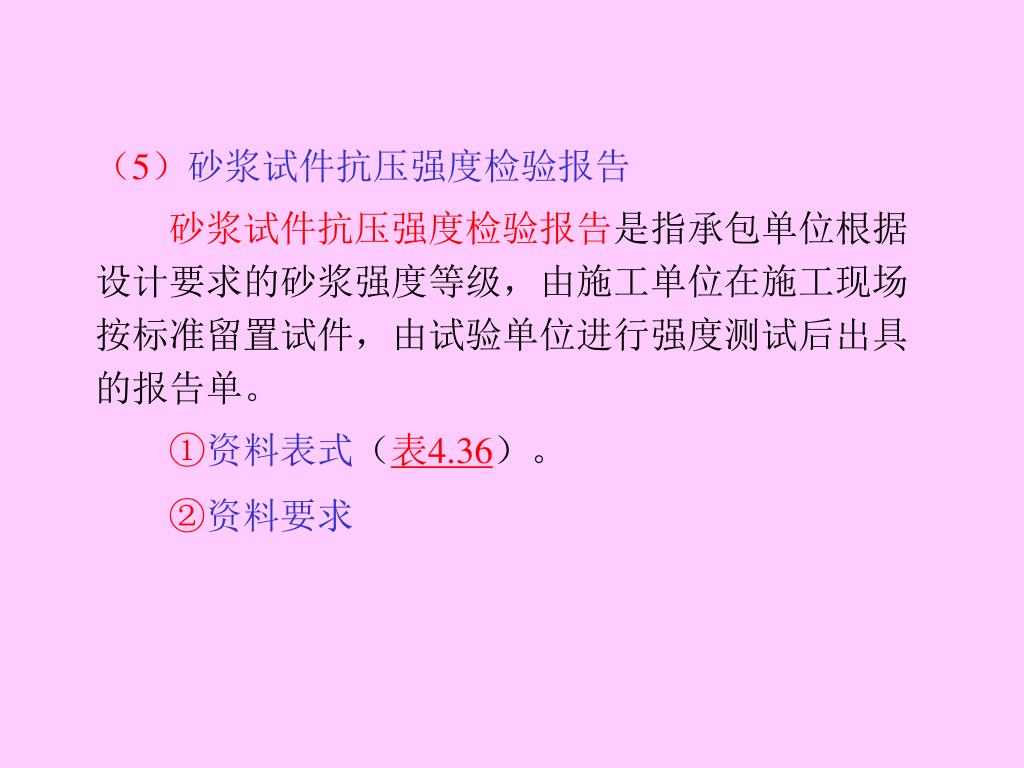

33. （5）砂浆试件抗压强度检验报告 • 砂浆试件抗压强度检验报告是指承包单位根据设计要求的砂浆强度等级，由施工单位在施工现场按标准留置试件，由试验单位进行强度测试后出具的报告单。 • ①资料表式（表4.36）。 • ②资料要求

34. （6）砂浆试件抗压强度统计评定表 • 砂浆试件抗压强度统计评定表是指单位工程砂浆强度进行综合检查评定用表。 • 　　主要核查水泥等原材料是否与实际相符，砂浆强度等级、试压龄期、养护方法、试块留置的部位及组数等是否符合设计要求和有关标准规范的规定。 • ①资料表式（表4.37）。 • ②资料要求

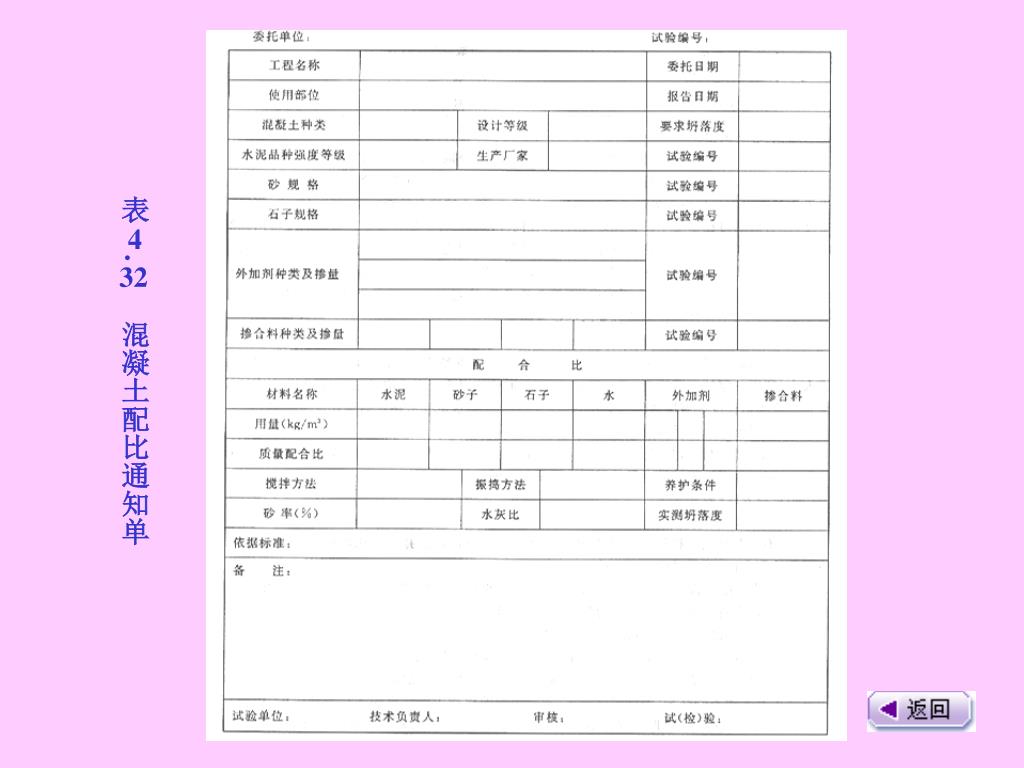

35. 表4.32　混凝土配比通知单

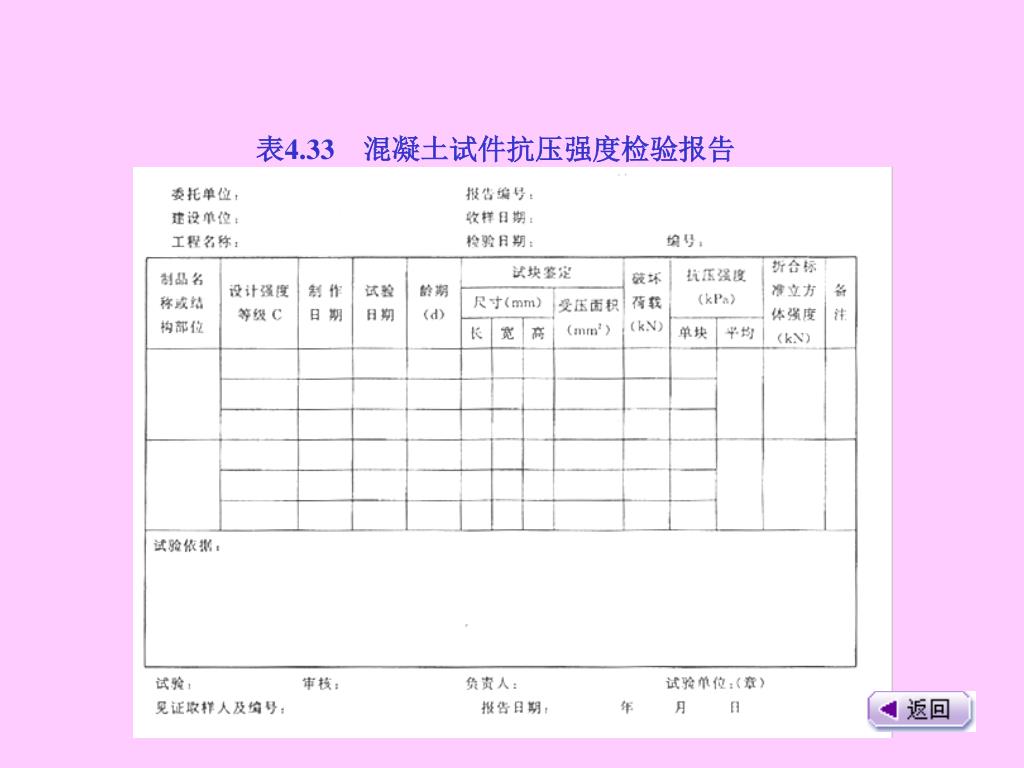

36. 表4.33　混凝土试件抗压强度检验报告

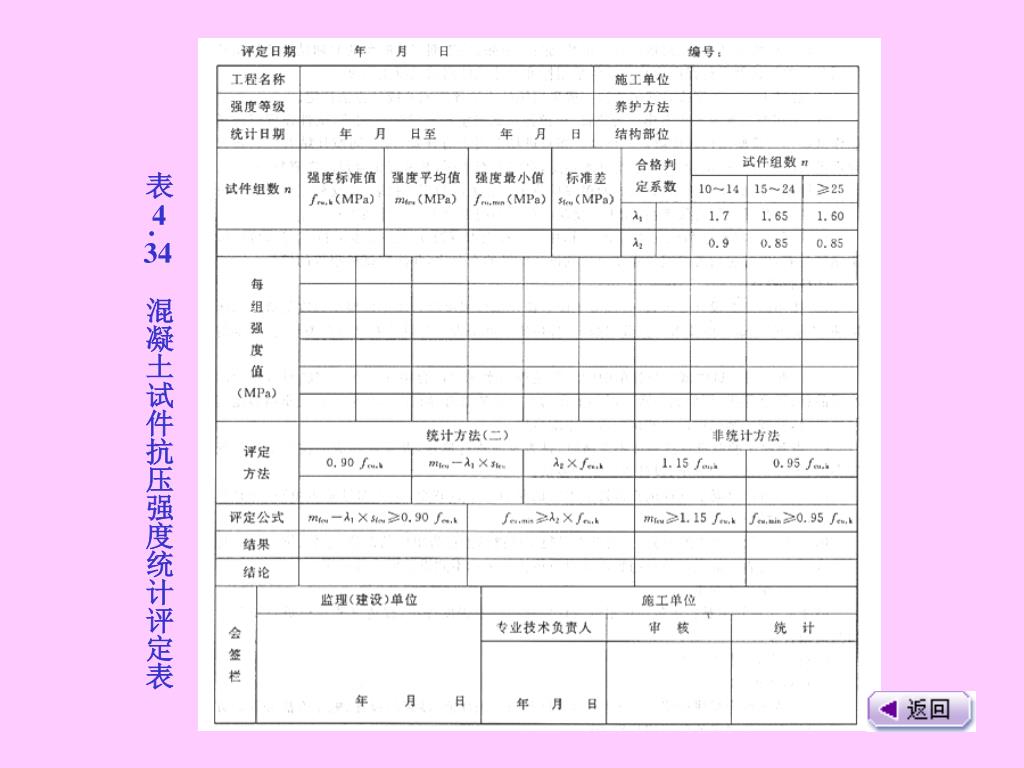

37. 表4.34　混凝土试件抗压强度统计评定表

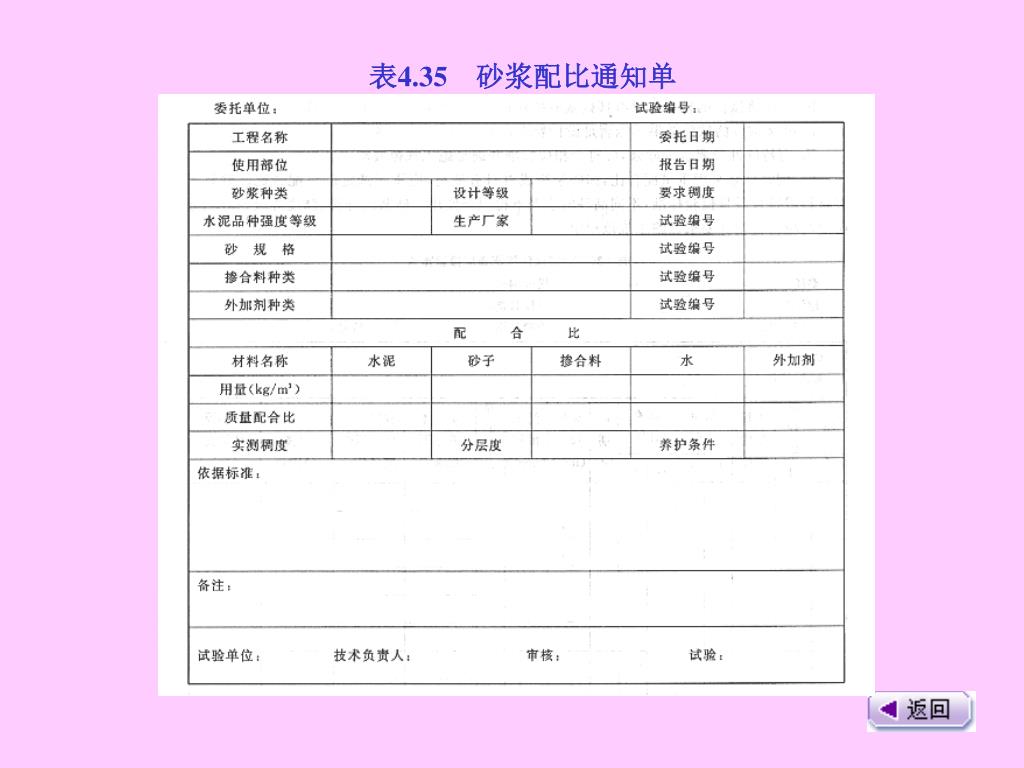

38. 表4.35　砂浆配比通知单

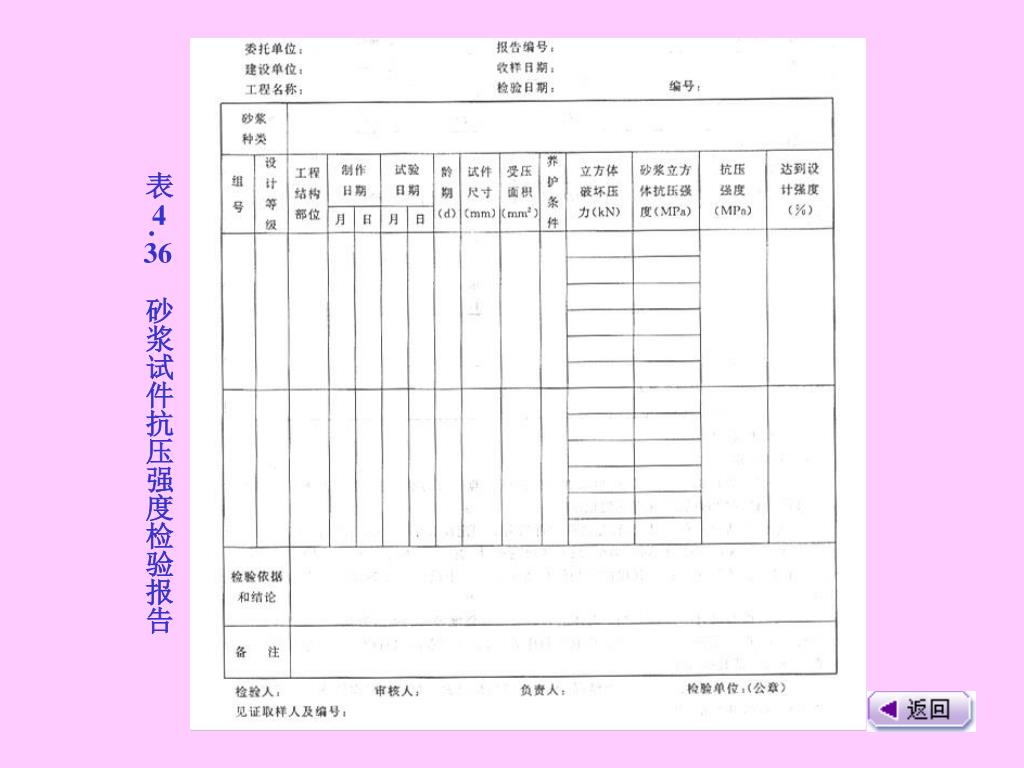

39. 表4.36　砂浆试件抗压强度检验报告

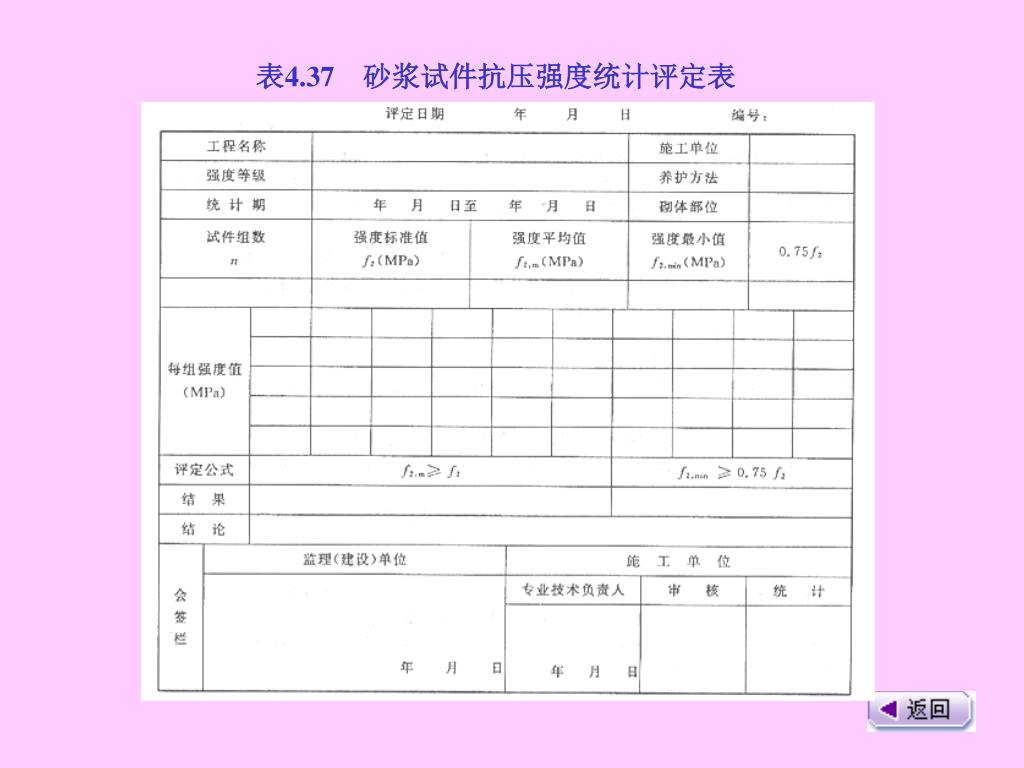

40. 表4.37　砂浆试件抗压强度统计评定表

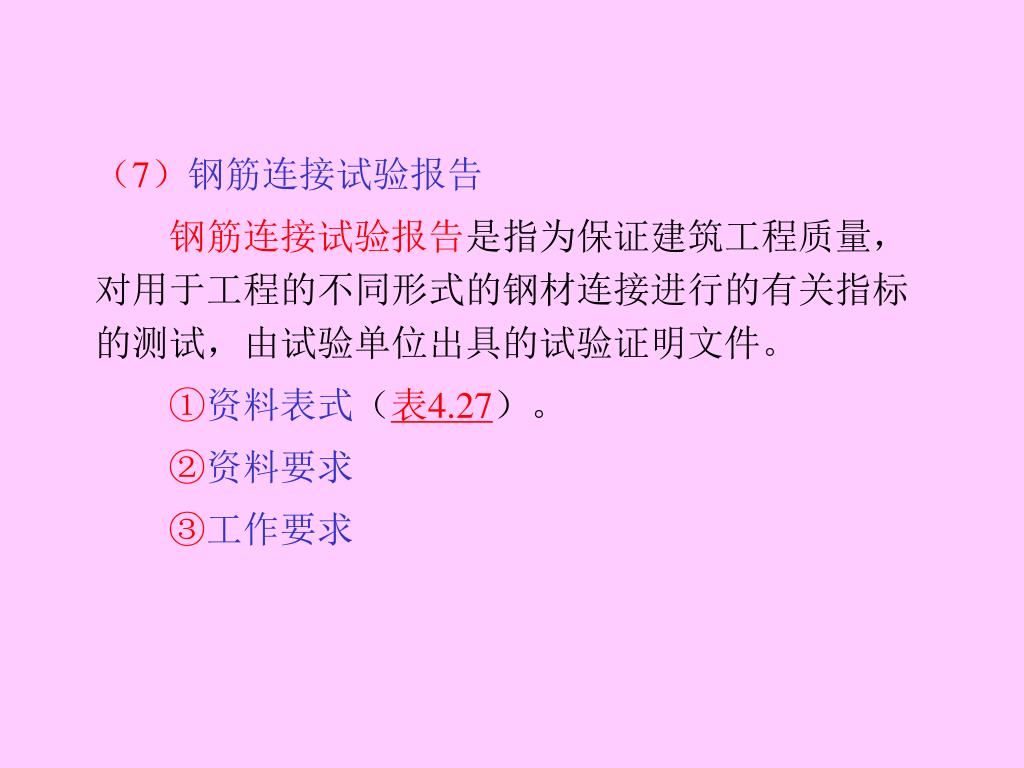

41. （7）钢筋连接试验报告 • 钢筋连接试验报告是指为保证建筑工程质量，对用于工程的不同形式的钢材连接进行的有关指标的测试，由试验单位出具的试验证明文件。 • ①资料表式（表4.27）。 • ②资料要求 • ③工作要求

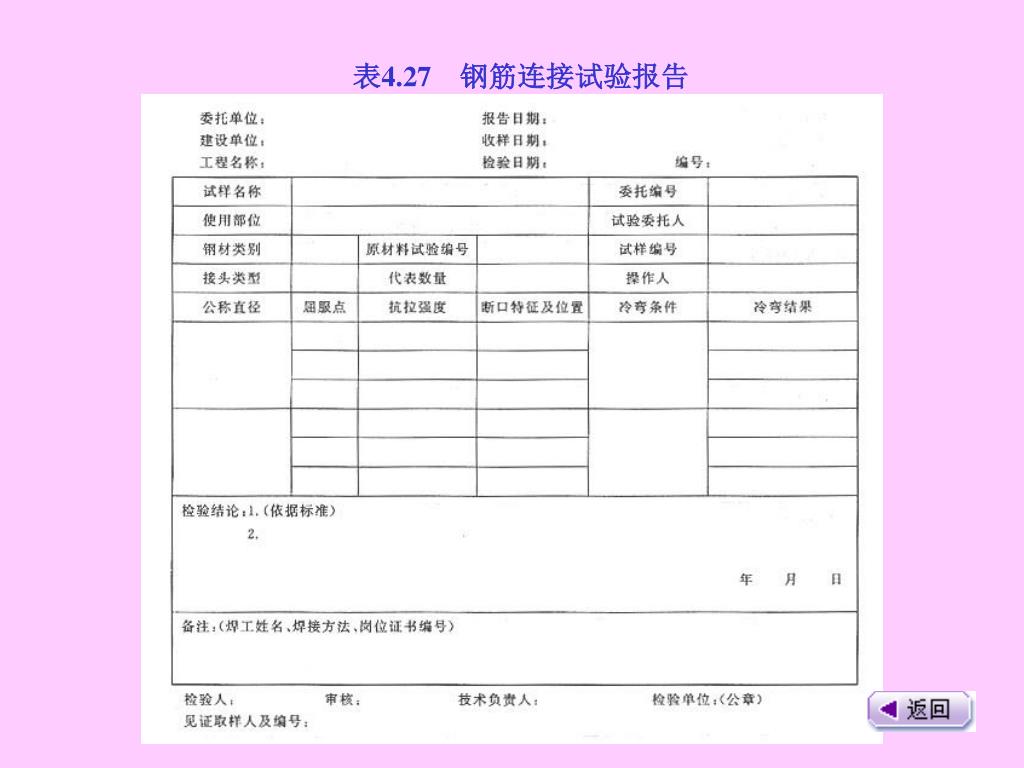

42. 表4.27　钢筋连接试验报告

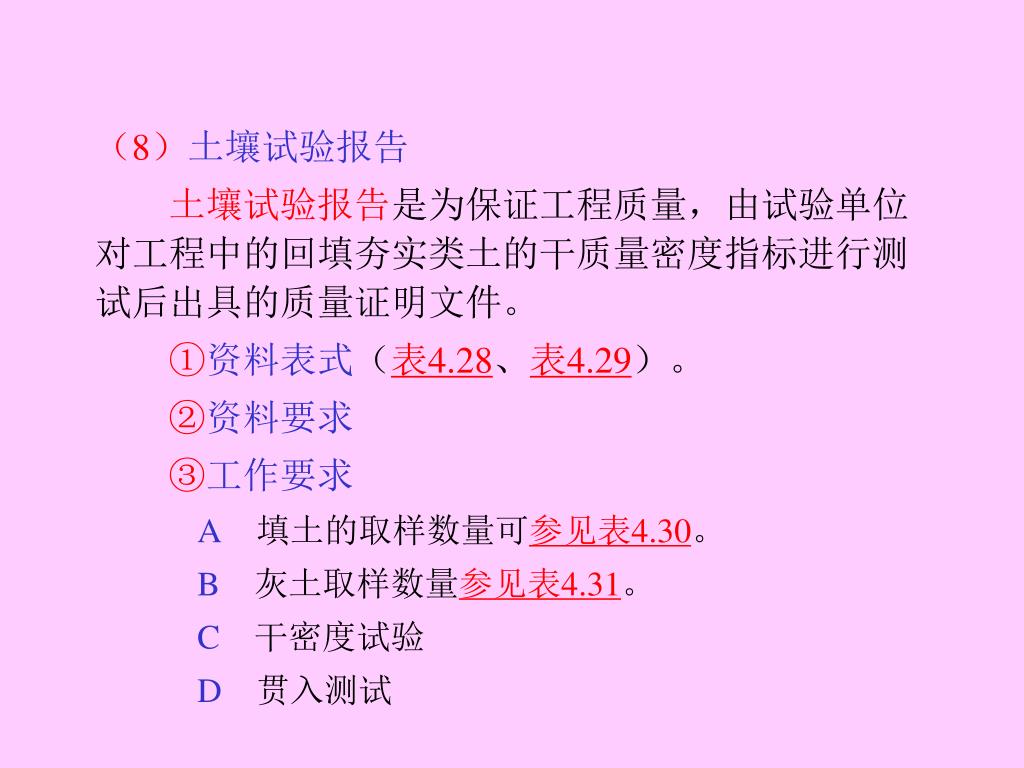

43. （8）土壤试验报告 • 土壤试验报告是为保证工程质量，由试验单位对工程中的回填夯实类土的干质量密度指标进行测试后出具的质量证明文件。 • ①资料表式（表4.28、表4.29）。 • ②资料要求 • ③工作要求 • A填土的取样数量可参见表4.30。 • B灰土取样数量参见表4.31。 • C干密度试验 • D贯入测试

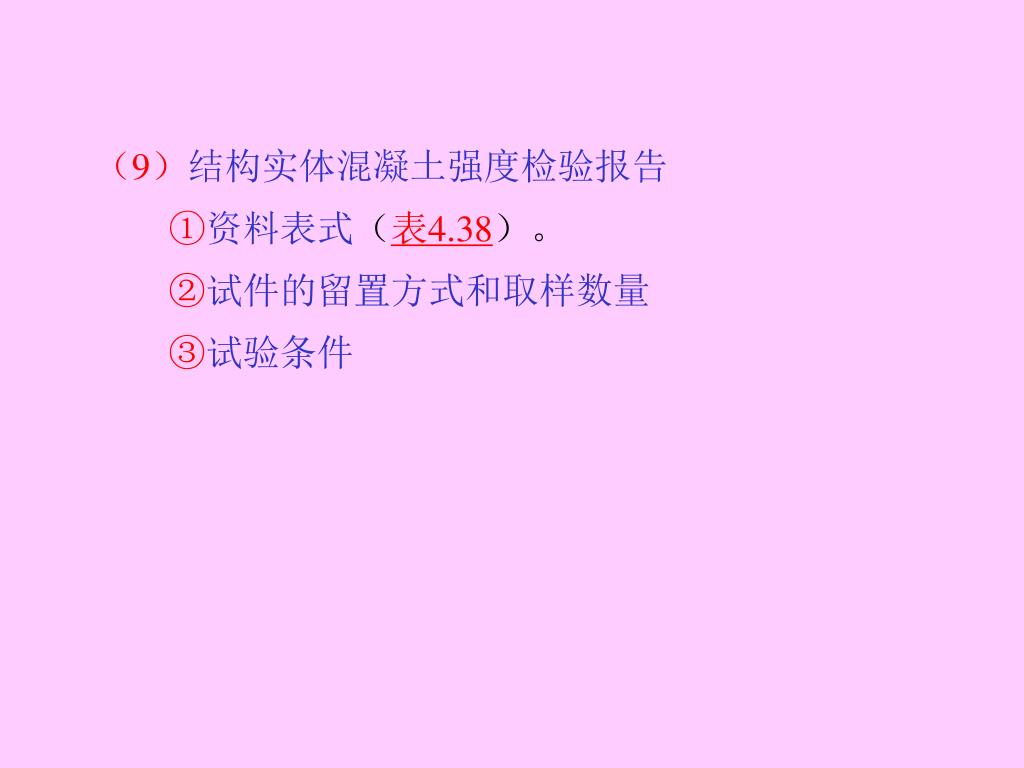

44. （9）结构实体混凝土强度检验报告 • ①资料表式（表4.38）。 • ②试件的留置方式和取样数量 • ③试验条件

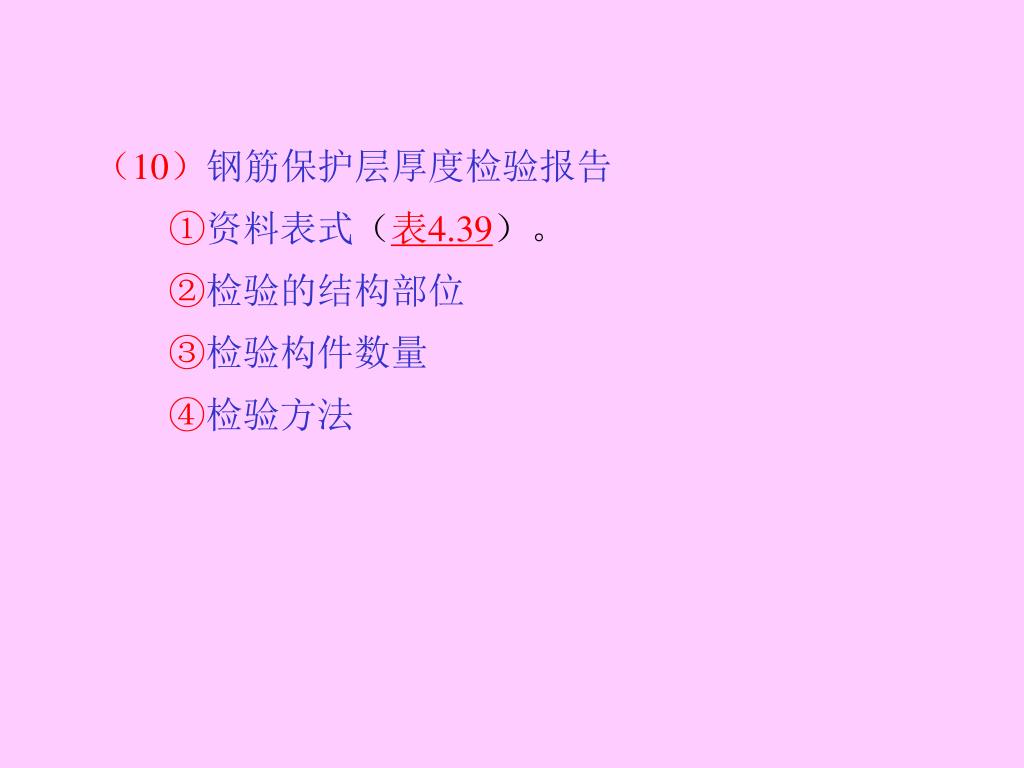

45. （10）钢筋保护层厚度检验报告 • ①资料表式（表4.39）。 • ②检验的结构部位 • ③检验构件数量 • ④检验方法

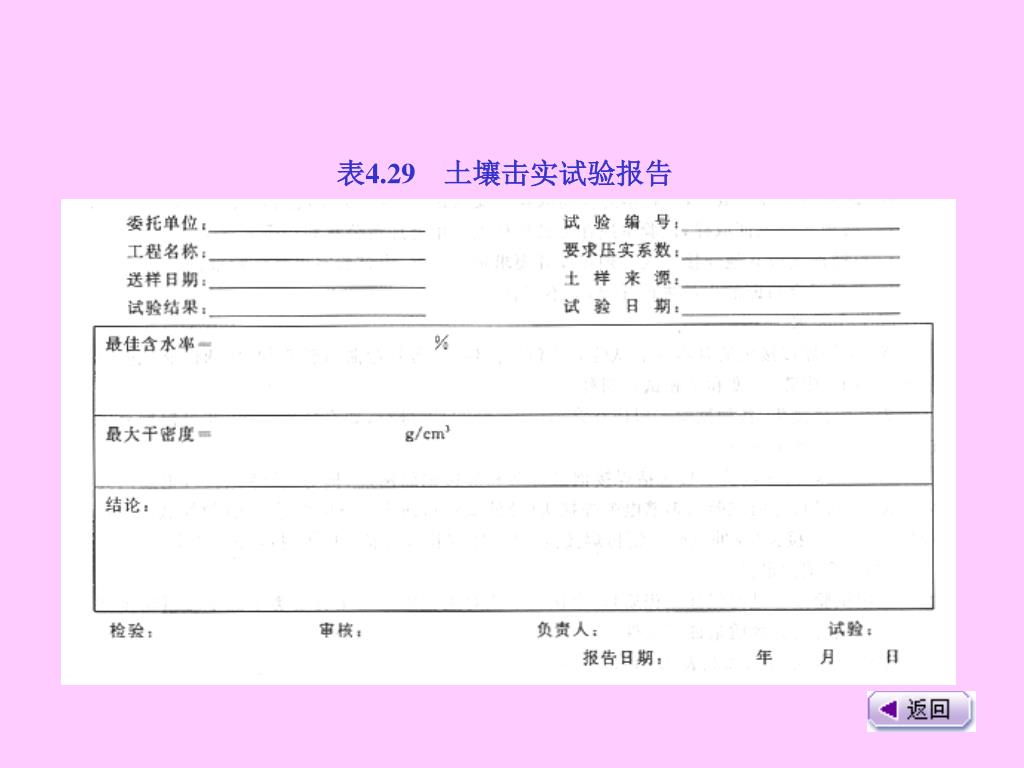

46. 表4.29　土壤击实试验报告

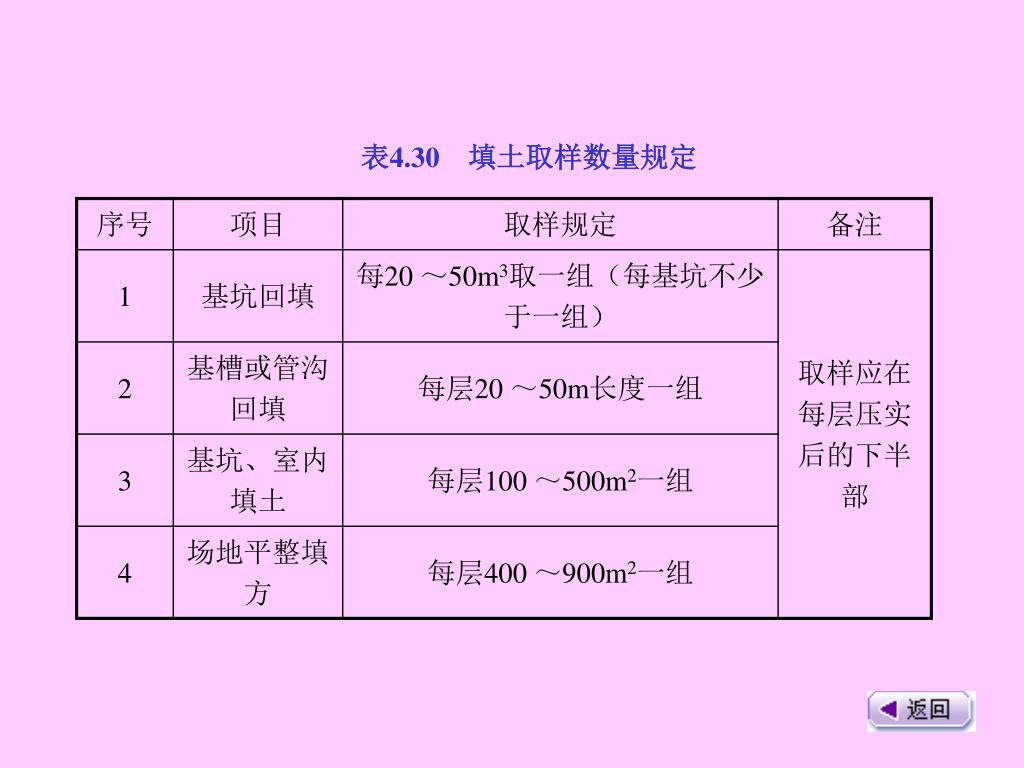

47. 表4.30　填土取样数量规定

48. 表4.31　灰土质量取样组数

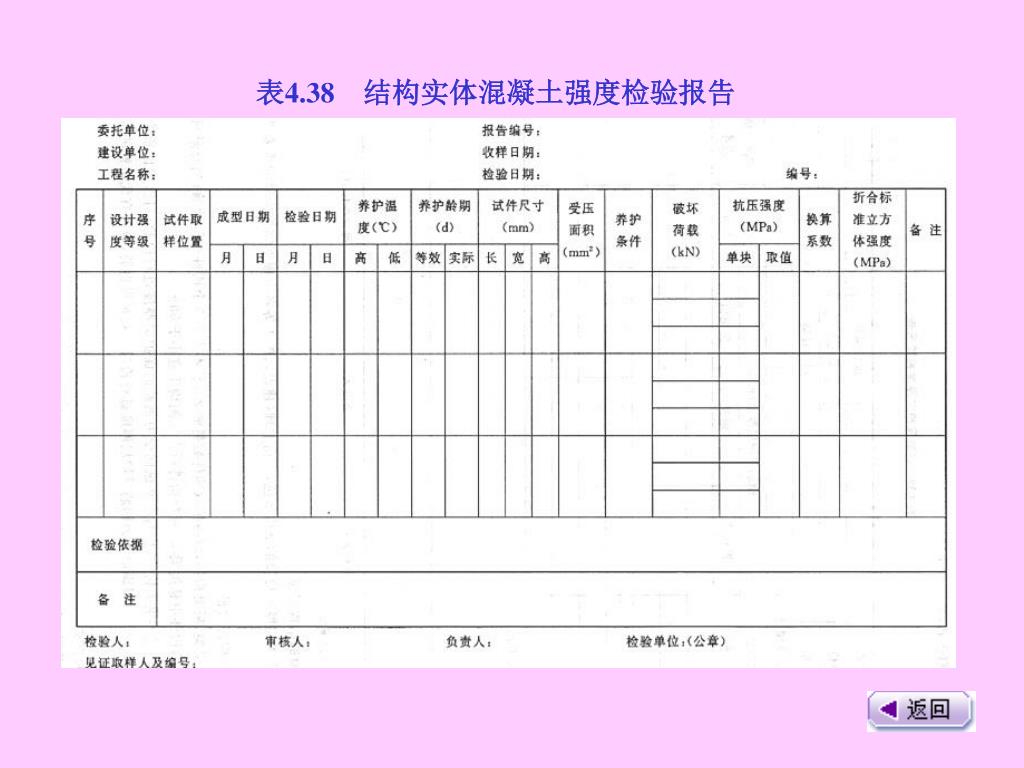

49. 表4.38　结构实体混凝土强度检验报告

50. 表4.39　钢筋保护层厚度检验报告
