奈米碳管影響自聚式 P(MMA-co-EMA) 聚合程度之研究

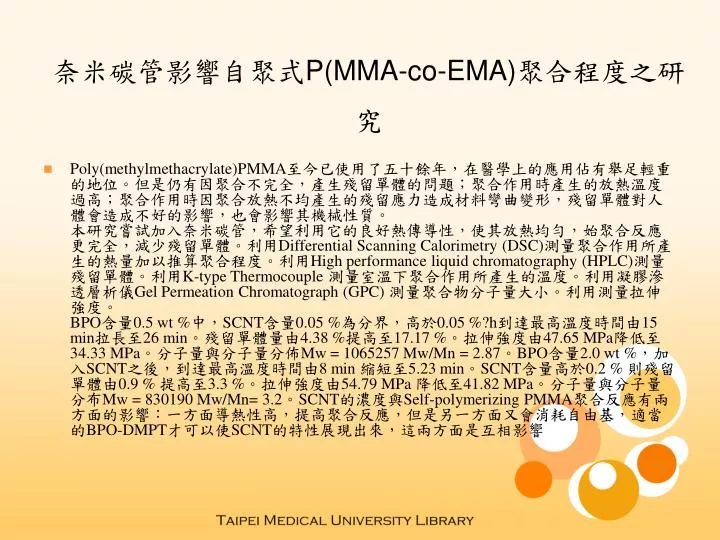

1. 奈米碳管影響自聚式P(MMA-co-EMA)聚合程度之研究奈米碳管影響自聚式P(MMA-co-EMA)聚合程度之研究 • Poly(methylmethacrylate)PMMA至今已使用了五十餘年，在醫學上的應用佔有舉足輕重的地位。但是仍有因聚合不完全，產生殘留單體的問題；聚合作用時產生的放熱溫度過高；聚合作用時因聚合放熱不均產生的殘留應力造成材料彎曲變形，殘留單體對人體會造成不好的影響，也會影響其機械性質。 本研究嘗試加入奈米碳管，希望利用它的良好熱傳導性，使其放熱均勻，始聚合反應更完全，減少殘留單體。利用Differential Scanning Calorimetry (DSC)測量聚合作用所產生的熱量加以推算聚合程度。利用High performance liquid chromatography (HPLC)測量殘留單體。利用K-type Thermocouple 測量室溫下聚合作用所產生的溫度。利用凝膠滲透層析儀Gel Permeation Chromatograph (GPC) 測量聚合物分子量大小。利用測量拉伸強度。 BPO含量0.5 wt %中，SCNT含量0.05 %為分界，高於0.05 %?h到達最高溫度時間由15 min拉長至26 min。殘留單體量由4.38 %提高至17.17 %。拉伸強度由47.65 MPa降低至34.33 MPa。分子量與分子量分佈Mw = 1065257 Mw/Mn = 2.87。BPO含量2.0 wt %，加入SCNT之後，到達最高溫度時間由8 min 縮短至5.23 min。SCNT含量高於0.2 % 則殘留單體由0.9 % 提高至3.3 %。拉伸強度由54.79 MPa 降低至41.82 MPa。分子量與分子量分布Mw = 830190 Mw/Mn= 3.2。SCNT的濃度與Self-polymerizing PMMA聚合反應有兩方面的影響：一方面導熱性高，提高聚合反應，但是另一方面又會消耗自由基，適當的BPO-DMPT才可以使SCNT的特性展現出來，這兩方面是互相影響
