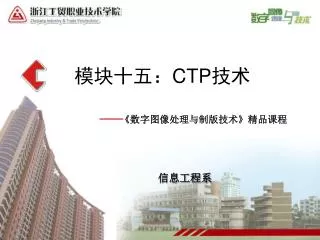

模块十五： CTP 技术

模块十五：CTP技术 《数字图像处理与制版技术》精品课程信息工程系

目标：了解CTP技术 • 应知：CTP的分类、CTP的光源分类、CTP的优缺点 • 应会：信查查询、组织

CTP概述 • 什么是CTP CTP包括几种含义: • 脱机直接制版(Computer-to-plate) • 在机直接制版(Computer-to-press) • 直接印刷(Computer-to-paper/ -proof) • 普通PS版直接制版技术,即CTcP(Computer-to-conventional plate)

1-2为什么要采用计算机直接制版技术 • 　　市场的需求：短版活越来越多，质量要求越来越高，交货期越来越短，价格竞争越来越激烈。

有以下几点原因： • 1) 交货期大大缩短：工艺步骤减少很多，时间不在成问题，各种短版块硬件应付自如。 • 2) 稳定一致的高质量：生产环节减少，质量易于控制，没有网点扩大，网点精确锐利，印刷密度极高，精品印刷轻松完成。 • 3) 印刷机的效率充分发挥：印版自动套准调整很少，CTP印版上墨很快，很容易达到水墨平衡，印刷准备时间大大减少，节省了过版纸、油墨，减少了浪费，印刷机使用效率大大提高。 • 4）劳动力的节省：在软片显影、手工拼版、晒版、修版、油墨打样方面。 • 5）消耗材料的节省：省去了软片，显影液，油墨打样用的PS版，工艺简化

从曝光系统方面，可分成：内鼓式、外鼓式、平板式、曲线式四大类。在这四种类型中，使用的最多的是内鼓式和外鼓式；平板式主要用于报纸等的大幅面版材上；曲线式使用得很少。据统计，1997年，由29个制造厂商提供的58种CTP机中，内鼓式有24种，外鼓式有16种，平板式有9种，曲线式有9种。在这些形式中，外鼓式逐渐呈现主流趋势。从曝光系统方面，可分成：内鼓式、外鼓式、平板式、曲线式四大类。在这四种类型中，使用的最多的是内鼓式和外鼓式；平板式主要用于报纸等的大幅面版材上；曲线式使用得很少。据统计，1997年，由29个制造厂商提供的58种CTP机中，内鼓式有24种，外鼓式有16种，平板式有9种，曲线式有9种。在这些形式中，外鼓式逐渐呈现主流趋势。

从版材品种方面，可分为： • 银盐版 • 热敏版（烧蚀式热敏版、非烧蚀式热敏版） • 感光树脂版和聚脂版（非金属版基）等； • 从技术方面，可分为热敏技术（普通激光成像）紫激光技术 UV光源技术；

从自动化程度方面，可分为：手动单机、半自动型、全自动型和混合型（CTF-computer to film和CTP-computer to plate）。从印版在鼓上的固定方式方面，可分为：全吸附式和中间吸附，首尾用卡夹固定两种。全吸附式对版材的尺寸没有限制，而卡夹式使用的版材幅面必有固定尺寸。从应用方面，可分为：商用CTP系统和报用CTP系统。

2、装订。一般分骑马订、平订、锁线胶订、无线胶订。我们常见的杂志类都采用骑马订；线装书类、铁丝装类属于平订；锁线胶订常用于大型画册，牢固，但装订速度慢；无线胶订常用于高档小型画册，过厚的书在多次翻折后易脱胶。2、装订。一般分骑马订、平订、锁线胶订、无线胶订。我们常见的杂志类都采用骑马订；线装书类、铁丝装类属于平订；锁线胶订常用于大型画册，牢固，但装订速度慢；无线胶订常用于高档小型画册，过厚的书在多次翻折后易脱胶。

1．要有两年以上使用PostScript电子印前系统的经验，这经验可确保印前技术人员熟悉基本的档案处理及故障检查，可快速找出并解决字体问题、欠缺的图像和构造不好的文件等。1．要有两年以上使用PostScript电子印前系统的经验，这经验可确保印前技术人员熟悉基本的档案处理及故障检查，可快速找出并解决字体问题、欠缺的图像和构造不好的文件等。 2．半数以上的工作为PostScript或与PostScript格式兼容的档案。 3．足够的印刷消耗量：实现CTP系统需要一定的资金。印刷厂必须消耗一定数量的印版才能得到相应的投资回报。 4．高品质的印版操作：印刷厂必须保证印版质量的持续性。 5．主要工作不超过4色，并且印刷网线低于175lpi。 6．拥有6-12个月的数码打样经验：
